Содержание


Введение


1. Структурный синтез контроллера


2. Разработка принципиальной схемы

Обработка входных сигналов:

Контактные датчики

Аналоговый сигнал - напряжение

Датчик освещенности

Обработка выходных сигналов:

Электромагнит

Транзисторный модуль

Гальваническая развязка сигналов

Начальный сброс микропроцессора

Питание схемы


3. Разработка программного обеспечения


4. Конструирование контроллера

Перечень элементов принципиальной схемы

6. Список литературы …


Введение.

В данном курсовом проекте поставлена задача разработать некий промышленный контроллер для работы в условиях производства. Задача может быть выполнена на микропроцессоре с гибкой программируемой логикой, а также на дискретных элементах с жесткой логикой.

Реализация на микропроцессоре обладает весомыми преимуществами. Гибкая логика, возможность легкой модернизации контроллера, перспективность.

Программируемая логика реализована на микропроцессоре типа МК-51 фирмы ATMEL – AT89C51, который благодаря встроенной FLASH памяти, обладает возможностью электрического перепрограммирования, а значит быстрой модернизации управляющей программы.

Наличие микропроцессора в современных контроллерах позволяет создавать сложные, гибкие, компактные и надежные системы управления с централизованным управлением и диагностикой.


Структурный синтез цифрового автомата


Обозначим структуру проектируемого микроконтроллера.


Управляющий логический блок на основе микропроцессора.

Блок сбора информации и преобразования ее в вид, требуемый для обработки микропроцессором.

Блок гальванической развязки входных сигналов и сигналов, поступающих на микропроцессор.

Блок связи с исполнительными устройствами (включающий гальваническую развязку) для преобразования выходных сигналов микропроцессора в мощные сигналы управления.

Блок начального сброса микропроцессора.

Блок индикации входных и выходных сигналов.

Блок электропитания контроллера.

2. Разработка принципиальной схемы.


1. Управляющий логический блок.

В качестве основы для контроллера выбран популярный микропроцессор типа MK-51 от фирмы Atmel – AT89C51.

Его основные преимущества перед подобными процессорами иных фирм:

Полностью совместим с семейством МК-51.

4 кб встроенной перепрограммируемой Flash памяти (включая перепрограммирование непосредственно на плате по протоколу SPI) при не менее 103 циклов перезаписи.

Работа на частотах от 0 до 40 МГц.

128х8 бит ОЗУ.

32 программируемых линии портов ввода/вывода.

Два 16-битных таймера счетчика

Шесть источников прерываний

Программируемый последовательный канал совместимый с RS-232-S.


2. Блок сбора информации и преобразования ее в вид, пригодный для обработки микропроцессором.

Входная информация и выходная информация проходит через внешний разъем типа РШ2Н-2-16.

В таблице 1 приведен список и условное обозначение входных и выходных сигналов из задания.

Табл. 1.

Наименование сигнала по заданию Присвоенное название
Входные сигналы
S1 - контактный датчик S1
S2 – контактный датчик S2
S3 – контактный датчик S3
Ua - Аналоговый сигнал напряжения в диапазоне 0..10В UA
Ev – датчик освещенности 0..200лк EV

Выходные сигналы

Электромагнит Y1 Y1
Электромагнит Y2 Y2
Тр. Модуль – VT1 Y3
Тр. Модуль – VT2 Y4
Условия переходов автомата
S1  U < 7 B X1
EV < 40 лк X2
(S1  S2)  U > 1 B X3
S3 ^ EV < 50 лк X4
S2 ^ U < 3 B X5
EV > 100 лк X6

С
игнал с датчика освещенности (фоторезистора СФ2-1) снимаем по такой схеме:


Далее сигнал поступает на делительный мост из резисторов, формирующий нужный уровень сигнала, подаваемый на схему из двух компараторов. На не инвертирующий вход компаратора подается измеряемая величина напряжения, а на инвертирующий – величина опорного напряжения, при достижении которой значение логического сигнала на выходе компаратора меняется на противоположное. Срабатывание при нужном значении освещенности регулируется подстроечными резисторы марки РП1 – 48 10КОм10%.

Компаратор LM29000.

Его электрические характеристики:

Максимальный потребляемый ток 2 мА.

Напряжение смещения 1 мВ.

Корпус DIP-14.

Для организации высокостабильного опорного напряжения выбраны специализированная микросхема LM4130 фирмы National Semiconductor.

Выходное опорное напряжение 4.096 В

Погрешность выходного напряжения 0.05%

Температурный коэффициент нестабильности 3*10-6/оС

Минимальное входное напряжение 5 В

Потребляемый ток 1 мА

Максимальный выходной ток 30-50 мА

Изменение выходного напряжения (при Iвых=30..50 мА) 0.05%

По такой же схеме организован прием и формирование логических сигналов UA на микропроцессор.


3. Блок гальванической развязки входных сигналов и сигналов, поступающих на микропроцессор.

Входные величины поступают из внешней (для контроллера) среды, что говорит о возможном наличии помех различных типов. Так же необходимо предусмотреть возможность неправильной полярности подключения датчиков. Поэтому возникла необходимость в гальванической развязке сигналов.

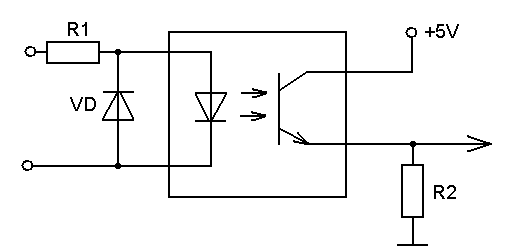

Для того, чтобы развязать входные уровни микропроцессора и входных сигналов от датчиков применены три оптопары К249КН4П. Характеристики, по которым они были выбраны:

Uмахком=60 В;

Iвхmin=10 мА;

Iвхmax=25 мА;

Iком=8 мА.

Р
езисторы R1 и R2 рассчитываются из условий максимального входного и коммутируемого токов. Диод обеспечивает защиту от неправильной полярности включения.


Резисторы:

R1 C2 – 23 0.25Вт 1600 Ом0.25%

R2 C2 – 23 0.125Вт 270 Ком0.1%

Диод КД521А(Д220А):

Uпр=1В, Uобр=75В, Iпр.ср=50мА, Iобр=1мкА.


Обработка выходных величин:

Электромагнит.

В данной работе автомат генерирует выходной сигнал управления электромагнитом (=24В, 10Вт). Данная мощность явно не позволяет подключать электромагнит непосредственно к выходу микропроцессора, поэтому здесь целесообразно применить мощные твердотельные оптоэлектронные реле. Мощность на выходе которых может достигать достаточно больших значений. В оптопаре одновременно реализуется гальваническая развязка силовой и управляющей цепей, а также усиление по мощности сигнала.

С
хема подключений оптоэлектронного реле:


Твердотельное реле для цепей постоянного тока 5П19А1:

Напряжение коммутации -60..+60В

Ток коммутации -3..3А

Входной ток 10 – 25мА

Входное напряжение в выключенном состоянии -3.5..0.8 В

Рассеиваемая мощность 1000мВт

Температура окр. среды -45..+85

Корпус SIP12

Резистор:

R C2 – 23 0.125Вт 360 Ом0.1%


Транзисторный модуль

Транзисторный модуль М2ТКИ-50-12 управляется специализированным драйвером - драйвер транзисторных модулей такого типа - IR2112 фирмы International Rectifier. Драйвер способен выдерживать напряжения до 600 вольт. Схема включения приведена ниже:



Symbol Description

VDD Logic supply

HIN Logic input for high side gate driver output (HO), in phase

SD Logic input for shutdown

LIN Logic input for low side gate driver output (LO), in phase

V SS Logic ground

VB High side floating supply

HO High side gate drive output

V S High side floating supply return

VCC Low side supply

LO Low side gate drive output

COM Low side return


Диод VD должен выдержать обратное напряжение 600В.

Диод КД105Г(КД209В):

Uпр=1В

Iср.пр=300мА

Iср.обр=0.1мА

Uобр=800В

Драйвер IR2112:

Параметры драйвера:

VOFFSET 600V max.

IO+/- 200 mA / 420 mA

VOUT 10 - 20V

ton/off (typ.) 125 & 105 ns

Delay Matching 30 ns

Корпус DIP14.

Резисторы:

R C2 – 29 0.5 10 Ом0.25%

Конденсатор:

C К73 – 17 630В 0.1мкФ10%

Начальный сброс микропроцессора

Для системы, построенной на базе микропроцессора необходима схема начального сброса и система предохранения от зависания. Так как из-за сильной электромагнитной помехи может исказиться часть информации, обрабатываемой микропроцессором в данный момент, что чревато сбоем в алгоритме управляющей программы, а так же зацикливанием работы процессора или его «зависанием». Все это приводит к отказу в работе контроллера.

Как правило, такие сильные и фатальные помехи случаются очень редко, но если контроллер выполняет часть операций в отлаженном техническом процессе, то такой его отказ приводит к возникновению незапланированного простоя в работе и большими экономическими убытками.

Работоспособность контроллера можно восстановить, подав на процессор команду сброса (reset). Такие функции выполняет WatchDog Taimer. В данной работе эта система не реализована. Сброс микроконтроллера можно будет произвести кратковременным сбросом питающего напряжения или кнопкой Reset, расположенной на передней панели.


Конденсатор:

C К50-16-50В-1 мкФ


Индикация

Возможны несколько способов реализации индикации:

на светодиодах,

на ЖК элементах,

на цифровых или символьных индикаторах и др.

Для обеспечения визуального наблюдения за функционированием контроллера введен блок индикации сигналов. Его реализация является программной.

Подпрограмма опрашивает состояния входов и выходов и выводит эти значения в порт P0 микропроцессора МК51.

Непосредственно на эти выходы подключены светодиоды, которые визуально отображают состояние входов и выходов.

Для того, чтобы светодиоды можно было подключить напрямую к порту, они должны потреблять как можно меньше тока, но при этом обеспечивать достаточную яркость свечения.

Этим запросам полностью удовлетворяют выбранные светодиоды КИПД02Б-1К. Ниже в таблице приведены их основные параметры.


Тип
прибора

Цвет
свечения

Значения параметров при Т=25°С


Iпр.мах.
mA


Uобр
(Uобр.и)
B


Iv. мккд
(L, кд/м2)


Uпр.
B


Iпр.ном.
mA


мах.
mkM


КИПД02Б-1К Красный 900 1,8 5 0,7 20 3.0

При напряжении питания и токе светодиода 5 мА токоограничивающий резистор принимаем равным R=1кОм

Резисторы:

R C2 – 23 0.125Вт 1КОм0.1%


Питание элементов схемы

На вход контроллера поступает питающее напряжение 24В, а в состав контроллера входят устройства, питающиеся от 5В, а также 15В. Проблема питания может быть решена с помощью специализированной интегральной схемы импульсного преобразователя постоянного напряжения. Примером такого преобразователя может служить интегральный преобразователь DCP. На вход этого преобразователя поступает постоянное напряжение, и на выходе тоже имеется постоянное напряжение, но другого уровня. При этом осуществляется полная гальваническая развязка между входом и выходом с помощью встроенного трансформатора. Микросхема заключена в корпус DIP14, компактна и удобна в использовании. В данной работе будет использоваться микросхема (DCP022405P(на выходе 5В)). Выходная мощность микросхем составляет 2Вт.


Т

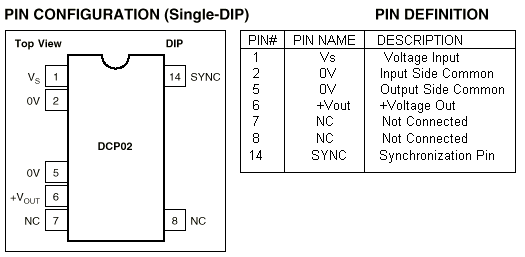

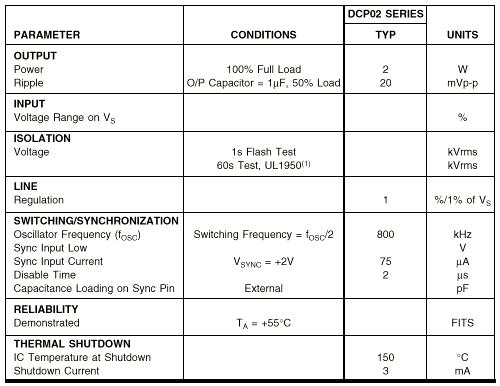

ЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ DC/DC серии DCP02




На входе имеются две емкости: керамический конденсатор для устранения кратковременных пиков тока, возникающих при переключениях транзисторов и электролитический - для поддержания входного напряжения постоянным при его медленных колебаниях.

На выходе также имеются керамические конденсаторы, емкость которых будет рассчитана ниже.

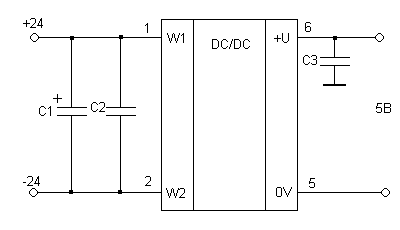

Схема подключения интегральных импульсного преобразователя:



Конденсатор на входе преобразователя имеет емкость 470мкФ.

DA1 Импульсный преобразователь DCP022405P

Выходная мощность 2Вт

Выходное напряжение 5В

Входное напряжение 24В

DA1 Импульсный преобразователь DCP022415DP

Выходная мощность 2Вт

Выходное напряжение 15В

Входное напряжение 24В


Конденсаторы:

C1 К50 – 16 50В 470мкФ +50 -20%

C2, C3 К50 – 16 50В 10мкФ +50 -20%

C4 К50 – 16 50В 10мкФ +50 -20%


4. Конструирование контроллера


Конструкция контроллера представляет собой плату печатную, вдвижную. Для выполнения основной печатной платы рекомендуется использовать двусторонний фольгированный стеклотекстолит марки ФТС2-35 ТУ 16-503.161-83. Двустороннее фольгирование выбрано из соображений уменьшения плотности расположения проводников и уменьшения размеров основной печатной платы устройства. Плату изготовить фотохимическим способом. Дорожки на плате травление по «позитиву». Размеры печатной платы определяются в соответствии с ГОСТ 2.109-73.

Для увеличения жесткости печатной платы монтировать на специальную рамку, отлитую с лицевой панелью из легкого алюминиевого сплава АЛ9. Толщина рамки и панели - 3 мм. Плата крепить к рамке при помощи стяжных винтов М3.

На лицевой панели расположены отверстия под светодиоды, кнопка сброса.

Крепление кнопки сброса производится «под гайку» на передней панели.

Внешний разъем типа РШ2Н-2-16. Разъем - электрический соединитель для печатного монтажа, расположение штырьков линейное. Предназначен для работы в электрических цепях постоянного и переменного тока с частотами до 3 МГц и цепях импульсного тока.

Рекомендуемый тип припоя – ПОС 60 ГОСТ 21930-76.

Конструкция блока представляет из себя алюминиевое шасси, на котором закреплена печатная плата. Шасси блока одновременно является и направляющей при установке блока в основное (либо управляемое) устройство. На передней панели закреплены кнопка сброса и индикаторы. Плата соединена с кнопкой сброса гибкими проводами.


Разработка программного обеспечения


При выборе микропроцессорной системы управления существенно уменьшается количество дискретных элементов. Что упрощает систему, и, следовательно, повышает ее надежность. С другой стороны отказ самого микропроцессора (само по себе это явление редкое, чаще сказываются ошибки проектирования) ведет к выходу абсолютно всей системы. В то же время появляется необходимость в управляющей программе. Каждый тип микропроцессора обладает рядом только ему присущих особенностей: архитектурой, набором команд, функциональными возможностями и так далее. Все это было принято к сведению при написании программы для спроектированной системы управления.

Программа была написана на языке ассемблера для МК-51 с использованием системы отладки AVSIM51. Далее приводится алгоритм работы программы, листинг программы и hex файл, представляющий собой образ ПЗУ предназначенный непосредственно для прошивки в микросхему.

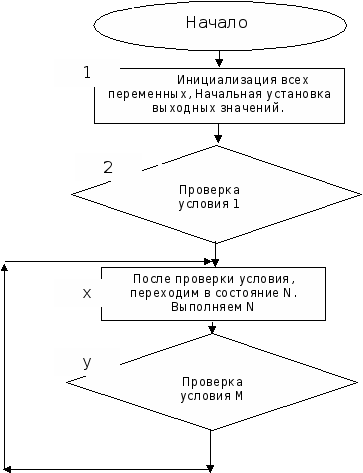

Алгоритм работы программы.

Используя особенность микропроцессора МК-51 работать с отдельными битами (булев процессор) данное задание можно выполнить напрямую запрограммировав все состояния и условия переходов.

Л
истинг программы:

2500 A.D. 8051 Macro Assembler - Version 4.02a

------------------------------------------------

Input Filename : kurs.asm

Output Filename : kurs.obj


1 ;

2 ;

3 ;

4 ;

5 ;

6

7 ;Для удобства именуем переменные состояния

8 0020 X0: EQU 20h

9 0021 X2: EQU 21h

10 0022 X3: EQU 22h

11 0023 X4: EQU 23h

12 0024 X5: EQU 24h

13

14 0040 R_N: EQU 55h ;задержка для антидребезговой подпрограммы

15 0001 R_C: REG R1 ;именуем регистр для антидребезговой подпрограммы

16 0000

17 0025 PER: EQU 25h ;временная переменная для сравнения

18 0000

19 0000 BSECT ;переход к битовой секции

20

21 ;Задаем имена переменных для обозначения входных параметров

22 0090 S1:REG P1.0 ;

23 0091 S2:REG P1.1 ;

24 0092 S3:REG P1.2 ;

25 0093 U1:REG P1.3 ;

26 0094 U3:REG P1.4 ;

27 0095 U7:REG P1.5 ;

28 0096 L40:REG P1.6 ;

29 0097 L100:REG P1.7 ;

30 00B1 L50:REG P3.1 ;

31 00B2 INDL50:REG P3.2 ;

32 0000

33 ;Задание имен переменных для индикации выходных величин

34 0000

35 0080 IND:REG P0.0 ;имя переменной для обозначения порта индикации

36 0000

37 ;Начало программы располагаем по адресу 30h

38 0000 02 00 30 JMP x0

39 0030 ORG 30H

40

41 ;Обработка состояния X0

42 0030 C3 x0: CLR C ;сбрасываем флаг переноса C

43 0031 75 A0 FF MOV P2, #11111111b ;обнуляем выходы порта P2 (Q2,Q1,Q0)

44 0034 12 00 91 CALL drbzg ;вызов подпрограммы обработки дребезга

45 0037 12 00 AA CALL xx0 ;вызов подпрограммы обработки условия X0

46 003A A2 20 MOV C,X0 ;записываем в C 1, если X0=1

47 003C 40 43 JC x5 ;переход на метку x5, если перенос C=1

48 003E 02 00 41 JMP x1 ;иначе переход на метку x1

49

50

51 ;Обработка состояния X1

52 0041 C3 x1: CLR C

53 0042 75 A0 F6 MOV P2, #11110110b ;записываем в P2 значения выходов и индикации

54 0045 12 00 91 CALL drbzg

55 0048 A2 96 MOV C,L40

56 004A 40 E4 JC x0

57 004C 02 00 71 JMP x4

58

59

60 ;Обработка состояния X2

61 004F C3 x2: CLR C

62 0050 75 A0 DB MOV P2, #11011011b

63 0053 12 00 91 CALL drbzg

64 0056 12 00 B1 CALL xx2

65 0059 A2 21 MOV C,X2

66 005B 40 03 JC x3

67 005D 02 00 71 JMP x4

68

69 ;Обработка состояния X3

70 0060 C3 x3: CLR C

71 0061 75 A0 ED MOV P2, #11101101b

72 0064 12 00 91 CALL drbzg

73 0067 12 00 C1 CALL xx3

74 006A A2 22 MOV C,X3

75 006C 40 D3 JC x1

76 006E 02 00 71 JMP x4

77

78

79 ;Обработка состояния X4

80 0071 C3 x4: CLR C

81 0072 75 A0 E4 MOV P2, #11100100b

82 0075 12 00 91 CALL drbzg

83 0078 12 00 C8 CALL xx4

84 007B A2 23 MOV C,X4

85 007D 40 02 JC x5

86 007F 01 4F JMP x2

87

88

89 ;Обработка состояния X5

90 0081 C3 x5: CLR C

91 0082 75 A0 D2 MOV P2, #11010010b

92 0085 12 00 91 CALL drbzg

93 0088 12 00 CF CALL xx5

94 008B A2 24 MOV C,X5

95 008D 40 C0 JC x2

96 008F 01 71 JMP x4

97

98

99 ;Подпрограмма обработки дребезга, индикации

100 0091 drbzg:

101 0091 79 40 MOV R_C, #R_N ;загрузка в регистр константы для антидребезга

102 0093 E5 90 st: MOV A, P1 ;загрузка в аккум. значение порта P1

103 0095 7B 0A MOV R3, #10 ;задержка для опред. дребезга

104 0097 DB FE DJNZ R3, $ ;

105 0099 B5 90 F5 CJNE A, P1, drbzg ;сравнение аккум. с портом и переход

106 009C D9 F5 DJNZ R_C, st ;отсчет времени для распознавания дребезга

107 009E E5 90 MOV A,S1 ;секция индикации входных сигналов

108 00A0 F4 CPL A ;инверсия значений, т.к. управление идет по 0

109 00A1 F5 80 MOV IND,A ;запись в порт для индикации

110 00A3 C3 CLR C

111 00A4 A2 B1 MOV C,L50

112 00A6 B3 CPL C

113 00A7 92 B2 MOV INDL50,C ;

114 00A9 22 RET ;возврат из подпрограммы

115

116 ;Подпрограмма обработки условия X0

117 00AA A2 90 xx0: MOV C,S1 ;

118 00AC B0 95 ANL C,/U7 ;логическое И бита и переноса

119 00AE 92 20 MOV X0,C

120 00B0 22 RET

121

122

123 ;Подпрограмма обработки условия X2

124 00B1 A2 90 xx2: MOV C,S1 ;

125 00B3 B0 91 ANL C,/S2

126 00B5 92 25 MOV PER,C

127 00B7 A2 91 MOV C,S2

128 00B9 B0 90 ANL C,/S1

129 00BB 72 25 ORL C,PER

130 00BD 82 93 ANL C,U1

131 00BF 92 21 MOV X2,C

132

133

134 ;Подпрограмма обработки условия X3

135 00C1 A2 92 xx3: MOV C,S3 ;

136 00C3 B0 B1 ANL C,/L50

137 00C5 92 22 MOV X3,C

138 00C7 22 RET

139

140

141 ;Подпрограмма обработки условия X4

142 00C8 A2 91 xx4: MOV C,S2 ;

143 00CA B0 94 ANL C,/U3

144 00CC 92 23 MOV X4,C

145 00CE 22 RET

146

147

148 ;Подпрограмма обработки условия X5

149 00CF A2 97 xx5: MOV C,L100 ;

150 00D1 92 24 MOV X5,C

151 00D3 22 RET

152 00D4

153 00D4 END


Lines Assembled : 153 Assembly Errors : 0


Образ ПЗУ для прошивки

:03000000020030CB

:10003000C375A0FF1200911200AAA2204043020043

:1000400041C375A0F6120091A29640E4020071C36C

:1000500075A0DB1200911200B1A2214003020071D1

:10006000C375A0ED1200911200C1A22240D302007C

:1000700071C375A0E41200911200C8A223400201CE

:100080004FC375A0D21200911200CFA22440C0012C

:10009000717940E5907B0ADBFEB590F5D9F5E590E6

:1000A000F4F580C3A2B1B392B222A290B09592208F

:1000B00022A290B0919225A291B090722582939243

:1000C00021A292B0B1922222A291B094922322A2B4

:0400D00097922422BD

:00000001FF


ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ

Поз.

обознач.

Наименование Кол.
XP1 Вилка РШ2Н-2-16 1
SB1 Кнопка КН1-I 1

Диоды
VD1,VD2 КД521А 2
VD3 КД105ГЕОГРАФИЯ 1
VD4-VD9 КИПД02Б-1К 6

Конденсаторы
С1 К50-16-50В-470 мкФ +50 –20% 1
С2-C4 К50-16-50В-10 мкФ +50 –20% 3
С5,C6 К73-17-630В-0.1 мкФ 10% 2
С7,C8 КМ-1-63В-4700пФ 2% 2

Микросхемы
DA1 КР249КН2А 1
DA2 1401УД2А 1
DA3 КР142ЕН8В 1
DA4 DCP022405P 1
DA5 LM339 1
DA6 REF-01A 1
DA7 REF-02A 1
DA8 IR2112 1
DA9,DA10 5П19А1 2
DD1 К555ЛН1 1
DD2-DD4 К555КП7 3
DD5 К555ЛА3 1
DD6-DD8 К555ЛИ1 3
DD9 К155ТМ5 1
DD10 К555ИД7 1
DD11 К555ЛЛ1 1
DA12 DCP022415DP 1

Резисторы
R1-R4 С2-29С -0.25-2.2 кОм 0.25% 4
R5-R7 С2-29С -0.125-100 кОм 0.1% 3
R8-R11 РП1-48-0.25-10 кОм 10% 4
R12,R13 С2-29С -0.125-270 кОм 0.1% 2
R14,R15 С2-29С -0.125-10 кОм 0.1% 2
R16,R17 С2-29С -0.125-360 Ом 0.1% 2
R18,R19 С2-29С -0.5-10 Ом 0.25% 2
R20-R25 С2-29С -0.125-1 кОм 0.1% 6
R26,R27 С2-29С -0.125-200 кОм 0.1% 2

Список литературы


Электронные промышленные устройства\\ В.И. Васильев, Ю.М. Гусев, В.Н. Миронов М.: Высшая школа, 1988.

Интегральная электроника в измерительных устройствах. \\ В.С. Гутников Л.: Энергоатомиздат, 1988.

Искусство схемотехники \\ П. Хоровиц, У. Хилл М.: Мир 1998.

Конструирование радиоэлектронных средств. \\ под ред. А.С. Назарова М.: Издательство МАИ 1996.


Министерство образования РФ


Брянский Государственный

Технический Университет

Кафедра

"Автоматизированный электропривод"


Курсовой проект “Разработка устройства логического управления (контроллера) промышленного назначения”
Студент группы 96-ПЭ

Панус А. Н.


Преподаватель

Зотин В. Ф.


Брянск, 2000.
