Министерство образования РФ
Ивановский Государственный Энергетический Университет
Кафедра электрических станций и диагностики электрооборудования
Реферат
«Технопромэкспорт - строительство электростанций "под ключ". Ивановские ПГУ».
Выполнил: студент группы ЭСД-07
Шакулин В. С.
Проверил: Савельев В. А.
Иваново 2007
Содержание.
1. Инвестиционная программа РАО «ЕЭС России» на 2007-2010 гг.
2. История «Ивановских ПГУ».
3. Тендер на реализацию проекта «Ивановские ПГУ».
4. Генподрядчик – ОАО « ВО «Технопромэкспорт».
5. Опыт «Технопромэкспорта» и реализованные проекты.
6. Последние новости.

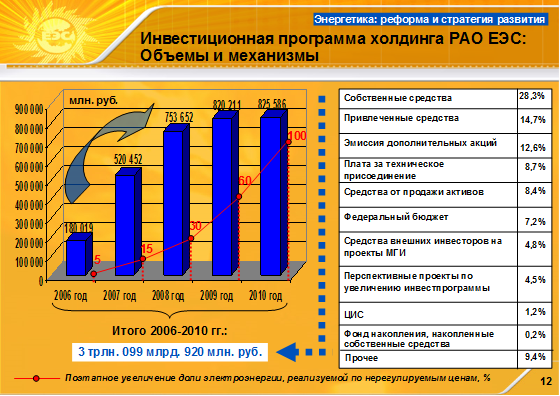

1. Инвестиционная программа РАО «ЕЭС России» на 2007-2010 гг.
По мнению правления РАО “ЕЭС России” стоимость инвестпрограммы до 2010 года должна составить 3,1 трлн руб. А план ввода генерирующих мощностей - 40,9 ГВт.

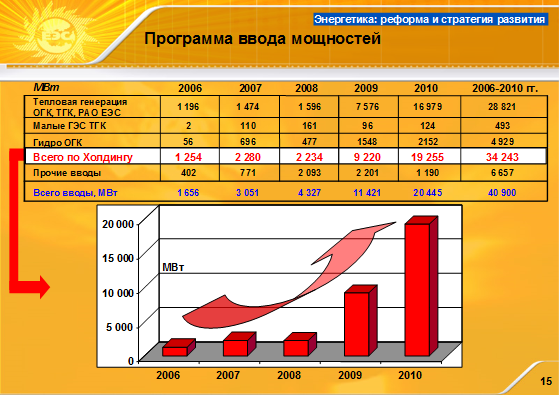

Чтобы выполнить программу, в ближайшие четыре года надо вводить больше 10 ГВт в год. В 2006 г. в России было построено 1,6 ГВт, в Китае — 102 ГВт. Максимальный годовой ввод энергомощностей в СССР в 1985 г., — 8,9 ГВт,
Россия сейчас занимает 4-е место в мире по энергомощности (219 ГВт), уступая США (более 700 ГВт), Китаю (около 500 ГВт), Японии (более 300 ГВт).
Сейчас вводить больше 10 ГВт в год невозможно, говорит вице-президент инвестбанка “Траст” Андрей Зубков: отечественные заводы не смогут быстро увеличить выпуск турбин, генераторов и другого оборудования. Не стоит надеяться и на зарубежных производителей, перегруженных заказами, предупреждает Зубков.
Ввод в действие генерирующих мощностей турбинных электростанций в России
2001 г – 1,94 ГВт,
2002 - 0,93
2003 – 1,98
2004 – 0,96
2005 – 2,03
(источник: - данные ФСГС, ОАО «РАО «ЕЭС России»)
2. История «Ивановских ПГУ».
РАО "ЕЭС"
готовит мощный технологический прорыв. По данным Минпромэнерго, около двух третей всей электроэнергии в России вырабатывается на теплостанциях. При этом большинство российских ТЭЦ продолжают работать по устаревшей технологии, хотя еще в 50-60-е годы отечественная теплоэнергетика занимала передовые позиции в мире. Развитие отрасли затормозила возникшая в СССР "мода" на атомные электростанции. Чернобыльская катастрофа наглядно продемонстрировала опасность такого подхода. Сейчас, когда на Западе большинство ТЭЦ работает на парогазовых турбинах, число российских теплостанций, использующих эту технологию, крайне незначительно. На практике это означает, что примерно каждый пятый кубометр отечественного газа сжигается впустую. Теперь, когда стоимость этого топлива возросла, технологическое отставание в теплоэнергетике стало особенно ощутимым.
До недавнего времени в России не было даже своих разработок в этой области. Немногие парогазовые турбины, которыми оснащены наши станции, сплошь иностранного производства.
Первая отечественная парогазовая турбина будет смонтирована в Комсомольске (Ивановская
область). ОАО "Ивановские ПГУ"
обещают стать первым элементом мощного технологического прорыва. Это лучший способ доказать, что наша страна снова способна на масштабные инновационные проекты. Только в 2005 году РАО "ЕЭС"
инвестирует в "Ивановские ПГУ"
3,8 миллиарда рублей. Общая стоимость проекта составит 6,2 миллиарда. По словам члена правления РАО "ЕЭС"
Вячеслава Воронина, "мы провели тендер, на котором победила компания "Технопромэкспорт"
. Контракт заключен по принципу "объект под ключ": наш партнер четко продекларировал как технологические решения, так и необходимые объемы финансирования".
Профессиональный праздник энергетиков страны ознаменован в этом году 85-летием принятия плана ГОЭЛРО, плана преобразования нашей страны на основе электрификации народного хозяйства. Для ивановских энергетиков 2005 год вдвойне юбилейный: в 1930 году сдачей в эксплуатацию первого турбоагрегата мощностью 3 тысячи киловатт заявила о себе одна из первых ласточек ГОЭЛРО - Ивановская
ГРЭС.
Комсомольская стройка сначала дала имя Комсомольскому посёлку, а затем и городу Комсомольску. Через два года ИвГРЭС была принята в промышленную эксплуатацию, и начался её успешный трудовой путь на благо страны и народа. Свою первую и, может быть, являющуюся на сегодняшний день главной правительственную награду - орден Трудового Красного Знамени - ИвГРЭС получила в апреле 1945 года за успешное энергоснабжение промышленности области в те тяжелейшие годы и наилучшие технико-экономические показатели среди торфоэлектростанций страны.
К началу 1950-х в работе станции уже находились 6 турбоагрегатов и 9 котлов, а установленная мощность возросла до 134 МВт.
С 1930-го по 1985 годы Ивановская
ГРЭС выработала свыше 34 млрд. киловатт-часов электроэнергии. Все её достижения и начинания - а она зачастую становилась пионером в решении важных вопросов - стали возможны благодаря профессионализму, мастерству, ответственности и самоотверженности коллектива и руководителей. Более 900 рабочих и инженерно-технических работников отмечены высокими правительственными наградами. В разные годы ИвГРЭС возглавляли А. Белов, И. Бондарев (до войны), И. Кулев, А. Губанов, Г. Шмелев, А. Парадзинский, В. Хрупачев, Л. Андрианов, который руководил 22 года, Н. Попов. Навсегда вписаны в историю Ивановской
ГРЭС имена главных инженеров А.Протасова, В. Ерофеева, А. Плахотнева, В. Иванова, Е. Беляева, В. Смирнова, Н. Никитина, М. Иневаткина - с 2002 года заместитель исполнительного директора "Ивановской
генерирующей компании" по ИвГРЭС. На этом посту его сменил Валерий Козлов, ныне заместитель главного инженера управления ОАО "ИГК" по ИвГРЭС. Ему слово: - К 1985 году все турбоагрегаты чешского производства выработали свой ресурс и были выведены из работы. Встал вопрос, что делать: закрывать станцию или предпринимать новые шаги? Выбран был второй вариант. По решению Министерства энергетики и электрификации СССР ИвГРЭС переоборудовали в пиковую газотурбинную электростанцию, которая снабжала промышленность и жителей Центрального региона страны в часы пиковых нагрузок потребления электроэнергии. За годы эксплуатации газотурбинные установки выработали для нужд Ивановской
области 668 млн. киловатт-часов электроэнергии. Но топливо было достаточно дорогим, себестоимость продукции высокой, и с 1996 года установки не работали. Два года назад они были выведены из состава действующего оборудования электростанции.
В 1990-х годах начался принципиально новый виток развития ИвГРЭС. Было принято решение о внедрении современных парогазовых технологий и, что самое главное, с использованием отечественного оборудования. Предложил эту идею главный инженер электростанции Н. Никитин, "подсмотревший" ее в Николаеве, на НПП "Машпроект", проектировавшем двигатели для морских судов и разработавшем первый газотурбинный двигатель этого класса для применения в промышленной энергетике. Подключили разработчиков - ОАО "Рыбинские моторы", специализирующееся на двигателях для самолётов. В канун Дня энергетиков в 2001 году газотурбинная установка ГТЭ-110 была принята комиссией во главе с председателем правления РАО "ЕЭС России"
А. Чубайсом в экспериментальную эксплуатацию на дизельном топливе, а затем переведена на работу на природном газе. Газотурбинная установка успешно прошла испытания, технологический режим её управления и всей энергоустановки полностью автоматизирован с использованием современной микропроцессорной техники. Сейчас испытания продолжаются, дорабатываются отдельные узлы и элементы, решаются вопросы повышения её надёжности, обеспечения длительности рабочего режима. В декабре прошлого года решением РАО "ЕЭС России"
было образовано ОАО "Испытательный стенд ИвГРЭС", генеральным директором которого стал В. Рябчиков. Кроме того, ещё в 2003 году началась очистка промплощадки ИвГРЭС под строительство двух блоков парогазовой установки-325. В 2004 году для контроля за строительством ПГУ-325
и в качестве будущей эксплуатационной организации было создано ОАО "Ивановские ПГУ
" (генеральный директор М. Алексеев, гл. инженер М. Иневаткин). Ввод в эксплуатацию первого блока ПГУ-325
запланирован на 2007 год. Сегодня ИвГРЭС работает на природном газе (мазут - в резерве). С конца 2002 года, когда была введена водоподготовительная установка, завершился этап реконструкции ИвГРЭС по переводу её в режим котельной. Сейчас она в основном вырабатывает и отпускает тепловую энергию для потребителей Комсомольска. Хотя электроэнергия для области не вырабатывается, электрохозяйство ИвГРЭС по-прежнему остается значительным, снабжая собственное производство.
В сентябре 2002 года ИвГРЭС вместе со всеми ивановскими ТЭЦ и Ивановскими
городскими теплосетями вошла в состав ОАО "Ивановская
генерирующая компания". Теперь эта компания обеспечивает тепловой энергией 70 процентов ивановских потребителей и 92 процента потребителей Комсомольска. В ОАО "ИГК" работают высококвалифицированные кадры. Подтверждением тому является награждение к сегодняшнему двойному юбилею 16 сотрудников "ИГК" правительственными и ведомственными наградами
3. Тендер на реализацию проекта «Ивановские ПГУ».
В декабре 2004 года Технопромэкспорт
выиграл открытый конкурс на строительство «под ключ» 1-ой очереди Ивановских ПГУ-325. Конкурс был организован РАО «ЕЭС России». «Ивановские ПГУ» входят в перечень важнейших строек и объектов капитального строительства в электроэнергетике, финансирование которых ведется в соответствии с инвестиционной программой РАО "ЕЭС России".
Основу «Ивановских ПГУ» составит оборудование, разработанное и сконструированное крупнейшими российскими производителями. Впервые в парогазовой установке будет использована газовая турбина ГТЭ-110, созданная НПО «Сатурн», г. Рыбинск.
Основное оборудование 1-го блока Ивановской ПГУ, мощностью 325 МВт.
В состав блока ПГУ-325 входит следующее основное оборудование:
- две газотурбинные установки мощностью 110 МВт в комплекте с электрогенераторами воздушного охлаждения мощностью 110 МВт;
- два котла-утилизатора двух давлений;
- конденсационная паровая турбина мощностью 110 МВт в комплекте с электрогенераторами воздушного охлаждения мощностью 110 МВт.
Энергоблоки комплектуются автоматизированной системой управления технологическими процессами (АСУТП).
Основные технико-экономические показатели энергоблока ПГУ-325
Наименование Единица Числовое
параметра измерения значение
1 Электрическая мощность ПГУ , в т.ч.: МВт 321,8
- мощность двух ГТУ МВт 216,0
- мощность ПТ МВт 105,8
2 Теплофикационная нагрузка МВт 21
3 КПД (нетто) при расчетных условиях % 50,9
Строительство нового блока позволит повысить стабильность электроснабжения региона России, включающего Владимирскую, Ивановскую и Ярославскую области.
Общий объем финансирования в концу проекта планировался в размере 6, 2 млрд руб".
Ещё в 2003 году началась очистка промплощадки ИвГРЭС под строительство двух блоков парогазовой установки-325. В 2004 году для контроля за строительством ПГУ-325
и в качестве будущей эксплуатационной организации было создано ОАО "Ивановские ПГУ
".
По мнению члена правления РАО ЕЭС, управляющего директора компании "Сервис" Вячеслава Воронина, ГТ-110, сделанная на базе конверсионного двигателя украинского "Машпроекта" из Николаева, оказалась в 2-3 раза легче (60 т) зарубежных образцов той же мощности. А ее удельная стоимость составляет $150 за кВт энергии, в то время как иностранные турбины такой же мощности обходятся в $180-190 за кВт. По оценкам Вячеслава Воронина, двадцати российским тепловым станциям в настоящее время нужны 103 комплекта ПГУ суммарной мощностью 30 млн кВт. Перевод всех газовых электростанций РАО на парогазовый цикл позволит ежегодно экономить более 40 млрд куб. м природного газа.
Сегодня изношенность парка действующих отечественных электростанций составляет до 60%.
Таким образом, "Ивановские ПГУ" станут четвертой в России станцией (после Северо-Западной ТЭЦ, Сочинской ТЭС и Калининградской ТЭЦ-2) , где внедрена парогазовая технология. С 2000 по 2006 –й годы РАО ЕЭС ввело в эксплуатацию два парогазовых блока мощностью по 450 МВт на Северо-Западной ТЭЦ в Ленинградской области, 78-метаваттную Сочинскую теплоэлектростанцию (2 блока по 39 МВт), парогазовый блок на Калининградской ТЭЦ-2. Это вообще все вводы в действие новых генерирующих мощностей на территории России. И во всех принимал участие Технопмроэкспорт, причем, Северо-Западную и Ивановскую – в качестве генерального подрядчика.
4.
Генподрядчик – ОАО « ВО «Технопромэкспорт»
.
Технопромэкспорт – одна из ведущих компаний на мировом рынке строительства энергетических объектов. Основная сфера деятельности Технопромэкспорта – реализация энергетических проектов любой сложности на условиях «под ключ». При возведении энергетических объектов Заказчику предлагается полный комплекс услуг – от проектных и изыскательских работ до управления этими объектами. Технопромэкспорт строит: тепловые электростанции (парогазовые, газотурбинные, геотермальные, дизельные), гидроэлектростанции, линии электропередачи и подстанции, а также экспортирует электроэнергию.
Технопромэкспорт был создан в 1955 году под началом Государственного Комитета по внешнеэкономическим связям. Компания была ориентирована только на зарубежные заказы и изначально специализировалась на строительстве энергетических объектов в рамках программ сотрудничества со странами социалистической ориентации. Внешнеэкономическая деятельность Технопромэкспорта, кроме чисто коммерческой составляющей, всегда оценивалась и с точки зрения укрепления политических позиций страны на международной арене.
Работа на зарубежных рынках позволила Технопромэкспорту освоить элементы рыночной конкуренции гораздо раньше многих российских предприятий. С начала 70-х Технопромэкспорт уже на равных с ведущими компаниями мирового уровня участвовал и… побеждал в международных тендерах на строительство электростанций. «Коммерческая составляющая» деятельности получила явное преимущество перед «политической». Технопромэкспорт всегда был высокорентабельным предприятием, что позволило ему не только самому выдержать трудности «перестроечного» этапа, но и поддержать российские машиностроительные заводы своими заказами. Не растеряв накопленный за десятилетия работы на рынке энергостроительства опыт и, главное, сохранив высокопрофессиональный коллектив, Технопромэкспорт сегодня - крупнейшее российское инжиниринговое предприятие в электроэнергетической отрасли.
Технопромэкспорт стабильно наращивает свой портфель заказов, в том числе и за счет проектов в России. Начав в 90-х годах реализацию энергетических проектов в РФ со строительства первого блока Северо-Западной ТЭЦ с комбинированным парогазовым циклом, компания ввела в эксплуатацию Мутновскую геотермальную электростанцию, участвовала в строительстве Калининградской ТЭЦ, Сочинской, сегодня достраивает вторую очередь Северо-Западной ТЭЦ, Ивановские ПГУ, вторую очередь электростанции для ММДЦ «Москва-Сити», где Технопромэкспорт помимо Генерального подрядчика является и инвестором строительства. С реализацией проекта строительства электростанции для делового центра Москвы на условиях BOO Технопромэкспорт станет и генерирующей компанией. Инвестиции в генерацию должны стать одним из элементов долгосрочной стратегии компании.
С начала 2006 года Технопромэкспорт - «Открытое Акционерное Общество». Произошла смена организационно-правовой формы ФГУПа на форму акционерного общества со стопроцентным капиталом государства. Технопромэкспорт был и остается государственной компанией, более 50 лет представляющей интересы российской энергетики.
Реализация огромного количества энергетических объектов - свидетельство высокой конкурентоспособности компании и опыта ее специалистов. Объекты высокой степени сложности создавались в различных политических и географических условиях стран Северной Африки, Ближнего и Среднего Востока, Юго-Восточной Азии и других регионов, где Технопромэкспорт прочно удерживает свои позиции. Сегодня, ни одна российская компания не может сравниться с Технопромэкспортом по числу реализованных проектов в энергетике. Об этом свидетельствует значительный лист “references” компании.
Диапазон мощностей введенных Технопромэкспортом в эксплуатацию объектов различен: тепловые и дизельные электростанции с единичными энергоблоками мощностью от 0, 6 до 800 МВт, гидроэлектростанции мощностью от 0, 9 до 2100 МВт. Технопромэкспорт сооружает комплексные энергосистемы, включающие подстанции и линии электропередачи напряжением от 35 до 750 кВ.
Среди объектов, введенных в строй Технопромэкспортом такие крупные объекты, как Асуанский гидроэнергетический комплекс мощностью 2100 тыс. кВт в Египте, Евфратский гидрокомплекс мощностью 800 тыс. кВт в Сирии, ГЭС «Хоабинь» мощностью 1920 тыс. кВт во Вьетнаме, ТЭС «Ешвальде» мощностью 3000 тыс. кВт в Германии, ТЭС «Агиос Димитриос» мощностью 620 тыс. кВт в Греции, ТЭС «Жижель» мощностью 630 тыс. кВт в Алжире, ТЭС «Мултан» мощностью 630 тыс. кВт в Пакистане.
Только в Китае Технопромэкспорт построил и ввел в эксплуатацию тепловые электростанции общей мощностью более 7000 МВт, в том числе тепловые электростанции "Нанкин" (2х300 МВт), "Инкоу" (2х300 МВт), "Цзисянь" (2х500 МВт), ТЭС "Иминь" (2х500 МВт). В 2000 г. в стране на ТЭС "Суйчжун" проектной мощностью 1600 МВт были пущены два крупных энергоблока единичной мощностью по 800 МВт на сверхкритических параметрах пара, которые являются также самыми мощными из когда-либо экспортировавшихся Россией.
Особое внимание в своей деятельности компания также уделяет сотрудничеству с энергетиками стран СНГ в решении проблем развития и модернизации энергохозяйств этих стран. Такие устойчивые связи Технопромэкспорт поддерживает с энергетиками и энергомашиностроительными предприятиями Белоруссии, Украины, Грузии, Армении, государств Средней Азии.
Комплексное оборудование, поставляемое Технопромэкспортом на энергетические объекты, имеют высокие технико-экономические показатели и отвечают самым высоким требованиям мирового рынка энергетического оборудования. Помимо этого, с целью обеспечения эффективного управления строительством, эксплуатацией и модернизацией тепловых и гидроэлектростанций, линий электропередачи и других энергетических объектов, Технопромэкспорт на всех этапах реализации проектов широко использует сертифицированную систему качества, соответсвующую стандарту ISO 9001:2000
5. Опыт «Технопромэкспорта» и реализованные проекты.
 ТЭС
За время своей деятельности по контрактам Технопромэкспорта было построено более 160 тепловых электростанций в 34 странах мира общей установленной мощностью 64 000 мегаватт. Среди них крупнейшие ТЭС «Боксберг» в Германии, ТЭС «Марица Восток» в Болгарии, ТЭС «Рамин» в Иране, ТЭС «Суйджун» в Китае.
 ГеоЭС
Одним из перспективных видов деятельности Технопромэкспорта является строительство энергетических объектов использующих геотермальную энергию Земли. Экономическая эффективность, надежность наряду с экологической безопасностью — вот преимущества, которые свойственны геотермальным электростанциям.
ГЭС
 На сегодняшний день по контрактам Технопромэкспорта сооружено более 50 гидрообъектов в 19 странах мира общей установленной мощностью 12500 мегаватт. Среди них одна из крупнейших в мире - Асуанская ГЭС в Египте, а также ГЭС «Хоабинь» во Вьетнаме, гидроузел «Табка» в Сирии, гидрокомплексы «Аль Вахда» в Марокко, «Капанда» в Анголе и другие.
ЛЭП
  Технопромэкспорт имеет большой опыт сооружения ОРУ, системообразующих ЛЭП напряжением 220, 400, 500 и 750 кВ, распределительных электрических сетей и трансформаторных подстанций большой мощности в различных природных и климатических условиях.
| Общая таблица проектов |
| ТЕПЛОВЫЕ ЭНЕРГЕТИЧЕСКИЕ ОБЪЕКТЫ
|
| Страна
|
Наименование объекта
|
Мощность, МВт
|
Количество и единичная мощность агрегатов, МВт (Т/ч)
|
Вид топлива
|
Год завершения строительства |
| Алжир |
ТЭС Аннаба |
55 |
1x55 |
газ |
1973 |
| Алжир |
ТЭС Жижель |
630 |
3x210 |
газ |
1993 |
| Афганистан |
ТЭС Мазари Шериф |
48 |
4x12 |
газ, мазут |
1974 |
| Бангладеш |
ТЭС Горазал |
950 |
2x55, 1x210, 1x210, 1x210, 1x210 |
газ, мазут |
1976, 1986, 1989, 1994, 1999 |
| Бангладеш |
ТЭС Сиддирганч |
210 |
1x210 |
газ |
строится |
| Болгария |
ТЭЦ Карл Маркс |
162 |
1x12, 2x25, 1x100 |
каменный уголь |
1966 |
| Болгария |
ТЭЦ Ямбол |
1,5 |
1x1,5 |
мазут |
1968 |
| Болгария |
ТЭС Стара Загора |
48 |
1x12, 6x6 |
бурый уголь |
1969 |
| Болгария |
ТЭС Кремиковцы |
112 |
1x12, 2x25, 1x50 |
лигниты |
1966 |
| Болгария |
ТЭЦ в г. София |
112 |
1x12, 2x25, 1x50 |
бурый уголь |
1963 |
| Болгария |
ТЭС Марица-Восток |
2 410 |
2x25, 4x50, 6x150, 4x210, 2x210 |
лигниты |
1966-1970, 1985, 1991 |
| Болгария |
ТЭС Варна |
1 260 |
6x210 |
каменный уголь |
1979 |
| Болгария |
ТЭЦ Кераджиева |
18 |
1x6, 1x12 |
мазут |
1972 |
| Болгария |
ТЭЦ Свиштов |
120 |
2x60 |
каменный уголь |
1971 |
| Болгария |
ТЭС Бобов Дол |
630 |
3x210 |
каменный уголь |
1975 |
| Болгария |
ТЭЦ Плевен |
60 |
1x60 |
газ, мазут |
1970 |
| Болгария |
ТЭЦ Русе Восток IV |
120 |
2x60 |
каменный уголь |
1984 |
| Болгария |
ТЭЦ Тракия |
30 |
1x30 |
лигниты |
1991 |
| Болгария |
ТЭЦ Видин |
60 |
1x60 |
каменный уголь |
1969 |
| Болгария |
ТЭС Чирин Враца |
50 |
1x50 |
каменный уголь |
1967 |
| Болгария |
ТЭЦ Бургас |
297 |
1x12, 1x25, 4x50, 1x60 |
мазут |
1982 |
| Босния и Герцеговина |
ТЭС Тузла Б |
500 |
1x500 |
лигниты |
выполнен проект |
| Босния и Герцеговина |
ТЭС Тузла |
310 |
1x100, 1x210 |
лигниты |
1971 |
| Босния и Герцеговина |
ТЭС Гацко |
300 |
1x300 |
лигниты |
1983 |
| Босния и Герцеговина |
ТЭС Углевик |
600 |
2x300 |
лигниты |
1987 |
| Венгрия |
ТЭС Дунаменти |
450 |
3x150 |
каменный уголь |
1968 |
| Вьетнам |
ТЭС Лаокай |
12 |
2x6 |
каменный уголь |
1962 |
| Вьетнам |
ТЭС Винь |
12 |
2x6 |
каменный уголь |
1963 |
| Вьетнам |
ТЭС Уонгби |
153 |
4x12, 1x50, 1x55 |
каменный уголь |
1977 |
| Вьетнам |
ТЭС Хадонг |
40 |
2x20 |
каменный уголь |
1967 |
| Вьетнам |
ТЭС Канфа |
20 |
2x20 |
каменный уголь |
1967 |
| Вьетнам |
ТЭС Фалай |
440 |
4x110 |
каменный уголь |
1986 |
| Гвинея-Бисау |
Дизельные электростанции |
1,2 |
3x0,4 |
дизельное топливо |
1980 |
| Германия |
ТЭС Тирбах |
840 |
4x210 |
бурый уголь |
1971 |
| Германия |
ТЭС Боксберг |
3520 |
12x210, 2x500 |
бурый уголь |
1980 |
| Германия |
ТЭС Еншвальде |
3000 |
6x500 |
бурый уголь |
1988 |
| Греция |
ТЭС Керацини |
200 |
1x200 |
мазут |
1971 |
| Греция |
ТЭС Керацини |
реконструкция автоматики и электрики |
перевод на газ |
1998 |
| Греция |
ТЭС Агиос Димитриос |
620 |
2x310 |
лигниты |
1987 |
| Греция |
ТЭС Флорина (Мелити Ахлада) |
330 |
1x330 |
лигниты |
2003 |
| Египет |
ТЭЦ Суэц |
100 |
4x25 |
каменный уголь |
1969 |
| Замбия |
Дизельные электростанции |
4,6 |
1x0,4; 3x0,2 |
дизельное топливо |
1975 |
| Индия |
ТЭС Нейвели |
600 |
6x50, 3x100 |
лигниты |
1970 |
| Индия |
ТЭС Корба |
200 |
4x50 |
каменный уголь |
1969 |
| Индия |
ТЭС Виндьячал |
1260 |
6x210 |
бурый уголь |
1988-1991 |
| Индия |
ТЭС Обра |
250 |
5x50 |
каменный уголь |
1971 |
| Индия |
ТЭС Кахалгаон |
840 |
1x210, 1x210, 1x210, 1x210 |
бурый уголь |
1992, 1993, 1995, 1996 |
| Ирак |
ТЭС Наджибия |
200 |
2x100 |
газ, мазут |
1975 |
| Ирак |
ТЭС Насирия |
840 |
4x210 |
газ, мазут |
1982 |
| Ирак |
ТЭС Юсифия |
1680 |
8x210 |
газ, мазут |
строится |
| Ирак |
ТЭС Харта |
400 |
2x200 |
газ, мазут |
строится |
| Ирак |
ТЭС Аль-Шемаль |
1400 |
4x350 |
газ, мазут |
монтаж оборудования |
| Иран |
ТЭС Рамин |
1890 |
2x315, 1x315, 1x315, 1x315, 1x315 |
газ, мазут |
1980, 1995, 1996, 1999, 2000 |
| Иран |
ТЭС Исфаган |
1600 |
4x200, 1x200, 1x200, 2x200 |
газ, мазут |
1988, 1998, 1999, 2000 |
| Иран |
ТЭС Табас с разработкой угольного разреза Мазино |
630 |
2x315 |
каменный уголь |
строится |
| Йемен |
ТЭС и опреснительный комплекс в г. Адене |
125 |
5x25 |
газ, мазут |
1987-1992 |
| Камбоджа |
Дизельные электростанции |
13 |
4x0,3; 4x0,7; 3x3 |
дизельное топливо |
1985 |
| Китай |
ТЭЦ Фусинь |
425 |
1x100, 6x50, 1x25 |
каменный уголь |
1960 |
| Китай |
ТЭЦ Фушунь |
175 |
3x50, 1x25 |
каменный уголь |
1958 |
| Китай |
ТЭЦ Тайюань |
274 |
2x12, 2x25, 2x50, 1x100 |
каменный уголь |
1960 |
| Китай |
ТЭЦ Сиань |
148 |
4x12, 2x50 |
каменный уголь |
1957 |
| Китай |
ТЭЦ Ланчжоу |
200 |
2x25, 3x50 |
каменный уголь |
1957 |
| Китай |
ТЭЦ Пекин |
400 |
3x100, 1x50, 2x25 |
каменный уголь |
1960 |
| Китай |
ТЭЦ Шанхай |
200 |
1x100, 1x50, 2x25 |
каменный уголь |
1960 |
| Китай |
ТЭЦ Гирин |
200 |
1x100, 1x50, 2x25 |
каменный уголь |
1960 |
| Китай |
ТЭЦ Юнлинин |
100 |
1x50, 2x25 |
каменный уголь |
1961 |
| Китай |
ТЭЦ Чанчунь |
24 |
2x12 |
каменный уголь |
1954 |
| Китай |
ТЭЦ Цзисянь |
1000 |
1x500, 1x500 |
каменный уголь |
1995, 1996 |
| Китай |
ТЭЦ Беньси |
75 |
3x25 |
каменный уголь |
1958 |
| Китай |
ТЭЦ Ченду |
50 |
2x25 |
каменный уголь |
1959 |
| Китай |
ТЭЦ Иминь |
1000 |
2x500 |
каменный уголь |
1999 |
| Китай |
ТЭС Нанкин |
600 |
1x300, 1x300 |
каменный уголь |
1993, 1994 |
| Китай |
ТЭС Суйчжун |
1600 |
2x800 |
каменный уголь |
2000 |
| Китай |
ТЭС Инкоу |
600 |
1x300, 1x300 |
каменный уголь |
1995, 1996 |
| КНДР |
ТЭС Пхеньян |
400 |
8x50 |
каменный уголь |
1967 |
| КНДР |
ТЭС Пукчан |
1600 |
16x100 |
каменный уголь |
1984 |
| КНДР |
ТЭС Унги |
100 |
2x50 |
каменный уголь |
1973 |
| КНДР |
ТЭЦ Чонгдин |
150 |
3x50 |
бурый уголь |
1984 |
| КНДР |
Восточно-Пхеньянская ТЭЦ |
200 |
2x50, 2x50 |
бурый уголь |
1993, строится |
| Куба |
ТЭС Антонио Массео (Ренте) |
500 |
2x50, 4x100 |
мазут |
1984 |
| Куба |
ТЭС Максимо Гомес (Мариэль) |
600 |
4x50, 4x100 |
мазут |
1982 |
| Куба |
ТЭС Гавана |
500 |
3x100, 1x200 |
мазут |
1991, строится |
| Куба |
Дизельные электростанции на о. Пинос |
32 |
10x3,2 |
дизельное топливо |
1980 |
| Кыргызстан |
ТЭЦ-1 Бишкек |
110 |
1x110 |
каменный уголь |
2000 |
| Ливия |
ТЭС Зап. Триполи |
650 |
2x325 |
газ, мазут |
строится |
| Македония |
ТЭС Неготино |
210 |
1x210 |
мазут |
1978 |
| Македония |
ТЭС Битола |
630 |
3x210 |
лигниты |
1988 |
| Монголия |
ТЭЦ в г. Чойбалсане |
36 |
2x6, 2x12 |
каменный уголь |
1982 |
| Монголия |
ТЭЦ №1 в г. Улан-Баторе |
36 |
2x6, 2x12 |
каменный уголь |
1974 |
| Монголия |
ТЭЦ №2 в г. Улан-Баторе |
24 |
2x12 |
каменный уголь |
1970 |
| Монголия |
ТЭЦ №3 в г. Улан-Баторе |
148 |
4x12, 4x25 |
каменный уголь |
1975 |
| Монголия |
ТЭЦ №4 в г. Улан-Баторе |
540 |
1x80, 3x100, 2x80 |
бурый уголь |
1987, 1991 |
| Монголия |
ТЭЦ в г. Дархане |
48 |
4x12 |
каменный уголь |
1966 |
| Монголия |
ТЭЦ в г. Эрденте |
36 |
3x12 |
каменный уголь |
1988 |
| Пакистан |
ТЭС Гудду |
210 |
1x210 |
мазут |
1981 |
| Пакистан |
ТЭС Мултан |
630 |
1x210, 1x210, 1x210 |
мазут |
1993, 1994, 1995 |
| Польша |
ТЭС Явожно II |
300 |
6x50 |
каменный уголь |
1957 |
| Польша |
ТЭС Содового завода в г. Яниково |
12 |
2x6 |
каменный уголь |
1959 |
| Польша |
ТЭС Жерань |
150 |
6x25 |
каменный уголь |
1959 |
| Польша |
ТЭС в г. Тарнуве |
50 |
2x25 |
каменный уголь |
1959 |
| Польша |
ТЭС Скавина |
500 |
2x50, 4x100 |
каменный уголь |
1980 |
| Польша |
ТЭЦ Нова Хута |
112 |
2x6, 4x25 |
каменный уголь |
1964 |
| Польша |
ТЭС Турув Машзал |
1 400 |
7x200 |
1966 |
| Польша |
ТЭС Понтнув |
400 |
2x200 |
каменный уголь |
1967 |
| Польша |
ТЭЦ Хута Катовице Машзал |
100 |
4x25 |
1978 |
| Польша |
ТЭЦ Поланец котельные агрегаты |
5200 |
8x650 |
каменный уголь |
1983 |
| Польша |
ТЭС Козенице Машзал |
1000 |
2x500 |
1978 |
| Польша |
ТЭС Лагиша |
300 |
6x50 |
каменный уголь |
1954 |
| Россия |
Северо-Западная ТЭЦ с комбинированным парогазовым циклом в г. Санкт-Петербурге |
1 800 (4x450) |
2x450 |
газ |
2000, 2006 |
| Россия |
ТЭЦ ММДЦ Москва-СИТИ (вторая очередь) |
121 |
1х121 |
газ |
строится |
| Россия |
Ивановские ПГУ (1-я очередь) |
325 |
1х325 |
газ |
строится |
| Россия |
Сочинская ТЭС поставка и монтаж газовых турбин |
78 |
2х39 |
газ |
2004 |
| Сербия и Черногория |
ТЭЦ "Нови Сад-2" |
900 |
2х450 |
газ |
строится |
| Сербия и Черногория |
ТЭЦ завода Дорманештъ |
8 |
1x8 |
газ, мазут |
1956 |
| Сербия и Черногория |
ТЭС Сынджару |
150 |
4x25, 1x50 |
газ, мазут |
1955 |
| Сербия и Черногория |
ТЭЦ завода Хунедоара |
12 |
1x12 |
уголь, газ |
1956 |
| Сербия и Черногория |
ТЭС Петрошань |
350 |
1x150, 4x50 |
каменный уголь |
1964 |
| Сербия и Черногория |
ТЭС Арад |
24 |
2x12 |
газ, мазут |
1965 |
| Сербия и Черногория |
ТЭС Бразь-Плоешти |
460 |
5x50, 2x105 |
газ, мазут |
1981 |
| Сербия и Черногория |
ТЭС Лудуш |
400 |
2x200 |
газ, мазут |
1967 |
| Сербия и Черногория |
ТЭЦ Грозовештъ котельные агрегаты |
100 |
2x50, 2x420 |
газ, мазут |
1966 |
| Сербия и Черногория |
ТЭС Кишкань-Браила |
630 |
3x210 |
газ, мазут |
1974 |
| Сербия и Черногория |
ТЭЦ Бухарест-Юг |
300 |
2x50, 2x100 |
газ, мазут |
1968 |
| Сербия и Черногория |
ТЭЦ Борзештъ |
755 |
3x25, 4x50, 1x60, 2x210 |
газ, мазут |
1980 |
| Сербия и Черногория |
ТЭС Дева |
1260 |
6x210 |
уголь, газ |
1980 |
| Сербия и Черногория |
ТЭЦ Галац |
325 |
2x60, 1x105, 1x100 |
газ, мазут |
1976 |
| Сербия и Черногория |
ТЭЦ Команешти |
36 |
3x12 |
каменный уголь |
1955 |
| Сербия и Черногория |
ТЭЦ Овидиу |
24 |
2x12 |
каменный уголь |
1952 |
| Сербия и Черногория |
ТЭС Алмашу |
50 |
1x50 |
каменный уголь |
1961 |
| Сербия и Черногория |
ТЭС Филипештъ |
50 |
1x50 |
каменный уголь |
1962 |
| Сербия и Черногория |
ТЭС в г. Бухаресте |
50 |
1x50 |
каменный уголь |
1959 |
| Сербия и Черногория |
ТЭС Костолац |
310 |
1x100, 1x210 |
лигниты |
1980 |
| Сербия и Черногория |
ТЭС Косово Машзал |
620 |
1x200, 2x210 |
1975 |
| Сербия и Черногория |
ТЭС Никола Тесла Машзал |
420 |
2x210 |
1970 |
| Сербия и Черногория |
ТЭЦ Нови Сад |
245 |
1x135, 1x110 |
мазут |
1984 |
| Сербия и Черногория |
ТЭС Плевля |
210 |
1x210 |
лигниты |
1982 |
| Сербия и Черногория |
ТЭС Ковин |
420 |
2x210 |
лигниты |
выполнен проект |
| Сирия |
ТЭС Тишрин |
400 |
2x200 |
перевод на газ |
1996 |
| Словения |
ТЭС Трбовле |
210 |
1x210 |
бурый уголь |
выполнен проект |
| Турция |
ТЭС Орханели |
210 |
1x210 |
лигниты |
1992 |
| Финляндия |
ТЭС Раахе Машзал |
55 |
1x55 |
1975 |
| Финляндия |
ТЭС Тахколуото Машзал |
210 |
1x210 |
1976 |
| Финляндия |
ТЭЦ Йоэнсу Машзал |
80 |
1x80 |
1986 |
| Хорватия |
ТЭС Сисак |
420 |
2x210 |
мазут |
1976 |
| Хорватия |
ТЭЦ Загреб |
120 |
1x120 |
мазут |
1979 |
|
 |
| ГЕОТЕРМАЛЬНЫЕ ЭЛЕКТРОСТАНЦИИ
|
| Страна
|
Наименование объекта
|
Мощность, МВт
|
Количество и единичная мощность агрегатов, МВт (Т/ч)
|
Вид топлива
|
Год завершения строительства |
| Россия |
ГеоЭС Мутновская |
50 |
2x25 |
геотермальная |
2002 |
|
 |
| ГИДРОЭНЕРГЕТИЧЕСКИЕ ОБЪЕКТЫ
|
| Страна
|
Наименование объекта
|
Мощность, МВт
|
Год завершения строительства |
| Ангола |
ГЭС Капанда |
520 |
строится |
| Аргентина |
ГЭС Парана Медио |
3000 |
выполнен проект |
| Афганистан |
ГЭС Пули Хумри |
9 |
1962 |
| Афганистан |
ГЭС Наглу |
90 |
1977 |
| Афганистан |
ГЭС Сароби 2 |
110 |
1988 |
| Болгария |
ГЭС Пештера |
128 |
1962 |
| Болгария |
ГЭС Батак |
40 |
1973 |
| Болгария |
ГЭС Студен-Кладинец |
60 |
1958 |
| Болгария |
ГЭС Кырджали |
108 |
1963 |
| Болгария |
ГЭС Ивайловград |
114 |
1964 |
| Болгария |
ГЭС Филлипов Мост (Антонивановцы) |
124 |
1975 |
| Вьетнам |
ГЭС Тхакба |
108 |
1971 |
| Вьетнам |
ГЭС Нахань |
1,5 |
1965 |
| Вьетнам |
ГЭС Бактхань |
1,0 |
1962 |
| Вьетнам |
ГЭС Тинтун |
0,9 |
1957 |
| Вьетнам |
ГЭС Хоабинь |
1920 |
1994 |
| Вьетнам |
ГЭС Чиан |
420 |
1989 |
| Вьетнам |
ГЭС Яли |
720 |
2002 |
| Вьетнам |
ГЭС Кан Дон |
76 |
строится |
| Вьетнам |
ГЭС Да Ми |
гидромеханическое оборудование |
1999 |
| Греция |
ГЭС Сикия |
128 |
строится |
| Греция |
ГЭС Пефкофито |
180 |
строится |
| Египет |
Асуанский гидроэнергетический комплекс |
2100 |
1970 |
| Индия |
ГЭС Бхакра |
600 |
1968 |
| Индия |
ГЭС Бхакра |
реконструкция с увеличением мощности гидроагрегатов |
2002 |
| Индия |
ГЭС Лоуэр Силеру |
240 |
1976 |
| Индия |
ГЭС Индира Сагар |
гидромеханическое оборудование |
2002 |
| Индонезия |
ГЭС Сигура Гура |
120 |
1963 |
| Индонезия |
ГЭС Мрича |
180 |
выполнен проект |
| Ирак |
ГЭС Аль Багдади |
строительное оборудование |
1989 |
| Ирак |
ГЭС Аль Кадиссия (Хадита) |
500 |
1985 |
| Ирак |
ГЭС Докан |
модернизация гидроагрегатов |
2003 |
| Иран |
ГЭС на р.Аракс |
44 |
1970 |
| Китай |
ГЭС Фыньмань |
430 |
1958 |
| Китай |
ГЭС Саньмынься |
600 |
1963 |
| Китай |
ГЭС Юйцзуй |
40 |
1964 |
| Китай |
ГЭС Цилилун |
117 |
1968 |
| Китай |
ГЭС Юньфын |
400 |
1966 |
| КНДР |
ГЭС Супхун |
700 |
1959 |
| Марокко |
ГЭС Мансур Эддахби |
10 |
1975 |
| Марокко |
ГЭС Мулей Юсеф |
24 |
1974 |
| Марокко |
ГЭС Аль Вахда |
243 |
1998 |
| Непал |
ГЭС Панаути |
2,4 |
1965 |
| Перу |
ГЭС Ольмос |
360 |
выполнен проект |
| Польша |
ГЭС Влоцлавек |
166 |
1970 |
| Польша |
ГЭС Дыхув |
75 |
1960 |
| Сербия и Черногория |
ГЭС Железные Ворота I |
534 |
1971 |
| Сербия и Черногория |
ГЭС Железные Ворота II |
216 |
1986 |
| Сербия и Черногория |
ГЭС Мороень |
16 |
1953 |
| Сербия и Черногория |
ГЭС Саду V |
16 |
1956 |
| Сирия |
ГЭС Растан |
8,8 |
1963 |
| Сирия |
ГЭС Хома |
3,0 |
1960 |
| Сирия |
Гидроэнергетический комплекс на р.Евфрат |
800 |
1978 |
| Сирия |
ГЭС Аль Баас |
81 |
1989 |
| Сирия |
ГЭС Тишрин |
410 |
выполнен проект |
| Эфиопия |
ГЭС Малка Вакана |
153 |
1988 |
| Югославия |
ГЭС Джердап I |
534 |
1972 |
| Югославия |
ГЭС Джердап II |
216 |
1987 |
|
|
| ЛИНИИ ЭЛЕКТРОПЕРЕДАЧИ И ПОДСТАНЦИИ
|
| Страна
|
Общая протяженность, км
|
Напряжение, кВ
|
| Афганистан |
1 800 |
35-110-220 |
| Болгария |
800 |
400-750 |
| Венгрия |
840 |
750 |
| Вьетнам |
6 500 |
110-220 |
| Египет |
3 055 |
35-130-220-500 |
| Индия |
900 |
400 |
| Ирак |
500 |
132 |
| Исландия |
95 |
400 |
| Китай |
1 200 |
500 |
| Куба |
5 500 |
35-110-220 |
| Кыргызстан |
132 |
220 |
| Ливия |
1 000 |
220 |
| Марокко |
192 |
60-150 |
| Монголия |
5 000 |
35-110-220 |
| Польша |
110 |
750 |
| Сербия и Черногория |
160 |
750 |
| Сирия |
4 100 |
110-220 |
| Турция |
310 |
380 |
| Эфиопия |
250 |
230 |
|
|
|
 |
6.
Последние новости. Пресс-релиз от 24 марта 2007.
Технопромэкспорт приступил к тестовым испытаниям первого блока Ивановской ПГУ-325.
Сегодня первый пусковой комплекс блока Ивановской ПГУ-325, состоящий из газотурбинной установки ГТЭ-110, котла утилизатора П-88, и паровой турбины К-110, впервые как единая технологическая цепочка был синхронизирован с сетью в тестовом режиме. Для тестирования оборудования используется пилотный образец российской энергетической газовой турбины ГТЭ-110, которая до этого момента работала только на испытательном стенде Ивановской ГРЭС.
После завершения тестирования специалисты Технопромэкспорта проведут 72-х часовые комплексные приемочные испытания для последующей передачи блока Ивановской ПГУ-325 в опытно-промышленную эксплуатацию.
Контракт на строительство «под ключ», заключенный Технопромэкспортом на основании победы в открытом конкурсе РАО ЕЭС в ноябре 2004 года, предусматривал использование именно российского оборудования для создания электростанции на основе парогазового цикла.
Использование нового оборудования, непрошедшего испытания промышленной эксплуатацией, всегда дополнительные риски для компании, - считает представитель Технопромэкспорта - руководитель проекта по строительству Ивановских ПГУ Валерий Илюшин, - но они оправданы возможностью последующей типологизацией проекта.
По своим конструкторским идеям подобные типовые энергетические блоки ПГУ в перспективе должны прийти на смену паросиловым энергоблокам 200 - 300 МВт, которые в ближайшее время выработают свой парковый ресурс, - добавляет он.
Технопромэкспорт единственная в России компания, имеющая опыт реализации проектов электростанций, использующих парогазовый цикл. Технопромэкспорт построил и ввел в эксплуатацию 2 блока по 450 МВт Северо-Западной ТЭЦ, осуществлял поставку и ввод в эксплуатацию газовых турбин Сочинской ТЭЦ, оказывал техническое содействие при строительстве первого блока Калининградской ТЭЦ-2. В настоящее время компания ведет строительство «под ключ» Ивановской ПГУ мощностью 325 МВт, второй очереди ТЭЦ ММДЦ «Москва-Сити», мощностью 121 МВт. Кроме того, Технопромэкспорт реализует проект по созданию в Московском регионе 10-ти мобильных ГТЭС для покрытия пиковых нагрузок.
Строительство блока № 1 Ивановских ПГУ-325 — это важный этап в реализации одного из самых крупных проектов в сфере отечественной электроэнергетики — создания энергетического блока мощностью 325 МВт полностью на базе российского оборудования. Такая замена обеспечивает повышение КПД установок с 35-36 % до 51% и позволяет снизить расход природного газа на 30 % на киловатт мощности. Работы по созданию отечественной высокоэффективной газотурбинной установки ГТЭ-110, являющейся базовым элементом парогазовых установок ПГУ-325 велись в России в течение последнего десятилетия.
Компания "Технопромэкспорт", созданная в 1955 году, занимается строительством энергетических объектов, включая гидравлические, тепловые, геотермальные, линии электропередачи и подстанции. Суммарная установленная мощность введенных в эксплуатацию при участии компании энергообъектов в 50 странах мира превышает 86 млн. кВт., что составляет около 50 % установленной мощности всех электростанций России.
Пресс-служба ОАО «ВО «Технопромэкспорт».
|
