Реферат: Оценка несущей способности основания опоры моста

1. Исходные данные для проектирования

Описание местных условий строительства и характеристики сооружения.

В соответствии с заданием необходимо дать оценку несущей способности основания фундамента мелкого заложения промежуточной пойменной опоры моста. Схема опоры представлена на рис. 1. Размеры опоры моста представлены в табл. 1.

Таблица 1

Нормативные нагрузки на опору представлены в табл. 2.

Таблица 2

Строительство моста предполагается на восточном участке БАМа. Глубина промерзания грунта на строительной площадке – 2,65 м. Глубина размыва дна водотока в пределах опоры – 0,5 м. Геологический разрез строительной площадки представлен в табл. 3.

Таблица 3

1.2. Анализ грунтовых условий строительной площадки.

Физико-механические характеристики грунтов строительной площадки представлены в табл. 4

Гранулометрический состав сыпучих грунтов приведен в табл. 5.

Таблица 5

Геологическая колонка представлена на рис. 2

Рис. 2

Э

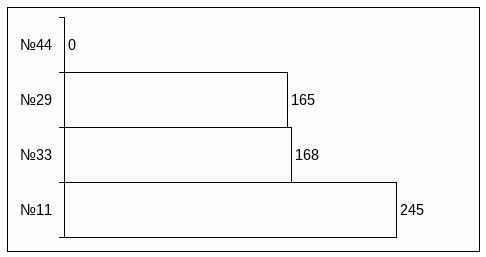

пюра условных сопротивлений представлена на рис. 3.

Рис. 3

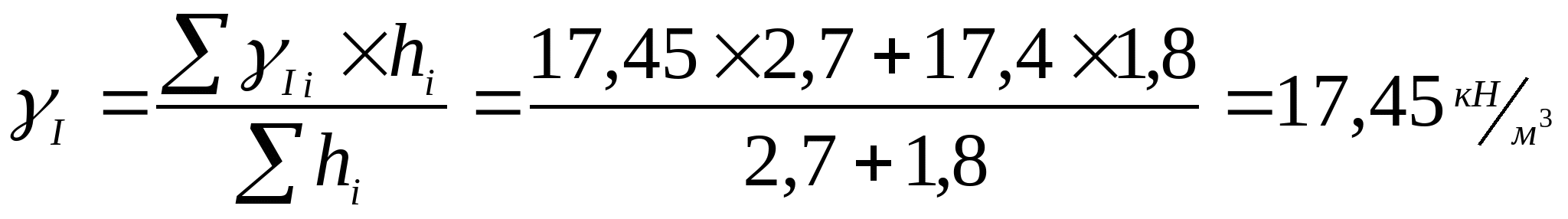

Расчётные характеристики грунтов представлены в табл. 6. Они определены по формуле:

Расчётные характеристики обозначаются:

при расчётах по несущей способности – γI, φI, CI

при расчётах по деформациям – γII, φII, CII

Таблица 4

Таблица 6

2. Оценка несущей способности основания

2.1. Выбор материала фундамента и назначение его размеров в плане

Примем материал фундамента - бетон класса В20. Принимаем отметку обреза фундамента на 0,5 м ниже поверхности грунта см. рис. 4.

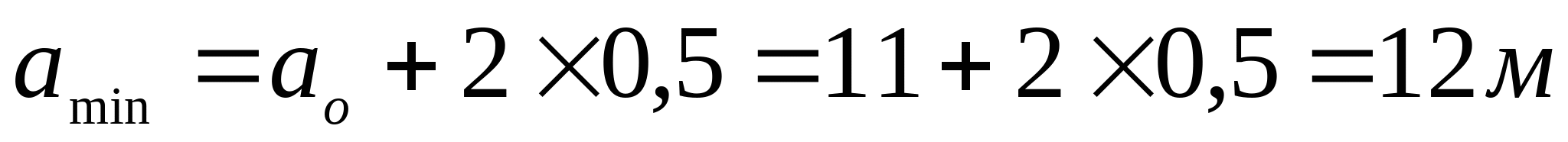

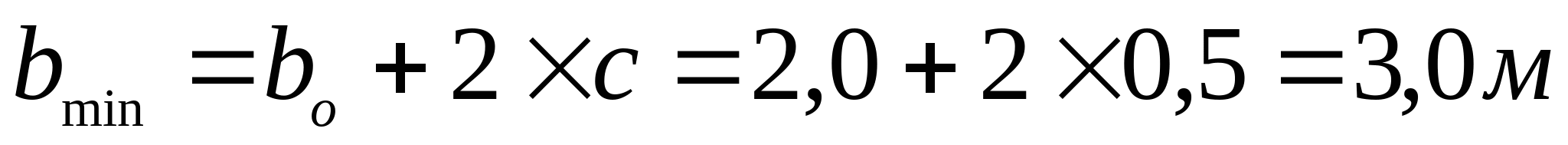

Принимаем минимальные размеры в плане ():

2.2. Определение глубины заложения фундамента

Назначаем глубину заложения из условий:

а) глубины залегания несущего слоя

б) глубины промерзания грунта

в) глубины размыва дна водотока

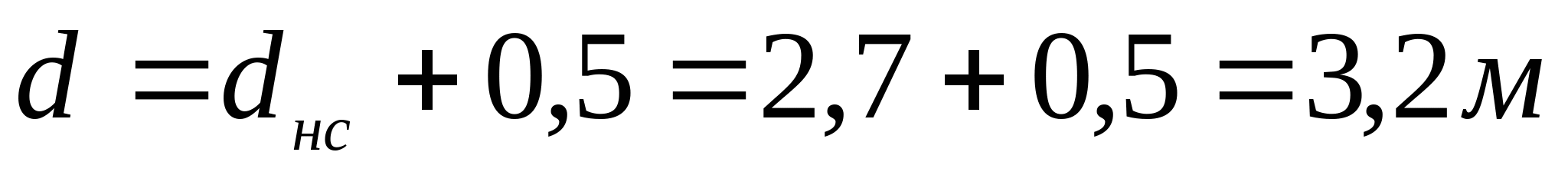

В первом приближении принимаем d=3,2м.

2.3. Определение размеров подошвы фундамента

В первом приближении размеры подошвы фундамента принимаем равными минимальным:

2.4. Расчёт основания по несущей способности.

Принятые размеры подошвы фундамента должны удовлетворять следующим условиям:

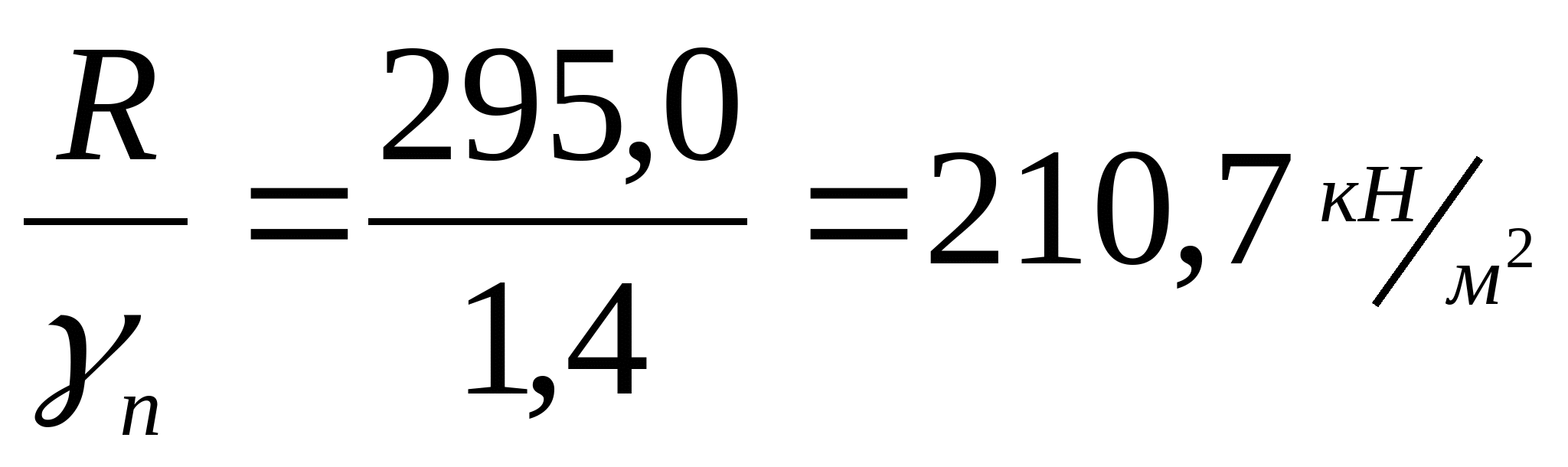

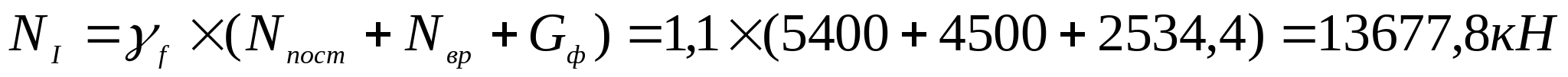

а)

, ,

;

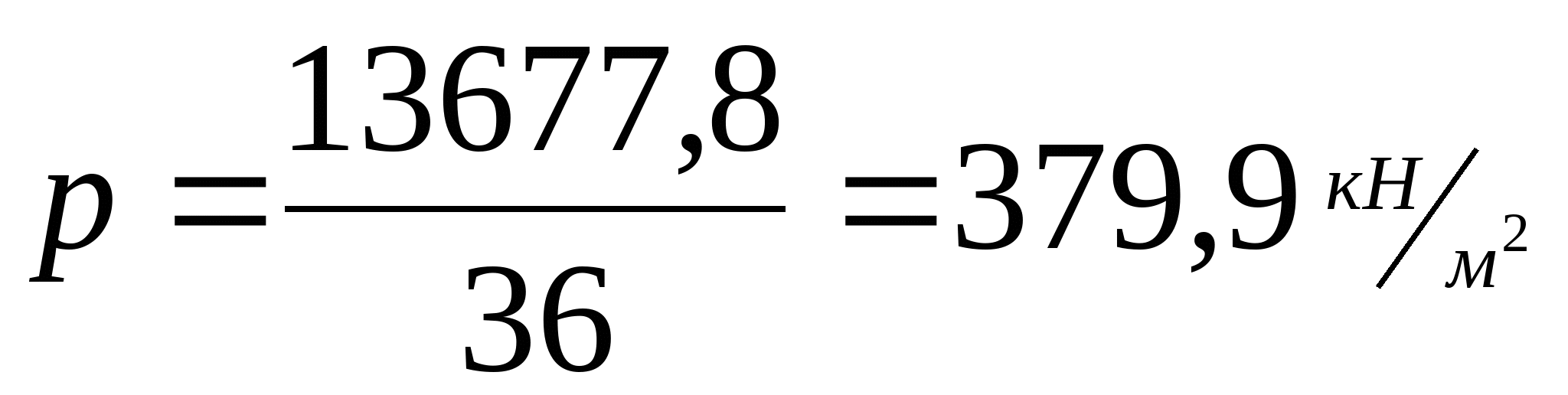

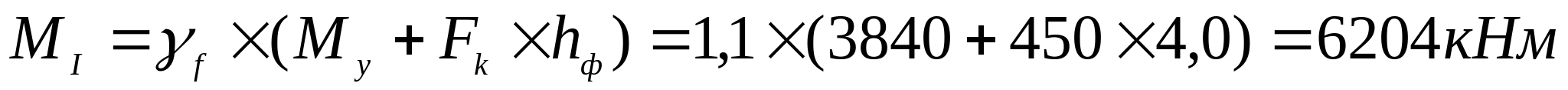

379,9>210,7 на 80,3%, следовательно увеличивая размеры подошвы и глубину заложения фундамента, принимаем:

d=4,5 м.,

тогда имеем:

, ,

;

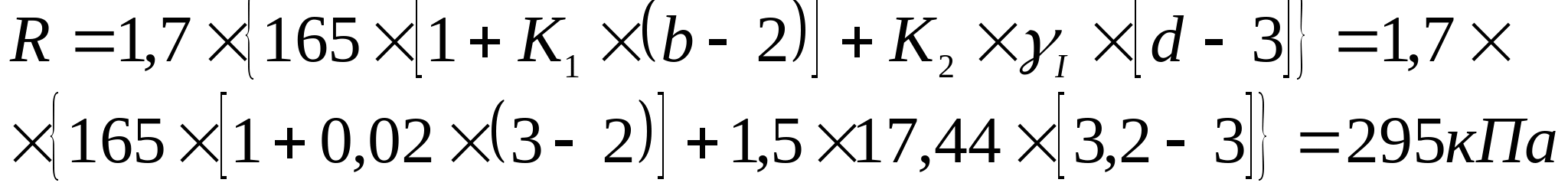

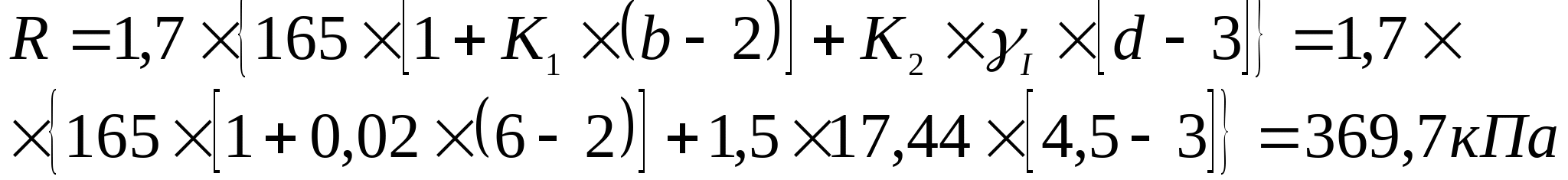

252,9<264,1 на 4,2% - условие выполняется.

б)

;

, ,

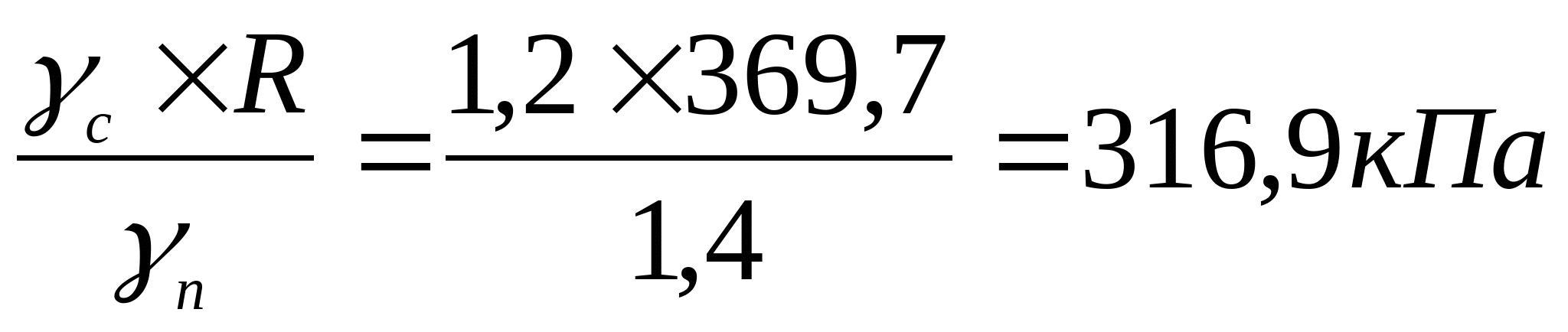

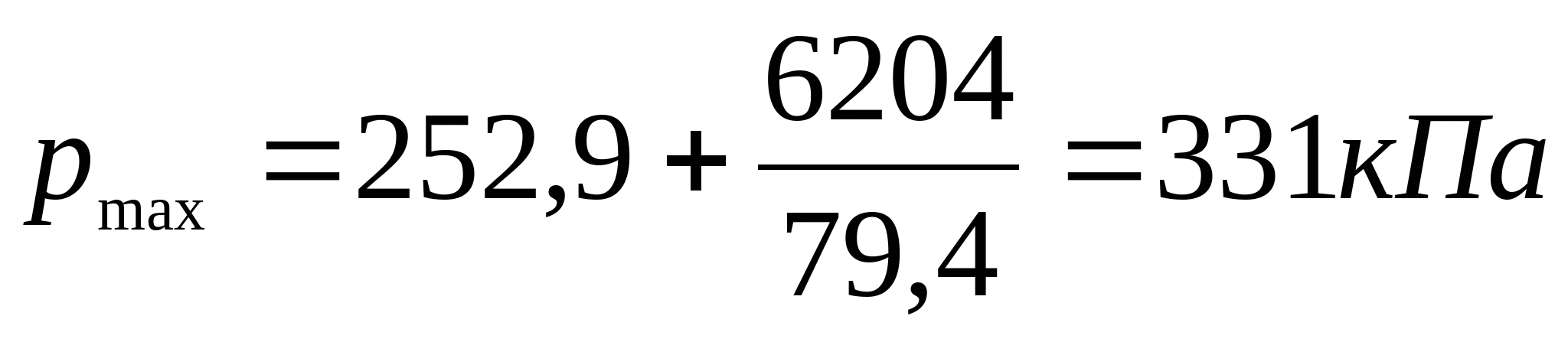

331>316,9 на 4,3% - условие выполняется.

Принимаем размеры подошвы и глубину заложения фундамента для дальнейших расчётов(см. рис.5), равными:

,

d=4,5 м..

2.5. Конструирование фундамента

2.6. Проверка давления на подстилающий слой

Так как несущая способность подстилающего слоя выше, чем у несущего слоя, данная проверка не производится.

2.7. Расчёт основания по деформациям

Производится в следующем порядке:

1. Определяем среднее давление на грунт под подошвой фундамента:

2. Определяем вертикальное давление от собственного веса грунта по подошве фундамента:

3. Определяем дополнительное вертикальное давление на основание:

4. Толщу грунта ниже подошвы фундамента разбиваем на элементарные слои, толщиной

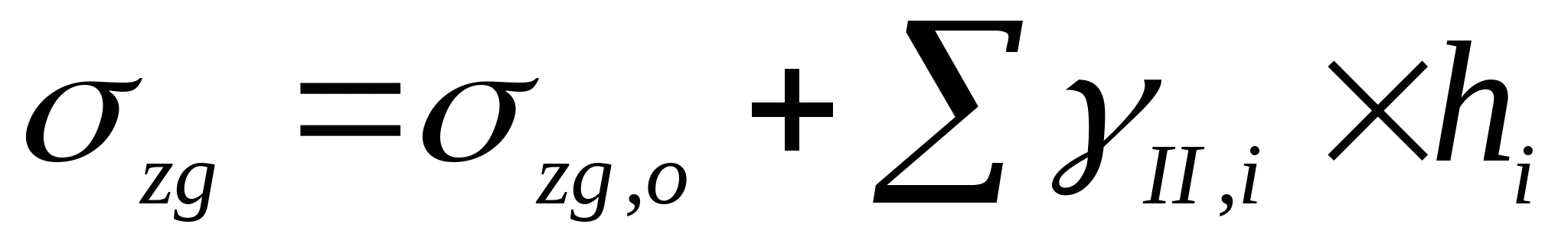

5. Определяем вертикальное напряжение от собственного веса грунта на границе однородных слоёв

6. Определяем дополнительные вертикальные напряжения от внешней нагрузки на глубине zi от подошвы фундамента:

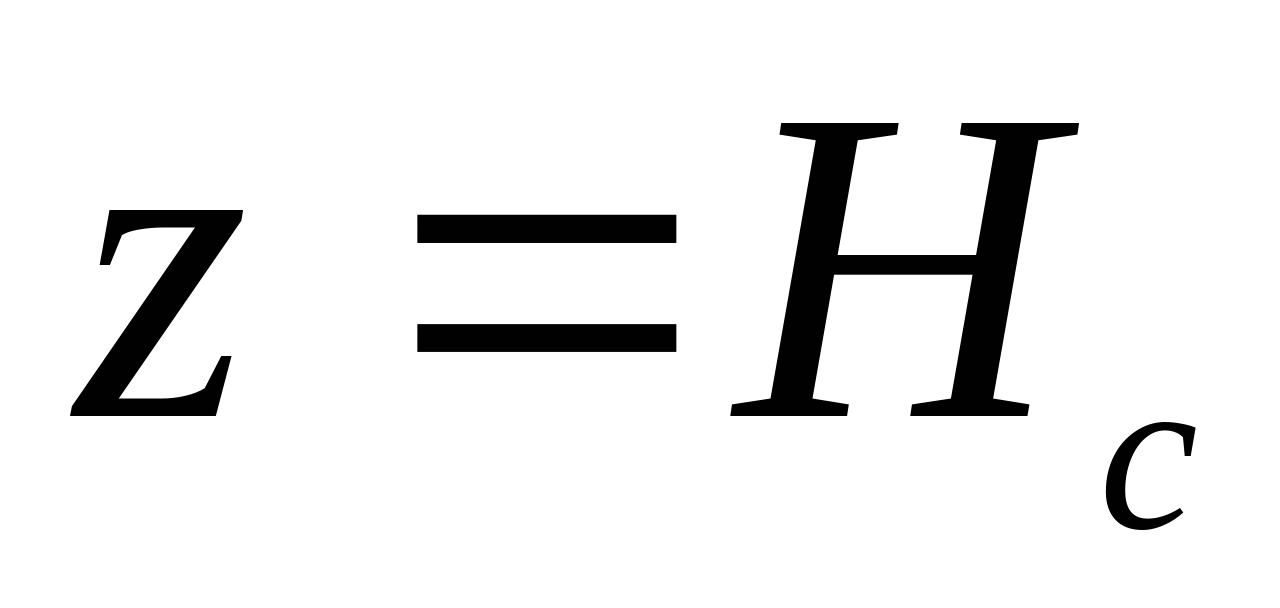

7. Устанавливается нижняя граница сжимаемой толщи грунта

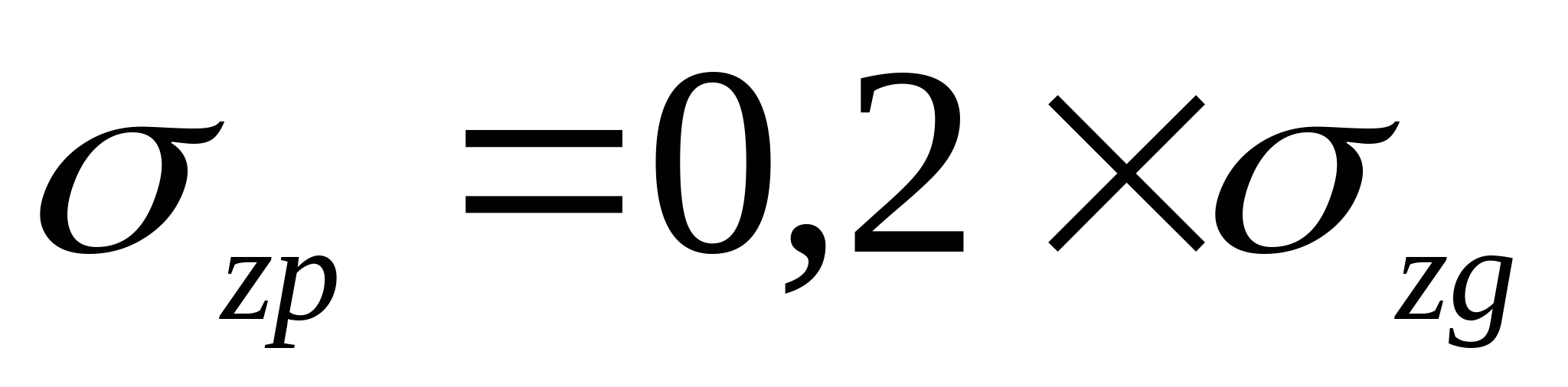

Эта граница соответствует глубине ниже подошвы фундамента, на которой выполняется условие:

8. Осадка основания S с использованием расчётной схемы в виде линейно-деформируемого полупространства определяется по формуле:

, где

Результаты вычислений сведены в таблицу 7.

Таблица 7

Исходя из условия , проверяем принятые размеры подошвы фундамента и глубину заложения:

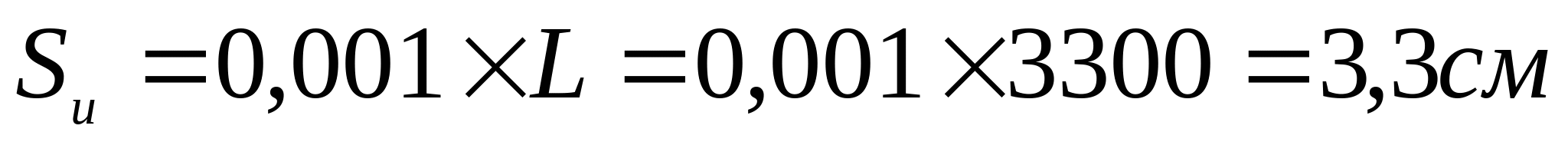

где L – пролёт моста (L=3300см)

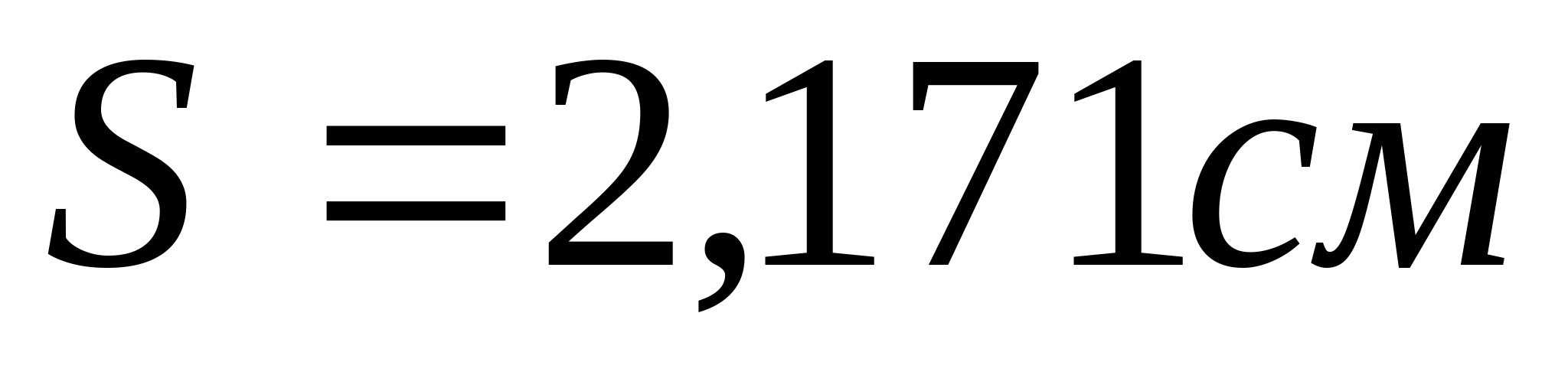

, следовательно условие выполняется и принятые размеры подошвы фундамента и глубина заложения подобраны верно.

Окончательно принимаем:

,

d=4,5 м..
