Алгоритмы вывода кинетических уравнений для стационарных и
квазистационарных процессов
Используя соотношения (51) и (57), можно получить выражение для скорости любой стадии механизма (алгоритм Мезона).
Для каталитической реакции
 или (61)
 (62)
Для графов механизмов с висячими вершинами
 (63)

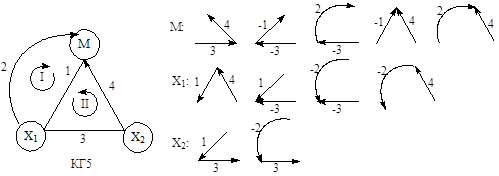

Деревом называется любая последовательность дуг графа, не содержащая циклов. Максимальным деревом (или каркасом) называют последовательность дуг, проходящую через все вершины и не содержащую циклов. Корневым деревом, или деревом, имеющим корень в вершине i (каркас вершины i), называют максимальное дерево, все дуги которого направлены к вершине i. Для КГ5 двухмаршрутной каталитической реакции приведены корневые деревья для вершин М, X1 и X2.
Теперь определим вес корневого дерева Dik как произведение весов дуг (k-тое дерево в i-той вершине)
 (j Î {i, k}) (48)
Корневой определитель Di вершины i есть сумма весов корневых деревьев (сумма весов каркасов) вершины i
 (49)
Предложено несколько методов определения величин Di (и всех Dik). Простейший алгоритм (Л.Г. Брук) сводится к следующим операциям. Определим  как произведение сумм весов дуг, выходящих из всех вершин, кроме i-той. Например, для вершины М в КГ5 ( ,  )
Исключим из  произведение весов, образующих цикл (контур), включая произведения весов прямых и обратных стадий (w3w–3). В результате получим
Удалим циклы w1w2, w1w–1 и w2w–2, w–1w–2.
Как известно, общий метод вывода уравнения скорости по маршруту (по итоговому уравнению маршрута) для стационарных и квазистационарных реакций сводится к нахождению выражений для концентраций интермедиатов Xi в результате решения системы линейных алгебраических уравнений  для линейно независимых Xi. Система уравнений решается по правилу Крамера (см. выше)
 (50)
где в – определитель системы линейных уравнений, записанный для коэффициентов при неизвестных,  – определитель, в котором столбец коэффициентов при Xi заменен на столбец постоянных свободных членов.
Как мы уже упоминали, Кинг и Альтман впервые применили метод графических диаграмм для нахождения определителей и D. Общее правило, позволяющее использовать графы для решения проблем, связанных с линейными законами типа y = ax, было сформулировано Мэзоном и использовано для решения систем уравнений Кирхгофа в теории электрических цепей (х – сила тока, а – сопротивление, у – разность потенциалов).
Суть этого правила выражается соотношением (51)
 (51)
Применительно к кинетике реакций с линейным механизмом величина х в линейном законе у = ах – концентрация i-того интермедиата, а – вес стадии  , у – скорость стадии  . Это правило было использовано по аналогии Волькенштейном и Гольдштейном для вывода кинетических уравнений скорости ферментативных реакций методом графов. В работах Яблонского и сотр. доказано соотношение (51), и показана его связь с правилом Крамера. Если и в записать через веса стадий, а в случае каталитической реакции вынести из концентрацию катализатора ([М], КГ5), получим:
 , (52)
где Di =  , DM = D
Из (50) и (52) получаем также
 (53)
В случае некаталитических реакций концентрация Xi запишется через концентрацию нуль-вещества в нуль-вершине графа
 (54)
Если все [Xi] в каталитической реакции выразить через [М], получим выражение для суммарной концентрации катализатора
 (55)
 (56)
Из (52) и (56) получаем
 (57)
В гетерогенных процессах при нормировке всех Xi к [Х]S (выражение [Xi] через доли поверхности  ) получаем
 (58)
Есть два способа учесть наличие висячих вершин в материальном балансе по катализатору. Найдя корневые определители для висячих вершин, их следует включить в  , тогда [М]S будет включать и соединения, находящиеся в висячих вершинах. Поскольку ребра графа, инцидентные висячим вершинам, в случае стационарных и квазистационарных процессов являются равновесными стадиями, можно ввести дополнительную функцию – закомплексованность интермедиата (любой вершины циклического графа)
 (59)
где [XS] – концентрация соединения в висячей вершине графа, связанной с графом стадией S, wS и w–S – веса стадии, инцидентной висячей вершине и направленной от Xi к XS. Очевидно, что отношение  включает константу равновесия KS и концентрации участников реакции, входящие в wS и w–S. Так, для вершины М в графе КГ4 получим
Формула (57) может быть модифицирована, поскольку  ,
 (60)
По уравнению стационарности стадий  легко установить связь скорости стадии со скоростью по маршруту, и таким образом найти RP
. При отсутствии висячих вершин Fi
= 1.
Другой алгоритм был предложен Волькенштейном и Гольдштейном и модифицирован Яблонским и сотрудниками. На графе многомаршрутной реакции выбирается стадия, принадлежащая одному из маршрутов (Wj
= RP
), и скорость этой стадии записывается уравнением (64)
 , (64)
(или через SFi
Di
для случая с висячими вершинами)
где  – вес n-ого цикла по маршруту Р, включающего стадию j, Dpn
– определитель подграфа, получающегося при сжатии n-ого цикла по маршруту Р в одну вершину с корнем в полученной при сжатии вершине, К – число циклов, проходящих через стадию j.
Если скорость по маршруту Р описывается комбинацией скоростей стадий Wj
, то уравнение (64) записывается для всех стадий.
Пример 8. Рассмотрим КГ5. Из графа видно, что базис маршрутов включает два маршрута (два простых цикла). Выберем эти простые циклы в качестве базиса. Первый маршрут включает стадии 1 и 2, второй – 1, 3, 4. Из КГ5 с очевидностью следует, что W2
= R1
и W4
= R2
. Естественно, что и W3
= R2
, но для упрощения вывода возьмем необратимую стадию 4. По второму алгоритму запишем величины циклов Сpn
.
 ;
 ( = 0);
 ;
 ;  .
Запишем величины подграфов Dpn
: D11
= w–3
+ w4
(сумма весов деревьев, входящих в вершину, полученную при сжатии цикла 11), D12
= 1 (одной вершине соответствует Dpn
= 1), D21
= 1 и D22
= 1. Используя величины DM
,  и  , найденные выше, запишем выражения для R1
и R2
:
 (64)
 (65)
Для одномаршрутной реакции скорость стадии  , а в случае линейного механизма nS
= 1. Следовательно
 (66)
Полезно отметить, что в этом случае циклическая характеристика С = С+
– С–
соответствует закону действия масс, записанному для итогового уравнения одномаршрутной реакции как элементарной стадии.
Пример 9.
Механизм реакции изобразим КГ6:
(1)
(2)
(3)
(4)
Стехиометрический анализ механизма привел к матрице Г для Р = 2 с соответствующим набором независимых итоговых уравнений (QP
= 2)
I)
II)
На КГ6 указаны эти маршруты, соответствующие двум минимальным циклам КГ6. При сложении двух векторов получим маршрут NII
*
(1 1 2 1) с уравнением 2NO + 2CO®N2
+ 2CO2
, а при вычитании – маршрут NII
**
(1 1 0 –1), включающий цикл из 1, 2 и 4 стадий: 2NO + N2
® 2N2
O. Из условия стационарности стадий ( ) и КГ6 следует, что
W1
= R1
, W2
= R1
, W3
= R1
+ R2
, W4
= R2
(для маршрутов I и II)
Используем алгоритмы Яблонского (64) и Мезона (62). Для обоих уравнений нужны величины Di
. Запишем для каждой вершины i произведения сумм весов стадий, выходящих из всех других вершин КГ j¹i. Перемножим скобки и исключим из полученных сумм произведения стадий, образующих цикл, включая произведения  . В результате получим Di
. Для графа КГ6 запишем произведения сумм весов стадий:
Здесь нет циклов и  .
Здесь два цикла  и  . Поэтому исключим их:
Таким образом, в КГ6 девять деревьев, величины которых войдут в SDi
.
Для использования уравнения (64) надо найти величины циклов Сpn
, проходящих через стадию, определяющую скорость RP
(p – номер маршрута, n – номер цикла), и величины подграфов Dpn
, которые являются корневыми определителями графов в вершине pm, образующихся при сжатии цикла n в одну вершину pn. В случае, когда после сжатия цикла остается одна вершина Dpn
= 1. Итак, выбираем R1
= W2
и R2
= W4
. В реакциях на поверхности [M]S
= 1 ( ).
 (67)
Величина цикла равна произведению весов стадий. Тогда:
 D11
= 1
 D12
= 1
 (68)
 (69)

 D22
= 1
 (70)
Получим уравнение для R2
по правилу Мезона (62), т.е. уравнение идентичное уравнению (70).
Топология механизма и особенности кинетической модели
Структура КГ (топологический тип механизма) сильно влияет на вид кинетического уравнения, степень его сложности, число комплексов констант скорости и число констант скорости в числителе и знаменателе кинетического уравнения. Например, для Р = 2 имеем 3 топологических класса с заметно различными кинетическими моделями.
 Рассмотрим два механизма классов В и C с Р = 2, S = 4, I = 3.
КГ 7
 (71)
 (72)
Разделим SDi
и числитель на DM
:
 (73)
Из уравнений (71 – 73) видно, что скорости маршрута II входят в R1
только за счёт закомплексованности катализатора FM
(член в квадратных скобках), где:  ,  . В случае использования величины [M] уравнение (71) описывает скорость по маршруту I без какого-либо влияния стадий маршрута II. Если сложность модели оценить числом К*
констант скорости, входящих во все слагаемые числителя и знаменателя кинетического уравнения, то  , а  .
Механизм класса С представлен на КГ 8:

КГ 8
 (74)
Отметим сразу, что для структуры КГ 8 и в случае [M] характерно участие стадий маршрута II в уравнении для R1
. Величина  .
 (75)
В уравнении (75)  . Здесь не столь большое увеличение К*
при переходе от [М] к [МS
]. Степень сложности механизма, степень связанности графа является важным для дискриминации гипотез фактором.
Для КГ 9, отражающего механизм цепного процесса, получим более простые соотношения для скоростей I и II маршрутов, зависящих от [Х0
] (инициатора).
Скорость второго маршрута включает стадии первого маршрута и концентрацию, стоящую в первой вершине Х0
.
