Министерство образования и науки
Российской федерации
Федеральное агентство по образованию
Тихоокеанский государственный
Экономический университет
Курсовая работа
Определение плановой производственной себестоимости электроэнергии на промышленном предприятии
Владивосток
2009
Введение
По существующей системе электроснабжения предприятий электроэнергия поступает от электроснабжающей организации напряжением 6.0-10.0, 35.0 кВ. На трансформаторных подстанциях предприятия это напряжение трансформируется в напряжение 0,4 кВ и подается на вводные рубильники главных распределительных шкафов цехов и других структурных подразделений предприятия.
Получением, трансформацией и распределением электроэнергии на предприятиях, как правило, занимаются “участки сетей и подстанций“, которые входят в состав электроремонтных цехов.

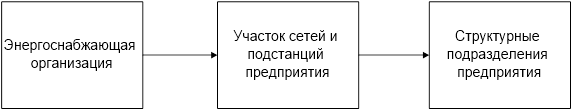

Схему электроснабжения в общем виде можно показать в следующем виде:
Следовательно, для определения плановой себестоимости 1.0 кВт·ч электроэнергии, потребляемой цехами и структурными подразделениями предприятия, необходимо к стоимости 1.0 кВт·ч, установленного электроснабжаемой организацией на плановый период, добавить накладные расходы “участка сетей и подстанций “, которые определяются расчетом сметы накладных расходов. Рассчитанная производственная себестоимость 1.0 кВт·ч электроэнергии войдет составным элементом в расчет себестоимости выпускаемой продукции производственных цехов и предприятия в целом. В достоверности расчетов производственной себестоимости электроэнергии заинтересованы прежде всего экономические службы предприятия. Она утверждается главным экономистом предприятия.
Курсовая работа “Определение плановой производственной себестоимости электроэнергии на промышленном предприятии” даст возможность студенту самостоятельно произвести расчет сметы цеховых накладных расходов участка сетей и подстанций и определить производственную себестоимость электроэнергии на плановый период.
Кроме того, курсовая работа позволяет студентам освоить расчёты по оплате за потребляемую электроэнергию по двухставочному тарифу, организацию системы планово-предупредительных ремонтов (ППР) электрооборудования, расчёты численности ремонтного и обслуживающего персонала, оплату их труда, и другие факторы, определяющие производственную себестоимость электроэнергии на промышленном предприятии.
1. Цель и задачи курсовой работы
Главной целью выполнения курсовой работы является обучение студентов методике определения производственной себестоимости электроэнергии, потребляемой цехами и структурными подразделениями предприятия для производственно–хозяйственных нужд.
Основные задачи курсовой работы:
· освоить расчёты статей сметы накладных расходов участка сетей и подстанций;
· получить навыки в расчёте графика планово–предупредительного ремонта (ППР) электрооборудования участка сетей и подстанций;
· изучить организацию расчётов численности рабочих и составление штатного расписания участка сетей и подстанций.
Задание на курсовую работу содержит:
· потребляемая электроэнергия предприятием в плановый год от энергопредприятия;
· суммарная установленная мощность токоприёмников – заявленный максимум нагрузки предприятия;
· средний коэффициент загрузки трансформаторов;
· средневзвешенный косинус «фи»;
· тариф на электроэнергию энергоснабжающей организации:
а) постоянная часть (Р/кВт);
б) переменная часть (Р/кВт·ч);
· количество трансформаторных и распределительных подстанций;
· потери в сетях и трансформаторах;
· стоимость зданий и сооружений;
Необходимая дополнительная информация для расчётов дается в приложениях.
2.
Расчёт сметы накладных расходов участка сетей и подстанции
Определение накладных расходов участка сетей и подстанции производится на основании расчёта так называемой «сметы накладных цеховых расходов». Смета состоит из ряда регламентированных статей сметы, основные из которых приведены в табл.3.1.
Таблица 3.1- Основные статьи сметы накладных расходов участка сетей и подстанций
| Номер статьи сметы |
Наименование статьи |
Сумма расходов, тыс.р. |
| 3.1 |
Прямые расходы
На данную статью относятся расходы на оплату за потребленную предприятием электроэнергию от энергоснабжающей организации………………………………….
|
| 3.2 |
Накладные расходы
3.2.1.Амортизация оборудования, зданий и сооружений………………………..
3.2.2.Техническое обслуживание и ремонт (ТО и Р) оборудования, зданий и сооружений…………………………………...
3.2.3. Содержание оборудования, зданий и сооружений……..…………...………
3.2.4. Содержание аппарата управления…………………………………….
3.2.5. Расходы по охране труда………..
3.2.6. Расходы по рационализации и изобретательству……………………………..
|
| Итого: |
Рассмотрим порядок расчета статей сметы цеховых накладных расходов.
3. Определение прямых расходов
Прямые расходы для предприятий с установленной мощности свыше 750кВА определяются по двухставочному тарифу:
· основная ставка - оплата заявленного максимума нагрузки независимо от того, используется величина этого максимума или нет, Р/кВт;
· дополнительная ставка - плата за фактически потребленную электроэнергию по показаниям электросчетчиков, Р/кВт·ч.
Плата за потребленную электроэнергию определится:
Пэ
´
=T0
·Pmax
+Tд
·Эпотр
,тыс.р,
где: T0
- ставка по тарифу за установленную мощность, Р/кВт;
Pmax
- заявленный собственный максимум нагрузки потребителя, кВт;
Tд
- дополнительный тариф за фактически потребленную электроэнергию, Р/кВт·ч; Эпотр
- объем потребления электроэнергии потребителем, кВт·ч/ год.
3.1 Расчет статей накладных расходов
3.2.1 Амортизация оборудования, зданий, сооружений
На данную статью относятся амортизационные отчисления, рассчитанные линейным способом, на оборудование, здания и сооружения, находящихся на балансе участка сетей и подстанций.
Для определения амортизационных отчислений на оборудование необходимо произвести расчет его балансовой стойкости.
Порядок расчета.
1. Определяем установленную мощность трансформаторов на средней трансформаторной подстанции (ТП) на основании данных задания по формуле:
 , кВА,
где: -средняя установленная мощность трансформаторов на ТП, кВА;  -заявленный максимум нагрузки предприятия, кВт (по заданию);  -коэффициент загрузки трансформаторов;  -средневзвешенный косинус «фи»;  -число ТП.
2. Зная  , выбрать число и мощность трансформаторов, установленных на ТП;
3. Разработать однолинейную схему одной ТП;
4. Разработать однолинейную схему электроснабжения предприятия (кольцевую или радиальную);
5. Разработать однолинейную схему одной РП;
6. Выбрать необходимое оборудование на ТП и РП;
7. Определить сечение магистральных кабелей от РП;
8. Составить локальную смету на приобретение и монтаж электрооборудования участка. Форма локальной сметы приведена в приложении А. Необходимые данные для расчета сметы приведены в приложениях Б, В, Г, Д.
Примечания:
· В приложениях указаны цены 1992 года, приведенные к уровню цен 2008 года;
· При расчете длины прокладываемых кабелей принимать следующие расстояния:
- от РП энергопредприятия до РП предприятия -500-600м;
- между РП предприятия – 400м;
- от РП предприятия до ТП – 150-200м;
- между ТП предприятия – 150м.
Учет местных условий производства электромонтажных работ осуществляется начислением дополнительной заработной платы посредством расчетного коэффициента  , определяемого по формуле:
 ,
где:  -поясной коэффициент, начисляемый на основную (тарифную) заработную плату. Для Приморского края =1,2÷1,5;
 -коэффициент, учитывающий работу на высоте. В зависимости от высоты, на которой производятся электромонтажные работы, следует применять следующие значения :
от 0 до 8 м -1,0
от 8 до 15 м -1,1
 -коэффициент, учитывающий дальневосточную надбавку. Она установлена Правительством РФ в пределах 1,1÷1,3;
 - коэффициент, учитывающий непрерывный стаж работы на данном предприятии. Устанавливается при заключении коллективного договора на предприятии. Принимаем =1,1÷1,25.
Тогда общая стоимость электромонтажных работ ( определится по формуле:
 , тыс. р.
При расчете стоимости оборудования, установленного на ТП и РП участка, а также стоимости материальных затрат, необходимо на суммарную стоимость оборудования и материалов (графа 8 сметы) начислить транспортные расходы на доставку оборудования и транспортно-складские расходы на материалы. Транспортные расходы по доставке оборудования ( ) для Приморского края принимаем  от стоимости оборудования.
Транспортно-складские расходы на материалы ( ) для Приморского края принимаем  от стоимости материалов.
Общая стоимость оборудования и материалов ( ) определится по формуле:
 , тыс. р.,
где:  суммарная стоимость оборудования, тыс. р.;  суммарная стоимость материалов, тыс. р., и  определяются по графе 8 локальной сметы.
Тогда общая (балансовая) стоимость оборудования, материалов и монтажных работ определится по формуле:
 тыс. р.
Она лежит в основе расчета амортизационных отчислений на оборудование.
Балансовая стоимость зданий и сооружений ( ) дается в задании на курсовую работу.
Тогда балансовая стоимость оборудование, зданий и сооружений участка определится.
 тыс. р.
Расчет суммы амортизационных отчислений линейным способом производится по формуле:
 тыс. р.,
где:  норма амортизационных отчислений, %;  балансовая стоимость оборудования, зданий и сооружений, тыс. руб.
Норма амортизационных отчислений рассчитывается как величина обратная сроку полезного использования: где  - срок полезного использования, лет. Срок полезного использования - период, в течение которого использование объекта основных средств должно приносить доход предприятию или служить для выполнения задач, стоящих пред предприятием.
В соответствии с постановлением Правительства РФ от 01.01.2002г. №1 “О Классификации основных средств, включаемых в амортизационные группы”, высоковольтное оборудование напряжением свыше 1000 В. отнесено к шестой группе со сроком полезного использования свыше 10 лет до 15 лет включительно, а здания и сооружения отнесены к седьмой группе со сроком полезного использования свыше 15 лет до 20 лет включительно. В курсовой работе срок полезного использования студентом устанавливается самостоятельно в указанных выше диапазонах.
3.2.2 Техническое обслуживание и ремонт (ТО и Р) оборудования, зданий и сооружений
На данную статью относятся:
· заработная плата (основная, дополнительная и отчисления в фонд социального развития) рабочих, выполняющих техническое обслуживание и ремонт оборудование;
· стоимость потребленных ремонтно-строительных материалов.
Расходы на техническое обслуживание рассчитываются на основании графика плавно - предупредительного ремонта (ППР). График ППР составляется для высоковольтного оборудования одной ТП и одного РП по форме приложения И. Низковольтного оборудование, установленное на ТП и РП, для упрощения расчета графика не учитывается.
Расчет графика ППР производится в следующей последовательности:
1. В графе 2. “Наименование электрооборудования ” перечисляется все высоковольтное оборудование, установленное на ТП или РП. Рекомендуется составлять подробный перечень для одного фидера на ТП или РП. В соответствии с приложением Е - “Категории сложности ремонта высоковольтной электрической аппаратуры ”- рассчитать для него суммарную категорию сложности ремонта и применять ее для всех последующих однотипных фидеров. Для фидеров, отличающихся составом электрооборудования, определяется отдельно суммарная категория сложности ремонта. При этом силовые трансформаторы входят в перечень оборудования того фидера, на котором они установлены.
2. В графах 4 и 5 “Последний ремонт прошлого года” студент самостоятельно проставляет дату и вид ремонта и от этой даты на основании приложения Ж - “Нормативы ремонтных периодов электротехнического оборудования (для двухсменной работы)” – указывает вид и месяц последующих ремонтов. Работа оборудования на ТП и РП принимается трехсменной.
3. Определяем трудоемкость соответствующих видов ремонтов, умножив категорию сложности ремонта фидера на “Норматив трудоемкости ремонтов электрооборудования” (приложение З)
4. По графику ППР определяе6м суммарную категорию сложности ремонта (RТП,РП
= гр.3) и суммарную годовую трудоемкость ремонтов (TТП,РП
=гр.19) для ТП и РП.
Суммарная категория ремонтной сложности (R0
) и суммарная трудоемкость ремонтов (T0
) для всех ТП и РП рассчитываются по формулам:
 RТП
 nТП
 RРП
nРП
,
 ТП
nТП
 РП
nРП
.
При составлении графика ППР необходимо стремиться к равномерному распределению трудоемкости ремонтных работ по месяцам года.
5. На основании полученных данных графика ППР производим расчет численности ремонтного и обслуживающего персонала участка сетей и подстанций предприятия.
Численность ремонтного персонала (рабочих) определяется по формуле:
 , чел.,
где:  потребная численность рабочих для выполнения текущих, капитальных ремонтов и модернизации, чел.;
α=1.1÷1.15-коэффициент, учитывающий вспомогательное время на ремонтные работы (ознакомление с технической документацией, получение материалов и т.д.);
β=1.1÷1.3- коэффициент, учитывающий увеличение объема ремонтных работ на неплановые, выявленные в процессе работы;
 - суммарная годовая трудоемкость текущих и капитальных ремонтов, нормо-час;
 - суммарная годовая трудоемкость модернизации, проводимой одновременно с капитальным ремонтом. Определяется по сметам затрат на модернизацию. В курсовой работе модернизация оборудования не предусмотрена.
 - эффективный годовой фонд рабочего времени рабочего, час/год;
 - коэффициент перевыполнения норм (устанавливаются ОНОТ и З предприятия). Принимаем  .
Эффективный годовой фонд рабочего времени рассчитывается по формуле:
 , нормо-час/ чел. год,
где:  - число рабочих дней в плановом году;  - сменность работы;  - средняя продолжительность смены;  - количество часов сокращения рабочего времени в предпраздничные дни, ч.;  - планируемые потери рабочего времени рабочим, %. Принимаем
Численность обслуживающего (дежурного) персонала определяется по формуле:
 , чел.,
где:  - потребная численность дежурного персонала, чел.;  - суммарное количество ремонтных единиц электрооборудования всех ТП и РП;  - коэффициент сменности работы электрооборудования (принимаем  );  - нормативное количество ремонтных единиц для обслуживания на одного рабочего. Величина норматива устанавливается в зависимости от условий эксплуатации оборудования. Для ТП и РП принимаем  ремонтных единиц в смену.
Полученную численность ремонтного и обслуживающего персонала студент самостоятельно распределяет по квалификационным разрядам и по сменам (для дежурных).
5. Расчет заработной платы.
На участке повременно - премиальная форма оплаты труда.
Заработная плата рабочего по ремонту и техническому обслуживанию рассчитывается по формуле:
 , тыс.р.,
где:  -заработная плата рабочего i-го разряда, тыс.р.;  -часовая тарифная ставка рабочего i-го разряда, р./час;  -эффективный годовой фонд рабочего времени, н. - час/год;  -премия за выполнение показателей премирования (принимаем П=30% от тарифной заработной платы);  -расчетный коэффициент заработной платы (см. 3.2.1);  -отчисления на дополнительную заработную плату, % (принимаем  );  -отчисления в фонд социального развития, %. Устанавливается Правительством (На 2008 г  ).
Часовые тарифные ставки рабочих
| Квалификационный разряд |
3 |
4 |
5 |
6 |
| Часовая тарифная ставка, р./час |
22,5 |
25,0 |
27,0 |
29,4 |
Примечание. Часовые тарифные ставки взяты на участке сетей и подстанций ОАО «ХК Дальзавод» за 2008 год.
Расчет годового фонда заработной платы рабочих по ремонту и техническому обслуживанию производится по следующей форме:
| № п/п |
Тарифный разряд рабочего |
Часовая тарифная ставка, р./час |
Эффективный годовой фонд времени, н. час/год |
Расчетное число рабочих |
Тарифная заработная плата, р. |
Начисления на заработную плату ( ), р. |
Годовая заработная плата, р. |
Отчисления в фонд социального развития, р. |
Годовой фонд оплаты труда рабочих, тыс. р. |
| Основная заработная плата |
Дополнительная заработная плата |
Премия, р. |
Итого |
| 1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
| … |
… |
… |
… |
… |
… |
… |
… |
… |
… |
… |
… |
| Итого |
Расходы на материалы, используемые при ремонте и техническом обслуживании (запасные части, комплектующие, трансформаторное масло, обтирочный материал и т. п.), определяется пропорционально заработной плате ремонтного и обслуживающего персонала по формуле:
 , тыс.р.,
где:  -расходы на материалы, используемые при ремонте и техническом обслуживании;  -годовой фонд оплаты труда рабочих по ремонту и техническому обслуживанию участка.
3.2.3 Содержание оборудования, зданий и сооружений
На данную статью относятся:
• Стоимость материалов, израсходованных на хозяйственные нужды участка, а также на содержание электросети, отопительной сети, водоснабжения и канализации;
• Стоимость топлива на отопление, электроэнергии, воды, пара, потребленные на хозяйственные нужды участка.
Расходы на данную статью определяются расчетом сметы расходов на со- держание оборудования, зданий и сооружений или берутся по среднеста-тистическим данным за предыдущие годы.
В курсовой работе ориентировочно принимаем 2-3% от стоимости зданий, сооружений и оборудовании ( Ко
).
3.2.4 Содержание аппарата управления участка
На данную статью относятся: основная, дополнительная и отчисленная в фонд социального развития заработанная плата персонала управления и другие расходы по управлению участком. Расчет заработной платы аппарата управления производится по форме:
№
П
/П
|
Наименование
должности
|
Оклад, р.
|
Количество
работников
|
Месячная зара
ботная плата, р.
|
Годовая тариф-
ная заработная
плата, р.
|
Премия, р. |
Начисления на заработную плату, р. |
Годовая заработная плата, р. |
Отчисления в
фонд соцраз-
вития, р.
|
Годовой фонд оплаты труда, тыс. р. |
| 1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
| Итого |
Состав аппарата управления :
начальник участка – 1 ед.
начальник смены – 3 ед.
мастер – 1 ед.
бухгалтер – 1 ед.
Премию принимаем 30% от тарифной заработной платы.
Месячные оклады работникам аппарата управления даются препо -давателем.
3.2.5 Расходы по охране труда
На данную статью относятся:
• Расходы на предупреждение несчастных случаев, предусмотренных правилами и инструкциями;
• Расходы на предупреждение заболеваний на производстве;
• Расходы на приобретение индивидуальных средств защиты, стоимость спецодежды и спецобуви, очков, диэлектрических перчаток, изолирующих резиновых ковриков, измерительных штанг и т.п.
Сумма расходов на охрану труда определяется расчетом сметы.
В курсовой работе принимаем расходы на охрану труда по 15.0 тыс.р. на каждые ТП и РП
3.2.6 Расходы по рационализации и изобретательству
На данную статью относятся денежные выплаты, связанные с изобретательством, техническими усовершенствованиями и рационализаторскими предложениями.
Расходы по данной статье условно принимаем по 5.5 тыс.р. на каждый ТП и РП.
4. Расчет плановой производственной себестоимости электро- энергии
После расчета сметы накладных расходов участка сетей и подстанций, определяем плановую производственную себестоимость электроэнергии по формуле:
 , р/кВт.ч.,
где А – сумма расходов по статьям сметы, тыс. р.; Эг – годовое потребление электроэнергии предприятием, кВт.ч (по заданию); Эп – потери электроэнергии в сетях и трансформаторах, % (по заданию)
По рассчитанной производственной себестоимости будет оплачиваться потребленная электроэнергия всеми подразделениями предприятия. Она войдет в расчет калькуляционной себестоимости выпускаемой продукции.
Приложение А
Локальная смета.
На приобретение и монтаж электрооборудования участка сетей и подстанций предприятия.
Сметная стоимость…………...тыс.р.
в том числе
Оборудование……………... ...тыс.р.
монтажные работы …….…....тыс.р.
сметная заработная плата.. …тыс.р.
№
П
/П
|
Наименование
оборудования
и
монтажных
работ
|
Единица
измерения
|
Количество |
стоимость ед. р. |
общая ст-ть тыс.р. |
| Оборудование |
монт. работ |
Оборудование |
монт. работ |
| Общая |
В том числе
зарплата
|
Общая |
В том числе
зарплата
|
| 1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
| итого |
Приложение Б
Монтаж распределительных устройств напряжением 3-20 кв.
№
П
/П
|
Наименование вида
монтажных работ
|
ед
изм.
|
цена монтажа р. |
| общая |
в т.ч.
зар. плата
|
| 1 |
Установка и монтаж трансформатора до 35 кв. с естественным охлаждением мощностью: |
| до 400 кВА |
шт. |
478,8 |
209,0 |
| до 630 кВА |
-- |
573,0 |
247,4 |
| до 1000 кВА |
-- |
1292,0 |
532,0 |
| до 1600 кВА |
-- |
1805,0 |
760,0 |
| 2 |
Ревизия трансформатора перед установкой: |
| до 400 кВА |
шт. |
416,0 |
193,8 |
| до 1000 кВА |
-- |
988,0 |
495,0 |
| до 1600 кВА |
-- |
1862,0 |
798,0 |
| 3 |
Монтаж камеры КСО с масляным выключателем и разъединителем |
-- |
493,0 |
223,3 |
| 4 |
Монтаж камеры КСО с трансформатором напряжения |
-- |
342,0 |
145,4 |
| 5 |
Монтаж камеры КСО с силовыми предохранителями и разъединителями |
-- |
253,7 |
102,6 |
| 6 |
Монтаж алюминиевых шин сечением: |
| до 250 мм2
|
100 м. |
914,9 |
368,6 |
| до 500 мм2
|
-- |
1387,0 |
554,8 |
| до 1000 мм2
|
-- |
1624,5 |
662,2 |
| 7 |
Прокладка кабелей до 35 кв. в готовой траншее сечением: |
| до 3*150 мм2
|
100 м. |
187,2 |
54,2 |
| до 3*185 мм2
|
-- |
227,0 |
67,5 |
| до 3*240 мм2
|
-- |
309,7 |
86,5 |
| 8 |
Устройство постели при одном кабеле в траншее |
100м |
109,3 |
30,4 |
| 9 |
На каждый последующий кабель добавить к позиции 8 |
-- |
35,2 |
10,5 |
| 10 |
Покрытие кирпичом одного кабеля, проложенного в траншее |
-- |
95,0 |
26,6 |
| 11 |
На каждый последующий кабель добавить к позиции 10 |
-- |
54,2 |
14,3 |
| 12 |
Разделка концевая в резиновой перчатке для кабеля до 10,0 кв. сечением: |
| до 150 мм2
|
шт. |
89,3 |
26,6 |
| до 185 мм2
|
-- |
96,0 |
27,6 |
| до 240 мм2
|
-- |
100,7 |
29,5 |
Приложение В
Оптовые цены на трансформаторы силовые общего назначения.
тип
трансформатора
|
Номинальная
мощность, кВА
|
Напряжение, кВ |
оптовая
цена р.
|
| высшее |
низшее |
| ТМ – 100/10 УI |
100 |
6,0 |
0,4 |
5400 |
| ТМ – 160/10 УI |
160 |
6,0 |
0,4 |
7030 |
| ТМ – 250/10 УI |
250 |
6,0 |
0,4 |
9400 |
| ТМ – 400/10 УI |
400 |
6,0 |
0,4 |
13400 |
| ТМ – 630/10 УI |
630 |
6,0 |
0,4 |
19300 |
| ТМ – 1000/10 УI |
1000 |
6,0 |
0,4 |
18700 |
| ТМ – 1600/10 УI |
1600 |
6,0 |
0,4 |
25800 |
Приложение Г
Оптовые цены на аппаратуру, электрическую, высоковольтную.
№
П
/П
|
Наименование оборудования |
напря-
жение кВ.
|
Ток пер-вичных
цепей, А.
|
Оптовая
цена
р./шт
|
| 1 |
Шкаф со штепсельным разъединителем |
10,0 |
630,0 |
23560 |
| 2 |
Шкаф со штепсельным разъединителем и трансформаторами тока ТЛ – 10 – 0,5/р - 600 |
10,0 |
630,0 |
26220 |
| 3 |
То же с трансформаторами тока
ТЛ – 10 – 0,5/р - 1000
|
10,0 |
1000,0 |
26600 |
| 4 |
Шкаф с силовыми предохранителями и трансформаторами тока ТЛ – 10 – 0,5/р - 600 |
10,0 |
630,0 |
22800 |
| 5 |
Шкаф с силовыми выключателями и трансформаторами тока ТЛ – 10 – 0,5/р - 600 |
10,0 |
630,0 |
61940 |
| 6 |
То же с трансформаторами тока ТЛ – 10 – 0,5/р - 1000 |
10,0 |
1000,0 |
63270 |
| 7 |
Шкаф с аппаратурой и трехфазным трансформатором напряжения НТМИ – 6 |
10,0 |
630,0 |
22420 |
Приложение Д
Оптовые цены на кабельные изделия
| Наименование |
Единицы измерения, м |
Оптовая цена |
| Кабель 3 * 150 мм2
|
1000,0 |
51300 |
| Кабель 3 * 185 мм2
|
1000,0 |
57000 |
| Кабель 3 * 240 мм2
|
1000,0 |
66500 |
Приложение Е
Категория сложности ремонта высоковольтной электрической аппаратуры (Р.Е.)
№
П
/П
|
Наименование аппаратуры |
Тип |
Номи-
нальный
ток, А.
|
Категория
сложности
ремонта
|
| 1 |
Трансформатор силовой |
ТМ-100/10 |
10,0 |
| ТМ-250/10 |
12,0 |
| ТМ-400/10 |
14,0 |
| ТМ-6300/10 |
17,0 |
| ТМ-1000/10 |
22,0 |
| ТМ-1600/10 |
34,0 |
| 2 |
Выключатель силовой |
ВВ – 10 |
630 |
6,0 |
| ВВ - 10 |
1000 |
7,0 |
| 3 |
Штепсельный разъединиетль |
630 |
1,5 |
| 1000 |
2,0 |
| 4 |
Привод выключателя |
2,0 |
| 5 |
Трансформатор тока |
ТЛ – 10 |
1,5 |
| 6 |
Трансформатор напряжения |
НТМИ - 6 |
3,5 |
| 7 |
Предохранитель силовой |
ПК - 6 |
0,3 |
| 8 |
Высоковольтные сборные и соединительные шины (одной ячейки) |
2,0 |
| 9 |
Кабель, проложенный в земле сечением : |
| до 3*185 мм2
на 1000м |
7,0 |
| до 3*240 мм2
на 1000м |
8,0 |
| 10 |
Щитовые электроизмерительные приборы
(на 1 прибор)
|
1,0 |
| 11 |
Приборы защиты и автоматики ( на 1 линию) |
2,0 |
Примечание: Категория сложности ремонта комплексного распределительного устройства (фидера) определяется суммой ремонтных единиц всех аппаратов.
Приложение Ж
Нормативы ремонтных циклов и межремонтных периодов электротехнического оборудования (для двухсменной работы).
№
П
/П
|
Наименование оборудования
|
Ремонтный
цикл,
месяц.
|
Межре-
монтный
период,
месяц.
|
| 1 |
Выключатели силовые и разъединители с приводами |
72 |
12 |
| 2 |
Предохранители высоковольтные |
72 |
12 |
| 3 |
Комплексные распредустройства |
72 |
12 |
| 4 |
Сборные шины |
36 |
12 |
| 5 |
Силовые трансформаторы |
84 |
12 |
| 6 |
Кабельные линии, проложенные в траншеях |
240 |
12 |
Примечание: При расчете ремонтных циклов и межремонтных периодов для одно- и трехсменной работы оборудования необходимо данные таблицы умножить на поправочные коэффициенты:
для трехсменной работы - 0,6
для односменной работы - 1,4
Приложение З
Норматив трудоемкости ремонтов электрооборудования для единицы ремонтной сложности (Р.Е,)
| Работы |
Нормы времени, нормо – ч. |
| Капитальный ремонт |
Текущий ремонт |
| Станочные |
2,0 |
0,5 |
| Электрослесарные |
10,0 |
3,0 |
| Прочие |
3,0 |
0,5 |
| Всего |
15,0 |
4,0 |
| 1 |
№
П
/П
фи
де
ра
|
Приложение И
Годовой график ремонта высоковольтного электрооборудовния на 20__ год.
|
| Итого |
2 |
Наименование
электро-оборудования
|
| 3 |
Кате-
гория
слож-
ности
ремонта
Р.Е.
|
| 4 |
дата |
Последний
ремонт
прошлого
года
|
| 5 |
вид |
| 6 |
сменность
работы
|
| 7 |
I |
Виды ремонта по месяцам и трудоемкость ремонта, нормо – час. |
| 8 |
II |
| 9 |
II |
| 10 |
IV |
| 11 |
V |
| 12 |
VI |
| 13 |
VII |
| 14 |
VII |
| 15 |
IX |
| 16 |
X |
| 17 |
XI |
| 18 |
XII |
| 19 |
Итого |
7. Задания на курсовую работу.
| № задания |
Потребляемая эл.
энергия в год (Эпотр), млн. кВт.ч
|
Заявленный максимум нагрузки (Pmax), кВт |
Средний коэф. загрузки
трансформаторов, %
|
Средневзвешенный
Cosφ
|
Тариф на
электро-
энергию
|
Количество РП, шт. |
Количество ТП, шт. |
Потери в сетях и трансфор- маторах, % |
Стоимость зданий и соруже- ний, млн.р. |
Заявленнй Pmax
р./кВт
|
Потребленная эл. эн.
Э потр, р/кВт.ч.
|
| 1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
| 1 |
45 |
9500 |
64 |
0.81 |
285 |
2.38 |
2 |
16 |
4.1 |
2.85 |
| 2 |
65 |
11500 |
61 |
0.84 |
342 |
1.43 |
2 |
18 |
4.3 |
3.52 |
| 3 |
83 |
14000 |
57 |
0.87 |
313 |
1.90 |
2 |
21 |
4.5 |
4.18 |
| 4 |
100 |
16000 |
55 |
0.90 |
456 |
1.80 |
2 |
23 |
3.9 |
4.56 |
| 5 |
115 |
18000 |
54 |
0.89 |
456 |
2.09 |
2 |
24 |
3.8 |
4.70 |
| 6 |
128 |
19500 |
54 |
0.85 |
428 |
1.14 |
2 |
25 |
3.9 |
5.06 |
| 7 |
145 |
21000 |
57 |
0.91 |
342 |
0.86 |
2 |
25 |
3.8 |
5.06 |
| 8 |
150 |
21500 |
58 |
0.83 |
342 |
1.05 |
2 |
27 |
3.7 |
5.32 |
| 9 |
158 |
22500 |
61 |
0.92 |
285 |
2.38 |
2 |
27 |
3.8 |
5.32 |
| 10 |
165 |
23000 |
63 |
0.89 |
342 |
1.43 |
2 |
28 |
3.8 |
5.89 |
| 11 |
173 |
24000 |
68 |
0.88 |
313 |
1.90 |
2 |
28 |
3.9 |
5.89 |
| 12 |
184 |
25000 |
59 |
0.87 |
456 |
1.80 |
2 |
28 |
4.1 |
5.89 |
| 13 |
195 |
26000 |
64 |
0.85 |
456 |
2.09 |
3 |
30 |
4.2 |
6.65 |
| 14 |
202 |
28000 |
55 |
0.91 |
428 |
1.14 |
3 |
30 |
4.3 |
6.65 |
| 15 |
210 |
29000 |
64 |
0.86 |
342 |
0.86 |
3 |
31 |
4.4 |
7.22 |
| 16 |
218 |
31000 |
59 |
0.82 |
342 |
1.05 |
3 |
31 |
4.5 |
7.22 |
| 17 |
235 |
34000 |
62 |
0.92 |
285 |
2.38 |
3 |
34 |
4.8 |
8.17 |
| 18 |
241 |
35000 |
61 |
0.86 |
342 |
1.43 |
3 |
34 |
4.9 |
8.17 |
| 19 |
250 |
36000 |
62 |
0.87 |
313 |
1.90 |
3 |
34 |
5.1 |
8.17 |
| 20 |
256 |
36500 |
66 |
0.91 |
456 |
1.80 |
3 |
35 |
5.2 |
8.93 |
| 21 |
264 |
37500 |
65 |
0.90 |
456 |
2.09 |
3 |
35 |
5.4 |
8.93 |
| 22 |
273 |
38500 |
66 |
0.92 |
428 |
1.14 |
3 |
35 |
5.5 |
8.93 |
| 23 |
280 |
39000 |
64 |
0.89 |
342 |
0.86 |
3 |
35 |
5.7 |
8.93 |
| 24 |
286 |
39500 |
67 |
0.91 |
285 |
1.05 |
4 |
36 |
5.9 |
10.07 |
| 25 |
290 |
40000 |
63 |
0.86 |
342 |
2.38 |
4 |
36 |
5.8 |
10.07 |
| 26 |
295 |
40500 |
62 |
0.88 |
285 |
1.43 |
4 |
36 |
5.9 |
10.07 |
| 27 |
300 |
41000 |
61 |
0.85 |
342313 |
1.90 |
4 |
36 |
5.9 |
10.07 |
| 28 |
310 |
41500 |
60 |
0.89 |
456 |
1.80 |
4 |
37 |
5.7 |
10.30 |
| 29 |
315 |
42500 |
64 |
0.91 |
456 |
2.09 |
4 |
38 |
5.5 |
10.64 |
| 30 |
320 |
43500 |
57 |
0.90 |
428 |
1.14 |
4 |
38 |
5.8 |
10.64 |
Содержание
Введение
1. Цель и задачи курсовой работы
2. Задание на курсовую работу
3. Расчет сметы накладных расходов участка сетей и подстанций
3.1 Определение прямых расходов
3.2 Расчет статей накладных расходов
3.2.1 Амортизация оборудования зданий, сооружений
3.2.2 Техническое обслуживание и ремонт (ТО и Р) оборудования
зданий и сооружений
3.2.3 Содержание оборудования, зданий и сооружений
3.2.4 Содержание аппарата управления участка
3.2.5 Расходы по охране труда
3.2.6 Расходы по рационализации и изобретательству
4. Расчет плановой производственной себестоимости электроэнергии
5. Заключение
6. Приложения А-И
7. Задания на курсовую работу
|
