МОСКОВСКИЙ АВТОМОБИЛЬНО-ДОРОЖНЫЙ

ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ (МАДИ)

Кафедра «Автомобильные перевозки »

Курсовая работа

Разработка международного маршрута перевозок груза

Выполнил: студент гр. 5АП3

Федотов М.А.

Москва 2010 г.

Содержание

Введение

Исходные данные

Упаковка и размещение груза в кузове транспортного средства

Технико-эксплуатационные характеристики АТС

Расчет осевых нагрузок

Устройства для контроля режима труда и отдыха водителя

Тахограф KIENZLE 1324

Определение маршрута доставки груза

Вывод

Источники информации

груз маршрут транспортный

Введение

В данной работе будет разработан международный маршрут. Необходимо перевезти груз (целлюлоза) в экспортном направлении (из Москвы в Прагу), а также в импортном направлении вывезти груз (мужские ботинки) из Праги в Москву автомобильным транспортом. В качестве транспортных средств был выбран автомобиль-тягач Renault Premium 37019T и полуприцеп Fliegl .

Для разработки маршрута потребуется выбрать способ упаковки перевозимого груза, для чего потребуется определить массу и размеры единицы груза, определить расположение груза в кузове транспортного средства, выбрать способы погрузки-разгрузки. Также необходимо представить графическую схему маршрута, указать пункты погранпереходов, определить пункты отдыха водителей и др. По итогам выполнения работы необходимо рассчитать и предоставить в виде таблицы основные технико-эксплуатационные показатели.

Таблица 1. Исходные данные

Упаковка и размещение груза в кузове транспортного средства

Экспортный груз

Грузом, который перевозится в экспортном направлении, является целлюлоза,а именно хлопковая целлюлоза. Хлопковая целлюлоза производится в кипной форме. Размер кип равен 1200х500х500 мм, вес кип 50 кг. Кипы упаковываются в крафт-бумагу и джутовую ткань. А также продукция может обтягиваться полипропиленовой пленкой и стягиваться пластиковой лентой.

Рис.2.1. Хлопковая целлюлоза (см. [4])

Согласно главе XVI “Правил перевозки грузов автомобильным транспортом”:

При перевозках бумаги и целлюлозы перевозчики, грузоотправители и грузополучатели обязаны предпринимать меры по предохранению этой продукции от механических повреждений и атмосферных осадков.

Для перевозки бумаги и целлюлозы перевозчик должен выделять автотранспортные средства с чистым и сухим кузовом типа фургон, не имеющим внутри острых выступов. По соглашению сторон, перевозчик может выделять автотранспортные средства общего назначения с наращенными бортами кузова и обеспеченные необходимым такелажем (брезент, увязочные приспособления и др.).

Далее кипы укладываются на поддон размером 1200мм x1000мм. Один слой состоит из 2 кип. Исходя из грузоподъёмности и ограничения высоты транспортного пакета, на поддон укладываются 5 слоёв по 2 кипы. Масса нетто транспортного пакета равна 500 килограмм, а масса брутто 520 килограмм.

Рис. 2.2. Схема укладки коробок на поддон.

Таблица 2. Поддон 1200х1000 ГОСТ 9078-84

Рис 2.4. Схема расположения поддонов в полуприцепе (вид сверху)

Рис 2.5. Схема расположения поддонов с коробками в полуприцепе

(вид сзади)

В полуприцеп возможно загрузить 26 поддонов. В итоге получаем, что суммарная загрузка составляет 26*520+26*25=14170 кг (где 25кг - масса поддона). Зная грузоподъёмность полуприцепа (28400кг) рассчитаем коэффициент использования грузоподъёмности, который равен:

γ =14170/28400=0,50

Таблица 3. Характеристики экспортного груза

Импортный груз

Грузом, который перевозится в импортном направлении, является ботинки мужские в коробках.

Рис.2.6. Коробка с обувью (См. [5])

Первичной упаковкой обуви является картонная коробка размером 340x210x120 мм. Масса нетто 1500 г, масса брутто 1540 г. Затем коробку с обувью упаковывают в жёсткую картонную коробку размером 840x340x360 мм. В одну коробку помещается 12 коробок с обувью. Масса нетто

18,48(12*1540)кг, а масса брутто 19,5(12*1540+масса коробки(1,2))кг. Далее коробки укладываются на поддон размером 1200мм x 1000мм, один слой состоит из 3 коробок. Исходя из грузоподъёмности и ограничения высоты транспортного пакета, на поддон укладываются 7 слоев по 3 коробоки. Масса нетто транспортного пакета равна 409,5(19,5*7*3) килограмм, а масса брутто 434,5 килограмм.

Рис.2.7. Схема расположения коробок на поддоне

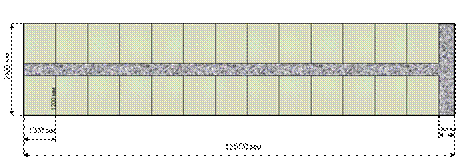

Рис. 2.8. Схема расположения поддонов в полуприцепе (вид сверху)

Рис. 2.9.Схема расположения коробок на поддоне в полуприцепе (вид сбоку)

В полуприцеп возможно загрузить 26 поддона. В итоге получаем, что суммарная загрузка составляет 26*409,5+26*25=11297 кг (где 25кг - масса поддона). Зная грузоподъёмность полуприцепа (28400кг) рассчитаем коэффициент использования грузоподъёмности, который равен:

γ = 11297/28400=0,40

Таблица 4. Характеристики экспортного груза

Технико-эксплуатационные характеристики АТС

В качестве подвижного состава представлен седельный тягач Renault Premium 370 19T Luxe ZI E (Рис.3.1) и полуприцеп Fliegl SDS 350 (Рис.3.2). Для удобства сведём их технические характеристики в соответствующие таблицы.

Параметры тягача

Рис.3.1 Седельный тягач Renault Premium 370 19T Luxe ZI E

(См.[9] источника информации)

Таблица 5. Технико-эксплуатационные характеристики седельного тягача

Параметры прицепа

Для перевозки бал выбран тентовый прицеп Fliegl SDS 350

Рис.3.2 Прицеп Fliegl SDS 350 (См.[8] источника информации)

Таблица 6. Технико-эксплуатационные характеристики полуприцепа Fliegl SDS

Таблица 7. Параметры автопоезда

Таблица 8. Фактическая загрузка полуприцепа

Расчет осевых нагрузок

Рис.4.1 Основные нагрузки, действующие на полуприцеп и тягач

При расчёте осевых нагрузок примем, что центр масс загруженного полуприцепа будет совпадать с его геометрическим центром, так как загрузка практически однородна в горизонтальном сечении.

Рис.4.2. Тягач Renault Premium 370 19T Luxe ZI E (см.[1])

Расчет осевых нагрузок в экспортном направлении

Расределение собственной массы тягача – 6713 кг:

- передняя ось тягача - 2181 кг

- задняя ось тягача - 4532 кг

Распределение собственной массы полуприцепа – 6600 кг:

- опорно-сцепное устройство - 1700 кг

- оси полуприцепа – 4900 кг

Опорно-сцепное устройство

Оси полуприцепа:

В результате сцепки тягача с полуприцепом на осях тягача возникают дополнительные нагрузки от перераспределения полной массы полуприцепа:

- сила тяжести, действующая на опорно-сцепное устройство

Распределение полной массы тягача по его осям:

Задняя ось тягача

Передняя ось тягача

Расчет осевых нагрузок в импортном направлении

Опорно-сцепное устройство:

Оси полуприцепа

Распределение полной массы тягача по его осям:

Задняя ось тягача

Передняя ось тягача

Устройства для контроля режима труда и отдыха водителя

Тахограф – бортовое техническое средство измерения, предназначенное для непрерывной индикации и регистрации в автоматическом режиме скорости движения, пробега автомобиля, периодов времени труда и отдыха водителей. Применение тахографа позволяет: - повысить безопасность движения;- участвовать в перевозках на территории стран СНГ и Евросоюза;- обеспечить правовую защиту водителей; - объективно рассчитываться с заказчиком перевозок; - избежать "левых" рейсов; - объективно оценить качество планирования маршрута и профессиональные навыки водителя.

В соответствии с международными требованиями для стран ЕСТР по организации режима труда и отдыха водителей транспортных средств, грузовые автомобили, совершающие международные перевозки, а также автобусы международного и междугородного сообщения должны быть оборудованы приборами контроля режима труда и отдыха водителей - тахографами. Опыт государств, где применение тахографов обязательно, убедительно доказывает снижение аварийности на 30%, снижение непредвиденных ремонтов в 3 раза. Наличие тахографа исключает необходимость водителю доказывать свою правоту сотрудникам ГИБДД.

Рис.5.1 Тахограф KIENZLE 1324 (См.[7])

Показатели тахографа: - Вынос передней крышки 109 мм- Угол откидывания передней крышки 69 градусов - Формат автомагнитолы ISO 7736- Удобный жидкокристаллический дисплей 2х16 символов- Автоматическая запись периодов езды- Выход для оптической передачи данных- Сигнал контроля наличия диаграммного диска, закрытия крышки, исправности тахографа- Сигнал превышения заранее выбранного предела скорости- Автоматическое отключение двигателя привода диаграммного диска после 25 часов (сокращение потребления тока)- Возможность автоматизированной обработки диаграммных дисков Индикация передней панели тахографа: - Скорость- Дата и время- Общий и суточный пробег- Режим работы водителей- Контроль работы тахографа Показатели записи тахографа: - Скорость- Пробег- Периоды времени работы и отдыха- Вскрытие крышки тахографа- Время записи на одном диске 24 часа- 1 или 2 водителя Периоды времени: - Время управления автомобилем- Время присутствия на рабочем месте- Время прочей работы- Перерывы и время отдыха

Таблица 9. Технические характеристики тахографа

Определение маршрута доставки груза

Ориентируясь на минимальную протяженность маршрута и на минимальные временные затраты, выберем следующий маршрут:

Россия (Москва) – Беларусь – Польша – Чехия (Прага)

Рис.6.1 Маршрут Москва – Прага

(См.[3] источника информации)

Так как маршрут проходит через разные страны, нам необходимо будет пройти через пункты погранперехода.

Маршрут включает следующие пункты погранперехода и потратит на их прохождение следующее количество времени:

a) В экспортном направлении:

Россия – Беларусь – 12 ч

Беларусь – Польша – 8 ч

Польша–Чехия– 0,5 ч

Итого: затраты времени на прохождение погранпереходов в экспортном направлении составляют 20,5 час.

b) В импортном направлении:

Чехия – Польша– 0,5 ч

Польша – Беларусь – 8 ч

Беларусь – Россия – 12 ч

Итого: затраты времени на прохождение погранпереходов в импортном направлении составляют 20,5 час.

Таблица 10. Протяженность участков маршрутов доставки грузов

(См.[3] источника информации)

Средняя скорость движения составляет 60 км/ч

Как мы видим из таблицы, протяженность маршрута в одном направлении составляет 1890 км, а за полный оборот транспортное средство проходит 3780 км.

Время движения в одном направлении составляет 31 часов 30 минуту, однако нам необходимо также учитывать время водителя на отдых и затраты времени на погранпереходы.

Согласно Европейскому соглашению о режиме труда и отдыха водителей (ЕСТР) ежедневная продолжительность управления автотранспортным средством не должна превышать девяти часов, а после непрерывного управления автотранспортным средством в течение четырех с половиной часов водитель должен сделать перерыв не менее чем на 45 минут, если не наступает период отдыха. Этот перерыв может быть заменен перерывами, продолжительностью не менее 15 минут каждый, распределяемыми в течение периода управления так, чтобы в сумме они составляли не менее 45 минут.

В течение каждых 24 часов водитель должен иметь непрерывный ежедневный отдых продолжительностью не менее 11 часов. Ежедневный период отдыха может использоваться на автотранспортном средстве, если на нем имеется спальное место и это автотранспортное средство находится на стоянке.

Составим таблицу, в которой укажем пункты отдыха водителя, временные затраты на них, а также затраты времени на погранпереходы.

Таблица 11. График движения водителя при движении в экспортном направлении

Таблица 12. Затраты времени при движении в импортном направлении

(См.[3] источника информации)

Из таблицы «Экспорт» следует, что время на доставку груза в экспортном направлении будет составлять 127 часов 6 минут, что займёт у водителя 6суток.

Из таблицы «Импорт» следует, что время на доставку груза в импортном направлении будет составлять 127 часов 6 минуты, что также займёт у водителя 6 суток.

Учитывая время водителя на отдых, весь маршрут составит 254 часов, а именно 11 суток.

Расход топлива по маршруту можно определить по следующей формуле:

Qн = 0,01*(Нsa*S + Hw*W)*(1 + 0,01*D)

Нsa = Hs + Hw*Gпр , где

Hs – базовая норма расхода топлива для автомобиля-тягача Renault Premium 370 (18,5 л/100км)

Hw – норма расхода топлива на перевозку полезного груза

(1,3 л/100км)

D – надбавка за работу в зимнее время (6%)

Gпр – масса снаряженного полуприцепа (6,6 т)

S – пробег (3780 км)

W – транспортная работа (48132,63ткм)

Нsa – норма расхода топлива на пробег автопоезда в составе тягач Renault Premium 370 с полуприцепом Fliegl SDS 350.

Нsa = 18,5 + 1,3*6,6 = 27,08 (л/100км)

Qн =0,01*(27,08*3780+1,3*48132,63)*(1+0,06)=

=0,01*(102362,4+62572,4)*1, 06 = 0,01*164934,8*1, 06 = 1748,3 (л)

Таблица 13. Требования и условия перевозок в странах следования маршрута

(См.[6] источника информации)

* Документы на перевозчика

· водительское удостоверение

· контрольная книжка водителя

Документы по ТС

· свидетельство регистрации ТС

· разрешение на въезд в страну и на движение транзитом

· свидетельство о страховании гражданской ответственности

· свидетельство о допущении ТС к перевозкам на особых условиях

Документы по перевозимым грузам

· Международная товарно-транспортная накладная

· Книжка МДП

· Грузовая таможенная декларация

Путевой лист

Таблица 14. Технико-эксплуатационные показатели маршрута

Вывод

1. Использование грузоподъёмности полуприцепа в экспортном направлении составило 42%, а в импортном - 34%.

2. Маршрут пролегает на территории 4 стран.

3. Продолжительность доставки груза от грузоотправителя до грузополучателя не отличается.

4. Суммарная продолжительность прохождения таможен в экспортном и импортном направлении составило 41 час, что составляет 16% от общего времени оборота.

5. Расчётное количество кругорейсов за год равно 26 раза.

6. Нормируемый расход топлива за оборот составил 1748,3 литра, при базовом расходе топлива в 18,5л/100км.

Источники информации

1. Справочник «Современные грузовые автотранспортные средства»

2. Курс лекций по дисциплине «Международные автомобильнве перевозки», Атрохов Н.А.

3. Информационная система по грузоперевозкам - http://www.ati.su/Default.aspx

4. Данные о хлопковой целлюлозе - www.ipi.nnov.ru

5. Данные о коробке с обувью - www.free-lancers.netusersunurkiprojects53320.jpg

6. Транспортно-информационные сервер - http://www.lardi-trans.com/

7. Информация о тахографе- www.uralst.ru

8. Информация о полуприцепе - www.ati.com.

9. Информация о тягаче - www.gruzovik.com.

10. Данные о поддоне - http://xorspoddon.ru/poddon-tipovoj-1200x1000-2
