Реферат: Электронные системы индивидуального управления отбора рабочих органов узорообразования

1.Электронные системы индивидуального управления (отбора) рабочих органов узорообразования. Принцип действия, технологические возможности.

Программный отбор игл успешно решается путем применения электронных систем, в состав которых входит ЭВМ. Однако нужно отметить, что с применением электронных систем программного отбора игл не изменяется состав петлеобразующей системы и принцип работы качающихся толкателей. Подтвердим это примером работы толкателей на кругловязальной машине с электронной системой программного отбора игл КЛК-14Э. На рисунке 2.14,а показано расположение иглы И и качающегося толкателя КТ в игольном пазу цилиндра 1 . Толкатель КТ находится в положении І, когда его рабочая пятка 2 попадает в зону действия заключающего клина 3 . В таком положении толкатель КТ подходит к отбирающей платине 4 рис 2.14б и, продолжая двигаться по стрелке а, встречает своей рисунчатой пяткой РП с наклонной плоскостью 5 ; поворачивая отбирающую пластину по стрелке б, толкатель прижимает ее хвостовиком к электромагниту 6 . Если в соответствии с программой вязания необходимо отобрать иглу, электромагнит получает команду программоносителя и удерживает отбирающую платину за хвостик в поднятом положении. В этом положении пластины выступ 8 находится на уровне пятки РП толкателя. Двигаясь дальше, толкатель КТ своей пяткой РП подходит к выступ 8 , откланяется им по стрелке в и утапливается в паз цилиндра, занимая положение ІІ (показано пунктиром рис 2.14, а).

В положении ІІ толкателя рабочая пятка 2 выходит из зоны действия заключающего клина 3 .

Если электромагнит не получает команды от программоносителя отбирающая пластина, после того как рисунчатая пятка под действием пружины и выступ 8 оказывается расположенным ниже уровня рисунчатой пятки. Толкатель проходит мимо отбирающей пластины, не меняя своего положения І , и выполняет рабочее движение вдоль игольного паза от заключающего клина.

Следовательно, электронная система управления регулирует положение отбирающей пластины. Качательное движение толкателя - введение его рабочей пятки в зону заключающего клина и выборочное выведение его из этой зоны (утапливание толкателя) – осуществляется механическим путем: в первом случае – под действием радиального клина, во втором – под действием выступа отбирающей пластины, которая также играет роль радиального клина. При этом числом рисунчатых пяток определяется размер раппорта рисунка. Он зависит от частоты рабочего процесса машины и быстродействия электронной системы программного отбора игл.

Значительно меньшую производственную площадь занимают рашель-машины с электронными механизмами селекторно-группового отбора РОУ. Принципиальная схема такого электрон­ного механизма отбора приведена на рис. 2.86. ПЗУ механизма является магнитная лента. Сигналы, записанные на магнитной ленте, по КС поступают в узел управления (УУ), представляю­щий собой микропроцессор, содержащий блоки ФАО и ФК.0

(см. схему 2.1), и передаются в узел отбора (УО). Работа ПЗУ и УО синхронизирована с вращением главного вала машины.

УО представляет собой блок, содержащий для каждой из гребенок ос­нововязальной машины устройство интегратора сдвигов (рис. 2.87). Каж­дая из гребенок 2 с ушковинами 1 через шарнирную тягу 4 прижата пру­жиной 3 к ползуну 5, перемещающемуся в пазу 32 корпуса 33 устройства интегратора сдвигов. В этом же пазу свободно размещены ползуны 8, 10, 12, 14, 16. Каждый из ползунов в правой части имеет профильные скосы, по которым перемещается, как это показано для ползуна 5, ролик 6 рычага отбора 7. Правый конец рычага отбора 7 свободно посажен на ось, уста­новленную на ползуне 8; правые концы рычагов 9, 11, 13, 15 аналогично посажены на оси соответственно ползунов 10, 12, 14, 16, а конец рычага 17 —

Рис. 2.87. Устрой­ство интегратора сдвигов гребенок

на ось выступа 18 корпуса. Все ползуны под действием пружины 3 прижаты своими скосами к роликам рычагов и выступу 18 корпуса устройства инте­гратора сдвигов. Каждый из рычагов отбора может занимать два положе­ния: рабочее (как это показано на схеме для рычага 7) и нерабочее (как это показано на схеме для всех остальных рычагов механизма).

В рабочее положение рычаги устанавливаются от эксцентриков 30, 28, 26, 24, 22, 20, закрепленных на валах 19 шаговых электродвигателей, через тяги 31, 29, 27, 25', 23, 21. В рабочем положении рычагов их ролики, скользя по скосам ползунов, выдвигают ползуны из паза 32 корпуса механизма на соответствующее число игольных шагов. Число игольных шагов, на которое перемещается каждый из ползунов, зависит от профиля его скоса. Напри­мер, скосы ползунов 5 и 6 рассчитаны на перемещение каждого из них на 16 игольных шагов (16 0, скос ползуна 10 — на 8 игольных шагов (8t), скос ползуна 12 — на 4t, ползуна 14 — на 2 t , ползуна 16 — на 1 t. При вводе всех рычагов устройства в рабочее положение гребенка получает мак­симальный сдвиг, равный 47 игольным шагам (47 t).

Нетрудно видеть, что, вводя в работу рычаги отбора в определенном сочетании, можно получать любой сдвиг гребенки (от 0 до 47 игольных шагов).

Формирование команд отбора (ФКО) посредством включе­ния заданных шаговых электродвигателей выполняется микро­процессором УУ (см. рис. 2.86). ПЗУ электронного механизма отбора в виде стандартной кассеты с магнитной пленкой доста­точно для выполнения узоров с высотой раппорта до 2000 пе­тельных рядов.

2.Кулирный трикотаж плюшевых переплетений. Основные признаки и способы получения на однофоктурных и двухфоктурных вязальных машинах.

Особенности процесса выработки . Трикотаж плюшевых пе­реплетений, как и платированных, может быть выработан с ис­пользованием не менее двух систем нитей: грунтовой и ворсо­вой (плюшевой).

Для получения трикотажа плюшевых переплетений на кулирных и основовязальных машинах применяют различные от­бойные плоскости для грунтовой и ворсовой нитей и раздельную подачу нитей. Дополнительная отбойная плоскость образуется платанами на однофонтурных машинах или иглами одной из игольниц на двухфонтурных машинах. Поэтому различают спо­собы выработки трикотажа плюшевых переплетений на одно­фонтурных и двухфонтурных вязальных машинах.

На однофонтурной кругловязальной машине, например, грунтовая нить 1 и плюшевая нить 2 (рис. 1.56, а) проклады­ваются в разные горловины платины 3, чем обеспечивается раз-

личная глубина кулирования грунтовой h_к.г и плюшевой h_к.п нитей. При h_к.п >h_к.г , на изнаночной стороне трикотажа увели­ченные платинные дуги петель из плюшевой нити образуют ворс. Для получения узора используют платины двух видов: с горловинами разной глубины для вязания трикотажа плю­шевого переплетения и с горловиной одной глубины для вяза­ния участков трикотажа платированного переплетения.

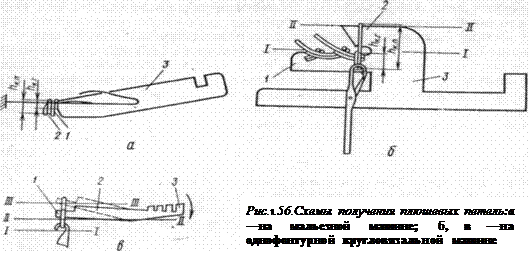

На однофонтурных кругловязальных машинах применяют платины 3 особой конструкции (рис. 1.56,6). Подбородки 1 пла­тины образуют отбойную плоскость /—/ для формирования пе­тель из нити грунта, а мысики 2 — отбойную плоскость //—// для провязывания ворсовой (плюшевой) нити. Опускаясь на одну и ту же глубину, иглы при разных отбойных плоскостях образуют грунтовые и плюшевые петли различной величины. При глубине кулирования грунтовой и плюшевой нитей h_к.г и h_к.п длина нити в плюшевой (ворсовой) петле, мм, может определяться по формуле

l_{в ≈} l_r + 2√ (h_к.п —h_к.г )² + (0,5t)² (1.34)

Для образования петель на различных отбойных плоскостях грунтовая и плюшевая нити подаются в петлеобразующую си­стему под разными петельными р и игольными а углами. Обычно β_л >β_г

Рассмотрим общие условия формирования плюшевых петель в кулирном трикотаже, получаемом на однофонтурных кругловязальных машинах с платинами. Из рис. 1.57 можно опреде­лить условия формирования петель из грунтовой Г и ворсовой В нитей. Ворсовая нить подается в зону вязания при петельном угле подачи β_в , грунтовая — при петельном угле подачи β_г , а головки игл опускаются по траектории 1—2, определяемой углом кулирования γ. При большей длине ворсовой нити в петле, чем грунтовой (l_в >l_г ), должно соблюдаться условие Х_в >Х_г , где Х_в и Х_г — глубина кулирования вор­совой и грунтовой нитей. Опреде­лим число игл n, участвующих в формировании плюшевой петли. Из треугольника 1—2—3

nt = X_в /tgγ n = X_в /(tgγt), (1-35)

где t — игольный шаг вязальной машины.

Из формулы (1.35) следует, что число игл при данном угле кулирования γ, постоянном для вязальной машины данного класса, при увеличении глу­бины кулирования Х_в и уменьшении игольного шага t машины. Так как кулирование нити при n>1 сопровождается защемле­нием нити и при увеличении числа игл п ведет к ее обрыву, величина плюшевой петли для вязальной машины данного класса ограничена. Из формулы (1.35) следует также, что при увеличении игольного шага t (уменьшение класса вязальной машины или кулировании плюшевой нити не на всех иглах, а, например, через одну) условия кулирования улучшаются и величина плюшевой петли может быть увеличена.

Возможно также перетягивание ворсовой нити из уже сформированных петель при кулировании. Нить из уже сформированной плюшевой петли может перетягиваться обычно при кулировании с защемлением, при сходе плюшевой петли с носика платины 2 (см. рис. 1.56, б). Из-за перетягивания нити плюшевые петли трикотажа, вырабатываемого на многосистем­ных кругловязальных машинах, становятся неравномерными по высоте. Последнее обстоятельство осложняет стрижку петель­ного трикотажа плюшевого переплетения на стригальных машинах и является нежелательным, так как увеличивается коли­чество отходов при стрижке и уменьшается высота ворса.

При выработке трикотажа плюшевых переплетений на однофонтурных основовязальных машинах дополнительные отбой­ные плоскости для формирования плюшевых петель также об­разуются платанами, как показано на рис. 1.59.

При получении основовязаного изнаночного петельного три­котажа 2 платины 1 выработки плюша устанавливаются с его изнаночной стороны (рис. 1.59, а). В этом случае плюшевые петли образуются из увеличенных протяжек ворсовой нити между соседними петельными столбиками. При выработке осно­вовязаного двустороннего петельного трикотажа платины 1 и 3 устанавливаются с лицевой и изнаночной сторон трикотажа (рис. 1.59,6). Грунт такого трикотажа плюшевого переплете­ния образуется переплетением цепочка в сочетании с уточными кладками.

На рис. 1.59, в показано взаимное расположение петлеобразующих органов на однофонтурной основовязальной машине

с пазовыми иглами при выработке изнаночного петельного три­котажа. На рисунке обозначены: / — игольница; 2 — готовое полотно с плюшевыми петлями 3 на изнаночной стороне; 4— гребенка с ворсовыми нитями; 5 — гребенка с грунтовыми ни­тями; 6 — платины выработки плюша-; 7—линия подвода в зону петлеобразования поперечных уточных нитей; 8 — платины от­бойного гребня; 9 — платины для удержания уточной нити; 10— замыкатели игл. Для получения трикотажа с грунтом перепле­тения трико грунтовые нити а заправляются в гребенку 5, плю­шевые нити б— в гребенку 4. Гребенка 5 выполняет кладки трико, сдвигаясь за иглами на один игольный шаг. Чтобы про­тяжки трико не пересекались платанами 6 платинного бруса, последний сдвигается вдоль фронта игл в том же направлении и на ту же величину, что и гребенка грунта. Гребенка 4 с вор­совыми нитями б также образует трико и сдвигается за иглами в направлении, противоположном сдвигу грунтовой гребенки, вследствие чего протяжки ворсовых нитей пересекаются сверху двумя соседними платанами выработки плюша и формируют на них увеличенные ворсовые протяжки. При вязании грунта пере­плетением цепочка с утком сдвиг вдоль игл платин выработки плюша не выполняется.

Кроме платин для увеличения протяжек, образующих плю­шевые (ворсовые) петли, на однофонтурных основовязальных машинах могут быть использованы приспособления, увеличи­вающие протяжки. Применение этих приспособлений сочетается с ложными сдвигами ушковых гребенок за иглами.

На рис. 1.53, б показаны графическая запись переплетения, расстановка и проборка нитями гребенок при выработке основовязаного петельного изнаночного трикотажа плюшевого перепле­тения (см. рис. 1.53, а). Гребенки А и. А, пробранные нитями полностью, выполняют встречные кладки трико, образуя грунт переплетения трико-трико. Гребенка А, имеющая полную про­борку нитями и расположенная дальше от спинок игл, чем гре­бенки А и А, прокладывает нити на одни и те же иглы, как при получении цепочки, но с введением ложных сдвигов за иглами. Цифровая запись кладки нитей для гребенки А приведена на рис. 1.53, в. При условии значительно меньшего натяжения ни­тей в гребенке А, чем в грунтовых гребенках А и А, излишек нити, возникающий в результате ложных сдвигов, не успевает компенсироваться с помощью скала этой гребенки, а в трико­таже образуются увеличенные протяжки петель ворса. Для уве­личения надежности процесса образования плюшевых петель на основовязальных машинах, вырабатывающих такой трикотаж, скало плюшевой гребенки выключается из работы при опуска­нии игл.

При другом способе основовязаный трикотаж можно вязать на половине игл, а оставшиеся иглы использовать для образова­ния плюшевых петель, которые в этом случае могут быть полу­чены как на лицевой, так и изнаночной стороне трикотажа.

На рис. 1.54, б показаны графическая запись переплетения, расстановка и проборка нитями гребенок для выработки основовязаного петельного лицевого трикотажа, строение которого приведено на рис. 1.54, а. Гребенки Г₁ и Г₂ пробраны нитями через одну и образуют грунт трикотажа на четных иглах ма­шины переплетением трико-цепочка (для получения переплете­ния трико на половине игл гребенка Г₂ делает такие же сдвиги, как при образовании переплетения сукно на всех иглах). Гре­бенка Г₃ , также пробранная ворсовыми нитями через одну и расположенная ближе к спинкам игл, прокладывает нити, как при образовании переплетения шарме. При таком прокладыва­нии нитей на нечетных иглах в каждом втором петельном ряду петли, вытягиваются на лицевую сторону трикотажа иглами и сбрасываются, а остовы сброшенных петель образуют петель­ный ворс на лицевой стороне трикотажа. Способ применяется на основовязальных машинах, снабженных пазовыми и крючко­выми иглами.
При изменении расположения гребенки Г₃ относительно гре­бенок грунта Г₁ и Г₂ , т. е. при расположении ее дальше от спи­нок игл, протяжки плюшевых петель переплетения шарме (см. рис. 1.54, а) будут лежать с изнанки трикотажа, а распустив­шиеся остовы петель, сброшенных с игл, легко перетянутся на изнаночную сторону.

При других способах выработки трикотажа плюшевых пере­плетений используются универсальные или специализированные

вязалльной

двухфонтурные вязальные машины. Одна из игольниц в этом случае применяется для получения грунта переплетения, а дру­гая - плюшевых петель.

На рис. 1.60 показаны особенности процессов выработки трикотажа плюшевого переплетения на многосистемной двухфонтурной кругловязальной машине. При выполнении одного из этих процессов (рис. 1.60, а) в одну из игольниц машины, например игольный цилиндр 1, вместо обычных игл устанавли­ваются штифтовые иглы 2. В игольном диске 4 размещены обычные иглы 3. При выработке трикотажа грунтовые нити про­кладываются только на иглы диска, а плюшевые — на штифтовые иглы и иглы диска. В этом случае штифтовые иглы 2, как и платины на однофонтурной машине, создают дополнительную отбойную плоскость.

Способы выработки трикотажа плюшевых переплетений (см. рис. 1.60, б, г) позволяют получать плюшевые петли увеличен­ных размеров по сравнению с петлями, получаемыми при пер­вом способе (см. рис. 1.60, а), так как иглы (крючки) образуют плюшевые петли, вытягивая их между отбойными зубьями игольниц; штифтовые же иглы создают только дополнительную отбойную плоскость

Те же особенности имеют способы выработки трикотажа плюшевых переплетений на двухфонтурных основовязальных машинах (рис. 1.61). Для вязания трикотажа необходимо иметь минимум две ушковые гребенки. Одна из них — Г_Г (рис. 1.61, а), пробранная грунтовыми нитями, прокладывает нити и образует грунт только на иглах 1 одной игольницы И₁ .Другая — Г_в , про­бранная ворсовыми нитями, прокладывает нити на иглы 1 и штифтовые иглы 2, установленные вместо обычных игл в иголь­нице И ₂ . При опускании штифтовых игл образованные на них незамкнутые петли сбрасываются. Величина плюшевых петель определяется расстоянием между игольницами И₁ и И ₂ . На спе­циализированных двухфонтурных основовязальных машинах (рис. 1.61, б) вместо игольницы И₂ со штифтовыми иглами уста­навливается брус 4 с изогнутыми платанами 2. Брус с плати­ нами в процессе петлеобразования может перемещаться по стрелкам, указанным на рисунке. После прокладывания на пла­тины ворсовых нитей, они, перемещаясь в горизонтальной пло­скости, вытягивают плюшевые петли необходимой длины, а за­тем, опускаясь, сбрасывают незамкнутые плюшевые петли. При образовании разрезного трикотажа плюшевого переплетения платины 2, перемещаясь вместе с брусом 4, подводят петли к ди­сковым ножам 3, которые их разрезают. Способ, приведенный

Рис. 1.62. Схемы получения основовязаного разрезного трикотажа плюше­вого переплетения

на рис. 1.61, б, дает возможность получать трикотаж плюшевых переплетений с удлиненным ворсом заданной высоты. Такой трикотаж может использоваться в качестве декоративных вор­совых полотен, ковровых изделий и т. п.

Разрезной трикотаж плюшевых переплетений на кулирных и основовязальных машинах изготовляется тремя способами. При первом способе односторонний петельный трикотаж плюшевых переплетений стрижется на стригальных машинах. При втором способе петли одностороннего трикотажа разрезаются непосред­ственно на вязальных машинах, как показано на рис. 1.62, а.

При третьем способе разрезной трикотаж плюшевых пере­плетений изготовляется на двухфонтурных кулирных и осново­вязальных машинах. Для его получения необходимо иметь ми­нимум три системы нитей: две грунтовые и одну ворсовую

(плюшевую). Грунтовые нити каждой системы прокладываются на иглы своей игольницы и образуют на них грунт полотна. Вор­совые нити третьей системы прокладываются на иглы обеих игольниц. В результате образуется двойное полотно, содержа­щее два одинарных полотна, соединенных протяжками, как по­казано на рис. 1.62, б. Двойное полотно разрезается в средней части на два плюшевых. Разрезание двойного полотна может выполняться на вязальной машине (см. рис. 1.62, б) или лен­точным ножом на специальной резальной машине (рис. 1,62, в)

3.Рисунчатый трикотаж ажурных переплетений. Строение, отличительные признаки и способы получения ажурных переплетений на базе глади.

Строение и свойства три­котажем ажурных переплете­ний называют кулирный три­котаж, в котором некоторые петли протянуты через, петли не только своего, но и сосед­них петельных столбиков. Та­кой трикотаж получают с при­менением дополнительного процесса переноса петель или набросков на соседние иглы.

Особенности строения три­котажа одинарных ажурных

переплетений видны из рис. 1.7. При получении такого трико­тажа, на соседние петельные столбики можно переносить петли как со съемом их с игл, на которых они образованы (см. петли 4, 2, 7), так. и без съема их с игл (см. петлю 5); можно перено­сить наброски (см. набросок 1).

При переносе петель в трикотаже образуются ажурные от­верстия. Например, при переносе петли 3 петельного столбика 2 в петельном ряду IV на соседний петельный столбик справа на игле, с которой перенесена петля, сначала образуется набросок (петельный ряд V), который затем в петельном ряду VI сбра­сывается на остов петли базового переплетения. Вследствие этого ажурное отверстие сверху ограничивается наброском, а снизу платинной дугой. Размер ажурного отверстия по верти­кали а_в ~2В, размер его по горизонтали а_г ~ А, где А и В — со­ответственно петельный шаг и высота петельного ряда, мм.

В общем случае размер ажурного отверстия по вертикали, мм, определяется согласно формуле

а_в =В(1+К), (1.2)

.

При надевании одного и того же остова петли на две соседние иглы (см. петлю 5 петельного столбика 6 в петельном ряду I) образуется ажурное отверстие с меньшими размерами, чем обычные: а_в ~В, а_г <А.

Если при переносе петли с иглы на соседний петельный столбик вместо переносимой петли надевается другая петля того же петельного ряда, в три­котаже в этом месте ажурного отверстия не образуется. Такой способ переноса петель получил название «накрест».

Для устранения ажурного от­верстия в трикотаже (что необ­ходимо, например, при расширении трикотажного полотна пу­тем переноса петель) вместо переносимой петли на иглу наде­вается петля предыдущего петельного ряда, как это показано на рис. 1.7 (петля 2 петельного столбика 5 в петельном ряду VII перенесена на иглу петельного столбика 6, вместо перене­сенной петли 2 на иглу надета петля предыдущего петельного ряда VI).

Путем расположения на трикотаже ажурных отверстий по раппорту узора могут быть получены различные ажурные узор­ные эффекты. Структура трикотажа ажурного переплетения на базе глади приведена на рис. 1.8.

В каждом петельном ряду согласно узору образованы ажур­ные отверстия, причем в одних петельных рядах петли перене­сены на соседние петельные столбики влево, в других — на со­седние петельные столбики вправо. В результате ажурный узор содержит на фоне мелкой сеточки участки без отверстий.

В трикотаже двойных ажурных переплетений (рис. 1.9) перенос петель может выполняться на одной стороне трикотажа (перенос петель / на одной игольнице) и с одной стороны на другую (перенос петель с одной игольницы на другую). Узор­ные эффекты на базе трикотажа двойных ажурных переплете­ний проявляются еще в большей степени, чем на базе трико­тажа одинарных переплетений; при переносе петель с некото­рых игл на соседние одной и той же или противоположной игольницы, как и в трикотаже одинарных переплетений, образу-

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

Рис. 1.8. Строение трикотажа с ажурным узорным эффектом

-ются ажурные отверстия. Размеры ажурных отверстий по вер­тикали а_в такие же, как в трикотаже одинарных ажурных пере­плетений, они могут определяться по формуле (1.2). Размеры ажурных отверстий по горизонтали а_г в трикотаже на базе ла­стика меньше, чем в трикотаже одинарных переплетений, по­скольку в ластичных переплетениях изнаночные петельные стол­бики заходят за лицевые; наброски, замыкающие ажурные от­верстия сверху, раздвигают петельные столбики ластика, но это раздвижение незначительно. При переносе петель лицевых и изнаночных петельных столбиков на соседние (см. ажурное от­верстие 2 в петельных рядах IV я V я петельных столбиках 22 и 23) размер ажурного отверстия по горизонтали а_г увеличива­ется, причем в отличие от трикотажа одинарного переплетения это отверстие получается без дополнительных операций петле­образования, так как наброски, замыкающие его, образуются на иглах различных игольниц.

На базе двойных кулирных переплетений получают ажурные и рельефные узорные эффекты. На том же рис. 1.9 показаны рельефные узорные эффекты на базе ластика, полученные путем переноса петель и выключения игл из работы.

В одном случае петли переносятся на одной стороне трико­тажа: в петельном ряду I петли лицевых петельных столбиков 5 и 7 переносятся на соседние той же стороны трикотажа; петля столбика 5 переносится влево на иглу столбика 3, а петля стол­бика 7— вправо на иглу столбика 9. После переноса петель иглы лицевых петельных столбиков 5 и 7 из работы выключа­ются. В петельном ряду II аналогично переносятся петли столби-

ков 3 и 9, а после переноса петель эти иглы также выключаются из работы. В петельном ряду III переноса петель нет; в ряду IV петли столбиков 1 и 11 переносятся соответственно на иглы столбиков 3 и 9, а иглы столбиков 3 и 9 включаются в работу. В петельном ряду V переносятся в том же направлении петли столбиков 3 и 9; в. петельном ряду VI все иглы включаются в работу. В результате в трикотаже на фоне лицевых петель­ных столбиков образуются согласно узору участки трикотажа, состоящие из изнаночных петель.

В другом случае аналогичный узор достигается путем пере­носа петель с одной стороны трикотажа на другую. Как и в пре­дыдущем случае, образуется рельефный узор из изнаночных петель на фоне лицевых, этот узор сочетается с ажурными от­верстиями, получаемыми при включении игл в работу.

Еще больше узоров можно получить при выработке трико­тажа двойных ажурных переплетений на базе изнаночной глади. При переносе петель в изнаночной глади также образуются ажурные отверстия. Размеры ажурных отверстий по вертикали а_в определяются, как и для глади, по формуле 1.2. При этом следует, иметь в виду, что размер а_в ажурного отверстия в из­наночной глади меньше, чем в глади, поскольку высота петель­ного ряда изнаночной глади. Из-за наклона ее петельных ря­дов к плоскости полотна меньше, чем у глади. Другая особен­ность получения ажурных отверстий в изнаночной глади состоит в том, что отверстия с увеличенными размерами по горизонтали можно создавать без дополнительных операций процесса петле­образования, если замыкающие наброски образуются на иглах различных игольниц.

4.Трикотаж перекрекрестных переплетений. Особенности строения и способы получения.

Строение. Трикотажем перекрестных (зигзагооб­разных) переплетений называют двойной кулирный трикотаж, в котором остовы петель одной и другой стороны перекрещива­ются, а петли всегда протянуты через предшествующие в одних и тех же петельных столбиках. Получение этого трикотажа воз­можно только на двухфонтурных вязальных машинах. Трико­таж вырабатывается путем смещения одной игольницы машины относительно другой после образования петельного ряда на один или несколько игольных шагов. Величина сдвига игольниц при этом ограничивается размером петель образованного петельного ряда.

Известен трикотаж перекрестных переплетений, вырабаты­ваемый только на базе переплетений кулирного трикотажа. На­клон остовов петель в петельном ряду такого трикотажа опреде­ляется величиной сдвига игольниц, типом переплетения, видом перерабатываемых нитей и размером петель.

Особенности процесса выработки. Трикотаж перекрестных переплетений получают обычно на базе ластика и двойных прес­совых переплетений — фанга и полуфанга.

столбиков другой: они располагаются не в шахматном порядке, а один против другого.

Наибольшее распространение получил трикотаж перекрест­ных переплетений на базе неполного ластика. При образовании неполного ластика часть игл выключается из работы. На рис. 1.107, а показано строение подобного трикотажа. При его выработке игла 6 игольницы И₂ (рис. 1.107, б) из работы вык­лючается; все иглы игольницы И₁ включены в работу и обра­зуют петельные столбики. После получения петельного ряда І игольница И₁ сдвигается на один игольный шаг t вправо, как по­казано на рис. 1.107, б. При этом сдвиге лицевые петли столби­ков 1, 3, 7 и т. д. (см. рис. 1.107, а) перекрещиваются с изнаноч­ными петлями столбиков 2, 4, 8 и т. д. Петля, а петельного стол­бика 5 не будет перекрещиваться с петлей парного петельного столбика, так как игла, образующая его, выключена из работы. Поэтому петля а в петельном ряду І останется без наклона. После провязывания петельного ряда ІІ игольница И₁ сдвига­ется из положения ІІ (см. рис. 1.107, б) влево на один иголь­ный шаг, возвращаясь в исходное положение І. При этом сдвиге петля б (см. рис. 1.107, а) петельного столбика 5 так же не будет перекрещиваться с петлей парного петельного столбика и оста­нется прямой. Если при получении петельного ряда III иголь­ницу И₂ сдвинуть влево из положения І, в котором она ока­жется после образования ряда II, будут перекрещиваться лице­вые петли столбиков 3, 5, 9 с соответствующими изнаночными петлями столбиков 2, 4, 8 и т. д. В этом случае петле в стол­бика 7 не будет соответствовать другая петля и о расположены по она окажется прямой, как показано на рис. 1.107, а.

Сочетанием наклонных и прямых остовов петель неполного ластика можно создавать на трикотаже перекрестных перепле­тений своеобразные узорные эффекты. Для получения узоров необходимо соблюдать правило парных игл. Назовем иглы про­тивоположных игольниц, образующие перекрещивающиеся при сдвиге игольниц остовы петель, парными (на рис. 1.107, б они

линии ОО). Петля, полученная на игле, кото­рая не имеет парной на противоположной игольнице, наклонена не будет.

В процессе образования петельного ряда трикотажа пере­крестного переплетения на базе двойного прессового, например полуфанга или фанга, при сдвиге игольниц всегда наклоняются остовы петель, не имеющих набросков. Петли с набросками ос­таются прямыми. Благодаря этому можно получать разнообраз­ные узорные эффекты из прямых и наклонных петельных стол­биков. Например, сдвигая игольницы в противоположных на­правлениях на один игольный шаг в каждом втором петельном ряду, на базе полуфанга получают трикотаж, петельные стол­бики одной стороны которого прямые, а петельные столбики другой зигзагообразные. На базе фанга можно вязать трико­таж с зигзагообразным строением петельных столбиков как на обеих сторонах, так и на одной. На рис. 1.108, а показано строе­ние фанга с зигзагообразным расположением петельных столбиков на одной его стороне. Для его выработки игольницу И₁ сдвигают на один игольный шаг t в противоположном направ­лении в каждом втором петельном ряду, как показано на рис. 1.108, б.

Если при вязании фанга сдвигать игольницы в противопо­ложном направлении на один игольный шаг в каждом петель­ном ряду, можно получать трикотаж перекрестного переплете­ния, петли которого будут наклонены в одну и ту же сторону. Полотно, вырабатываемое на машине, будет иметь не прямо­угольную форму, а форму параллелограмма. Пропуская сдвиг игольницы в одном из петельных рядов, можно изменять нап­равление наклона петельных столбиков и получать полотно с зубчатыми краями. Используя основное правило образования наклоненных петель в петельных рядах, не имеющих набросков, можно вязать фанг с зигзагообразным строением петельных столбиков на обеих его сторонах. Если при выработке непол­ного двойного трикотажа прессовых переплетений применять правило парных игл, можно значительно расширить ассорти­мент узоров, получаемых на базе перекрестных переплетений.

Трикотаж перекрестных переплетений вырабатывается пре­имущественно на плоских двухфонтурных машинах, так как игольницы могут сдвигаться только в тот момент, когда замко­вая каретка находится в крайнем положении, а все иглы выве­дены из каналов замков.

Трикотаж перекрестных переплетений короче и шире трико­тажа базового переплетения, выработанного на одном и том же числе игл при одной и той же глубине кулирования.
