Министерство образования РФ

Уральский Государственный Экономический университет

Факультет: Менеджмента и права

Реферат на тему:

Углеродные нанотрубки

Выполнила: Кудрина Виктория Андреевна

Группа:Этр-10

Екатеринбург,2010

Введение:

Нанотрубки могут выступать не только в роли исследуемого материала, но и как инструмент исследования. На основе нанотрубки можно, к примеру, создать микроскопические весы. Берем нанотрубку, определяем (спектроскопическими методами) частоту ее собственных колебаний, затем прикрепляем к ней исследуемый образец и определяем частоту колебаний нагруженной нанотрубки. Эта частота будет меньше частоты колебаний свободной нанотрубки: ведь масса системы увеличилась, а жесткость осталась прежней (вспомните формулу для частоты колебаний груза на пружинке). Например, в работе [2] было обнаружено, что груз уменьшает частоту колебаний с 3.28 МГц до 968 кГц, откуда была получена масса груза 22 +- 8 фг (фемтограмм, т.е. 10-15 грамм!)

Другой пример, когда нанотрубка является частью физического прибора - это "насаживание" ее на острие сканирующего туннельного или атомного силового микроскопа. Обычно такое острие представляет собой остро заточенную вольфрамовую иглу, но по атомным меркам такая заточка все равно достаточно грубая. Нанотрубка же представляет собой идеальную иглу диаметром порядка нескольких атомов. Прикладывая определенное напряжение, можно подхватывать атомы и целые молекулы, находящиеся на подложке непосредственно под иглой, и переносить их с места на место.

Необычные электрические свойства нанотрубок сделают их одним из основных материалов наноэлектроники. Уже сейчас созданы опытные образцы полевых транзисторов на основе одной нанотрубки: прикладывая запирающее напряжение нескольких вольт, ученые научились изменять проводимость однослойных нанотрубок на 5 порядков!

Разработано уже и несколько применений нанотрубок в компьютерной индустрии. Например, созданы и опробованы прототипы тонких плоских дисплеев, работающих на матрице из нанотрубок. Под действием напряжения, прикладываемого к одному из концов нанотрубки, с другого конца начинают испускаться электроны, которые попадают на фосфоресцирующий экран и вызывают свечение пикселя. Получающееся при этом зерно изображения будет фантастически малым: порядка микрона!

Углеродные нанотрубки (тубулены ) — это протяжённые цилиндрические структуры диаметром от одного до нескольких десятков нанометров и длиной до нескольких сантиметров , состоящие из одной или нескольких свёрнутых в трубку гексагональных графитовых плоскостей и заканчивающиеся обычно полусферической головкой, которая может рассматриваться как половина молекулы фуллерена

Структура нанотрубок:

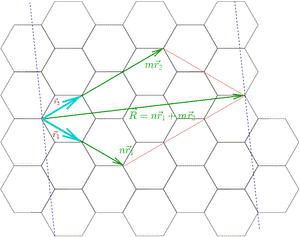

Для получения нанотрубки (n, m), графитовую плоскость надо разрезать по направлениям пунктирных линий и свернуть вдоль направления вектора R .

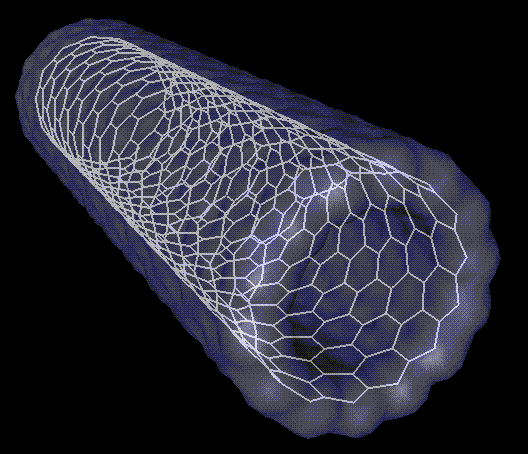

Идеальная нанотрубка представляет собой свёрнутую в цилиндр графитовую плоскость, то есть поверхность, выложенную правильными шестиугольниками, в вершинах которых расположены атомы углерода. Результат такой операции зависит от угла ориентации графитовой плоскости относительно оси нанотрубки. Угол ориентации, в свою очередь, задаёт хиральность нанотрубки, которая определяет, в частности, её электрические характеристики

Хиральность нанотрубок обозначается набором символов (m, n), указывающих координаты шестиугольника, который в результате сворачивания плоскости должен совпадать с шестиугольником, находящимся в начале координат.

Другой способ обозначения хиральности состоит в указании угла α между направлением сворачивания нанотрубки и направлением, в котором соседние шестиугольники имеют общую сторону. Однако в этом случае для полного описания геометрии нанотрубки необходимо указать её диаметр. Индексы хиральности однослойной нанотрубки (m, n) однозначным образом определяют её диаметр D. Указанная связь имеет следующий вид:

где d ₀ = 0,142 нм — расстояние между соседними атомами углерода в графитовой плоскости. Связь между индексами хиральности (m, n) и углом α даётся соотношением:

Среди различных возможных направлений сворачивания нанотрубок выделяются те, для которых совмещение шестиугольника (m, n) с началом координат не требует искажения его структуры. Этим направлениям соответствуют, в частности, углы α = 0 (armchair конфигурация) и α = 30° (zigzag конфигурация). Указанные конфигурации отвечают хиральностям (m, 0) и (2n, n) соответственно.

(типы нанотрубок)

Одностенные нанотрубки:

Структура одностенных (single-walled) нанотрубок, наблюдаемых экспериментально, во многих отношениях отличается от представленной выше идеализированной картины. Прежде всего это касается вершин нанотрубки, форма которых, как следует из наблюдений, далека от идеальной полусферы.

Особое место среди одностенных нанотрубок занимают так называемые armchair-нанотрубки или нанотрубки с хиральностью (10, 10). В нанотрубках такого типа две из С-С-связей, входящих в состав каждого шестичленного кольца, ориентированы параллельно продольной оси трубки. Нанотрубки с подобной структурой должны обладать чисто металлической структурой.

Многостенные нанотрубки:

Многостенные (multi-walled) нанотрубки отличаются от одностенных значительно более широким разнообразием форм и конфигураций. Разнообразие структур проявляется как в продольном, так и в поперечном направлении.

Структура типа «русской матрёшки» (russian dolls) (рис. а) представляет собой совокупность коаксиально вложенных друг в друга цилиндрических трубок. Другая разновидность этой структуры (рис. б) представляет собой совокупность вложенных друг в друга коаксиальных призм. Наконец, последняя из приведённых структур (рис. в) напоминает свиток (scroll). Для всех структур на рис. характерно значение расстояния между соседними графитовыми слоями, близкое к величине 0,34 нм, присущей расстоянию между соседними плоскостями кристаллического графита.

Реализация той или иной структуры многостенных нанотрубок в конкретной экспериментальной ситуации зависит от условий синтеза. Анализ имеющихся экспериментальных данных указывает, что наиболее типичной структурой многостенных нанотрубок является структура с попеременно расположенными по длине участками типа «русской матрёшки» и «папье-маше». При этом «трубки» меньшего размера последовательно вложены в трубки большего размера. В пользу такой модели говорят, например, факты по интеркалированию калия или хлорида железа в «межтрубочное» пространство и образование структур типа «бусы».

История открытия:

Как известно, фуллерен (C₆₀ ) был открыт группой Смолли, Крото и Кёрла в 1985 г., за что в 1996 г. эти исследователи были удостоены Нобелевской премии по химии. Что касается углеродных нанотрубок, то здесь нельзя назвать точную дату их открытия. Хотя общеизвестным является факт наблюдения структуры многостенных нанотрубок Ииджимой в 1991 г. , существуют более ранние свидетельства открытия углеродных нанотрубок. Так, например в 1974—1975 гг. Эндо и др. опубликовали ряд работ с описанием тонких трубок с диаметром менее 100 Å, приготовленных методом конденсации из паров, однако более детального исследования структуры не было проведено. Группа ученых Института катализа СО АН СССР в 1977 году при изучении зауглероживания железохромовых катализаторов дегидрирования под микроскопом зарегистрировали образование "пустотелых углеродных дендритов", при этом был предложен механизм образования и описано строение стенок. В 1992 в Nature была опубликована статья, в которой утверждалось, что нанотрубки наблюдали в 1953 г. Годом ранее, в 1952, в статье советских учёных Радушкевича и Лукьяновича сообщалось об электронно-микроскопическом наблюдении волокон с диаметром порядка 100 нм, полученных при термическом разложении окиси углерода на железном катализаторе. Эти исследования также не были продолжены.

Существует множество теоретических работ по предсказанию данной аллотропной формы углерода. В работе химик Джонс (Дедалус) размышлял о свёрнутых трубах графита. В работе Л. А. Чернозатонского и др., вышедшую в тот же год, что и работа Ииджимы, были получены и описаны углеродные нанотрубы, а М. Ю. Корнилов не только предсказал существования одностенных углеродных нанотруб в 1986 г., но и высказал предположение об их большой упругости.

Структурные свойства:

упругие свойства; дефекты при превышении критической нагрузки:

— в большинстве случаев представляют собой разрушенную ячейку-гексагон решётки — с образованием пентагона или септагона на её месте. Из специфических особенностей графена следует, что дефектные нанотрубки будут искажаться аналогичным образом, то есть с возникновением выпуклостей (при 5-и) и седловидных поверхностей (при 7-и). Наибольший же интерес в данном случае представляет комбинация данных искажений, особенно расположенных друг напротив друга — это уменьшает прочность нанотрубки, но формирует в её структуре устойчивое искажение, меняющее свойства последней: иными словами, в нанотрубке образуется постоянный изгиб.

открытые и закрытые нанотрубки

Электронные свойства графитовой плоскости:

Обратная решётка, первая зона Бриллюэна

Все точки K первой зоны Бриллюэна отстоят друг от друга на вектор трансляции обратной решётки, поэтому все они на самом деле эквивалентны. Аналогично, эквивалентны все точки K'.

Спектр в приближении сильной связи (См. более подробно Графен)

Спектр углеродной плоскости в первой зоне Бриллюэна. Показана только часть E(k)>0 , часть E(k)<0 получается отражением в плоскости k_x , k_y .

Дираковские точки (См. подробнее Графен)

Дираковские точки в периодически продолженном за пределы первой зоны Бриллюэна спектре графитовой плоскости

Графит — полуметалл, что видно невооружённым глазом по характеру отражения света. Можно убедиться, что электроны p-орбиталей полностью заполняют первую зону Бриллюэна. Таким образом, оказывается, что уровень Ферми графитовой плоскости проходит точно по дираковским точкам, т. о. вся поверхность Ферми (точнее, линия в двумерном случае) вырождается в две неэквивалентные точки.

Если энергия электронов мало отличается от энергии Ферми, то можно заменить истинный спектр электронов вблизи дираковской точки на простой конический, такой же как спектр безмассовой частицы, подчиняющейся уравнению Дирака в 2+1 измерениях.

SU(4) симметрия

Преобразование спектра при сворачивании плоскости в трубку:

граничные условия Борна-Кармана
Эффективное уравнение Дирака
Металлические и полупроводниковые трубки
Поведение спектра при приложении продольного магнитного поля

Учёт взаимодействия электронов:

Бозонизация
Латтинжеровская жидкость
Разделение спина и заряда
Экспериментальный статус

Сверхпроводимость в нанотрубках:

Экспериментальный статус

Сверхпроводимость углеродных нанотрубок открыта исследователями из Франции и России (ИПТМ РАН, Черноголовка). Ими были проведены измерения вольт-амперных характеристик:

— отдельной одностенной нанотрубки диаметром ~1 нм;

— свёрнутого в жгут большого числа одностенных нанотрубок;

— также индивидуальных многостенных нанотрубок.

При температуре, близкой к 4 К, между двумя сверхпроводящими металлическими контактами наблюдался ток. В отличие от обычных трёхмерных проводников, перенос заряда в нанотрубке имеет ряд особенностей, которые, судя по всему, объясняются одномерным характером переноса (как, например, квантование сопротивления R: см. статью, опубликованной в Science ).

Оптические свойства нанотрубок:

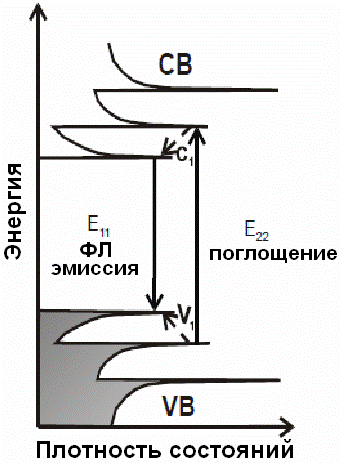

Полупроводниковые модификации углеродных нанотрубок (разность индексов хиральности не кратна трём) являются прямозонными полупроводниками. Это означает, что в них может происходить непосредственная рекомбинация электрон-дырочных пар, приводящая к испусканию фотона. Прямозонность автоматически включает углеродные нанотрубки в число материалов оптоэлектроники

Возможные применения нанотрубок:

Механические применения: сверхпрочные нити, композитные материалы, нановесы.
Применения в микроэлектронике: транзисторы, нанопровода, прозрачные проводящие поверхности, топливные элементы.
Для создания соединений между биологическими нейронами и электронными устройствами в новейших нейрокомпьютерных разработках.
Капиллярные применения: капсулы для активных молекул, хранение металлов и газов, нанопипетки.
Оптические применения: дисплеи, светодиоды.
Медицина (в стадии активной разработки).
Одностенные нанотрубки (индивидуальные, в небольших сборках или в сетях) являются миниатюрными датчиками для обнаружения молекул в газовой среде или в растворах с ультравысокой чувствительностью — при адсорбции на поверхности нанотрубки молекул её электросопротивление, а также характеристики нанотранзистора могут изменяться. Такие нанодатчики могут использоваться для мониторинга окружающей среды, в военных, медицинских и биотехнологических применениях.
Трос для космического лифта, так как нанотрубки теоретически, могут держать и больше тонны… но только в теории. Потому как получить достаточно длинные углеродные трубки с толщиной стенок в один атом не удавалось до сих пор.
Листы из углеродных нанотрубок можно использовать в качестве плоских прозрачных громкоговорителей, к такому выводу пришли китайские учёные

чип собран из углеродных нанотрубок.

Получение углеродных нанотрубок:

В настоящее время наиболее распространённым является метод термического испарения графитовых электродов в плазме дугового разряда. Процесс синтеза осуществляется в камере, заполненной гелием под давлением около 500 Торр. При горении плазмы происходит интенсивное термическое испарение анода, при этом на торцевой поверхности катода образуется осадок (deposit), в котором формируются нанотрубки углерода. Наибольшее количество нанотрубок образуется тогда, когда ток плазмы минимален и его плотность составляет около 100 А/см² . В экспериментальных установках напряжение между электродами обычно составляет около 22-25 В, ток разряда несколько десятков ампер, межэлектродное расстояние 1-2 мм. В процессе синтеза 50-90 % массы анода переосаждается на катоде.

Образующиеся многочисленные нанотрубки имеют длину порядка 10-20 мкм. Они нарастают на катоде перпендикулярно плоской поверхности его торца и собраны в цилиндрические пучки диаметром около 50 мкм. Пучки нанотрубок регулярно покрывают поверхность катода, образуя сотовую структуру. Её можно обнаружить, рассматривая осадок на катоде невооружённым глазом. Пространство между пучками нанотрубок заполнено смесью неупорядоченных наночастиц и одиночных нанотрубок. Содержание нанотрубок в углеродном осадке (депозите) может приближаться к 60 %.

Для разделения компонентов полученного углеродного материала используется ультразвуковое диспергирование. Катодный депозит помещают в метанол и обрабатывают ультразвуком. В результате получается суспензия, которая (после добавления воды) подвергается разделению на центрифуге. Крупные частицы сажи прилипают к стенкам центрифужной пробирки, а нанотрубки остаются диспергированными в суспензии. Затем нанотрубки промывают азотной кислотой, водой и окисляют в потоке воздуха и паров воды при температуре 700-750 °C в течение 5-30 мин. В результате такой обработки получается достаточно лёгкий и пористый материал, состоящий из многостенных нанотрубок со средним диаметром 20 нм и длиной около 10 мкм. Технология описанного электродугового получения многостенных нанотрубок довольно сложна, поэтому в настоящее время нанотрубки — дорогой материал: один грамм многостенных нанотрубок стоит 10-20 долларов США.

Согласно публикации в журнале Nano Letters, физикам из нескольких китайских исследовательских центров удалось доработать технологию, которой пользовались учёные по всему миру — технологию химического осаждения атомов углерода из газовой среды. Им удалось синтезировать углеродные нанотрубки длиной до 18,5 сантиметров.

Цуньшень Ванг (Xueshen Wang) и его коллеги использовали смесь веществ, которые многим известны отнюдь не в качестве химреактивов: свои рекордные нанотрубки китайцы вырастили в атмосфере паров спирта и воды. Правда, эти вещества находились в несколько нестандартных по алкогольным меркам пропорциях: 4 части спирта на 1 часть воды.

Кроме того, китайские учёные использовали водород, продуваемый через специальный реактор, а также сверхтонкий порошок железа и молибдена — это были зерна для затравки реакции. Также им пригодилась плёнка из обычных, меньшей длины, нанотрубок, — для эффективного удаления «мусора» в виде растущих в неправильных направлениях углеродных цилиндров вкупе с аморфным и потому неинтересным углеродом.

Токсичность нанотрубок:

Результаты экспериментов, проведённых в последние годы, показали, что длинные многостенные углеродные нанотрубки (МНТ) могут вызвать отклик, аналогичный асбестовым волокнам. У людей, занятых на добыче и переработке асбеста, вероятность возникновения опухолей и рака лёгких в несколько раз больше, чем у основного населения. Канцерогенность волокон разных видов асбеста весьма различна и зависит от диаметра и типа волокон. Благодаря своему малому весу и размерам, углеродные нанотрубки проникают в дыхательные пути вместе с воздухом. В итоге они концентрируются в плевре. Мелкие частицы и короткие нанотрубки выходят через поры в грудной стенке (диаметр 3-8 мкм), а длинные нанотрубки могут задерживаться и со временем вызвать патологические изменения.

Сравнительные эксперименты по добавке одностенных углеродных нанотрубок (ОНТ) в пищу мышей показали отсутствие заметной реакции последних в случае нанотрубок с длиной порядка микрон. Тогда как использование укороченных ОНТ с длиной 200-500 нм приводило к «впиванию» нанотрубок-игл в стенки желудка.

Самым значительным научно-техническим достижением 2001 года стало создание нанопроводов

Самым значительным научно-техническим достижением 2001 года стало создание нанопроводов для молекулярных компьютеров будущего, полагает известный научный журнал Science. Десяти "самым-самым" достижениям года посвящен специальный предновогодний выпуск журнала от 21 декабря, тема которого так и называется: Breakthrough of the Year ("Прорыв года").

В этом году произошло довольно много событий, приближающих нас к молекулярным компьютерам. Это и первые вычислительные элементы на одной молекуле в виде углеродной нанотрубки, и биокомпьютеры на основе ДНК. Однако очевидно, что вообще любую химическую реакцию можно назвать "молекулярным вычислением" - но от нее не будет толку, если вычислительные элементы не связаны друг с другом и с устройствами ввода-вывода.

Это и определило выбор редакторов журнала Science. По их мнению, возможности молекулярных компьютеров становятся реальностью именно с появлением нанопроводов, в тысячи раз более тонких, чем проводники, используемые в современных микросхемах.

Нанопровода, о которых идет речь, созданы в Гарвардском университете и предствляют собой сверхтонкие кристаллы из кремния в смеси с другими полупроводниками. Они имеют форму стержня толщиной в несколько нанометров и длиной несколько миллиметров. Разводка нанопроводников производится химическим способом, при этом каждое пересечение проводников работает как транзистор. Правда, практическое использование нанопроводов в вычислительных устройствах, по всей видимости, станет возможным только лет через 10.

Заключение:

нельзя назвать точную дату открытия нанотрубок. Хотя общеизвестным является факт наблюдения структуры многостенных нанотрубок Ииджимой в 1991 г. , существуют более ранние свидетельства открытия углеродных нанотрубок. В настоящее время наиболее распространённым получением нанотрубок является метод термического испарения графитовых электродов в плазме дугового разряда. Процесс синтеза осуществляется в камере, заполненной гелием под давлением около 500 Торр. При горении плазмы происходит интенсивное термическое испарение анода, при этом на торцевой поверхности катода образуется осадок (deposit), в котором формируются нанотрубки углерода. Наибольшее количество нанотрубок образуется тогда, когда ток плазмы минимален и его плотность составляет около 100 А/см² . В экспериментальных установках напряжение между электродами обычно составляет около 22-25 В, ток разряда несколько десятков ампер, межэлектродное расстояние 1-2 мм. В процессе синтеза 50-90 % массы анода переосаждается на катоде.

Идеальная нанотрубка представляет собой свёрнутую в цилиндр графитовую плоскость, то есть поверхность, выложенную правильными шестиугольниками, в вершинах которых расположены атомы углерода. Структура одностенных (single-walled) нанотрубок, наблюдаемых экспериментально, во многих отношениях отличается от представленной выше идеализированной картины. Прежде всего это касается вершин нанотрубки, форма которых, как следует из наблюдений, далека от идеальной полусферы. Многостенные (multi-walled) нанотрубки отличаются от одностенных значительно более широким разнообразием форм и конфигураций. Разнообразие структур проявляется как в продольном, так и в поперечном направлении. в большинстве случаев нанотрубки представляют собой разрушенную ячейку-гексагон решётки — с образованием пентагона или септагона на её месте. Из специфических особенностей графена следует, что дефектные нанотрубки будут искажаться аналогичным образом, то есть с возникновением выпуклостей (при 5-и) и седловидных поверхностей (при 7-и). Наибольший же интерес в данном случае представляет комбинация данных искажений, особенно расположенных друг напротив друга — это уменьшает прочность нанотрубки, но формирует в её структуре устойчивое искажение, меняющее свойства последней: иными словами, в нанотрубке образуется постоянный изгиб. Сверхпроводимость углеродных нанотрубок открыта исследователями из Франции и России (ИПТМ РАН, Черноголовка). Ими были проведены измерения вольт-амперных характеристик:

— отдельной одностенной нанотрубки диаметром ~1 нм;

— свёрнутого в жгут большого числа одностенных нанотрубок;

— также индивидуальных многостенных нанотрубок.
