Курсовая работа: Проект участка первичной сети

Содержание

Задание на курсовую работу.

Исходными данными для проектирования участка первичной сети являются:

- количество оконечных каналов в сетевой станции и в сетевом узле

- протяженность участка

Необходимо решить следующие вопросы:

1. Для заданного количества каналов на проектной стадии выбрать наиболее эффективный вариант организации связи по показателям сравнительной экономической эффективности.

2. Для выбранного варианта организации связи определить состав оборудования ЛАЦ сетевой станции (СС), сетевого узла (СУ) и усилительных пунктов с учетом комплектации оборудования.

3. Произвести расчет капитальных затрат на организацию линейно – аппаратных цехов, усилительных пунктов и линейных сооружений.

4. Рассчитать доходы первичной сети от услуг связи.

5. Определить численность работников для обслуживания проектируемого участка сети.

6. Рассчитать затраты на производство (на содержание линейно – аппаратных цехов, усилительных пунктов и линейных сооружений).

7. Определить показатели абсолютной экономической эффективности капитальных вложений.

8. Оценить экономическую эффективность инвестиций.

9. Сделать выводы.

Введение.

Техническая база первичной сети состоит из элементов двух типов: систем передачи и линейных сооружений. В настоящее время не первичной сети применяются разные виды линейных сооружений: кабельные, радиорелейные, воздушные, линии спутниковой связи, волноводы, оптический кабель. Наиболее протяженными являются первые два типа линий (кабельные и радиорелейные), а также оптический кабель. Существующие системы передачи делятся на две группы, различающиеся принципами передачи: аналоговые и цифровые.

Совершенствование линейных сооружений идет в направлении снижения затрат и повышения пропускной способности. Так, протяженность малоэкономичных воздушных линий связи, имеющих низкую пропускную способность, постоянно уменьшается, они вытесняются кабельными и радиорелейными линиями, используемыми для передачи всех видов сообщений. Однако, у традиционных кабельных линии связи (КЛС) и радиорелейных линий (РРЛ) появился серьезный конкурент – ВОЛС. Достоинствами ВОЛС являются отсутствие меди, высокая помехозащищенность, малые габариты и масса, отсутствие искрения и короткого замыкания. Работают ВОЛС только с цифровыми системами передачи (ЦСП).

ЦСП в настоящее время являются последними достижениями на пути совершенствования систем передачи. Долгое время использовались только аналоговые системы с частотным разделением каналов (ЧРК). ЦСП имеют ряд преимуществ перед ними: оконечные станции дешевле за счет отсутствия полосовых канальных фильтров; высокая помехозащищенность и нечувствительность к изменению уровня сигнала в линии, поскольку передается не амплитуда сигнала, а ее код.

Передача сообщений через ЦСП ведется двоичными сигналами, что позволяет:

- согласованно работать ЦСП с системами передачи данных (СПД);

- использовать для создания ЦСП компоненты электронно-вычислительной техники.

В последнее время при проектировании и строительстве новых линий связи, а так же реконструкции существующих линии связи, все более широкое применение находит аппаратура PDH и SDH (плезиохронная и синхронная цифровые иерархии). Преимуществами данной аппаратуры являются: гибкая конструкция, обеспечивающая возможность использования каналов с различными интерфейсами и легко перестраиваемые конфигурация системы, высокая надежность, встроенная система контроля и исправления ошибок, низкое потребление электроэнергии, минимальная площадь для установки, легкость эксплуатации и техобслуживание через портативный выносной путь управления.

В данном курсовом проекте при таких исходных условиях необходимо выбрать аналоговую систему передачи, которая позволит в кратчайшие сроки сделать производство рентабельным.

1 Выбор эффективного варианта организации связи

Выбор эффективного варианта организации связи из двух или нескольких возможных вариантов осуществляется по системе технико-экономических показателей сравнительной эффективности (Таблица 1.1).

Объем капитальных вложений на проектной стадии (К) определяется ориентировочно по формуле:

где N – производственная мощность проектируемого объекта строительства (количество каналов или протяженность каналов в кан./км.).

К_УД - норматив удельных капитальных затрат или удельные капитальные затраты для аналогичных объектов строительства, руб/кан или руб/кан.-км. (Приложение 1[1] ).

Аналогично по удельным показателям рассчитываются затраты на производство услуг связи (на обслуживание проектируемого участка первичной сети). (Приложение 1[1] ).

Эффективным по экономическим показателям является вариант с меньшими приведенными затратами.

В некоторых случаях при отсутствии данных для расчета затрат на производство выбор эффективного варианта осуществляется по капитальным затратам с учетом варианта по надежности, расходу цветных металлов, количеству НУП (НРП) и т.д. Для выбранного варианта организации связи рассчитываются показатели абсолютной экономической эффективности.

Таблица 1.1 - Технико-экономические показатели сравнительной эффективности для выбора организации связи

На рисунке 1.1 приведена схема магистрали.

Рисунок 1.1 - Схема магистрали

2 Расчет оборудования

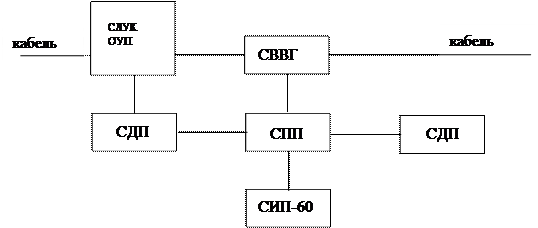

Количество оборудования систем передачи в СС, СУ, НУП (НРП) определяется в соответствии с необходимым числом каналов, комплектацией аппаратуры и рисунком 1 [1].

Определение состава и количества оборудования в ЛАЦ сетевой станции.

Для многоканальных систем передачи К-3600, К-1920П используется оконечная аппаратура ОКОП, которая имеет существенные преимущества перед унифицированной аппаратурой:

- дальность связи до 12,5 тыс. км;

- устойчивость к механическим и климатическим воздействиям;

- гибкость использования на сети;

- возможность комплектации оборудования по числу каналов.

Комплекс аппаратуры оконечных станций разработан в новой сборной – функциональной конструкции.

В основу положены следующие конструктивные единицы:

- каркас стойки 2600680225 (несущая конструкция на 19 комплектов);

- комплект.

Каркас стойки и комплекты заказываются и поставляются самостоятельно по числу каналов, действие которых должна обеспечивать аппаратура.

3 Расчет капитальных затрат

Капитальные затраты рассчитываются по договорным ценам либо в ценах до инфляционного периода с последующим пересчетом в цены текущего года:

- на оборудование линейно-аппаратных цехов СУ и СС(К_ЛАЦ );

- на оборудование усилительных пунктов (К_ОУП ,К_НУП );

- на линейные сооружения (К_ЛИН );

- на гражданские сооружения – технические здания ЛАЦ, СС, СУ, ОУП (К_ЗД );

- на оборудование электропитающих установок (К_ЭПУ ).

Капитальные затраты на оборудование ЛАЦ и УП определяется по смете (Таблица 3.1). Стоимость разных типов аппаратуры систем передачи оконечных и промежуточных усилительных станций приведена в приложении 4 [1].

Сметная стоимость оборудования (капитальные затраты) определяются с учетом затрат на тару и упаковку оборудования, транспортных затрат и заготовительно-складских расходов.

Транспортные расходы на доставку оборудования до места установки определяются в зависимости от веса оборудования с учетом веса тары, расстояния, на которое доставляется оборудование и тарифа на перевозку одной тонны груза на данное расстояние. В курсовой работе транспортные расходы рассчитываются укрупнено в размере 13,1% от стоимости оборудования и измерительных приборов.

Стоимость монтажных работ и настройки оборудования определяется ориентировочно по аналогичным объектам строительства в размере 24% от стоимости оборудования.

Таблица 3.1– Смета капитальных затрат на оборудование ЛАЦ СС, СУ, ОУП, НУП.

Капитальные затраты на линейные сооружения определяются путем составления сметы (Таблица 3.2).

Таблица 3.2 – Смета капитальных затрат на линейные сооружения

Потребность в кабеле при строительстве магистрали определяется общей длиной трассы с учетом следующих норм запаса:

- на бронированный кабель, укладываемый в грунт - 2%;

- на подводный кабель, прокладываемый через реки – 14,6%;

- на оптический кабель - 2%.

Стоимость строительно-монтажных работ рассчитываются укрупненно для электрического кабеля в размере 80% от затрат на приобретение кабеля с учетом всех наценок, для оптического кабеля – в размере 60%.

Капитальные затраты на гражданские сооружения определяются по формуле:

К_{ЗД (СС,СУ)} = 1,25·Shk = 1,25*860*3,5*2=7525т.руб.,

S=1720*0,5=860м²

где S – площадь ЛАЦ (м² ), определяется из расчета 0,5 м² на один канал ТЧ;

h – высота производственного помещения, м; h=3,5м.

1,25 – коэффициент, учитывающий объем здания по внешнему обмеру;

k – удельные капитальные затраты на 1м³ здания для СС и СУ.

Капитальные затраты на строительство здания ОУП определяются так же, как и затраты на строительство зданий для ЛАЦ, но в комплексе сооружений УП кроме основных технических зданий имеются здания дизельных электростанций, трансформаторных подстанций и т.д.

Поэтому объем здания одного ОУП определяется по формуле:

V_ОУП = V_ЛАЦ + V_ДОП =2450+1920=4370м³

V_лац =S_лац *h=700*3,5=2450м³ ;

V_ДОП для одного ОУП на коаксиальном кабеле составляет 1920 м³ .

Капитальные затраты на электропитающие устройства составляют 1,1 % от стоимости линейных сооружений.

Результаты расчета капитальных затрат приводятся в итоговой таблице 3.3.

Таблица 3.3 – Расчет капитальных затрат на участок первичной сети

Ориентировочно стоимость основных производственных фондов, вводимой в эксплуатацию кабельной магистрали, приравнивается к рассчитанным капитальным затратам.

4 Доходы услуг связи

Доходы (Д) рассчитываются по количеству предоставляемых услуг связи (С_i ) и средней доходной таксе по видам услуг связи ().

D =

Доходы от услуг связи по группам потребителей, определяются по схеме расчетов (рисунок 4.1). В качестве исходных данных используется суммарное количество оконечных каналов в СС и СУ.

Рисунок 4.1 – Порядок расчета доходов от услуг связи

Условные обозначения к рисунку 4.1:

С_{разг.кан.} – среднее количество разговоров на 1 канал;

С_{исх.разг.} – исходящий междугородный обмен за год;

q_маг – удельный вес (доля) обмена, исходящего на магистральные направления (q_маг =100%);

q_вн.зон - удельный вес (доля) обмена, исходящего на внутризоновые направления;

q_насел - удельный вес разговоров, предоставляемых населению (q_насел =30%);

q_пред - удельный вес разговоров, предоставляемых предприятиями (q_пред =70%) в том числе 70% - хозрасчетным предприятиям, 30% - госбюджетным предприятиям;

- среднедоходная такса (средняя стоимость одного междугородного разговора по группам потребителей):

- от населения - _насел = 25,027,2 руб/разг

- от хоздоговорных предприятий - _хрп = 35,038,0 руб/разг

- от госбюджетных предприятий - _гбп = 28,231,2 руб/разг

_ар – средний доход от одного арендуемого канала за год

_ар = 1200060000 руб.

Рассчитанная величина доходов (Д) увеличивается на 10%, в которые входят доходы от услуг, не определяемые прямым счетом при проектировании, и прочие доходы.

Д_общ = (Д_ар + Д_{нас.маг.} + Д_{хрп.маг.} + Д_{бюдж.маг.} + Д_{нас.вн.зон.} + Д_{хрп.вн.зон.} + Д_{бюдж.вн.зон} ) 1,1= 3650+70270,2+46351,305+16459,443+33513,480+22106,007+7849,888)*1,1= 136730,9т.руб;

Д_{перв.сети} =0,6*136730,9=82038,5т.руб;

Д_{втор.сети} =0,4*136730,9=54692,36т.руб;

Д_уч. =Д_{первич.} сети*L_уч. /L_ср. =82038,5*420/1000=34456,2т.руб.

Общие доходы от услуг связи необходимо перераспределить между предприятиями, участвующими в производственном процессе по установлению соединений на исходящем, транзитном, входящем этапе (вторичная телефонная сеть) и предприятиями, предоставляющими каналы (первичная сеть).

Д_{перв.сети} = 0,6 Д_общ ; Д_{втор.сети} = 0,6 Д_общ

Если длина проектируемого участка (L_участ ) существенно отличается от средней протяженности (L_средн = 1000км), учитываемой через средне доходную таксу, то определение доходов в расчете на проектируемый участок производится по формуле:

5 Расчет численности производственных работников

Для определения численности работников по обслуживанию проектируемого участка кабельной магистрали необходимо рассчитать производственный персонал:

- по обслуживанию систем передачи в ЛАЦах, на УП;

- по обслуживанию линейных сооружений;

- по обслуживанию ЭПУ.

Численность работников на текущее обслуживание, профилактику и развитие связей ЛАЦ СС (Ч) определяется по нормативной таблице (приложение 9 [1]) в зависимости от числа обслуживаемых каналов в приведенных единицах:

Ч=f(N_{прив.кан.} )=19*0,7=13ед.

Число приведенных каналов (N_{прив.кан.} ) определяется с помощью коэффициентов приведения (k_прив ):

N_{прив.кан.} ==1400*0,7+30*0,3=989

Коэффициент приведения для СП, работающих на коаксиальном кабеле, учитывает соотношение трудовых затрат (Т) на обслуживание 1 оконечного канала, образованного по коаксиальному кабелю (КК) по отношению к симметричному кабелю (СК):

Линейные сооружения в зависимости от выполняемых ими функций на сети обслуживаются различными предприятиями:

- магистральные линии связи обслуживаются территориальным центром управления магистральных связей ТЦМС и ТУСМ;

- внутризоновые линии связи эксплуатационно-техническим узлом связи (ЭТУС).

Для обслуживания кабельных линий связи в составе предприятия создаются кабельные участки (КУ). При совмещенном обслуживании линейно-кабельных сооружений и усилительного пункта вместо КУ организуется линейно-технический цех (ЛТЦ). Численность работников на обслуживание кабельной линии связи (или ОУП, СУ) определяется по формуле:

=420*6*1,08/173=16ед.

где N_i – протяженность i-го кабеля в км (или количество оборудования ОУП, СУ);

H_i – норматив обслуживания в чел-час в месяц для i-го типа кабеля (или оборудования ОУП,СУ) –приложения 5,7,8 [1];

Ф_мес – месячный фонд рабочего времени (173 часа в месяц);

h – коэффициент, учитывающий резерв на отпуска (1,08).

Количество работников на обслуживание НУП определяется по формуле:

=132*1,08/66=2ед.

где N_НУП – количество обслуживаемых НУП;

H – норматив обслуживания, задается количеством НУП в расчете на одного работника (НУП/чел) – приложение 6 [1].

Численность работников для обслуживания электропитающих устройств в ЛАЦе примем равной 4 единицам.

Численность работников по обслуживанию кабельной линии связи, ОУП и НУП рассчитывается с точностью до десятых долей единиц. Суммарная численность работников для обслуживания магистрали округляется до целого числа.

Ч_{эпу лац} =4ед.

Ч_общ =113+16+2+4=35ед.

6 Затраты на производство услуг связи

Затраты на производство услуг связи рассчитываются по статьям затрат:

- годовой фонд оплаты труда;

- отчисления на социальные нужды;

- материальные затраты;

- амортизационные отчисления на полное восстановление основных производственных фондов (ОПФ);

- прочие расходы.

Годовой фонд оплаты труда (ФОТ) работников, обслуживаемых проектируемый объект, рассчитывается по формуле:

ФОТ = Ч_пл k_терр. 12=35*2800*1,6*12=1881,6т.руб..

где Ч – численность работников;

_пл – среднемесячная заработная плата, сложившаяся в эксплуатационных предприятиях аналогичного типа;

k_терр – территориальный коэффициент.

Отчисления на социальные нужды определяются в процентах от годового ФОТ.

Материальные затраты включают:

- затраты на материалы и запасные части;

- расходы на электроэнергию со стороны производственных нужд.

Материалы и запасные части - приобретаемые запасы сырья, материалов, запасных частей. Определяются ориентировочно по удельному весу данных затрат на аналогичных предприятиях.

Расходы на электроэнергию со стороны для производственных нужд определяются:

1)по одноставочному тарифу для большинства предприятий в зависимости от потребляемой мощности и тарифа за один КВт-час, установленного для определенной энергосистемы:

=(5*217+196*17+31*63+24*16+8*62)*

*10^-3 *8760*0,6/0,8=47,6т.руб..

где N_i – количество единиц оборудования определенного вида;

W_i – мощность, потребляемая за час работы единицей оборудования, кВт

t_i – время действия оборудования за год в часах (36524);

- коэффициент полезного действия электропитающей установки (0,8);

m – тариф 0,6 руб за 1кВт-час (по счетчику).

2) по двухставочному тарифу (при условии, что установленная мощность трансформатора более 750 кВт). В этом случае затраты на электроэнергию определяются по двум тарифам:

а) за 1 кВт установленной мощности трансформатора (как гарантируемый минимум оплаты);

б) за 1 кВт-час потребляемой электроэнергии по счетчику.

Примем установленную мощность трансформатора на МТС меньше 750 кВт.

Амортизационные отчисления на полное восстановление (А) определяются исходя из сметной стоимости основных производственных фондов (кабельных линий связи, аппаратуры систем передачи, ЭПУ, зданий) и норм амортизации на полное восстановление по формуле:

А = =3463,3 т.руб..

где Ф_{осн. i} – стоимость основных производственных фондов i-го вида;

n_i – действующие нормы амортизации на полное восстановление соответствующего вида ОФП, в процентах.

Расчет амортизационных отчислений производится в таблице 6.1

Таблица 6.1 – Расчет амортизационных отчислений

Прочие расходы определяются укрупненно по удельному весу этих затрат на аналогичных предприятиях.

Результаты расчета всех статей затрат на производство услуг связи сведены в таблицу 6.2.

Таблица 6.2 – Затраты на производство услуг связи

7 Основные экономические показатели, характеризующие эффективность капитальных вложений

Удельные капитальные вложения показывают величину капитальных затрат в расчете на один канал или один канало – километр. Расчет этого показателя необходим при определении сравнительной эффективности нескольких вариантов строительства участков первичной сети. Расчет удельных капитальных затрат можно производить по следующим формулам:

= тыс. руб. ,

где К_уд.кан – удельные капитальные вложения на 1 канал, тыс. руб.;

К_общ – общая сумма капитальных вложений, тыс. руб.;

N – количество каналов.

= тыс. руб./ кан.-км ,

где К_{уд.кан/км} – удельные капитальные вложения на 1 канало-километр, тыс. руб./кан-км;

L – длина участка, км.

При сравнении вариантов строительства участка сети помимо показателя удельных капитальных вложений применяется показатель удельных затрат на производство услуг связи. Его расчет производится по формулам:

= тыс. руб./канал ,

где З_уд.кан – удельные затраты на производство услуг связи на канал, тыс. руб./канал;

З – затраты на производство услуг связи, тыс. руб.;

N – количество каналов.

= тыс. руб./канал - км ,

где З_{уд.кан/км} – удельные затраты на производство услуг связи на 1 канало-км.

Себестоимость единицы продукции – это общая сумма затрат на производство услуг связи, приходящаяся на 100 рублей доходов участка сети. Этот показатель показывает соотношение величины затрат и чистого дохода с прибыли. Снижение себестоимости единицы продукции влечет за собой в расходовании материальных, трудовых и денежных ресурсов. Чем ниже этот показатель, тем выше эффективность производства. Себестоимость единицы продукции рассчитывается по формулам:

= руб./ 100 руб. доходов,

где С_ед – себестоимость единицы продукции, руб./100 руб. доходов;

З – затраты на производство услуг связи, тыс. руб.;

Д_у - доходы участка, тыс. руб.

Прибыль – это абсолютный показатель эффективности производства. Его расчет производится по формуле:

П = Д_у – З=34456,2-6730,1=27726,1 тыс.руб.

где П- прибыль от оказания услуг, тыс. руб.;

Д_у - доходы участка магистральной сети, тыс. руб.;

З – затраты на производство услуг связи.

Рентабельность производства – относительный показатель эффективности производства. Его расчет производится по формуле:

= %,

где Р – рентабельность производства, %;

П – прибыль от оказания услуг, тыс. руб.;

З – затраты на производство услуг связи, тыс. руб.

Помимо показателя рентабельности производства существует показатель рентабельности капитальных вложений. Его расчет производится по формуле:

= %,

где К_общ – общая сумма капитальных вложений, тыс. руб.

Расчет рентабельности капитальных вложений во многом схож с расчетом коэффициента экономической эффективности, который рассчитывается по формуле:

=

где - расчетный коэффициент экономической эффективности (причем нормативный коэффициент экономической эффективности =0,12).

Помимо коэффициента экономической эффективности необходимо рассчитать срок окупаемости капитальных вложений:

= года ,

где Т_ОК - расчетный срок окупаемости (причем нормативный срок окупаемости

капитальных вложений Т_ОК.Н. =8,3 года).

Показатель фондоотдачи характеризует степень использования основных фондов. Фондоотдача определяется отношением объема выручки к среднегодовой стоимости основных фондов:

=.

Показатель фондовооруженности характеризует степень оснащенности работников средствами производства. Чем выше этот показатель, тем выше техническое оснащение производства. Фондовооруженность определяется отношением среднегодовой стоимости основных фондов к среднегодовой численности работников:

= тыс. руб./чел. ,

где Ф_В – фондовооруженность, тыс. руб./ чел.;

- среднегодовая стоимость ОФП, тыс. руб.;

- среднесписочная численность, чел.

Уровень производительности труда определяется в денежном выражении по формуле:

= тыс. руб/чел,

где П_ТР – производительность труда, тыс. руб.;

В – выручка ( в данном случае Д_У ), тыс. руб.;

- среднесписочная численность, чел.

Расчет основных экономических показателей абсолютной эффективности приведены в таблице 7.1.

Таблица 7.1. – Технико – экономические показатели эффективности капитальных вложений

8 Оценка эффективности инвестиционных проектов

Оценка эффективности инвестиций осуществляется по двум методикам:

- в условиях стабильности по методике “Оценка эффективности капитальных вложений”;

- в динамических условиях (с учетом постепенного задействования производственной мощности объекта – по методике “Оценка эффективности инвестиционных проектов”).

Недостатком первой методике является то, что прибыль рассчитывается с учетом полного задействования производственной мощности, которое наступит через какой-то неопределенный срок, когда предприятие будет получать прибыль в полном объеме.

Второй способ имеет преимущества: он более реален, так как учитывает степень задействования производственной мощности. Расчеты осуществляются на период от 3 до 10 лет перспективы, т.е. за период времени Т, который называется расчетным периодом. Этот период разбивается на шаги, кратные одному году.

Рассчитываются четыре основных показателя:

1. Чистый дисконтированный доход (ЧДД)

,

где Rt – результат (доходы);

Зt – затраты на эксплуатацию;

(Rt – Зt)^* - чистый приток от операций с учетом налогов на прибыль и амортизационных отчислений;

Кt – капитальные затраты;

Е – норма дисконта, принимается в соответствии с действующим депозитным процентом по вкладам в банке (в курсовой проекте 10%);

- коэффициент дисконтирования;

Т – расчетный период;

t – шаг расчета.

2. Индекс доходности:

3.Внутренняя норма доходности ВНД, представляет ту норму дисконта, при которой величина эффекта за период Т равнялась бы капитальным затратам, т.е.

,

где Е – внутренняя норма доходности.

Расчет произведем в Excel.

4. Срок окупаемости капитальных затрат рассчитывается по расчетным таблицам для года, когда достигнуто положительное сальдо.

По этой методике производится расчет эффективности инвестиций при разработке бизнес – планов с целью привлечения потенциальных вкладчиков в строительство данного объекта.

5. Вывод.

Из полученных технико-экономических показателей видно, что большую часть затрат составляют затраты на строительство технических зданий СС, СУ, НРП и линейных сооружений связи. Коэффициент экономической эффективности и срок окупаемости капитальных вложений выше нормативных и составляют 0,45 и 3 года соответственно. Из выше сказанного можно сделать вывод, что выбранная система передачи К-1920П на заданную емкость 1460 каналов связи и расстоянии между СС и СУ 420км является эффективной.

Литература:

1. Е.А. Ионова, Технико-экономический проект участка сети. Задание и методические указания для выполнения курсовой работы;. Новосибирск,2001г.

2. Основы менеджмента: Учебное пособие – М.: Издательский дом «Дашков и К^о ; 2000г.
