|  Введение с пояснением цели и задачи практикума
Выработка и закрепление навыков по выбору компонентов и элементов схемы.
Назначения и условия эксплуатации (по ГОСТам
ГОСТ 15150-69
УХЛ-3.1
Для эксплуатации в нерегулярно отапливаемых помещениях. Для микроклиматического региона с умеренным и холодным климатом.
Значение температуры воздуха при эксплуатации:Рабочее +40о
С. . .-10о
С
Рабочее значение влажности воздуха: (при 25о
С ) –
98 %

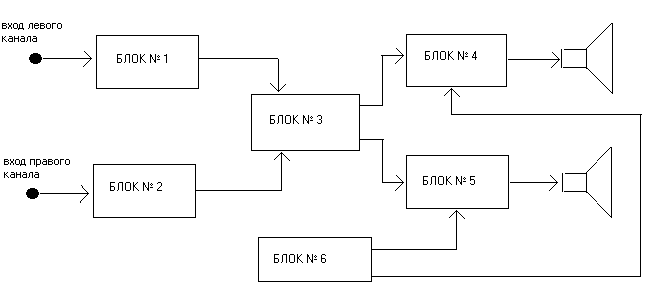

 Функциональная схема устройства
,
ее описание
Блок № 1-Регулировка громкости и тембра
Блок № 2-Регулировка громкости и тембра
Блок № 3-Регулировка баланса
Блок № 4-Усилитель левого канала
Блок № 5-Усилитель правого канала
Блок № 6-Аккумулятор
Описание
Блок № 1 Представляет собой переменный резистор 1R1 выполняющий
функцию регулятора громкости ,а переменный резистор 1R3 совместно с конденсатором 1С1-регулятор тембра.
Блок № 2 Представляет собой переменный резистор 2R1 выполняющий
функцию регулятора громкости ,а переменный резистор 2R3 совместно с конденсатором 2С1-регулятор тембра.
Блок № 3 Переменный резистор R4 ,включенный между входами каналов усилителя-регулятор стереобаланса.
Блок № 4 Осуществляет окончательное усиление звукового сигнала и вывода его на динамик 1В1.
 Блок № 5 Осуществляет окончательное усиление звукового сигнала и вывода его на динамик 2В1.
Блок № 6 Аккумулятор. В данном случае в качестве источника питания выступает аккумулятор, так как устройство будет эксплуатироваться в автомобиле.
Выбор элементной базы и вариантов замены
Конденсаторы
.
 Подбор конденсаторов в схеме УЗЧ.
В устройстве использованы оксидные конденсаторы К50-16 и конденсаторы постоянной емкости К10-7В.
Эксплуатационные параметры оксидных конденсаторов К50-16.
Номинальная емкость 2 …5000 мкФ.
Допустимое отклонение емкости от номинальной +
15%
Предельное рабочее напряжение 25 вольт.
Интервал рабочих температур -20о
С …+70о
С
Эксплуатационные параметры конденсаторов К10-7В.
Номинальная емкость 680…10000 пФ.
Допустимое отклонение емкости от номинальной +
10%
Предельное рабочее напряжение 50 вольт.
Параметры конденсаторов.
| Конденсаторы
|
Тип конденсаторов
|
Емкость
|
Номинальное
Напряжение (В)
|
| С1
|
Керамический
|
4700пФ
|
16
|
| С2
|
Оксидный
|
2мкФ
|
16
|
| С3
|
Оксидный
|
500мкФ
|
16
|
| С4
|
Оксидный
|
500мкФ
|
16
|
| С5
|
Керамический
|
0.068мкф
|
16
|
| С6
|
Оксидный
|
100мкФ
|
16
|
| С7
|
Керамический
|
510пФ
|
16
|
| С8
|
Керамический
|
4700пФ
|
16
|
| С9
|
Оксидный
|
100мкФ
|
16
|
| С10
|
Керамический
|
4700пФ
|
16
|
| С11
|
Оксидный
|
500мкФ
|
16
|
Конденсаторы подобраны с учетом того, что максимальное напряжение в схеме равно 12В.
 Микросхемы
.
Микросхемы серии К174УН7(1DA1,2DA1) представляют собой многокаскадный усилитель напряжения выходного сигнала с непосредственными (гальваническими) связями между транзисторами и выходным двухтактным усилителем мощности.При мощности нагрузки более 0,27Вт обязательно применение дополнительного теплоотвода.
Параметры микросхемы.
Полоса пропускания по уровню ЗДВ = 40…20000 Гц
Rвх. = не менее 50 Ом
U ном. =15 В +
10%
Коэффициент гармоник = не более 10%
Ток, потребляемый при отсутствии сигнала = не более 20 мА
Резисторы
.
В УЗЧ использованы резисторы типа МЛТ и ВС ,а также переменные резисторы типа СП2-6В и СП2-2.
Резисторы МЛТ (1R8,2R8) с металлодиэлектрическим проводящим слоем, предназначены для работы в цепях постоянного,переменного и импульсного тока.По конструкции относятся к неизолированным резисторам,для навесного монтажа.
Резисторы ВС (остальные постоянные) с углеродистым проводящим слоем, предназначены для работы в цепях постоянного , переменного и импульсного тока.По конструкции относятся к неизолированным резисторам, для навесного монтажа.
Резисторы СП2-2(R4) регулировочные цилиндрические однооборотные с круговым перемещением подвижной системы предназначены для работы в цепях постоянного ,переменного и импульсного тока,для навесного монтажа.
Резисторы СП2-6В (1R1,2R1,1R3,2R3)регулировочные, цилиндрические,сдвоенные с концентрическими валами.
Эксплуатационные параметры резисторов МЛТ.
Номинаная мощность 0.5Вт
Допустильмые отклонения сопротивления +
5%
Температурный коэффициент сопротивления (ТКС) +
1200*10-6
1/о
С
Предельное рабочее напряжение 350вольт.
Интервал рабочих температур -60о
С…+125о
С
Относительная влажность воздуха при +35о
С до98%
Эксплуатационные параметры резисторов ВС
Номинаная мощность 0,125Вт
Допустильмые отклонения сопротивления +
10%
Температурный коэффициент сопротивления (ТКС) -1200*10-6
1/о
С
Предельное рабочее напряжение 200вольт.
Интервал рабочих температур -60о
С…+125о
С
Относительная влажность воздуха при +35о
С до98%
 Эксплуатационные параметры резисторов СП2-2
Номинаная мощность 0.5Вт
Допустильмые отклонения сопротивления +
10%
Температурный коэффициент сопротивления (ТКС) +
1000*10-6
1/о
С
Предельное рабочее напряжение 400вольт.
Интервал рабочих температур -60о
С…+125о
С
Относительная влажность воздуха при +25о
С до98%
Эксплуатационные параметры резисторов СП2-6В
Номинаная мощность 0.5Вт
Допустильмые отклонения сопротивления +
10%
Температурный коэффициент сопротивления (ТКС) +
1000*10-6
1/о
С
Предельное рабочее напряжение 300вольт.
Интервал рабочих температур -60о
С…+125о
С
Относительная влажность воздуха при +35о
С до98%
Расчет мощности резисторов используемых в схеме
| Резисторы
|
Мощность (Вт)
|
Сопротивление (Ом)
|
Напряжение(В)
|
| R1
|
0.5
|
100000
|
12
|
| R2
|
0.125
|
10000
|
12
|
| R3
|
0.5
|
47000
|
12
|
| R4
|
0.5
|
100000
|
12
|
| R5
|
0.125
|
200000
|
12
|
| R6
|
0.125
|
110
|
3
|
| R7
|
0.125
|
100
|
3
|
| R8
|
0.5
|
1
|
0.5
|
| R9
|
0.125
|
3600
|
12
|

 Заключение
Данный лабораторный практикум нацелен на работу со справочной литературой и изучение принципиальной схемы устройства. Моя задача состояла в том, чтобы проверить пригодность электронных компонентов, учитывая климатические условия УХЛ-3.1.Используя принципиальную схему устройства, некоторые параметры электронных компонентов я рассчитывал. Используя справочную литературу ,подобрал варианты элементов и их замену,учитывая все параметры устройства и условия влияния на него. Проделав эту работу, я приобрел и закрепил навыки по выбору компонентов и элементов схемы.
 Список используемой литературы
1.Н.Н.Акимов“Резисторы,конденсаторы,трансформаторы,дроссели,
коммутационные устройства РЭА”.
2 СвитенкоВ.И. Электрорадиоэлементы.-М:Высш.шк.1987г.
3. ГоробецА.И. Справочник по конструированию радиоэлектронной аппаратуры (печатные узлы) .Киев 1985г.
4. РоманычевЭ.Т.”Разработка и оформление КД по ЕСКД”.Москва 1989г.
 Варианты замены и аналоги применяемых элементов
Конденсаторы
К50-16 можно заменить, на конденсаторы К50-6,К50-35,К50-38.
К10-7В можно заменить, на конденсатор К10-36.
Микросхемы
К174УН7 можно заменить, на микросхему К174УН9.
Резисторы
МЛТ можно заменить, на С2-33Н, С2-33, С2-11.
ВС можно заменить, на С1-4,С1-8.
СП2-2 можно заменить, на СП3-4М.
СП2-6В можно заменить, на СП3-4е.
Содержание пояснительной записки
 1. Задание (схема устройства и ее описание) 2.
2. Введение с пояснением цели и задачи практикума 3.
3. Назначение и условия эксплуатации (по ГОСТам) 3.
4. Функциональная схема устройства, ее описание 4.
5. Выбор элементной базы и вариантов замены 6.
6. Заключение 10.
7. Список литературы 11.

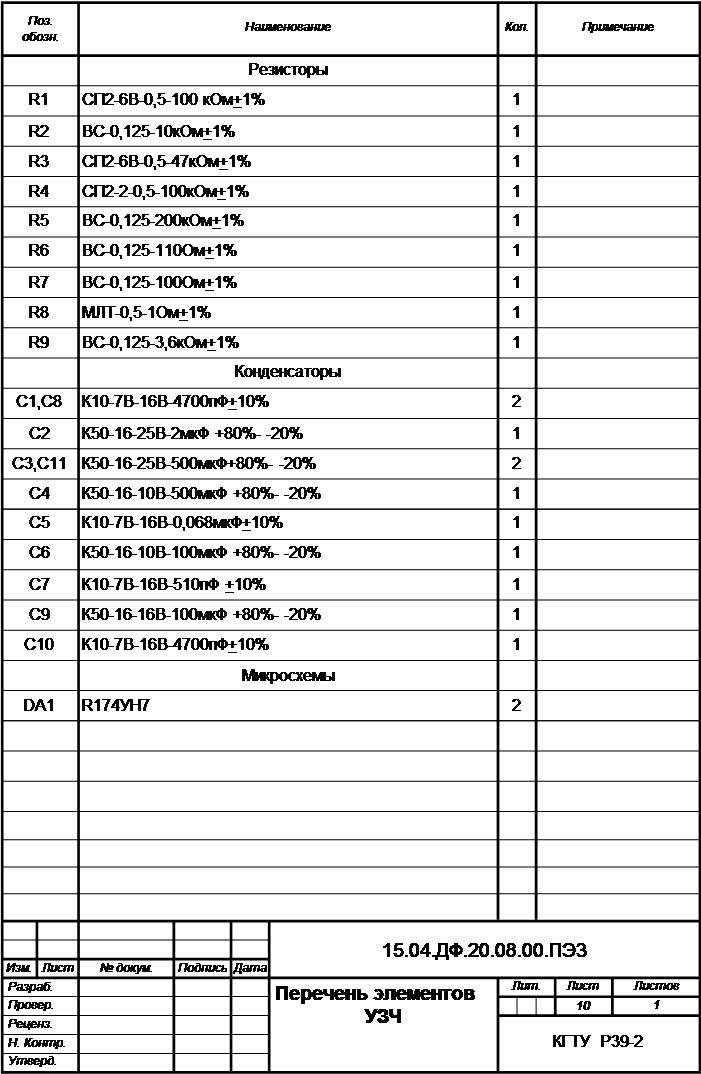

8. Перечень элементов к принципиальной электрической схеме 12.
|
