Кодовая и цветовая маркировака конденсаторов
Допуски
В соответствии с требованиями Публикаций 62 и 115-2 IEC для конденсаторов установлены следующие допуски и их кодировка:
Таблица 1
| Допуск [%]
|
Буквенное обозначение
|
Цвет
|
| ±0,1*
|
В(Ж)
|
|
| ±0,25*
|
С(У)
|
оранжевый
|
| ±0,5*
|
D(Д)
|
желтый
|
| ±1,0*
|
F(P)
|
коричневый
|
| ±2,0
|
G(Л)
|
красный
|
| ±5,0
|
J(И)
|
зеленый
|
| ±10
|
К(С)
|
белый
|
| ±20
|
М(В)
|
черный
|
| ±30
|
N(Ф)
|
|
| -10...+30
|
Q(0)
|
|
| -10...+50
|
Т(Э]
|
|
| -10...+100
|
Y(Ю)
|
|
| -20...+50
|
S(Б)
|
фиолетовый
|
| -20,..+80
|
Z(A)
|
серый
|
*-Для конденсаторов емкостью < 10 пФ допуск указан в пикофарадах.
Перерасчет допуска из % (δ) в фарады (Δ):
Δ=(δхС/100%)[Ф]
Пример:
Реальное значение конденсатора с маркировкой 221J (0.22 нФ ±5%) лежит в диапазоне: С=0.22 нФ ± Δ = (0.22 ±0.01) нФ, где Δ= (0.22 х 10-9
[Ф] х 5) х 0.01 = 0.01 нФ, или, соответственно, от 0.21 до 0.23 нФ.
Температурный коэффициент емкости (ТКЕ)
Конденсаторы с ненормируемым ТКЕ
Таблица 2
| Группа ТКЕ
|
Допуск при -6О...+85°
С[%]
|
Буквенный код
|
Цвет*
|
| Н10
|
±10
|
В
|
оранжевый+черный
|
| Н20
|
±20
|
Z
|
оранжевый+красный
|
| Н30
|
±30
|
D
|
оранжевый+зеленый
|
| Н50
|
±50
|
X
|
оранжевый+голубой
|
| Н70
|
±70
|
Е
|
оранжевый+фиолетовый
|
| Н90
|
±90
|
F
|
оранжевый+белый
|
* Современная цветовая кодировка, Цветные полоски или точки. Второй цвет может быть представлен цветом корпуса.
Конденсаторы с линейной зависимостью от температуры
Таблица 3
| Обозначение
ГОСТ
|
Обозначение
международное
|
ТКЕ
[ppm/°
C]*
|
Буквенный
код
|
Цвет**
|
| П100
|
P100
|
100 (+130...-49)
|
A
|
красный+фиолетовый
|
| П33
|
|
33
|
N
|
серый
|
| МПО
|
NPO
|
0(+30..-75)
|
С
|
черный
|
| М33
|
N030
|
-33(+30...-80]
|
Н
|
коричневый
|
| М75
|
N080
|
-75(+30...-80)
|
L
|
красный
|
| M150
|
N150
|
-150(+30...-105)
|
Р
|
оранжевый
|
| М220
|
N220
|
-220(+30...-120)
|
R
|
желтый
|
| М330
|
N330
|
-330(+60...-180)
|
S
|
зеленый
|
| М470
|
N470
|
-470(+60...-210)
|
Т
|
голубой
|
| М750
|
N750
|
-750(+120...-330)
|
U
|
фиолетовый
|
| М1500
|
N1500
|
-500(-250...-670)
|
V
|
оранжевый+оранжевый
|
| М2200
|
N2200
|
-2200
|
К
|
желтый+оранжевый
|
* В скобках приведен реальный разброс для импортных конденсаторов в диапазоне температур -55...+85°
С.
** Современная цветовая кодировка в соответствии с EIA. Цветные полоски или точки. Второй цвет может быть представлен цветом корпуса.
Конденсаторы с нелинейной зависимостью от температуры
Таблица 4
| Группа ТКЕ*
|
Допуск[%]
|
Температура**[°
C]
|
Буквенный
код ***
|
Цвет***
|
| Y5F
|
±7,5
|
-30...+85
|
|
|
| Y5P
|
±10
|
-30...+85
|
|
серебряный
|
| Y5R
|
|
-30...+85
|
R
|
серый
|
| Y5S
|
±22
|
-30...+85
|
S
|
коричневый
|
| Y5U
|
+22...-56
|
-30...+85
|
A
|
|
| Y5V(2F)
|
+22...-82
|
-30...+85
|
|
|
| X5F
|
±7,5
|
-55...+85
|
|
|
| Х5Р
|
±10
|
-55...+85
|
|
|
| X5S
|
±22
|
-55...+85
|
|
|
| X5U
|
+22...-56
|
-55...+85
|
|
синий
|
| X5V
|
+22...-82
|
-55..+86
|
|
|
| X7R(2R)
|
±15
|
-55...+125
|
|
|
| Z5F
|
±7,5
|
-10...+85
|
В
|
|
| Z5P
|
±10
|
-10...+85
|
С
|
|
| Z5S
|
±22
|
-10...+85
|
|
|
| Z5U(2E)
|
+22...-56
|
-10...+85
|
E
|
|
| Z5V
|
+22...-82
|
-10...+85
|
F
|
зеленый
|
| SL0(GP)
|
+150...-1500
|
-55...+150
|
Nil
|
белый
|
* Обозначение приведено в соответствии со стандартом EIA, в скобках — IEC.
** В зависимости от технологий, которыми обладает фирма, диапазон может быть другим. Например: фирма «Philips» для группы Y5P нормирует -55...+125 °С.
*** В соответствии с EIA. Некоторые фирмы, например «Panasonic», пользуются другой кодировкой.

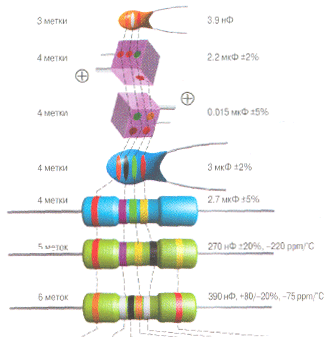

Рис. 1
Таблица 5
| Метки
полосы, кольца, точки
|
1
|
2
|
3
|
4
|
5
|
6
|
| 3 метки*
|
1-я цифра
|
2-я цифра
|
Множитель
|
-
|
-
|
-
|
| 4 метки
|
1-я цифра
|
2-я цифра
|
Множитель
|
Допуск
|
-
|
-
|
| 4 метки
|
1-я цифра
|
2-я цифра
|
Множитель
|
Напряжение
|
-
|
-
|
| 4 метки
|
1 и 2-я цифры
|
Множитель
|
Допуск
|
Напряжение
|
-
|
-
|
| 5 меток
|
1-я цифра
|
2-я цифра
|
Множитель
|
Допуск
|
Напряжение
|
-
|
| 5 меток"
|
1-я цифра
|
2-я цифра
|
Множитель
|
Допуск
|
ТКЕ
|
-
|
| 6 меток
|
1-я цифра
|
2-я цифра
|
3-я цифра
|
Множитель
|
Допуск
|
ТКЕ
|
* Допуск 20%; возможно сочетание двух колец и точки, указывающей на множитель.
** Цвет корпуса указывает на значение рабочего напряжения.

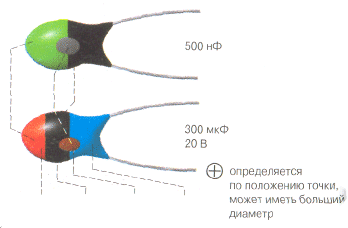

Рис. 2
Таблица 6
| Цвет
|
1-я цифра
мкФ
|
2-я цифра
мкФ
|
Множи-
тель
|
Напряже-
ние
|
| Черный
|
|
0
|
1
|
10
|
| Коричневый
|
1
|
1
|
10
|
|
| Красный
|
2
|
2
|
100
|
| Оранжевый
|
3
|
3
|
|
| Желтый
|
4
|
4
|
6,3
|
| Зеленый
|
5
|
5
|
16
|
| Голубой
|
6
|
6
|
20
|
| Фиолетовый
|
7
|
7
|
|
| Серый
|
8
|
8
|
0,01
|
25
|
| Белый
|
9
|
9
|
0,1
|
3
|
| Розовый
|
|
35
|
Рис. 3
Таблица 7
| Цвет
|
1-я цифра
пФ
|
2-я цифра
пФ
|
3-я цифра
пФ
|
Множитель
|
Допуск
|
ТКЕ
|
| Серебряный
|
|
0,01
|
10%
|
Y5P
|
| Золотой
|
|
0,1
|
5%
|
|
| Черный
|
|
0
|
0
|
1
|
20%*
|
NPO
|
| Коричневый
|
1
|
1
|
1
|
10
|
1%**
|
Y56/N33
|
| Красный
|
2
|
2
|
2
|
100
|
2%
|
N75
|
| Оранжевый
|
3
|
3
|
3
|
103
|
|
N150
|
| Желтый
|
4
|
4
|
4
|
104
|
N220
|
| Зеленый
|
5
|
5
|
5
|
105
|
N330
|
| Голубой
|
6
|
6
|
6
|
106
|
N470
|
| Фиолетовый
|
7
|
7
|
7
|
107
|
N750
|
| Серый
|
8
|
8
|
8
|
108
|
30%
|
Y5R
|
| Белый
|
9
|
9
|
9
|
|
+80/-20%
|
SL
|
* Для емкостей меньше 10 пФ допуск ±2,0 пФ.
** Для емкостей меньше 10 пФ допуск±0,1 пФ.
Рис. 4
Таблица 8
| Цвет
|
1-я и
2-я цифра
пФ
|
Множитель
|
Допуск
|
Напряжение
|
| Черный
|
10
|
1
|
20%
|
4
|
| Коричневый
|
12
|
10
|
1%
|
6,3
|
| Красный
|
15
|
100
|
2%
|
10
|
| Оранжевый
|
18
|
103
|
0,25 пФ
|
16
|
| Желтый
|
22
|
104
|
0,5 пФ
|
40
|
| Зеленый
|
27
|
105
|
5%
|
20/25
|
| Голубой
|
33
|
106
|
1%
|
30/32
|
| Фиолетовый
|
39
|
107
|
-2О...+5О%
|
|
| Серый
|
47
|
0,01
|
-20...+80%
|
3,2
|
| Белый
|
56
|
0,1
|
10%
|
63
|
| Серебряный
|
68
|
|
2,5
|
| Золотой
|
82
|
|
5%
|
1,6
|

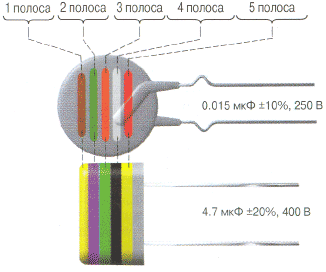

Для маркировки пленочных конденсаторов используют 5 цветных полос или точек. Первые три кодируют значение номинальной емкости, четвертая — допуск, пятая — номинальное рабочее напряжение.
Рис. 5
Таблица 9
| Номинальная емкость [мкФ]
|
Допуск
|
Напряжение
|
| 0,01
|
|
|
|
±10%
|
250
|
| 0,015
|
|
| 0,02
|
|
| 0,03
|
|
| 0,04
|
|
|
| 0,06
|
|
|
| 0,10
|
|
|
|
| 0,15
|
|
| 0,22
|
|
| 0,33
|
|
±20
|
400
|
| 0,47
|
|
|
| 0,68
|
|
|
| 1,0
|
|
|
|
| 1,5
|
|
| 2,2
|
|
| 3,3
|
|
| 4,7
|
|
|
| 6,8
|
|
|
| |
1 полоса
|
2 полоса
|
3 полоса
|
4 полоса
|
5 полоса
|
Кодовая маркировка
В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.
А. Маркировка 3 цифрами
Первые две цифры указывают на значение емкости в пигофарадах (пф), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пФ первая цифра «0». Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пФ, код 0R5 — 0.5 пф.
Таблица 10
| Код
|
Емкость [пФ]
|
Емкость [нФ]
|
Емкость [мкФ]
|
| 109
|
1,0
|
0,001
|
0,000001
|
| 159
|
1,5
|
0,0015
|
0,000001
|
| 229
|
2,2
|
0,0022
|
0,000001
|
| 339
|
3,3
|
0,0033
|
0,000001
|
| 479
|
4,7
|
0,0047
|
0,000001
|
| 689
|
6,8
|
0,0068
|
0,000001
|
| 100*
|
10
|
0,01
|
0,00001
|
| 150
|
15
|
0,015
|
0,000015
|
| 220
|
22
|
0,022
|
0,000022
|
| 330
|
33
|
0,033
|
0,000033
|
| 470
|
47
|
0,047
|
0,000047
|
| 680
|
68
|
0,068
|
0,000068
|
| 101
|
100
|
0,1
|
0,0001
|
| 151
|
150
|
0,15
|
0,00015
|
| 221
|
220
|
0,22
|
0,00022
|
| 331
|
330
|
0,33
|
0,00033
|
| 471
|
470
|
0,47
|
0,00047
|
| 681
|
680
|
0,68
|
0,00068
|
| 102
|
1000
|
1,0
|
0,001
|
| 152
|
1500
|
1,5
|
0,0015
|
| 222
|
2200
|
2,2
|
0,0022
|
| 332
|
3300
|
3,3
|
0,0033
|
| 472
|
4700
|
4,7
|
0,0047
|
| 682
|
6800
|
6,8
|
0,0068
|
| 103
|
10000
|
10
|
0,01
|
| 153
|
15000
|
15
|
0,015
|
| 223
|
22000
|
22
|
0,022
|
| 333
|
33000
|
33
|
0,033
|
| 473
|
47000
|
47
|
0,047
|
| 683
|
68000
|
68
|
0,068
|
| 104
|
100000
|
100
|
0,1
|
| 154
|
150000
|
150
|
0,15
|
| 224
|
220000
|
220
|
0,22
|
| 334
|
330000
|
330
|
0,33
|
| 474
|
470000
|
470
|
0,47
|
| 684
|
680000
|
680
|
0,68
|
| 105
|
1000000
|
1000
|
1,0
|
* Иногда последний ноль не указывают.
В. Маркировка 4 цифрами
Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах.
Таблица 11
| Код
|
Емкость[пФ]
|
Емкость[нФ]
|
Емкость[мкФ]
|
| 1622
|
16200
|
16,2
|
0,0162
|
| 4753
|
475000
|
475
|
0,475
|

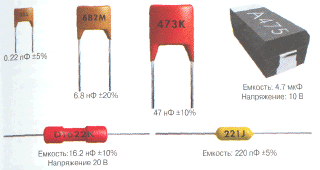

Рис. 6
С. Маркировка емкости в микрофарадах
Вместо десятичной точки может ставиться буква R.
Таблица 12
| Код
|
Емкость [мкФ]
|
| R1
|
0,1
|
| R47
|
0,47
|
| 1
|
1,0
|
| 4R7
|
4,7
|
| 10
|
10
|
| 100
|
100
|
Рис. 7
D. Смешанная буквенно-цифровая маркировка емкости, допуска, ТКЕ, рабочего напряжения
В отличие от первых трех параметров, которые маркируются в соответствии со стандартами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку.
Таблица 13
| Код
|
Емкость
|
| p10
|
0,1 пФ
|
| Ip5
|
1,5 пФ
|
| 332p
|
332 пФ
|
| 1НО или 1nО
|
1,0 нФ
|
| 15Н или 15n
|
15 нФ
|
| 33H2 или 33n2
|
33,2 нФ
|
| 590H или 590n
|
590 нФ
|
| m15
|
0,15мкФ
|
| 1m5
|
1,5 мкФ
|
| 33m2
|
33,2 мкФ
|
| 330m
|
330 мкФ
|
| 1mO
|
1 мФ или 1000 мкФ
|
| 10m
|
10 мФ
|
Рис. 8
Кодовая маркировка электролетических конденсаторов для поверхностного монтажа
Приведенные ниже принципы кодовой маркировки применяются такими известными фирмами, как «Panasonic», «Hitachi» и др. Различают три основных способа кодирования
А. Маркировка 2 или 3 символами
Код содержит два или три знака (буквы или цифры), обозначающие рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель. В случае двухзначного обозначения не указывается код рабочего напряжения.
Рис. 9
Таблица 14
| Код
|
Емкость [мкФ]
|
Напряжение [В]
|
| А6
|
1,0
|
16/35
|
| А7
|
10
|
4
|
| АА7
|
10
|
10
|
| АЕ7
|
15
|
10
|
| AJ6
|
2,2
|
10
|
| AJ7
|
22
|
10
|
| AN6
|
3,3
|
10
|
| AN7
|
33
|
10
|
| AS6
|
4,7
|
10
|
| AW6
|
6,8
|
10
|
| СА7
|
10
|
16
|
| СЕ6
|
1,5
|
16
|
| СЕ7
|
15
|
16
|
| CJ6
|
2,2
|
16
|
| CN6
|
3,3
|
16
|
| CS6
|
4,7
|
16
|
| CW6
|
6,8
|
16
|
| DA6
|
1,0
|
20
|
| DA7
|
10
|
20
|
| DE6
|
1,5
|
20
|
| DJ6
|
2,2
|
20
|
| DN6
|
3,3
|
20
|
| DS6
|
4,7
|
20
|
| DW6
|
6,8
|
20
|
| Е6
|
1,5
|
10/25
|
| ЕА6
|
1,0
|
25
|
| ЕЕ6
|
1,5
|
25
|
| EJ6
|
2,2
|
25
|
| EN6
|
3,3
|
25
|
| ES6
|
4,7
|
25
|
| EW5
|
0,68
|
25
|
| GA7
|
10
|
4
|
| GE7
|
15
|
4
|
| GJ7
|
22
|
4
|
| GN7
|
33
|
4
|
| GS6
|
4,7
|
4
|
| GS7
|
47
|
4
|
| GW6
|
6,8
|
4
|
| GW7
|
68
|
4
|
| J6
|
2,2
|
6,3/7/20
|
| JA7
|
10
|
6,3/7
|
| JE7
|
15
|
6,3/7
|
| JJ7
|
22
|
6,3/7
|
| JN6
|
3,3
|
6,3/7
|
| JN7
|
33
|
6,3/7
|
| JS6
|
4,7
|
6,3/7
|
| JS7
|
47
|
6,3/7
|
| JW6
|
6,8
|
6,3/7
|
| N5
|
0,33
|
35
|
| N6
|
3,3
|
4/16
|
| S5
|
0,47
|
25/35
|
| VA6
|
1,0
|
35
|
| VE6
|
1,5
|
35
|
| VJ6
|
2,2
|
35
|
| VN6
|
3,3
|
35
|
| VS5
|
0,47
|
35
|
| VW5
|
0,68
|
35
|
| W5
|
0,68
|
20/35
|
Рис. 10

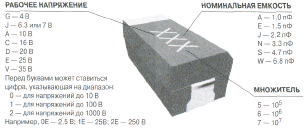

В. Маркировка 4 символами
Код содержит четыре знака (буквы и цифры), обозначающие емкость и рабочее напряжение. Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки — номинальную емкость в пикофарадах (пФ), а последняя цифра — количество нулей. Возможны 2 варианта кодировки емкости: а) первые две цифры указывают номинал в пикофарадах, третья — количество нулей; б) емкость указывают в микрофарадах, знак m выполняет функцию десятичной запятой. Ниже приведены примеры маркировки конденсаторов емкостью 4.7 мкФ и рабочим напряжением 10 В.
Рис. 11
С. Маркировка в две строки
Если величина корпуса позволяет, то код располагается в две строки: на верхней строке указывается номинал емкости, на второй строке — рабочее напряжение. Емкость может указываться непосредственно в микрофарадах (мкФ) или в пикофарадах (пф) с указанием количества нулей (см. способ В). Например, первая строка — 15, вторая строка — 35V — означает, что конденсатор имеет емкость 15 мкФ и рабочее напряжение 35 В.
Рис. 12

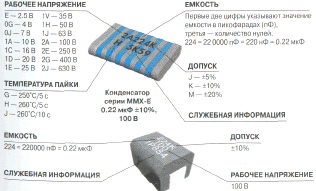

Маркировка пленочных конденсаторов для поверхностного монтажа фирмы "HITACHI"
Рис. 13
|
