Контрольная работа: Охрана труда в помещении лаборатории

ОХРАНА ТРУДА в помещении лаборатории

1. Анализ условий труда лаборатории

Помещение, используемое под лабораторию, находится на 4 этаже 6-ти этажного здания и имеет размеры 7´8´3.5 м. Данное помещение, исходя из норм на отдельные рабочие места, соответствует ДНАОП 0.00-1.31-99. Норма площади на одного человека составляет 6 м² . Необходимая минимальная площадь помещения (на 8 человека) составляет 48 м² , что при общей площади 56 м² удовлетворяет требованиям. Объем помещения на одного человека должен быть не менее 19.5 м³ . Для данного количества работающих объем должен быть не меньше 156 м³ , что удовлетворяет требованиям.

Для согласования работы оборудования с психологическими и физиологическими особенностями человека производственная деятельность рассматривается в системе «человек–машина–среда». В нашем случае в качестве человека понимается оператор ПЭВМ, машины – компьютер, среды – лаборатория. Основная цель исследования системы «Ч-М-С» – оценка состояния работника, подвергающегося вредным воздействиям в ходе работы с ПЭВМ.

Данная система Ч-М-С содержит 18 элементов: 8 человек, 8 ПЭВМ, принтер, «среда».

Система Ч-М-С приведена на рисунке 1.

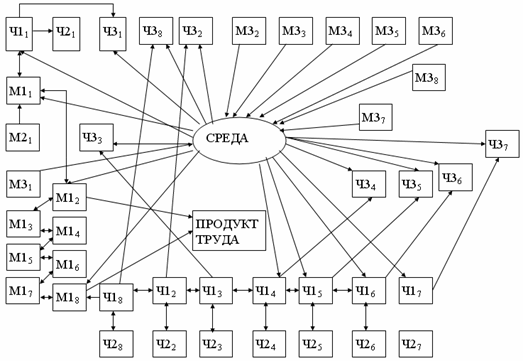

Рисунок 1. – Обобщенная система «человек–машина–среда»

Из анализа системы «Человек–Машина–Среда», представленной на рисунке 1, вытекает, что в технологическом процессе как в системе имеют место связи, приведенные в таблице 1.

Таблица 1. – Связи в системе «человек–машина–среда»

Согласно ГОСТ 12.0.003-74 в данной системе «Ч-М-С» могут иметь место следующие опасные и вредные факторы:

а) физические;

б) химические;

в) биологические;

г) психофизиологические.

В рассматриваемом помещении имеют место вредные и опасные факторы первой и четвертой группы.

Физические опасные и вредные производственные факторы.

1) Повышенный уровень шума, согласно ГОСТ 12.1.003-83, источниками которого являются печатающие устройства и установки кондиционирования. Воздействие шума на организм человека приводит к снижению остроты зрения, зрительной адаптации, нарушает восприятие зрительной информации и снижает производительность труда на 30-60%. Фактический суммарный уровень шума в данной лаборатории составляет 55 дБ, т.к. в помещении работают 9 машин (8 ПЭВМ и 1 принтер).

2) Повышенная температура внешней среды, возникает в результате одновременной работы вычислительной техники и осветительных установок, которые значительную часть потребляемой электроэнергии преобразуют в тепловую. Воздействие этого фактора на организм человека приводит к излишним затратам энергии на нормализацию теплового баланса, следствием чего является ощущение дискомфорта и снижение работоспособности. Летом 34°С, и 25°С зимой.

3) Повышенное значение напряжения в электрической цепи, замыкание которой может произойти через человека. Это может привести к электроударам, действие которых на организм человека делится на биологическое (раздражение и возбуждение нервных и мышечных тканей) и механическое (разрывы кожного покрова, вывихи), как вторичное воздействие тока.

4) Недостаточная освещенность рабочей зоны, причиной которой могут быть широкий диапазон изменения и непостоянство естественного света, неправильный выбор средств искусственного освещения и их расположения, неправильное использование отраженного света. Этот фактор вызывает утомление глаз, снижение работоспособности, может привести к патологическому ухудшению зрения человека. Освещенность рабочей поверхности в лаборатории составляет 330 лк.

5) Отсутствие или недостаток естественного света, причиной которого могут стать следующие источники: площадь и ориентация окон, степень чистоты стекла окон, окраска стен и пола помещения. Естественное освещение имеет важное физиолого-гигиеническое значение для работающих. Кроме того, естественное освещение имеет и психологическое действие, создавая для работающих ощущение непосредственной связи с окружением. Коэффициент естественного освещения в лаборатории составляет 2.1%.

6) Повышенный уровень электромагнитных излучений, источниками которого являются электронно-лучевые трубки мониторов ЭВМ. Воздействие этого фактора на организм человека приводит к заболеваниям нервной системы, раку. При частоте 5 Гц – 2 кГц значение составляет менее 25 В/м.

7) Психофизиологические вредные факторы. Источниками психофизиологического фактора является нерациональная организация рабочего места, напряженность труда.

Все эти факторы способствуют изменению у человека функционального состояния центральной нервной системы, нервно-мышечного аппарата рук (при работе с клавиатурой ввода информации):

- умственное перенапряжение;

- перенапряжение зрительных анализаторов;

- монотонность труда;

- эмоциональные перегрузки;

- статические перегрузки.

2. Техника безопасности

Энергоснабжение лаборатории осуществляется от трехфазной сети 380/220 В с глухозаземленной нейтралью, переменного тока частотой 50 Гц.

Электрооборудование, использующееся в лаборатории согласно ПУЭ относится к установкам напряжением до 1000 В.

Условия, создающие особую опасность (особая сырость, химически активная или органическая среда, токопроводящая пыль и др.) в данном помещении отсутствуют. Поэтому по степени опасности поражения электрическим током(ПУЭ-85) помещение лаборатории относится к классу помещений без повышенной опасности, т.к. отсутствует возможность одновременного прикосновения человека к заземленным металлическим поверхностям и корпусу ПЭВМ.

Для снижения опасности поражения человека электрическим током проведём следующие мероприятия технического характера:

Т.к. в лаборатории используется сеть с заземленной нейтралью до 1000В, то согласно ГОСТ 12.1.030-81 все металлические конструкции и части оборудования НИЛ, доступные для прикосновения человека и не имеющие других видов защиты, обеспечивающих электробезопасность, должны подлежать занулению (защитное заземление не эффективно).

Нулевой защитный проводник обеспечивается надежностью соединений; обеспечиваться непрерывность цепи от каждого корпуса электроустановки до нейтрали источника.

Дополнительно применяется повторное заземление нулевого провода с целью снижения потенциала зануленных корпусов и напряжения прикосновения. Шина зануления доступна для осмотра. Величина рабочего заземления составляет 4 Ом, каждого повторного заземления нулевого провода 30 Ом согласно ПЭУ-85.

Проводить периодический контроль изоляции не реже раза в год измерением ее активного сопротивления при испытании повышенным напряжением в течение 1 минуты.

Организационные меры согласно ДНАОП 0.00-4.12-99: а) использовать плакаты наглядной агитации; б) обеспечить нормальный режим труда и отдыха рабочим: время непрерывной работы не более 4-х часов; 10-ти минутные перерывы через каждый час работы.

3. Расчет заземления нулевого провода

Определим расчетное удельное сопротивление почвы по формуле:

, (1)

где – коэффициент сезонности – 1.3; р – удельное сопротивление почвы (10000 Ом для суглинка).

Получаем: =1.3*10000=130 Ом*м.

В качестве заземлителя выберем трубчатый электрод длиной 3,5 м и диаметром 0.07 м из стали.

Рассчитаем сопротивление растекания тока одного заземлителя по формуле:

, (2)

где Н – расстояние от поверхности земли до середины заземлителя; L – длина электрода; в – диаметр электрода.

Тогда получаем:

Ом.

Необходимое количество равноудаленных объединенных электродов найдем по формуле (3).

, (3)

где – коэффициент экранирование вертикальных электродов = 0.85.

Тогда .

Теперь рассчитаем длину общей полосы и сопротивление с учетом коэффициента экранирования горизонтального трубчатого электрода:

l = a * (n – 1), (4)

где а – расстояние между электродами =3 м; n =2 – количество электродов.

Тогда l=3*(2–1)=3 м.

Сопротивление полосы:

, (5)

где h – глубина заложенной полосы – 0.8 м; b – ширина – 0.15 м.

Тогда Ом.

Результирующее сопротивление электродов и соединительной полосы:

. (6)

Ом.

Полученное сопротивление не превышает допустимого.

4. Производственная санитария и гигиена труда

Работы выполняемые операторами ЭВМ относятся к категории Iа – легкие работы (до 120 ккал./ч.) согласно ГОСТ 12.1.005-88, так как они не связаны с переноской тяжестей.

Значения микроклиматических параметров, обеспечивающих комфортные условия работникам данной категории, согласно ГОСТ 12.1.005-88 приведены в таблице 2.

Таблица 2. – Оптимальные значения параметров микроклимата

Для обеспечения установленных норм микроклиматических параметров и чистоты воздуха используется кондиционер. В помещении обеспечивается приток свежего воздуха, количество которого составляет 50–60 м³ на одного человека.

Для обеспечения этих условий предусмотрено подвергать подаваемый в лабораторию воздух двухступенчатой очистке в системе кондиционирования.

Для предварительной очистки используются фильтры второго и третьего классов (типа ФСВУ, ФППУ), а для окончательной очистки – фильтры тонкой очистки первого и второго классов (типа ФПП, ФЯП).

Для поддержки установочных параметров микроклимата в исследуемом помещении вполне достаточно 1-го кондиционерa типа Tadiran TNL S 9 H.

Согласно ДНАОП 0.00-1.31-99 необходимо обеспечить уровень шума (звукового давления) в пределах 50-55 дБА.

В лаборатории используются следующие меры защиты от шума:

а) применяются упругие прокладки между основанием машины и поверхностью опоры;

б) применяется звукопоглощающая облицовка, глушители.

Для защиты работающих от воздействия электромагнитного излучения на компьютерах установлен защитный экран, который включает прозрачный проводящий слой с удельным сопротивлением менее 0,01–0,001 Ом×м, что позволяет снизить уровень напряженности до 5 В/м в соответствии с ГОСТ 12.1.045-84.

Согласно СНиП II-4-79, зрительная работа оператора ПЭВМ является работой высокой точности: наименьший размер объекта различения 0,3–0,5 мм, разряд зрительной работы – III, подразряд – В.

Планировка рабочего местаудовлетворяет требованиям ГОСТ 12.2.032-78 и ДНАОП 0.00-1.31-99 удобства выполнения работ и экономии энергии и времени оператора, рационального использования производственных площадей и удобства обслуживания устройств ЭВМ.

Размеры стола: высота – 725 мм, ширина – 600 мм, глубина – 800 мм. Рабочий стол имеет место для ног высотой 600 мм, шириной – 500 мм, глубиной на уровне колен – 450 мм, а на уровне вытянутых ног – 650 мм. Рабочий стол оснащен подставкой для ног шириной 300 мм, глубиной – 400 мм, с возможностью регулировки высоты в пределах 150 мм, и угла наклона опорной поверхности – в пределах 20°. Подставка имеет рифленую поверхность и бортик на переднем краю высотой 10 мм.

Рабочее сидение пользователя ПЭВМ имеет следующие основные элементы: сидение, спинку и стационарные или съемные подлокотники. Рабочее сидение регулируется по высоте, углу наклона сидения и спинки, высоте подлокотников. Регулирование каждого параметра независимы. Ширина и глубина сидения 400 мм. Высота поверхности сидения регулируется в пределах 400–500 мм, а угол наклона поверхности – от 15^о вперед до 5°назад. Высота спинки сидения составляет 300 мм, а ширина – 380 мм. Угол наклона спинки регулируется в пределах 0–30° от вертикального положения.

Схема размещения оборудования в лаборатории – на рисунке 2.

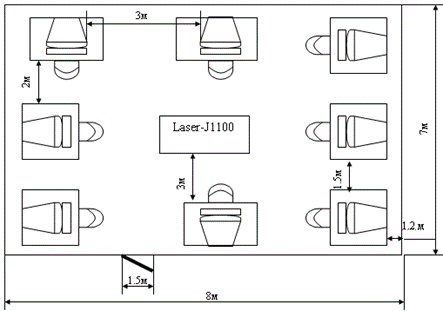

Рисунок 2. – Размещение оборудования в лаборатории

Клавиатуру находится на столе на высоту по отношению к полу 630 мм. Как часто используемое средство отображения информации, дисплей помещен на столе. Его экран расположен в вертикальной плоскости под углом 15° от нормальной линии взгляда, в горизонтальной плоскости 60°.

Во избежание перенапряжения органов зрения соблюдено расстояние до монитора 50–70 см.

5. Пожарная безопасность

По пожароопасности рассматриваемое помещение, согласно СНиП 2.09.05-85, относится к категории В – пожароопасное, так как в помещении находятся твердые горючие и трудно горючие вещества и материалы, которые при взаимодействии с кислородом воздуха способны только гореть.

По степени огнестойкостиданное помещение относится к 1-й степени огнестойкости по СНиП 2.01.02-85 (выполнено из кирпича, которое относится к несгораемым материалам).

В рассматриваемом помещении находятся ПЭВМ, в которых очень высокая плотность размещения элементов электронных схем. Сама ПЭВМ представляет собой пожарную опасность, так как при повышении температуры отдельных узлов возможно оплавление изоляции соединительных проводов, которое ведет к короткому замыканию, сопровождающееся, в свою очередь, искрением.

Возможные причины пожара:

а) перегрузка в электросети;

б) короткое замыкание;

в) разрушение изоляции проводников.

Пожарная безопасность в лаборатории обеспечивается в соответствии с ГОСТ 12.1.004-91 системой предотвращения пожара, противопожарной защиты и организационно-техническими мероприятиями.

Система противопожарной защиты согласно ГОСТ 12.4.009-83:

а) установлено автоматическая пожарная сигнализация на дымовых извещателях ДИП-1, из расчета 2 шт. на каждые 20 м² площади помещения, учитывая высокую стоимость оборудования, наличие скрытых коммуникаций и специфику загорания ЭВМ. Т.е. на площадь 56 м² необходимо 4 дымовых извещателя.

б) размещены 2 углекислотных огнетушителя ОУ-5 (ручные) из расчета 1 огнетушитель на 40–50 м² .

Организационные мероприятия:

а) проводится инструктаж персонала по ТБ;

б) разработаны мероприятия по действиям администрации на случай возникновения пожара;

в) схема эвакуации при пожаре помещена на видном месте;

г) ширина дверного проема на случай эвакуации 1,5 м., высота 2 м.

Схеме эвакуации при пожаре изображена на рисунке 3. Входов в помещении – один.

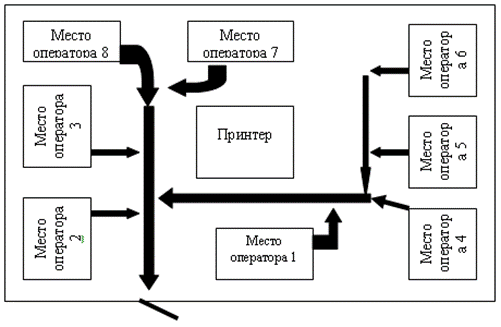

Рисунок 3. – Схема эвакуации сотрудников при пожаре

Список литературы

1. Охрана труда в радио- и электронной промышленности / под ред. С.П. Павлова. – М.: Радио и связь, 2005. – 200с.

2. Долин П.Д. Справочник по ТБ. – М.: Радио и связь, 2009. – 780с.

3. ГОСТ 12.1.004-91 ССБТ Пожарная безопасность. Общие требования.

4. ДНАОП 0.03-3.01-71. Санитарные нормы проектирования промышленных предприятий СН245-71.
