| Калужский Государственный машиностроительный колледж
Отчет по лабораторному практикуму
«Разработка технологической операции
,
выполняемой на токарном станке»
Задание по лабораторному практикуму:
«Разработать технологическую операцию с ЧПУ с оформлением бланков технологической документации»
Содержание задания:
1. Выполнить на картах эскизов эскиз заготовки поступающей на данную операцию с ЧПУ и операционный эскиз детали.
2. Выбрать комплект режущих инструментов для станка с ЧПУ на котором будет выполняться данная операция.
3. Построить траектории режущих инструментов.
4. Выбрать комплект измерительных инструментов.
5. Выбрать режимы обработки.
6. Оформить операционную карту механической обработки, карту наладки и карту контроля на проектируемую операцию.
7. Разработать управляющую программу на данную операцию с ЧПУ.

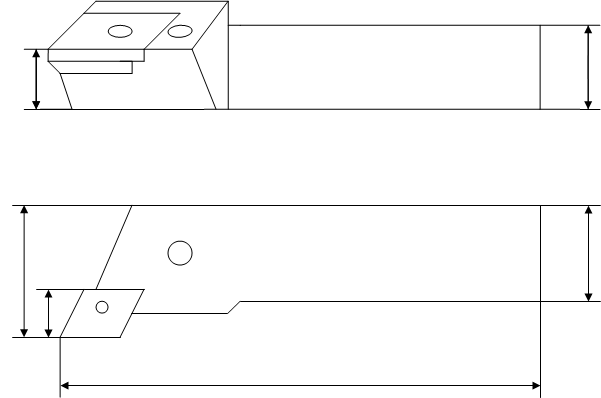

Резец проходной с φ=95˚, с ромбической пластиной (ε=80˚) из твердого сплава (ТУ 2-035-892-82).
RCLNR2525M12

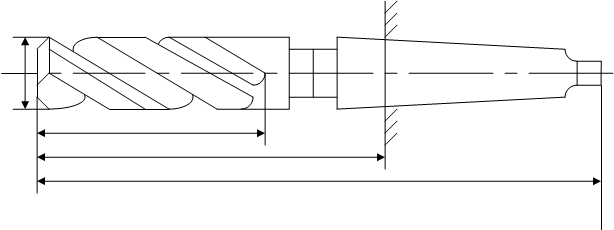

Зенкер цельный быстрорежущий с числом зубьев z=3, с коническим хвостовиком (ТУ 2-035-926-83).
035-2320-0011

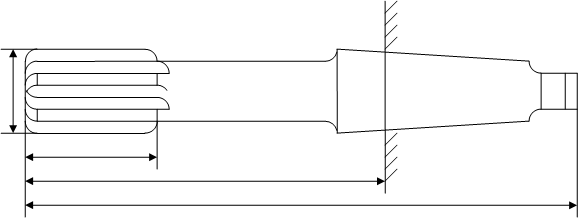

Черновая развертка машинная цельная быстрорежущая с коническим хвостовиком (ГОСТ 1672-80, тип 2).
2363-3449

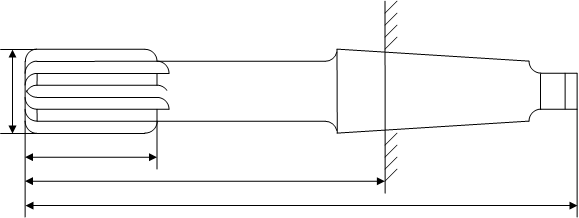

Чистовая развертка машинная цельная быстрорежущая с коническим хвостовиком (ГОСТ 1672-80, тип 2).
2363-3449

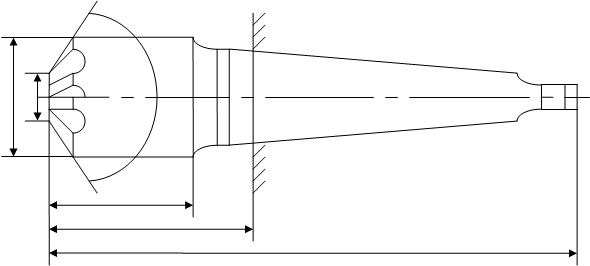

Зенковка коническая быстрорежущая с коническим хвостовиком (ГОСТ 14953-80, тип 10).
2353-0134

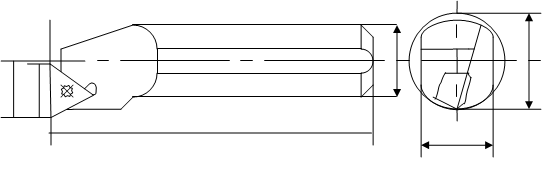

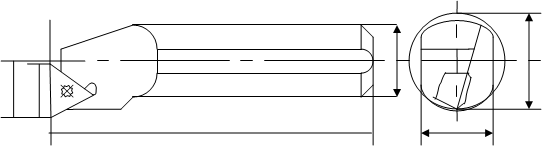

Резец расточной с φ=90˚, с трехгранной пластиной из твердого сплава (ТУ 2-035-1040-86).
К.01.4980.000-02

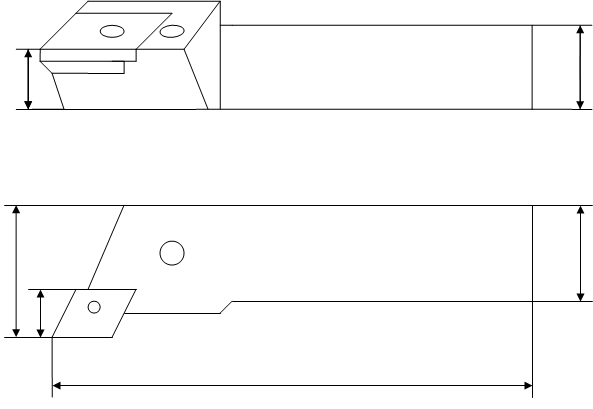

Черновой резец проходной с φ=95˚, с ромбической пластиной (ε=80˚) из твердого сплава (ТУ 2-035-892-82).
RCLNR2225M12

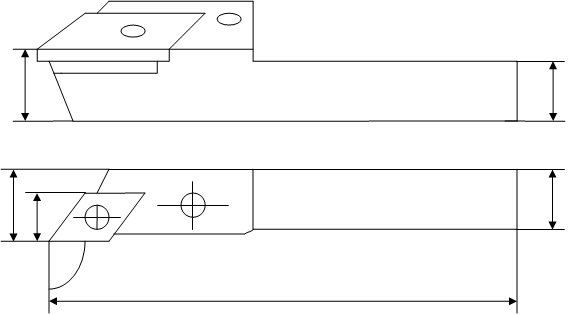

Чистовой резец контурный с φ=93˚, с ромбической пластиной (ε=55˚) из твердого сплава (ТУ 2-035-892-82).
RDINR2525M15
Зенковка коническая быстрорежущая с коническим хвостовиком (ГОСТ 14953-80, тип 10).
2353-0134
Резец расточной с φ=90˚, с трехгранной пластиной из твердого сплава (ТУ 2-035-1040-86).
К.01.4980.000-02
|
