Волжский университет имени В.Н.Татищева
Факультет “Информатика и телекоммуникации”
Кафедра “Информатика и системы управления”
КУРСОВАЯ РАБОТА
по дисциплине: “Организация ЭВМ ”
Тема: “Ассемблер”
Выполнил: студент гр. ИС-311
Руководитель:
Тольятти
Содержание курсовой работы:
1. Описание и схема алгоритма.
2. Область применения.
3. Листинг программы с комментариями.
4. Список литературы.
1. Описание и схема алгоритма
Начало программы начинается с распределения памяти под код программы под данные и под стек. Прописав строку Model
Small
выделяется по 64кБ под данные и под код. В задании нам необходимо работать с 32-х битными переменными для чего прописываем строку .386.
Определившись с основными моментами начинаем ввод переменных. Переменной является x
.
Ввод переменной x
и обработка осуществляется в несколько этапов. Вначале вводится код числа стандартным прерыванием int
21
функцией 0
Ah
, замет берётся каждый символ и преобразуется в десятичное значение и осуществляется определение десятков или единиц соответственно. В результате получаем введённое нами десятичное число.
Следующим этапом является вычисление полинома по формуле у=2* x -6y- 4. Во-первых возводим в квадрат “x”, затем умножаем на 2. Потом суммируем полученные значения и помещаем в переменную у, которая и является ответом данной задачи.
Завершающей стадией программы являются вывод переменной у и завершение программы. Вывод переменной осуществляется функцией outword
, которая содержится в подключаемом модуле io
.
asm
. Подключение данного модуля осуществляется командной include
прописываемая до кода программы. Завершение программы осуществляется стандартным способом по стандартному DOS
-кому прерыванию int
21
функцией 4С
h
.

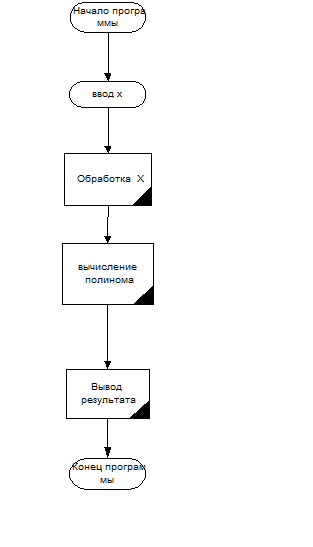

Рис. 1. Схема алгоритма.
Модуль ввода-вывода
Io
.
asm
.
Вначале рассмотрим схему хранения операций ввода-вывода (ВВ) и подключения их к программам:
Часть операций ввода-вывода реализована в виде процедур, описания которых собраны в отдельном модуле, хранящемся в файле с именем ioproc
.
asm
(текст модуля приведён ниже). Предполагается, что этот модуль заранее оттранслирован и в виде объектного модуля записан в файл с именем ioproc
.
obj
.
Изменения стека во время прогона программы
Стек в данной программе при выводе переменной у
нам необходимо было освободить 6 байт стека для вывода числа.
SP –указатель стека. SS – стек.
Приведём пошаговое изменение стека:
SP: 00F0 SS: 00F2 0000
SS: 00F0 3530
SP: 00F2 SS: 00F4 13BA
SS: 00F2 0000
SP: 0F4 SS: 00F6 0000
SS: 00F4 13BA
SP: 00F6 SS: 00F8 00C9
SS: 00F6 0000
SP: 00F8 SS: 00FA 1645
SS: 00F8 00C9
SS: 00FE 0924
SP: 0100 SS: 0102 02B4
SS: 0100 5052
2. Область применения.
Программа применяется для расчета полинома у=2* x-6y- 4. Программа имеет ограничения в применении, потому что в ней применяется расчет одного значения и по одному алгоритму.
3.
Листинг
программы
:
model small
include io.asm
.data
vvx db 10,13,'Введите x: ','$'
vvy db 10,13,'Введите y: ','$'
otvet db 10,13,'Ответ : ','$'
x db 0
two dd 2
four dd 4
six dd 6
z dw 0,0
.stack 256
.386
.code
main:
;*********-начало программы-********************************
movdx,@data;начальный адрес в сегмент данных
movds,dx
;*********-Вывод строки-*************************************
movdx,offsetvvx
movah,9h;Вывод строки 'Введите x'
int 21h
;********-Ввод числа-****************************************
mov ah,1h
int 21h
sub al,30h
push ax
;*********-Вывод строки-*************************************
mov dx,offset vvy
movah,9h;Вывод строки 'Введите y'
int 21h
;********-Ввод числа-****************************************
mov ah,1h
int 21h
sub al,30h
push ax
;**********-Расчёт полинома-***********************************
pop ax
xor ah,ah
mov bx,word ptr (six+2)
mul bx ;dx,ax=y*6
mov cx,dx
mov bx,ax
pop ax
xor ah,ah
mov x,al
mul x ;ax=al*al
;xor cx,cx
mov dx,word ptr (two+2)
mul dx ;dx,ax:=2*al
sub ax,bx
sbbdx,cx
;Результат DX,AX
xorcx,cx
mov bx,word ptr (four+2) ;dx = Результат
sub ax,bx
sbb dx,cx
;Результат DX,AX
movz,dx
movz+2,ax
;**********-Завершение работы программы-**********************
movdx,offsetotvet;Вывод сообщения "Ответ"
movah,9h
int 21h
outwordz;Процедура вывода
outword z+2
mov ax,4c00h
int 21h
end main
4.Список литературы:
1. Ефремов В.Д., Мелехин В.Ф., Дурандин К.П. и др. Вычислительные машины и системы. Учебник для вузов – 2М.: Высшая школа, 1994.
2. Ларионов А.М., Майоров С.А., Новиков Г.И. Вычислительные комплексы, системы, сети.// Учебник для вузов. – Л.: Энергоатомиздат, 1987.
3. Григорьев В.Л. Микропроцессор i486. Архитектура и программирование. –М.: БИНОМ, 1993
|
