Введение
В соответствии с заданием на проектирование запроектировано здание в г. Василевичи Гомельская область. Климатический район строительства - IIВ.
Нормативное значение снеговой нагрузки для снегового района – IБ (0,8 КПа).
 Нормативное значение ветровой нагрузки для I-го ветрового района 0,23 КПа.
Средняя температура наружного воздуха по данным СНБ 2.04.01-97 «Строительная теплотехника»:
-наиболее холодных суток– 28 °С;
-наиболее холодной пятидневки-24 o
С;
Глубина промерзания грунтов определяется по СНБ 5.01.01-99 «Строительная климатология»
Расчёт глубины заложения фундамента
Нормативная глубина сезонного промерзания определяется по формуле:
Где d0
-зависит от типа грунта, м (для глины d0
=0,23)
Mt-безразмерный коэффициент численно равный сумме абсолютных значений среднемесячных отрицательных температур за зиму в данном районе, Mt=13,6 (по СНБ 2.04.02.2000 «Строительная климатология»).
Расчётная глубина сезонного промерзания определяется по формуле:
Где Kh-коэффициент, учитывающий влияние теплового режима здания:
Kh
=0,7;
Т.к. выполняется неравенство, а£0,5,то глубина заложения фундамента не менее df.
Окончательно принимаем глубину заложения фундамента:1500.
Класс ответственности здания-II;
Степень долговечности-II;
Степень огнестойкости-III;
Здание оборудовано центральным от городских сетей отоплением, водопроводом от городских сетей, канализацией в городские сети, а также слаботочным радио и телефонной сетью, электроснабжением с напряжением 380В и электроосвещением с напряжением 220В. Отопление водяное, система вентиляции - естественная вытяжная.
 1. Архитектурно-строительная часть
1.1 Генеральный план
Генеральный план двухквартирного одноэтажного жилого дома в г. Василевичи разработан согласно задания на проектирование. Участок строительства жилого дома расположен в зоне жилой застройки.
Подъезд к дому запроектирован из асфальтобетона. Ширина проездов в две полосы-6,0 м, в одну-3,0 м. Ширина тротуаров-3 м, газонов-2,0 м, ширина отмостки-1,0 м. Озеленение участка обеспечивается посадкой деревьев и клумб, посевом газона. Площадь участка 0,15га.
План организации рельефа выполнен методом проектных горизонталей.
Рельеф участка спокойный, характеризуется горизонталями от 129,0 до 129,5м. Общий уклон рельефа в южном направлении. Разрыв между зданиями выдержаны с соблюдением требований сантехнических и противопожарных разрывов.
С учётом принятых горизонталей определяем чёрные отметки по углам здания:
Определяем красные отметки по углам здания:
На основе данных о повторяемости ветров на листе АС-3 построена роза ветров (Таблица 1.1).
Отвод ливневых вод с территории предусмотрен по корытам прилежащих дорог.
Повторяемость ветра по направлениям, %.
Таблица 1.1
Румбы
Время
|
С |
СВ |
В |
ЮВ |
Ю |
ЮЗ |
З |
СЗ |
| Январь |
8 |
10 |
6 |
14 |
16 |
20 |
15 |
11 |
| Июль |
14 |
10 |
6 |
6 |
9 |
13 |
20 |
22 |
Технико-экономические показатели:
- Площадь участка: Ауч
=0,15 га
 Площадь застройки: Азастр
=174,0 м2
- Площадь озеленения: Аозел
=687,6 м2
- Площадь твёрдых покрытий: Апокр
=75,6 м2
- Плотность застройки: Азастр
/Ауч
×100%=174,0/1500×100%=11,6%
- Процент озеленения: Аозел
/Ауч
×100%=687,6/1500×100%=45,8%
- Процент освоения: (Азастр
+ Апокр
)/ Ауч
×100%=(174,0+75,6)/1500×100%=16,64%
1.2 Объемно-планировочное решение
В соответствии с заданием и паспортом запроектирован одноэтажный жилой дом в г. Василевичи.
Высота этажа 2800 м. Размер здания в осях 12,600х11,100 м. Подвала нет. Площадка междуэтажная-1,000х1,500 м, этажная-1,000х1,500 м.
Технико-экономические показатели объёмно-
планировочного решения.
1. Число квартир:2
2. Общая площадь: Аобщ
=71,63 м2
3. Жилая площадь: Ажил
=39,26 м2
4. Строительный объём: Vстр
=205,59 м3
5. Коэффициент отношения жилой площади к общей: К1
= Ажил
/ Аобщ
×100%=71,63/39,26×100%=56,92;
6. Коэффициент строительного объёма к жилой площади: К2
= Vстр
/ Ажил
×100%=205,59/39,63=5,18.
 1.3.Конструктивные решения здания
Запроектировано здание с продольными несущими стенами. Пространственная жёсткость и устойчивость здания обеспечена армированием углов и мест примыкания внутренних стен к наружным, и анкеровкой плит перекрытия со стенами (Г-образный анкер) и меду собой (линейный анкер),заделкой углов между плитами перекрытия, заделкой плит перекрытия в стенах привязкой швов кладки.
1.3.1. Фундаменты

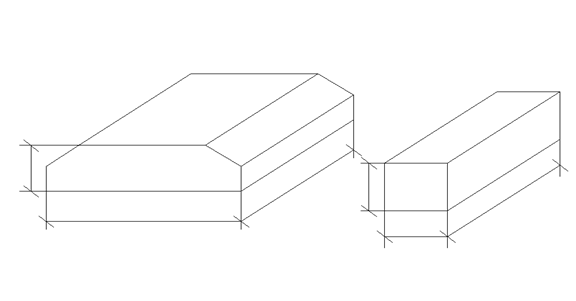

В проекте применены ленточные фундаменты- из сборных железобетонных плит по ГОСТ 13580-85 ( Рисунок 1) и бетонных блоков (Рисунок 2), см. сводную спецификацию сборных изделий.
Рисунок 1 – фундаментная подушкаРисунок 2 –фундаментный блок
Глубина заложения фундамента-2400 м. Вертикальная гидроизоляция окрашена горячим битумом за два раза. Горизонтальная гидроизоляция из двух слоёв рубероида на битумной мастике по периметру внутренних и наружных стен.
 1.3.2 Стены и каркасы.
Стены запроектированны изблоков ПГС толщиной: наружные–510мм; внутренние – 380 мм и кирпича-120 мм в сан узлах.Кладка ведётся на цементно-песчаном растворе в летнее время. Толщина швов 10-12 мм. Швы в кладке выполняются в пустошовку для оштукатуривания стен. Над проёмами в несущих и самонесущих стенах укладываются перемычки по серии 1.038.1-1выпуск 1.
 1.3.3. Перекрытия и покрытия.
Запроектированы перекрытия и покрытия из сборных железобетонных многопустотных плит по серии 1.141-1 выпуск 60-63 и серии 1.241-1 выпуск 27,(Рисунок 3), см. сводную спецификацию сборных изделий.
Рисунок 4 – железобетонная плита перекрытия.
Швы между плитами заделываются бетоном класса С 18/20 с тщательным уплотнением. Отверстия в плитах для прокладки инжененерного оборудования сверлят по месту перфаратором. Анкеровка между элементами покрытия и перекрытия выполняется сваркой линейной арматуры S240 Æ10, анкеровка со стенами выполняется Г-образными анкерами S240 Æ10.
1.3.5. Прегородки.
Запроектированны перегородки: в санузлах-120 мм; межкомнатные-из блоков ПГС-100 мм; межквартирные перегородки-380 мм. Армирование кирпичных перегородок осуществляется через 3 ряда в кладке.
1.3.6.Кровля
Запроктирована скатная кровля из метало черепицы черепицы.Кровля установлена на стропилах с шагом1000 и 900 мм,которые устанавливаются на мауэрлаты продольных стен, по их длине.На стропилах выполнена сплошная обрешетка.
Метало черепица черепица крепитсяс помощью самонарезных
шурупов,длиной 25 мм. с увеличенной оцинковоной шляпкой и за счёт нанесёного с тыльной стороны листа мастичного слоя.
2.7 Полы
Таблица 1 - Экспликация полов
| Помещение |
Тип пола |
Схема пола |
Элементы плана и их толщина, мм |
Площадь
м2
|
| Жилые комнаты, прихожая (первого этажа) |
П - 1 |
1.Линолеум(теплозвукоизол.) 5мм;
2.Мастика клеящая;
3. Стяжка
4. Пароизоляция 25;
5.Пенополистирол 120;
6.Бетон М 150-100
|
10,80 |
| Санузел |
П - 2 |
1. Плитка керамическая 10;
2. Цем.-песч. Стяжка 20;
3. Стяжка из лёгкого бетона 40;
4.Плита перекрытия 220;
|
4,45 |
| Чердак |
П-5 |
1.Доски ходовые 150х50(h)шаг 1000;
2.Щлакоизвестковая корка 30;
3.Минплита П125-180
4.Один слой бикростана на битумной мастике;
5.Плита перекрытия 220.
|
176,64 |
1.3.8.Окна и двери.
Проектом предусмотрено заполнение оконных проёмов стеклопакетами из поливинилхлорида, производства Becker-System-Беларусь.(см. сводную спецификацию сборных изделий).
1.4. Наружная и внутренняя отделка.
3.1 Наружная отделка.
Наружные стены здания оштукатурены и окрашены акриловыми составами. Цоколь оштукатурен под шубу и окрашен в тёмные тона фасад.
Ведомость отделки помещений.
| № Пом. |
Потолок |
Стены и перегородки |
Низ стенок и перегородок |
Примечание |
| Площадь, м |
Вид отделки |
Площадь, м |
Вид отделки |
Площадь, м |
Вид отделки |
| Жилые комнаты и прихожие |
10,80 |
Затирка и окраска акриловыми составами |
11,24 |
Оштукатуривание изв. раст., оклейка обоями |
| Кухня |
9,67 |
Затирка и окраска акриловыми составами |
10,53 |
Оштукатуривание цем. изв. раст., оклейка обоями |
4,56 |
Керамическая плитка |
1,6 м(h)
3,00 м
|
| Санузел |
4,45 |
Затирка и окраска акриловыми составами |
6,71 |
Оштукатуривание цем. изв. раст., облиц. плита |
 1.6. Сводная спецификация сборных изделий.
Поз.
|
Обозначение |
Наименование |
Кол-
во
|
Масса,кг |
Прим. |
| Железобетонные изделия |
| ПК-1 |
1.141-1 вып. 60.63 |
Многопустотная плита |
| ПК 48.15-8АтVт(6АтVт) |
4 |
| ПК 48.12-8АтVт(6АтVт) |
16 |
| ЛП-1 |
Серия 1.251.1-4 вып1 |
Лестничная площадка |
4 |
| ЛП-2 |
Серия 1.152.1-8 вып1 |
ППФ 25.11 в-5 |
| 2ПП22.15-4-К |
2 |
| МВ24.14-24.9р-5 |
| Плиты ленточных фунд-тов |
| Ф-1 |
ГОСТ13580-85 |
ФЛ 10.30-1 |
15 |
| Ф-2 |
ФЛ 10.12-1 |
2 |
| Ф-3 |
ФЛ10.8-1 |
10 |
| Стальные изделия |
| АН-1 |
Линейный анкер Ф10 |
1 |
| АН-2 |
Г-образный анкер Ф10 |
6 |
| Столярные изделия |
| Д1 |
ГОСТ 112.14-78 |
ДВДО 21-7 |
20 |
| Д2 |
ДНДО 21-12 |
1 |
| ОК1 |
ГОСТ 112.14-86 |
ОПЗС 15-21 |
6 |
| ОК2 |
ОПЗС 15-21 |
7 |
| Фундаментные блоки |
| 1ФБ |
ГОСТ 13580-85 |
ФБ 6.24.6 |
| 2ФБ |
ФБ 6.9.6 |
| Перемычки брусковые |
| 1 |
Серия 1.038.1-1 вып 1 |
3ПБ 39-8 |
6 |
| 2 |
4ПБ 44-8 |
7 |
5. Список литературы
1. СНБ 2.04.02-2000. «Строительная климатология» .
2. СНБ 5.08.01-2000 «Проектирование и чстройство кровель»
 3. СНБ 3.02.04-03 «Жилые здания»
4. СНБ 5.01.01-99 «Основания и фендаменты»
5. ГОСТ 21.101.93 «Правила выполнения рабочей документации генеральных планов предприятий, сооружений и жилищно-гражданских объектов»
6. ГОСТ 21.501.93 «Правила выполнения арх-рабочих чертежей»
7. Территориальный каталог индустриальных конструкций и изделий для жидищно-гражданского строительства в БССР» ТК2-03.00.91 Том 1.
8. Буга П. Г. «Промышленные, гражданские и сельскохозяйственные
здания».
9. Шерешевский И. А. «Конструирование гражданских зданий».
10. Неелов В.А. «Гражданские здания»
11. Ржецкая Л. М. «Гражданские и промышленные здания, курсовое проектирование».
12.ГОСТ 21.101.93 «Основные требования к рабочей до
|
