МИКРОКОНТРОЛЛЕР СЕМЕЙСТВА MCS–51
1. СТРУКТУРНАЯ СХЕМА МИКРОКОНТРОЛЛЕРОВ СЕМЕЙСТВА MCS–51

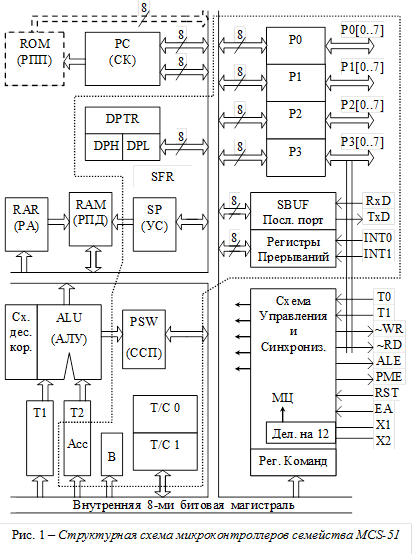

Основой микроконтроллера (см. рис. 1) является 8–ми битовое Арифметическо–Логическое устройство (АЛУ). Память МК имеет Гарвардскую архитектуру, т.е. логически разделена: на память программ – ПП (внутреннюю или внешнюю), адресуемую 16–ти битовым счетчиком команд (СК) и память данных – внутреннюю (Резидентная память данных – РПД) 128 (или 256) байт, а также внешнюю (Внешняя память данных – ВПД) до 64 Кбайт. Физически память программ реализована на ПЗУ (доступна только по чтению), а память данных – на ОЗУ (возможна запись и чтение данных).
Прием и выдача внешних сигналов осуществляется через 4 восьмибитовых порта Р0..Р3. При обращении к внешней памяти программ (ВПП) или памяти данных (ВПД) порты Р0 и Р2 используются как мультиплексированная внешняя шина Адрес/Данные. Линии порта Р3 могут выполнять также альтернативные функции (см. табл. 1).
16–ти битовый регистр DPTR формирует адрес ВПД или базовый адрес Памяти программ в команде преобразования Аккумулятора. Регистр DPTR может также использоваться как два независимых 8–ми битовых регистра (DPL и DPH) для хранения операндов.
8–ми битовый внутренний регистр команд (РК) принимает код выполняемой команды; этот код дешифрируется схемой управления, которая генерирует управляющие сигналы (см. рис. 1).
Обращение к регистрам специальных функций – РСФ (SFR – на рис. 1 они обведены пунктирной линией) возможно только с использованием прямой байтовой адресации в диапазоне адресов от 128 (80h) и более.
Резидентная память данных (РПД) в первых моделях микроконтроллеров семейства MCS–51 имела объем 128 байт. Младшие 32 байта РПД являются одновременно и регистрами общего назначения – РОН (4 банка по 8 РОНов). Программа может обратиться к одному из 8–ми РОНов активного банка. Выбор активного банка РОНов осуществляется программированием двух бит в регистре состояния процессора – PSW.
Таблица 1 – Назначение выводов MCS–51
| № выв. |
Обозначение |
Назначение |
| 1..8 |
Р1[0..7] |
8–ми битовый квазидвунаправленный порт ввода/вывода |
| 9 |
RST |
Сигнал сброса (активный уровень – высокий);
Сигнал RST обнуляет : PC и большинство Регистров Специальных Функций (SFR), запрещая все прерывания и работу таймеров; выбирает Банк РОНов 0; записывает в порты Р0_Р3 "все единицы", подготавливая их на ввод; записывает код 07H в указатель стека (SP);
|
| 10..17 |
P3[0..7]
P3[0]
P3[1]
P3[2]
P3[3]
P3[4]
P3[5]
P3[6]
P3[7]
|
8–ми битовый квазидвунаправленный порт ввода/вывода; после записи в соответствующий разряд "1" – выполняет дополнительные (альтернативные) функции:
Вход последовательного порта – RxD;
Выход последовательного порта – TxD;
Вход внешнего прерывания 0 – ~INT0;
Вход внешнего прерывания 1 – ~INT1;
Вход таймера/счетчика 0 – Т0;
Вход таймера/счетчика 1 – Т1;
Выход строб. сигнала при записи в ВПД – ~
WR;
Выход строб. сигнала при чтении из ВПД – ~
RD;
|
| 18, 19 |
X1, X2 |
Выводы для подключения кварцевого резонатора или LC–контура; |
| 20 |
GND |
Общий вывод; |
| 21..28 |
P2[0..7] |
8–ми битовый квазидвунаправленный порт ввода /вывода; или выход адреса A[8_15] в режиме работы с внешней памятью (ВПП или ВПД); |
| 29 |
PME |
Строб чтения Внешней Памяти Программ, выда–ется только при обращении к внешнему ПЗУ; |
| 30 |
ALE |
Строб адреса Внешней памяти (ВПП или ВПД); |
| 31 |
ЕА |
Отключение РПП, уровень "0" на этом входе пе–реводит МК на выборку команд только из ВПП
; |
| 39..32 |
Р0[0..7] |
8–ми битовый двунаправленный порт ввода/ вывода; при обращении к Внешней Памяти выдает адреса A[0_7] (которые записываются во внешний регистр по сигналу ALE), а затем обменивается байтом синхронно с сигналом ~PME (для команд) или ~WR,~RD (для данных в ВПД), при обращении к Внешней Памяти в регистр порта Р0 записываются все единицы, разрушая хранимую там информацию; |
| 40 |
Ucc |
Вывод напряжения питания |
Переключение банков РОНов упрощает выполнение подпрограмм и обработку прерываний, т.к. не нужно пересылать в стек содержимое РОНов основной программы при вызове подпрограммы (достаточно в подпрограмме перейти в другой активный банк РОНов).
Обращение к РПД возможно с использованием косвенной или прямой байтовой адресации (прямая байтовая адресация позволяет обратиться только к первым 128-ми байтам РПД).
Расширенная область РПД (у микроконтроллеров семейства MCS-52 и последующих семейств) с адреса 128 (80h) до 255 (FFh) может адресоваться только с использованием косвенного метода адресации.
Таблица 2 – Блок Регистров Специальных Функций (s f r)
Адрес
dir
|
Мнемо–код |
Наименование |
| 0E0h |
* ACC |
Аккумулятор |
| 0F0h |
* B |
Регистр расширитель аккумулятора |
| 0D0h |
* PSW |
Слово состояния процессора |
| 0B0h |
* P3 |
Порт 3 |
| 0A0h |
* P2 |
Порт 2 |
| 90h |
* P1 |
Порт 1 |
| 80h |
* P0 |
Порт 0 |
| 0B8h |
* IP |
Регистр приоритетов прерываний |
| 0A8h |
* IE |
Регистр маски прерываний |
| 99h |
SBUF |
Буфер последовательного приемо–передатчика |
| 98h |
* SCON |
Регистр управления/статуса последовательного порта |
| 89h |
TMOD |
Регистр режимов таймеров/счетчиков |
| 88h |
* TCON |
Регистр управления/статуса таймеров/счетчиков |
| 8Dh |
TH1 |
Таймер 1 (старший байт) |
| 8Bh |
TL1 |
Таймер 1 (младший байт) |
| 8Ch |
TH0 |
Таймер 0 (старший байт) |
| 8Ah |
TL0 |
Таймер 0 (младший байт) |
| 83h |
DPH |
Регистр–указатель данных (DPTR) (старший байт) |
| 82h |
DPL |
Регистр–указатель данных (DPTR) (младший байт) |
| 81h |
SP |
Регистр–указатель стека |
| 87h |
PCON |
Регистр управления мощностью потребления |
2. ПРОГРАММНАЯ МОДЕЛЬ MCS–51

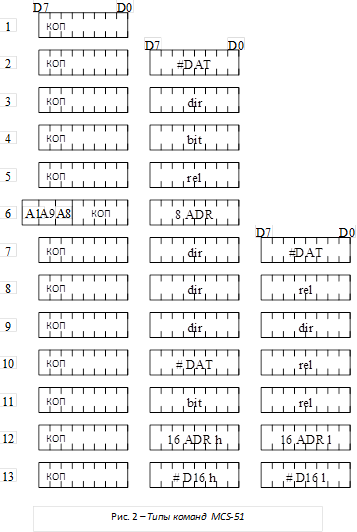

ТИПЫ КОМАНД MCS–51
Почти половина команд выполняется за 1 машинный цикл (МЦ). При частоте кварцевого генератора 12 МГц время выполнения такой команды – 1 мкс. Остальные команды выполняются за 2 машинных цикла, т.е. за 2мкс. Только команды умножения (MUL) и деления (DIV) выполняются за 4 машинных цикла.
За время одного машинного цикла происходит два обращения к Памяти Программ (внутренней или внешней) для считывания двух байтов команды или одно обращение к Внешней Памяти Данных (ВПД).
3. МЕТОДЫ (СПОСОБЫ) АДРЕСАЦИИ MCS–51
1. РЕГИСТРОВАЯ АДРЕСАЦИЯ – 8–ми битовый операнд находится в РОНе выбранного (активного) банка регистров;
2 НЕПОСРЕДСТВЕННАЯ АДРЕСАЦИЯ (обозначается знаком – # ) – операнд находится во втором (а для 16–ти битового операнда и в третьем) байте команды;
3 КОСВЕННАЯ АДРЕСАЦИЯ (обозначается знаком – @ ) – операнд находится в Памяти Данных (РПД или ВПД), а адрес ячейки памяти содержится в одном из РОНов косвенной адресации (R0 или R1); в командах PUSH и POP адрес содержится в указателе стека SP; регистр DPTR может содержать адрес ВПД объемом до 64К;
4 ПРЯМАЯ БАЙТОВАЯ АДРЕСАЦИЯ – (dir) – используется для обращения к ячейкам РПД (адреса 00h…7Fh) и к регистрам специальных функций SFR (адреса 80h…0FFh);

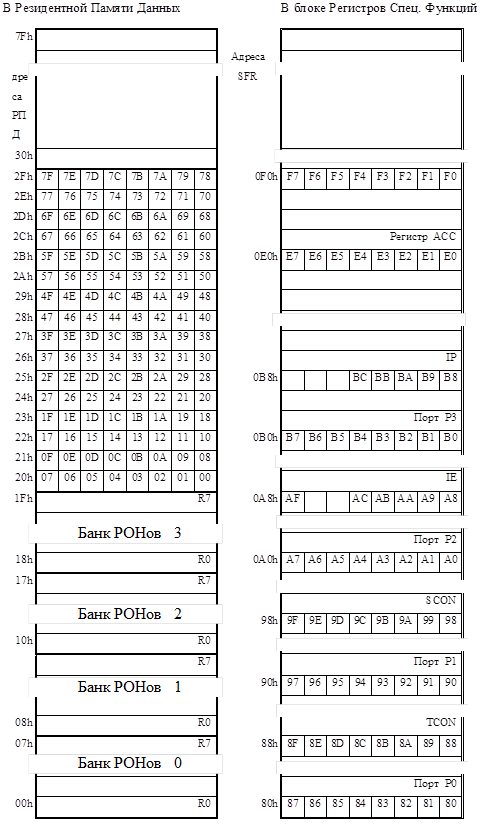

5 ПРЯМАЯ БИТОВАЯ АДРЕСАЦИЯ – (bit) – используется для обращения к отдельно адресуемым 128 битам, расположенным в ячейках РПД по адресам 20H…2FH и к отдельно адресуемым битам регистров специальных функций (см. табл. 3 и программную модель);
6 КОСВЕННАЯ ИНДЕКСНАЯ АДРЕСАЦИЯ (обозначается знаком – @ )– упрощает просмотр таблиц в Памяти Программ, адрес ПП определяется по сумме базового регистра (PC или DPTR) и индексного регистра (Аккумулятора);
7 НЕЯВНАЯ (ВСТРОЕННАЯ) АДРЕСАЦИЯ – в коде команды содержится неявное (по умолчанию) указание на один из операндов (чаще всего на Аккумулятор).

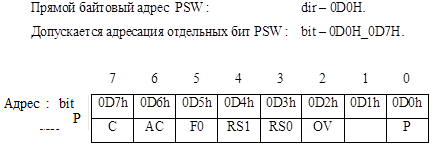

4. ФОРМАТ СЛОВА СОСТОЯНИЯ ПРОЦЕССОРА (PSW)
C – флаг переноса (CARY) или заема, выполняет также функции "булевого Аккумулятора" в командах, оперирующих с битами;
AC – флаг вспомогательного (дополнительного) переноса – устанавливается в "1", если в команде сложения (ADD, ADDC) был перенос из младшей тетрады в старшую (т.е. из 3-го бита в 4-й бит);
F0 – флаг пользователя – устанавливается, сбрасывается и проверяется программно;
| RS1 |
RS0 |
Банк |
Адрес (dir) |
| 0 |
0 |
0 |
00h..07h |
| 0 |
1 |
1 |
08h..0Fh |
| 1 |
0 |
2 |
10h..17h |
| 1 |
1 |
3 |
18h..1Fh |
RS1,RS0 – Выбор банка регистров:
OV – Флаг арифметического переполнения; его значение определяется операцией "Исключающее ИЛИ" сигналов входного и выходного переносов старшего разряда АЛУ; единичное значение этого флага указывает на то, что результат арифметической операции в дополнительном коде вышел за допустимые пределы: –128…+127; при выполнении операции деления флаг OV сбрасывается, а в случае деления на ноль – устанавливается; при умножении флаг OV устанавливается, если результат больше 255 (0FFH);
Разряд PSW[1] – Резервный, содержит триггер, доступный по записи или чтению;
P – флаг паритета – является дополнением количества единичных битов в аккумуляторе до четного; формируется комбинационной схемой (программно доcтупен только по чтению).
В микроконтроллерах MCS-51 отсутствует флаг "Z". Но в командах условного перехода (JZ, JNZ) проверяется комбинационной схемой текущее (нулевое или ненулевое) содержимое Аккумулятора.
Все команды пересылок и обмена операндов могут осуществляться через Аккумулятор (см. рис. 3). Причем пересылки из/в Внешней Памяти (Памяти Программ или Памяти Данных) могут осуществляться только через Аккумулятор.
Большинство пересылок могут осуществляться также через прямоадресуемый байт (dir). Существуют даже пересылки dir – dir (см. рис. 3).
Отсутствующие пересылки из РОНа в РОН могут быть реализованы как пересылки из РОНа в прямоадресуемый байт dir (с учетом того, что РОНы расположены в начальной области Резидентной Памяти Данных, ячейки которой могут адресоваться как dir).
Команды обмена XCH позволяют пересылать байты без разрушения обоих операндов.
Арифметические команды выполняются только в Аккумуляторе. Поэтому первый операнд необходимо предварительно поместить в Аккумулятор и потом сложить или вычесть второй операнд. Результат помещается в Аккумулятор.
Команда вычитание SUBB выполняется только с заемом (т.е. из результата вычитается и флаг Сary). Поэтому для выполнения команды вычитания без заема необходимо предварительно выполнить команду очистки флага С (CLRC).
Команда умножения однобайтовых операндов – MULAB – размещает двухбайтовый (16 бит) результат: младший байт – в Аккумулятор, старший байт – в регистр В.
Результат выполнения команды деления однобайтовых операндов – DIVAB – помещается: частное – а Аккумулятор, остаток – в регистр В.
Арифметическая команда INC добавляет к выбранному операнду единицу. Арифметическая команда DEC вычитает из выбранного операнда единицу. Команда десятичной коррекции Аккумулятора ( DAA ) помогает складывать двоично-десятичные числа (BCD-числа) без перевода их в шестнадцатеричный формат (hex-формат). Исходные операнды должны быть обязательно в BCD-формате, т.е. в каждой тетраде одного байта находятся только числа от 0 до 9 (там не могут быть шестнадцатеричные числа: A, B, C, D, E, F). Поэтому в одном байте могут находиться числа от 00 до 99 для упакованных BCD-чисел или числа от 0 до 9 для неупакованных BCD-чисел.

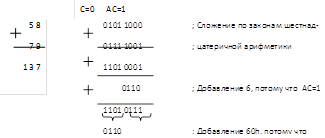

Команда DA A – десятичной коррекции выполняет действия над содержимым Аккумулятора после сложения BCD-чисел в процессоре (числа складывались по законам шестнадцатеричной арифметики) следующим образом (см. пример):
· если содержимое младшей тетрады Аккумулятора больше 9 или установлен флаг вспомогательного переноса (AС = 1), то к содержимому Аккумулятора добавляется 6 (т.е. недостающие шесть цифр в hex-формате);
· если после этого содержимое старшей тетрады Аккумулятора больше 9 или установлен флаг C, то число 6 добавляется к старшей тетраде Аккумулятора.
Команду десятичной коррекции DA A не применяют после команды инкремента (INC), потому что команда инкремента не влияет (не изменяет) на флаги С и АС.
Логические команды:
- логическое "И" – ANL,
- логическое "ИЛИ" – ORL,
- логическая команда "ИСКЛЮЧАЮЩЕЕ ИЛИ" – XRL– выполняются в Аккумуляторе (как и арифметические), но имеется возможность выполнить логические команды также и в прямоадресуемом байте (dir). При этом второй операнд может быть:
- в Аккумуляторе или
- непосредственный операнд в команде.
Команды вращения (RR A, RL A) и команды вращения через флаг CARY (RRC A, RLC A) циклически сдвигают содержимое Аккумулятора на 1 бит.ресылки битовых операндов осуществляются только через флаг С.
|
