ВВЕДЕНИЕ

В условиях реформирования экономических отношений в Российской федерации (РФ) наблюдается ухудшение состояния и старение машино-тракторного парка, поэтому особенно актуальным становится совершенствование организации технического сервиса. Вхождение России в мировой рынок требует новых подходов в организации технического сервиса машин. Для этого необходимо использовать опыт, накопленный как в нашей стране, так и в странах с развитой рыночной экономикой.

Развитие рыночных отношений привело к значительному увеличению расходов на техническое обслуживание и ремонт машин.

Современный парк машин автотранспортных предприятий (АТП) РФ разнообразен, в нем имеется сложная и дорогостоящая техника. При этом в АТП свыше 50 %, прошедшей техническое обслуживание и ремонт (ТО и Р). Техническое обслуживание и ремонт являются вынужденными и необходимыми условиями поддержания техники в работоспособном состоянии.

В связи с сокращением парка машин увеличивается нагрузка на технику, из-за чего возрастают затраты на поддержания ее в работоспособном состоянии.

Технический сервис включает следующий комплекс услуг: изучение потребностей и платежеспособного спроса потребителей на машины и услуги; оказание информационно – консультационных услуг; обеспечение потребителя машинами, оборудованием, запасными частями; предпродажную подготовку машин, монтаж, работы по пуску и наладке технологических комплексов; обучение потребителей правилами эксплуатации машин и оборудования; диагностику и техническое обслуживание машин и оборудования; ремонт машин, включая доставку; организацию услуг по аренде, прокату; проведение механизированных работ и т. д.; создание материально – технической базы для ремонта, ТО и прочее.

Система организации технического сервиса в РФ базируется на определенных принципах. Прежде всего, она строится на приоритете производителей продукции. Материально-техническую базу предприятия технического сервиса в основном составляют объекты ремонтнообслуживающих производств. Разнообразие исполнителей технического сервиса создает рынок услуг и конкуренцию. Взаимоотношения заводов - изготовителей и исполнителей технического сервиса и товаропроизводителей строятся на экономических интересах.

По данным НИИ, при рациональной организации технического сервиса на 8…12 % сокращается техническое обслуживание и ремонт, на 20…28 % увеличивается наработка на машину и на 34…46 % повышается их производительность [11].

Система организации технического сервиса должна обеспечивать: высокую готовность машин, максимальную наработку техники, грамотное обслуживание и эксплуатацию; соблюдение интересов товаропроизводителей, подготовку кадров.

Организация технического сервиса в новых экономических условиях требует научного подхода и новых форм, обеспечивающих эффективное использование имеющейся материально - технической базы производителей.

Целью работы является – технологическое проектирование производственной зоны технического обслуживания.

1. АНАЛИЗ ПРОИЗВОДСТВЕННОЙ ДЕЯТЕЛЬНОСТИ ПРЕДПРИЯТИЯ МУП ДЭУ №7 Г. НОВОАЛТАЙСКА

1.1 Общая характеристика предприятия

Муниципальное учреждение г. Новоалтайска «Дорожно-эксплуатационное учреждение №7 » является подразделением Главного управления благоустройства и озеленения и подчиняется Департаменту транспорта и дорожно-благоустроительного комплекса.

Основное направление деятельности предприятия – текущее содержание автомобильных дорог и дорожных на них: мостов, путепроводов, тоннелей, подземных переходов.

Муниципальное управление «ДЭУ № 7» г. Новоалтайска занимается эксплуатацией, техническим обслуживанием и ремонтом жилого фонда.

Цели создания учреждения:

- выполнение работ, а также оказание услуг и иных функций некомерческого характера, связанных с текущим содержанием и ремонтом улично-дорожной сети и коммунальных сооружений, для удовлетворения общественных потребностей;

- развитие конкуренции в сфере содержания и эксплуатации жилищного фонда;

- улучшение качества обслуживания населения.

Транспортная служба занимается техническим обслуживанием и ремонтом машинного парка, вывозом бытового мусора, механизированной уборкой территории, уборкой и вывозом снега, заготовкой леса для строительной службы, обеспечивает служебные поездки, грузовые и пассажирские перевозки.

Общая площадь транспортного предприятия «ДЭУ №7» 4100, площадь застройки зданиями и сооружениями 2250 , площадь территории с твердым покрытием 1550 , открытая стоянка автомобилей 600 . Транспортное предприятие имеет административный корпус, ремонтные мастерские площадью 1600 (участок диагностики, зоны первого и второго ТО, участок технического ремонта (ТР), специализированные участки ), зоны ежедневного обслуживания, стационарный пост заправки, отапливаемые боксы.

В настоящее время предприятие имеет 1486 производственной площади. Имеется теплая стоянка на 88 машино – мест и 10 машино – мест для их ремонта и технического обслуживания.

Общая численность работающих на предприятии составляет человек. В том числе:

· руководители и специалисты – человек

· водители – человека

· ремонтные рабочие – человека

из них 5 разряда – человек

4 разряда – человек

3 разряда – человек

2 разряда – человек

· вспомогательные рабочие – человек

· совместители – человека.

Организационная структура транспортного предприятия представлена на рисунке 1.

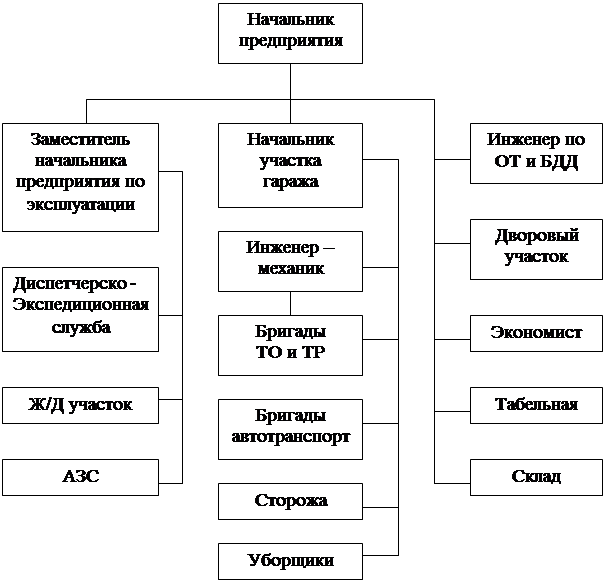

Рисунок 1 – Организационная структура транспортного предприятия «ДЭУ №7» г. Новоалтайска

Производственная площадь разделена на три зоны: зона ТО-1, зона ТО-2, зона ТР, включающие производственные участки.

В бригаде ТО – 2 средний разряд ремонтных рабочих равен 2,6, в бригаде ТО – 1 он равен 3, показатели ниже нормативного. В таблице 1.1. приведем показатели производственной программы за 2006-2008 годы.

Таблица 1.1. – Производственная программа ТО – 1 и ТО – 2 за 2006, 2007, 2008 годы в транспортном цехе «ДЭУ №7 г. Новоалтайска» по месяцам, в единицах подвижного состава

Проведя анализ технико-экономических показателей работы транспортного цеха «ДЭУ №7 г. Новоалтайска» за 2008 год, можно сделать вывод, что транспортное предприятие не является убыточным, несмотря на коэффициент технической готовности равный 0,76, который показывает, что на предприятии низкое качество проведения технического обслуживания.

Для увеличения доходов предприятию необходимо обновление парка подвижного состава новыми автомобилями. Для уменьшения затрат необходимо улучшить систему и технологию планового технического обслуживания (своевременное и качественное проведение технического обслуживания и ремонта подвижного состава).

1.2 Анализ производственного процесса ТО

В транспортном цехе производство в ремонтных мастерских организованно методом специализированных бригад. Сущность метода, заключается в том, что в цехе организуется несколько специализированных бригад, специализирующихся по видам технического обслуживания и ремонту автомобилей.

Бригада ТО – 1 разделена на два звена. Бригада ТО – 2 комплексная, работающая на единый наряд.

Численность автослесарей по бригадам ТО и их количество по квалификационным разрядам приведены в таблице 1.2.

Таблица 1.2. – Численность автослесарей по бригадам ТО и их квалификационным разрядам

Производственные программы ТО – 1 и ТО – 2 за 2006, 2007, 2008 годы приведены в таблице 1.7.

Анализируя производственно – технические показатели (таблица 1.2 и таблица 1.5) приходим к заключению, что парк сильно изношен (коэффициент технической готовности 0,76, коэффициент использования парка 0,65, ходовой парк 65 единиц, пробег свыше 500 тысяч километров составил у 15 автомобилей). Парк уменьшается, новыми машинами не пополняется.

Парк предприятия содержит 80 единиц автомобилей, из них 77 грузовых, 1 автобус, 2 легковых автомобиля. Список автомобилей по маркам приведен в таблице 1.2.

Таблица 1.2. – Списочный состав парка транспортного цеха МУ «ДЭУ№7» на 01.01.2009 года

Из 80 единиц подвижного состава (ПС) - 30 единиц имеет пробег свыше 400 тыс. км., данные приводятся в таблице 1.3, на основании которых можно сделать вывод, что парк устаревший и требует обновления.

Таблица 1.3. – Пробег подвижного состава транспортного цеха МУ «ДЭУ №7»

Производственная площадь разделяется на три зоны: зоны ТО – 1, зоны ТО – 2, зоны ТР, включающие производственные участки. Наименование производственных участков сведены в таблицу 1.3, которые также обеспечивают промежуточный склад оборотными узлами и агрегатами.

Таблица 1.4 – Специализированные участки ремонтной мастерской транспортного цеха

Техническое обслуживание и ремонт проводят постовым методом. Перед постановкой на ТО, автомобиль проходит диагностирование ( Д – 1, Д – 2 ).

Д – 1 проводят непосредственно перед ТО – 1 или совместно с ним. Неисправности, выявленные в процессе Д – 1 устраняются на месте, путем регулирования и ремонта, если эти работы не превышают 10 чел. – мин. В противном случае автомобили после выполнения ТО – 1, направляют в зону ТР.

Зона ТР располагает 5 постами, зона ТО – 1 – двумя постами, зона ТО – 2, - тремя постами.

Ниже, в таблице 1.5, приведен перечень технологического оборудования, которым располагает транспортное предприятие для проведения ремонта и обслуживания автомобилей.

Таблица 1.5 – Перечень технологического оборудования и оснастки имеющегося в транспортном цехе МУ «ДЭУ №7»

В транспортном цехе имеется участок диагностирования, состоящий из двух постов: пост регулировки углов установки колес и пост диагностирования двигателя.

Плановое диагностирование на предприятии выполняется непосредственно на участке ТО – 1 до или во время проведения операций ТО – 1.

Технико-экономические показатели транспортного цеха МУ «ДЭУ №7 » приведены в таблице 1.5.

Таблица 1.5 – Технико-экономические показатели транспортного цеха МУ «ДЭУ №7»

1.3 Обоснование темы дипломного проекта

Мастерская общего назначения транспортной службы муниципального управления «ДЭУ №7 г. Новоалтайска» осуществляет техническое обслуживание и текущий ремонт машинного парка.

В связи с большим количеством техники и ее разномарочностью, существующая мастерская не в состоянии удовлетворить растущим потребностям быстрого и качественного ремонта машинного парка.

Производственная площадь достаточна, но нет многих участков, необходимых для нормальной работы мастерской. Отсутствуют такие участки как: участок диагностики, участок дефектации и комплектации, кузнечно-термический участок, обойно-малярный участок, участок заправки и пробного запуска, шинно-ремонтный участок, меднецко-жестяницкий участок. Мастерская не оснащена достаточным количеством оборудования, подъемно – транспортным оборудованием, а так же имеющееся оборудование устарело и не соответствует новым технологиям ремонта и восстановления агрегатов и деталей.

Данные факторы негативно сказываются на выполнении производственного плана, так как увеличивается срок нахождения объектов в ремонте, увеличивается трудоемкость работ, невозможность выполнения работ имеющимся количеством рабочей силы.

В связи с существующими недостатками возникает необходимость создания в хозяйстве совершенной ремонтной мастерской с внедрением в производство новых технологий ремонта и восстановления агрегатов, оснащение новым оборудованием, участками, штатом производственных рабочих и инженерно технических работников.

Данный проект предусматривает увеличение годового выпуска продукции мастерской, применение совершенных технологий ремонта, комплектования мастерской достаточным количеством участков с необходимым технологическим оборудование и очистными сооружениями, соблюдение правил охраны труда, пожарной безопасности, экологии и технической эстетики со значительным снижением себестоимости работ по техническому обслуживанию и ремонту автомобилей.

В проектируемой мастерской предусматривается производить диагностирование транспортных средств, все виды технического обслуживания, текущий ремонт и капитальный ремонт машинного парка.

Для повышения коэффициента технической готовности подвижного состава необходимо усовершенствовать систему и технологию технического обслуживания автомобилей.

В связи с появлением новых моделей грузовых автомобилей предлагается разработать технологию проведения технического обслуживания и доработать оборудование для работы с этими транспортными средствами.

Рассмотреть соответствие проектируемого технологического процесса требованиям охраны труда и экологической безопасности.

2. ТЕХНОЛОГИЧЕСКОЕ ПРОЕКТИРОВАНИЕ ПРОЦЕССОВ ТО-1 И ТО-2 ТРАНСПОРТНЫХ СРЕДСТВ

2.1 Расчет производственной программы и объема работ по техническому обслуживанию и ремонту

Пример расчета приведен для автомобиля КАМАЗ 5320. Рассчитанные значения для всех марок дорожных машин приведены в соответствующих таблицах.

Корректирование периодичности ТО.

Периодичность ТО, км [14]:

, ( 2.1)

где - нормативная периодичность ТО данного вида, км (= 2500 км, = 12500 км [14]);

- коэффициент, учитывающий категорию условия эксплуатации (=0,8 [14]);

- коэффициент, учитывающий природно-климатические условия (=0,9 [14]).

км.

км.

Пробег до капитального ремонта , км [14]:

, (2.2)

где - нормативный пробег базовой модели автомобиля до капитального ремонта (КР), км ( км [14]); - результирующий коэффициент корректирования межремонтного пробега[14]:

, (2.3)

где - коэффициент, учитывающий тип подвижного состава (=1[14]).

.

.

Результаты расчетов по формуле (2.1), (2.2) и корректировка пробегов до ТО –1, ТО –2 и КР представлены в таблице 2.1.

Таблица 2.1 – Корректировка пробегов до ТО –1, ТО –2 и КР

Коэффициент технической готовности, [14]:

, (2.4)

где - среднесуточный пробег, км (=170 км); - коэффициент, учитывающий продолжительность простоя ПС в ТО и ТР в зависимости от пробега с начала эксплуатации (),(=2,5 [14]); - количество дней простоя ПС в ТО и ТР на 1000 км пробега (= 0,5 [14]).

=0,83

Коэффициент использования парка, [14]:

, (2.5)

где - число дней работы автомобилей на линии в текущем году (=318 дней);

- число календарных дней в году (=365 дней).

=0,72.

Результаты расчетов по формуле (2.5) приведены в таблице 2.2.

Таблица 2.2 – Расчетные коэффициенты технической готовности и выпуска парка

Годовой пробег парка , км:

, (2.6)

где - количество машин, единиц (=28 единиц);

=1089849 км.

Результаты расчетов по формуле (2.6) приведены в таблице 2.3.

Таблица 2.3 – Расчетный годовой пробег

Общий годовой пробег парка () равен 3141616 км.

Производственная программа по ТО за год [14]:

, (2.7)

= 62 единиц воздействий.

= 378 единиц воздействий.

= 6411 единиц воздействий.

Количество ТО в сутки, :

, (2.8)

где - количество рабочих дней в году, (=365, 252).

единиц воздействий.

единиц воздействий.

единиц воздействий.

Результаты расчетов по формуле (2.7), (2.8) приведены в таблице 2.4.

Таблица 2.4 – Производственная программа ТО по парку, единиц воздействий

Определение годового объема работ по ТО.

Годовая трудоемкость ТО данного вида , чел. – ч.:

, (2.9)

где - расчетная трудоемкость единицы ТО данного вида, чел. – ч.:

, (2.10)

где - нормативная трудоемкость единицы ТО данного вида [14];

- результирующий коэффициент корректирования трудоемкости единицы ТО данного вида, учитывающий размеры транспортного цеха и число технологически совместимых групп автомобилей [14];

, (2.11)

.

чел. – ч.

чел. – ч.

чел. – ч.

чел. – ч.

чел. – ч.

чел. – ч.

Результаты расчетов по формуле (2.9), (2.10) приведены в таблице 2.5

Таблица 2.5 – Трудоемкость технического обслуживания

Трудоемкость по всему парку равна: ЕО – 11191 чел. – ч., ТО – 1 –4170 чел. – ч., ТО – 2 – 3789 чел. – ч.

Определение годового объема по ТР.

Годовой пробег по марке , км:

(2.12)

где - расчетная трудоемкость ТР на 1000 км, чел. – ч.

, (2.13)

где - нормативная трудоемкость ТР на 1000 км, чел.- ч. (=3,7 чел.- ч. [14]);

- результирующий коэффициент корректирования нормативной трудоемкости ТР на 1000 км:

, (2.14)

где - коэффициент условия эксплуатации (=1,2 [14]);

- коэффициент, учитывающий модификацию ПС (=1 [14]);

- коэффициент, учитывающий природно – климатические условия (=1,2 [14]);

- коэффициент, учитывающий пробег с начала эксплуатации

(=1,3 [14]);

- коэффициент, учитывающий размер предприятия (=1,2 [14]);

.

чел. – ч.

чел. - ч.

Результаты расчетов по формуле (2.12), (2.13), (2.14) приведены в таблице 2.6

Таблица 2.6 – Трудоемкость ТР

Годовой объем работ по каждому виду ТО с сопутствующим ремонтом , чел. – ч. [14]:

, (2.15)

где - годовой объем работ каждого вида ТО, чел. – ч.;

- годовые объемы работ сопутствующего ТР при проведении ТО – 1 и ТО – 2, чел. – ч.:

, (2.16)

где - доля сопутствующего ТР при выполнении работ ТО (= 0,2).

чел. – ч.

чел. – ч.

чел. – ч.

чел. – ч.

Результаты расчетов по формуле (2.15), (2.16) приведены в таблице 2.7.

Таблица 2.7 – Годовой объем работ по ТО – 1 и ТО – 2 с сопутствующим ТР, чел. – ч.

Различают технологически необходимую (явочную) и штатную (списочную) численность рабочих.

Технологически необходимая численность рабочих , человек:

, (2.17)

где - годовая трудоемкость ТО и ТР по видам, чел.- ч.;

-номинальный годовой фонд времени рабочего места, ч.:

, (2.18)

где - количество выходных дней ( =105 дней);

- количество праздничных дней ( =12 дней);

- продолжительность смены, ч (=8 ч);

-коэффициент, учитывающий потери времени по болезни и другим причинам (=0,96 [12]).

ч.

Результаты расчетов по формуле (2.17) приведены в таблице 2.8.

Штатная численность рабочих , человек:

, (2.19)

где - действительный годовой фонд времени рабочего места, ч.:

, (2.20)

где - количество отпускных дней (=24 [12]).

ч.

Результаты расчетов по формуле (2.19) приведены в таблице 2.8.

Таблица 2.8 – Явочное и списочное количество ремонтных рабочих

2.2 Организация технического обслуживания автомобилей

В цехе производство в ремонтных мастерских организовано методом специализированных бригад. Сущность метода заключается в том, что в транспортном цехе организуются несколько специализированных бригад, специализирующихся по видам технического обслуживания и ремонту автомобилей. Схема организации производства представлена на рисунке 2.1.

Достоинство этого метода организации производства:

- специализация исполнителей позволяет повысить ответственность за качество работ;

- снижение среднего тарификационного разряда бригады, при достаточно высоком качестве;

- сокращается число одноименного оборудования, инструментов и приспособлений;

- сокращаются производственные площади;

- упрощается руководство участками, учет и контроль над выполнением технических воздействий.

Однако возникают трудности регулирования загрузки и анализа работы различных бригад, снижается эффективность использования оборудования общего назначения (подъемников, ям, специализированного оборудования), возникают сложности в распределении запасных частей.

Рисунок 2.1 – Схема организации ТО-1 и ТО-2

Технологический процесс ТО, ТР организован по схеме изображенной на рисунке 2.2.

Автомобиль по возвращении с линии проходит контрольный пункт (КП) и направляется в комплекс ежедневного обслуживания. Если автомобиль исправен, то пройдя мойку, он направляется в зону хранения, если не исправен, то в зону ТР.

Автомобиль, у которого пробег превысил пробег до очередного технического обслуживания, техническим персоналом загоняются в соответствующую зону (ТО – 1, ТО – 2). Предварительно, за два – три дня, автомобили, пробег которых приближается к очередному техническому обслуживанию, заезжает в участок диагностики и проходят перед ТО – 1 общую (Д – 1), перед ТО – 2 углубленную (Д – 2) диагностику.

Если во время ТО у автомобилей обнаружились работы по ремонту, не подлежащие выполнению при проведении ТО, то оформляется заявка на ремонт, и автомобили становятся на участок ТР. Для контроля проведенных работ автомобиль после ТО может быть направлен на участок диагностики.

движение машин

возможное движение автомобиля

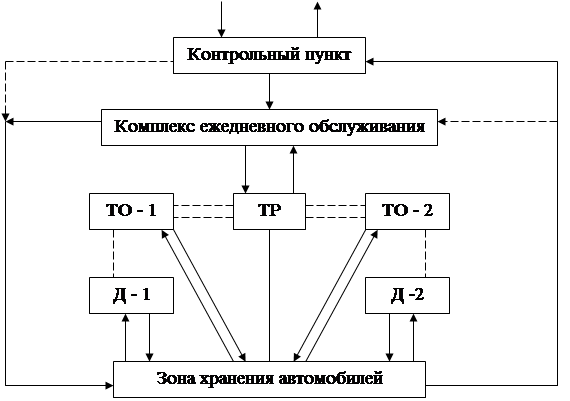

Рисунок 2.2 – Схема технологического процесса ТО и ТР

Автомобили работают на линии с до . Учитывая график работы автомашин, предлагается совмещенный график межсменного времени, времени работы на линии и времени работы зон Т – 1, ТО – 2. График представлен в приложении №1. (см. приложение)

- количество автомобилей технически исправных.

, (2.21)

единица.

Зона ТО – 1 работает в межсменное время с до часов, чтобы не снимать автомобиль с линии, перерыв на обед с до . Зона ТО – 2 работает в одну смену с до часов, с перерывом на обед с до . Продолжительность смены в зонах ТО – 1 составляет , и ТО – 2 составляет .

Наиболее эффективным методом организации технического обслуживания автомобилей является поточная линия. Производственная база транспортного цеха позволяет организовать ТО – 1 на специализированных постах поточным методом, ТО – 2 на универсальных постах.

Дозагрузка линии ТО – 1 и постов ТО – 2 возможна за счет обслуживания грузовых автомобилей принадлежащих коммерческим фирмам занимающихся грузоперевозками, а так же гражданам. Годовой объем работ ТО – 1 при поточном методе обслуживания , чел.- ч. [4]:

, (2.22)

где - годовой объем работ ТО – 1 с сопутствующим ТР при постовом методе обслуживания, чел.- ч по данным предприятия =1018,8 чел.- ч.;

- планируемая доля снижения трудоемкости работ ТО – 1 при поточном методе обслуживания, ч по данным предприятия =0,2.

=1018,8 = 815 чел.- ч.

Откорректированная расчетная трудоемкость единицы ТО – 1 , чел.- ч.:

, (2.23)

= 815 / 297 = 3 чел.- ч.

Результаты расчетов по формуле (2.23) приведены в таблице 2.9

Таблица 2.9 – Уточненная трудоемкость ТО – 1

Средняя трудоемкость ТО – 1 при поточном методе обслуживания одной единицы равна 3,8 чел.- ч., общая трудоемкость ТО – 1 по всему парку равна 4098 чел.- ч. Расчет численности производственных рабочих при поточном методе обслуживания. Явочная численность производственных рабочих , чел. [12]:

, (2.24 )

человека.

Списочная численность производственных рабочих , чел.[12]:

, (2.25)

человека.

Количество постов ТО – 1 :

, (2.26)

где - коэффициент, учитывающий неравномерность работы отделения (=1 [12]); - коэффициент, учитывающий неравномерность поступления машин на посты (=1,2 [12]); - среднее количество рабочих на посту, человек (= 2 [12]); - коэффициент использования рабочего времени поста (=0,9 [12]);

= 2 поста.

Количество постов ТО – 2 :

, (2.27)

= 2поста.

Расчет поточной линии ТО – 1.

Такт поста , ч.:

, (2.28)

где - средняя трудоемкость одного ТО – 1, выполняемого на посту, чел.- ч. (=3,8 чел.- ч. [12]);

-время, затрачиваемое на установку машины на пост и съезд с поста, ч. (= 0,1 ч. [12]).

= 2 ч.

Ритм производства ТО – 1 , ч. [12]:

, (2.29)

где - суточный фонд рабочего времени, ч.:

, (2.30)

= 8 ч.

- количество i – х обслуживаний в сутки (= 12);

ч.

Количество поточных линий для ТО – 1 [12]:

, (2.31)

= 3 линии.

2.3 Технологический процесс ТО

При организации процессов ТО и ремонта широко используют технологические карты, обуславливающие рациональное использование рабочего времени и рабочих мест, соблюдения требований качества, обеспечение синхронности постов и т. п.

На АТП используют обычно технологические карты двух видов: операционно-технологические и постовые.

Операционно-технологические карты содержат перечень работ, выполняемых на данном посту, на каждом рабочем месте. Номера операций из операционно-технологических карт соответствуют порядковому номеру операций постовых карт. Технологические карты разрабатывают на предприятии или принимают на основе справочных данных.

Снижение объемов работ по ТО недопустимо. Недопустимо также выполнять работы по ТР, не входящие в перечень работ ТР, рекомендуемых для выполнения совместно с ТО.

Поточная линия ТО – 1 предназначена для выполнения всего объема профилактических работ по ТО – 1, а также для выполнения сопутствующих работ по ремонту.

Линия состоит из двух постов.

Перед постановкой автомобиля на первый пост, автомобиль загоняется на пост подпора для обогрева и сушки.

Первый пост предназначен для выполнения работ по тормозному механизму, колесам, подвеске, трансмиссии и смазочным работам. На посту работают двое слесарей по ремонту автомобилей 3 и 4 разрядов.

Второй пост предназначен для выполнения работ по двигателю, сцеплению, рулевому механизму и электрооборудованию. На посту работают: слесарь по ремонту автомобиля 4 разряда и слесарь – электрик 4 разряда.

Посты ТО – 2 предназначены для выполнения смазочных работ и работ по трансмиссии и т. п., для выполнения всего объема профилактических работ по ТО– 2, а также для выполнения сопутствующих работ по ремонту.

Перечень работ ТР автомобилей, рекомендуемых для выполнения совместно с ТО – 1, показан в таблице 2.10.

Таблица 2.10 – Перечень работ при ТО двигателя

Таблица 2.11 – Перечень работ при ТО системы питания

Таблица 2.12 – Перечень работ при ТО сцепления

Таблица 2.13 – Перечень работ при ТО трансмиссии

Таблица 2.14 – Перечень работ при ТО колес и ступиц

Таблица 2.15 – Перечень работ при ТО подвески

Таблица 2.16 – Перечень работ при ТО кузова и кабины

Таблица 2.17 – Перечень работ при ТО тормозной системы

Таблица 2.18 – Перечень работ при ТО электрооборудования

2.4 Технология проведения ТО – 1 автомобиля КАМАЗ 5320

1. Проверить состояние передних рессор, затяжку гаек стремянок, крепления хомутов и крышек рессор, при необходимости закрепить.

2. Проверить состояние, герметичность и крепление передних амортизаторов, при необходимости устранить неисправности.

3. Проверить состояние задних рессор, затяжку гаек стремянок, крепления хомутов и крышек рессор.

4. Проверить состояние, герметичность и крепление задних амортизаторов, при необходимости устранить.

5. Проверить состояние и крепление корректирующих пружин, затяжку гаек стремянок, кронштейна серьги, при необходимости устранить неисправности.

6. Проверить состояние и герметичность трубопроводов и приборов пневматической части тормозной системы (регулятора давления, тормозного крана, воздушных баллонов, пневматических усилителей, противозамерзателей).

7. Проверить состояние и герметичность гидравлической части тормозной системы (главных тормозных цилиндров), трубопроводов, колесных цилиндров, при необходимости устранить неисправности.

8. Проверить уровень тормозной жидкости в бачке главных тормозных цилиндров, при необходимости долить. При наличии воздуха в системе, систему прокачать.

9. Проверить состояние и крепление передних и задних колес, при необходимости закрепить.

10.Проверить состояние шин передних и задних колес, давление

воздуха в шинах.

11.Проверить регулировку подшипников ступиц передних и задних колес при необходимости отрегулировать.

12.Проверить давление в шине заднего (запасного) колеса, при необходимости довести до нормы.

13.Проверить состояние и герметичность системы смазки двигателя, при необходимости устранить неисправности.

14.Проверить состояние и герметичность системы охлаждения двигателя (радиатор и его трубопроводы), при необходимости устранить.

15.Проверить состояние и натяжку приводных ремней генератора и водяного насоса, гидроусилителя рулевого управления (ГУР), промежуточной опоры, вала вентилятора, при необходимости отрегулировать.

16.Проверить состояние, герметичность и крепление топливопроводов, фильтра тонкой очистки, фильтра отстойника, топливного насоса при необходимости устранить неисправности.

17.Проверить состояние, герметичность и крепление карбюратора, при необходимости устранить неисправности.

18.Проверить состояние и крепление воздушного фильтра, при необходимости закрепить.

19.Проверить состояние и крепление топливного бака, при необходимости устранить неисправности.

20.Проверить крепление выпускных коллекторов, при необходимости закрепить.

21.Проверить состояние, герметичность, крепление приемных труб глушителя к коллекторам, при необходимости закрепить.

22.Проверить состояние и крепление кронштейнов передних опор двигателя к двигателю и подрамнику.

23. Проверить состояние и крепление задних опор двигателя.

24. Проверить состояние и крепление подрамника к кузову, при необходимости закрепить.

25. Проверить крепление компрессора к кронштейну двигателя.

26. Проверить состояние, герметичность и крепление маслопроводов и агрегатов (насос ГУР, силовой цилиндр, рулевой механизм) при необходимости устранить неисправности.

27. Проверить уровень масла в бачке насоса ГУР, при необходимости долить.

28. Проверить состояние балки переднего моста.

29. Проверить состояние продольной и поперечной рулевых тяг, крепление шаровых пальцев рулевых тяг.

30. Проверить свободный ход рулевого колеса. Если свободный ход превышает , то установить причину и устранить или оформить заявку на ремонт.

31. Проверить герметичность и крепление главного цилиндра, при необходимости устранить неисправности.

32. Проверить состояние, герметичность и крепление трубопровода, рабочего цилиндра сцепления, состояние пружины.

33. Проверить величину хода толкателя рабочего цилиндра сцепления.

34. Проверить уровень жидкости в бачке главного цилиндра привода сцепления, при необходимости долить.

35. Проверить свободный ход педали сцепления, при необходимости отрегулировать.

36. Осмотреть и очистить аккумуляторную батарею от пыли и грязи, прочистить вентиляционные отверстия в пробках. Проверить крепление контактов наконечников с выводными штырями.

37. Проверить уровень электролита.

38. Проверить действие контрольно – измерительных приборов, стеклоочистителей, омывателей ветрового стекла.

39. Проверить действие звукового сигнала.

40. Проверить состояние предохранителей, действие приборов внешней световой сигнализации их состояние и крепление.

41. Проверить состояние и крепление фар, действие нажимного переключателя света.

42. Очистить от грязи и проверить крепление генератора, стартера, катушки зажигания, транзисторного коммутатора, состояние и крепление проводов.

43. Проверить действие механизма открывания двери, его состояние.

44. Проверить состояние, крепление и герметичность коробки перемены передач (КПП), фланца карданного вала КПП.

45. Проверить крепление фланца карданного вала к фланцу ведущей шестерни главной передачи.

46. Проверить состояние и герметичность заднего моста, крепление картера редуктора к креплению заднего моста.

47. Проверить уровень масла в картере двигателя по щупу, при необходимости долить.

48. Прочистить сапун КПП и сапун заднего моста.

49. Смазать подшипник водяного насоса и муфты выключения сцепления.

50. Смазать шарниры поперечной, продольной рулевых тяг.

51. Смазать подшипники промежуточной опоры карданного вала [9].

В данной главе, в целях повышения коэффициента технической готовности подвижного состава и снижение трудоемкости работ по его обслуживанию, рассчитана программа технического обслуживания на специализированный участок и применение поточного метода для зоны ТО – 1.Рассмотрена схема технологического процесса ТО и разработан совмещенный график межсменного времени, времени работы на линии, и времени работы зон ТО – 1 и ТО – 2 (Рис. 2.3.)

Рисунок 2.3 – Технология ТО-1 КАМАЗ 5320

3. КОНСТРУКТОРСКАЯ РАЗРАБОТКА

3.1 Обоснование проектируемой разработки

В последние годы финансирование транспортного цеха на заводе происходит не в полном объеме. Это связано, как с изменением формы собственности завода, так и с внутренними реорганизациями, внутри завода. В сложившейся ситуации транспортное предприятие был вынужден начать оказывать услуги по перевозке грузов, услуги по техническому обслуживанию, ремонту автотранспорта, как юридическим, так и физическим лицам.

Экономически эффективным на линии оказались автомобили среднего класса. После закупки новых моделей, автомобильный парк предприятия пополнился короткобазовыми автомобилями.

Производственная база транспортного цеха оказалась недостаточно подготовлена для обслуживания автомобилей с короткой базой. Также в предприятие поступили новые модели большого класса с различными базовыми размерами. Возникла необходимость в разработке нового крепления подъемника. Для подъема автомобиля установлены четыре подъемника (рисунок 3.1) каждый крепится на четырех болтах к эстакаде, где обслуживаются автомобили. Для крепления подъемника к эстакаде электродуговой сваркой приварены пластины.

Подъемники первой оси автомобиля остаются неподвижными. В пластинах их крепления сделаны четыре отверстия под крепежные болты.

Подъемники второй оси автомобиля возможно перемещать в горизонтальной плоскости по пазам, сделанным в пластинах их крепления.

Данная конструкция позволяет обслуживать автомобили с базой от 3,6 метров до 5,4 метра.

Пневматический подъемник состоит из корпуса, который является верхней крышкой пневмоцилиндра, цилиндра, нижней крышки, штока и различных уплотнительных прокладок. Корпусные детали подъемника между собой соединены посредством четырех шпилек. Нагрузка на шток подъемника передается через пятку и опорную плиту.

Во избежание произвольного опускания подъемника во время работы предусмотрено стопорное устройство. Для передвижения подъемника, поднимающих второй мост, необходимо ослабить гайки крепления его к крепежным пластинам и передвинуть на необходимое расстояние, после этого затянуть гайки. Управление подъемниками осуществляется автобусными кранами (открывания и закрывания дверей), воздух подается под давлением 6,5 атмосфер от компрессорной установки.

3.2 Конструкторский расчет проектируемого пневмоподъемника

Для крепления подъемника к пластине стойки эстакады служат четыре болтовых соединения. На болты передается нагрузка, прилагаемая к штоку подъемника. Удерживание приложенной нагрузки происходит за счет создания сил трения. Силы трения создаются затяжкой гаек болтового соединения. От усилия затяжки болты работают на растяжение. Для надежного закрепления подъемника необходимо выполнение следующего условия [15]:

, (3.1)

где - усилие затяжки болтового соединения, Н [15]:

, (3.2)

где - прилагаемая нагрузка, Н [15]:

, (3.3)

где - максимальный вес, приходящийся на поднимаемую ось автомобиля, Н (= 62500 Н); - динамический коэффициент (=1,3 [2]).

Н.

- коэффициент трения (= 0,15 [2]).

Н.

=.

Условие (3.1) соблюдается.

Диаметр болтов крепления подъемника , м [15]:

, (3.4)

где - допустимое напряжение на растяжение, Па (Па (Ст 3) [15]).

м.

Расчет показал, что болтовое соединение диаметром 20 мм установленное на подъемнике удовлетворяет предъявленным к нему требованиям.

Для крепления подъемника к крепежной пластине принимаем четыре болтовых соединения диаметром 20 мм.

Расчет крепления пластины подъемника.

Крепление пластины к стойке эстакады производится ручной электродуговой сваркой, сплошным швом.

При работе подъемника, на пластину крепления передается усилие (G), которое относительно точки С создает момент (М).

Горизонтальная составляющая момента Q, :

, (3.5)

=, (3.6)

где а – расстояние от края эстакады до центра подъемника, м (а =0,0 87 м).

Расчетная схема приведена на рисунке 3.2.

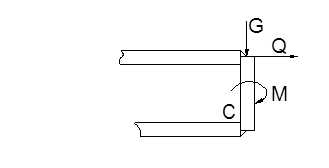

Рисунок 3.2 – Расчетная схема крепления пластины подъемника

.

.

Ширина сварного шва , м:

, (3.7)

где - длина сварного шва, м (=0,3 м);

- допустимое касательное напряжение, ([15]).

Проверка сварного шва пластины крепления стационарного подъемника

м.

Катет сварного шва пластины крепления стационарного подъемника, принимается 5 мм. Ширина среза сварного шва передвижного подъемника

м.

Сварной шов передвижного подъемника принимаем с катетом 5 мм.

Расчет параметров подъемника.

Давление воздуха в системе , МПа [8]:

, (3.8)

где - диаметр корпуса пневмоцилиндра, м ( = 0,317 м).

= 0,5 МПа.

Минимальная толщина стенки пневмоцилиндра , м:

, (3.9)

где - допустимое напряжение на разрыв, МПа ( = 60 МПа [15]);

- коэффициент Пуансона ( = 0,3 [15] ).

= м.

Толщина стенки пневмоцилиндра выдерживает подаваемое в него давление. Расчет пневмоподъемника на устойчивость.

Проверка пневмоподъемника на устойчивость осуществляется по условию:

, (3.10)

где - критическая сила, Н:

, (3.11)

где - модуль упругости, Па ( Па [15]);

- момент инерции сечения пневмоцилиндра, :

, (3.12)

где - наружный диаметр цилиндра, м (= 0,327 м);

- внутренний диаметр цилиндра, м (= 0,317 м).

.

- коэффициент зависящий от способа крепления подъемника ( = 1 [2]);

- длина подъемника при максимально выдвинутом штоке, м ( = 1,387 м).

Условие (3.10) выполняется, подъемник устойчив.

Расчет штока пневмоподъемника на устойчивость осуществляется по критической силе.

Шток пневмоподъемника является устойчивым, если выполняется условие:

, (3.13)

По формуле (3.12) при = 3,14, = 0,1 м, = 0,08 м, получено .

По формуле (3.11) при = 3,14, Па, , = 0,5, = 0,85 м получено

Условие (3.13) выполняется, шток подъемника устойчив.

4. БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ ОБСЛУЖИВАЮЩЕГО ПЕРСОНАЛА НА ПРЕДПРИЯТИИ

В последние годы, в связи с установившейся в Российской Федерации стабильной рыночной экономики назрела ситуация изменения многих законов, законодательных актов, принятых еще при Советском Союзе или в переходный период (начало девяностых годов), для того чтобы они соответствовали реальному времени.

Правительством Российской Федерации были приняты важные законы и документы регламентирующие, и регулирующие их выполнение. К ним относятся:

1. Трудовой кодекс, принятый 01.02.2002 года, в котором, в законодательной форме отражены отношения работника и работодателя, социальное партнерство в сфере труда, трудовые договора, рабочее время, время отдыха, оплата нормирование труда, гарантии им компенсации и т.д.

2. Федеральный закон «Об основах охраны труда в Российской Федерации» от 17.07.1999 года, Федеральный закон Российской Федерации «Об обязательном социальном страховании от несчастных случаев на производстве и профессиональных заболеваниях» от 24.07.1998 года. Положение «Об особенностях расследования и учета несчастных случаев на производстве в отдельных отраслях и организациях» № 73 от 24.10.2002 года.

3. Постановление «О проведении аттестации рабочих мест по условиям труда о т 14.03.1997 года.

4. Другие.

4.1 Анализ охраны труда на предприятии

Транспортное предприятие МУ «ДЭУ №7 г. Новоалтайска» занимает территорию га и не является потенциально опасным объектом.

На территории расположены три автостоянки автомобилей, ремонтная мастерская, комплекс ТО, административный комплекс, АЗС, склады.

Наиболее опасным местом возникновения очага возгорания является здание ремонтных мастерских, АЗС, мазутохранилище на .

В транспортном цехе охране труда уделяется должное внимание: оборудован кабинет техники безопасности, постоянно работает рабочая комиссия, в штате цеха есть должность инженера по технике безопасности.

Инженер по технике безопасности непосредственно управляет:

- организацией работы по созданию безопасных условий труда;

- внедрением достижений науки и техники;

- разработкой планов социально – оздоровительных мероприятий;

- участвует в составлении коллективного договора;

- участвует в испытаниях и техническом освидетельствовании котлов, сосудов, работающих под давлением и подъемных машин;

- проведение вводных инструктажей;

- составлением заявок на индивидуальные средства защиты;

- обеспечением цеха, нормативной и технической документацией;

- участвует в расследовании несчастных случаев;

- введением отчетности по охране труда, по соответствующим формам и в установленные сроки.

Работу инженера по технике безопасности можно оценить как высокопрофессиональную, это выражается в том, что за период с 2002 по 2008 год в транспортном цехе не произошло ни одного несчастного случая, ни одного заболевания связанного с профессиональной деятельностью работника.

Под контролем инженера по охране труда строго соблюдается режим рабочего времени не более 40 часов в неделю (статья 91 Трудового кодекса Российской Федерации), для работников не достигших 18 лет – 35 лет (статья 92 Трудового кодекса Российской Федерации). В случае производственной необходимости привлечение работника к сверхурочным работам допускается с письменного согласия работника (статья 99 Трудового кодекса Российской Федерации). Не допускается привлечение к сверхурочным работам: беременных женщин, работников в возрасте до 18 лет и других категорий работников в соответствии с Федеральным законом.

В транспортном цехе работники в полном объеме обеспечиваются сертифицированными средствами индивидуальной защиты, смывающими и обезвреживающими средствами в соответствии с нормами, утвержденными в порядке, определенном Правительством Российской Федерации ( статья 17 Федеральный закон «Об основах охраны труда в Российской Федерации» ). Приобретение, хранение, стирка, чистка, ремонт, дезинфекция и обезвреживание средств индивидуальной защиты работников осуществляется за счет средств работодателя.

4.1.1 Расчет естественного освещения

Естественное освещение оценивается устройством окон и фонарей. Рационально спроектированное освещение позволяет повысить качество обслуживания автомобилей, производительность и безопасность труда.

Расчет естественного освещения сводится к нахождению площади световых проемов. Суммарная площадь световых проемов при боковом освещении помещений ,:

, (4.1)

где - площадь пола здания, (= 280); - коэффициент, учитывающий размеры помещения (= 0,25 [1]); - коэффициент естественной освещенности при боковом освещении (= 1 [1]); - коэффициент светопропускания, учитывающий потери света в световых проемах ( = 0,35 [1]); - коэффициент, учитывающий цветовую окраску потолков, стен ( = 2,5 [1]).

.

Площадь одного окна , :

, (4.2)

где - количество окон на участке ( = 4).

.

Расчет показал, что для создания нормального освещения требуется окно площадью не менее 20 .

4.1.2 Расчет искусственного освещения

Высота подвеса светильников ,м [14]:

, (4.3)

где - высота помещения, м ( = 10 м); - расстояние от пола до освещаемой поверхности, м ( = 1,5 м); - расстояние от светильника до крыши, м ( = 2 м).

м.

Световой поток, который должна излучать каждая электрическая лампочка , лм:

, (4.4)

где - минимальная освещенность выбранная по нормам (СНиП 11 – 4 – 79), лк ( = 100 лк); - коэффициент запаса для светильников ( = 1,3 [1]); - коэффициент неравномерности ( = 1,1 [1]); - количество ламп:

, (4.5)

= 18 ламп.

= 4585 лм.

Выбраны лампы типа Г 220 – 300 – 1 мощностью 300 Вт и световым потоком 4600 лм [18].

4.1.3 Расчет вентиляции

Вентиляция производственных и вспомогательных помещений предназначена для уменьшения запыленности, задымленности, загазованности, т.е. для очистки воздуха помещений от вредных производственных выделений. Она является одним из главных факторов сохранения здоровья работающих, повышения производительности труда, поддержания исправности прецизионного оборудования.

Количество воздуха, необходимо для растворения вредных выделений, поступающих с отработавшими газами, при работе автомобиля на участке ТО – 1 при выезде и въезде, / ч [14]:

(4.6)

где - количество окиси углерода, выделяющегося в помещении при работе карбюраторного двигателя, кг / ч:

/ 100, (4.7)

где - часовой расход топлива, при скорости 5 км / ч, кг / ч:

, (4.8)

где - рабочий объем цилиндров двигателя ЗМЗ – 53, л (= 4,25 л [9]).

кг / ч.

/ 100 = 2,4 кг / ч.

- число автомобилей, одновременно работающих в течении одного часа ( = 5); - средняя продолжительность работы одного автомобиля, мин (= 1 мин); ПДК – предельно допустимая концентрация окиси углерода, мг / (ПДК = 20 мг / [1]).

/ = 10000 / ч.

Производительность вентиляции ,/ ч [14]:

, (4.9)

/ ч.

Мощность электродвигателя для вентилятора, кВт:

, (4.10)

где - коэффициент полезного действия вентилятора (=0,4 [1]);

- коэффициент полезного действия передачи (=0,9 [1]).

кВт.

4.2 Безопасность при проведении технического обслуживания

Установлены требования безопасности при ТО и ТР автомобилей: ГОСТ 12.1.004 – 85, ГОСТ 12.1.010 – 76, ГОСТ 12.3.002 – 72, ГОСТ 12.3.017 – 79, санитарные правила организации технологических процессов и гигиенические требованиям к производственному оборудованию, положения о ТО, и ремонте ПС автомобильного транспорта, правила по ОТ на транспорте, и правила пожарной безопасности для предприятий автомобильного транспорта.

При ТО автомобилей возможно возникновение опасных и вредных производственных факторов (ОВПФ): движущиеся автомобили и механизмы, и их незащищенные подвижные части, повышенная загазованность воздуха рабочей зоны; повышенная или пониженная температура воздуха рабочей зоны и поверхности оборудования, отклонение от нормы освещения.

Фактический уровень вредностей и опасностей устанавливаются с помощью различных приборов: шумометров, газоанализаторов, пылеметров, люксметров и т д. Предельно допустимые уровни вредностей и опасностей зафиксированы в стандартах.

К основным мерам борьбы с ОВПФ относятся: механизация, автоматизация технологических процессов, реализация рационализации освещения, отопления, вентиляции производственных помещений, применение спецодежды и средств индивидуальной защиты.

Для обеспечения безопасности и безвредности работ, снижение трудоемкости, повышение качества ТО т ТР автомобилей следует проводить на специально оборудованных постах, оснащенных необходимыми устройствами, приборами, приспособлениями и инвентарем. Канавы (эстакады) должны иметь приспособления исключающие падение автомобиля ( отбойный брус, направляющие реборды).

При установке автомобиля на пост, его затормаживают стояночным тормозом. Рычаг коробки передач устанавливают в положение соответствующее низшей передаче.

На автомобилях с бензиновыми двигателями выключают зажигание. На рулевое колесо автомобиля вывешивают предупредительный плакат, с надписью «Двигатель не пускать – работают люди». Во избежание загрязнения воздуха отработавшими газами двигателя в местах ТО и ТР автомобилей, без местного отсоса, запрещено.

Защита людей от поражения электрическим током обеспечивается не только конструкцией электрических установок, но и различными техническими способами и средствами, которые могут применятся как отдельно, так и в сочетании друг с другом.

К техническим способам и средствам защиты относятся: заземление, зануление, выравнивание потенциалов, разделительный трансформатор, двойная изоляция, ограждающие устройства, защитное отключение, предупредительная сигнализация, средства защиты и приспособления [10].

4.3 Безопасность конструкторской разработки

Аварии подъемного механизма могут произойти из – за его перегрузки, неисправностей в механизме подъемника и неисправностей в пневмосистеме. Руководство цеха обязано обеспечить содержание подъемных механизмов в исправном состоянии и создать безопасные условия их работы путем организации надлежащего технического надзора и обслуживания.

Для этих целей приказом по предприятию назначаются из числа инженерно- технических работников лица, ответственные по надзору за подъемными механизмами, за обеспечение исправного состояния и ответственные за безопасное производство работ.

Техническое освидетельствование подъемных механизмов проводят в следующих случаях:

- первичное – при установке;

- периодическое – не реже одного раза в 12 месяцев;

- полное – не реже одного раза в 3 года;

- внеочередное – после ремонта.

При полном техническом освидетельствовании подъемник подвергается осмотру, статическому и динамическому испытаниям. При частичном техническом освидетельствовании статистическое и динамическое испытания не производят. При работе с пневматическим подъемником необходимо следить за плотностью соединений в трубопроводах, не допускать переломов шлангов. Для ремонта разъединять их можно только после перекрытия воздушных кранов сети.

Во избежание произвольного опускания подъемника во время работы предусмотрено стопорное устройство.

После перемещения подвижного подъемника необходимо затянуть гайки крепления.

4.4 Пожарная безопасность

Опасные и вредные производственные факторы пожара, воздействующими на людей, являются: открытый огонь, повышенная температура окружающей среды и предметов, токсические продукты горения, дым, пониженная концентрация кислорода, падающие части строительных конструкций; при взрыве: ударная волна, разлетающиеся части и вредные вещества.

Пожарная безопасность согласно ГОСТ 12.1.004 – 85 обеспечиваются организационно – техническими мероприятиями и реализацией двух взаимосвязанных систем: системой предотвращения пожара и системой противопожарной защиты.

Организационно – технические мероприятия включают в себя: организацию пожарной охраны на предприятии; паспортизацию веществ, материалов, технологических процессов и объектов автотранспортного предприятия в части обеспечения пожарной безопасности; разработку инструкций о порядке работы с пожароопасными веществами и материалами, о соблюдении противопожарного режима и о действии людей при возникновении пожара; организацию эвакуации людей и техники. Важное значение имеет организация наглядной противопожарной агитации и пропаганды, использование в пожароопасных местах в соответствии с требованиями ГОСТ 12.4.026 – 76 знаков безопасности.

Территория зоны обеспечивается пожарными щитами. Согласно требованиям ГОСТ 12.4.026 – 76 их окрашивают в белый цвет с красной полосой по периметру. Все средства пожаротушения окрашивают в красный цвет. На щите должен быть расположен следующий набор противопожарного инвентаря и первичных средств пожаротушения, штук:

- огнетушители – 2;

- ящик с песком – 1;

- асбестовое или войлочное покрытие – 1;

- ломы – 2;

- багры – 3;

- топоры – 2;

- пожарные ведра – 2.

При установке пожарных щитов в помещении их размещают на видных и легкодоступных местах поблизости от выхода из помещений.

4.5 Экологическая безопасность

Проблема загрязнения атмосферного воздуха волнует все человечество.

Особенно остро она стоит в промышленно развитых странах мира. Ущерб обществу, здоровью людей от загрязнения атмосферного воздуха не меньший,

чем от выброса сточных, промышленных и бытовых отходов в водоемы.

Запасы кислорода на Земле практически безграничны. Атмосферный воздух относится к категории неисчерпаемых запасов, но хозяйственная деятельность человека влияет на атмосферу и изменяет состав воздуха. Эти изменения нередко принимают настолько значительный и устойчивый характер, что приходится предпринимать меры для охраны воздуха.

Наиболее значительными загрязнениями являются выбросы, образующиеся при работе различных видов транспорта, особенно автомобилей.

Токсическими выбросами двигателей внутреннего сгорания являются отработавшиеся газы, картерные газы и пары топлива из карбюратора и топливного бака. Основная доля токсических примесей поступает в атмосферу с отработавшими газами и парами топлива (60% концерогенного бензапирена от общего выброса). Широкое применение этилированного бензина вызвало загрязнение воздуха городов весьма токсичными соединениям свинца, обладающими способностью накопления в организме. Около 70% свинца, добавленного к бензину с этиловой жидкостью, попадает в виде соединения, в атмосферу с отработавшими газами.

Количество вредных веществ, поступающих в атмосферу, в составе отработавших газов, зависит от общего технического состояния автомобилей и особенно от источника наибольшего загрязнения – двигателя. Так, при нарушении регулировки карбюратора выбросы увеличиваются в 4–5 раз.

В транспортном цехе МУ «ДЭУ №7 г. Новоалтайска» для поддержания ПС в технически исправном состоянии создана и работает система планово – профилактического технического обслуживания автомобилей.

Для хранения нефтепродуктов и других эксплуатационных жидкостей построены соответствующие помещения складов.

Отработавшие моторные, трансмиссионные, специальные масла, аккумуляторная кислота и другие эксплуатационные жидкости собираются в емкости и сдаются на утилизацию.

Агрегаты списанных автомобилей проходят дефектацию. Агрегаты имеющие остаточный ресурс сдаются на склад, а выработавшие ресурс до конца сдаются на вторичную переработку.

Транспортное предприятие оборудовано мойкой замкнутого цикла. Грязная вода очищается и снова подается на мытье автомобилей. Механические частицы собираются в бункере и вывозятся на городскую свалку.

В дипломном проекте рассматривается техническое обслуживание автомобилей, имеющие целью поддержания ПС цеха в исправном состоянии.

Конструкторская разработка проекта экологически безопасна. Отрицательного влияния на окружающую среду не производит.

Для более эффективной охраны окружающей среды предлагается:

- полностью перейти на неэтилированный бензин и оснастить автомобили дожигателями топлива;

- расширить площади зеленых насаждений на территории предприятия;

- усилить контроль за сбором материалов подлежащих утилизации или вторичной переработке.

4.6 Безопасность в чрезвычайных ситуациях

Транспортное предприятие МУ «ДЭУ №7» аварийно – химически опасных (АХОВ) и взрывчатых веществ не имеет.

На территории, прилегающей к цеху, ближе чем 3 километров химически–, взрыво–, пожароопасных предприятий и железнодорожных станций и магистралей, где возможно скопление транспортных средств с токсическими и взрывоопасными веществами нет.

Для оповещения работников об угрозе возникновения чрезвычайной ситуации на объекте имеется:

- громкоговорящая связь;

- телефонная связь цехов, отделов, служб.

С получением информации, из управления по делам ГО и ЧС района или других источников, о возникновении чрезвычайной ситуации, немедленно оповещается директор предприятия и начальник штаба ГО.

Начальник штаба по громкоговорящей связи оповещает весь руководящий и командно – начальствующий состав предприятия о немедленном сборе в кабинете директора.

Директор доводит руководящему составу информацию о возникновении чрезвычайной ситуации (время свершения и характер происшествия, степень непосредственной опасности для предприятия, резерв времени).

Приводится в готовность личный состав формирований и необходимый автотранспорт для выполнения эвакуационных мероприятий [6].

5. ТЕХНИКО-ЭКОНОМИЧЕСКОЕ ОБОСНОВАНИЕ ПРОЕКТА

Внедрение результатов проекта позволяет значительно сократить трудоемкость при проведении технического обслуживания автомобилей. Перемещающийся по горизонтальной плоскости пневмоподъемник позволяет качественно и быстро производить техническое обслуживание автомобилей, так как обеспечивает удобный подход к узлам, агрегатам и деталям.

Данный проект предлагает отказаться от дополнительного оборудования

( домкраты и т. п.), что соответственно отражается на себестоимости ТО, а также повысить коэффициент технической готовности и коэффициент использования парка, так как быстрое и качественное ТО – это залог эффективной работы автомобилей на линии.

5.1 Расчет стоимости изготовления пневмоподъемника

Изготовление пневмоподъемника можно произвести в условиях базового предприятия, на своем оборудовании, своими работниками.

Стоимость конструкторской разработки , руб.:

, (5.1)

где - косвенные расходы, руб.;

- прямые производственные затраты на изготовление конструкции, руб.:

, (5.2)

где - стоимость покупных изделий, руб., приведена в таблице 5.1;

- стоимость использованных материалов, руб. приведена в таблице 5.2;

- социальные отчисления, руб.;

- заработная плата рабочих, занятых на изготовлении, сборке, монтажных работах разрабатываемой конструкции, руб.:

, (5.3)

, (5.4)

где - тарифная часовая ставка рабочего определенного разряда, руб. / ч.;

Таблица 5.1 – Стоимость готовых изделий

Таблица 5.2 – Стоимость используемых материалов

Таблица 5.3 – Тарифная часовая ставка рабочего

- районный коэффициент (= 1,25 [19]); - коэффициент премирования, (=1,5 [19]); - коэффициент, учитывающий начисления на заработную плату, (= 1,356 [19]).

руб.

Социальные отчисления, руб.:

/ 100, (5.5)

где - единый социальный налог, % ( = 35,6 % [19]);

- страхование от несчастного случая для предприятий технического сервиса, % ( = 1,8 % [19]);

руб.

руб.

Косвенные расходы, руб.;

, (5.6)

где - общепроизводственные расходы, руб.:

= , (5.7)

= руб.

- общехозяйственные расходы, руб.:

= , (5.8)

= руб.

руб.

руб.

Капиталовложения в конструкторскую разработку , руб.:

, (5.9)

где - стоимость компрессора С 416 М, руб. по данным бухгалтерии МУ «ДЭУ №7»

руб.

5.2 Расчет годового экономического эффекта

Годовой экономический эффект , руб./год:

, (5.10)

где - себестоимость ТО базовая, руб.:

- себестоимость ТО проектируемая, руб.:

, (5.11)

где - амортизационные отчисления производственных зданий , руб./год;

- базовые амортизационные отчисления оборудования, руб./ год.;

- Расходы на материалы и запасные части ТО – 1 и ТО – 2 составляют 60 % от общих расходов на ТО;

- общая базовая заработная плата рабочих ТО, руб.;

- базовые затраты на социальные нужды, руб.;

- общепроизводственные затраты, руб.;

- базовые общехозяйственные расходы, руб.

/ 100, (5.12)

где - стоимость площади ТО, руб.;

- норма амортизационных отчислений зданий, % ( = 2,5 %).

, (5.13)

где - площадь зоны ТО, (= 280 );

- удельная стоимость одного метра квадратного ремонтной мастерской, руб. / :

/ , (5.14)

где - общая стоимость здания ремонтной мастерской, руб. (= 5116000 руб.);

- площадь ремонтной мастерской, ( = 1486 ).

руб. / .

= руб.

руб./ год.

Базовые амортизационные отчисления оборудования , руб./ год.:

/ 100, (5.15)

где - фактическая стоимость оборудования, руб. ( = 188350 руб.);

- норма амортизационных отчислений оборудования, % ( = 12 %).

руб./ год.

Расходы на материалы и запасные части ТО – 1 и ТО – 2 составляют 60 % от общих расходов на ТО:

, (5.16)

- стоимость ремонтных материалов, руб.:

/ 100, (5.17)

где - норма расхода на ТО, % (= 6,8 %);

- балансовая стоимость ПС , руб. (= 43480526 руб.).

руб.

руб.

Общая базовая заработная плата рабочих ТО, руб.:

, (5.18)

где - количество месяцев в году, (= 12); - средняя заработная плата одного ремонтного рабочего, руб. (= 6390 руб.); - базовое количество среднесуточных рабочих, чел. (= 6 чел.).

руб.

Базовые затраты на социальные нужды , руб.:

, (5.19)

где -амортизационные отчисления на социальные нужды, % (= 37,4 %[19]).

руб.

Общепроизводственные затраты , руб.;

, (5.20)

где - процент общепроизводственных расходов, % (= 48 %).

руб.

Базовые общехозяйственные расходы, руб.:

, (5.21)

где - процент общехозяйственных расходов, % (= 2,8 %).

руб.

руб.

Себестоимость ТО проектируемая, руб.:

, (5.22)

где - проектируемые амортизационные отчисления оборудования, руб.:

, (5.23)

руб.

- общая заработная плата рабочих занятых на ТО, руб.:

, (5.24)

- явочное количество рабочих, чел. (= 4 чел.).

руб.

- проектируемые затраты на социальные нужды, руб.:

, (5.25)

руб.

- проектируемые общепроизводственные расходы, руб.:

, (5.26)

руб.

- проектируемые общехозяйственные расходы, руб.:

, (5.27)

руб.

руб.

руб./год.

Срок окупаемости проекта , лет [19]:

, (5.28)

лет.

ЗАКЛЮЧЕНИЕ

Анализируя технико-экономические показатели работы транспортного цеха МУ «ДЭУ №7» за 2008 год получен вывод, что транспортное предприятие не является убыточным. Но для увеличения доходной части цеху необходимо обновление парка подвижного состава новыми автомобилями.

Для снижения затрат необходимо провести мероприятия по улучшению системы и технологии планового технического обслуживания.

В ходе выполнения дипломного проекта, с целью улучшения экономических показателей были решены следующие задачи:

- в целях снижения трудоемкости предложено организовать первое техническое обслуживание поточным методом на имеющемся оборудовании;

- в связи с поступлением новых моделей автомобилей, для снижения трудоемкости работ по техническому обслуживанию, в качестве конструкторской разработки, доработано крепление пневматического подъемника.

Рассчитаны затраты на внедрение данного предложения, они составили 155180 рублей. Срок окупаемости 6 месяцев. Годовой экономический эффект от внедрения составил 316580 рублей.

В данном проекте также рассмотрены вопросы по безопасности и жизнедеятельности, природоохранным мероприятиям, как по производству, так и по конструкторской разработке.

В целом вопросы рассмотренные, и решенные, в дипломном проекте на сегодняшний день являются актуальными, и их решения способствуют повышению эффективности работы транспортного предприятия МУ «ДЭУ №7».

ЛИТЕРАТУРА

1. Аксенов В.А., Бабич А.В., Евсеев Д.Г. Проектирование предприятий и технологических процессов ремонта машин на железнодорожном транспорте. Новосибирск: Изд-во СГУПСа, 2004. 248 с.

2. Анурьев В. И. Справочник конструктора – машиностроителя. М., 1990. Т. 1 – 3.

3. Архангельский Ю.А., Коган Э.И. Охрана труда на предприятиях автомобильного транспорта. М., 1979. 208 с.

4. Бабусенко С.М. Проектирование ремонтно – обслуживающих предприятий. М., 1990. 352 с.

5. Головин С.Ф., Зорин В.А. Проектирование предприятий по эксплуатации дорожных машин. М., 1991. 215 с.

6. Дмитриев И.М., Курочкин И.М. Гражданская оборона на объектах агропромышленного комплекса. М., 1990. 351 с.

7. Колесник П.А., Шейнин В.А. Техническое обслуживание и ремонт автомобилей. М., 1985. 325 с.

8. Колчинский Ю.Л., Дудко Г.Д. Устройство и монтаж смазочных, гидравлических и пневматических систем общепромышленного назначения. М., 1988. 239 с.

9. Кудрявцев Ю.В., Бутусов А.М. Автомобиль ГАЗ – 53: устройство, техническое обслуживание, ремонт. М., 1997. 254 с.

10. Кузнецов Ю.М. Охрана труда на предприятиях автомобильного транспорта. М., 1986. 272 с.

11.Локшин Е.С. Эксплуатация и техническое обслуживание автомобилей, тракторов и дорожных машин. М., 2002. 459 с.

12. Методические указания к выполнению курсовой работы по дисциплине: Монтаж, эксплуатация и ремонт ПТМ. Новосибирск: Изд-во СГУПСа, 1996. 28с.

13. Общесоюзные нормы технологического проектирования авто-

транспортных предприятий. М., 1986. 132 с.

14. Саньков В.М. Курсовое и дипломное проектирование по эксплуатации и ремонту дорожных и строительных машин. М., 1997. 199 с.

15. Степин В.А. Сопротивление материалов. Учебник для ВУЗов. М., 1979. 312 с.

16. СТО СГУПС 1.01СДМ.01-2007. Курсовой и дипломный проекты. Требования к оформлению. Новосибирск: Изд-во СГУПСа, 2007. 59с.

17. Трудовой кодекс Российской Федерации. М., 2002.

18. Ухарский В.Б. Техническое обслуживание и ремонт автомобилей. М., 1986. 207 с.

19. Экономическая эффективность внедрения новой (модернизированной) техники: Метод. Указ. по выполнению контрольной работы для студентов факультета « Строительные и дорожные машины» дневного и заочного отделений / Г.Г. Ядрошникова, О.Ю. Хекало, О.А. Шаламова, Е.О. Юркова. Новосибирск: Изд-во СГУПСа, 2004. 12с.
