Введение

Термины и определения, используемые в теории надежности, регламентированы ГОСТ 27.002-89 «Надежность в технике. Термины и определения».

Надежность – свойство объекта выполнять заданные функции, сохраняя во времени и в заданных пределах значения всех эксплуатационных параметров.

Надежность объекта характеризуется следующими основными состояниями и событиями :

· Исправность – состояние объекта, при котором он соответствует всем требованиям, установленным нормативно-технической документацией.

· Работоспособность – состояние объекта, при котором он способен выполнять заданные функции, сохраняя значения основных параметров, установленных НТД.

· Предельное состояние – состояние объекта, при котором его применение (использование) по назначению недопустимо или нецелесообразно.

· Повреждение - событие, заключающееся в нарушении исправного состояния объекта при сохранении его работоспособного состояния.

· Отказ – событие, заключающееся в нарушении работоспособного состояния объекта.

· Критерий отказа – отличительный признак или совокупность признаков, согласно которым устанавливается факт возникновения отказа.

Для некоторых объектов предельное состояние является последним в его функционировании, т.е. объект снимается с эксплуатации, для других – определенной фазой в эксплуатационном графике, требующей проведения ремонтно-восстановительных работ. В связи с этим объекты могут быть разделены на два класса:

· невосстанавливаемые , для которых работоспособность в случае возникновения отказа не подлежит восстановлению, или по каким-либо причинам нецелесообразна;

· восстанавливаемые , работоспособность которых может быть восстановлена, в том числе и путем замены элементов.

К числу невосстанавливаемых объектов можно отнести, например, электронные и электротехнические детали (диоды, сопротивления, конденсаторы, изоляторы и другие элементы конструкций). Объекты, состоящие из многих элементов, например, трансформатор, выключатель, электронная аппаратура, являются восстанавливаемыми, поскольку их отказы связаны с повреждениями одного или нескольких элементов, которые могут быть отремонтированы или заменены. В ряде случаев один и тот же объект в зависимости от особенностей, этапов эксплуатации или назначения может считаться восстанавливаемым или невосстанавливаемым.

Введенная классификация играет важную роль при выборе моделей и методов анализа надежности.

Надежность является комплексным свойством, включающим в себя, в зависимости от назначения объекта или условий его эксплуатации, ряд

Составляющих (единичных) свойств, в соответствии с ГОСТ 27.002-89:

· безотказность;

· долговечность;

· ремонтопригодность;

· сохраняемость.

Безотказность – свойство объекта непрерывно сохранять работоспособность в течение некоторой наработки или в течение некоторого времени.

Долговечность – свойство объекта сохранять работоспособность до наступления предельного состояния при установленной системе технического обслуживания и ремонтов.

Ремонтопригодность – свойство объекта, заключающееся в его приспособленности к предупреждению и обнаружению причин возникновения отказов, поддержанию и восстановлению работоспособности путем проведения ремонтов и технического обслуживания.

Сохраняемость – свойство объекта непрерывно сохранять требуемые эксплуатационные показатели в течение (и после) срока хранения и транспортирования.

В зависимости от объекта надежность может определяться всеми перечисленными свойствами или частью их.

Наработка – продолжительность или объем работы объекта, измеряемая в любых неубывающих величинах (единица времени, число циклов нагружения, километры пробега и т. п.).

Показатель надежности количественно характеризует, в какой степени данному объекту присущи определенные свойства, обусловливающие надежность.


Задание на расчёт

Система электроснабжения, представленная на рис.1, включает в себя два энергорайона, питающихся от одного источника Г. Второй энергорайон получает питание по воздушной ЛЭП.

Энергорайон №1

Энергорайон №2

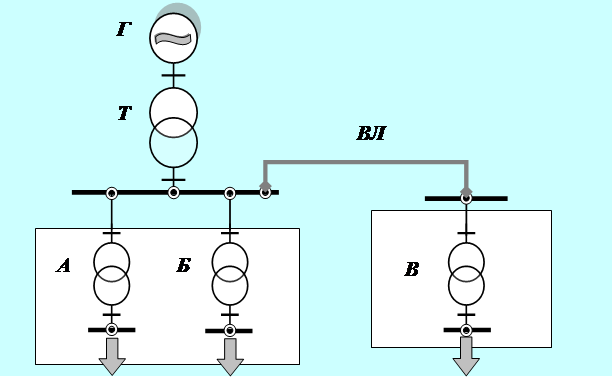

Рис. 1. Схема системы электроснабжения


Первый энергорайон подключен через две подстанции А и Б , соединенные параллельно по низкой стороне. Каждая подстанций способна обеспечить питание данного энергорайона, поэтому нарушение электроснабжения наступает только при одновременном обесточивании подстанций А и Б .

Второй район имеет одну подстанцию В и отключается при всех отказах, ведущих к обесточиванию этой подстанции.

Требуется найти аналитическим методом и методом статистических испытаний (методом Монте-Карло)

· вероятность безотказной работы (показатель безотказности) системы, зная вероятности безотказной работы отдельных ее элементов

· абсолютную и относительную погрешности оценки искомого показателя надежности статистическим методом при разном числе испытаний.

Исходные данные

По результатам испытаний, или обработки статистики, получены вероятности

РГ = 0.95; РТ = 0.985; РВЛ = 0.89;

Так же определены вероятности безотказной работы трансформаторов подстанций

РА = РБ = РВ = 0.96.

Расчёт надёжности

Безотказная работа рассматриваемой части системы электроснабжения будет тогда, когда в соответствии с принятыми условиями в работоспособном состоянии находятся

· все подстанции А и Б и В ,

· одна из подстанций А или Б , и подстанция В .

Одновременное обесточивание подстанций А и Б, или обесточивание подстанции В , так же как и одновременное обесточивание всех трех подстанций является отказом системы .

Для решения задачи требуется знать вероятности обесточивания подстанций. Подстанции обесточиваются, если повреждается (выходит из работы) хотя бы один из элементов системы в цепи, соединяющей соответствующую подстанцию (А и Б, или В ) с источником генерируемой мощности, а также при отказе самого источника Г , или устройств подстанции.

Вероятности обесточивания подстанций могут быть вычислены по данным о надежности элементов цепи соединения, либо могут быть получены в результате обработки статистики (опытных данных) о функционировании подстанций в прошлом. Так, если за K лет собрана статистика о числе случаев обесточивания nj каждой j - ой подстанции и длительностях пребывания τ i их в таком состоянии при i - ом обесточивании (i = 1.. nj ), то можно определить среднее время пребывания подстанций в обесточенном состоянии - τ oi по формуле

τ oi = , {час\год} (1)

Соответственно, среднее время пребывания подстанций в работоспособном состоянии T 0 j определиться по формуле

T 0 j = T год - τ oi , (2)

где T 0 j - календарное число часов в расчетном периоде – в данном случае, это один расчетный год, равный 8760 час.

Параметры T 0 j и τ oi можно использовать для определения других показателей надежности подстанции. Так, вероятность безотказной работы подстанции вычисляется по формуле

Pj = T 0 j / T год , , здесь j = {Г, Т, А, Б, ВЛ, В} (3)

Определив по заданной статистике значения Pj , , рассчитаем функцию надежности системы в целом, которая, как показатель безотказности, соответствует вероятности ее безотказной работы.


Аналитический метод

Из большого числа применяющихся аналитических методов воспользуемся вероятностными, основанными на теоремах сложения и умножения для групп совместных и несовместных событий. В соответствии с этими теоремами, на первом этапе решения данной задачи определяются вероятности бесперебойного электроснабжения каждой из подстанций по вероятностям безотказной работы элементов, образующих последовательные цепочки связей подстанции с источником питания Г . Допустим, что по результатам испытаний, или обработки статистики, получены эти вероятности.

По вероятностям безотказной работы элементов из исходных данных найдём вероятности работоспособного состояния Vj для каждой из подстанций по формулам:

V А

=

РГ . РТ . РА

=

0.95 . 0.985 . 0.96.

=

0.898

V Б

=

РГ . РТ . РБ

=

0.95 . 0.985 . 0.96.

=

0.898

V В

=

РГ . РТ . РВ . РВЛ

=

0.95 . 0.985 . 0.96 . 0.89

=

0.800

Полученные результаты показывают, что вероятность работоспособного состояния для подстанции В ниже, чем для А или Б , так как в цепочке связи от Г к В имеется дополнительный элемент - ВЛ , - надежность которого отражается на состоянии подстанции В . Подстанции А и Б находятся в одинаковых условиях , поэтому V А = V Б .

По полученным значениям V А, V Б, V В вычисляются вероятности безотказного электроснабжения энергорайонов - V №1 и V №2 . Для энергорайона №1 схема замещения по надежности показана на рис. 2.

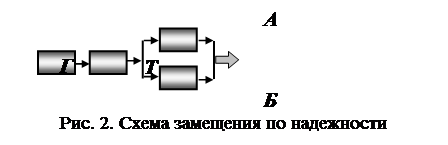

А


Для данной схемы вероятность V №1 определиться как:

V №1 = РГ . РТ . (1-(1- РА )(1- РБ )) = 0.95 . 0.985 . (1-(1- 0.96)(1- 0.96)) = 0 .934.

Для энергорайона №2 схема замещения по надежности линейна, поэтому

V №2 = V В = 0.8.

Вероятность безотказной работы системы в целом определиться в соответствии с теоремой умножения для совместных событий

Vsys = V №1 . V №2 = 0.934 ·· 0.8 = 0.7472.

Метод статистических испытаний

Для решения данной задачи методом Монте-Карло предполагается использовать датчик случайных чисел v с равномерным распределением в интервале [0..1]. Эти числа сравниваются со значениями V А , V Б, V В . Сформулируем решающее правило :

если значение случайного числа v не больше вероятности работоспособного состояния каждой из подстанций

v Vj , , j { А, Б, В }, (4)

то соответствующая подстанция находится в рабочем состоянии, иначе – в обесточенном состоянии.

На этом принципе строятся «испытания» по оценке состояний системы. Если в результате разыгрывания «состояний подстанций» отказов в электроснабжении не будет, то испытание признается положительным, в противном случае – отрицательным. Вероятность безотказной работы системы Usys в этом методе определяется по формуле:

Usys = N + / N = 1 - N - / N , (5)

где N – общее число испытаний, N + - число положительных, N - - число отрицательных испытаний, N = N + + N - .

Результат каждого испытания удобно представить значением двоичной (бинарной) переменной bj , принимающей значение 1, если выполнен критерий (4) и 0 в ином случае:

если v Vj то bj = 1 иначе bj = 0.

Из рис. 1 и выражений (4) и (5) следует:

bsys = ( bA + b Б b В , (6)

где bsys состояние системы.

Тогда, после N испытаний, значение N + можно определить как

N +

В таблице №1 показана реализация данной методики (подготовлена в Excel) и приведены результаты разыгрывания случайных состояний системы методом Монте-Карло при числе испытаний N = 10.

По данным из таблицы №1 получаем статистическую оценку вероятности работоспособного состояния системы: число значений bsys = 0 равно трем, то есть

N - = 3, N + = 7, Usys = 7/10 = 0.7.

Абсолютная погрешность этого результата по сравнению с аналитическим методом равна

= | Usys - Vsys | = 0.7- 0.7472 = 0.0472. (7)

Относительная погрешность

= ( / Vsys ) 100% = 0.0472/0.7472 = 6.3%. (8)

В соответствии с заданием, увеличим число испытаний вдвое. Для этого достаточно модифицировать данные в Excel – таблице, снова подсчитать число значений bsys = 0 и, сложив с прежним, получим (показан фрагмент таблицы)

N - = 3+2, N + = 20 – 5 = 15, Usys = 15/20 = 0.75.

Абсолютная погрешность этого результата по сравнению с аналитическим методом равна

= | Usys - Vsys | = 0.75 - 0.7472 = 0.0028.

Относительная погрешность

= (/ Vsys ) 100% = 0.0028/0.7472 = 0.4%.

Дополнительные замечания о методе Монте-Карло

1. Известно, что точность оценки искомых характеристик тем выше, чем больше число испытаний. Для того чтобы выбрать величину N для конкретных испытаний, задаются вероятностью (доверительной) получения правильного решения, обычно принимаемого равной 0.997 , что соответствует диапазону ± 3σ для нормального распределения, где σ = √D - с.к.о. исследуемой случайной величины. Тогда необходимое число испытаний определится из формулы

δ' =

(9)

где δ' – заданная погрешность определения искомой величины.

Для получения более точного результата число испытаний согласно (9), должно быть равно

N = (0.675· σ / δ' )2

Допустим, мы хотим иметь погрешность на уровне 0.001 (0.1%), т.е. быть уверенными что при решении данной задачи методом статистического моделирования значение Usys будет находится в диапазоне

0.7472 . ( 1 ± 0.001) = [0.7464, 0.7479] .

Исходя из правила «три сигма», зададим величину σ как крайний возможный случай:

σ = ( 1- Vsys ) / 3 = (1-0.7472)/3 = 0.084 .

Тогда требуемое число испытаний будет равно

N = (0.675·0.084/0.001) = 3215.

2. В приведенных выше расчетах принята упрощенная модель статистических испытаний с использованием расчетных вероятностей безотказной работы подстанций, а не отдельных элементов системы, с целью сокращения размерности задачи. Не учитывались также вероятности одновременного отказа нескольких элементов, что необходимо для получения правдоподобных результатов.

3. Датчик случайных чисел с равномерным распределением используется при отсутствии каких-либо сведений о фактическом законе распределения. Достоинство равномерного распределения – простота применения, так как нет необходимости в определении его параметров. Но оценки, полученные в численных экспериментах, оказываются «пессимистическими», если реальный закон существенно отличается от равномерного. Кроме того, датчики случайных чисел с равномерным распределением плохо «работают» при очень малых или очень больших значениях вероятности. Поэтому при выборе модели статистических испытаний большое внимание уделяется обоснованию использования того или иного закона распределения.

Таблица 1

Анализ надежности методом Монте-Карло

Блок

ВБР

V

b

Блок

ВБР

V

b

А

0,898

0,144601

1

А

0,898

0,722673

1

Б

0,898

0,338975

1

Б

0,898

0,580761

1

В

0,8

0,285878

1

В

0,8

0,862889

0

(А+Б)

ИСТИНА

1

(А+Б)

ИСТИНА

1

SYS=(А+Б)*В

1

SYS=(А+Б)*В

0

А

0,898

0,284892

1

А

0,898

0,531509

1

Б

0,898

0,133744

1

Б

0,898

0,157723

1

В

0,8

0,710715

1

В

0,8

0,206039

1

(А+Б)

ИСТИНА

1

(А+Б)

ИСТИНА

1

SYS=(А+Б)*В

1

SYS=(А+Б)*В

1

А

0,898

0,621382

1

А

0,898

0,344317

1

Б

0,898

0,803256

1

Б

0,898

0,752622

1

В

0,8

0,99176

0

В

0,8

0,714726

1

(А+Б)

ИСТИНА

1

(А+Б)

ИСТИНА

1

SYS=(А+Б)*В

0

SYS=(А+Б)*В

1

А

0,898

0,189668

1

А

0,898

0,043997

1

Б

0,898

0,943037

1

Б

0,898

0,305982

1

В

0,8

0,774708

1

В

0,8

0,26292

1

(А+Б)

ИСТИНА

1

(А+Б)

ИСТИНА

1

SYS=(А+Б)*В

1

SYS=(А+Б)*В

1

А

0,898

0,647489

1

А

0,898

0,523631

1

Б

0,898

0,196592

1

Б

0,898

0,788625

1

В

0,8

0,937071

0

В

0,8

0,295981

1

(А+Б)

ИСТИНА

1

(А+Б)

ИСТИНА

1

SYS=(А+Б)*В

0

SYS=(А+Б)*В

1

Фрагменты модифицированной таблицы:

А

0,898

0,126677

1

А

0,898

0,906062

0

Б

0,898

0,305332

1

Б

0,898

0,644128

1

В

0,8

0,878459

0

В

0,8

0,196328

1

(А+Б)

ИСТИНА

1

(А+Б)

ИСТИНА

1

SYS=(А+Б)*В

0

SYS=(А+Б)*В

1

А

0,898

0,308921

1

А

0,898

0,804801

1

Б

0,898

0,823393

1

Б

0,898

0,967697

0

В

0,8

0,749413

1

В

0,8

0,964051

0

(А+Б)

ИСТИНА

1

(А+Б)

ИСТИНА

1

SYS=(А+Б)*В

1

SYS=(А+Б)*В

0


Заключение

В курсовой работе был произведён расчёт показателей надежности простейшей системы электроснабжения двумя вероятностными методами: аналитическим и методом статистических испытаний. Абсолютная погрешность результата, полученного методом Монте-Карло по сравнению с аналитическим методом равна 0.0028. Относительная погрешность составила 0.4%. Также была проведена оценка количества испытаний.


Литература

1. Надежность и диагностика систем электроснабжения железных дорог: учебник для ВУЗов ж\д транспорта / А.В. Ефимов, А.Г. Галкин.- М: УМК МПС России, 2000. - 512с.

2. Китушин В.Г. Надежность энергетических систем: учебное пособие для электроэнергетических специальностей вузов.- М.: Высшая школа, 1984. – 256с.

3. Ковалев Г.Ф. Надежность и диагностика технических систем: задание на контрольную работу №2 с методическими указаниями для студентов IV курса специальности «Электроснабжение железнодорожного транспорта». – Иркутск: ИРИИТ, СЭИ СО РАН, 2000. -15с.

4. Дубицкий М.А. Надежность систем энергоснабжения: методическая разработка с заданием на контрольную работу. – Иркутск: ИрИИТ, ИПИ, СЭИ СО РАН, 1990. -34с.

5. Пышкин А.А. Надежность систем электроснабжения электрических железных дорог. – Екатеринбург: УЭМИИТ, 1993. - 120 с.

6. Шаманов В.И. Надежность систем железнодорожной автоматики и телемеханики: учебное пособие. Иркутск: ИрИИТ, 1999. 223с.

7. Гук Ю.Б. Анализ надежности электроэнергетических установок. - Л.: Энергоатомиздат, Ленинградское отд., 1988. – 224с.

8. Маквардт Г.Г. Применение теории вероятностей и вычислительной техники в системе энергоснабжения.- М.: Транспорт, 1972. - 224с.

9. Надежность систем энергетики. Терминология: сборник рекомендуемых терминов. - М.: Наука, 1964. -Вып. 95. – 44с.
