База знаний в области технологий и систем использования низкотемпературных и возобновляемых источников энергии

http://www.ad.ugatu.ac.ru/knbase/conten.htm

База знаний разработана в рамках проекта "Развитие Учебно-научного центра "Высокоэффективные технологии и системы использования низкотемпературных и возобновляемых источников энергии", выполненного Уфимским государственным авиационным техническим университетом и Институтом механники РАН.

Содержание

Содержание

Введение
1. Нетрадиционные и возобновляемые источники энергии
1.1. Солнечная энергия
1.2. Энергия ветра
1.3. Энергия биомассы
1.4. Источники низкопотенциальной теплоты
2. Энергетические установки низкотемпературных и возобновляемых источников энергии
2.1. Тепловые насосы
2.2. Ветроэнергетические установки
2.3. Вихревые трубки
2.3.1. Преобразование энергии ветра в тепловую. Совместная работа ветроэнергетической установки и вихревой трубы
2.4. Энергоагрегат с низкотемпературным двигателем Стирлинга и вихревой трубой
2.5. Энергетические установки на солнечной энергии
Выводы
Литературные источники
WWW-ресурсы Internet в области технологий и систем использования энергии низкотемпертурных и возобновляемых источников

Введение

С каждым годом все больше обостряются вопросы, связанные с дальнейшими путями развития энергетики. С одной стороны, рост населения, стремление к повышению жизненного уровня людей диктуют целесообразность наращивания мощностей энергетики, и в первую очередь электроэнергетики, причем просто гигантскими темпами; с другой стороны, возникающие экологические проблемы, истощение природных источников сырья, и, в первую очередь, нефти и газа, требуют более экономичного и рационального использования полученной энергии и потенциальной энергии ее источников.
Согласно последним данным МИРЭС, опубликованным в отчете "Энергия для завтрашнего мира", доказанные извлекаемые запасы органического топлива в мире составляют 1220 млрд.т.у.т., тогда как извлекаемые ресурсы, оцененные весьма условно - в 4,5 раза больше. С учетом нетрадиционных ресурсов (тяжелой нефти, природного битума и нефтяных сланцев) это превышение над указанными запасами будет составлять около 5,2 раза. С учетом достигнутых к настоящему времени уровней добычи органического топлива можно сделать следующие выводы:
· доказанные запасы органического топлива достаточны для удовлетворения ожидаемого роста мирового спроса на них в течение многих десятилетий, при этом за последние годы размеры доказанных запасов не только не сократились, но и существенного увеличились;
· мировые геологические ресурсы всех видов органического топлива являются достаточными также для компенсации убывания их доказанных запасов;
· за пределами середины следующего столетия, однако, может оказаться, что только ресурсы углей будут достаточны для компенсации убывания разведанных запасов, тогда как ресурсы нефти и газа сократятся настолько, что придется ограничить их добычу.
" Известные " ресурсы урана в мире в настоящее время оцениваются в 2,4 млн. т, а годовая потребность в нем для 420 действующих в мире ядерных энергетических реакторов оценивается в 58 тыс.т. Таким образом, указанные выше " известные " ресурсы урана достаточны для работы ныне действующих АЭС в течение 41 года. С учетом трудно добываемого урана, обеспеченность запасами ядерного горючего возрастает до 64 лет. Хотя, конечно, использование плутония или реакторов-размножителей на быстрых нейтронах увеличит этот срок.
Тем не менее, хотя исчерпание традиционных не возобновляемых источников энергии в ближайшее время человечеству не грозит, в последнее время интерес к нетрадиционным возобновляемым источникам энергии (НВИЭ) повысился. Говоря о перспективной и стабильной энергетике, следует признать, что она может и должна во многом опираться на НВИЭ. Тем более что кроме постоянно беспокоящего факта о невозобновляемости традиционных энергоисточников, энергетика, основанная на их использовании, т.е. на сжигании органического топлива, наносит значительный ущерб окружающей среде, и в долгосрочной перспективе может привести к нежелательным глобальным изменениям климата. Атомная же энергетика встречает активное неприятие населения в связи с возможностью тяжелых аварий с радиационным загрязнением больших территорий.
Период времени порядка 50-60 лет дается человеку для дальнейшего повышения эффективности традиционных способов производства энергии и для внедрения НВИЭ, обладающих большими потенциальными возможностями, и за счет которых пока еще удовлетворяется весьма незначительная часть мировых энергетических потребностей. В начале нынешнего десятилетия годовое производство энергии в мире на базе НВИЭ оценивалось в 240 млн.т.у. т., что соответствует примерно 2% общих мировых потребностей в первичных энергетических ресурсах за год в настоящее время. А по прогнозам МИРЭС, за счет НВИЭ в 2000 году может быть произведено при различных вариантах развития мирового энергохозяйства, и в зависимости от степени поддержки на государственном уровне работ по освоению этих источников энергии от 4,0 до 4,5 млрд.т.у. Т. или 18-27% всей мировой потребности.
Все это привело к тому, что в промышленно развитых странах энергопотребление в последние время либо уменьшилось, либо его рост существенно замедлился. В связи с этим планирование строительства новых крупных электростанций связано с большой неопределенностью, а следовательно, с риском. Энергокомпании предпочитают наращивать мощности путём строительства сравнительно небольших энергетических блоков, а это характерно для НВИЭ; и при помощи повышения КПД действующих энергоблоков.
Во многих промышленно развитых странах, где резервы собственного органического топлива сильно исчерпаны или не имелись изначально, и энергетика которых базируется, в настоящий момент, на импортных поставках, вопросы использования НВИЭ становятся всё более актуальными, активно ведутся работы по их применению в энергетике.
Для развивающихся стран, и стран, переживающих сегодня экономический кризис, характерен дефицит больших капиталовложений, исключающий возможность сооружения крупных традиционных электростанций. В то же время установки с НВИЭ, как правило, имеют модульный характер и позволяют вводить в строй сравнительно малые мощности, наращивая их по мере необходимости.
В России имеются отдалённые регионы, которые не присоединены к системам центрального электроснабжения и где по некоторым оценкам проживает около 20 млн. чел. Для них электро - и теплоснабжение на базе НВИЭ явилось бы решением огромной социальной проблемы.
В общем же анализ показывает, что к 2020 г. общие потребности мира в первичных энергоресурсах существенно возрастут, причём до 85% этого прироста произойдёт в результате увеличения энергетических потребностей в большой группе стран, относящихся в настоящее время к категории развивающихся. А учитывая прирост мирового населения в два раза в ближайшие десятилетия и более чем в три раза городского населения, нельзя продолжать использовать энергию, таким образом, как это привыкли делать.
Спрос на услуги, которые предоставляет энергетика, - отопление, охлаждение, освещение, бытовые приборы, промышленность, транспорт - существенно возрастет. Энергия удовлетворяет основные потребности и предоставляет основные услуги, она является существенным компонентом социального развития и экономического роста. Проблема заключается в обеспечении требуемых энергетических услуг для растущего населения мира без последствий для окружающей среды, которые в конечном счете, могут стать непреодолимыми.
Решение этой проблемы требует существенных перемен в мировом энергетическом балансе. Но энергетические системы не могут быть изменены быстро, поэтому ближайшие 30 лет будут критически важной переходной фазой при реализации долгосрочных целей. Следовательно, необходимо инициировать перемены сейчас, если страна стремится достичь успешного длительного развития.
Настоящий отчет не может претендовать на глубокое осмысливание места нетрадиционных и возобновляемых источников энергии и тем более современного состояния энергетических установок, использующих нетрадиционные низкотемпературные источники энергии, имеющие широкое применение в мировой энергетике.
Цель всей работы по проекту ““Высокоэффективные технологии и системы
использования низкотемпературных и возобновляемых источников энергии” - показать большие перспективы использования низкопотенциальных энергоресурсов в России и показать слабое развитие индустрии производства и эксплуатации энергетических систем, использующие эти ресурсы. Вдохнуть в них жизнь, просмотреть перспективы современных методов проектирования таких энергетических систем, выдвинуть предложения с конкретными проектами.
В первом разделе дан анализ нетрадиционных источников энергии и сведения о некоторых энергоустановках, использующих эти источники энергии. Особое внимание при этом уделено теплонасосам как перспективным энергетическим установкам, могущим обеспечить эффективность энергетики России.

1.1. Солнечная энергия

В конце 70-х - начале 80-х годов в разных странах мира [57] было построено семь пилотных солнечных электростанций (СЭС) так называемого башенного типа с уровнем мощности от 0,5 до 10 МВт. Самая крупная СЭС мощностью 10 МВт (Solar Оne) была построена в Калифорнии. Все эти СЭС построены по одному принципу: поле размещенных на уровне земли зеркал-гелиостатов, следящих за солнцем, отражает солнечные лучи на приемник-ресивер, установленный на верху достаточно высокой башни; ресивер представляет собой по существу солнечный котёл, в котором производится водяной пар средних параметров, направляемый затем в стандартную паровую турбину.
К настоящему времени ни одна из этих СЭС более не эксплуатируется, поскольку намеченные для них исследовательские программы выполнены, а эксплуатация их как коммерческих электростанций оказалась невыгодной. В 1992 г. Эдисоновская компания Южной Калифорнии, основала консорциум из энергетических и промышленных компаний, которые вместе с Министерством энергетики США финансируют проект по созданию башенной СЭС Solar Two путем реконструкции Solar One. Мощность Solar Two по проекту должна составить 10 МВт, т.е. остаться той же, что и ранее. Основная идея намеченной реконструкции состоит в том, чтобы заменить существующий ресивер с прямым получением водяного пара на ресивер с промежуточным теплоносителем (нитратные соли). В схему СЭС будет включен нитратный бак-аккумулятор вместо примененного в Solar One гравийного аккумулятора с высокотемпературным маслом в качестве теплоносителя. Пуск реконструированной СЭС намечался на 1996 г. Разработчики рассматривают её как прототип, который позволит на следующем этапе создать СЭС мощностью 100 МВт. Предполагается, что при таком масштабе СЭС этого типа окажется конкурентоспособной с ТЭС на органическом топливе.
Второй проект-башенная СЭС PHOEBUS реализуется немецким консорциумом. Проект предполагает создание демонстрационной гибридной (солнечно-топливной) СЭС мощностью 30 МВт с объёмным ресивером, в котором будет подогреваться атмосферный воздух, направляемый затем в паровой котел, где производится водяной пар, работающий в цикле Ренкина. На тракте воздуха от ресивера к котлу предусматривается горелка для сжигания природного газа, количество которого регулируется так, чтобы в течение всего светового дня поддерживать заданную мощность. Расчеты показывают, что, например, для годового прихода солнечного излучения 6,5 ГДж/м2 (близко к тому, что характерно для некоторых южных районов России) эта СЭС, имеющая суммарную поверхность гелиостатов 160 тыс. м2 будет получать 290,2 ГВт. ч/год солнечной энергии, а количество энергии, внесенной с топливом, составит 176,0 ГВт. ч/год. При этом СЭС выработает в год 87.9 ГВт.ч электроэнергии со среднегодовым КПД 18,8 %. При таких показателях стоимость электроэнергии, вырабатываемой СЭС, ожидается на уровне ТЭС на органическом топливе.
Начиная с середины 80-х годов, в Южной Калифорнии компанией LUZ, были созданы и пущены в коммерческую эксплуатацию девять СЭС с параболоцилиндрическими концентраторами (ПЦК) с единичными мощностями, которые наращивались от первой СЭС к последующим от 13,8 до 80 МВт. Суммарная мощность этих СЭС достигла 350 Мвт. В этих СЭС использованы ПЦК с апертурой, которая увеличивалась при переходе от первой СЭС к последующим. Следя за солнцем по одной оси, концентраторы фокусируют солнечную радиацию на трубчатых приемниках, заключенных в вакуумированные трубы. Внутри приемника протекает высокотемпературный жидкий теплоноситель, который нагревается до 380°С и затем отдает тепло водяному пару в парогенераторе. В схеме этих СЭС предусмотрено также сжигание в парогенераторе некоторого количества природного газа для производства дополнительной пиковой электроэнергии, а также для компенсации уменьшенной инсоляции.
Указанные СЭС были созданы и эксплуатировались в то время, когда в США существовали покровительственные законы, позволявшие СЭС безубыточно функционировать. Окончание срока действия этих законов в конце 80-х годов привело к тому, что компания LUZ обанкротилась, а строительство новых СЭС этого типа было прекращено.
Компания KJC (Kramcr Junction Company), которая эксплуатировала пять из построенных СЭС (с 3 по 7), поставила перед собой задачу повысить эффективность этих СЭС, сократить расходы на их эксплуатацию и сделать их экономически привлекательными в новых условиях. В настоящее время эта программа успешно реализуется.
В развивающихся странах речь идет о применении сравнительно мелких установок для электроснабжения индивидуальных домов в отдаленных деревнях для оснащения культурных центров, где благодаря ФЭУ можно пользоваться телевизорами и др. В этих приложениях на первый план выступает не стоимость электроэнергии, а социальный эффект. Программы внедрения ФЭУ в развивающихся странах активно поддерживаются международными организациями, в их финансировании принимает участие Мировой банк на основе, выдвинутой им "Солнечной Инициативы". Так, например, в Кении за последние 5 лет с помощью ФЭУ было электрифицировано 20 000 сельских домов. Большая программа по внедрению ФЭУ реализуется в Индии, где в 1986 - 1992 гг. на установку ФЭУ в сельской местности было затрачено 690 млн. рупий.
В промышленно развитых странах активное внедрение ФЭУ объясняется несколькими факторами. Во-первых, ФЭУ рассматриваются как экологически чистые источники, способные уменьшить вредное воздействие на окружающую среду. Во-вторых, применение ФЭУ в частных домах повышает энергетическую автономию и защищает владельца при возможных перебоях в централизованном электроснабжении [57, 64,86].

1.2. Энергия ветра

Ветроэнергетические установки (ВЭУ) достигли сегодня уровня коммерческой зрелости и в местах с благоприятными скоростями ветра могут конкурировать с традиционными источниками электроснабжения. Из всевозможных устройств, преобразующих энергию ветра в механическую работу, в подавляющем большинстве случаев используются лопастные машины с горизонтальным валом, устанавливаемым по направлению ветра. Намного реже применяются устройства с вертикальным валом.
Кинетическая энергия, переносимая потоком ветра в единицу времени через площадь в 1 м2 (удельная мощность потока), пропорциональна кубу скорости ветра. Поэтому установка ВЭУ оказывается целесообразной только в местах, где среднегодовые скорости ветра достаточно велики.
Ветровое колесо, размещенное в свободном потоке воздуха, может в лучшем случае теоретически преобразовать в мощность на его валу 16/27=0,59 (критерий Бетца) мощности потока воздуха, проходящего через площадь сечения, ометаемого ветровым колесом. Этот коэффициент можно назвать теоретическим КПД идеального ветрового колеса. В действительности КПД ниже и достигает для лучших ветровых колес примерно 0,45. Это означает, например, что ветровое колесо с длиной лопасти 10 м при скорости ветра 10 м/с может иметь мощность на валу в лучшем случае 85 кВт.
Наибольшее распространение из установок, подсоединяемых к сети, сегодня получили ветроэнергетические установки (ВЭУ) с единичной мощностью от 100 до 500 кВт. Удельная стоимость ВЭУ мощностью 500 кВт составляет сегодня около 1200 долл/кВт и имеет тенденцию к снижению.
Наряду с этим создаются ВЭУ и с существенно большей единичной мощностью. В 1978 г. в США была создана первая экспериментальная ВЭУ мегаваттного класса с расчетной мощностью 2 МВт. Вслед за этим в 1979-1982 гг. в США были сооружены и испытаны 5 ВЭУ с единичной мощностью 2,5 МВт. Самая большая к тому времени ВЭУ (Гровиан) мощностью 3 МВт была сооружена в Германии в 1984 г., но, к сожалению, она проработала лишь несколько сот часов. Построенные несколько позже в Швеции ВЭУ WTS-3 и WTS-4 мощностью соответственно 5 и 4 МВт были установлены в Швеции и США и проработали первая 20, а вторая 10 тыс.ч.
В Канаде ведутся работы по созданию крупных ветровых установок с вертикальным валом (ротор Дарье). Одна такая установка мощностью 4 МВт проходит испытания с 1987 г. Всего за 1987-1993 гг. в мире было сооружено около 25 ВЭУ мегаваттного класса.
Расчетная скорость ветра для больших ВЭУ обычно принимается на уровне 11-15 м/с. Вообще, как правило, чем больше мощность агрегата, тем на большую скорость ветра он рассчитывается. Однако в связи с непостоянством скорости ветра большую часть времени ВЭУ вырабатывает меньшую мощность. Считается, что если среднегодовая скорость ветра в данном месте не менее 5-7 м/с, а эквивалентное число часов в году, при котором вырабатывается номинальная мощность не менее 2000, то такое место благоприятно для установки крупной ВЭУ и даже ветровой фермы.
Автономные установки киловаттного класса, предназначенные для энергоснабжения сравнительно мелких потребителей, могут применяться и в районах с меньшими среднегодовыми скоростями ветра.
Сегодня в некоторых промышленно развитых странах установленная мощность ВЭУ достигает заметных значений. Так, в США установлено более 1,5 млн. кВт ВЭУ, в Дании ВЭУ производят около 3 °/о потребляемой страной энергии; велика установленная мощность ВЭУ в Швеции, Нидерландах, Великобритании и Германии.
По мере совершенствования оборудования ВЭУ и увеличения объема их выпуска стоимость ВЭУ, а значит и стоимость производимой ими энергии снижаются. Если в 1981 г. стоимость электроэнергии производимой ВЭУ, составляла примерно 30 американских центов за кВт.ч, то сегодня она составляет 6-8 центов. С учетом того, что только в 1995 г. в США велись работы по четырем большим ветровым фермам с общей мощностью около 200 МВт, станет ясно, что планируемое Департаментом Энергетики США снижение стоимости ветровой электроэнергии до 2,5 центов/ (кВт. ч) вполне реально [57, 90,94].
В развивающихся странах интерес к ВЭУ связан в основном с автономными установками малой мощности, которые могут использоваться в деревнях, удаленных от систем централизованного электроснабжения. Такие установки уже сегодня конкурентоспособны с дизелями, работающими на привозимом топливе. Однако в некоторых случаях непостоянство скорости ветра заставляет либо устанавливать параллельно с ВЭУ аккумуляторную батарею, либо резервировать ее установкой на органическом топливе. Естественно, это повышает стоимость установки и ее эксплуатации, поэтому распространение таких установок пока невелико.

1.3. Энергия биомассы

Биомасса представляет собой древнейший источник энергии, однако её использование до недавнего времени сводилось к прямому сжиганию либо в открытых очагах, либо в печах и топках, но также с весьма низким КПД. В последнее время внимание к эффективному энергетическому использованию биомассы существенно повысилось, причем в пользу этого появились и новые аргументы:
· использование растительной биомассы при условии её непрерывного восстановления (например, новые лесные посадки после вырубки леса) не приводит к увеличению концентрации СО2 в атмосфере;
· в промышленно развитых странах в последние годы появились излишки обрабатываемой земли, которую целесообразно использовать под энергетические плантации;
· энергетическое использование отходов (сельскохозяйственных, промышленных и бытовых) решает также экологические проблемы;
· вновь созданные технологии позволяют использовать биомассу значительно более эффективно.
Потенциал биомассы, пригодный для энергетического использования в большинстве стран достаточно велик, и его эффективному использованию уделяется значительное внимание.
В США в 1990 г. благодаря использованию биомассы было произведено 31 млрд. кВт.ч электроэнергии, кроме того, за счет твердых бытовых отходов (ТБО) еще 10 млрд. кВт.ч. На 2010 г. планируется выработать соответственно 59 и 54 млрд. кВт.ч. Оценка технического потенциала различных видов биомассы, выполненная в Германии, дает: остатки лесной и деревоперерабатывающей промышленности - 142 млн. ГДж/год; солома - 104 млн. ГДж/год; биогаз - 81 млн. ГДж/год.
Эти оценки сделаны при весьма осторожных предположениях. В частности, предполагается, что доля отходов лесной промышленности составляет 25% годового прироста древесины. Аналогично для соломы учитывается ее количество, которое должно остаться на поле для поддержания содержания гумуса в почве. Для биогаза учитываются только хозяйства, имеющие не менее 20 голов крупного рогатого скота или эквивалентного количества свиней или птицы.
Серьезной проблемой является энергетическое использование ТБО. Мусоросжигающие установки (инсинераторы), имеющиеся во многих странах мира, малоэффективны и не удовлетворительны с точки зрения экологии. Поэтому разработка новых схем использования ТБО представляется весьма актуальной (см. разд. 3).
Особенно остра проблема эффективного использования биомассы для развивающихся стран, прежде всего для тех, у которых биомасса является единственным доступным источником энергии. Здесь в основном речь идет о рациональном использовании древесины и различных сельскохозяйственных и бытовых отходов. Известно, что сегодня население некоторых стран, прежде всего Африки, вырубает леса на дрова для приготовления пищи, и что этот процесс обезлесевания представляет собой угрозу как местному, так и глобальному климату. Используемые сегодня дровяные очаги для приготовления пищи имеют КПД 14-15%. Применяя более совершенные устройства, этот КПД легко повысить до 35- 50 %, т.е. сократить потребность в исходном топливе более чем в 3 раза.
Хорошо известна программа Бразилии, посвященная получению из отходов сахарного тростника метанола, применяемого как моторное топливо для автотранспорта. Однако этот пример интересен только для стран с соответствующим климатом.
Большое распространение в некоторых странах (Китай, Индия и др.) получили малые установки, утилизирующие отходы для одной семьи. В этих установках, число которых исчисляет миллионами, в результате анаэробного сбраживаних производится биогаз, используемый для бытовых нужд. Эти установки весьма просты, но не очень совершенны. Для больших ферм со значительным количеством отходов создаются более эффективные биогазовые установки [57,94].

1.4. Источники низкопотенциальной теплоты

Вторичными энергетическими ресурсами (ВЭР) называются тепловые отходы технологических производств промышленных предприятий, коммунальных, бытовых, жилых и других объектов. К категории ВЭР можно также отнести самоизливающиеся геотермальные воды; горячие минеральные источники, теплота которых не используется в бальнеологии; сжигаемый попутный газ при нефтедобыче; добываемая горячая нефть и др.
Вопросы экономии топлива путем использования ВЭР в последние годы превратились в актуальную проблему, и являются общегосударственной задачей. Промышленные потребители используют в настоящее время свыше 60% всего добываемого топлива и около 70 % всей вырабатываемой электроэнергии. Коэффициент полезного использования энергии в технологических процессах остается все еще невысоким и составляет лишь 35-40 %. В период до 1991 года ситуация с утилизация ВЭР в промышленности улучшалась, однако достигнутая фактическая экономия топлива за счет теплоты ВЭР по отношению к возможной составляет 30-32 %, в том числе в нефтеперерабатывающей и нефтехимической промышленности -40%, в черной металлургии -40%, в химической -25 % .
Одним из эффективных направлений утилизации теплоты ВЭР являлось производство холода для предприятий, технологические процессы которых требовали его при различных температурах охлаждения. Следует отметить, что большинство предприятий химической, нефтехимической и других отраслей промышленности являются хладоемкими производствами и одновременно характеризуются наличием достаточно большого количества неиспользуемых ВЭР в виде пара, горячей воды, факельных сбросов, горячих газов и т.п.
Но решая вопрос о рациональном и эффективном использовании ВЭР нельзя забывать о том, что наряду с получением холода могут быть осуществлены также процессы трансформации теплоты с низкотемпературного уровня на более высокий и наоборот.
Общедоступным источником низкопотенциальной теплоты является атмосферный воздух, который широко используют для малых теплонасосных установок - ТНУ (квартирных, домовых). Однако низкие значения температуры воздуха, малая его теплоемкость и коэффициент теплоотдачи не позволяют достичь приемлемых показателей энергетической эффективности крупных установок, в частности ТН-станций, к испарителям которых требуется подводить большие тепловые потоки.
Крупные незамерзающие водоемы представляют ценность в качестве источников теплоты для ТНУ. К ним, например, относятся Черное море, Каспийское море в средней и южной частях, озеро Иссык-Куль. На Черноморском побережье Кавказа и Крыма действуют ТНУ на морской воде, температура которой зимой в этих районах не опускается ниже 8°С. Особенно эффективно круглогодичное использование теплоты морской воды (с температурой летом 20-25 °С) для ТНУ горячего водоснабжения, составляющего значительные нагрузки в южных городах и курортах. В переходный и зимний периоды года в ТНУ могут быть использованы холодная вода из водоёмов, наружный воздух с температурой свыше 0°С, а так же горные породы (грунт).
Источником низкопотенциальной теплоты могут служить слабоминерализованные геотермальные воды, солнечная энергия, запасаемая с помощью гелиоустановок и аккумуляторов теплоты.
Однако основными источниками теплоты для крупных ТНУ следует считать искусственные источники - тепловые отходы. Быстрый рост потребления энергоресурсов влечет за собой как истощение природных богатств, так и тепловые загрязнения биосферы. Например, тепловые электростанции, в том числе и АЭС, сбрасывают с охлаждающей водой 50-55 % энергии топлива. Иногда решающим фактором в выборе площадки для строительства ТЭС (АЭС) оказывается наличие естественных водоёмов, способных без особого ущерба воспринять бросовую теплоту. Промышленные предприятия потребляют огромное количество воды для охлаждения машин и рабочих тел в различных технологических процессах. Объем оборотной и повторно используемой в промышленности воды в 1966 г. в нашей стране составлял км3/год, а в 1980 г.-132 км3/год, или 61% используемой всей промышленностью воды. Эти “тепловые реки” имеют круглый год температуру 20-40 °С, практически не позволяющую использовать теплоту непосредственно, и охлаждаются в градирнях или других испарительных охладителях, отдавая в атмосферу вместе с теплотой часть воды.
При замене градирен испарителями ТНУ степень охлаждения воды (перепада температуры) при сохранении ее расхода должна оставаться в среднем около 10 °С.
Концентрацию тепловых потоков в системах оборотного водоснабжения можно оценить на примере одного из крупнейших автомобильных заводов. Общий объём оборотной воды составляет около 75 тыс. м3/ч, организован в водоблоках по (10-12) тыс. м3/ч. Вода поступает на охлаждение с температурой 30-40°С круглогодично и охлаждается до 15-20°С. В целом по заводу в атмосферу сбрасывается 1300МВт теплоты.
Нефтеперерабатывающие и химические заводы также являются мощными источниками вторичных энергетических pecyрсов (ВЭР). По виду ВЭР разделяются на три основные группы: 1) горячие (топливные) отходящие газы печей; отходы, непригодные для дальнейшей технологической переработки; 2) тепловые ВЭР - физическая теплота отходящих газов технологических агрегатов; физическая теплота основной, побочной, промежуточной продукции и отходов основного производства; теплота горячей воды и пара, отработанных в технологических силовых установках; 3) ВЭР избыточного давления, потенциальная энергия газов и жидкостей, которое необходимо снижать перед последующей ступенью использования жидкостей (газов) или выброса их в атмосферу.
Источники теплоты ВЭР можно использовать в аммиачных преобразователях теплоты (АПТ) и в теплонасосных установках. В теплонасосных установках можно использовать низкотемпературную теплоту (20-60°С), для АПТ - низко - и среднепотенциальное на уровне 80-160°С, а также высокопотенциальное тепло (160-400°С). Особенно актуальной задачей является утилизация теплоты, содержащейся в технологической воде.
Если ориентировочно принять, что в общем (по стране) объёме оборотного водоснабжения охлаждению подвергается только75% воды, т.е. примерно 120 км3 в год (по уровню 1985г.), и температурный перепад составляет 10°С, то организованный сброс низкопотенциальной теплоты промышленностью составляет более 5 млрд. ГДж в год. Вода, однократно потребляемая, промышленными предприятиями (около 40% всего объёма) в конечном счете, канализируется в естественные водоемы. При современных требованиях к защите окружающей среды и промышленные, и коммунально-бытовые стоки перед сбросом в водоёмы должны проходить сложную систему очистки на водоочистных сооружениях или на станциях аэрации (в крупных городах). В Москве, например, несколько станций аэрации сбрасывают в Москву-реку более 5 млн м3 /сут. очищенной воды температурой 16-22°; вместе с водой поступает и тепловой поток в 3-4 млн. кВт. Станции аэрации действуют в Санкт-Петербурге, Самаре и других городах. Многие миллионы кубических метров воды сбрасываются в реки, заливы водоемы вместе с теплотой, которую можно использовать в ТНУ и преобразовать низкопотенциальную теплоту в теплоту более высокой температуры, способную удовлетворить определённую часть потребностей и сократить расход топлива.

2.1. Энергетические установки на базе тепловых насосов

Введение
Основные обозначения и сокращения
Общие сведения о термодинамике тепловых насосов
Исследование рабочих циклов тепловых насосв
Энергетические использующие установки, низкотемпературные источники эненргии
Экономические и экологические аспекты использования энергетических установок на базе тепловых насосв
База данных по энергетическим установкам на базе тепловых насосов

Введение

Теплоснабжение в условиях России с ее продолжительными и достаточно суровыми зимами требует весьма больших затрат топлива, которые превосходят почти в 2 раза затраты на электроснабжение. Основными недостатками традиционных источников теплоснабжения являются низкая энергетическая (особенно на малых котельных), экономическая и экологическая эффективность (традиционное теплоснабжение является одним из основных источников загрязнения крупных городов). Кроме того, высокие транспортные тарифы на доставку энергоносителей усугубляют негативные факторы, присущие традиционному теплоснабжению.

Нельзя не учитывать и такой серьезный термодинамический недостаток, как низкий эксергетический КПД использования химической энергии топлива для систем теплоснабжения, который в системах отопления составляет 6-10%.

Чрезвычайно велики затраты на тепловые сети, которые являются, вероятно, самым ненадежным элементом в системах централизованного теплоснабжения. Удельная аварийность для трубопроводов диаметром 1400 мм составляет одну аварию в год на l км длины, а для труб меньшего диаметра - около шести аварий. Если учесть, что общая протяженность тепловых сетей в России доставляет 650 тыс. км, а в полной замене нуждаются 300 тыс. км, становится очевидно, что строительство и поддержание тепловых сетей в рабочем состоянии требуют затрат, соизмеримых со стоимостью ТЭЦ или районных котельных.

Все перечисленные негативные факторы традиционного теплоснабжения настоятельно требуют интенсивного использования нетрадиционных методов.

Одним из таких методов является полезное использование рассеянного низкотемпературного (5-30° C) природного тепла или сбросного промышленного тепла для теплоснабжения с помощью тепловых насосов.

Тепловые насосы в силу того, что они избавлены от большинства перечисленных недостатков централизованного теплоснабжения, нашли широкое применение за рубежом, если в 1980 г. в США работало около 3 млн. теплонасосных установок, в Японии 0,5 млн., в Западной Европе 0,15 млн., то в 1993 г. общее количество работающих теплонасосных установок (ТНУ) в развитых странах превысило 12 млн., а ежегодный выпуск составляет более 1 млн. Массовое производство тепловых насосов налажено практически во всех развитых странах. По прогнозу Мирового энергетического комитета к 2020 г. в передовых странах доля отопления и горячего водоснабжения с помощью тепловых насосов составит 75 % [185].

Основные обозначения, индексы и сокращения

Обозначения величин

с - теплоемкость, кДж/(кг? К);
в - влагосодержание водяных паров воздуха, кг/кг;
G - массовый расход, кг/с;
H - теплоперепад, Дж/кг, кДж/кг;
h - энтальпия, Дж/кг, кДж/кг;
р - давление, Па, кПа;
n - частота вращения, 1/c;
N - мощность, Вт, кВт, Мвт;
q - удельный расход теплоты, Дж/Дж, кДж/кДж;
Q - количество теплоты, Вт, кВт, Мвт;
s - энтропия, Дж/(кг? К), Дж/(кг? К);
t - температура, ° С;
T - температура, К;
v - удельный объем, м³ /кг;
х - степень сухости пара;
h - КПД;
h _{м - механический КПД;}
p - степень повышения ( понижения) давления;
s - коэффициент сохранения давления.

Индексы

в - воздух;
вд - вода;
вл - влажный;
вн - внутренний;
к - конечный;
конд - конденсация;
п - пар;
см - смесь;
ср - средний;
сух - сухой;
р - расчетный;
s - насыщение;
i - внутренний;
₀ - начальный; расчетный; номинальный;
ж - жидкость.

Сокращения

КПД - коэффициент полезного действия;
ТНУ - тепловая насосная установка.

Общие сведения о термодинамике тепловых насосов

Принцип работы теплового насоса
Классификация тепловых насосв
Термодинамические циклы тепловых насосов
Работчие тела, используемые в тепловых насосах
Исследование рабочих циклов тепловых насосов в системе DVIGT
Выводы
Список использованных источников

Принцип работы теплового насоса

Принцип работы теплового насоса вытекает из работ Карно и описания цикла Карно, опубликованного в его диссертации в 1824 г. Практическую теплонасосную систему предложил Вильям Томсон ( лорд Кельвин ) в 1852 г. Она была названа умножитель тепла и показывала, как можно холодильную машину эффективно использовать для целей отопления. В обосновании своего предложения, уже тогда, Томсон указывал, что ограниченность энергетических ресурсов не позволит непрерывно сжигать топливо в печах для отопления и что его умножитель тепла будет потреблять меньше топлива, чем обычные печи. Предложенный Томсоном тепловой насос ( ТН ) использовал воздух в качестве рабочего тела. Окружающий воздух засасывался в цилиндр, расширялся охлаждаясь от этого, а затем проходил теплообменник, где нагревался наружным воздухом. После сжатия до атмосферного давления воздух из цилиндра поступает в обогреваемое помещение, будучи нагретым до температуры выше окружающей. Фактически подобная машина была реализована в Швейцарии. Томсон заявил, что его ТН способен давать необходимое тепло при использовании только 3% энергии, затрачиваемой на отопление.
Дальнейшее своё развитие теплонасосные установки получили только в 20-х и 30-х годах 20 века, когда в Англии была создана первая установка предназначенная для отопления и горячего водоснабжения с использованием тепла окружающего воздуха. После этого начались работы в США, приведшие к созданию нескольких демонстрационных установок.
Первая крупная теплонасосная установка в Европе была введена в действие Цюрихе в 1938-1939 гг. В ней использовались тепло речной воды, ротационный компрессор и хладогент. Она обеспечивала отопление ратуши водой с температурой 60° С при мощности 175 кВт. Имелась система аккумулирования тепла с электронагревателем для покрытия пиковой нагрузки. В летние месяцы установка работала на охлаждение. В период с 1939 по 1945 года было создано ещё 9 подобных установок, с целью сокращения потребления угля в стране. Некоторые из них успешно проработали более 30 лет.
Итак, в 1824 г. Карно впервые использовал термодинамический цикл для описания процесса, и этот цикл остаётся фундаментальной основой для сравнения с ним и оценки эффективности ТН. Тепловой насос можно рассматривать как обращённую тепловую машину. Тепловая машина получает тепло (рис. 1.1.1) от высокотемпературного источника и сбрасывает его при низкой температуре, отдавая полезную работу. Тепловой насос требует затраты работы для получения тепла при низкой температуре и отдачи его при более высокой.

· ·

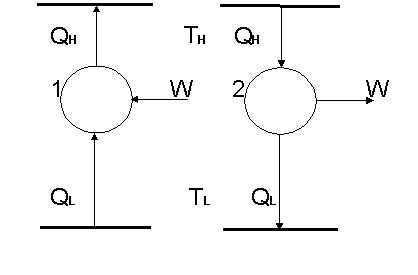

Рис. 1.1.1. Термодинамическая схема теплового насоса и теплового двигателя.

· · 1 -тепловой насос; 2 - тепловой двигатель.

Можно показать, что если обе эти машины обратимы (т. е. термодинамические процессы не содержат потерь тепла или работы ), то существует конечный предел эффективности каждой из них, и в обоих случаях это есть отношение Qн/W. Если бы это было не так то можно было бы построить вечный двигатель просто соединив одну машину с другой. Только в случае тепловой машины это отношение записывается в виде W/Qн и называется термическим КПД, а для теплового насоса оно остаётся в виде Qн/W и называется коэффициентом преобразования теплоты (Кт).

Если считать, что тепло изотермически подводится при температуре T_L и изотермически отводится при температуре T_H , а сжатие и расширение производятся при постоянной энтропии (рис. 1.1.2), работа подводится от внешнего двигателя, то коэффициент преобразования для цикла Карно будет иметь вид: К_т = T_L /( T_Н - T_L ) + 1 = T_Н / ( T_Н - T_L )

рис. 1.1.2

Таким образом никакой тепловой насос не может иметь лучшей характеристики, и все практические циклы лишь реализуют стремление максимально приблизится к этому пределу.

Классификация тепловых насосов

В настоящее время создано и эксплуатируется большое число тепловых насосных установок, отличающихся по тепловым схемам, рабочим телам и по используемому оборудованию. По обозначению различных классов установок, в известных нам литературных источниках, нет единого установившегося мнения, встречаются различные обозначения и термины.

В связи с этим важное значение приобретает классификация установок, позволяющая проводить рассмотрение их свойств в соответствии с той или иной группой. Все типы тепловых насосных установок можно классифицировать по ряду сходных признаков. Каждый из них отражает только одну характерную особенность установки, поэтому в определении теплонасосной установки может быть два и более признака.

Классификацию теплонасосных установок следует осуществлять прежде всего по циклам их работы . Можно выделить несколько основных типов тепловых насосов:

- воздушно-компрессорные тепловые насосы;
- тепловые насосы с механической компрессией пара (парокомпрессионный цикл);
- абсорбционные тепловые насосы;
- тепловые насосы основанные на использовании эффекта Ранка;
- тепловые насосы основанные на использовании двойного цикла Ренкина;
- тепловые насосы, работающие по циклу Стирлинга;
- тепловые насосы, работающие по циклу Брайтона;
- термоэлектрические тепловые насосы.
- обращённый топливный элемент;
- тепловые насосы с использованием теплоты плавления;
- тепловые насосы с использованием механохимического эффекта;
- тепловые насосы с использованием магнетокалорического эффекта.

Все тепловые насосы по принципу взаимодействия рабочих тел можно объединить в две основные группы: 1) открытого цикла, в которых рабочее тело забирается и отдается во внешнюю среду; 2) замкнутого цикла, в которых рабочее тело движется по замкнутому контуру, взаимодействуя с источником и потребителем теплоты лишь посредством теплообмена в аппаратах поверхностного типа.

Различают одно- и двухступенчатые и каскадные ТНУ, а также ТНУ с последовательным соединением по нагреваемому и охлаждаемому теплоносителям с противоточным их движением.

По назначению: стационарные и передвижные, для аккумулирования тепловой энергии и ее транспорта и утилизации сбросного тепла.

По производительности: крупные, средние, мелкие.

По температурному режиму: высокотемпературные, среднетемпературные и низкотемпературные.

По режиму работы: стационарные, нестационарные, непрерывные или цикличные, нестационарные с аккумулятором тепловой энергии.

По виду холодильного агента: воздушные, аммиачные, фреоновые, на смесях холодильных агентов.

По виду потребляемой энергии: с приводом от электродвигателя или газовой турбины или от газовой турбины, работающие на вторичных энергоресурсах и др.

Структура математических моделей произвольных схем ТНУ в системе DVIGT

Достижения компьютерной технологии анализа и синтеза сложных технических объектов обуславливают потребность разработки универсальных средств формирования математических моделей ТНУ, гибко реализующих любые возможные схемы и программы регулирования. К основным требованием для генерирования таких моделей относятся:

·

• обеспечение возможности формализованного как структурного, так и параметрического анализа работы ТНУ;
• отображение физической сущности формирования модели при реализации произвольной схемы;
• базирование предметной области на единых универсальных исходных составляющих модулях;
• общность и доступность средств формирования моделей;
• устойчивость вычислительного процесса с возможностью эффективного управления точностью;
• развитые средства диагностики;
• возможность совместной работы с САПР как верхнего, так и нижнего уровней;
• простота и доступность диалоговых средств с элементами "принудительного" диалога.

В данном разделе представлено описание универсальной диалоговой системы формирования математической модели ТНУ произвольных схем DVIGT, обеспечивающей параметрический и структурный анализ работы ТНУ произвольной схемы на этапах, предшествующих непосредственному процессу проектирования.

Основой для формирования математических моделей ТНУ в подсистеме DVIGT является принцип встроенных циклов, позволяющий реализовать физическое толкование и универсальность процесса формирования моделей. Предметной основой подсистемы DVIGT служат: исходные модули, описывающие элементарные процессы в различных элементах установки в единых требованиях, обеспечивающих простоту их совместной работы; условия совместной работы этих модулей; универсальные алгоритмы задания произвольных программ регулирования, зависящих от внешних условий.

Структура предметной области системы DVIGT состоит из шести уровней: первый уровень - исходные модули, описывающие элементарные процедуры расчета (параметры рабочего тела произвольного состава, газодинамические и термодинамические функции, коэффициенты потерь и т.д.). Модули первого уровня автономны, т.е. не содержат обращений к другим модулям; второй уровень - модули, описывающие типовые термогазодинамические процессы (торможение потока, сжатие, расширение, подвод тепла, теплообмен, дросселирование и т.д.). "Работа" модулей второго уровня осуществляется обращением к модулям первого уровня; третий уровень - модули, описывающие работу основных узлов установки (входного устройства, компрессора испарителя, конденсатора и т.д.).

Функционирование этих модулей предполагает обращение к модулям первого и второго уровней; четвертый уровень-компоновка модулей третьего уровня, синтезирующая двигатели переменного рабочего цикла, энергоустановки, тепловые насосные установки произвольных схем; пятый уровень - модули, формирующие типовые задачи термодинамического анализа и синтеза (завязка, расчет характеристик, определение размерности и т.д.); шестой уровень - модули, формализующие проектные процедуры (идентификация, параметрический анализ, структурный анализ и т.д.)

Исходные модули, например модули третьего уровня, математически описывают физические процессы, протекающие в простейших элементах проточной части установки (для газотурбинного двигателя это - входное устройство, камера сгорания, компрессор, турбина и реактивное сопло). Они имеют единый вход и выход, не зависящий от предметного содержания модуля; G1, T*1, p*1, qт1-входные параметры модуля (qт - состав рабочего тела, G-количество рабочего тела, T*-температура рабочего тела, p*-давление рабочего тела); G2,T*2, p*2, qт2-выходные параметры модуля.

Универсальные принципы синтеза моделей из этих модулей базируются на условиях:

• неразрывности потока, обеспечивающих сохранение баланса расхода;
• баланса мощности, теплового баланса, условиях, накладываемых программами регулирования;
• агрегатного состояния рабочего тела.

Программы регулирования описываются унифицированным алгоритмом, реализующим заданную программу путем формирования системы управляемых невязок. В соответствии с названными исходными позициями алгоритм формирования математической модели установки с переменным рабочим циклом будет состоять из следующих основных этапов:

• синтез избыточной модели путем ее набора из элементарных типовых модулей, определяющих выбранную схему установки;
• описание термогазодинамических и механических связей модулей;
• описание параметров, характеризующих условия работы модулей;
• построение системы управляемых невязок, реализующих заданную программу регулирования;
• формулирование задачи анализа или синтеза.

Такой алгоритм построения математической модели установки позволяет достаточно сложный процесс синтеза модели с переменным рабочим циклом из типовых элементарных модулей формализовать простым и доступным способом для пользователей, не имеющих квалификации профессионального программиста. Модель установки произвольной схемы формируется из исходных модулей в последовательности, отображающей структуру конкретной схемы установки.

Подсистема DVIGT предназначена для структурного и параметрического экспресс-анализа на этапе предпроектных исследований и может решать следующие задачи в типовых проектных процедурах :

• формирование математической модели установки произвольной схемы "языком термодинамика";
• определение "размерности", расчет характеристик с оптимальным законом изменения параметров;
• оптимизацию программ регулирования и законов изменения параметров;
• параметрическую и структурную идентификацию математической модели установки;
• формирование произвольных запросов, отражающих типовые проектные процедуры;
• выполнение набора сервисных проектных процедур: принудительный диалог, диагностика, графика, документирование результатов, хранение как промежуточной информации, так и окончательных результатов расчета.

В качестве примера ниже приведена схема теплового насоса парокомпрессионного цикла:

Рис. 2.1.2

где: 1 - дроссель; 2 - испаритель; 3 - компрессор; 4 - конденсатор.

И формализованная схема этого же теплового насоса в системе DVIGT

Рис. 2.1.3

Термодинамический анализ теплового насоса проводится по действительному циклу (с потерями), а на основе анализа существующих конструкций с известными параметрами узлов проводится сравнение и делаются выводы о степени влияния и целесообразности использования того или иного параметра.

Поток рабочего тела - хладоагента (напр. Фреона), задается следующими параметрами:

р - давление рабочего тела, кПа;

t - температура рабочего тела, С;

G - расход рабочего тела , кг/с;

Х - степень сухости,

имеет определенный цвет на экране и характерен только для данного типа информационного потока.

Модуль - “Дроссель” (расширитель, детандер) задан следующими входными параметрами:

p _д - степень дросселирвания;

h _д - КПД дросселирования;

и выходными параметрами:

р - давление на выходе из дросселя, кПа;

t - температура на выходе, С;

G - расход рабочего тела в дросселе, кг/с;

Х - степень сухости рабочего тела на выходе из дросселя.

Модуль-“Испаритель” (или теплообменник) задан входными параметрами:

Kисп – коэффициент общих потерь тепла в испарителе;

N - номер испарителя в многокаскадных схемах(1,2,3,..,N),

и выходными параметрами:

р - давление на выходе из испарителя, кПа;

t - температура на выходе испарителя, С;

G - расход рабочего тела в испарителя, кг/с;

Qu - количество тепла которое можно принять от теплоносителя (напр. воды), кВт.

Модуль - “Компрессор” задан следующими входными параметрами:

p _к - степень повышения давления;

h _к - КПД компрессора;

и выходными параметрами:

р - давление на выходе из компрессора, кПа;

t - температура на выходе из компрессора, С;

G - расход рабочего тела в компрессоре, кг/с;

Nк - мощность компрессора, кВт;

Кт - коэффициент преобразования теплоты теплового насоса.

Модуль – “Конденсатор” (или теплообменник) задан входными параметрами:

Кконд – коэффициент общих потерь тепла в конденсаторе;

N - номер конденсатора в многокаскадных схемах(1,2,3,..,N),

и выходными параметрами:

р - давление на выходе из конденсатора, кПа;

t - температура на выходе из конденсатора, С;

G - расход рабочего тела в конденсаторе, кг/с;

Q_к - количество тепла которое, можно отдать теплоносителю , кВт.

Два модуля в модели теплового насоса (рис 2.1.3) - “Вход рабочего тела” и “Выход рабочего тела” служат для задания параметров потока соответственно на входе, т.е. в месте вооброжаемого разрыва в замкнутой схеме и получения параметров на выходе. Здесь рассматривается схема теплового насоса с разрывом в точке на линии насыщения рабочего тела, где параметры характеризующие поток (р, t, G, X) полностью известны. Такой точкой является место соединения конденсатора и дросселя. Таким образом, варьируя значениями входных параметров узла “Вход рабочего тела”, можно исследовать поведение теплового насоса при различных условий работы для широкой номенклатуры холодильных агентов.

Задача (например, термодинамический расчет ТНУ- завязка) по такой модели решается в соответствии с алгоритмом, реализующим последовательный расчет по составным модулям при заданных значениях параметров цикла. Для представленной схемы задача "завязки" на заданную выходную мощность сводится к итерационному подбору, например, расхода хладоагента при начальном значении до получения заданных значений переменных ТНУ. Задача расчета характеристик ТНУ решается последовательным расчетом модулей путем подбора регулирующих параметров до получения заданных значений регулируемых параметров.

В систему DVIGT встроены следующие численные методы решения систем уравнений:

- Метод Ньютона;

- Упрощенный метод Ньютона;

- Метод вложенных циклов, который подразделяется на следующие методы:

- метод бисекций;

- метод хорд;

- метод Ньютона;

- упрощенный метод Ньютона;

Основное меню подсистемы DVIGT представляет собой многооконный интерфейс, в котором можно выделить три уровня. Первый уровень образуют блоки функционального назначения (шесть блоков): блок "Архив" используется для работы с каталогом подсистемы ,для записи и хранения сформированных схем; блок "Компоновка" предназначен для визуального формирования и корректировки схемы ТНУ, описания термодинамических и механических связей между узлами, а также верификации и диагностики корректности модели; блок "Данные" реализует функцию параметризации каждого узла в специальных окнах; блок "Расчеты" предназначен для описания программ регулирования и выбора метода расчета при расчете характеристик; блок "Расчеты", так же, осуществляет выполнение задач расчетов ,блок "Результаты" предназначен для визуального и графического вывода результатов расчета.

Второй уровень представляет собственно рабочее поле, в котором происходит визуализация схемы ТНУ, параметризация узлов и просмотр результатов расчета. Второй уровень заполняется только в процессе работы в подсистеме. Третий уровень образуют эталонные модули , из которых формируется схема ТНУ. Основными объектами модели и языка являются модули узлов ТНУ, соединенные между собой при помощи газодинамических и механических связей. Модули реализуют единственную функцию (сжатие, подвод тепла, смешение и т.д.); имеют единый вход и выход; возвращают управление той программе (модулю), которая их вызвала; имеют возможность обращаться к другим модулям (расчет газодинамических функций, теплоемкости и т.д.); не сохраняют историю своих вызовов. Работа с подсистемой DVIGT ориентирована на диалоговое взаимодействие с ПЭВМ. Развитые средства верификации и оперативной диагностики позволяют выявить значительное количество ошибок проектировщика на возможно более раннем этапе работы. Выбор любой из функций подсистемы осуществляется на базе вложенных меню, причем по любому разделу меню возможно получение оперативной справочной информации.

Энергетические установки использующие низкотемпературные источники энергии

Грунтовые теплообменники в вертикальных скважинах в последние 10-15 лет широко применяются в качестве низкотемпературного источника тепла для систем отопления и горячего водоснабжения с использованием тепловых насосов. Этот экологически чистый источник тепла достаточно часто используется, например, в Швейцарии, где в настоящее время эксплуатируется около четырех тысяч таких установок.

Алтайским региональным центром нетрадиционной энергетики и энергосбережения были проведены исследования вопросов взаимного влияния вертикального грунтового теплообменника и теплового насоса [186]. За основу была взята автоматизированная теплонасосная установка АТНУ-10 (рабочая жидкость - R22), разработанная АК "ИНСОЛАР" в рамках Государственной научно-технической программы России "Экологически чистая энергетика" и выпускаемая предприятием "ЭКОМАШ" (г. Саратов). В систему также включен вертикальный грунтовой теплообменник в скважине глубиной не более 100 м (как показали гидрогеологические исследования, 67% населения Алтайского края проживает на территории где глубина залегания первого водоносного горизонта меньше 30 м). Базовая температура грунта принята равной 280 К, что соответствует средней оценке температур на глубине более 5 м для условий Алтайского края.

Автоматизированная система управления теплового насоса типа АТНУ рассчитана таким образом, чтобы он работал при оптимальных условиях с постоянным значением теплового потока, определяемым тепловым потоком от первичного теплоисточника, входной температурой высокотемпературного контура и массовой скоростью теплоносителя высокотемпературного контура. При снижении требуемой тепловой нагрузки должно происходить отключение теплового насоса до восстановления заданной температуры. Если мощность грунтового теплообменника недостаточна для покрытия теплопотерь в высокотемпературном контуре, должен включаться пиковый доводчик.

Результаты, показали, что извлекаемая из грунта тепловая энергия линейно зависит от логарифма рабочей длины теплообменника. При этих условиях (фильтрационная скорость 10 м/сут) для получения из грунта 5-6 кВт тепловой мощности необходимая глубина теплообменника составит 50-60 м. Конструктивные особенности АТНУ требуют определенных условий для расхода теплоносителя высокотемпературного контура. Минимальный расход теплоносителя в контуре отопления должен составлять 0,3 кг/с (1 м*/ч). При меньших объемах в системе начнется накопление тепла и, как показали испытания на натурной установке, это приведет к повышению температуры и давления хладона, ухудшению работы испарителя и уменьшению съема тепла в грунтовом теплообменнике. И хотя при этом температура теплоносителя высокотемпературного контура повышается, эффективность работы всей схемы, определяемая отопительным коэффициентом, падает.

Большой интерес к использованию грунта в качестве источника тепла проявляется в Европе. Конструкция испарителя предлагается [1] в форме серпантина из трубок диаметром около 25 мм, уложенных на постоянной глубине на площади в несколько сотен квадратных метров. С целью уменьшения капитальных затрат трубки располагаются как можно ближе к поверхности.

Изучение грунта как источника тепла, поведённое в Европе показало, что тепловой поток к испарителю из грунта составляет 20-25 Вт/м, минимальное значение для Европы составляет 10 Вт/м, максимальное 50-60 Вт/м.

Оптимальная глубина и шаг размещения трубок составляют соответственно 1,5 и 2 м. В некоторых случаях из-за взаимного влияния предел 2 м расширяется. Трубки можно размещать на меньшей глубине, но при этом производительность теплового насоса может снижаться на 5% на каждый градус понижения температуры испарителя.

Помимо варианта испарения непосредственно хладоагента можно использовать промежуточный теплоноситель - рассол, циркулирующий по трубкам в грунте и отдающий тепло хладоагенту в специальном теплообменнике. Средняя температура рассола зимой составляет -3° С.

Если содержание воды в почве велико, показатели повышаются благодаря увеличению теплопроводности и хорошему контакту с трубками. Большая концентрация в почве гравия вызывает ухудшение характеристик.

В Дании рассмотрена возможность применения не горизонтальных, а вертикальных трубок, которые можно использовать в режиме не только нагрева, но и охлаждения здания летом, когда применяется реверсивный тепловой насос [1].

Была обнаружена и такая интересная деталь. Минимум температуры грунта всегда выше, чем воздуха, и достигается двумя месяцами позднее, когда требуемая мощность отопления снижается.

Вертикальные трубки занимают меньше места и позволяют в некотором смысле использовать тепло, аккумулированное в летние месяцы, что дает им экономические преимущества. Исследования вертикальных U-образных трубок показали [1] возможность значительного извлечения тепла. Горизонтальный испаритель с площади 150-200 м позволяет получить 12 кВт тепла. U-образные трубки, размещенные в скважинах диаметром 127 мм и глубиной 8 м, позволили получить 12 кВт только из двух скважин. Отсюда видно, что U-образные трубки снижают требуемую поверхность грунта в 10-20 раз по сравнению с горизонтальными.

	Несмотря на сравнительную дешевизну отечественных тепловых насосов по сравнен ию с зарубежными при современном слабом финансовом положении предприятий, внедрение тепловых насосов встречает определенные трудности. Не последнюю роль играет большая новизна и непривычность этой техники для наших потребителей. Эти проблемы преодолевались за рубежом путем предоставления в течение нескольких лет льгот предприятиям, внедряющим теплонасосные установки. В большинстве стран Западной Европы на прибыль, получаемую от применения тепловых насосов, устанавливался меньший налог , а в некоторых странах делались прямы е финансовые дотации. Так, в Австрии фирмам, использующим тепловые насосы, установлена финансовая дотация до 100 тыс. шиллингов , а ФРГ в начале 90- х годов таким фирмам предоставлялось право на налоговую скидку, доходящую до 7,5 % капитальных затрат (при условии их капитали зации ), что равноценно финансовой дотации в размере до 20 % затрат на теплонасосные установки. В итоге в Австрии сейчас работает l05 тыс. ТНС, дающих ежегодную экономию 116 тыс. т мазута.

Кроме использования тепла грунта наиболее привлекательным для использования в домашних приложениях теплового насоса является “бесплатный” источник тепла для создания комфортных условий внутри дома - воздух. Он общедоступен и привлек наибольшее внимание в массовом производстве. В тех случаях, когда доступна вода, она имеет несколько преимуществ по сравнению с воздухом. Активно исследуется использование сбросного тепла или солнечных коллекторов, к которым проявляется интерес и в Европе и в Америке.

Наибольшее распространение получили тепловые насосы с воздухом в качестве источника тепла с самого начала их применения в домашних условиях. В основном воздух же является и тепловым стоком. Как источник тепла воздух обладает рядом недостатков, поэтому требуется тщательная оптимизация конструкции в зависимости от места установки, где температура воздуха может быть существенно различной.

Характеристики теплового насоса и в особенности КОП уменьшаются по мере увеличения разности температур испарителя и конденсатора. Это оказывает особенно неблагоприятное влияние нa тепловые насосы с воздушным источником тепла. По мере снижения температуры окружающего воздуха требуемое количество тепла для отопления повышается, но способность теплового насоса поддерживать даже постоянную тепловую мощность существенное снижается. Для преодоления этого недостатка часто применяется дополнительный нагрев.

Для условий Англии и большинства стран Европы стоимость теплового насоса с любым источником тепла заметно выше, чем обычной центральной котельной [1]. Чем большую долю покрывает тепловой насос в домашней тепловой нагрузке, тем выше разница в капиталовложениях, поэтому тепловые насосы, как правило, рассчитываются лишь на часть годовой тепловой нагрузки, а оставшуюся часть дает дополнительный нагреватель, чаше всего электрический (в США) и на органическом топливе (в Европе). Выбор между ними определяется соотношением капитальных и эксплуатационных затрат. Если тепловой насос обеспечивает и воздушное кондиционирование летом, его размеры и мощность могут диктоваться именно этим применением.

Дополнительный нагрев требуется, когда температура окружающего воздуха упадет ниже нуля, при этом тепловые потери здания превосходят тепловую мощность насоса. Для повышения экономической эффективности системы включение дополнительного нагревателя, в данном случае электрического, рекомендуется только тогда, когда тепловой насос не может покрыть полную нагрузку.

Все источники тепла для тепловых насосов в той или иной мере подвержены влиянию солнечной энергии, но её можно использовать и непосредственно с помощью солнечных коллекторов с циркуляцией теплоносителя, подогрева воздуха, входящего в испаритель с помощью солнечных концентраторов. Хотя солнечные концентраторы, по-видимому, более пригодны для абсорбционных тепловых насосов. Они еще мало применяются вдомашних условиях, но служат предметом значительной исследовательской работы. Для подогрева генератора в абсорбционном цикле требуются более высокие температуры, чем достижимые обычными плоскими коллекторами. Однако применение абсорбционного цикла для кондиционирования допускает нагрев от плоских коллекторов, поскольку здесь должна быть температура ниже и, потому охлаждение воздуха проводится летом, как раз тогда, когда солнечная радиация интенсивна и температура коллектора повышена.

Вместе с другими источниками тепла для тепловых насосов широко применяют плоские коллекторы, размещенные на крышах. Вообще солнечные коллекторы интенсивно изучаются дляприменения не только с тепловыми насосами, но и самостоятельно, а также в схемах с аккумуляторами тепла. Последние представляют интерес и для тепловых насосов как источник тепла в облачные дни или ночью.

Давая тепло в испаритель при температуре более высокой, чем окружающий воздух, грунт или вода, солнечные коллекторы повышают КОП теплового насоса.

Обычно промежуточный теплоноситель - вода передает тепло от коллектора к испарителю. Но может быть и полное совмещение коллектора с испарителем, где хладоагент испаряется непосредственно внутри трубок солнечного коллектора.

Часто тепло от солнечного коллектора подается в жидкостный тепловой аккумулятор, куда погружены трубки испарителя. Тепловой аккумулятор играет существенную роль в любой солнечной теплонасосной системе. В доме фирмы Филлипс, например, солнечный коллектор (20м² ) собирает в год 36-44 ГДж тепла (при среднем КПД 50%), сохраняемого в баке 40м³ при температуре до 95° С [1].

Была предложена схема дома с минимальным потреблением энергии, использующим три тепловых насоса: один для передачи тепла с повышением температуры от солнечного коллектора к аккумулятору, второй - от аккумулятора к системе отопления и третий - от аккумулятора к системе горячего водоснабжения.

	Солнечные коллекторы рассматривают также в сочетании с грунтовыми. [1] Установлено, что размеры солнечного коллектора должны быть больше 3 м² на 1кВт потерь тепла жилищем. При солнечном коллекторе площадью 30м³ с грунтовым испарителем, занимающим только 100 м, достигается КОП=3,4. Если же использовать только грунтовый испаритель, то требуется поверхность 300 м, и при этом получается КОП=2,7.

Тем не менее, может оказаться, что несмотря на повышение КОП, экономия топлива может не окупить стоимость установки, особенно солнечного коллектора. Другие работы в этой области показывают, что при тепловой мощности ТНУ 6 кВт требуется поверхность 20м^2.

Кроме того, ТНУ может использовать тепловые сбросы самого жилья, например, уходящие газы из кухонных печей или вообще из кухни, сбросную воду. В Голландии ТН был применён для домашней сушилки посуды. Тепло выбрасываемого влажного воздуха используется для подогрева сухого, подаваемого в сушилку. Тёплый влажный воздух из сушилки проходит в испаритель ТН и охлаждается. При охлаждении из него выпадает влага, и воздух становится пригодным для рециркуляции. В испарителе используется как явная, так и скрытая теплота уходящего воздуха. Рециркулирующий воздух проходит сквозь конденсатор и нагревается теплотой конденсации. Экономия энергии достигает около 48%. Далее приведены некоторые характеристики ТНУ, широко применяющихся за рубежом.

Характеристики ТН-установки “Carrier” (США) - простой реверсивный тепловой насос воздух-воздух [1]. Табл. 2.1.2.

Характеристики ТН фирмы “Lennox”, комбинируются с огневой системой отопления, что исключает систему дополнительного нагрева [1]. Табл. 2.1.3.

Тепловые насосы в общественных зданиях

Основная задача компрессорного оборудования в общественных зданиях это охлаждение, необходимое либо по климатическим условиям, либо для отвода тепла внутренних источников освещения, оборудования, персонала. Значительной холодильной нагрузки требуют вычислительные центры в служебных зданиях. При этом как правило, не учитывается, что применяемая холодильная установка по природе своей является тепловым насосом. Несмотря на то что тепло, отводимое от конденсатора холодильной установки, имеет относительно низкую температуру, его полезное использование дает существенную экономию энергии.

Соотношение между теплотой, отводимой от конденсатора, и потребляемой мощностью и для холодильника и для теплового насоса сильно зависит от разности температур испарения и конденсации. Эта зависимость определяет экономичную температуру воды после конденсатора xoлодильной машины в тех случаях, когда ее тепло полезно используется. Экономически оправданным является уровень температуры 41-42°С. В этом случае мощность, потребляемая компрессором, повышается незначительно по сравнению с чисто холодильным режимом и в то же время появляется возможность не сбрасывать, а полезно использовать теплоту конденсации.

Наиболее известная реализация этой концепции - тепло от холодильной машины, охлаждающей воздух в центральной части здания, не выбрасывается, а используется для обогрева комнат по периметру здания, в которых из-за остекления окон и дверей потери тепла повышены [1].

Тепло из центральной части здания поступает с помощью водяной системы охлаждения к испарителю, а далее с помощью хладоагента и компрессора эта энергия передаётся конденсатору. Полезное тепло с помощью сети нагретой воды передаётся в воздушную градирню через специальный конденсатор, часть тепла используется для нагрева воды или технологических целей. В зимний период, когда одновременно требуется и охлаждение и нагрев, часть конденсатора работает на отопление, избыток тепла сбрасывается в градирне.

Подобная схема кондиционирования-отопления называется централизованной, с использованием одного большого холодильника (теплового насоса) и комнатных теплообменников. Может применятся и децентрализованная - с индивидуальными тепловыми насосами во всём здании непосредственно в местах кондиционирования. В последнем случае они подключаются к неохлаждаемой центральной водяной системе, в которой с помощью дополнительного водонагревателя и градирни температура поддерживается в интервале 15-32° С. Каждая кондиционная установка содержит полную холодильно-теплонасосную схему с вентилятором для циркуляции комнатного воздуха, подключённую к водяной системе. Вода служит тепловым стоком при работе в холодильном режиме и источником тепла в режиме отопления. Дополнительный нагрев требуется только в случае очень холодной погоды, когда большинство установок работает в режиме нагрева. Подача тепла в водяную систему производится от котельной, электрического наружного нагревателя, солнечной энергии или источника сбросного тепла. Потребности в тепле уменьшаются, когда одна или несколько установок должны работать в холодильном режиме. При средних температурах наружного воздуха установки с теневой стороны здания работают на нагрев, с солнечной стороны - на охлаждение. Если примерно 30% установок работают в холодильном режиме, то они дают достаточно тепла в водяную систему, что исключает необходимость для здания получать или отдавать тепло.

В зданиях с внутренним тепловыделением от освещения, компьютеров и т. п. и высоким уровнем теплоизоляции,может понадобиться круглогодичное локальное охлаждение. Полученное здесь тепло передается в водяную систему и далее к установкам по периферии здания, которые в зимние месяцы работают на нагрев.

Децентрализованные системы можно также использовать в зданиях, где требуется охлаждение днем и нагревание ночью. Если днём температура воды в сети повышается до максимального значения, допустимого для работы холодильных устройств, +32° С, то тепло не сбрасывается в градирни и может служить для обогрева в течение части нагревательного цикла перед включением дополнительного обогрева в любой форме, что необходимо, когда температура воды падает ниже 15°С. Воздушный кондиционер начинает работу утром, когда вода холодна и допускает эффективное охлаждение, а заканчивает в конце дня, когда вода нагрета для эффективного ночного отопления.

Наибольшая выгода получается при использовании теплового насоса там, где одновременно требуется нагрев и охлаждение в больших масштабах, например в спорткомплексах с искусственным катком и плавательным бассейном.

Обычно общественные закрытые плавательные бассейны являются крупными потребителями энергии, особенно в условиях холодного климата. Годовое потребление энергии для общественных закрытых бассейнов составляет 14000 кВт.ч/м³ водяной поверхности. Необходимая температура воды около 30°С, а температура воздуха немного выше. Требуемая кратность вентиляции от 4 до 20 объемов в час [1].

Для использования тепла сбросного воздуха можно применить вращающиеся регенераторы, подогревающие входящий воздух с экономией энергии. Использование таких теплообменников становится общепринятым в бассейнах, однако они восстанавливают лишь часть тепла, содержащегося в сбросном воздухе. Содержание в нем влаги весьма велико, а большинство обычных систем восстановления тепла использует только явное тепло. Рекуперативные теплообменники способны конденсировать только часть влаги, и притом сравнительно малую. Восстановление скрытой теплоты можно значительно улучшить, применяя тепловые насосы, во многих случаях совместно с обычными системами восстановления тепла.

Типичный пример теплонасосной установки для комплекса плавательных бассейнов в Честере (Англия). [1] Два плавательных бассейна образуют часть большого закрытого спортивного центра и потребляют большую часть энергии, подаваемой в здание с расчетной тепловой нагрузкой 2 МВт. Свежий воздух поступает в комплекс расходом 46 м³ /с, из которых 21 м³ /с подается в зал бассейна. Высокая кратность вентиляции минимизирует конденсацию в зале и прилегающих комнатах, а также уменьшет запах хлора, применяемого в целях стерилизации. Полная тепловая нагрузка 2 МВт складывается из нагрева воды в бассейне, горячей воды для душевых и отопления примыкающего служебного здания. Около 3/4 полного расхода тепла идет на вентиляцию, из них плавательный бассейн потребляет половину.

В данном случае наиболее экономичным является применение замкнутого контура с промежуточным теплоносителем в вентиляционных каналах совместно с теплонасосной системой. Сбросной воздух, проходя мимо части замкнутого контура, предварительно охлаждается, отдавая долю скрытого тепла, а затем ещё охлаждается на 4° С в испарителе теплового насоса. Свежий воздух сначала нагревается второй половиной замкнутого контура, а затем догревается в конденсаторе теплового насоса. В общем тепловом балансе замкнутый контур возвращает около 400 кВт, а тепловой насос - немного более 1 МВт, оставляя сравнительно малую часть тепловой нагрузки для покрытия с помощью традиционных источников.

Применение теплового насоса в плавательных бассейнах не ограничивается системами воздух-воздух. Фирма Sulzer, имеющая большой опыт в применении тепловых насосов в плавательных бассейнах, комбинирует ряд тепловых насосов, каждый из которых имеет свое назначение. Типичным примером может служить установка в Линденберге (см. рис. 2.1.1). Закрытый бассейн с водной поверхностью 315,5 м² имеет температуру воздуха 30-32°С и температуру воды на 2°С ниже.

Экономические и экологические аспекты использования энергоустановок на базе тепловых насосов

Стоимость теплонасосной станции (ТНС) мощностью от 100 до 10000 кВт в странах Западной Европы составляет 600-700 долл/кВт, в то время как стоимость теплонасосов АО "Энергия" в том же диапазоне мощностей при приблизительно равной энергетической эффективности и сдаче объекта "под ключ" составляет 600-700 тыс. руб/кВт. Снижение себестоимости тепла, производимого на ТНС, по сравнению с традиционным теплоснабжением составило от 1,5 до 2,5 раз в зависимости от температуры низкопотенциального источника, а общая экономия топлива от всех запущенных в эксплуатацию ТНС составила около 32 тыс. т. у. т. Срок окупаемости у большинства ТНС не превышает двух лет [185].

Опыт эксплуатации ТНС в России показал, что из-за большей продолжительности отопительного периода по сравнению, например, с Западной Европой, а также значительно более острой проблемы транспорта топлива экономическая эффективность применения ТНС в России больше, чем в других странах.

Доказана возможность применения озонобезопасных фреонов, в частности фреона 142 (R-142 в). Так, в Каунасе работает ТНС с винтовым компрессором единичной мощностью 2 МВт с рабочим телом R-142, хотя термодинамические свойства этого фреона потребовали неординарных решений при создании ТНС с винтовым компрессором [185].

Принимая удельный расход на выработку 1кВт*ч электроэнергии равным 300 г у.т., нетрудно, дать сравнительную оценку вредных выбросов за отопительный сезон (5448 ч) от различных теплоисточников тепловой мощностью 1,16 МВт (см. табл. 2.1.1.) [185]. Табл. 2.1.1.

Вредные выбросы при использовании теплового насоса - это выбросы в месте производства электроэнергии (за источник электроэнергии принята ТЭС); непосредственно же на месте установки тепловых насосов вредных выбросов нет. Такая ситуация наиболее благоприятна для рекреационных зон. Так, котельная на угле тепловой мощностью 1,16 МВт (1 Гкал/ч), работающая в курортной зоне Алтая - Белокурихе, за отопительный сезон (4880 ч) выбрасывает не менее 31 т вредных веществ. Тепловые насосы общей тепловой мощностью 1,2 МВт, установленные в радонолечебнице на сбросном тепле использованных радоновых вод с температурой 32’С, имеют среднегодовой коэффициент преобразования 7,2 и в самой Белокурихе вредных выбросов не производят. На ТЭС, расположенной в 70 км от курорта, вредные выбросы при производстве необходимой для этой ТНС электроэнергии в пересчете на 4,18 ГДж (1 Гкал) вырабатываемого ею тепла составят за отопительный сезон всего 4,31 т.

Ниже приведены среднегодовые коэффициенты преобразования теплонасосных установок для Западно-Сибирского региона (отопительный период 5448 ч) в зависимости от температуры низкопотенциального источника:

температура

низкопотенциального

источника,

° С............................. 5 10 15 20 25 30 35 40

КОП среднегодовой ....3,6 4,1 4,6 5,3 5,9 6.6 , 7,2 7,9

При одинаковой теплопроизводительности, например 1 Гкал/ч (1,16 МВт), удельная экономия топлива при использовании ТНС составит по сравнению: с электроотоплением 0,277 - 0,335 т у.т.; с котельной на каменном угле (КПД = 0.65) 0,113 - 0,121 т у.т.; с котельной на природном газе (КПД = 0,8) 0,072-0,130 т у.т., где первое значение относится к использованию в теплонасосе низкопотенциального источника тепла с температурой 5° С, второе - с температурой 40° С [185].

Применение тепловых насосв за рубежем

Наиболее широкое применение тепловой насос нашёл в домашнем теплоснабжении и кондиционировании воздуха, в особенности в США, где требуется круглогодичное кондиционирование: охлаждение в летние месяцы и нагрев в зимние. Реверсивный тепловой насос, решающий обе задачи, выпускается уже более 30 лет и является экономичным и надежным.
В Европе, где климатические условия таковы, что, по крайней мере, для индивидуальных зданий круглогодичное кондиционирование не нужно, более перспективной системой является одноцелевой тепловой насос. В сравнении с обычными системами центрального отопления его стоимость и эксплуатационные расходы находятся на приемлемом уровне.
Тепловой насос может использовать различные источники низкопотенциального тепла, отдавая его в конденсаторе при повышенной температуре потоку газа, жидкости или тепловому аккумулятору, жидкому или твердому. В большинстве случаев используется водяная система центрального отопления, в которой горячая вода циркулирует к радиаторам в каждой комнате, или воздушная система отопления, в которой нагретый воздух подается к каждой комнате по каналам. Широко применяются такие комнатные нагреватели: радиаторы, аккумуляционные установки и конвекторы как дополнительные источники тепла. Температура в системах распределениятепла изменяется от 40 для воздушных систем до 100° С для водяных или паровых систем. Типичная температура воды около 75° С.
Поскольку эффективность теплового насоса сильно зависит от температуры конденсации, для тепловых насосов желательно снижение температуры распределения тепла. Очевидно, что при увеличении поверхности теплообмена, например с помощью панелей в полах, станет пригодной температура 50° С. Повышение расхода циркулирующего воздуха позволяет снизить его температуру до 35°С. Практическая реализация этих тенденций в новых зданиях сможет радикально изменить отношение к тепловым насосам.
Системы центрального отопления обычного типа с котельными внутри здания обеспечивают и все домашнее горячее водоснабжение. Это обстоятельство следует учитывать при конструировании тепловых насосов. Однако отопление требует больших затрат энергии, чем горячее водоснабжение, и, например, в Англии они соотносятся как 60-65 и 20% [1].
В Англии и других европейских странах наиболее распространена водяная система отопления, но там, где требуется круглогодичное кондиционирование, применяется распределение нагретого или охлажденного воздуха. Воздушная система хороша для вновь строящихся зданий, но при реконструкции она сложнее, чем водяная, где используются трубы небольшого диаметра для подачи воды от котла. Воздушная система требует каналов большого сечения, которые трудно устанавливать в существующих зданиях.
Как отопительное устройство тепловой насос не обязательно должен служить централизованной системой, обслуживающей несколько комнат. Вполне могут быть установлены индивидуальные кондиционеры в каждой комнате со своим компрессором и конденсатором, внешним или внутренним источником тепла для испарителя. В общем, тепловые насосы способны конкурировать с большинством обычных систем отопления и кондиционирования.
Помимо отопления и кондиционирования важной функцией теплового насоса, определяющей его применимость, является горячее водоснабжение.
В большинстве отчетов об исследованиях роли тепловых насосов в будущем основным считается отопление, но одновременно отмечается, что горячее водоснабжение и восстановление тепла становятся все более важными по мере роста тенденции к строительству малоэнергоемких домов и “полностью интегрированных систем”, основанных на тепловых насосах.
Однако при этом выпадает из виду основная проблема - применение тепловых насосов в уже существующих зданиях, проблема замены одной установки, дающей одновременно и горячее водоснабжение (центральной котельной), тепловым насосом, способным также одновременно решать обе задачи. Эта проблема связана с экономичностью использования низкотемпературного внешнего теплового источника для получения горячей воды высокой температуры.
Высокая стоимость электроэнергии препятствует её применению в широких масштабах для нагрева, и во многих случаях отопительная система включает тандем - тепловой насос и котёл на органическом топливе. При этом ТН даёт воду, нагретую до необходимой температуры.

Выводы

Потенциальные ресурсы возобновляемых источников энергии составляют существенную долю потребностей человечества в энергетике. Мировое потребление этих источников на сегодняшний день составляет лишь ничтожную долю. Это объясняется в первую очередь тем, что в силу низкой концентрации НВИЭ и их неравномерного распределения по поверхности Земли удельные затраты на единицу мощности и стоимость энергии при современных технологиях очень велики, не могут конкурировать с традиционными источниками энергии.

Использование низкопотенциальных источников энергии для целей теплоснабжения является направлением энергетики.

Перспективными энергетическими установками, использующими низкопотенциальные энергии, являются теплонасосы, в том числе и компании с другими преобразователями низкотемпературной энергии - солнечными батареями, ветроэнами и т.д.

Внедрение тепловых насосов позволяет снизить расходы топлива на единицу выработанной теплоты по сравнению с котельными от 20 до 50% либо обеспечить 3-4-кратную экономию электроэнергии по сравнению с прямым электроснабжением. Источники энергии для ТНУ находятся “непосредственно” у потребителей, что сокращает потери при передаче и сокращает расходы на содержание и строительство теплотрасс и т.п. Время возможной работы ТНУ совпадает со временем потребности потребителями в энергии.

Большинство рассмотренных в данной работе проектов разработаны и внедряются за рубежом, в то время как в нашей стране всё ограничилось несколькими демонстрационными проектами и предложениями, по большей части основанными на практически единственной ТНУ АТНУ-10 производства “Экомаш” (г. Саратов). Совершенно необходимо развивать работы в этом направлении с целью создания конструкций иного ряда современных ТНУ различного назначения

Экономические и экологические аспекты использования энергоустановок на базе тепловых насосов

Стоимость теплонасосной станции (ТНС) мощностью от 100 до 10000 кВт в странах Западной Европы составляет 600-700 долл/кВт, в то время как стоимость теплонасосов АО "Энергия" в том же диапазоне мощностей при приблизительно равной энергетической эффективности и сдаче объекта "под ключ" составляет 600-700 тыс. руб/кВт. Снижение себестоимости тепла, производимого на ТНС, по сравнению с традиционным теплоснабжением составило от 1,5 до 2,5 раз в зависимости от температуры низкопотенциального источника, а общая экономия топлива от всех запущенных в эксплуатацию ТНС составила около 32 тыс. т. у. т. Срок окупаемости у большинства ТНС не превышает двух лет [185].

Опыт эксплуатации ТНС в России показал, что из-за большей продолжительности отопительного периода по сравнению, например, с Западной Европой, а также значительно более острой проблемы транспорта топлива экономическая эффективность применения ТНС в России больше, чем в других странах.

Доказана возможность применения озонобезопасных фреонов, в частности фреона 142 (R-142 в). Так, в Каунасе работает ТНС с винтовым компрессором единичной мощностью 2 МВт с рабочим телом R-142, хотя термодинамические свойства этого фреона потребовали неординарных решений при создании ТНС с винтовым компрессором [185].

Принимая удельный расход на выработку 1кВт*ч электроэнергии равным 300 г у.т., нетрудно, дать сравнительную оценку вредных выбросов за отопительный сезон (5448 ч) от различных теплоисточников тепловой мощностью 1,16 МВт (см. табл. 2.1.1.) [185]. Табл. 2.1.1.

Вредные выбросы при использовании теплового насоса - это выбросы в месте производства электроэнергии (за источник электроэнергии принята ТЭС); непосредственно же на месте установки тепловых насосов вредных выбросов нет. Такая ситуация наиболее благоприятна для рекреационных зон. Так, котельная на угле тепловой мощностью 1,16 МВт (1 Гкал/ч), работающая в курортной зоне Алтая - Белокурихе, за отопительный сезон (4880 ч) выбрасывает не менее 31 т вредных веществ. Тепловые насосы общей тепловой мощностью 1,2 МВт, установленные в радонолечебнице на сбросном тепле использованных радоновых вод с температурой 32’С, имеют среднегодовой коэффициент преобразования 7,2 и в самой Белокурихе вредных выбросов не производят. На ТЭС, расположенной в 70 км от курорта, вредные выбросы при производстве необходимой для этой ТНС электроэнергии в пересчете на 4,18 ГДж (1 Гкал) вырабатываемого ею тепла составят за отопительный сезон всего 4,31 т.

Ниже приведены среднегодовые коэффициенты преобразования теплонасосных установок для Западно-Сибирского региона (отопительный период 5448 ч) в зависимости от температуры низкопотенциального источника:

температура

низкопотенциального

источника,

° С............................. 5 10 15 20 25 30 35 40

КОП среднегодовой ....3,6 4,1 4,6 5,3 5,9 6.6 , 7,2 7,9

При одинаковой теплопроизводительности, например 1 Гкал/ч (1,16 МВт), удельная экономия топлива при использовании ТНС составит по сравнению: с электроотоплением 0,277 - 0,335 т у.т.; с котельной на каменном угле (КПД = 0.65) 0,113 - 0,121 т у.т.; с котельной на природном газе (КПД = 0,8) 0,072-0,130 т у.т., где первое значение относится к использованию в теплонасосе низкопотенциального источника тепла с температурой 5° С, второе - с температурой 40° С [185].

2.2. Ветроэнергетические установки

Ветроэнергетика за рубежом
Ветроэнергетика в России
Фундаментальные знания в области ветроэнергетики

Ветроэнергетика за рубежом

Ветроэнергетические установки (ВЭУ) достигли сегодня уровня коммерческой зрелости и в местах с среднегодовыми скоростями ветра более 5 м/сек успешно конкурируют с традиционными источниками электроснабжения.

Ветропарк в штате Калифорния , США.
Рис. 2.2.1

Преобразование энергии ветра в механическую , электрическую или тепловую осуществляется в ветроустановках с горизонтальным или вертикальным расположением вала ветротурбины. Наибольшее распространение получили ветроэнергетические установки с горизонтальной осью ротора , работающие по принципу ветряной мельницы. Турбины с горизонтальной осью и высоким коэффициентом быстроходности обладают наибольшим значением коэффициента использования энергии ветра ( 0,46-0,48). Ветротурбины с вертикальным расположением оси менее эффективны (0,45) , но обладают тем преимуществом, что не требуют настройки на направление ветра. В таблице 2.2.1 приведены данные о доле на рынке различных типов ВЭУ в старых землях ФРГ.

Табл. 2.2.1

Наибольшее распространение из сетевых установок сегодня получили ВЭУ с единичной мощностью от 100 до 500 кВт. Удельная стоимость ВЭУ мощностью 500 кВт составляет сегодня около 1200 $/кВт и имеет тенденцию к снижению. В таблице 2.2.2 приведена структура мощностей ВЭУ в старых землях ФРГ.

Табл. 2.2.2

ВЭУ мегаваттного класса построены в ряде стран (рис 2.2.1) и на сегодняшний день находятся на стадии экспериментальных исследований или опытной эксплуатации.

Экспериментальные турбины мегаваттного класса.
Рис 2.2.2

Во многих развитых странах существуют Государственные программы развития возобновляемых источников энергии, в том числе и ветроэнергетики. Благодаря этим программам решаются научно-технические, энергетические, экологические, социальные и образовательные задачи. Генераторами проектов возобновляемых источников энергии в Европе являются исследовательские центры ( Riso, SERI( в настоящее время NREL), Sandia,ECN, TNO, NLR, FFA, D(FV)LR, CIEMAT и др.), университеты и заинтересованные компании.

В 1994 году , в Мадриде, на конференции “Генеральный план развития возобновляемых источников энергии в Европе” странами Европейского Союза была принята декларация. В “Мадридской декларации” были сформулированы цели по достижению 15% уровня использования возобновляемых источников энергии в общем потреблении энергии в странах Европейского Союза до 2010 г.[ 184 ]. В 1994 г.в странах Европейского Союза установленная мощность солнечных батарей, мини гидроэелектростанций и ветроэнергетичских установок составила 5.3 ГВт, к 2010 году предполагается смонтировать оборудование с установленной мощностью 55 ГВт.

Процент от мирового энергоснабжения

Годы

Два сценария развития энергетики до 2020 г. в странах Европы.

· · · ____ Текущая политика

------ Экологически ориентированная политика ,

* Традиционные источники: органическое топливо и большая гидроэнергетика ,

** Новые источники: биомасса, солнце, ветер, геотермальная, малая гидроэнергетика

Рис. 2.2.3.

Поставленные цели достигаются решением задач в области политики, льготного налогового законодательства, государственной финансовой поддержки через научно-технические программы , льготного кредитования, создания информационной сети, системы образования,стажировок, продвижения высоких технологий , созданием рабочих мест на производствах и подготовки общественного мнения.

На рис. 2.2.3 показаны два сценария использования возобновляемых источников энергии в странах Европы.

Благоприятные условия для развития энергетики позволят к 2020 г. увеличить потребление электрической энергии на 30%

в том числе за счет возобновляемых источников энергии на 15%. В таблице 2.2.3. [184] приведены соотношения для выработки электроэнергии различными возобновляемыми источниками энергии в странах Европы по оптимистическим и пессимистическим прогнозам до 2020 года. Прогноз сотавлен на основании анализа темпов прироста установленной мощности различных видов возобновляемых источников энергии в странах Европейского Союза. Доля ветровой энергии будет составлять по пессимистической оценке 15%, по оптимистической оценке 16%.
Табл. 2.2.3

В 1994 г. во всем мире установленная мощность ветростанций составляла 3200 MW , 1400 MW приходилось на Европу. В таблице 2.2.4 приведены данные о суммарной установленной мощности ветростанций по странам[190].

Табл. 2.2.4

Ежегодно в Европе установленная мощность ветроагрегатов составляет 200 MW При благоприятных условиях прирост установленной мощности может cоставить 800 MW. Наиболее эффективными по наращиванию установленной мощности ветростанций являются программы стран Европы , Китая, Индии , США, Канады.

Ежегодный оборот за счет продаж ветропреобразователей в странах Европы составляет 400 MECU. Более 10 крупнейших банков Европы инвестируют ветроэнергетическую индустрию. Более 20 крупных Европейских частных инвесторов финансируют ветроэнергетику. Стоимость ветровой энергии зависит в основном от следующих 6 параметров:

• инвестиций в производство ветроагрегата ( выражается как отношение $/кв. м - цена одного кв. метра ометаемой площади ротора ветротурбины);
• коэффициета полезного действия системы;
• средней скорости ветра ;
• доступности;
• технического ресурса.

Табл. 2.2.5

За последние три десятилетия технология использования энергетических ресурсов ветра была сосредоточена на создании сетевых ветроагрегатов WECS. В этом направлении достигнуты значительные успехи. Многие тысячи современных установок WECS оказались полностью конкурентоспособными по отношению к обычным источникам энергии. Существующие электрические сети осуществляют транспортировку электроэнергии вырабатываемые ветро-парками в различные регионы.

В последние годы интенсивно стали развиваться технологии использования энергии ветра в изолированных сетях. В изолированных сетях электропередач неизбежные затраты на единицу произведенной энергии во много раз выше , чем в централизованных сетях электропередач. Установки, производящие электроэнергию, обычно основаны на небольших двигателях внутреннего сгорания , использующих дорогостоящее топливо , когда расходы на транспортировку только топлива часто поднимают стоимость единицы произведенной энергии в десятки раз от стоимости энергии в лучших централизованных сетях электропередач. В небольших сетях электропередач установки, подающие электроэнергию, являются гораздо более гибкими: современный комплект генераторов на дизельном топливе можно запустить , синхронизировать и подключить к изолированной сети менее чем за две секунды. Преобразование энергии ветра является альтернативным возобновляемым источником энергии , чтобы заменить дорогостоящее топливо. Новые исследования технической осуществимости проектов использования ветроустановок совместно с дизельгенераторами в изолированных сетях показыают ,что мировой потенциал для независимых систем WECS даже выше, чему систем WECS, подключенных в обычные сети электропередач. В таблице 2.2.6 [191] приведены параметры действующих ветро-дизельных систем. Указанные системы были построены в 1985-1990 г.г. Их эксплуатация выявила необходимость совершенствования систем, создания автоматизированного управления.

Табл. 2.2.6

Ветроэнергетика в России

В России существует значительный нереализованный задел в области ветроэнергетики. Фундаментальные исследования аэродинамики ветряка , осуществленные в ЦАГИ , заложили основу современных ветротурбин с высоким коэффициентом использования энергии ветра. Однако жесткая ориентация на большую гидроэнергетику и угольно-ядерную стратегию и почти полную глухоту к новациям и экологическим проблемам надолго затормозило развити ветроэнергетики. Выпускаемые “ Ветроэном” ветроустановки не отвечали современным требованиям и представлениям высоких технологий ветроэенергетической индустрии. Толчком для дальнешего продвижения и создания современного ветроэнергетического оборудования стала федеральная научно-техническая программа “Экологически чистая энергетика”[193] . Для участия и получения финансирования были отобраны лучшие проекты ветроэнергетичесих установок различных классов по мощности. Были разработаны проекты ветроагрегатов мощностью до 30 кВт , 100 кВт,

250 кВт, 1250 кВт. Начавшаяся перестройка, развал экономики и прекращение финансирования по программе не позволила довести указанные проекты до коммерческого уровня. Почти все проекты остались на уровне опытных и макетных образцов. Опытный образец ветроагрегата мегаваттного класса был спроектирован и построен МКБ “Радуга” , который организовал кооперацию предприятий авиационной промышленности. Разработка, изготовление и строительство финансировалось правительством Калмыкии. Ветроагрегат был построен недалеко от Элисты и успешно работает , вырабатывая 2300-2900 тыс. кВт ч электроэенергии в год. Ветроагрегат подключен к сети. В МКБ “ Радуга” были спроектированы ветроагрегаты мощностью 8кВт и 250 кВт. Российской Ассоциацией развития ветроэнергетики “ Energobalance Sovena” совместно с Германской фирмой Husumer SchiffsWert (HSW) были изготовлены 10 ветроагрегатов сетевого исполнения единичной мощностью 30 кВт. Ветропарк с установленной мощностью 300 кВт был построен в 1996 г. в Ростовской области и запущен в эксплуатацию.

Сегодня возможны следующие сценарии развития ветроэнергетики в России:

• закупка и монтаж зарубежных ветроагрегатов;
• трансферт западных технологий и организация производства в России ;
• кооперация с зарубежными фирмами и производство ветроагегатов в России ;
• организация производства собственных ветроагегатов, ноу-хау которых защищено международным законодательством .

Для России предпочтительней последний сценарий, однако он сдерживается существующим налоговым законодательством, монополией производителей электроэнергии, отсутствием инвестиций и развалом производства.

Фундаментальные знания в области ветроэнергетики

Краткий обзор был бы не полным для настоящей программы , если не дать оценку некоторых достигнутых фундаментальных знаний в области ветроэнергетики. На рис. 2.2.4 приведена схема различных областей знаний применительно к ветроэнергетике [191] с экспертной оценкой нерешенных задач.

Соотношения между решенными и нерешенными задачами для ветроэенергетической технологии.

- фундаментальные знания достаточные для их использования.

ххх-узкие места в фундаментальных знаниях .

Рис. 2.2.4

На примере совершенствования модели ветра можно показать что углубление знаний в этой области позволило приблизиться к адекватной модели преобразования энергии На рис. 2.2.5 показаны: использование упрощенной модели ветра с осредненными параметрами по времени и в пространстве до 70 годов, учет изменения скорости ветра по высоте в 75 годы, использование турбулентной модели ветра в 85 годы.

а) б) в)

Модели ветра. а) Осреднение по времени и пространству, б) Изменение скорости ветра по высоте, в) Турбулентная модель ветра

Рис. 2.2.5

2.3. Вихревые трубки

Содержание

В основе работы вихревой трубы лежит т.н. эффект Ранка-Хилша (1933 г). Вихревая труба представляет собой газодинамическое устройство с тангенциальным входом газа, рис. 2.3.1.

Схема вихревой трубы.

Рис. 2.3.1.

Как известно, [194] в закрученных потоках вязкого газа при наличии поперечного градиента скорости поверхности тока взаимодействуют между собой из-за наличия касательных сил вязкости. Работа, затраченная на преодоление этих сил преобразуется в тепло. При этом разные струйки могут обладать разными запасами полной энергии . Наличие в потоке градиента температур предопределяет теплообмен между слоями газа. Однако, большой вклад в перераспределение полной энергии принадлежит турбулентному механизму переноса.

Вихревая труба состоит из корпуса, выполненного в виде цилиндрической или диффузорной трубы с диаметром начального сечения и длиной , тангенциально расположенных по отношению к корпусу вводных сопел с площадью проходного сечения , диафрагмы с диаметром отверстия , расположенной вблизи соплового входа, и конического регулировочного вентиля на противоположном от диафрагмы конце корпуса.

Интенсивность энергетического разделения газов в вихревой трубе обычно оценивают по зависимости величин избыточных температур газа и от доли охлажденного потока . При этом

где - температура торможения на входе в вихревую трубу, на выходе из нее охлажденного и горячего потоков соответственно;

и - массовые расходы исходного и охлажденного потоков газа соответственно.

Температура газа на выходе из ВТ.

Рис. 2.3.2

Типичные экспериментальные зависимости величин и от относительного расхода холодного потока приведены на рисунке 2.3.2.[195].

Обычно каждой паре кривых соответствуют определенные условия проведения экспериментов: отношение давлений газа на входе в вихревую трубу и выходе охлажденного потока из диафрагмы , температура газа на входе в вихревую трубу , безразмерная площадь вводных сопел и др.

В работах [194, 195] показано, что эффект энергетического разделения газа неразрывно связан с перестройкой затухающего вихревого турбулентного движения и происходит в довольно протяженной области течения, простирающейся от соплового входа на расстояние от одного до нескольких десятков диаметров вихревой трубы. При большой длине области происходящие в ней явления не будут определяться детальной структурой потока на входе в вихревую трубу и должны зависеть от переменных, характеризующих течение в целом. т.е. от интегральных величин, таких как массовый расход поступающего в трубу газа , поток импульса в направлении оси трубы , поток энергии и массовый расход отбираемого через отверстие диафрагмы холодного газа . К этим интегральным характеристикам, необходимо, добавить характерный размер - диаметр трубы .

Следует отметить, что поток газа в вихревой трубе является развитым турбулентным потоком. Можно предположить, что турбулентность, возбуждаемая струями, истекающими из вводных сопел вихревой трубы, имеет высокий уровень, превышающий во всей области энергетического разделения уровень турбулентности, порождаемый в пограничном слое на стенках трубы.

Рабочая величина давления на входе в вихревую трубу может меняться в широких пределах; по имеющимся данным вихревая труба устойчиво работает при полном давлении на входе 0,5-0,7 МПа, известны эксперименты с пропусканием через ВТ газа с давлением до 25 МПа. Температура теплого и холодного потоков зависит от начальной температуры газа на входе; рисунок дает представление о перепаде температур в потоках; этот перепад, как правило, сохраняется. Потери энергии в ВТ связаны с трением высокоскоростного газового потока о стенки.

Таким образом, вихревая труба является весьма удобным инструментом для получения высокотемпературных (+60, +80⁰ С) и низкотемпературного (-20, -40⁰ С) газовых потоков, которые можно использовать для отопительных целей и холодильной техники.

В настоящее время вихревая техника широко внедрена в промышленность: вихревые управляющие клапаны в системах управления тягой ракетных двигателей, вихревые холодильники, вихревые системы очистки, осушки газа в газовой промышленности, вихревые системы газоподготовки для нужд пневмо-газоавтоматики [198].

Преобразование энергии ветра в тепловую. Совместная работа ветроэнергетической установки и вихревой трубы

Принципиальная схема установки по утилизации энергии ветра представлена на рис. 2.3.1.

Энергетическим узлом установки является ВЭУ мощностью N=10кВт, подобно описанной в настоящем отчете. Установка работает в теплофикационном и холодильном режимах. Для организации таких режимов, особенно холодильного, предлагается использовать вихревую трубу (см. п. 2.3).

Принципиальная схема установки представлена на рис. 2.3.2. Установка имеет в своем составе ВЭУ 10 кВт, воздушный компрессор, воздушный ресивер или баллонную рампу, вихревую трубу, теплообменники, аппаратуру управления. Конкретный проект должен быть привязан к конкретным техническим предложениям: ниже произведена общая оценка технологических возможностей такой установки.

	Как известно [198], для для нормальной работы вихревой трубы необходимо давление воздуха, превышающее 0,5 - 0,6 МПа.

	В настоящем отчете произведен анализ ВЭУ с дизельной установкой для выработки энергии для местной сети. Необходимость дизельной установки вызвана возможными перерывами ветра, потребностью в “качественной” электроэнергии для электротехнических и электронных систем. Обсуждаемая ниже установка служит только для теплофикационных и холодильных устройств. Конечно, она может рассматриваться и в схеме ветродизельной станции, но наличие “качественного” электричества (т.е. электрической энергии стабильного напряжения и частоты) позволяет решить поставленные выше задачи значительно проще.

	Если ветроэнергетический агрегат имеет мощность около 10 кВт, то компрессорная установка такой мощности позволяет получить

около 170 кг/час воздуха, сжатого до давления 0,7 МПа. При температуре окружающей среды 0⁰ С, считается, что воздух в ресивере также имеет температуру окружающей среды.

	Вихревая труба, при коэффициенте разделения масс (т.е. расходы горячего и холодного потоков примерно равны), производит воздушные потоки с температурой +60-70⁰ С и -30-40⁰ С соответственно. Выше отмечалось, что если тепло можно достаточно просто получить разными способами, то для получения холода требуется специализированное дорогостоящее оборудование.

	Таким образом 170 кг/час воздуха дадут 85 кг/час воздуха с температурой ~ 65⁰ С и 85 кг/час воздуха с температурой ~ -35⁰ С.

Преобразование энергии ветра в тепловую. Совместная работа ветроэнергетической установки и вихревой трубы.
Рис. 2.3.1.1.

	Тепловой поток, при прохождении через теплообменник 6 нагревает теплоноситель (воду) до близкой температуры - напр. +60⁰ С, охлаждаясь на выходе до температуры +20-15⁰ С. Таким образом теплопередача в теплообменнике 6 составляет в рамках данной задачи

~ 4250 кДж/час (1060 ккал/час),

что достаточно для нагрева 22 кг/час воды от 15 до 60⁰ С.

Такое количество тепла вполне достаточно для нужд теплофикации отдельного жилого помещения.

Более привлекательно использование вихревой трубы для получения холода. 85 кг/час холодного воздуха, проходящего через теплообменник 5, произведут 2000-2500 кДж/час холода, т.е. в пересчете на 1 кг удельная холодопроизводительность составит 25 кДж/кгЧ час, что уступает фреоновым холодильникам, но значительно превышает показатели абсорбционных холодильных машин.

Энергоагрегат с низкотемпературным двигателем Стирлинга и вихревой трубой

Преобразование низкотемпературной тепловой энергии в промышленное тепло возможно с использованием теплового насоса или двигателя, работающего по циклу Стирлинга. Тепловые насосы с циклом Стирлинга широко освещены в литературе; здесь рассматривается использование вихревой трубы, позволяющее за счет эффекта Ранка-Хилша получить тепло достаточной для обогрева температуры и холод для холодильных установок.

Общая схема установки показана на рис. 2.4.1. В качестве теплоисточника может использоваться теплота сточных вод, теплота водоемов, теплота земли (скважин). Передача тепла в нагретую часть двигателя Стирлинга осуществляется тепловой трубой. Охладителем является низкотемпературная среда - зимой атмосферный воздух, летом - запасенная ледяная масса.

В качестве двигателя с циклом Стирлинга могут быть использованы свободнопоршневая машина Била (Beale) или двигатель с приводной мембраной. Характеристики таких двигателей отличаются от двигателей с кривошипно-шатунным механизмом; они полностью герметичны, что позволяет использовать практически любые рабочие тела.

Рис. 2.4.1

Двигатель рис. 2.4.2. состоит из трех основных элементов: тяжелый рабочий поршень, легкий вытеснитель и цилиндр с уплотнениями. Рабочая полость находится над поршнем и разделяется на полость сжатия между рабочим поршнем и вытеснителем и полость расширения - над вытеснителем. Полость расширения взаимодействует с нагревателем, полость сжатия с холодильником.

Двигатель (в настоящей схеме) используется как газовый компрессор, т.е. колеблющийся рабочий поршень выполняет также роль поршня комрессора. Выполненные исследования двигателя такого типа (Agbi, 1971) показали его вполне удовлетворительную работу рис.

Еще более перспективным для данной схемы является двигатель компрессор мембранного типа с абсолютной герметизацией двигательной полости.

Анализ термодинамической эффективности цикла низкотемпературного двигателя Стирлинга в сравнении с обычными условиями выявляет, как и ожидалось, низкие рабочие параметры: так при температуре нагревателя - 300 К и температуре охладителя - 250 К, термический к.п.д. цикла составляет лишь 17%, но с учетом того, что здесь перерабатывается бросовое низкотемпературное возобновляемое тепло, система становится вполне конкурентоспособной.

Двигатель Стирлинга

свободно поршневого типа (схема Била, Beale W.)

1.

2.

3.

1. Тепловая труба нагревателя .

1. Нагреватель.

2. Вытеснитель.

3. Корпус.

4. Охладитель .

5. Штоке втеснителя.

6. Поршень.

7. Выход сжатого воздуха.

8. Вход воздуха.

9. Тяжелый поршень

10. Картер.

Рис. 2.4.2

Особый интерес представляет использование в двигателе двухфазного рабочего тела. Теория двигателя Стирлинга показывает, что для повышения удельной мощности двигателя необходимо повышение среднего давления рабочего процесса. Отношение рабочих объемов у таких двигателей редко превышает 2-2,5 и изменения давления всецело определяется этими цифрами. При нижнем давлении, равном или близком к атмосферному, верхнее давление не превышает 0,3-0,5 МПа. Однако двухфазные рабочие тела - например (Бутадиен-1,3, температура кипения которого - 4,4⁰ С; аммиак - 33⁰ С; цис- и транс-Бутен-2 соответственно +3 и 0⁰ С и др.) позволяют получить более высокое среднее давление цикла.

Для любого рабочего тела удельный объем жидкости значительно меньше объема насыщенного пара. С повышением среднего давления увеличивается выходная мощность и улучшается теплопередача при прохождении процессов испарения и конденсации.

Таким образом, при использовании двухфазного рабочего тела возможно повышение рабочей мощности в 2-3 раза при тех же температурных пределах.

Известные преимущества двигателя Стирлинга - бесшумность работы, отсутствие вредных эмиссий, герметичность, отсутствие вибраций являются особо ценными в данной схеме, так как позволяют разместить энергоблок в непосредственной близости к жилому помещению.

Далее схема установки соответствует описанной в п. 2.3. схеме с использованием в качестве энергоисточника ветроустановки. Как уже было отмечено, вихревая труба является сегодня наиболее простым и изученным инструментом для одновременного получения тепла и холода. Соотношение между горячими и холодными потоками газа достаточно просто регулируется, т.е. зимой большая часть энергии тратится на обогрев, летом - на охлаждение.

Энергетические установки на солнечной энергии

Содержание

Использование солнечной энергии сегодня сводится в основном к производству низкопотенциального солнечного тепла с помощью простейших плоских солнечных коллекторов. Например, в США в 1990 г. из 3,6 млн. ГДж энергии, произведенной за счет солнечной радиации, 3,5 млн. ГДж представляет собой низкопотенциальное тепло, использованное для горячего водоснабжения, подогрева воды в плавательных бассейнах и, в меньшей степени, для отопления. В Израиле в соответствии с законом, требующим, чтобы каждый дом был снабжен солнечной водонагревательной установкой, установлено около 800 000 солнечных коллекторов, которые производят около 15 млн. ГДж энергии и обеспечивают 70 % населения горячей водой.

В современных плоских солнечных коллекторах абсорбер чаще всего имеет слой селективного покрытия с коэффициентом поглощения для солнечной радиации 0,94 - 0,96 и коэффициентом излучения при температуре абсорбера 0,09 - 0,12. Во вновь строящихся домах делаются попытки совместить коллекторы с элементами крыши дома, что облегчает и удешевляет установку. Комплектная водонагревательная установка включает кроме коллекторов теплоизолированный бак - аккумулятор, в который встраивается резервный электрический нагреватель, необходимая арматура и автоматика. Коллектор обычно устанавливается неподвижно под углом к горизонту примерно равным широте местности. На индивидуальный дом с площадью около 100 м² обычно устанавливается 1-2 коллектора, с площадью абсорбера 1-1,5 м² каждый и бак-аккумулятор емкостью около 150 л. Такая установка на западном рынке сегодня стоит около 500 долл. США/м² площади коллектора. Теплопроизводительность такой установки существенно зависит от инсоляции, температуры окружающего воздуха и , других климатических параметров. В зависимости от широты местности и климатических условий годовой приход солнечной энергии на 1 м² поверхности изменяется очень сильно. Для широт около 30° он может составлять 8-10 ГДж/(м² год), тогда как для широт 50- 60° - падает до 2-4 Гдж/(м² год).

Коэффициент полезного действия солнечного коллектора определяется его оптическими характеристиками, качеством тепловой изоляции, инсоляцией и температурами теплоносителя и окружающего воздуха. В большинстве существующих установок средний годовой эксплуатационный КПД коллектора оказывается на уровне 40-50 %. Это означает, что для широт около 30° с 1 м² коллектора можно получить в год 3-5 ГДж тепла с температурой 60-70 ° С. Стоимость этого тепла при таких показателях и сроке жизни установки в 30 лет оказывается на уровне 3-4 долл/ГДж, что делает эти установки привлекательными для потребителей. Для более высоких широт солнечные водонагреватели оказываются более предпочтительными как сезонные.

Наряду с коллекторами, для использования солнечного тепла для отопления домов применяются пассивные методы, основанные на оптимизации архитектурно-планировочных решений. Кроме того, представляют интерес разработки так называемой прозрачной изоляции для стен домов, селективных пленок для окон и др.

Электроэнергию за счет использования солнечной энергии можно получить либо в теплосиловых установках, в которых тепло от сгорания топлива заменяется потоком концентрированного солнечного излучения, либо в установках прямого преобразования энергии, основанных на применении полупроводниковых фотоэлектропреобразователей (ФЭ П).

Интересный проект разрабатывается в Австралии. Как известно. Олимпийские Игры 2000 г. будут проводиться в Австралии вблизи Сиднея. Местный Олимпийский комитет решил сделать эти Игры “зелеными”, для чего, в частности в Олимпийском комплексе предполагается соорудить солнечную ТЭЦ с термодинамическим циклом преобразования. В основу проекта положены линейные концентраторы, изготавливаемые из плоских или слабо искривленных зеркал и концентрирующие солнечное излуче ние (степень концентрации 10-15) на ресивере из вакуумированных труб, внутри которых расположена тонкостенная трубка-абсорбер, снабженная тепловоспринимающим ребром и покрытая весьма совершенным селективным покрытием. От абсорбера тепло передается тепловыми трубками к парогенератору, где производится водяной пар. Перегрев пара до температуры 330 ° С осуществляется путем сжигания некоторого количества природного газа. Тепло после турбины используется для обогрева Олимпийского бассейна и других объектов.

Еще одну разновидность представляет собой СЭС с параболоидным концентратором (ПК), следящим за солнцем по двум осям. Параболоидный концентратор является теоретически наилучшим концентрирующим устройством, позволяющим обеспечить концентрацию в несколько тысяч солнц, а значит и очень высокие температуры нагрева. Однако ПК, в отличие от башенных и СЭС с ПЦК, из конструктивных соображений не позволяют иметь большие единичные мощности в одном модуле. Поэтому область, применения СЭС с ПК - сравнительно малые, не превышающие нескольких десятков киловатт, большей частью автономные, установки. В этом случае такие установки должны конкурировать не с крупными ТЭС, а с дизельными установками малой и средней мощности, которые производят электроэнергию по стоимости в 2-3 раза более высокой.

В модульном исполнении в фокусе ПК чаще всего размещается непосредственно двигатель, преобразующий тепло в механическую, а затем и электрическую энергию. До недавнего времени для этой цели применялся только двигатель Стирлинга, сегодня рассматривается и газовая турбина.

В последнее время в мире повысился интерес к установкам, непосредственно преобразующим солнечную радиацию в электроэнергию с помощью ФЭП. Стоимость электроэнергии, вырабатываемой фото-электрическими установками (ФЭУ), сегодня в несколько раз выше, чем СЭС с тепловым циклом. Тем не менее, ФЭУ активно внедряются как в развитых, так и в развивающихся странах. При этом можно проследить две противоположные тенденции.

Выводы

Потенциальные ресурсы возобновляемых источников энергии составляют существенную долю потребностей человечества в энергетике. Мировое потребление этих источников на сегодняшний день составляет лишь ничтожную долю. Это объясняется в первую очередь тем, что в силу низкой концентрации НВИЭ и их неравномерного распределения по поверхности Земли удельные затраты на единицу мощности и стоимость энергии при современных технологиях очень велики, не могут конкурировать с традиционными источниками энергии.

Использование низкопотенциальных источников энергии для целей теплоснабжения является направлением энергетики.

Перспективными энергетическими установками, использующими низкопотенциальные энергии, являются теплонасосы, в том числе и компании с другими преобразователями низкотемпературной энергии - солнечными батареями, ветроэнами и т.д.

Внедрение тепловых насосов позволяет снизить расходы топлива на единицу выработанной теплоты по сравнению с котельными от 20 до 50% либо обеспечить 3-4-кратную экономию электроэнергии по сравнению с прямым электроснабжением. Источники энергии для ТНУ находятся “непосредственно” у потребителей, что сокращает потери при передаче и сокращает расходы на содержание и строительство теплотрасс и т.п. Время возможной работы ТНУ совпадает со временем потребности потребителями в энергии.

Большинство рассмотренных в данной работе проектов разработаны и внедряются за рубежом, в то время как в нашей стране всё ограничилось несколькими демонстрационными проектами и предложениями, по большей части основанными на практически единственной ТНУ АТНУ-10 производства “Экомаш” (г. Саратов). Совершенно необходимо развивать работы в этом направлении с целью создания конструкций иного ряда современных ТНУ различного назначения.

Библиография

Содержание

1. Рей Д., Макмайкл Д. Тепловые насосы: Пер. с англ. - М.: Энергоиздат, 1982.

1. Янтовский Е.И., Левин Л.А. Промышленные тепловые насосы. - М.: Энергоатомиздат, 1989.
2. Промышленная теплоэнергетика и теплотехника: Справочник / Под общ. ред. В.А.Григорьева, В.М.Зорина - 2-е изд., перераб. - М.: Энергоатомиздат, 1991. (Теплоэнергетика и теплотехника; Кн. 4).
3. Холодильные установки / Чумак И.Г., Чепурненко В.П. и др.; Под ред. д-ра техн. наук, проф. И.Г.Чумака. - 3-е изд., перераб. и доп. - М.: Агропромиздат, 1991.
4. Холодильные машины: Учебн. для втузов по специальности “Холодильные машины и установки” / Н.Н.Кошкин, И.А.Сакун, Е.М.Бамбушбек и др.; Под общ. ред. И.А.Сакуна. - Л.: Машиностроение, 1985.
5. Мартыновский В.С. Циклы, схемы и характеристики термотрансформаторов. / Под ред. В.М.Бродянского. - М.: Энергия, 1979.
6. Воздух. Контроль загрязнений по международным стандартам: Справочник / Г.С. Фомин, О.Н. Фомина., М.: ВНИИстандарт изд. “Протектор”, 1994.
7. Ондриас И.С., Уилсон Д.А., Кавамото М., Хауб Д.Л. Повышение мощности ГТУ за счёт охлаждения воздуха перед компрессором.; Пер. с англ. - Современное машиностроение. 1991. №7 с. 46-57.
8. Янтовский Е.И., Пустовалов Ю.В. Парокомпрессионные теплонасосные установки. -М.: Энергоатомиздат, 1982.
9. Гомелаури В.И., Везиришвили О.Ш. Опыт разработки и применения теплонасосных установок. / Теплоэнергетика, 1978, №4.
10. Розенфельд Л.М., Звороно Ю.В., Оносовский В.В. Применение фреоновой холодильной машины для охлаждения и динамического отопления. / Теплоэнергетика, 1961, №6.
11. Данилевич Я.Б., Боченинский В.П., Евланов В.С. Малая тепловая электростанция с парогазовой установкой / Известия академии наук. 1996. №4.
12. Гельперин Н.И. Тепловой насос. - Л.: ГНТИ, 1931.
13. Быков А.В., Калнинь И.М., Крузе А.С. Холодильные машины и тепловые насосы. - М.: ВО “Агропромиздат”, 1988.
14. Быков А.В., Калнинь И.М., Сапронов В.М. Альтернативные озонобезопасные хладагенты / Холодильная техника. 1989. №3.
15. Гиндлин Н.М. О влиянии фреонов на слой озона (обзорная информация) / Холодильная техника. 1989. №3.
16. Янтовский Е.И., Пустовалов Ю.В., Янков В.С., Теплонасосные станции в энергетике. / Теплоэнергетика, 1978, №4.
17. Михельсон В.А. Проект динамического отопления. Собр. соч., т.1. - М.: Изд-во с.-х. акад. им. К.А. Тимирязьева. 1930.
18. Гохштейн Д.П. Использование отходов тепла в тепловых насосах. - М.-Л.: Госэнергоиздат. 1955.
19. Зысин В.А. Комбинированные парогазовые установки и циклы. - М.-Л.: Госэнергоиздат. 1962.
20. Кошкин Н.Н., Сакун И.А., Бамбушек Е.М. и др. Холодильные машины: Учебн. для втузов. - Л.: Машиностроение. 1985.
21. Каганов М.А., Привин М.Р. Термоэлектрические тепловые насосы. - Л.: Энергия. 1970.
22. Адамович А.Б., Косов А.В., Костылев А.М. и др. Использование энергии солнечного излучения для теплоэлектротехнического оснащеиия загородных жилых строений // Конверсия в машиностроении. 1995. №5.
23. Алексеев Б.А. Международная конференция по ветроэнергетике / Электрические станции. 1996. №2.
24. Аполлонов Ю.А., Миклашевич Н.В., Стоцкий А.Д. Перспективы комплексного использования электростанций и других энергоисточников / Энергетическое строительство. 1995. №2.
25. Баранов H.A., Рябцев Н.И. Повышение эффективности систем пароиспользования / Промышленная энергетика. 1995. № 1.
26. Бахман И. Использование геотермальных вод Германии (опыт эксплуатации первых геотермальных тсплостанций). Международный симпозиум "Проблемы геотермальной энергии". Материалы основных докладов. Санкт-Петербург. 1995.
27. Безруких П.П. Экономические проблемы нетрадиционной энергетики / Энергия: Экон., техн., экол. 1995. №8.
28. Берг Б.В., Батмунх С., Волкова М.В. Повышение эффективности солнечных нагревателей воды в условиях Урала / Сыромятник, чтения: Матер, конференции теплоэнерг. фак. Урал. гос. техн. ун-та. Екатеринбург, 1995.
29. Берковский Б., "Солнечный путь" к экономическому развитию и охране окружающей среды / Теплоэнергетика. 1996. №5.
30. Битюков В.П. Задачи развития малой энергетики и использования нетрадиционных возобновляемых источников энергии / Гидротехническое строительство. 1995. №5.
31. Богатов Б.А. Энергосбережение и интенсификация технологических процессов переработки торфа // Изв. вузов. Энергетика. 1995. №5-6.
32. Богуславский Э.И. Оценка технико-экономических параметров и показателей систем геотермального теплоснабжения в различных условиях России / Международный симпозиум "Проблема геотермальной энергии". Материалы основных докладов. Санкт-Петербург, 1995.
33. Богуславский Э.И. Перспективы и проблемы освоения геотермальных ресурсов России / Гидротехническое строительство. 1995. №6.
34. Богуславский Э.И., Вайнблат А.Б., Дадькин Ю.В. и др. Геотермальные ресурсы России и стран СНГ / Международный симпозиум "Топливно-энергетические ресурсы России и других стран СНГ". Санкт-Петербург, 1995.
35. Богуславский Э.И., Вайнблат А.Б., Смыслов А.А. и др. Техникоэкономическая целесообразность освоения геотермальных ресурсов низкотемпературных коллекторов Московской синеклизы / Междунар. симп. "Проблемы геотермальной энергии". Материалы основных докладов. Санкт-Петербург, 1995.
36. Богуславский Э.И., Виссарионов В.И., Елистратов В.В., Кузнецов М.В. Условия эффективности и комплексного использования геотермальной солнечной и ветровой энергии // Международный симпозиум “Топливно-энергетические ресурсы России и др. стран СНГ". Санкт-Петербург, 1995.
37. Бородулин М.Ю., Кадомский Д.Е. Электротехнические проблемы создания термодинамического энергоблока экспериментальной солнечной электростанции в Кисловодске / Энергетической строительство. 1995. №6.
38. Брыслов В.Н., Томашуков В.B., Доброгорский В.А. О применении теплоутилизационньх устройств на основе гравитационных тепловых труб в котельных установках малой мощности / Э нергетическое строительство. 1995. №4.
39. Букин П.Я., Филаретов В.Ф., Некоторые вопросы расширения технических возможностей ветроэнергетических установок // Соверш. электрооборуд. и средств автоштиз. технол. процессов пром. предприятий: Тез. докл. 4 Дальневост. науч.- практ. конф. Комсомольск - на Амуре, 1995.
40. Бусаров В.Н. Возможности использования возобновляемых источников энергии в условиях глобального изменения природной среды и климата / Обз.инф. науч. и техн. аспекты окруж. среды. ВИНИТИ, 1995.
41. Бушин П.С. Опытно-промышленная газотурбинная расширительная станция на Среднеуральской ГРЭС // Энергетическое строительство. 1995. № 4.
42. Быков В.А., Безрученко В.A., Батюшко А.А. и др. Опыт создания баз данных по нетрадиционной энергетике // НТИ-95. Конференция с междунар. участием "Инф. продукты, процессы и технол". М., 1995.
43. Варварский B.C., Работы ВНИПИэнергопром в области энергосбережения / Теплоэнергетика. 1995. №6.
44. Варварский В.С., Жуков М.А., Красовский Б.М. Упрощенная методика технико-экономического расчета обоснованности мероприятий по энергосбережению в рыночных условиях // Промышленная энергетика. 1995. №2.
45. Васильев В.А., Крайнов А.В., Геворков И.Г. Расчет параметров унифицированной геотермальной энергоустановки на водоаммиачной смеси / Теплоэнергетика. 1996 №5
46. Ветроэнергетика России / Сел. механизатор. 1996. №2.
47. Виссарионов В.И., Богуславский Э.И., Елистратов В.В., Кузнецов М.В. Комплексное использоваиие геотермальной, солнечной и ветровой энергии / Международный симпозиум "Проблемы геотермальной энергии". Материалы основных докладов. Санкт-Петербург, 1995.
48. Вихорев Ю.А., Ерёмина А.К. Выставка в Киеве "Энергосберегающая техника и Технология" / Энергетик. 1995. № 3.
49. В научно-технической ассоциации “'Энергопрогресс" // Энергетик. 1995. № 7.
50. Вольфберг Д.В. Основные тенденции в развитии энергетики мира /Теплоэнергетика. 1995. № 9.
51. Воронкин А.Ф., Лисочкина Т.В., Малинина Т.В. и др. Экономическая эффективность энергоустановки с использованием возобновляемых источников энергии / Гидротехническое строительство. 1995. № 6.
52. Гайдаш В.Д. Рапс - источник горюче-смазочных материалов / Проблемы энергосбережения. 1995. № 2-3.
53. Галкин М.П., Горин А.Н. Выбор функциональных схем автономных ВЭУ малой мощности / Энергетическое строительство. 1995. N" 3
54. Гелиоводомёт для СНГ / Экотехнол. и ресурсосбережение. l995. № 5.
55. Гендлер С.Г. Процессы тепломассопереноса в геотермальной технологии / Международный симпозиум "Проблемы геотермальной энергии". Материалы основных докладов. Санкт-Петербург. 1995.
56. Доброхотов В.И., Шпильрайн Э.Э. Нетрадиционные возобновляемые источники энергии. Проблемы и перспективы / Теплоэнергетика. 1996. № 5.
57. Довгополов И., Словиковский П., Павленко А. Сушильный агрегат на основе солнечной энергии / Техн. АПК. 1995. N" 3.
58. Докунин И.Я. К проекту создания Диксонской ОТЭС / Теплоэнергетика. 1995. №2.
59. Докунин И. Я. Моретермальная электростанция на острове Диксон / Энергетическое строительство. 1995. №1.
60. Доступный источник энергии / Сел, механизатор. 1996.№2.
61. Дьяков А.Ф. Инструмент решения современных энерготехнологических проблем / Энергетик. 1995. №1.
62. Дьяков А.Ф., Прокуроров Н.С., Перминов Э.М. Калмыцкая опытная ветровая электростанция / Электрические станции 1995. № 2.
63. Дадькин Ю.Д. Нетрадиционные источники энергии и перспективы их освоения / Международный симпозиум “Топливноэнергетические ресурсы России и др. стран СНГ”. Санкт-Петербург, 1995.
64. Иванцев А.С., Мажоров В. О целесообразности использования ветроэнергетических установок в Мордовки / 24 Огарев. Чтения: Тезисы докладов научной конференции. Саранск. 1995.
65. Ильюша А.В. Газовые технологические схемы работы подземных энергокомплексов для производства продуктов теплоснабжения / Промышленная энергетика. 1996. №4.
66. Ильюша А.В. Газогенераторные станции и устройства снабжения синтез-газом бытовых котельных / Промышленная энергетика. 1996. №6.
67. Ильюша А.В. Подземные энергокомплексы на базе шахт с гидродобычей угля / Промышленная энергетика. 1996. № 3.
68. Ильюша А.В. Подземные энергокомплексы с комбинированным использованием угля и ядерного топлива / Промышленная энергетика. 1996. № 1.
69. Ильюша А.В. Производство тепла шахтными теплонасосными станциями / Промышленная энергетика. 1995. №12.
70. Ильюша А.В. Создание энерготехналогических комплексов с подземным сжиганием угля / Промышленная энергетика. 1996. №2.
71. Кабаков В.И. Развитие геотермальной энергетики в мире (Заметки с Всемирного конгресса в Италии) / Теплоэнергетика. 1996. № 5.
72. Каримбаев Т.Д. Оценка стоимости электроэнергии, вырабатываемой малыми ветроэнергетичсскими установками / Конверсия в машиностроении. 1995. № 5.
73. Карло Ля Порта. Возобновляемые виды энергии: последние коммерческие успехи в США и перспективы в будущем / Обзор инф. Науч. и техн. аспекты охраны окружающей среды. ВИНИТИ. 1995. № 2.
74. Квасенков 0.И., Квасенкова Э.И. Энергосберегающая технология производства экстрактов биологического сырья / Промышленная энергетика. 1995. №4.
75. Кирюхин А.В., Кругер П. Характеристики геотермальных резервуаров / Международный симпозиум "Проблемы геотермальной энергии". Материалы основных докладов. Санкт-Петербург, 1995.
76. Кирюхин В.И., Мильман 0.0., Федоров В.А. и др. Геотермальные электрические и тепловые станции в России / Международный симпозиум "Проблемы геотермальной энергии". Материалы основных докладов. Санкт-Петербург, 1995.
77. Киселев Я. Г. Анализ возможности применения ветроэлектрических установок / Новые технологии в газовой промышленности: Конф. молодых ученых, спец. и студентов по проблемам газовой промышленности России. М., 1995.
78. Коваленко Э.П. Возобновляемые источники энергии и возможности их использования в Беларуси / ЦНИИ комплекс. использ. вод, ресурсов. Минск, 1995.
79. Козлов С.А. Энергоресурсосбережение в системах теплоснабжения / Тяжелое машиностроение. 1996. №1.
80. Костылев А.М. Энергоснабжение с использованием солнечного излучения / Конверсия и машиностроение. 1995. №1.
81. Коршунов А.П. О роли возобновляемых источников энергии в энергообеспечении сельского хозяйства / Энергетическое строительство. 1995. № 5.
82. Кошкин Н.Л. О некоторых итогах российско-германской конференции "Возобновляемые источники энергии и их роль в энергетической политике России и Германии" / Теплоэнергетика. 1995. №11.
83. Кудрявый В.В. Электроэнергетика: наука, экономия, энергосбережение / Энергетик. 1995. № 4.
84. Кудряшов Б.Б. Нормализация температурного фактора при бурении геотермальных скважин / Международный симпозиум "Проблемы геотермальной энергии". Материалы основных докладов. Санкт-Петербург, 1995.
85. Куликов Г.Н., Ковылянский Я. А. Первый шаг силикатной энергетики / Энергетик. 1995. №3.
86. Курбанов М.К., Дибиров Д.А., Курбанова Л.М. Гидрогеологические предпосылки комплексного освоения геотермальных энергосырьевых ресурсов Дагестана / Международный симпозиум "Проблемы геотермальной энергии". Материалы основных докладов. Санкт-Петербург. 1995.
87. Кустарев Ю.С., Кузнецов В.В., Родькин К..П. Применение энергоаккумулирующих веществ в качестве альтернативного экологически чистого топлива для, транспортных и энергетических ГТУ / Научная конференция по проблемам экологии. Тезисы докладов и сообщений. М.: МАДИ. 1995.
88. Кушнарев Ф.А., Кобзаренко Л.Н. О целесообразности широкого внедрения электротеплоакуумулирующих установок с использованием солнечной энергии / Теплоэнергетика. 1996. №5.
89. Логинов В.Б. Новак Ю.И. Высокоэффективные ветроэнергетические установки / Проблемы машиностроения и автоматизации. 1995. №1-8.
90. Лосюк Ю.А., Седнин В.А. Возможности нетрадиционной энергетики в районах радиоактивного загрязнения Республики Беларусь / Изв. вузов. Энергетика. 1995. №3-4.
91. Макаров А.А., Чупятов В.П. Возможности энергосбережения и пути их реализации / Теплоэнергетика. 1995. №6.
93. Некоторые проблемы энергетики на международных форумах / Теплоэнергетика. 1995. №11.
94. Нетрадиционные возобновляемые источники энергии. Анал. альбом / Под ред. А.И.Гриценко / ВНШ природ. газов и газ. технологий. М, 1996.
95. Новожилов И.А., Пряхин В.В., Федоров В.А. Конверсия производства АО "Калужский турбинный завод" и пути внедрения энергосберегающих технологий по выработке электроэнергии / Энергетик. 1995. №5.
96. Новожилов И.А., Фисенко В.В. Новая энергоресурсосберегающая технология / Энергетик. 1996. № 3.
97. Омаров М.А., Шарафутдинов Ф.Г., Панич Л.И. Перспективы использования геотермальных ресурсов России / Международный симпозиум "Топливно-энергетические ресурсы России и др. стран СНГ. Санкт-Петербург, 1995.
98. Определение технических показателей эффективности использования ветроэлектрических агрегатов на Украине / Энергетика и электрификация. 1995. №2.
99. Осадчий Г. Б. Гелиоэлектростанция для средней полосы России / Промышленная энергетика. 1996. №5.
100. Осадчий Г. Б. Гелиоводомет как альтернативный источник энергии / Энергетик. 1995. №9.
101. Осадчий Г.Б. Гелиоводомет с вакуумированными тепловыми ловушками / Промышленная энергстика. 1995. №11.
102. Панцхава Е.С., Пожарнов В.А., Зысин Л. В. и др. Преобразование энергии биомассы. Опыт России / Теплоэнергетика. 1996. №5.
103. Парийский Ю.М., Пискачёва Т.Ю., Лебедева Ю.С. Актуальные проблемы безотходной технологии освоения геотермальных ресурсов / Международный симпозиум "Топливно-энергетические ресурсы России и др. стран СНГ”. Санкт-Петербург, 1995.
104. Пелецкий В.Э. Фазопереходное тепловое аккумулирование в системах преобразования солнечной энергии и требования к рабочим телам / Тяжелое машиностроение. 1996. №2.
105. Перминов Э.М. Возрождение ветроэнергетики в России / Энергетик. 1995. №9.
106. Перминов Э.М. Калмыцкая ВЭС - в энергосистеме / Промышленная энергетика. 1996. №1.
107. Перминов Э.М. Нетрадиционная электроэнергетика: состояние и перспективы развития / Энергетик. 1996. №5.
108. Перминов Э.М. Освоение нетрадиционных и возобновляемых источников энергии в России / Мировая электроэнергетика. 1995. №2.
109. Попов С.Л., Богуцкая Е.С. Состояние и перспективы развития ветроэнергетики на Украине / Энергетика и электрификация. 1995. №2.
110. Потапенко А.Н., Штифанов А.И., Эль-Хаммудани А. Математическая модель динамических процессов при импульсном нагружении материалов / Meждунар. конф. "Ресурсо- и энергосберегающие технологиии строит, матер, изделий и конструкций". Белгород. 1995.
111. Редькин Ю.О., Богусланмий Э.И., Вайнблат А.Б. Ресурсы геотермального теплоснабжения России и прилегающих территорий (по материалам карты масштаба 1:10 000000) / Международный симпозиум 'Топливно-энергетические ресурсы России и др. стран СНГ". Санкт-Петербург, 1995.
112. Решетник С.П. Использование тепловой энергии при освоении внеземных ресурсов / Комплекс, разраб. руд. месторожд. и вопросы геомех. и слож. и особо слож. условикх. Тр. Meждународного совещания. Аппатиты, 1995.
113. Селезнев И.С. Состояние и перспективы работ МКБ "Радуга" в области ветроэнергетики / Конверсия в машиностроении. 1995. №5.
114. Сомкни Б. В., Стальная М.Н., Свит П.П. Использование возобновляемых энергоресурсов в малой энергетике // Теплоэнергетика. 1996. №2.
115. Сепаратор пара для геотермальных станций / Международный симпозиум "Проблемы геотермальной энергии". Материалы основных докладов. Санкт-Петербург, 1995.
116. Сидоренко ГЛ., Борисов Г.А., Лазарева И.Г., Митрукова И.в. Возобновляемые энергетические ресурсы Карелии: оценки и перспективы использования / Гидротехническое строительство. 1995. №6.
117. Слюсарев Н.И., Стремня Л.С. Новые материалы для фильтров геотермальных скважин с заданными значениями прочности и проницаемости / Международный симпозиум "Проблемы геотермальной энергии". Материалы основных докладов. Санкт-Петербург. 1995.
118. Соболь Я.Г. "Ветроэнергетика" в условиях рынка (1992-1995 гг.) / Энергия: Экон., техн. экол. 1995. №11.
119. Соловьев В.Б., Смирнова Н.Н., Кашеева Н.Г. Технология подземной термохимической переработки угольных пластов
120. Степанов А.В., Сахаров А.Н., Сапрыкипа Н.А. Экологические принципы архитектурного проектирования жилых домов с солнечным энергообеспечением / Изв. вузов. (Строительство). 1995. №12.
121. Стребков Д.С., Кошкин Н.Л. О развитии фотоэлектрической энергетики в России / Теплоэнергетика. 1996. №5.
122. Тарнижевский Б. В. Оценка эффективности применения солнечного теплоснабжения в России / Теплоэнергетика. 1996. №5.
123. Тарнижевский Б.В., Алексеев В.Б., Кабилов 3.А., Абуев И.М. Солнечные коллекторы и водонагревательные установки / Теплоэнергетика. 1995. №6.
124. Токарева С.Е. Об организации энергосбережения в России / Теплоэнергетика. 1995. №6.
125. Федеральный закон "Об энергосбережении" / Теплоэнергетика. 1996. №9.
126. Федоров М.П., Боголюбов А.Г., Масликов В.И. Экологическая безопасность электростанций с возобновляемыми источниками энергии / Гидротехническое строительство. 1995. №6.
127. Федоров В.А., Мильман О.О., Дельцов Ю.Ф., Гольдберг Е.Н. Система подготовки пара для геотермальных электростанций / Энергетическое строительство. 1995. №6.
128. Федоров В.А., Сережкин Н.И., Алексеев В.И. Парогенератор предельной эффективности для геотермальных теплоэлектрических станций / Международный симпозиум "Проблемы геотермальной энергии". Материалы основных докладов. Санкт-Петербург, 1995.
129. Федянин В.Я,, Лавров И.М., Утемесов М.А. и др. Опыт эксплуатации биогазовой установки в условиях Алтайского края / Теплоэнергетика. 1996. №2.
130. Филиппов А.К., Голубев Л. Г. Альтернативное газотеплоснабжение малых фермерских хозяйств на базе модульного биореактора. / Гидромех. отопит. вентиляц. устройств. Казан, гос. архит. строит. акад. Казань, 1995.
131. Хажеев М.И., Фраер И. В, Пути решения проблемы энергосбережения через механизм взаимоотношений энергоснабжающих организации с потребителем / Энергетическое строительство 1995. №2.
132. Харитонов С.А. Принципы построения и расчета систем генерирования постоянного и переменного тока для ветроэнергетических установок и подвижных автономных объектов / Науч. техн. конференция с междунар. участием "Электротехн. систем трансп. средств и их роботизир. пр-в". Суздаль, 1995.
133. Харитонов С.А., Грабовецкий Г. В. Системы генерирования электрической энергии переменного тока для автономных объектов и ветрэнергетических установок / Научи.- техн. конференция с междунар. участием "Электротехн. системы трансп. средст. и их роботизир. пр-в”. Суздаль, 1995.
134. Хаскин Л.Я. Проект №143(1). Высотный ветродвигатель типа "воздушный змей" / Б юл. "Новые технологии". 1995. №4.
135. Хаскин Л. Я. Проект № 144(1). Ветродвигатель башенного типа / Бюл. "Новая технология". 1995. №4.
136. Хрилев Л.С., Васильев В.М., Давыдов Б.A. Энергосбережению экономическую и правовую основу / Теплоэнергетика. 1995.
137. Чмиль А.И. Технология биоконверсии сельскохозяйственных отходов в топливо, удобрения и корма / Экотехнол. и ресурсосбережение. 1995. №4.
138. Шпильрайн Э.Э. VII Международный симпозиум по солнечным тепловым конденсирующим технологиям / Теплоэнергети ка. 1995. №11.
139. Шурчков А.Б., Круневич Т. Г. Технологические схемы систем геотермального теплоснабжения и анализ их эффективности / Международный симпозиум "Проблемы геотермальной энергии” Материалы основных докладов. Санкт-Петербург, 1995.
140. Шульга B.Г., Коробка Б.П., Жовлир М.М. Основные результаты внедрения нетрадиционных и возобновляемых источников энергии на Украине / Энергетика и электрификация. 1995. №2.
141. Энергия - даром / Сел, механизатор. 1996. №2.
143. Энергия для завтрашнего мира / Теплоэнергетика. 1995. №9.
144. Акишкин А.И., Григорьев Г.М. О возможности увеличения эффективности кремниевых солнечных элементов при имплантации ионов Н⁺ и Н^- /Физика и химия обработки материалов. 19994. №6
145. Анапиев Э.А., Невенганный Ю.В. Солнечный коллектор с оребрёнными трубками с концентратором типа фоклин (КСОТФ) / Энергетическое строительство. 1994. №2
146. Анохин А.Б., Ситас В.И., Султангузин И.А. и др. Математическое моделирование и оптимизация как метод решения проблем энергосбережения и экологии промышленных районов / Теплоэнергетика. 1994. №6.
147. Байрамов Р.В., Петрова А.А. Нетрадиционная энергетика НПО “Солнце” / Теплоэнергетика. 1994. №2
148. Баркун А.В. Применение энергосберегающих технологий в концерне “Беларусьэнергострой” / Изв. вузов. Энергетика. 1994. №9-10.
149. Безруких П.П. Нетрадиционная энергетика. Мифы, реальность, возможности / Энергия: Экон., техн., экол. 1994. №2.
150. Биотопливо и устойчивое развитие / Бюл. Всемир. метеорол. орг. 1994. Т. 43. №1.
151. Биоэнергетическая система / Теплоэнергетика. 1995. №3.
152. Бычков Н.М., Диновская Н.Д. Характеристики ветродвигателя с использованием эффекта Магнуса / Ветроэнерг., мал. гидроэнерг. и другие нетрадиционные виды электроэнерг. / Новосибирский гос. техн. ун-т, 1994.
153. Васильев Г.П. Использование низкопотенциальной тепловой энергии грунта поверхностных слоёв земли для теплохладоснабжения здания / Теплоэнергетика. 1994. №2.
154. Васильев В.А., Ильенко В.В. Результаты комплекса НИОКР по созданию двухконтурной Ставропольской ГеоТЭС / Теплоэнергетика. 1994. №2.
155. Ветроэнергетика, малая гидроэнергетика и другие нетрадиционные виды электроэнергетики : Тез. докл. научн.-практ. конф. / Новосибирский гос. техн. ун-т, 1994.
156. Возможность совершенствования модульных СЭС / Энергетическое строительство. 1994. №2.
157. Галкин М.П. Выходные электрические параметры ветроэнергетических установок малой мощности / Энергетическое строительство. 1994. №5-6.
158. Галкин М.П. Определение энергоёмкости ветроэнергетических установок / Энергетическое строительство. 1994. №1
159. Геотермия. Геотермальная энергетика: Сб. научных трудов / РАН. Даг. научн. центр. ин-т проблем геотермии. Махачкала, 1994.
160. Гурьянов В.В. Основные направления научно-технического прогресса в топливных отраслях промышленности / Теплоэнергетика. 1994. №11.
161. Дельнов Ю.Ф., Вороновицкий В.Я., Гринман М.И. и др. Транспортабельная энергетическая установка малой мощности на геотермальных источниках / Энергетическое строительство. 1994. №2.
162. Докукин И.Я. Анализ и оптимизация циклов солнечных паротурбинных электростанций / Электрические станции. 1994. №3
163. Докукин И.Я. К проекту создания моретермальной электростанции в Российской Арктике (ОТЭС для порта Диксон) / Электрические станции. 1994. №4.
164. До 20 % электроэнергии от ветровых электростанций / Энергия: экон., техн., экол. 1994. №7.
165. Новые возможности в малой энергетике / Проблемы машиностр.и автоматиз. 1994. №3-4.
166. Еникеев Г.Г., Канатьев Л.И. Ветроэнергетическая установка мощностью 100 кВт / Теплоэнергетика. 1994. № 2.
167. Зысин Л.В., Кошкин Н.Л., Финкер Ф.З. Вопросы энергетического использования биомассы отходов лесного производства / Теплоэнергетика. 1994. №11.
168. Кирюхин В.И., Мильман О.О., Федоров В.Н., Дельнов Ю.Ф. Геотермальные станции электро- и теплоснабжения / Энергетическое строительство. 1994. №2.
169. Коровин Н.В. Электрохимические энергоустановки на основе тепловых элементов: состояние и перспективы / Теплоэнергетика. 1994. №1.
170. Кошкин Н.Л., Фугенфиров М.И. Фотоэнергетика - состояние и перспективы развития / Теплоэнергика . 1994. №2.
171. Леви М., Левитан Р. Аккумулирование, хранение и дальний транспорт солнечной энергии с использованием замкнутого и открытого тепловых химических циклов / Энергетическое строительство. 1994. №2
172. Мануйленко А.Г., Ильенко В.В., Кастун М.М. и др. Кисловодская опытно- экспериментальная солнечная электростанция / Энергетик. 1994. №12.
173. Никонов С.А., Свиридов Н.В. Новые разработки автономных ветроагрегатов фирмы “Ветен” / Теплоэнергетика. 1994. №2.
174. Новожилов И.А., Соломин С.В. Выбор параметров ветроэнергетической установки / Электрические станции. 1994. №8.
175. Обозов А.Дж., Климов И.С. Комбинированная солнечно-теплонасосная установка для системы теплоснабжения индивидуальных жилых домов / Энергетическое строительство. 1994. №2.
176. Панцхава Е.С. Биогазовые технологии - радикальное решение проблем экологии, энергетики и агрохимии / Теплоэнергетика. 1994. №11.
177. Пармон В.Н., Бурдуков А.П., Беляев Л.С. и др. Малая энергетика и нетрадиционные источники энергии: их роль и место в энергетике Сибири в ближайшие годы и на перспективу. Малая энергетика / Рос. хим. ж. 1994. Т. 38. №3.
178. Перминов Э.М. Научно-техническое совещание по проблемам и перспективам развития нетрадиционной электроэнергетики / Энергетик. 1994. №1.
179. Поваров О.А., Томаров Г.В., Кошкин Н.Л. Состояние и перспективы развития геотермальной энергетики России / Теплоэнергетика. 1994. №2.
180. Свиридов Н.В. Некоторые итоги разработки ветроагрегата мощностью 250 МВт / Теплоэнергетика. 1994. №3.
181. Семенков А.В. Важный резерв сбережения топлива / Энергетик. 1994. №12.
182. Серов В.И., Бернштейн А.Е., Тужиков В.Ф. Об опыте и перспективе развития нетрадиционной энергетики в Воркутинском угольном регионе / Уголь. 1994. №4.
183. Стребков Д.С. О развитии солнечной энергетики в России / Теплоэнергетика. 1994. №2.
184. Холодный ветер ..... обогреет / Энергия: Экон. техн. экол. 1994. №7.4.
185. Beurskens, D. Lalas. Review of Europiean Wind Energy Programmes. ECN. Petten.1993.
186. The Deklaration of Madrid. The Participans of the conference “ An Achion Plan For Renewable Energy Sources In Europe” Madrid, Spain, 16-18 March 1994.
187. Редянин В.Я., Утемесов М.А., Федин Л.Н., Горбунов Д.Л. Исследование режимов совместной работы теплового насоса с вертикальным грунтовым теплообменником // Теплоэнергетика № 4, 1997.
188. Васильев Н.А. Теплонасосные системы теплоснабжения для потребителей тепловой энергии в сельской местности // Теплоэнергетика № 4, 1997.
189. Пустовалов Ю.В., А.И. Гладунцов. Предложения по применению крупных ТНУ в системах энергоснабжения.// Теплоэнергетика № 4, 1997.
190. H. J.M. Beurskens. Implementation Strategies of Wind Energy Systems. ECN. Petten. 1994.
191. Beurskens. Wind energy; The state of the art in Europe. Symposium on Solar Energy Applications. Beirut, January 24-25, 1994.
192. R.Hunter, G. Eliot. Wind-Diesel Systems. Cambridge. University press. 1994.
193. J. Beurskens. The Development of the Wind Energy Technology and its Application in the Netherlands. Munchen, 16-17 March 1993.
194. “Экологически чистая энергетика” Концепция и краткое описание проектов Государственной научно-технической программы. ГКНТ СССР. -М: 1990.
195. Дейч М.Е. Техническая газодинамика “Энергия”, М. 1974, 592 с.
196. Гупта, Лилли, Сайрес. Закрученные потоки. “Мир”, 1987, 588 с.
197. Лойцянский Л.Е. Механика жидкости и газов. М., изд-во “Наука”, 1970, 847 с.
198. Меркулов А.П. Вихревой эффект и его применение в технике. М., “Машиностроение”, 1969, 182 с.
199. Райский Ю.Д., Тункель Л.Е. О влиянии конфигурации и длины вихревой трубы на процессы энергетического разделения газа. “Инженерно-физический журнал”, 1974, т.XXVII, №6, с.1128-1138.

WWW-ресурсы Internet в области технологий и систем использования энергии низкотемпертурных и возобновляемых источников

Содержание

1. DUAL-SOURCE HEAT PUMP

DUAL-SOURCE HEAT PUMP. Two products are discussed in this section: Energy Technologies Inc.

"Environs" System. Geothermal Technologies, Inc. Hybrid System.

http://www.nahb.com/research/homebase/newslttr/DUALSOUR.html - size 5K - 11-Apr-97 - English

2. International Ground Source Heat Pump Association Homepage

Geothermal Heat Pumps are a technology that save energy, money, and repairs, while providing

superior air-conditioning & heating comfort. If you are...

http://www.igshpa.okstate.edu/ - size 2K - 31-Jan-97 - English

3. IEA Heat Pump Centre

Welcome to the IEA Heat Pump Centre, the International Energy Agengy's information centre for heat

pumping technologies, applications and markets. The HPC.

http://www.heatpumpcentre.org/ - size 3K - 8-Apr-97 - English

http://194.178.172.87/ - size 3K - 1-Apr-97 - English

4. Florida Heat Pump - Welcome Page

Home Page for Florida Heat Pump

http://www.fhp-mfg.com/ - size 8K - 23-Apr-97 - English

5. Florida Heat Pump - HVAC NEWS DeMarco Article

Home Page. About FHP. Home Owner. Residential. Commercial. Geothermal. Water Heating. Case

Studies. Export. Who to Call. What's New. Site Map. Industry...

http://www.fhp-mfg.com/demarco/demarco.htm - size 18K - 18-Feb-97 - English

6. IEA Heat Pump Programme

Home | News |Shop | Library | About heat pumps | Network | catchword| Annex 18: Working Fluid

properties. Introduction. Annex 18: A global quest...

http://194.178.172.87/hpchpp1.htm - size 5K - 25-Oct-96 - English

7. Annex 23: Heat Pump Systems for Single-Room Applications

Home | News |Shop | Library | About heat pumps | Network | catchword| Heat Pump Systems for

Single-Room Applications. A Significant Market. While heat...

http://194.178.172.87/hpchpp6.htm - size 3K - 25-Oct-96 - English

8. Heat pump events

Home | Shop | News | Library | About heat pumps | Network | catchword| Agenda. IEA Heat Pump

Programme Events. CO. 2. Technologies in Heat Pumps and Air...

http://www.heatpumpcentre.org/hpcagnd.htm - size 24K - 14-Apr-97 - English

9. Heat Pump Dehumidification of Timber; Process Improvements

Heat Pump Dehumidification of Timber: Process Improvements. Word 6.0a Version. Paul Bannister

BSc(Hons) PhD. Bipan Bansal BE(Hons) PhD. Gerry Carrington...

http://pacwww.chch.cri.nz/ema/co_prof/paper96/133/pbbbcgzs.htm - size 24K - 23-Sep-96 - English

11. BRCS SERIES HEAT PUMP

D.E.S.Щ XII Heat Pump So sleek, so quiet...so energy efficient! 12 S.E.E.R. in Summer (Seasonal Energy

Efficiency Rating) Superior Heating Performance in..

http://www.evcon.com/des_xii.html - size 4K - 21-May-97 - English

12. NESC9521 HEAT_PUMP_MODEL,STEADY-STATE PERFORMANCE OF AIR-TO-AIR HEAT

PUMPS

See Authorization information. NESC9521 HEAT_PUMP_MODEL,STEADY-STATE

PERFORMANCE OF AIR-TO-AIR HEAT PUMPS 911014. Program not yet available. 1. NAME OR...

http://www.nea.fr/abs/html/nesc9521.html - size 5K - 11-Apr-97 - English

13. HEAT PUMP

The HEAT PUMP models of FUJICO operating in heating, cooling and dehumidifying mode have the

following advantages: Microcomputer control for perfect and...

http://athens.mbn.gr/fujico/heat-cool.html - size 3K - 20-Sep-96 - English

14. Super Heat Pump predicted diffusion

Heat Pump Market News. [Home ] | [catchword] | [News] Predicted diffusion of super heat pumps. Last

modified 27 April 1996.

http://194.178.172.87/newsfig1.htm - size 643 bytes - 29-Apr-96 - English

15. South Carolina Electric Heat Pump Association

Our mission is to promote the sale of electric heat pump systems though a network of qualified member

contractors who provide quality design,

http://www.scheatpump.com/ - size 3K - 2-May-97 - English

16. Heat Pump Inquiry Service

Enquiry Service. [Home ] | [catchword ] | [Information Services] The IEA Heat Pump Centre (HPC) is the

heart of a global network of individuals who have an.

http://www.heatpumpcentre.org/hpcinqs.htm - size 2K - 6-Aug-96 - English

17. IEA Heat Pump Centre

Events ] The heating, ventilation and airconditioning (HVAC) industry must respond to a variety of

demands from equipment purchasers and from society at...

http://www.heatpumpcentre.org/ws_e_in.htm - size 3K - 18-Dec-96 - English

18. CP&L Heat Pump Dealers

Dealer. Address. City/State. Zip. Phone. Aberdeen Electric Shop Inc. 114 Knight St. Aberdeen, NC.

28315. 910-944-1370. Scott's Mechanical Service Co. 9412.

http://www.cplc.com/2dealers.htm - size 20K - 30-Aug-96 - English

19. The Nordic heat pump competition

The Nordic heat pump competition. by Per Fahlйn, Swedish National Testing and Research Institute,

Sweden [Home ] | [Web site catchword] |...

http://caddet-ee.org/publications/nw296-9.htm - size 9K - 3-Jul-96 - English

20. Heat Pump Program

Welcome to the IEA Heat Pump Program U.S. National Team Home Page! The IEA Heat Pump

Program (Link to the IEA Heat Pump Program Home Page) U.S....

http://www.ornl.gov/USIEA/heat_pump_program.htm - size 2K - 21-May-97 - English

21. Heat Pump

http://www.scana.com/sce&g/home/script2/efcons01.htm - size 222 bytes - 29-Oct-96

http://www.scana.com/sce&g/home/script2/ecoper01.htm - size 222 bytes - 23-Oct-96

22. S.C. Electric Heat Pump Assn. - Distributor Members

Request Info - Return to HomePage - Send us E-Mail. Membership Directory Distributor Members.

Baker Brothers. CC Dickson. Charter Distributors. Climatic...

http://www.scheatpump.com/distributor.html - size 1K - 4-Jan-97 - English

23. Heat Pump Newsletter 1-96 summary

Home | Shop | News | Library | About heat pumps | Network | catchword| The topic for this issue: Systems

and applications. Heat pumps must never be...

http://194.178.172.87/hpc1-96.htm - size 4K - 23-Oct-96 - English

24. The heat pump network

Home | News | Shop | Library | About heat pumps | Network | catchword| The heat pump network. IEA

contacts for heat pumps. Heat pump Manufacturers Database.

http://heatpumpcentre.org/hpcntwk.htm - size 1K - 15-Apr-97 - English

25. IEA Heat Pump Programme

Home | News |Shop | Library | About heat pumps | Network | catchword| IEA Heat Pump Programme.

Introduction. Ongoing Annexes. List of Annexes. Proposed...

http://194.178.172.87/hpchpp.htm - size 5K - 18-Dec-96 - English

26. Heat Pump Applications

Heat Pump Applications. [Home ] | [catchword] | [More about Heat Pumps] Buildings. Systems. Heat

Sources. Heat and Cold Distribution Systems. Industry....

http://deltapoint-nl.com/ieacentres/hpc/hpcapps.htm - size 21K - 24-Sep-95 - English

27. Heat Pump Performance Evalulation - for HVAC Contractors

Request Information - Our qualifications? - Back to Menu Page. Heat Pump Performance Evaluation.

for HVAC Contractors. An ELECTRIC HEAT PUMP is comprised..

http://www.herritage.com/hppe-con.html - size 3K - 23-Apr-97 - English

28. Florida Heat Pump - Company Information Page

Home Page. About FHP. Home Owner. Residential. Commercial. Geothermal. Water Heating. Case

Studies. Export. Who to Call. What's New. Site Map. Industry...

http://www.fhp-mfg.com/general/fhp/fhp.htm - size 8K - 6-Mar-97 - English

29. Ground Source Heat Pump

Ground Source Heat Pump. IT HEATS. IT COOLS. IT'S RIGHT IN YOUR OWN BACKYARD.A Hot

Property. Ground source (geothermal) heat pumps are the most efficient..

http://www.nyseg.com/newnyseg/214a.htm - size 4K - 21-May-97 - English

31. Center for Excellence in Absorption Technology/Heat Pump Theory

Theory of Heat Pump Operation. Introduction. Vapor Compression System. Single Effect Absorption

System. Double Effect Absorption System. Triple Effect...

http://rclsgi.eng.ohio-state.edu/~christ-r/ceat/theory/theory.html - size 13K - 25-Jun-96 - English

32. BRCS SERIES HEAT PUMP

Suncutter™ Packaged Heat Pump Heating and Cooling . . .all in one package! 10 S.E.E.R. (Seasonal

Energy Efficiency Rating) 7.2 H.S.P.F. (Heating Season...

http://www.evcon.com/scutr10.html - size 4K - 21-May-97 - English

33. Heat Pump Technology

Home | News |Shop | Library | About heat pumps | Network | catchword| Heat Pump Technology.

Introduction. Vapour Compression. Absorption. Figures: Closed...

http://194.178.172.87/hpctek.htm - size 8K - 25-Oct-96 - English

34. CP&L Co. Tips For Your Heat Pump

Take these easy steps to keep your heat pump running at peak efficiency. You'll see the results on every

utility bill. Set the thermostat on a constant...

http://www.cplc.com/4tiphtpm.htm - size 5K - 30-Aug-96 - English

35. Heat Pump working fluids

Heat Pump working fluids. [Home] | [catchword] | [More about Heat Pumps] Introduction. HCFCs. HFCs.

Blends. Natural Working Fluids. Ammonia. Hydrocarbons...

http://deltapoint-nl.com/ieacentres/hpc/hpcwrkf.htm - size 11K - 3-Oct-95 - English

36. IEA Heat Pump Centre:1996 Products

Home | News | Shop | Library | About heat pumps | Network | catchword | 1996 Products. The following

books and software were released by the IEA Heat Pump..

http://heatpumpcentre.org/prod96.htm - size 7K - 7-Jan-97 - English

37. Compression/Resorption Heat Pump System

Compression/Resorption Heat Pump System. Cees H.M. Machielsen and Laure Itard. With the

compression/resorption cycle it is possible to follow the...

http://dutw444.wbmt.tudelft.nl/kk/comres.html - size 2K - 26-Mar-97 - English

38. Heat Pump Market News, figure 3

Home ] | [ catchword ] | [News] Unitary market tops 5 million. Cumulative development of heat delivered

by Austrian heat pump. Last modified August 1996.

http://194.178.172.87/nws2_3.htm - size 2K - 9-Aug-96 - English

39. IEA Heat Pump Programme News

Home | Shop | News | Library | About heat pumps | Network | catchword| Taken from IEA Heat Pump

Centre Newsletter Volume 15, No. 1, 1997, published March...

http://194.178.172.87/hpcnews5.htm - size 14K - 1-Apr-97 - English

40. IEA Heat Pump Centre

IEA Heat Pump Centre. [Home] | [catchword] Introduction. Contact information: Central and national

addresses. Joining information: how to become part of...

http://deltapoint-nl.com/ieacentres/hpc/hpcinfo.htm - size 8K - 2-Oct-95 - English

41. COP for an ideal heat pump

COP for an ideal heat pump. [Home ] | [catchword] Last modified 30 Septembe r 95.

http://deltapoint-nl.com/ieacentres/hpc/fig1perf.htm - size 617 bytes - 2-Oct-95 - Swedish

42. BRCS SERIES HEAT PUMP

Suncutter™ Packaged Heat Pump High efficiency heating and cooling...all in one package! 12 S.E.E.R.

(Seasonal Energy Efficiency Rating) 7.5 H.S.P.F....

http://www.evcon.com/suncuthp.html - size 5K - 22-May-97 - English

43. BRCS SERIES HEAT PUMP

Suncutter Packaged Heat Pump Heating and Cooling . . .all in one package! 10 S.E.E.R. (Seasonal

Energy Efficiency Rating) 7.2 H.S.P.F. (Heating Season...

http://www.nucomfort.com/sunHP.html - size 5K - 23-Aug-96 - English

44. BRCS SERIES HEAT PUMP

D.E.S. XII Heat Pump So sleek, so quiet...so energy efficient! 12 S.E.E.R. in Summer (Seasonal Energy

Efficiency Rating) Superior Heating Performance in...

http://www.nucomfort.com/12hp_copy.html - size 5K - 23-Aug-96 - English

45. Heat Pump Water Heater

Therma-Stor HP-120-90 Commercial Heat Pump Water Heater. Specification. 1-0 The Therma-Stor Heat

Pump Water Heater extracts waste heat from the ambient...

http://www.thermastor.com/hp-12090.html - size 6K - 6-Dec-96 - English

46. IEA Heat Pump Centre Order Form

IEA Heat Pump Centre. ORDER FORM. Please mail to: IEA Heat Pump Centre, P.O. Box 17, 6130 AA

Sittard, The Netherlands. or fax to: +31-46-4510 389. [ ]...

http://deltapoint-nl.com/ieacentres/hpc/oform.htm - size 2K - 3-Oct-95 - English

47. IEA Heat Pump Programme

IEA Heat Pump Programme. [Home ] | [catchword] Introduction. Annex 16: The IEA Heat Pump Centre.

Annex 18: Working Fluid properties. Annex 20: Working...

http://deltapoint-nl.com/ieacentres/hpc/hpchpp.htm - size 2K - 2-Oct-95 - English

48. IEA Heat Pump Centre

Welcome to the IEA Heat Pump Centre, the International Energy Agengy's information centre for heat

pumping technologies, applications and markets. The HPC.

http://www.heatpumpcentre.org/hpchome.htm - size 3K - 18-Dec-96 - English

49. New IEA Heat Pump Centre Publications

New IEA Heat Pump Centre Publications. [Home ] | [catchword] | [News] Industrial Heat Pumps:

Experiences, Potential and Global Environmental Benefits. An...

http://deltapoint-nl.com/ieacentres/hpc/hpcnews7.htm - size 7K - 3-Oct-95 - English

50. IEA Heat Pump Programme Library

Home | News | Shop | About heat pumps | Network | catchword| IEA Heat Pump Programme Library. The

IEA Heat Pump Programme Library is a database of over1000.

http://194.178.172.87/hpccore1.htm - size 3K - 23-Oct-96 - English

51. Footnote (c) to Ground-Source Heat Pump FTA

c) For more information on the various terms used to define efficiency in HVAC systems, see Appendix

C.

http://www.pnl.gov/fta/2_foot_c.htm - size 232 bytes - 2-Feb-97 - English

52. IEA Heat Pump Programme

Home | News |Shop | Library | About heat pumps | Network | catchword| IEA contacts. Use the table to

find contact people in the member countries of the IEA.

http://194.178.172.87/hpcnet.htm - size 16K - 14-Apr-97 - English

53. COMFORTMAKER FBY SERIES HEAT PUMP

FBY SERIES HEAT PUMP. A Bargain In Any Season! The COMFORTMAKER FBY series heat

pump provides the heating and cooling value being demanded by more and...

http://www.icglink.com/comfortmaker/cfby.html - size 4K - 21-Oct-96 - English

54. Heat Pump working fluids

Home | News |Shop | Library | About heat pumps | Network | catchword| Heat pump working fluids.

Introduction. HCFCs. HFCs. Blends. Natural Working Fluids:..

http://194.178.172.87/hpcwrkf.htm - size 11K - 25-Oct-96 - English

55. How Does a Heat Pump Work?

Heat Pumps. How Does a Heat Pump Work? As the term "pump" implies, a heat pump moves heat from

one place to another. In the winter, it moves heat from...

http://www.energyoutlet.com/res/heatpump/how.html - size 5K - 4-Feb-97 - English

56. Rock Springs Elementary School Geothermal Heat Pump

Rock Springs School Digs Deep for HVAC Savings. When the Lincoln County School System decided

to rebuild Rock Springs Elementary School in Denver, NC, its.

http://www.dukepower.com/mktg/current/rksprngs.htm - size 4K - 13-Nov-95 - English

57. Florida Heat Pump - Geothermal Pitfalls Article

Home Page. About FHP. Home Owner. Residential. Commercial. Geothermal. Water Heating. Case

Studies. Export. Who to Call. What's New. Site Map. Industry...

http://www.fhp-mfg.com/general/pitfalls/pitfalls.htm - size 17K - 17-Feb-97 - English

58. The Nordic heat pump competition

The Nordic heat pump competition. Figure 1: Coefficients of performance of the winning heat pumps.

IVT has an indirect, pump-fed brine system and Eufor...

http://caddet-ee.org/publications/296-sw1.htm - size 751 bytes - 29-Jun-96 - English

59. Heat Pump Performance

Home | News |Shop | Library | About heat pumps | Network | catchword| Heat pump performance.

Performance indicators. Factors affecting heat pump...

http://www.heatpumpcentre.org/hpcperf.htm - size 6K - 25-Oct-96 - English

60. Heat Pump News

Home | Shop | Library | About heat pumps | Network | catchword| General news. News on technology &

applications. Working fluids news. Heat pump market..

http://www.heatpumpcentre.org/hpcnews.htm - size 1K - 1-Apr-97 - English

61. IEA Heat Pump Programme

Home | News |Shop | Library | About heat pumps | Network | catchword| Proposed Annexes. Background.

Low Temperature Low-Cost Heat Pump Heating System,...

http://www.heatpumpcentre.org/hpchpp5.htm - size 15K - 18-Dec-96 - English

62. ETRC - Geothermal Heat Pump

Main Menu. General Information. ETRC Tour. Technologies. Manufacturers & Partners. Seminars &

Training. Geothermal Heat Pump. HOW IT WORKS...

http://www.teco.net/etrc/ETGthrmlHP.html - size 5K - 7-Mar-97 - English

63. Dual Fuel Heat Pump

Dual-Fuel Heat Pump A high-performance Hybrid. Operating on the same principle as a refrigerator, a

heat pump can either cool or heat air by extracting...

http://www.cvps.com/custsrv/busns/programs/dualfuel.html - size 3K - 22-May-97 - English

64. Absorption heat pump

Home | News |Shop | Library | About heat pumps | Network | catchword| More about Heat Pumps.

Absorption heat pump. Last modified October 96.

http://www.heatpumpcentre.org/fig2.htm - size 1K - 25-Oct-96 - English

65. Florida Heat Pump - Factory Expansion

Home Page. About FHP. Home Owner. Residential. Commercial. Geothermal. Water Heating. Case

Studies. Export. Who to Call. What's New. Site Map. Industry...

http://www.fhp-mfg.com/factory/factory.htm - size 7K - 6-Mar-97 - English

66. S.C. Electric Heat Pump Assn. - Why use one of our Contractor Members?

Request Info - Return to HomePage - Send us E-Mail. Why do business with an... SCEHPA Member

Contractor? Take comfort in our committment to you. The South.

http://www.scheatpump.com/why.html - size 5K - 4-Jan-97 - English

67. IEC heat pump

Institute of Energy Processing and Chemical Engineering. Diese Seite in Deutsch. Practical...

http://www.tu-freiberg.de/~wwwiec/wpumpe_engl.html - size 3K - 31-Jan-97 - English

68. New IEA Heat Pump Centre Publications

New IEA Heat Pump Centre Publications. [Home ] | [catchword] | [News] Annex Reports. International

Status Report on Compression Systems with Natural...

http://194.178.172.87/hpcnews7.htm - size 11K - 14-Oct-96 - English

69. CP&L Heat Pump Dealers

Dealer. Address. City/State. Zip. Phone. Brown Heating & Air Cond. S. Morgan Ave. Andrews, SC.

29510. 803-264-8658. Jones Heating & A/C. 3811 Horse Pen...

http://www.cplc.com/2dealrsc.htm - size 23K - 3-Mar-97 - English

70. Geothermal Heat Pump Conference 1995 Proceedings

Geothermal Heat Pump Conference 1995 Proceedings. The following files are in postcript format, click

on the highlighted word to download. If your browser..

http://styx.geo-phys.stockton.edu/proced/catchword.html - size 4K - 10-Mar-97 - English

71. Heat Pump Centre

Heat Pump Centre. an International Energy Agency Information Centre. The IEA Heat Pump Centre

(HPC) works to accelerate the implementation of heat pump...

http://www.etde.org/html/etde/abtetde/hpc.html - size 1K - 6-Jan-97 - English

72. Heat Pump Association Directory of Members

The Federation of Environmental Trade Associates

http://www.feta.co.uk/hpadir.html - size 5K - 6-Mar-97 - English

73. BRCS SERIES HEAT PUMP

Cooler™ X Heat Pump So small, so quiet...so aerodynamic! 10 S.E.E.R. in Summer (Seasonal Energy

Efficiency Rating) Economical Heating Performance in...

http://www.evcon.com/hp_broc.html - size 4K - 22-May-97 - English

74. IEA Heat Pump Centre

Home |News | Shop | Library | About heat pumps | Network | catchword | Introduction. Background How

the HPC can make better use of resources. Role and...

http://194.178.172.87/hpcinfo.htm - size 8K - 25-Oct-96 - English

75. FEMP - FTA Residential Heat Pump Water Heaters

U.S. Department of Energy. Residential Heat Pump Water Heaters. Heat pump water heaters are an

energy-efficient way to heat water with electricity,...

http://www.eren.doe.gov/femp/water_heat.html - size 2K - 15-May-97 - English

76. S.C. Electric Heat Pump Assn. - Utility Members

Request Info - Return to HomePage - Send us E-Mail. Membership Directory Utility Members. Carolina

Power & Light Company. Central Electric Cooperative....

http://www.scheatpump.com/utility.html - size 901 bytes - 14-May-97 - English

77. IEA Heat Pump Programme

Home | News |Shop | Library | About heat pumps | Network | catchword| IEA Heat Pump Programme

Annexes. Summary of on-going IEA Heat Pump Programme...

http://www.heatpumpcentre.org/hppoax.htm - size 3K - 18-Dec-96 - English

78. IEA Heat Pump Programme Library titles

IEA Heat Pump Programme Library titles. [Home] | [catchword] Common Study on Advanced Heat Pump

Systems: International Energy Agency Programme of Research..

http://www.heatpumpcentre.org/hpcbib.htm - size 104K - 6-Aug-96 - English

79. Heat Pump Water Heater

Therma-Stor HP-120-75 Commercial Heat Pump Water Heater. Specification. 1-0 The Therma-Stor Heat

Pump Water Heater extracts waste heat from the ambient...

http://www.thermastor.com/hp-12075.html - size 4K - 6-Dec-96 - English

80. Exhaust Air Heat Pump Study

Study Shows Exhaust Air Heat Pumps Are Reliable and Efficient. Performance Energy Use and Savings

Cost and Savings Ventilation Effectiveness Customer...

http://www.oikos.com/esb/41/eahpstudy.html - size 12K - 4-Feb-97 - English

81. Heat Pump Newsletter 1-96 summary

Home | Shop | News | Library | About heat pumps | Network | catchword| The topic for this issue: Natural

Working Fluids. Because they occur in nature,...

http://194.178.172.87/hpc2-96.htm - size 3K - 23-Oct-96 - English

82. DOE/ORNL Heat Pump Model

Energy Efficiency and Renewable Energy Program. ORNL Software Helps Industry Design Better Heat

Pumps. In the late 1970s, ORNL began work on developing...

http://www.ornl.gov/~vhk/success/hpm.html - size 3K - 23-May-97 - English

83. Warren RECC - energy right Heat Pump Loan Program

energy right Heat Pump Loan Program. Buy this heating system and get this cooling system absolutely

free. Nothing is more efficient than the heating and...

http://www.wrecc.com/hplp.html - size 4K - 8-Feb-97 - English

84. Heat Pump regulations and standards

Heat Pump regulations and standards. [Home ] | [catchword ] | [Information Services] [to be completed ...]

Last modified 20 September 95.

http://www.heatpumpcentre.org/hpccanl.htm - size 767 bytes - 6-Aug-96 - English

85. OglethorpePower: The Choice Heat Pump

Save up to 30% on Your Cooling and Heating Costs. What are the benefits? Save up to 50% on cooling

costs by up-grading the cooling system. Increase the...

http://204.243.127.100/res_prog/chp.htm - size 3K - 25-Feb-97 - English

86. Florida Heat Pump - Home Owner Page

nbsp; Home Page. About FHP. Home Owner. Residential. Commercial. Geothermal. Water Heating.

Case Studies. Export. Who to Call. What's New. Site Map....

http://www.fhp-mfg.com/homeowner/homeowner.htm - size 12K - 23-Apr-97 - English

87. Florida Heat Pump - Vertical Unit

Home Page. About FHP. Home Owner. Residential. Commercial. Geothermal. Water Heating. Case

Studies. Export. Who to Call. What's New. Site Map. Industry...

http://www.fhp-mfg.com/commercial/vertical/vertical.htm - size 6K - 16-Mar-97 - English

88. Heat Pump Water Heater

Therma-Stor HP-120-18-30 Commercial Heat Pump Water Heater. Specification. 1-0 The heat pump uses

a small refrigeration compressor to extract heat from...

http://www.thermastor.com/hp-12018.html - size 4K - 6-Dec-96 - English

89. Wall Mount (Dual Zone) Heat Pump

Dual Zone) Heat Pump. SYSTEM MODEL NO. M24DYC. PERFORMANCE RATINGS. UNITS.

SYSTEM 1. SYSTEM 2. TOTAL. Cooling Capacity. BTU/h. 11400/11200. 11400/11200....

http://www.twinco.com/hsc/wallmountdz.html - size 13K - 1-May-96 - English

90. BRCS SERIES HEAT PUMP

Cooler X Heat Pump So small, so quiet...so aerodynamic! 10 S.E.E.R. in Summer (Seasonal Energy

Efficiency Rating) Economical Heating Performance in Winter.

http://www.nucomfort.com/hp10.html - size 5K - 23-Aug-96 - English

91. Heat Pump Systems (AC108)

Heat Pump Systems (AC108) 4 Credit Hours, 90 Clock Hours Operation, servicing, repairing and

troubleshooting heat pumps and electrical heat strips....

http://www.utiedu.com/course/ac/ac108.html - size 1K - 5-Jul-96 - English

92. WHAT'S A HEAT PUMP?

WHAT'S A HEAT PUMP? Back to Jean Heneghan's Homepage. A heat pump is like a central air

conditioning system, with an outdoor compressor and an indoor...

http://www.llx.com/~jeanh/heatpump.html - size 4K - 26-Apr-97 - English

93. VEC Heat Pump Program FAQ

VEC Heat Pump Program and New Homes Options. Click here for information about the energy right

New Home Program Frequently Asked Heat Pump Program...

http://www.vec.org/heat.htm - size 14K - 8-Jan-97 - English

94. Closed cycle, engine driven vapour compression heat pump

Home | News |Shop | Library | About heat pumps | Network | catchword| More about Heat pump

technology. Closed cycle, engine driven vapour compression heat..

http://194.178.172.87/fig1.htm - size 1K - 25-Oct-96 - English

95. Heat pump market news

Home | Shop | News | Library | About heat pumps | Network | catchword| Heat pump market news. Taken

from IEA Heat Pump Centre Newsletter Volume 15, No. 1,..

http://194.178.172.87/hpcnews4.htm - size 6K - 1-Apr-97 - English

96. S.C. Electric Heat Pump Assn. - LinksPage

Request Info - Return to HomePage - Send us E-Mail. LinksPage. Air Conditioning Contractors of

America (ACCA) Air Conditioning & Refrigeration Institute...

http://www.scheatpump.com/links.html - size 2K - 10-Jan-97 - English

97. S.C. Electric Heat Pump Assn. - Duct Cleaning Paper

Request Info - Return to HomePage - Send us E-Mail. by Jim Herritage, CEM Editorial: Duct Cleaning

- The Rest of the Story. October 11, 1993 - Tight...

http://www.scheatpump.com/ducts.html - size 6K - 19-Dec-96 - English

98. Heat Pump Performance Evaluation - For Electric Marketing Reps.

Request Information - Our qualifications? - Back to Menu Page. Heat Pump Performance Evaluation.

for Electric Marketing Representatives. Increasingly,...

http://www.herritage.com/hppe-ue.html - size 2K - 9-Jan-97 - English

99. Custom Care Pools, Heat Pump

e-mail ccpools@netpass.com. (407) 330-5110. Deck, Tile and Pool Remodeling Weekly Maintenance

Pressure Cleaning. Your friend in the pool business. The...

http://www.customcarepools.com/heatpump.html - size 2K - 17-Sep-96 - English

100. IEA Heat Pump Programme Library

IEA Heat Pump Programme Library. [Home] | [catchword] The IEA Heat Pump Programme Library is a

database of almost 1000 documents on heat pumps and related..

http://deltapoint-nl.com/ieacentres/hpc/hpccore1.htm - size 2K - 2-Oct-95 - English

101. EPRI Geothermal Heat Pump Home Page

Geothermal Heat Pump Page. This web site is a service of the Electric Power Research Institute's

Residential Business Unit. A key feature is the EPRI...

http://www.eprighp.com/ - size 6K - 13-May-97 - English

102. How a Geothermal Heat Pump Works.....

The earth remains at a relatively constant temperature throughout the year, warmer than the air above

it during the winter and cooler in the summer, just..

http://www.igshpa.okstate.edu/Residential%20Brochure/How_it_works.html - size 3K - 22-Jan-97 - English

103. Super Efficiency with XL 1600 Packaged Heat Pump

The Right System. The Right Dealer. Why Trane? Home Comfort Institute. Energy Star. SM. Products

XL 1600 Heat Pump. Frequently Asked Questions. Trane and..

http://www.trane.com/res/esxl1600.html - size 6K - 19-Nov-96 - English

104. IEA Heat Pump Programme: Annex 24

Home | News |Shop | Library | About heat pumps | Network | catchword | Annex 24 - Ab-sorption

Machines for Heating and Cooling in Future Energy Systems....

http://www.heatpumpcentre.org/annex24.htm - size 2K - 7-Jan-97 - English

105. Florida Heat Pump - Residential Products Page

Home Page. About FHP. Home Owner. Residential. Commercial. Geothermal. Water Heating. Case

Studies. Export. Who to Call. What's New. Site Map. Industry...

http://www.fhp-mfg.com/res_products/res_products.htm - size 9K - 6-Mar-97 - English

106. TEMPSTAR VILLAGER HPS SERIES HEAT PUMP

VILLAGER. Щ HPS SERIES HEAT PUMP. Growing In Popularity With America's Home Builders.

The TEMPSTAR Villager series heat pump provides the heating and.

http://www.icglink.com/tempstar/tvillhp.html - size 4K - 6-Nov-96 - English

107. Heat Pump Newsletter summary

IEA Heat Pump Newsletter Vol.13, issue 3 summary. [Home] | [catchword] | [HPC services] Here is a

summary of the catchword of the Heat Pump Centre...

http://www.heatpumpcentre.org/hpc3_95.htm - size 3K - 7-Oct-95 - English

108. C & I Electric Heat Pump Option Program

Commercial & Industrial Electric Heat Pump Option Program. CLEARANCE SALE! 75% OFF.

AFTER MARCH 30, 1997, THIS ITEM WILL NO LONGER BE AVAILABLE! ORDER.

http://www.eei.org/CSM/tec/catalog/cnihpo.htm - size 5K - 24-Feb-97 - English

109. HEAT PUMP

Pool Mart, your online swimming pool and spa supply source. Air Energy Heat Pump for swimming

pools.

http://www.poolmart.com/airenerg.htm - size 5K - 28-Feb-97 - English

110. Metal Hydride heat pump, thermal storage system

Metal Hydride heat pump, thermal storage system. The hydrogen absorption process is exothermic, and

the hydrogen desorption process is endothermic. The...

http://www.jmc.co.jp/e2213kino.htm - size 4K - 13-Jan-97 - English

111. Air Conditioner or Heat Pump with Improved Condensate Disposal

ESID. 0751X. Tech. Area. Miscellaneous Technologies. Title. Air Conditioner or Heat Pump with

Improved Condensate Disposal. Inventor(s): (Name, phone,...

http://www.miep.org/idd/miscellaneous/0751X.html - size 898 bytes - 9-Feb-96 - English

112. Heat Pump Market News, figure 1

Unitary market tops 5 million. [Home ] | [catchword] | [News] US air-to-air heat pump shipments. Last

modified August 1996.

http://194.178.172.87/nws2_1.htm - size 1K - 6-Aug-96 - English

113. Coast Electric Power Association - heat_pump_finance

Heat Pump Finance. Coast Electric can make your upgrade to a high efficient heat pump pain-free and

simple through our Heat Pump Finance Program....

http://www.coastepa.com/heat_pump_finance.html - size 2K - 22-May-97 - English

114. Heat Pump manufacturers

Home | News |Shop | Library | About heat pumps | Network | catchword| List of heat pump manufacturers.

Manufacturers of heat pumps have been invited to...

http://www.heatpumpcentre.org/manlst.htm - size 1K - 21-Mar-97 - English

115. Authorized dealerstops heat pump hell

Last modified: 3/27/96. Authorized dealer stops heat pump hell. ractically every part on my heat pump

has been replaced since the unit was installed about.

http://www.ottawacitizen.com/columnis/cote/mar27/mar27.html - size 6K - 28-Jan-97 - English

116. IEA Heat Pump Programme

Home | News |Shop | Library | About heat pumps | Network | catchword| Annex 22: Natural Working

Fluids. Introduction. The Natural Way (background and...

http://194.178.172.87/hpchpp4.htm - size 5K - 14-Apr-97 - English

117. Gas Heat Pump

http://www.scana.com/SCE&G/HOME/script2/ehghp01.htm - size 226 bytes - 23-Oct-96

118. Heat Pump Technology News, figure 1

Home ] | [ catchword ] | [News] Fish kept warm with 70% less energy. Outline of the heat pump system for

fish breeding. Last modified August 1996.

http://194.178.172.87/nws3_1.htm - size 2K - 9-Aug-96 - English

119. LES - Electric Heat Pump

Customer Services. THE ELECTRIC HEAT PUMP. catchword. One System For Year-Round Comfort,

Economy, and Efficiency. Types of Electric Heat Pumps. How You Can.

http://www.les.lincoln.ne.us/cust/heatpump.htm - size 14K - 19-May-97 - English

120. Heat Pump Performance

Heat Pump Performance. [Home ] | [catchword] | [More about Heat Pumps] Performance indicators.

Factors affecting heat pump performance Figure 1:...

http://deltapoint-nl.com/ieacentres/hpc/hpcperf.htm - size 6K - 3-Oct-95 - English

121. Florida Heat Pump - What's New Page

Home Page. About FHP. Home Owner. Residential. Commercial. Geothermal. Water Heating. Case

Studies. Export. Who to Call. What's New. Site Map. Industry...

http://www.fhp-mfg.com/new/new.htm - size 8K - 10-Mar-97 - English

122. Florida Heat Pump -

Home Page. About FHP. Home Owner. Residential. Commercial. Geothermal. Water Heating. Case

Studies. Export. Who to Call. What's New. Site Map. Industry...

http://www.fhp-mfg.com/whotocall/whotocall_res.htm - size 48K - 26-Mar-97 - English

123. IEA Heat Pump Centre Order Form

IEA Heat Pump Centre. ORDER/INFORMATION FORM. Please print and mail to: IEA Heat Pump

Centre, P.O. Box 17, 6130 AA Sittard, The Netherlands. or fax to:...

http://www.heatpumpcentre.org/oform.htm - size 4K - 7-Jan-97 - English

124. Reports for main topic "heat pump"

Reports for main topic "heat pump". [Index] [Emner] [(Topics)] [Nye rapporter(Recent reports)]

[Institutt(Institutes)] STF11 A95116 : Eggen G, Eikevik T:..

http://www.sintef.no/rapporter/m-topics/heat_pump.html - size 12K - 17-Mar-97 - Norwegian

125. 0195 Ground Source Heat Pump Sources

May 1996. Who Makes Ground Source Heat Pumps. Addison Products (407) 2920-4400. Bard

Manufacturing (419) 636-1194 Carrier Corporation (317)...

http://www.builderonline.com/builder/monthly/jun96/heatbar2.htm - size 2K - 30-May-96 - English

126. Heat Pump Improvement Idea for Free Power!

RETURN to Main Page] YES! I believe FREE ENERGY is possible! Condiser the following... Thomas

Edison, I believe, had a sound idea, which was quickly...

http://www.giftgiver.com/heat.html - size 10K - 8-Apr-97 - English

127. SMP -- Advanced Heat Pump and Cooling Systems

Next / Prior / Project Summary / SMP Overview. RESIDENTIAL AND COMMERCIAL MARKETS:

ADVANCED HEAT PUMP AND COOLING SYSTEMS. Project: 80016 Period: 10/1/88..

http://www.smp.igt.org/80016.htm - size 3K - 21-Apr-97 - English

128. Heat Pump Newsletter current issue summary

Home | News |Shop | Library | About heat pumps | Network | catchword| Volume 14, No. 3/96. Topic for

this issue: Heat Pumps in Commercial Buildings....

http://heatpumpcentre.org/hpc3_96.htm - size 4K - 23-Oct-96 - English

129. Heat Pump Centre Brochures

Heat Pump Centre Brochures. [Home ] | [catchword ] | [Information Services] HPC brochures present

concise and clear information on heat pumps in an...

http://deltapoint-nl.com/ieacentres/hpc/hpcbrocs.htm - size 3K - 2-Oct-95 - English

130. Closed cycle vapour compression heat pump

Closed cycle vapour compression heat pump. [Home ] | [catchword] Last modified 20 September 95.

http://deltapoint-nl.com/ieacentres/hpc/fig1.htm - size 643 bytes - 2-Oct-95 - English

131. Heat Pump: Royal Air Systems, Inc. ( Boston Metropolitan Area)

A High Efficiency Lennox Heat Pump Installed By Royal Air Systems, Inc. Provides Comfort And

Savings! Efficiency... Royal Air Systems, Inc. uses high...

http://www.royalairsystems.com/heat_pump.html - size 2K - 21-Aug-96 - English

132. Heat Pump News

Heat Pump News. [Home ] | [catchword] General. Markets. Technology. Working Fluids. IEA Heat Pump

Programme news & activities: New publications. Last...

http://deltapoint-nl.com/ieacentres/hpc/hpcnews.htm - size 1K - 3-Oct-95 - English

133. Heat Pump Water Heater

Therma-Stor HP-120-27 Commercial Heat Pump Water Heater. Specification. 1-0 The Therma-Stor Heat

Pump Water Heater extracts waste heat from the ambient...

http://www.thermastor.com/hp-12027.html - size 4K - 6-Dec-96 - English

134. How to Properly Maintain a Heat Pump

How to properly maintain a Heat Pump. Owner maintenance for a heat pump system is the same as for a

central air conditioning system. After first shutting..

http://www.peco.libertynet.org/home/htpump1.htm - size 3K - 24-May-97 - English

135. Heat Pump Thermal Energy Storage System

ESID. 4560X. Tech. Area. Miscellaneous Technologies. Title. Heat Pump Thermal Energy Storage

System. Inventor(s): (Name, phone, fax) Tomlinson J. J.,...

http://web.miep.org/idd/miscellaneous/4560X.html - size 829 bytes - 9-Feb-96 - English

136. Heat Pump Centre Brochures

Home | News |Shop | Library | About heat pumps | Network | catchword| HPC Brochures. HPC brochures

present concise and clear information on heat pumps in...

http://heatpumpcentre.org/hpcbrocs.htm - size 4K - 7-Jan-97 - English

137. Heat Pump Specifications without Tables

CII Menu ~ Global Menu ~ Mini-Splits ~ Contura Heat Pump Specifications ] Heat Pump

Specifications for the 230/1/50 - 230/1/60. Contura 1.0. Model...

http://www.trane.com/global/heat1.html - size 3K - 5-Sep-96 - English

138. IEA Heat Pump Centre, Sittard, the Netherlands

IEA Heat Pump Centre, Sittard, the Netherlands. The IEA Heat Pump Centre is the focal point for the

exchange of information on heat pump technology...

http://www.caddet.co.uk/re/sittard.htm - size 1K - 26-Mar-97 - English

139. GREENTIE Technology Directory: Heat Pump Water Heaters

Heat Pump Water Heaters. Introductory article [83 kbytes] Technology summary [10 kbytes] Literature

abstracts [27 kbytes] Show up to. 10. 100. All....

http://194.178.172.97/HPWH.htm - size 2K - 24-May-97 - English

140. S.C. Electric Heat Pump Assn. - 1997 Indoor Comfort Institute Offerings

Request Info - Return to HomePage - Send us E-Mail. Indoor Comfort Institute 1997 Educational

Programs. Strategic Planning: Creating the Future of Your...

http://www.scheatpump.com/ici.html - size 10K - 10-Jan-97 - English

141. So . . . What Is a Heat Pump?

SO . . . WHAT IS A HEAT PUMP? GOAL: The student will understand how a heat pump operates to

heat and cool a home. OBJECTIVES: The student will be able to:.

http://ecep1.usl.edu/ecep/home/d/d.htm - size 9K - 20-May-97 - English

142. Update / Point Lepreau heat pump failure

Update / Point Lepreau heat pump failure. NB Power. NB 446. Oct. 18, 1995. FREDERICTON (CNB)

-- The Point Lepreau Generating Station is expected to be...

http://www.gov.nb.ca/cnb/news/nbp/0446nb5e.htm - size 2K - 24-May-97 - English

143. Transmission shop adopts heat pump technology

Transmission shop adopts heat pump technology. High-efficiency heat pump technology has been

promoted by electric cooperatives for years. Now it's being...

http://www.basinelectric.com/news/heatpump.htm - size 3K - 27-Mar-97 - English

144. WFI Premier Plus on-demand heat pump water heater

Product Description: Premier Plus on-demand heat pump water heater. Application Flexibility. Can

utilize an existing or new earth loop and can work in...

http://www.waterfurnace.com/pplus.htm - size 3K - 30-Sep-96 - English

145. Florida Heat Pump - Industry Links Page

nbsp; Home Page. About FHP. Home Owner. Residential. Commercial. Geothermal. Water Heating.

Case Studies. Export. Who to Call. What's New. Site Map....

http://www.fhp-mfg.com/links/links.htm - size 10K - 10-Mar-97 - English

146. EDPAC Products - Edpac Control Heat Pump Typical Unit Details

EDPAC Climate Control Heat Pump. Typical Unit Details For The Edpac Climate Control Heat Pump.

Dimensions. The dimensions for the...

http://www.edpac.com/champignaire.htm - size 2K - 11-Apr-97 - English

147. Maintaining an Electric Heat Pump

Maintaining an Electric Heat Pump. By changing or washing the air filter on your electric heat pump

about once a month, you'll prolong...

http://www.bhglive.com/homeimp/docs/v0000345.htm - size 4K - 3-Apr-97 - English

148. Heat pump technology news

Home | Shop | News | Library | About heat pumps | Network | catchword| Heat pump technology news.

Taken from IEA Heat Pump Centre Newsletter Volume 15, No..

http://194.178.172.87/hpcnews2.htm - size 16K - 1-Apr-97 - English

149. The IEA Heat Pump Centre info shop

Home | News |Shop | Library | About heat pumps | Network | catchword| The IEA Heat Pump Centre info

shop. Welcome to the IEA Heat Pump Centre info shop. On.

http://heatpumpcentre.org/hpcshop.htm - size 4K - 7-Jan-97 - English

150. S.C. Electric Heat Pump Assn. - Archives

Request Info - Return to HomePage - Send us E-Mail. Archived Information. Editorials. Duct Cleaning

- The Rest of the Story. Ductwork and the Contractor...

http://www.scheatpump.com/archives.html - size 780 bytes - 30-Dec-96 - English

151. Search in the IEA Heat Pump Programme Library

Search in the IEA Heat Pump Programme Library. You can use 'AND' and 'OR' between your

keywords; 'AND' applies by default. By finishing your keyword with..

http://heatpumpcentre.org/search.htm - size 1K - 6-Aug-96 - English

152. OglethorpePower: Heat Pump

Electric Heat Pump. What are the benefits? One system that cools and heats your home. Up to 300

percent more efficient than other heating systems....

http://204.243.127.100/res_prog/hp.htm - size 3K - 25-Feb-97 - English

153. IEA Heat Pump Centre

Welcome to the Heat Pump Centre, the IEA Information Centre for heat pumping technologies,

applications and markets. The HPC operates worldwide via a...

http://deltapoint-nl.com/ieacentres/hpc/hpchome.htm - size 2K - 2-Oct-95 - English

154. Florida Heat Pump - Welcome Page

Home Page. About FHP. Home Owner. Residential. Commercial. Geothermal. Water Heating. Case

Studies. Export. Who to Call. What's New. Site Map. Industry...

http://www.fhp-mfg.com/disclaimer/disclaimer.htm - size 7K - 12-Feb-97 - English

155. Heat Pump Programme News

Heat Pump Programme News. [Home ] | [catchword] | [News] Compression Systems with Natural Working

Fluids: Annex 22. Activities in Annex 22. Workshop....

http://deltapoint-nl.com/ieacentres/hpc/hpcnews5.htm - size 7K - 3-Oct-95 - English

156. What are my YORK Heat Pump Choices?

What Are My YORK Heat Pump Choices? YORK offers a wide variety of Residential Split System Heat

Pumps in different sizes and efficiencies: YORK Triathlon..

http://www.york.com/UPG/heatpump/htpump.htm - size 2K - 18-Feb-97 - English

157. EDPAC Products - Environmental Cooling - Control Heat Pump

Environmental Cooling - Control Heat Pump. Enviromental Cooling. The EDPAC range of

environmental cooling units is a range of heat pump units which were...

http://www.edpac.com/enviroment.htm - size 5K - 11-Apr-97 - English

158. Heat Pump Technology

Heat Pump Technology. [Home ] | [catchword] | [More about Heat Pumps] Introduction. Vapour

Compression. Absorption. Figures: Closed cycle vapour...

http://deltapoint-nl.com/ieacentres/hpc/hpctek.htm - size 7K - 3-Oct-95 - English

159. Magnetic Heat Pump Containing Flow Diverters

Magnetic Heat Pump Containing Flow Diverters. A proposed magnetic heat pump would contain flow

diverters for suppression of undesired flows. If left...

http://technology.ksc.nasa.gov/WWWaccess/95report/mef/me01.html - size 4K - 23-May-96 - English

160. S.C. Electric Heat Pump Assn. - Heating Degree Days

Request Info - Return to HomePage - Send us E-Mail. Heating Degree Days. Heating Degree Days

indicate the amount of cold weather occuring during a typical.

http://www.scheatpump.com/hdd.html - size 1K - 3-Jan-97 - English

161. CP&L Heat Pump Dealers

Dealer. Address. City/State. Zip. Phone. Stephenson's Electric. 14711 Hwy. 210. Angier, NC. 27501.

919-894-3267. Total comfort. PO Box 336. Atlantic...

http://www.cplc.com/2dealere.htm - size 48K - 30-Aug-96 - English

162. Heat Pump Features

Heat Pumps. Heat Pump Features. Supplemental heat lockout. Since you want to keep your heating

costs low, you don't want your supplemental heat to come on.

http://www.energyoutlet.com/res/heatpump/features.html - size 8K - 4-Feb-97 - English

163. Water Source Heat Pump

Equipment ~ Unitary Products ~ Water Source Heat Pumps And The Art Of Choosing A Better

Heating/Cooling System. ] uite a bit. In fact, you'll discover...

http://www.trane.com/comm/waterpump.html - size 4K - 3-Sep-96 - English

164. How does a heat pump work?

How does a heat pump work? The most common heat pump is the air source heat pump. In the summer

warm air is collected from inside the home and pumped...

http://www.tu.com/heet/eeguide.htm - size 2K - 18-Jun-96 - English

165. More Heat Pump Features

Heat Pumps. More Heat Pump Features. Safety switches. To prevent compressor damage, a heat pump

should have pressure sensors that indicate either...

http://www.energyoutlet.com/res/heatpump/features2.html - size 4K - 4-Feb-97 - English

166. S.C. Electric Heat Pump Assn. - Q&A about Heat Pumps

Request Info - Return to HomePage - Send us E-Mail. Questions & Answers about... The Electric Heat

Pump. Today's homeowner is better informed and more...

http://www.scheatpump.com/qanda.html - size 6K - 3-Jan-97 - English

167. Roof Top Water Source Heat Pump Units

AAF Rooftop Water Source Heat Pumps. Engineering Guide Specifications. General. Contractor shall

furnish and install (downflow)(horizontal) rooftop water..

http://www.brakeandhegyan.com/rtuwshp.html - size 8K - 30-Jul-96 - English

168. Heat Pump Inquiry Service

Inquiry Service. [Home ] | [catchword ] | [Information Services] The IEA Heat Pump Centre (HPC) is the

heart of a global network of individuals who have an.

http://deltapoint-nl.com/ieacentres/hpc/hpcinqs.htm - size 1K - 3-Oct-95 - English

169. BRCS SERIES HEAT PUMP

The T.H.E. XIV Not Just Another Pretty Case! The High Efficiency (T.H.E.) XIV™ Heat Pump takes

comfort to a new efficiency level by delivering a cooling...

http://www.evcon.com/the_xiv.html - size 5K - 25-May-97 - English

170. Heat Pump regulations and standards

Heat Pump regulations and standards. [Home ] | [catchword ] | [Information Services] [to be completed ...]

Last modified 20 September 95.

http://194.178.172.87/hpccanl.htm - size 796 bytes - 6-Aug-96 - English

171. Super Heat Pump predicted diffusion

Heat Pump Market News. [Home ] | [catchword] | [News] Predicted diffusion of super heat pumps. Last

modified 27 April 1996.

http://www.heatpumpcentre.org/newsfig1.htm - size 622 bytes - 29-Apr-96 - English

172. Coast Electric Power Association - heat_pump_rebate

HEAT PUMP REBATE INCENTIVE PROGRAM. For Existing Homes Only. WHAT IS A HEAT

PUMP? An electric heat pump is a simple machine that moves heat from on place..

http://www.coastepa.com/heat_pump_rebate.html - size 2K - 22-May-97 - English

173. Florida Heat Pump - Who to Call Page

Home Page. About FHP. Home Owner. Residential. Commercial. Geothermal. Water Heating. Case

Studies. Export. Who to Call. What's New. Site Map. Industry...

http://www.fhp-mfg.com/whotocall/whotocall.htm - size 7K - 10-Mar-97 - English

174. Heat Pump Efficiency

Heat Pumps. Heat Pump Efficiency. As we saw earlier, a heat pump may use only one-third as much

energy as electric resistance heat (electric furnace and...

http://www.energyoutlet.com/res/heatpump/efficiency.html - size 7K - 4-Feb-97 - English

175. Chiller/Heat Pump Programs

3. Chiller/Heat Pump Programs. How to Analyze a Chiller/Heat Pump Manual. This manual is a guide

to performing a non-destructive analysis of a...

http://www.kalama.com/~heatscan/page4chlr.html - size 3K - 25-Oct-96 - English

176. Commercial Building Heat Pump Technology

Commercial Technologies & Services. Commercial Building Heat Pump Technology. TARGET

AUDIENCES. Officers, senior managers and staff responsible for:...

http://www.epri.com/csg/97target/cts/cts1.html - size 7K - 24-Apr-97 - English

177. Ground Source Heat Pump-Commercial

Ground Source Heat Pump. IT HEATS. IT COOLS. IT'S RIGHT IN YOUR OWN BACKYARD.A Hot

Property. Ground source (geothermal) heat pumps are among the most...

http://www.nyseg.com/newnyseg/224a.htm - size 4K - 23-May-97 - English

178. Florida Heat Pump Mail To Form

Tell Us What's on Your Mind. This information is to help us understand who the visitors to are web site

are and what they are interested in. This...

http://www.fhp-mfg.com/mailform.html - size 12K - 20-Apr-97 - English

179. IEA Heat Pump Programme activities

IEA Heat Pump Programme activities. [Home ] | [catchword] | [News] Summary of on-going IEA Heat

Pump Programme activities. No. Annex. Operating Agent....

http://deltapoint-nl.com/ieacentres/hpc/hpcnews6.htm - size 2K - 3-Oct-95 - English

180. ECNZ Heat Pump Drier Pilot Plant

Development of the ECNZ Electric Heat Pump Dehumidifier Drier Pilot Plant. Word 6.0a version. N.J.

Barneveld, DBS, BE, MIPENZ. P. Bannister BSc(Hons), PhD.

http://pacwww.chch.cri.nz/ema/co_prof/paper96/134/nbpbgc.htm - size 19K - 23-Sep-96 - English

Tip: If the first few results don't satisfy you, add more words to the query. Think of words likely to appear in the documents you are

looking for.

Word count: pump: 239122; heat: 751898
