Реферат по физике на тему:

Двигатели внутреннего сгорания. Их преимущества и недостатки.

Ученика 8 «А» класса

Бутринова Александра

Учитель: Шульпина Таисия Владимировна

Содержание:

1. Введение ……………………………………………………………….. Стр.3

1.1.Цель работы

1.2.Задачи

2.Основная часть.

2.1.История создания двигателей внутреннего сгорания………………. Стр.4

2.2.Общее устройство двигателей внутреннего сгорания……………… Стр.7

2.2.1. Устройство двухтактного и четырехтактного двигателей

внутреннего сгорания;……………………………………….……………..Стр.15

2.3.Современные двигатели внутреннего сгорания.

2.3.1. Новые конструкторские решения, внедренные в двигатель внутреннего сгорания;……………………………………………………………………Стр. 21

2.3.2. Задачи, которые стоят перед конструкторами……………………Стр.22

2.4. Преимущество и недостатки над другими типами двигателям внутреннего сгорания ……………………………………………………..Стр.23

2.5. Применение двигателя внутреннего сгорания..…………………….Стр.25

3.Заключене ………………………………………………………………. Стр.26

4.Список литературы…………………………………………………….. Стр.27

5. Приложения ……………………………………………………………. Стр.28

1. Введение.

1.1. Цель работы :

Проанализировать открытие и достижения ученых по вопросу изобретения и применения двигателя внутреннего сгорания (Д.В.С.), рассказать о его преимуществах и недостатках.

1.2. Задачи:

1.Изучить нужную литературу и отработать материал

2.Провести теоретические исследования (Д.В.С.)

3.Выяснить какие из (Д.В.С.) лучше.

2.Основная часть.

2.1 .История создания двигателя внутреннего сгорания .

Проект первого двигателя внутреннего сгорания (ДВС) принадлежит известному изобретателю часового анкера Христиану Гюйгенсу и предложен ещё в XVII веке. Интересно, что в качестве топлива предполагалось использовать порох, а сама идея была подсказана артиллерийским орудием. Все попытки Дениса Папена построить машину на таком принципе, успехом не увенчались. Исторически первый работающий двигатель внутреннего сгорания запатентованный в 1859 г. бельгийским изобретателем Жаном Жозефом Этьеном Ленуаром.(рис.№1)

Рис.1

У двигателя Ленуара низкий термический КПД, кроме того, по сравнению с другими поршневыми двигателями внутреннего сгорания у него была крайне низкая мощность, снимаемая с единицы рабочего объёма цилиндра.

Двигатель с 18-литровым цилиндром развивал мощность всего в 2 лошадиных силы. Эти недостатки были следствием того, что в двигателе Ленуара отсутствует сжатие топливной смеси перед зажиганием. Равномощный ему двигатель Отто (в цикле которого был предусмотрен специальный такт сжатия) весил в несколько раз меньше, и был гораздо более компактным.
Даже очевидные преимущества двигателя Ленуара — относительно малый шум (следствие выхлопа практически при атмосферном давлении), и низкий уровень вибраций (следствие более равномерного распределения рабочих ходов по циклу), не помогли ему выдержать конкуренцию.

Однако в процессе эксплуатации двигателей выяснилось, что расход газа на лошадиную силу составляет 3 куб/м. в час в место предполагавшегося ориентировочно 0,5 куб/м. Коэффициент полезного действия двигателя Ленуара составлял всего-навсего 3,3%, тогда как паровые машины того времени достигали к. п. д. 10%.

В 1876 г. Отто и Ланген выставили на второй Парижской всемирной выставке новый двигатель мощностью в 0,5 л.с.(рис.№2)

Рис.2 Двигатель Отто

Несмотря на несовершенство конструкции этого двигателя, напоминающего первые пароатмосферные машины, он показал высокую по тому времени экономичность; расход газа состовлял,82 куб/м. на лошадиную силу в час и к.п.д. составил 14%. За 10 лет для мелкой промышленности было изготовлено около 10000 таких двигателей.

В 1878 г. Отто построил по идее Боуде-Роша четырёхтактный двигатель. Одновременно с использованием газа в качестве топлива стала разрабатываться идея использования паров бензина, газолина, лигроина в качестве материала для горючей смеси, а с 90-х годов и керосина. Расход горючего в этих двигателях составлял около 0,5 кг на лошадиную силу в час.

С того времени двигатели внутреннего сгорания (Д.В.С.) изменились по конструкции, по принципу работы, используемых материалов при изготовлении. Двигатели внутреннего сгорания стали мощнее, компактней, легче, но все же в ДВС из каждых 10 литров топлива только около 2 литров используется на полезную работу, остальные 8 литров сгорают впустую. То есть КПД ДВС составляет всего 20 %.

2. 2. Общее устройство двигателя внутреннего сгорания.

В основе работы каждого Д.В.С. лежит движение поршня в цилиндре под действием давления газов, которые образуются при сгорании топливной смеси, именуемой в дальнейшем рабочей. При этом горит не само топливо. Горят только его пары, смешанные с воздухом, которые и являются рабочей смесью для ДВС. Если поджечь эту смесь, она мгновенно сгорает, многократно увеличиваясь в объеме. А если поместить смесь в замкнутый объем, а одну стенку сделать подвижной, то на эту стенку
будет воздействовать огромное давление, которое будет двигать стенку.

Д.В.С., используемые на легковых автомобилях, состоят из двух механизмов: кривошипно-шатунного и газораспределительного, а также из следующих систем:

· питания;

· выпуска отработавших газов;

· зажигания;

· охлаждения;

· смазки.

Основные детали ДВС:

· головка блока цилиндров;

· цилиндры;

· поршни;

· поршневые кольца;

· поршневые пальцы;

· шатуны;

· коленчатый вал;

· маховик;

· распределительный вал с кулачками;

· клапаны;

· свечи зажигания.

Большинство современных автомобилей малого и среднего класса оснащены четырехцилиндровыми двигателями. Существуют моторы и большего объема — с восемью и даже двенадцатью цилиндрами (рис. 3). Чем больше объем двигателя, тем он мощнее и тем выше потребление топлива.

Принцип работы ДВС проще всего рассматривать на примере одноцилиндрового бензинового двигателя. Такой двигатель состоит из цилиндра с внутренней зеркальной поверхностью, к которому прикручена съемная головка. В цилиндре находится поршень цилиндрической формы — стакан, состоящий из головки и юбки (рис. 4). На поршне есть канавки, в которых установлены поршневые кольца. Они обеспечивают герметичность пространства над поршнем, не давая возможности газам, образующимся при работе двигателя, проникать под поршень. Кроме того, поршневые кольца не допускают попадания масла в пространство над поршнем (масло предназначено для смазки внутренней поверхности цилиндра). Иными словами, эти кольца играют роль уплотнителей и делятся на два вида: компрессионные (те, которые не пропускают газы) и маслосъемные (препятствующие попаданию масла в камеру сгорания) (рис. 5).

Рис. 3. Схемы расположения цилиндров в двигателях различной компоновки:
а — четырехцилиндровые; б — шестицилиндровые; в — двенадцатицилиндровые (α — угол развала)


Рис. 4. Поршень

Смесь бензина с воздухом, приготовленная карбюратором или инжектором, попадает в цилиндр, где сжимается поршнем и поджигается искрой от свечи зажигания. Сгорая и расширяясь, она заставляет поршень двигаться вниз.

Так тепловая энергия превращается в механическую.

Рис. 5. Поршень с шатуном:

1 — шатун в сборе; 2 — крышка шатуна;3 — вкладыш шатуна; 4 — гайка болта; 5 — болт крышки шатуна; 6 — шатун; 7 — втулка шатуна; 8 — стопорные кольца; 9 — палец поршня; 10 — поршень; 11 — маслосъемное кольцо; 12, 13 — компрессионные кольца

Далее следует преобразование хода поршня во вращение вала. Для этого поршень с помощью пальца и шатуна шарнирно соединен с кривошипом коленчатого вала, который вращается на подшипниках, установленных в картере двигателя (рис. 6).

Рис. 6 Коленчатый вал с маховиком:

1 — коленчатый вал; 2 — вкладыш шатунного подшипника; 3 — упорные полукольца; 4 — маховик; 5 — шайба болтов крепления маховика; 6 — вкладыши первого, второго, четвертого и пятого коренных подшипников; 7 — вкладыш центрального (третьего) подшипника

В результате перемещения поршня в цилиндре сверху вниз и обратно через шатун происходит вращение коленчатого вала.

Верхней мертвой точкой (ВМТ) называется самое верхнее положение поршня в цилиндре (то есть место, где поршень перестает двигаться вверх и готов начать движение вниз) (см. рис. 4).

Самое нижнее положение поршня в цилиндре (то есть место, где поршень перестает двигаться вниз и готов начать движение вверх) называют нижней мертвой точкой (НМТ) (см. рис.4).

Расстояние между крайними положениями поршня (от ВМТ до НМТ) называется ходом поршня.

Когда поршень перемещается сверху вниз (от ВМТ до НМТ), объем над ним изменяется от минимального до максимального. Минимальный объем в цилиндре над поршнем при его положении в ВМТ — это камера сгорания.

А объем над цилиндром, когда он находится в НМТ, называют рабочим объемом цилиндра. В свою очередь, рабочий объем всех цилиндров двигателя в сумме, выраженный в литрах, называется рабочим объемом двигателя. Полным объемом цилиндра называется сумма его рабочего объема и объема камеры сгорания в момент нахождения поршня в НМТ.

Важной характеристикой ДВС является его степень сжатия, которая определяется как отношение полного объема цилиндра к объему камеры сгорания. Степень сжатия показывает, во сколько раз сжимается поступившая в цилиндр топливовоздушная смесь при перемещении поршня от НМТ к ВМТ. У бензиновых двигателей степень сжатия находится в пределах 6–14, у дизельных — 14–24. Степень сжатия во многом определяет мощность двигателя и его экономичность, а также существенно влияет на токсичность отработавших газов.

Мощность двигателя измеряется в киловаттах либо в лошадиных силах (используется чаще). При этом 1 л. с. равна примерно 0,735 кВт. Как мы уже говорили, работа двигателя внутреннего сгорания основана на использовании силы давления газов, образующихся при сгорании в цилиндре топливовоздушной смеси.

В бензиновых и газовых двигателях смесь воспламеняется от свечи зажигания (рис. 7), в дизельных — от сжатия.

Рис. 7 Свеча зажигания

При работе одноцилиндрового двигателя его коленчатый вал вращается неравномерно: в момент сгорания горючей смеси резко ускоряется, а все остальное время замедляется. Для повышения равномерности вращения на коленчатом валу, выходящем наружу из корпуса двигателя, закрепляют массивный диск — маховик (см. рис. 6). Когда двигатель работает, вал с маховиком вращаются.

2.2.1. Устройство двухтактного и четырехтактного

двигателей внутреннего сгорания;

Двухтактный двигатель — поршневой двигатель внутреннего сгорания, в котором рабочий процесс в каждом из цилиндров совершается за один оборот коленчатого вала, то есть за два хода поршня. Такты сжатия и рабочего хода в двухтактном двигателе происходят так же, как и в четырехтактном, но процессы очистки и наполнения цилиндра совмещены и осуществляются не в рамках отдельных тактов, а за короткое время, когда поршень находится вблизи нижней мертвой точки (рис.8).

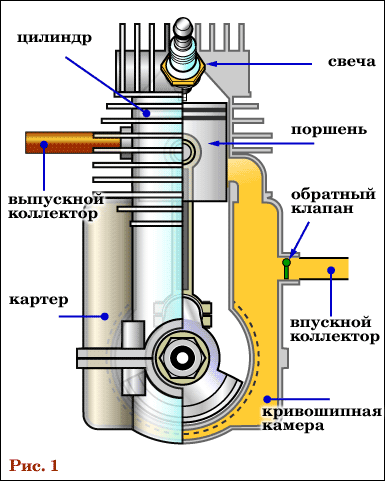

Рис.8 Двухтактный двигатель

В связи с тем, что в двухтактном двигателе, при равном количестве цилиндров и числе оборотов коленчатого вала, рабочие ходы происходят вдвое чаще, литровая мощность двухтактных двигателей выше, чем четырехтактных — теоретически в два раза, на практике в 1,5-1,7 раза, так как часть полезного хода поршня занимают процессы газообмена, а сам газообмен менее совершенный, чем у четырехтактных двигателей.

В отличие от четырехтактных двигателей, где вытеснение отработавших газов и всасывание свежей смеси осуществляется самим поршнем, в двухтактных двигателях газообмен выполняется за счет подачи в цилиндр рабочей смеси или воздуха (в дизелях) под давлением, создаваемым продувочным насосом, а сам процесс газообмена получил название — продувка. В процессе продувки, свежий воздух (смесь) вытесняет продукты сгорания из цилиндра в выпускные органы, занимая их место.

По способу организации движения потоков продувочного воздуха (смеси), различают двухтактные двигатели с контурной и прямоточной продувкой.

Четырёхтактный двигатель — поршневой двигатель внутреннего сгорания, в котором рабочий процесс в каждом из цилиндров совершается за два оборота коленчатого вала, то есть за четыре хода поршня (такта). Этими тактами являются:

Первый такт — впуск:

Во время этого такта поршень перемещается из ВМТ в НМТ. При этом впускной клапан открыт, а выпускной закрыт. Через впускной клапан цилиндр заполняется горючей смесью до тех пор, пока поршень не окажется в НМТ, то есть его дальнейшее движение вниз станет невозможным. Из ранее сказанного мы с вами уже знаем, что перемещение поршня в цилиндре влечет за собой перемещение кривошипа, а следовательно, вращение коленчатого вала и наоборот. Так вот, за первый такт работы двигателя (при перемещении поршня из ВМТ в НМТ) коленвал проворачивается на пол оборота (рис.9).

Рис.9 Первый такт - всасывания

Второй такт — сжатие .

После того как топливовоздушная смесь, приготовленная карбюратором или инжектором, попала в цилиндр, смешалась с остатками отработавших газов и за ней закрылся впускной клапан, она становится рабочей. Теперь наступил момент, когда рабочая смесь заполнила цилиндр и деваться ей стало некуда: впускной и выпускной клапаны надежно закрыты. В этот момент поршень начинает движение снизу вверх (от НМТ к ВМТ) и пытается прижать рабочую смесь к головке цилиндра. Однако, как говорится, стереть в порошок эту смесь ему не удастся, поскольку преступить черту ВМТ поршень
не может, а внутреннее пространство цилиндра проектируют так (и соответственно располагают коленчатый вал и подбирают размеры кривошипа), чтобы над поршнем, находящимся в ВМТ, всегда оставалось пусть не очень большое, но свободное пространство — камера сгорания. К концу такта сжатия давление в цилиндре возрастает до 0,8–1,2 МПа, а температура достигает 450–500 °С. (рис.10)

Рис.10 Второй такт -сжатие

Третий такт — рабочий ход (основной)

Третий такт — самый ответственный момент, когда тепловая энергия превращается в механическую. В начале третьего такта (а на самом деле в конце такта сжатия) горючая смесь воспламеняется с помощью искры свечи зажигания (рис.11)

Рис.11.Третий такт, рабочий ход.

Четвертый такт — выпуск

Во время этого процесса впускной клапан закрыт, а выпускной открыт. Поршень, перемещаясь снизу вверх (от НМТ к ВМТ), выталкивает оставшиеся в цилиндре после сгорания и расширения отработавшие газы через открытый выпускной клапан в выпускной канал (рис.12)

Рис.12 Выпуск .

Все четыре такта периодически повторяются в цилиндре двигателя, тем самым обеспечивая его непрерывную работу, и называются рабочим циклом.

2.3.Современные двигатели внутреннего сгорания.

2.3.1. Новые конструкторские решения, внедренные в двигатель внутреннего сгорания.

Со времен Ленуара по настоящие время двигатель внутреннего сгорания подвергся большим изменениям. Изменился их внешний вид, устройство, мощность. На протяжении многих лет конструкторы всего мира пытались повысить КПД двигателя внутреннего сгорания, при меньшей затрате топлива, добиться большей мощности. Первым шагом к этому послужило развитие промышленности, появление более точных станков для изготовления Д.В.С, оборудования, появились новые (легкие) металлы. Следующие шаги в моторостроение, зависели от принадлежности моторов. В автомобиле строения нужны были мощные, экономичные, компактные, легко обслуживаемые, выносливые двигатели. В кораблестроение, тракторостроении нужны бы ли тяговые, с большим запасом хода двигатели (в основном дизельные) В авиации мощные без отказные долговечные моторы .

Для достижения выше сказанных параметров использовались высоко-оборотистые и мало-оборотистые. В свою очередь на всех двигателях изменялись степени сжатия, объемы цилиндров, фазы газораспределения ,кол-во впускных и выпускных клапанов на один цилиндр, способы подачи смеси в цилиндр. Первые двигатели были с двумя клапанам, смесь подавалась через карбюратор, состоящий из воздушного диффузора дросильной заслонки и калиброванного топливного жиклёра. Карбюраторы быстро модернизировались, подстраиваясь под новые двигатели и их режимы работы . Главная задача карбюратора приготовление горючей смеси и подачи её в коллектор двигателя. Далее использовались другие приемы для увеличения мощности и экономичности двигателя внутреннего сгорания .

2.3.2. Задачи, которые стоят перед конструкторами.

Технический прогресс шагнул так далеко что двигатели внутреннего сгорания изменились практически до не узнаваемости. Степени сжатия в цилиндрах двигателя внутреннего сгорания возросли до 15 кг/кв.см на бензиновых двигателях и до 29 кг/кв.см на дизельных. Число клапанов выросло до 6 на цилиндр, с малых объемов двигателя снимают мощности которые раньше выдавали двигатели больших объемов, например: с двигателя 1600 куб.см снимают мощность 120 л.с., а с двигателя 2400 куб.см. до 200 л.с . При всем при этом требования к Д.В.С. с каждым годом возрастает . Это связанно с вкусами потребителя. К двигателям представляют требования связанные с уменьшением вредных газов. В наше время на территории России введена норма ЕВРО-3, в Европейских странах введен стандарт ЕВРО -4. Это заставило конструкторов всего мира перейти на новый способ подачи топлива, контроля, работы двигателя. В наше время за работу Д.В.С. контролирует, управляет, микропроцессор. Отработанные газы дожигаются разными видами катализаторов. Задача современных конструкторов заключается в следующем : угодить потребителю, созданием моторов с нужными параметрами ,и уложиться в нормы ЕВРО-3, ЕВРО-4.

2.4. Преимущество и недостатки

над другими типами двигателям внутреннего сгорания .

Оценивая преимущества и недостатки Д.В.С. с другими типами двигателей, нужно сравнивать конкретные типы двигателей.

2.5. Применение двигателя внутреннего сгорания.

Д.В.С. применяются во многих транспортных средствах и в промышленности. двухтактные двигатели применяются там, где очень важны небольшие размеры, но относительно неважна топливная экономичность, например, на мотоциклах, небольших моторных лодках, бензопилах и моторизованных инструментах. Четырёхтактные же двигатели устанавливаются на абсолютное большинство остальных транспортных средств.

3. Заключение.

Мы проанализировали открытие и достижения ученных по вопросу изобретения двигателей внутреннего сгорания, выяснили какие у них преимущества и недостатки.

4. Список литературы.

1. Двигатели внутреннего сгорания, т. 1-3, Москва.. 1957.

2.Физика 8 класс. А.В. Перышкин.

3.Википедия(свободная энциклопедия)

4.Журнал «За рулем»

5. Большой справочник школьника 5-11 классы. Москва. Издательство Дрофа.
