Содержание

Введение 3

1. Классификация и отличительные особенности мониторов 4

2 .Основные параметры и характеристики монитора 5

2.1. Физические 5

2.2. Частотные 6

2.3. Оптические 7

2.3. Функциональные 8

3. Обобщенная структура и особенности функционирования мониторов 9

3.1. CRT – мониторы 9

3.1.1. Виды масок ЭЛТ-мониторов 11

3.2. LCD – мониторы 12

4. Сравнительная характеристика различных типов мониторов разных

фирм производителей 14

5. Перспективы развития и применения мониторов 15

Заключение 15

Литература 16

Введение

До пятидесятых годов компьютеры выводили информацию только на печатающие устройства. Интересно отметить, что достаточно часто компьютеры тех лет оснащались осциллографами, которые, использовались не для вывода информации, а всего лишь для проверки электронных цепей вычислительной машины. Впервые в 1950 году в Кембриджском университете (Англия) электронно-лучевая трубка (ЭЛТ, или CRT, Cathode Ray Tube) осциллографа была использована для вывода графической информации.

Примерно полтора года спустя английский ученый Кристофер Стретчи написал для компьютера «Марк 1» программу, игравшую в шашки и выводившую информацию на экран. Однако это были лишь отдельные примеры, не носившие серьезного системного характера.

Реальный прорыв в представлении графической информации на экране дисплея произошел в Америке в рамках военного проекта на базе компьютера «Вихрь». Данный компьютер использовался для фиксации информации о вторжении самолетов в воздушное пространство США.

Первая демонстрация «Вихря» состоялась 20 апреля 1951 года — радиолокатор посылал информацию о положении самолета компьютеру, и тот передавал на экран положение самолета-цели, которая отображалась в виде движущейся точки. Это был первый крупный проект, в котором электронно-лучевая трубка использовалась для отображения графической информации.

Первые мониторы были векторными — в мониторах этого типа электронный пучок создает линии на экране, перемещаясь непосредственно от одного набора координат к другому. Соответственно нет необходимости разбивать в подобных мониторах экран на пиксели. Позднее появились мониторы с растровым сканированием. В мониторах подобного типа электронный пучок сканирует экран слева направо и сверху вниз, пробегая каждый раз всю поверхность экрана.

Следующей ступенькой развития мониторов явилось цветное изображение, для получения которого требуется уже не один, а три пучка, каждый из которых высвечивает определенные точки на поверхности дисплея. Со временем появились и другие технологии, которые позволили создавать более компактные и легкие экранные панели.

Сегодня, несмотря на обилие новых технологий, CRT-мониторы все еще остаются самыми распространенными и вовсе не торопятся уходить с рынка, напротив — они по-прежнему являются наиболее доступными по цене, размер их экранов постоянно растет, неуклонно совершенствуется качество изображения — при уменьшении габаритов и веса. Реальную конкуренцию мониторам на базе электронно-лучевых трубок пока могут составить только LCD-дисплеи.

По прогнозам экспертов, в будущем будет происходить постепенное слияние мониторов и телевизоров, поэтому привычные экраны мониторов с соотношением величин сторон экрана 4:3, вероятно, будут приведены к стандарту телевидения высокой четкости (ТВЧ, с разрешением 1920 x 1080) и DVD, с соотношением длин сторон изображения 16:9.

1. Классификация и отличительные особенности мониторов

Важной частью настольного персонального компьютера является монитор. Все мониторы можно классифицировать:

- По схеме формирования изображения.

- По своим размерам.

- По способу воздействия на человека.

Как правило, все широко распространенные современные мониторы, по схеме формирования изображения, делятся на два типа:

- на основе электронно-лучевой трубке (ЭЛТ, или CRT);

- на основе жидких кристаллов (ЖК-панель, LCD-панель).

ЭЛТ-мониторы очень похожи на телевизоры. У них тот же принцип формирования сигнала – направленный электронный пучок вызывает свечение точек на экране. Этот тип мониторов позволяет создание изображения с максимальной контрастностью, яркостью и цветностью. Их недостатки – высокое потребление электроэнергии и вред, наносимый здоровью.

ЖК-мониторы формируют изображение за счет того, что определенные точки экрана становятся прозрачными или непрозрачными в зависимости от приложенного электрического поля. Поскольку жидкокристаллические ячейки сами не светятся, ЖК-мониторам нужна подсветка. ЖК-мониторы имеют малое потребление энергии, изображение на них приятно глазам, отсутствует радиационное излучение монитора. Их недостатки – малая контрастность изображения и малые скорости регенерации (обновления изображения) экрана.

Следующим важным свойством монитора является размер его экрана. Как правило, чем больше экран, тем с большим разрешением (соответственно – меньшим размером единицы изображения) можно на нем работать. Но при этом непропорционально высоко возрастает его цена и увеличивается требуемое место для монитора на столе.

За размеры монитора считают размер его экрана по диагонали. Для ЭЛТ стандартными являются размеры 14", 15", 17", 19", 21", 23", 24" (" – обозначение дюйма.) Для ЖК-мониторов – 13", 14", 15", 17", 19".

Любой компьютер неизбежно приносит вредит здоровью. Одним из наиболее опасных компонентов компьютера является монитор.

Наиболее вредными для здоровья являются ЭЛТ-мониторы. Прежде всего, за счет рентгеновского излучения, возникающего из-за торможения электронов в трубке, и паразитного ультрафиолетового излучения монитора. К тому же на глазах человека отрицательно сказывается неравномерная яркость экрана, нечеткость изображения (ведущая к близорукости) и выпуклость экрана (ведущая к астигматизму[1] .)

Первым решением, которое хоть как-то ослабляло вред от мониторов, явилось применение защитного экрана на монитор. Он увеличивал контрастность изображения, устранял солнечные блики, защищал от ультрафиолета. Однако его защита все равно была недостаточной. В связи с этим стали выпускаться мониторы, поддерживающие различные эргономические стандарты. Первым таким стандартом являлся шведский стандарт MPR-II. Затем за стандартизацию взялись международные организации, и появились стандарты TCO'92, TCO'95 и TCO'99. Уже для мониторов, удовлетворяющих стандарту TCO'92, не требовалось защитного экрана. Стандарт же TCO'99 гарантирует непричинение вреда здоровью при 8-ми часовой работе за экраном монитора, удовлетворяющего данному стандарту.

В отличие от ЭЛТ-мониторов ЖК-мониторы гораздо меньше приносят вреда здоровью, из-за отсутствия некоторых физических процессов присущих ЭЛТ-мониторам.

2. Основные параметры и характеристики монитора

Рассмотрим основные параметры, характеристики и показатели качества мониторов.

2.1. Физические

Размер рабочей области экрана

Размер экрана - это размер по диагонали от одного угла экрана до другого.

У ЖК-мониторов номинальный размер диагонали экрана равен видимому, но у ЭЛТ-мониторов видимый размер всегда меньше.

Изготовители мониторов в дополнение к физическим размерам кинескопов также предоставляют сведения о размерах видимой части экрана. Физический размер кинескопа - это внешний размер трубки. Поскольку кинескоп заключен в пластмассовый корпус, видимый размер экрана немного меньше его физического размера. Так, например, для 14" модели (теоретическая длина диагонали 35,56 см) полезный размер диагонали равен 33,3- 33,8 см в зависимости от конкретной модели, а фактическая длина диагонали 21-дюймовых устройств (53,34 см) составляет от 49,7 до 51 см.

Радиус кривизны экрана ЭЛТ

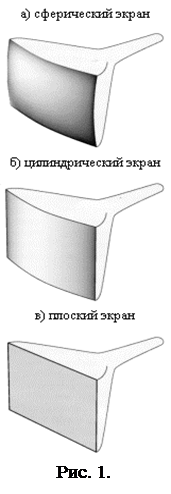

Современные кинескопы по форме экрана делятся на три типа: сферический, цилиндрический и плоский (рис.1).

У сферических экранов поверхность экрана выпуклая и все пиксели (точки) находятся на равном расстоянии от электронной пушки. Такие ЭЛТ не дороги, но изображение, выводимое на них, не очень высокого качества. В настоящее время применяются только в самых дешевых мониторах.

Цилиндрический экран представляет собой сектор цилиндра: плоский по вертикали и закругленный по горизонтали. Преимущество такого экрана - большая яркость по сравнению с обычными плоскими экранами мониторов и меньшее количество бликов на экране.

Плоские экраны (Flat Square Tube) наиболее перспективны. Устанавливаются в самых совершенных моделях мониторов. Некоторые кинескопы этого типа на самом деле не являются плоскими - но из-за очень большого радиуса кривизна (80 м - по вертикали, 50 м - по горизонтали) они выглядят действительно плоскими (это, например кинескоп FD Trinitron компании Sony).

Экранное покрытие

Важным параметром кинескопа являются отражающие и защитные свойства его поверхности. Если поверхность экрана никак не обработана, то он будет отражать все предметы, находящиеся за спиной пользователя, а также его самого. Кроме того, поток вторичного излучения, возникающий при попадании электронов на люминофор, может негативно влиять на здоровье человека.

Наиболее распространенным и доступным видом антибликовой обработки экрана является покрытие диоксидом кремния. Это химическое соединение внедряется в поверхность экрана тонким слоем. Если поместить обработанный диоксидом кремния экран под микроскоп, то можно увидеть шершавую, неровную поверхность, которая отражает световые лучи от поверхности под различными углами, устраняя блики на экране. Антибликовое покрытие помогает без напряжения воспринимать информацию с экрана, облегчая этот процесс даже при хорошем освещении. Некоторые изготовители кинескопов добавляют в покрытие также химические соединения, выполняющие функции антистатиков. В наиболее передовых способах обработки экрана для улучшения качества изображения используются многослойные покрытия из различных видов химических соединений. Покрытие должно отражать от экрана только внешний свет. Оно не должно оказывать никакого влияния на яркость экрана и четкость изображения, что достигается при оптимальном количестве диоксида кремния, используемого для обработки экрана.

2.2. Частотные

Частота вертикальной развертки

Значение частоты горизонтальной развертки монитора показывает, какое предельное число горизонтальных строк на экране монитора может прочертить электронный луч за одну секунду. Соответственно, чем выше это значение (а именно оно, как правило, указывается на коробке для монитора) тем выше разрешение может поддерживать монитор при приемлемой частоте кадров. Предельная частота строк является критичным параметром при разработке ЖК монитора.

Частота горизонтальной развертки

Это параметр, определяющий, как часто изображение на экране заново перерисовывается. Частота горизонтальной развертки в Гц. В случае с традиционными ЖК мониторами время свечения люминофорных элементов очень мало, поэтому электронный луч должен проходить через каждый элемент люминофорного слоя достаточно часто, чтобы не было заметно мерцания изображения. Если частота такого обхода экрана становится меньше 70 Гц, то инерционности зрительного восприятия будет недостаточно для того, чтобы изображение не мерцало. Чем выше частота регенерации, тем более устойчивым выглядит изображение на экране. Мерцание изображения приводит к утомлению глаз, головным болям и даже к ухудшению зрения. Заметим, что чем больше экран монитора, тем более заметно мерцание, особенно периферийным (боковым) зрением, так как угол обзора изображения увеличивается. Значение частоты горизонтальной развертки зависит от используемого разрешения, от электрических параметров монитора и от возможностей видеоадаптера.

2.3. Оптические

Шаг точек

Шаг точек - это диагональное расстояние между двумя точками люминофора одного цвета. Например, диагональное расстояние от точки люминофора красного цвета до соседней точки люминофора того же цвета. Этот размер обычно выражается в миллиметрах (мм). В кинескопах с апертурной решеткой используется понятие шага полос для измерения горизонтального расстояния между полосами люминофора одного цвета. Чем меньше шаг точки или шаг полосы, тем лучше монитор: изображения выглядят более четкими и резкими, контуры и линии получаются ровными и изящными. Очень часто размер токи на периферии больше, чем в центре экрана. Тогда производители указывают оба размера.

Допустимые углы обзора

Для ЖК-мониторов это критический параметр, поскольку не у всякого плоскопанельного дисплея угол обзора такой же, как у стандартного монитора ЭЛТ. Проблемы, связанные с недостаточным углом обзора, долгое время сдерживали распространение ЖК-дисплеев. Поскольку свет от задней стенки дисплейной панели проходит через поляризационные фильтры, жидкие кристаллы и ориентирующие слои, то из монитора он выходит большей частью вертикально ориентированным. Если посмотреть на обычный плоский монитор сбоку, то либо изображения вообще не видно, либо все же его можно увидеть, но с искаженными цветами. В стандартном TFT-дисплее с молекулами кристаллов, ориентированными не строго перпендикулярно подложке, угол обзора ограничивается 40 градусами по вертикали и 90 градусами по горизонтали. Контрастность и цвет варьируются при изменении угла, под которым пользователь смотрит на экран. Эта проблема стала приобретать все большую актуальность по мере увеличения размеров ЖК-дисплеев и количества отображаемых ими цветов. Для банковских терминалов это свойство, конечно, очень ценно (так как обеспечивает дополнительную безопасность), но обычным пользователям приносит неудобства. К счастью, производители уже начали применять улучшенные технологии, расширяющие угол обзора. Они позволяют расширить угол обзора до 160 градусов и выше, что соответствует характеристикам ЭЛТ-мониторов (рис.2). Максимальным углом обзора считается тот, где величина контрастности падает до соотношения 10:1 по сравнению с идеальной величиной (измеренной в точке, непосредственно расположенной над поверхностью дисплея).

Мертвые точки

Их появление характерно для ЖК-мониторов. Это вызвано дефектами транзисторов, а на экране такие неработающие пиксели выглядят как случайно разбросанные цветные точки. Поскольку транзистор не работает, то такая точка либо всегда черная, либо всегда светится. Эффект порчи изображения усиливается, если не работают целые группы точек или даже области дисплея. К сожалению, не существует стандарта, задающего максимально допустимое число неработающих точек или их групп на дисплее. У каждого производителя есть свои нормативы. Обычно 3-5 неработающих точек считается нормой. Покупатели должны проверять этот параметр при получении компьютера, поскольку подобные дефекты не считаются заводским браком и в ремонт не принимаются.

Поддерживаемые разрешения

Максимальное разрешение, поддерживаемое монитором, является одним из ключевых параметров монитора, его указывает каждый производитель. Разрешение обозначает количество отображаемых элементов на экране (точек) по горизонтали и вертикали, например: 1024x768. Физическое разрешение зависит в основном от размера экрана и диаметра точек экрана (зерна) электронно-лучевой трубки экрана (для современных мониторов - 0.28-0.25). Соответственно, чем больше экран и чем меньше диаметр зерна, тем выше разрешение. Максимальное разрешение обычно превосходит физическое разрешение электронно-лучевой трубки монитора.

2.3. Функциональные

Конструкция корпуса и подставки

Конструкция монитора должна обеспечивать возможность фронтального наблюдения экрана путем поворота корпуса в горизонтальной плоскости вокруг вертикальной оси в пределах ±30° и в вертикальной плоскости вокруг горизонтальной оси в пределах ±30° с фиксацией в заданном положении. Дизайн мониторов должен предусматривать окраску в спокойные мягкие тона с диффузным рассеиванием света. Корпус монитора должен иметь матовую поверхность одного цвета с коэффициентом отражения 0,4 - 0,6 и не иметь блестящих деталей, способных создавать блики.

Способ подключения монитора к компьютеру

Существует два способа подключения монитора к компьютеру: сигнальный (аналоговый) и цифровой.

Монитору необходимо подведение видеосигналов, несущих информацию, отображаемую на экране. Цветному монитору требуется три сигнала, кодирующих цвет (RGB), и два сигнала синхронизации (вертикальной и горизонтальной развертки). Для подключения монитора к компьютеру используют сигнальные (аналоговые) кабели различных типов. Со стороны компьютера такой кабель в большинстве случаев имеет трехрядный разъем DB15/9, который еще называют VGA-разъемом. Этот разъем используется в большинстве IBM-совместимых компьютеров. Компьютеры Macintosh производства компании Apple используют другой соединитель - двухрядный DB15. Кроме того, существуют специальные коаксиальные кабели.

Некоторые мониторы для удобства имеют два переключаемых входных интерфейса: DB15/9 и BNC. Имея два компьютера, можно один монитор использовать для работы с двумя компьютерами (естественно не одновременно).

Помимо сигнального соединения возможно соединение монитора с компьютером через цифровой интерфейс, позволяющий управлять монитором из компьютера: калибровать его внутренние цепи, настраивать геометрические параметры изображения и т.п. в качестве цифрового интерфейса наиболее часто применяется разъем RC-232C.

Средства управления и регулирования

Под управлением понимают подстройку таких параметров, как яркость, геометрия изображения на экране. Существуют два типа систем управления и регулирования монитора: аналоговые (ручки, движки, потенциометры) и цифровые (кнопки, экранное меню, цифровое управление через компьютер). Аналоговое управление используется в дешевых мониторах и позволяет напрямую изменять электрические параметры в узлах монитора. Как правило, при аналоговом управлении пользователь имеет возможность настраивать только яркость и контраст. Цифровое управление обеспечивает передачу данных от пользователя к микропроцессору, управляющему работой всех узлов монитора. Микропроцессор на основании этих данных делает соответствующие коррекции формы и величины напряжений в соответствующих аналоговых узлах монитора. В современных мониторах используется только цифровое управление, хотя количество контролируемых параметров зависит от класса монитора и варьируется от нескольких простейших параметров (яркость, контраст, примитивная подстройка геометрии изображения) до сверхрасширенного набора (25 - 40 параметров) обеспечивают точные настройки.

3. Обобщенная структура и особенности функционирования
мониторов

3.1. CRT - мониторы

Сегодня самый распространенный тип мониторов - это CRT (Cathode Ray Tube) мониторы. Как видно из названия, в основе всех подобных мониторов лежит катодно-лучевая трубка, но это дословный перевод, технически правильно говорить электронно-лучевая трубка (ЭЛТ). Иногда CRT расшифровывается и как Cathode Ray Terminal, что соответствует уже не самой трубке, а устройству, на ней основанному.

Используемая в этом типе мониторов технология была разработана немецким ученым Фердинандом Брауном в 1897г. и первоначально создавалась в качестве специального инструмента для измерения переменного тока, то есть для осциллографа.

Самым важным элементом монитора является кинескоп, называемый также электронно-лучевой трубкой. Кинескоп состоит из герметичной стеклянной трубки, внутри которой находится вакуум, то есть весь воздух удален. Один из концов трубки узкий и длинный - это горловина, а другой - широкий и достаточно плоский - это экран. С фронтальной стороны внутренняя часть стекла трубки покрыта люминофором (luminophor). В качестве люминофоров для цветных ЭЛТ используются довольно сложные составы на основе редкоземельных металлов - иттрия, эрбия и т.п. Люминофор - это вещество, которое испускает свет при бомбардировке его заряженными частицами. Заметим, что иногда люминофор называют фосфором, но это не верно, т.к. люминофор, используемый в покрытии ЭЛТ, ничего не имеет общего с фосфором. Более того, фосфор "светится" в результате взаимодействия с кислородом воздуха при окислении до P₂ O₅ и "свечение" происходит небольшое количество времени (кстати, белый фосфор - сильный яд).

Для создания изображения в ЭЛТ-мониторе используется электронная пушка, откуда под действием сильного электростатического поля исходит поток электронов. Сквозь металлическую маску или решетку они попадают на внутреннюю поверхность стеклянного экрана монитора, которая покрыта разноцветными люминофорными точками.

Поток электронов (луч) может отклоняться в вертикальной и горизонтальной плоскости, что обеспечивает последовательное попадание его на все поле экрана. Отклонение луча происходит посредством отклоняющей системы (рис 3).

Отклоняющая система состоит из нескольких катушек индуктивности, размещенных у горловины кинескопа. С помощью переменного магнитного поля две катушки создают отклонение пучка электронов в горизонтальной плоскости, а другие две - в вертикальной.

Путь электронного луча на экране схематично показан на рис. 4. Сплошные линии - это активный ход луча, пунктир - обратный.

Электроны попадают на люминофорный слой, после чего энергия электронов преобразуется в свет, т.е. поток электронов заставляет точки люминофора светиться. Эти светящиеся точки люминофора формируют изображение, которое вы видите на вашем мониторе. Как правило, в цветном CRT мониторе используется три электронные пушки, в отличие от одной пушки, применяемой в монохромных мониторах, которые сейчас практически не производятся.

Известно, что глаза человека реагируют на основные цвета: красный (Red), зеленый (Green) и синий (Blue) и на их комбинации, которые создают бесконечное число цветов. Люминофорный слой, покрывающий фронтальную часть электронно-лучевой трубки, состоит из очень маленьких элементов (настолько маленьких, что человеческий глаз не всегда может различить их). Эти люминофорные элементы воспроизводят основные цвета, фактически имеются три типа разноцветных частиц, чьи цвета соответствуют основным цветам RGB (отсюда и название группы из люминофорных элементов - триады).

Люминофор начинает светиться, как было сказано выше, под воздействием ускоренных электронов, которые создаются тремя электронными пушками. Каждая из трех пушек соответствует одному из основных цветов и посылает пучок электронов на различные люминофорные частицы, чье свечение основными цветами с различной интенсивностью комбинируется и в результате формируется изображение с требуемым цветом.

Для управления электронно-лучевой трубкой необходима и управляющая электроника, качество которой во многом определяет и качество монитора. Кстати, именно различие в качестве управляющей электроники, создаваемой разными производителями, является одним из критериев определяющих разницу между мониторами с одинаковой электронно-лучевой трубкой.

Итак, каждая пушка излучает электронный луч (или поток, или пучок), который влияет на люминофорные элементы разного цвета (зеленого, красного или синего). Понятно, что электронный луч, предназначенный для красных люминофорных элементов, не должен влиять на люминофор зеленого или синего цвета. Чтобы добиться такого действия используется специальная маска, чья структура зависит от типа кинескопов от разных производителей, обеспечивающая дискретность (растровость) изображения. ЭЛТ можно разбить на два класса - трехлучевые с дельтаобразным расположением электронных пушек и с планарным расположением электронных пушек. В этих трубках применяются щелевые и теневые маски, хотя правильнее сказать, что они все теневые. При этом трубки с планарным расположением электронных пушек еще называют кинескопами с самосведением лучей, так как воздействие магнитного поля Земли на три планарно расположенных луча практически одинаково и при изменении положения трубки относительно поля Земли не требуется производить дополнительные регулировки.

3.1.1. Виды масок ЭЛТ-мониторов

Теневая маска

Теневая маска (shadow mask) - это самый распространенный тип масок, она применяется со времени изобретения первых цветных кинескопов. Поверхность у кинескопов с теневой маской обычно сферической формы (выпуклая). то сделано для того, чтобы электронный луч в центре экрана и по краям имел одинаковую толщину.

Теневая маска состоит из металлической пластины с круглыми отверстиями, которые занимают примерно 25% площади. Находится маска перед стеклянной трубкой с люминофорным слоем. Теневая маска создает решетку с однородными точками (еще называемыми триады), где каждая такая точка состоит из трех люминофорных элементов основных цветов - зеленного, красного и синего - которые светятся с различной интенсивностью под воздействием лучей из электронных пушек. Изменением тока каждого из трех электронных лучей можно добиться произвольного цвета элемента изображения, образуемого триадой точек.

Апертурная решетка

Есть еще один вид трубок, в которых используется "Aperture Grille" (апертурная решетка). Эти трубки стали известны под именем Trinitron и впервые были представлены на рынке компанией Sony в 1982 году.

Это решение не включает в себя металлическую решетку с отверстиями, как в случае с теневой маской, а имеет решетку из вертикальных линий. Вместо точек с люминофорными элементами трех основных цветов, апертурная решетка содержит серию нитей, состоящих из люминофорных элементов выстроенных в виде вертикальных полос трех основных цветов. Такая система обеспечивает высокую контрастность изображения и хорошую насыщенность цветов, что вместе обеспечивает высокое качество мониторов с трубками на основе этой технологии.

Щелевая маска

Щелевая маска (slot mask) - это технология широко применяется компанией NEC под именем "CromaClear". Это решение на практике представляет собой комбинацию теневой маски и апертурной решетки. В данном случае люминофорные элементы расположены в вертикальных эллиптических ячейках, а маска сделана из вертикальных линий. Фактически вертикальные полосы разделены на эллиптические ячейки, которые содержат группы из трех люминофорных элементов трех основных цвето

3.2. LCD - мониторы

Экраны LCD-мониторов сделаны из вещества (цианофенил), которое находится в жидком состоянии, но при этом обладает некоторыми свойствами, присущими кристаллическим телам. Фактически это жидкости, обладающие анизотропией свойств (в частности оптических), связанных с упорядоченностью в ориентации молекул.

Как ни странно, но жидкие кристаллы старше ЭЛТ почти на десять лет, первое описание этих веществ было сделано еще в 1888 г. Однако долгое время никто не знал, как их применить на практике. И вот в конце 1966 г. корпорация RCA продемонстрировала прототип LCD-монитора – цифровые часы.

Работа ЖКД основана на явлении поляризации светового потока. Известно, что так называемые кристаллы поляроиды способны пропускать только ту составляющую света, вектор электромагнитной индукции которой лежит в плоскости, параллельной оптической плоскости поляроида. Для оставшейся части светового потока поляроид будет непрозрачным. Таким образом поляроид как бы "просеивает" свет, данный эффект называется поляризацией света. Когда были изучены жидкие вещества, длинные молекулы которых чувствительны к электростатическому и электромагнитному полю и способны поляризовать свет, появилась возможность управлять поляризацией. Эти аморфные вещества за их схожесть с кристаллическими веществами по электрооптическим свойствам, а также за способность принимать форму сосуда, назвали жидкими кристаллами.

Основываясь на этом открытии и в результате дальнейших исследований, стало возможным обнаружить связь между повышением электрического напряжения и изменением ориентации молекул кристаллов для обеспечения создания изображения. Первое свое применение жидкие кристаллы нашли в дисплеях для калькуляторов и в электронных часах, а затем их стали использовать в мониторах для портативных компьютеров. Сегодня, в результате прогресса в этой области, начинают получать все большее распространение LCD-дисплеи для настольных компьютеров.

Экран LCD монитора представляет собой массив маленьких сегментов (называемых пикселями), которыми можно манипулировать для отображения информации. LCD монитор имеет несколько слоев, где ключевую роль играют две панели, сделанные из свободного от натрия и очень чистого стеклянного материала, называемого субстрат или подложка, которые собственно и содержат тонкий слой жидких кристаллов между собой. На панелях имеются бороздки, которые направляют кристаллы, сообщая им специальную ориентацию. Бороздки расположены таким образом, что они параллельны на каждой панели, но перпендикулярны между двумя панелями. Продольные бороздки получаются в результате размещения на стеклянной поверхности тонких пленок из прозрачного пластика, который затем специальным образом обрабатывается.

При появлении электрического поля, молекулы жидких кристаллов частично выстраиваются вертикально вдоль поля, угол поворота плоскости поляризации света становится отличным от 90 градусов и свет беспрепятственно проходит через жидкие кристаллы.

Поворот плоскости поляризации светового луча незаметен для глаза, поэтому возникла необходимость добавить к стеклянным панелям еще два других слоя, представляющих собой поляризационные фильтры. Эти фильтры пропускают только ту компоненту светового пучка, у которой ось поляризации соответствует заданному. Поэтому при прохождении поляризатора пучок света будет ослаблен в зависимости от угла между его плоскостью поляризации и осью поляризатора. При отсутствии напряжения ячейка прозрачна, так как первый поляризатор пропускает только свет с соответствующим вектором поляризации.

Технологические новшества позволили ограничить их размеры величиной маленькой точки, соответственно на одной и той же площади экрана можно расположить большее число электродов, что увеличивает разрешение LCD монитора, и позволяет нам отображать даже сложные изображения в цвете. Для вывода цветного изображения необходима подсветка монитора сзади, таким образом, чтобы свет исходил из задней части LCD дисплея. Это необходимо для того, чтобы можно было наблюдать изображение с хорошим качеством, даже если окружающая среда не является светлой. Цвет получается в результате использования трех фильтров, которые выделяют из излучения источника белого света три основные компоненты. Комбинируя три основные цвета для каждой точки или пикселя экрана, появляется возможность воспроизвести любой цвет.

4. Сравнительная характеристика различных типов мониторов разных фирм производителей

Belinea 103035

Достоинства. Данная модель пришла на смену популярным мониторам Belinea предыдущего поколения. В новом мониторе улучшены частотные характеристики: например, полоса пропускания монитора 103035 составляет 150 МГц, а диапазон кадровых частот расширен до 160 Гц. Монитор 103035 имеет более современный дизайн и улучшенные эргономические свойства, обладает достаточно широкими функциями настройки (из нестандартных опций следует отметить возможность масштабирования картинки). Новый монитор соответствует требованиям TCO’99.

Недостатки. К недостаткам можно отнести заметно выпуклый экран и неустранимый регулировками муар.

Daewoo 719BF

Достоинства. Разработанный с применением последних технических достижений, имеющий плоский экран монитор 719BF способен понравиться даже весьма взыскательным пользователям. Высокая четкость изображения; точная фокусировка; чистые цвета; превосходное сведение; стабильно высокие результаты в цветопередаче, выражавшиеся в более естественной, чем у конкурентов, передаче цвета, глубине и яркости красок, а также в читаемости текста. Монитор полностью соответствует самому строгому стандарту TCO’99.

Недостатки. Из недостатков можно отметить только заметную неустойчивость к перепадам яркости и неудобное меню с меньшим количеством настроек, чем у других моделей.

LG Flatron 795FT Plus

Достоинства. Основная изюминка моделей F — фирменная разработка LG: единственный не визуально, а реально плоский кинескоп Flatron. Стильный, современный дизайн. Хорошо разработанный сайт производителя с достаточно подробной информацией по технологии изготовления и сопровождением. Высокая резкость изображения; чистые цвета, равномерное заполнение однотонных полей. Удобное меню настроек с сенсорным управлением.

Недостатки. При высоких технических характеристиках этот монитор показал среднее качество цветопередачи.

MAG ProVision 796FD

Достоинства. Тайваньская компания MAG, специализирующаяся только на производстве мониторов, уже давно поставляет продукцию на наш рынок. Новый монитор MAG 796FD с ЭЛТ Sony FD Trinitron и хорошим антистатическим и антибликовым покрытием продемонстрировал высокие технические характеристики практически во всех испытаниях. Ясные и чистые цвета; хорошая яркость и контрастность; превосходное сведение и стабильная устойчивость к перепадам яркости. Кроме известных регулировок, здесь имеются еще десяток вариантов геометрической коррекции, раздельное управление фокусом по вертикали и по горизонтали, развитое управление цветовой температурой (включая раздельное управление цветовой температурой по трем лучам) и, кстати, очень удобная реализация моментального переключения цветовой температуры отдельной кнопкой на лицевой панели монитора.

Монитор отвечает требованиям стандарта ТСО’99.

Недостатки. Некоторые погрешности фокусировки на углах экрана; нестабильная цветопередача.

5. Перспективы развития и применения мониторов

Если сегодня конкуренцию CRT-дисплеям в основном составляют LCD-дисплеи, то на подходе целый ряд технологий, которые обещают потеснить электронно-лучевые трубки. В таблице показано несколько технологий, на основе которых уже сегодня производят плоские дисплеи.

По принципу действия их можно классифицировать следующим образом: плазменные PDP (Plasms Display Panel), электролюминесцентные ELD (Electro Luminiscent Display), FED (Field Emission Display), VFD (Vacuum Fluorescent Display), LED (LightEmitting Diode).

Отдельно следует отметить последние разработки компании CDT в области новых технологий LEP (Light Emitting Polymer) и OLED (Organic Light Emitting Diode Displays).

Заключение

Если говорить об изменениях мониторов в чисто геометрическом плане, то действительно можно сказать, что они эволюционируют от трубки к пластине. Традиционные электронно-лучевые трубки становятся все шире и короче, появляются также новые технологии мониторов, позволяющие создавать панели, которые в буквальном смысле можно вешать на стену. Впрочем, геометрический подход не подразумевает под собой ничего, кроме формы; ученые активно работают и над традиционными технологиями, постоянно совершенствуя их качество, и одновременно создают принципиально новые. Некоторые из этих технологий уже доведены до уровня промышленных изделий, другие еще только проходят лабораторные испытания, однако уже сегодня обещают перегнать в характеристиках своих нынешних собратьев.

Литература

1. Web - сервер журнала Компьютер Пресс http://www.compress.ru

2. Сайт «Мониторы: ВДТ» http://monitors.narod.ru

3. Web - сервер журнала Компьютерра http://www.computerra.ru

[1] Астигматизм (от греч. а - отрицательная частица и stigme - точка), недостаток оптической системы, получающийся вследствие неодинаковой кривизны оптической поверхности в разных плоскостях сечения падающего на неё светового пучка. Сферическая волновая поверхность после прохождения оптической системы деформируется и перестаёт быть сферической.
