Реферат

На тему:

«Защитные сооружения гражданской защиты»

Выполнил:

учащийся группы 10-2

Ким Павел

Защитные сооружения (убежища), устройство и оборудование.

Убежища - это защитные сооружения, в которых в течение определённого времени обеспечиваются условия для укрытия людей с целью защиты от ССП, поражающих факторов и воздействий ОВ, OXB, РВ и БС

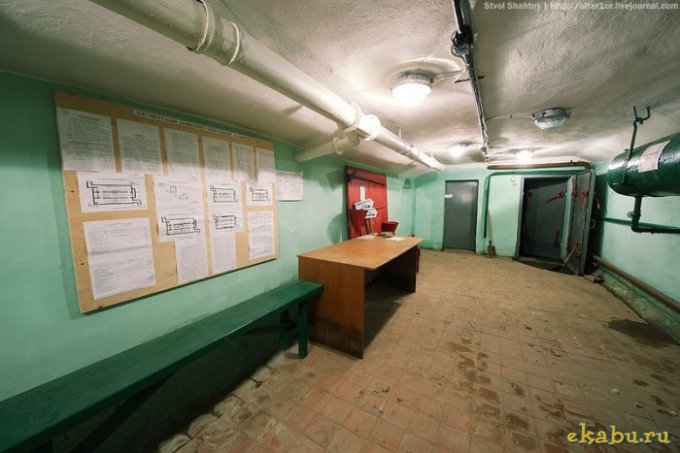

Устройство и оборудование убежищ

Помещения убежищ подразделяются на основные и вспомогательные. К основным помещениям относятся: помещения для укрываемых (отсеки), пункты управления, медпункты. К вспомогательным относятся: фильтровентиляционные помещения, санузлы, защищённые дизельные электростанции (ДЭС), электрощитовая, помещение для хранения продовольствия, станция перекачки, баллонная, тамбур-шлюз, тамбуры.

Помещение, предназначенное для размещения укрываемых, рассчитывается на определенное количество людей. На одного человека предусматривается не менее 1,5 м3 внутреннего объема (не учитывается объём помещения для ДЭС, тамбуров и расширительных камер). Помещение большой площади разбивается на отсеки вместимостью 50-75 человек, каждый оборудуется двух- или трехъярусными нарами: при высоте помещения от 2,15 до 2,9 м —двухъярусными, а при высоте помещения 2,9 и более трёхъярусными нарами. На одного укрываемого должно приходиться площади пола 0,5 м2 при двухъярусном и 0,4 м2 при трёхъярусном расположении нар.

На первом ярусе делают места для сидения размером 0,45х0,45 м2, высота скамей первого яруса должна быть 0,45 м. На втором и третьем ярусах делают места для лежания 0,55х1,8 м. Высота нар второго яруса 1,4 м и третьего яруса 2,15 от пола. Расстояние от верхнего яруса до перекрытия или выступающих конструкций должно быть не менее 0,75 м.

Количество мест для лежания должно составлять 20% вместимости помещения при двухъярусном и 30% при трёхъярусном расположении нар.

Помещение для пункта управления предприятия предусматривается в одном из убежищ с наибольшей работающей сменой не менее 600 человек. На меньших предприятиях вместо пункта управления надлежит оборудовать телефонную и радиотрансляционную точки для связи с местным отделом ГОЧС,

Число работающих на пункте управления —до 10 человек, с нормой площади пола 2 м2 на одного работающего.

В убежищах следует предусматривать медицинский пункт площадью 9 м2 при числе укрываемых 900-1200 человек (на каждые 100 укрываемых свыше 1200 человек его площадь увеличивается на 1 м2). В защитных сооружениях предусматривается на каждые 500 укрываемых один санитарный пост площадью 2 м2, но не менее одного на сооружение (независимо от наличия медицинского пункта).

Защитные сооружения от радиации.

Противорадиационное укрытие (ПРУ) –защитное сооружение, предназначенное для укрытия населения от поражающего воздействия ИИ и для обеспечения его жизнедеятельности в период нахождения в нём,

Часть из них строится заблаговременно в мирное время, другие возводятся (приспосабливаются) только в предвидении чрезвычайных ситуаций или возникновении угрозы вооружённого конфликта.

Строительство ПРУ осуществляют из промышленных (сборные железобетонные элементы, кирпич) или местных (дерево, камень, хворост) строительных материалов. Начинается оно с разбивки и трассировки. Затем отрывается котлован глубиной 1,8 –,0 м, шириной по дну 1,0 м при однорядном и 1,6 –при двухрядном расположении мест. В слабых грунтах устраивается одежда крутостей (стен). Входы располагают под углом 90° к продольной оси укрытия. Скамьи делают из расчета 0,5 м на человека. В противоположном от входа торце делают вентиляционный короб или приспосабливают простейший вентилятор. На перекрытие насыпают грунт толщиной не менее 60 см.

Размещают ПРУ в помещениях, расположенных в подвальных и цокольных этажах зданий (рис. 3.), на первых этажах кирпичных зданий, а также погребов, подпольев, овощехранилищ и других пригодных для этой цели заглубленных пространств (рис. 4.) заключается в выполнении работ по повышению их защитных свойств, герметизации и устройству простейшей вентиляции.

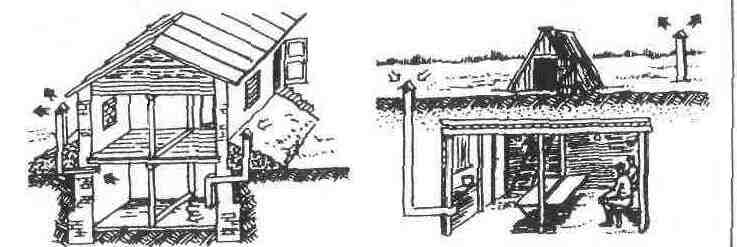

Рис. 3. ПРУ в подвале. Рис. 4. ПРУ в погребе.

Следует помнить, что различные здания и сооружения по-разному ослабляют проникающую радиацию: помещения первого этажа деревянных зданий ослабляют проникающую радиацию в 2-3 раза; помещения первого этажа каменных зданий - в 10 раз; помещения верхних этажей (за исключением самого верхнего) многоэтажных зданий - в 50 раз; средняя часть подвала многоэтажного каменного здания - 500-1000 раз. Наиболее пригодны для противорадиационных укрытий внутренние помещения каменных зданий с капитальными стенами и небольшой площадью проемов. При угрозе радиоактивного заражения эти проемы заделывают подручными материалами: мешками с грунтом, кирпичами и т.д.

При необходимости сооружаются отдельно стоящие противорадиационные укрытия.

Защитные сооружения открытого и закрытого типа.

Простейшие укрытия предназначаются для массового укрытия людей от поражающих факторов источников ЧС. Это –защитные сооружения открытого типа. К ним относятся открытые и перекрытые, щели (рис. 5.), котлованные и насыпные укрытия.

. 5. ().

Щели отрывают землеройными машинами (траншейными экскаваторами) или вручную.

В слабых грунтах для предохранения от разрушения крутостей щелей их одевают досками, подтоварником или другими местными материалами.

Щели отрывают ломаного начертания с длиной фасов (прямолинейных участков) 10-15 м, расстояние между соседними щелями должны быть не менее 10м.

Открытые щели выкапывают глубиной до 1,5 м, шириной поверху 1,1-1,2 м и шириной по дну 0,5-0,6 м.

При оборудовании перекрытой щели из открытой её глубину увеличивают на 0,2-0,3 м. Длину щели определяют из расчёта 0,5 м на одного укрываемого.

Вход в щель оборудуют под углом 90°, делают в виде наклонного ступенчатого спуска с дверью. По торцам щели устанавливают вентиляционные короба из досок. При укрытии в щели 10 и более человек оборудуют два входа.

Стены щели делают наклонными. Угол наклона зависит от прочности грунта. В слабых грунтах стены щели укрепляют одеждой из жердей, горбылей, толстых досок, хвороста, железобетонных конструкций и других материалов. Вдоль одной из стен устраивают скамью для сидения, а в стенах –ниши для хранения продуктов и емкостей с питьевой водой. Под полом щели устраивают дренажную канавку с водосборным колодцем.

Порядок оборудования щелей предусматривает сначала отрывку открытых щелей за 10-15 ч, а затем в течение 10-15 ч дооборудование открытых щелей одеждой крутостей и перекрытием их бревнами (плитами, элементами волнистой стали и т.д.), укладыванием по перекрытию какого-либо водонепроницаемого материала и произведением обсыпки грунтом.

Щели следует располагать вне зон возможных завалов при взрывах, т.е. на расстояниях От зданий не меньших половине их высоты (но не ближе 7 м), а при наличии свободной территории –еще дальше. Вместе с тем их следует располагать по возможности ближе к местам пребывания людей, которые будут пользоваться щелями.

Перекрытые щели будут предохранять, кроме того, от непосредственного попадания на одежду и кожу людей радиоактивных, отравляющих веществ и бактериальных средств, а также от поражения обломками разрушающихся зданий. Вместе с тем, даже перекрытые, не обеспечивают полную защиту от отравляющих веществ и бактериальных средств. Поэтому следует использовать СИЗ органов дыхания, а в открытых щелях и средства защиты кожи.

К защитным сооружениям закрытого типа с коллективной защитой относятся убежища, в которых защита обеспечивается подачей в помещения очищенного наружного воздуха с помощью фильтровентиляционных установок или регенерацией внутреннего воздуха.

К ЗС закрытого типа с индивидуальной защитой относятся противорадиационные укрытия (ПРУ), воздух в которые подаётся не очищенным, а, в случае появления их в наружном воздухе, люди используют для защиты средства индивидуальной защиты.

Укрытие персонала объектов экономики и населения в ЗС —главный и наиболее надёжный способ защиты людей в чрезвычайных ситуациях.

Для укрытия людей, в основном, используются убежища и противорадиационные укрытия, которые обеспечивают размещение и жизнеобеспечение людей. Однако для их кратковременной защиты могут использоваться и простейшие укрытия.

Использование подземных и подвальных сооружений для защиты населения.

Убежище вводится в эксплуатацию только после приемки комиссией, действующей в соответствии с «Инструкцией по приему и эксплуатации убежищ гражданской обороны».

На каждое убежище составляется паспорт, план, карточка привязки и схема путей эвакуации людей из убежища, а также правила содержания и табель оснащения.

На плане убежища указываются:

• вентиляционные каналы в стенах и воздухозаборные системы;
• сети водопровода, канализации, отопления, электроосвещения;
• места расположения отключающих устройств;
• аварийный выход;
• толщина и материалы стен и перекрытий убежища;
• площадь и внутренняя кубатура помещений;
• таблица предельно допустимого времени пребывания укрываемых при постоянном (без вентиляции) объеме воздуха в зависимости от заполнения людьми.

На карточке привязки показывается место нахождения убежища и расположенные вблизи незаваливаемые ориентиры, по которым можно быстро отыскать заваленное убежище.

На схеме эвакуации людей намечаются несколько возможных маршрутов выхода из района расположения убежища за пределы города. Один экземпляр документации хранится непосредственно в убежище, второй –в отделе ГО объекта.

При периодическом осмотре состояния убежища не реже одного раза в квартал, а также немедленно после заполнения укрываемыми оно проверяется на герметичность. Степень герметичности определяется по величине подпора воздуха, а сама проверка проводится в такой последовательности: закрываются все входные двери, ставни и люки, стопорятся клапаны избыточного давления; закрываются герметические клапаны и заглушки на вытяжной системе вентиляции; приточная система воздухоснабжения включается на работу в режиме чистой вентиляции; определяется количество воздуха, подаваемого в убежище; замеряется подпор воздуха в убежище.

Подпор воздуха замеряется наклонным манометром типа ТНЖ-1 (тягонапоромер жидкостной); он должен быть не менее 5 мм вод. столба при всех режимах вентиляции убежища.

Если величина подпора окажется недостаточней, то производится определение мест утечки воздуха по отклонению пламени свечи.

Необходимо систематически проверять состояние всего оборудования убежища, содержать его в соответствии с техническими требованиями и устранять неисправности.

Организация обслуживания убежищ возлагается на службу убежищ и укрытий ГО объекта. На каждое убежище выделяется звено (группа) обслуживания в составе 5-7 человек. Командир звена (группы) является комендантом убежища. По сигналу оповещения органов управления ГО звено (группа) прибывает в убежище и организует работу по приему укрываемых. По сигналу «Закрыть защитные сооружения» или по заполнении убежища двери и ставни закрываются и убежище снабжается воздухом в режиме чистой вентиляции.

В убежище необходимо строго соблюдать установленный режим и распорядок дня. Укрываемые должны беспрекословно выполнять все распоряжения коменданта и дежурного. Укрываемым не разрешается без необходимости ходить по помещениям убежища, курить, самостоятельно включать и выключать освещение, агрегаты и системы, открывать и закрывать двери. Запрещается зажигать свечи, керосиновые лампы и самодельные светильники.

Расход запасов продовольствия и воды допускается только по распоряжению коменданта (старшего) убежища.

Выход укрывающихся из убежища производится по указанию коменданта (старшего). Перед выходом на зараженную местность надо надеть средства индивидуальной защиты (СИЗ). Перед возвращением надо удалить радиоактивную пыль с СИЗ, верхней одежды и обуви. Осторожно снять средства защиты кожи, верхнюю одежду, по возможности обувь и оставить их в тамбуре.

Нормы размещения населения в защитных сооружениях.

Заполнения убежища производится организованно и быстро по сигналу «тревога». В первую очередь попускаются дети, женщины с детьми, престарелые. Они размещаются в отведенных для них местах.

Укрывающий обязан иметь собой 3-х суточный запас продуктов в полиэтиленовой упаковке, принадлежности туалета, документы, минимум личных вещей и средств индивидуальной защиты.

Запрещается приносить в защитное сооружение легковоспламеняющее и сильно пахнущее вещество, приводить домашних животных, ходить по ненадобности по помещениям, зажигать без разрешения керосиновые лампы, свечи, самодельные светильники. Укрывающие обязаны выполнить все требования коменданта и личного состава звена обслуживания.

Категорически воспрещается вход в убежище личного состава с видимыми пятнами ОБ, а при радиоактивном заражении с пылью, грязью и снегом на обмундировании.

При расположении на отдых в первую очередь занимаются верхние, затем нижние, запрещается излишнее хождение внутри помещения убежища.

Противогазы снимаются после того, как дежурный с помощью технических средств индикации определит отсутствие опасности поражения ОВ.

Вывод укрывающих из убежища производится по указанию командира звена обслуживание после сигнала "Отбой воздушной тревоги" или в случае аварийного состояния сооружения угрожающего жизни людей. Выход из убежища производится в надетых противогазах по два человека без задержки в тамбурах.

При завале основных выходов из убежища вывод укрывающихся производится через аварийный выход, а если нет, применяется меры по самостоятельному открыванию дверей и расчистке завала на входе силами звена обслуживания и укрывающихся.
