Лекция №8
Реализация цифровых регуляторов
Цифровые регуляторы могут быть реализованы в виде импульсных фильтров (на базе четырехполюсников в сочетании с квантователями и экстраполяторами), на основе микроЭВМ и цифровых устройств.
Передаточная функция цифрового регулятора в соответствии с рис.7.4б будет
(7.13)
причем всегда должно быть nm.
Разделим числитель на знаменатель на zn. Тогда для предельного случая n=m
(7.14)
Если a0=1, то из (7.14) можно получить линейный алгоритм работы цифрового управляющего устройства:
u[k]=b0e[k]+b1e[k-1]+…+bme[k-n]- (a1u[k-1]+a2u[k-2]+…+anu[k-n]). (7.15)
Из полученных соотношений можно установить, что цифровой регулятор оказывается физически реализуемым, если в (7.14) нет слагаемых с положительной степенью z. Наличие хотя бы одного члена в (7.14) с положительной степенью z означает «упреждение», т.е. показывает, что выходной сигнал опережает входной. В равной степени это относится и к слагаемым уравнения (7.15), т.е. значение u[k] будет определяться значениями опережающих его слагаемых u[k+1] и e[k+1].
Условием физической реализуемости цифрового регулятора, таким образом, является выполнение условия nm. Кроме того, при n=m знаменатель (7.14) не должен иметь сомножителя z-1 при b0 0 , т.е. должно быть также a00.
К цифровым регуляторам предъявляются требования к точности реализации параметров при их вычислении с ограниченной разрядностью процессоров.
Для обеспечения устойчивости регуляторов должно выполняться условие расположения полюсов их передаточной функции внутри единичной окружности на комплексной плоскости.
Передаточная функция цифрового регулятора обычно реализуется в виде программы ЭВМ, реализуемых методами прямого, последовательного и параллельного программирования.
При прямом программировании из передаточной функции (7.14) запишем уравнение в форме обратного преобразования:
(7.16)
решением которого будет:
(7.17)
В общем виде уравнение (7.17) может быть представлено, как разность двух групп слагаемых входного и выходного сигналов:
(7.18)
Для последовательного программирования передаточную функцию регулятора представляют в виде произведения простейших передаточных функций, каждая из которых реализуется простейшими программами:
(7.19)
где p – наибольшее из чисел n и m. Для каждой простейшей программы используется метод прямого программирования.
При параллельном программировании передаточная функция (7.14) представляется в виде (7.20)
где p – наибольшее из чисел n и m. Здесь также каждая из передаточных функций может быть реализована методом прямого программирования.
Пример 1
Пусть передаточная функция цифрового регулятора имеет вид:
Регулятор является физически реализуемым (n=2, m=1 при и устойчивым (полюсы z1=0.5, z2=0.1).
- Прямое программирование.
Из передаточной функции запишем линейное уравнение регулятора:
Выразим обратное z- преобразование к обеим частям уравнения:
Применяя метод прямой (непосредственной) декомпозиции к предыдущему уравнению
,
где или ,
получим систему:

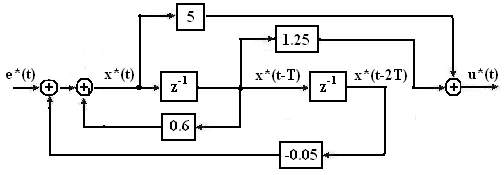

Структура решения данной системы уравнений приведена на рис.1.
Рис.1. Прямое программирование передаточной функции
- Последовательное программирование.
Передаточную функцию регулятора запишем в виде произведения двух функций, например, вида:
Программирование выполним, представив произведение передаточных функций системой уравнений:
X(z)=(1+0.25z-1)E(z)+0.5z-1X(z)
U(z)=5X(z)+0.1z-1U(z).

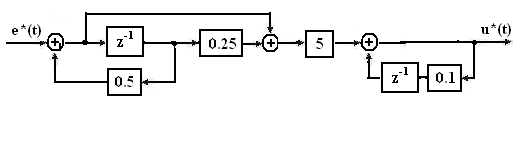

Структурная схема решения системы приведена на рис.7.9.
Рис.7.9 Последовательное программирование передаточной функции
- Параллельное программирование.
Разложим передаточную функцию регулятора на сумму простейших:
Составим систему уравнений, U(z)=U1(z)-U2(z)
U1(z)=9.375E(z)+0.5z-1U1(z)
U2(z)= 4.375E(z)+0.1z-1U2(z),

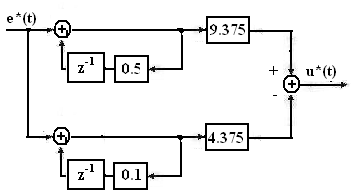

структурная схема решения системы приведена на рис.7.10.
Рис.2. Параллельное программирование передаточной функции
Для преобразования сложной дискретной передаточной функции к алгебраической сумме элементарных используйте две леммы высшей алгебры:
Лемма 1. Пусть - правильная рациональная дробь с действительными
коэффициентами и пусть S1 есть вещественный корень полинома Q(s)
кратности r, тогда существует такое число А и такой полином P1(s), что
справедливо равенство
,
где ; при этом - правильная рациональная дробь.
Лемма 2. Пусть - правильная рациональная дробь с действительными
коэффициентами и Q(s)=(s2+ps+q)mV(s), где , корни полинома не
являются корнями полинома V(s), V(s) не делится нацело на (s2+ps+q).
Тогда найдутся такие вещественные числа M и N и такой полином P1(s),что
,
где второе слагаемое будет также правильная рациональная дробь.
Пример:
Здесь использован метод неопределённых коэффициентов:
Примечание:
1..
2. Теорема о разложении многочлена на множители:
«Каждый (действительный или комплексный) многочлен степени относительно может быть единственным способом представлен в виде произведения постоянной и линейных множителей , именно
где - корни многочлена ; корню кратности соответствует множителей . Каждая пара множителей и , соответствующая паре комплексных сопряжённых корней и ,
может быть объединена в действительный квадратный множитель ».
Пример 2
Передаточная функция аналогового корректирующего устройства имеет вид
.
Определите дискретную передаточную функцию цифрового алгоритма управления объектом путём преобразования аналогового регулятора в цифровой при периоде квантования сигналов T=0,02с. Проверьте адекватность преобразования по амплитудно-фазовым частотным характеристикам непрерывного и цифрового корректирующих звеньев. Составьте программу работы ЦВМ на основании полученной дискретной передаточной функции и постройте структурную схему реализации алгоритма дискретного корректора.
Решение
Для получения дискретного аналога корректирующего алгоритма в форме обратных разностей используем аппроксимационную формулу Тастина
,
приведём первый коэффициент знаменателя к 1 и разделим числитель и знаменатель дискретной передаточной функции на :
.
Из последнего выражения
,
.
Обратное Z-преобразование этого выражения – рекуррентная форма дискретного управляющего алгоритма:
.

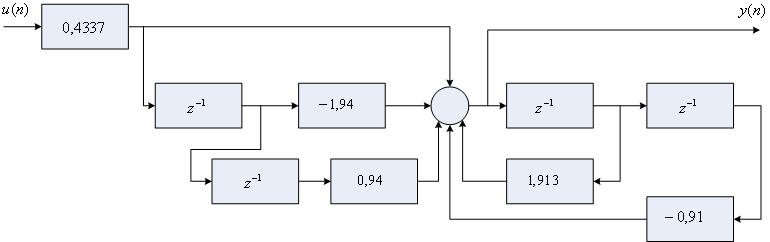

Структурная схема реализации полученного алгоритма в микроЭВМ представлена на рис.1.
Рис.1. Структурная схема дискретного управляющего алгоритма
Греческий алфавит
|
Название буквы
|
Прописная
|
Строчная
|
Название буквы
|
Прописная
|
Строчная
|
|
Альфа
|
|
|
Ню
|
|
|
|
Бета
|
|
|
Кси
|
|
|
|
Гамма
|
|
|
Омикрон
|
|
|
|
Дельта
|
|
|
Пи
|
|
|
|
Эпсилон
|
|
|
Ро
|
|
|
|
Дзета
|
|
|
Сигма
|
|
|
|
Эта
|
|
|
Тау
|
|
|
|
Тета
|
|
|
Ипсилон
|
|
|
|
Йота
|
I
|
|
Фи
|
|
|
|
Каппа
|
|
|
Хи
|
|
|
|
Лямбда
|
|
|
Пси
|
|
|
|
Мю
|
|
|
Омега
|
|
|
