ЧИСТКА И ПРОМЫВКА ПЕСЧАНЫХ И ГИДРАТНЫХ ПРОБОК

6. ЧИСТКА И ПРОМЫВКА ПЕСЧАНЫХ И ГИДРАТНЫХ ПРОБОК

Выбор оборудования и технологии очистки пробок обусловлен:

• типом пробки, местом ее расположения,
• состоянием эксплуатационной колонны (степенью ее герметичности и износа),
• пластовым давлением.

Технологию очистки пробок выбирают таким образом, чтобы, с одной стороны, ее удалить, а с другой — свести к минимуму ухудшение гидродинамических свойств пласта, например, в результате попадания в него технологических жидкостей, используемых для промывки.

Образующиеся в процессе эксплуатации скважины песчаные пробки бывают:

1. забойными, образующимися на забое скважины,
2. патронными, располагающимися в средней и верхней части колонны.

Пробки бывают рыхлыми и плотными.

Существуют два основных метода очистки скважин - удаление песчаных пробок:

1. желонками – для этого в колонну труб на канате последовательно опускают и поднимают желонку (цилиндрическую емкость, снабженную каналами и рядом устройств для захвата материала пробки, например песка, подъема его на поверхность и быстрого опорожнения).
2. промывкой – для этого в засоренные подъемные трубы или эксплуатационную колонну спускают колонну промывочных труб и специальными промывочными насосами создают циркуляцию жидкости для размывания пробки и выноса составляющих ее материалов на поверхность.

Необходимо иметь в виду, что при образовании песчаной пробки в случае полного прекращения подачи пластовой жидкости давление в нижней части колонны увеличивается и в процессе удаления пробки может произойти выброс части пробки, нефти, а иногда и оборудования, спущенного в скважину. Поэтому при удалении пробки следует строго выполнять правила техники безопасности.

Метод удаление песчаных пробок желонками

Преимущества этого метода:

• простота применяемого оборудования и процесса очистки,
• исключение проникновения в призабойную зону пласта технологических жидкостей;
• возможность очистки скважин с негерметичными эксплуатационными колоннами.

Недостатки метода:

• длительность процесса;
• возможность протирания эксплуатационной колонны;
• возможность обрыва каната, на котором спускается инструмент;
• загрязнение территории вокруг устья скважины извлеченным материалом пробки;
• невозможность чистки желонкой колонн, имеющих смятия или сломы.

При очистке желонкой скважины:

1. она должна быть оборудована подъемником, колонна подъемных труб должна быть поднята и уложена на мостки;
2. рядом с устьем скважины установлен отбойный ящик для сбора материала пробки.

Диаметр желонки выбирается исходя из диаметра колонны, в которой образовалась пробка.

Диаметр труб, мм 114 127 140 146 168 и более

Диаметр желонки, мм .... 73 89 89 89 114

В зависимости от характера пробки используют следующие типы желонок:

1. для рыхлых пробок — простые,
2. при плотных — поршневые,
3. в специальных случаях — автоматические.

Простую желонку подвешивают на тартальном канате диаметром 16 или 19,5 мм при оснастке талевой системы «на прямую». В процессе работ следует систематически проверять надежность крепления каната к желонке и состояние каната.

Длина каната, намотанного на барабан лебедки, должна быть такой, чтобы при самом нижнем положении желонки в скважине на барабане оставалось бы не менее одного ряда каната.

Простая желонка представляет собой трубу диаметром 73— 114 мм и длиной 8—12 м с тарельчатым или шариковым клапаном на нижнем конце и дужкой для крепления каната на верхнем конце. Хотя желонки подобной конструкции малоэффективны, но иэ- за простоты конструкции их часто применяют на промыслах.

В процессе работы желонку опускают на канате со средней скоростью. За 10—15 м до пробки скорость увеличивают и желонка врезается в пробку, клапан в нижней части открывается и песок вместе с жидкостью заполняет ее внутренний объем. Для надежного закрытия клапана желонку отрывают от забоя на максимальной скорости подъема.

Подняв желонку из скважины, ее с помощью крючка отводят от устья к отбойному ящику, в дне которого укреплен стержень. Установленный на стержне клапан открывается, и песок вместе с жидкостью стекает в ящик.

Освобожденную желонку опускают в скважину и повторяют процесс ее заполнения.

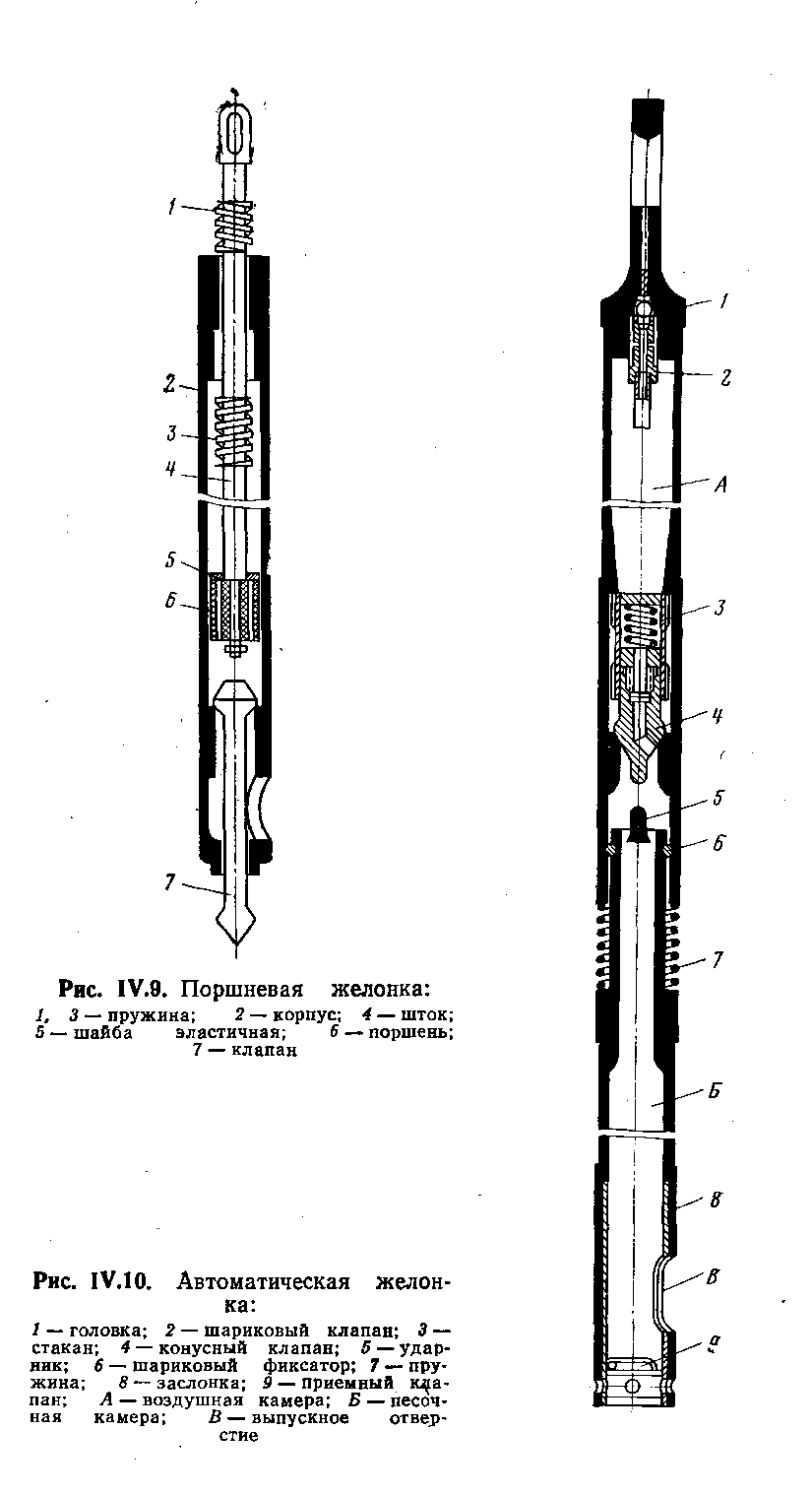

Поршневые желонки (рис. IV.9) отличаются от простых наличием в них поршня, установленного на штоке, свободно проходящем через верхнюю крышку корпуса. Шток поршня должен быть достаточно массивным, чтобы обеспечивать его движение вниз относительно корпуса желонки при провисании каната. Для амортизации удара на шток надеты две пружины — одна снаружи, другая внутри корпуса.

Для обеспечения перетока жидкости из подпоршневой полости в надпоршневую в поршне имеется ряд осевых каналов, закрытых сверху эластичной шайбой. Клапан в нижней части желонки снабжают штоком с пикообразным наконечником.

При достижении желонкой забоя клапан открывается, а поршень опускается вниз, пока верхняя пружина не упрется в пробку.

Во время подъема каната сначала начинает двигаться вверх поршень, в результате давление под поршнем уменьшается и песок с жидкостью через открытый клапан засасывается внутрь корпуса. После отрыва корпуса желонки от забоя клапан закрывается и предупреждает освобождение желонки от песка.

Для хорошего наполнения желонки ее несколько раз сажают ша забой, опуская поршень в нижнее положение.

После подъема желонки на поверхность ее крючком отводят к отбойному ящику, опирают штоком клапана на его дно. После вытекания жидкости с песком процесс повторяют.

Автоматическая желонка (рис. IV.10) имеет более сложное по сравнению с описанными устройство. Принцип ее действия основан на использовании двух герметичных камер — воздушной и песочной. Эти камеры имеют герметичные клапаны. Приемный клапан при достижении желонкой песчаной пробки открывается и, поскольку давление в скважине значительно превышает давление воздуха во внутренней полости желонки, песочная камера интенсивно заполняется материалами, образовавшими пробку. При заполнении песочной камеры воздух, находящийся в воздушной камере, сжимается, при подъеме желонки на поверхность давление в ней сохраняется и поддерживается на уровне 1 МПа.

После извлечения желонки из скважины ее отводят в сторону от скважины и устанавливают в отбойный ящик. При открытии нижнего спускного отверстия содержимое желонки давлением сжатого воздуха, находящегося в воздушной камере, интенсивно вытесняется из внутренней полости песочной камеры желонки. Во время открытия спускного отверстия под действием реактивной силы желонка смещается вбок, поэтому ее необходимо надежно упереть в дно ящика-отбойника и предусмотреть меры, исключающие попадание выбрасываемого содержимого желонки на рабочих.

Автоматические желонки работают тем лучше, чем выше столб жидкости в скважине над пробкой. Однако эффективность их работы в основном зависит от герметичности клапанов. Даже незначительная утечка воздуха или жидкостно-песочной смеси приводит к резкому уменьшению степени ее наполнения и скорости опорожнения.

В процессе очистки песчаной пробки желонкой следует соблюдать следующие правила:

1. Выбирать скорость спуска желонки таким образом, чтобы предупредить образование петель каната, которые могут возникнуть во время спуска желонки в скважину и в том случае, если она зацепляется за выступ колонны труб.
2. При подъеме не допускать затаскивания желонки под кронблок. Для этого на тартальном канате выше желонки на 100 м навязывают метку. При подходе метки к барабану лебедки машинист уменьшает скорость подъема и сосредоточивает внимание на устье скважины, ожидая появления желонки.
3. При спуске желонки при приближении ее к уровню жидкости в скважине скорость вращения барабана лебедки должна быть уменьшена, поскольку в период погружения желонки в жидкость ее скорость резко уменьшается, что может привести к образованию петли из тартального каната.
4. Для лучшей ориентации тракториста на канате должна быть укреплена метка, соответствующая забою скважины. Приближение этой метки к устью скважины означает посадку желонки на забой, образованный песчаной пробкой.
5. После посадки желонки на максимально возможной скорости спуска на песчаную пробку она должна без промедления подниматься на поверхность.
6. При чистке песчаных пробок запрещается опорожнять желонку непосредственно на пол рабочей площадки.
7. В случае соскакивания тартального каната с оттяжного ролика или кронблочного шкива следует прекратить спускоподъемные операции, а канат до завода его в ролик или шкив надежно закрепить на устье двумя зажимами, расположенными накрест. Запрещается чистить желонкой песчаные пробки в фонтанных скважинах, выделяющих газ.

При промывке пробок в скважинах, из которых возможны выбросы, следует на промывочных трубах установить противовыбросную задвижку или на устье герметизирующее устройство и применять промывочную жидкость с удельным весом, обеспечивающим гидростатическое давление столба большее, чем пластовое давление.

1. Промывочный шланг должен иметь по всей длине петлевую обвивку из мягкого металлического канатика, прочно прикрепленного к стояку и вертлюгу.
2. При промывке песчаной пробки водой промывочную жидкость следует отводить в промышленную канализацию. Промывать пробки нефтью следует по замкнутому циклу.
3. В ночное время при внезапном выключении освещения во время промывки скважины следует находящиеся в ней трубы приподнять и посадить на элеватор, не прекращая циркуляцию промывочной жидкости.

Удаление песчаной пробки промывкой

Для реализации этого способа:

1. в скважину опускают колонну промывочных труб,
2. у устья скважины размещают:

• насосы,
• резервуары с промывочной жидкостью
• другое оборудование, необходимое для промывки по одному из способов

Способы промывки:

1. прямая,
2. обратная,
3. комбинированная
4. непрерывная.

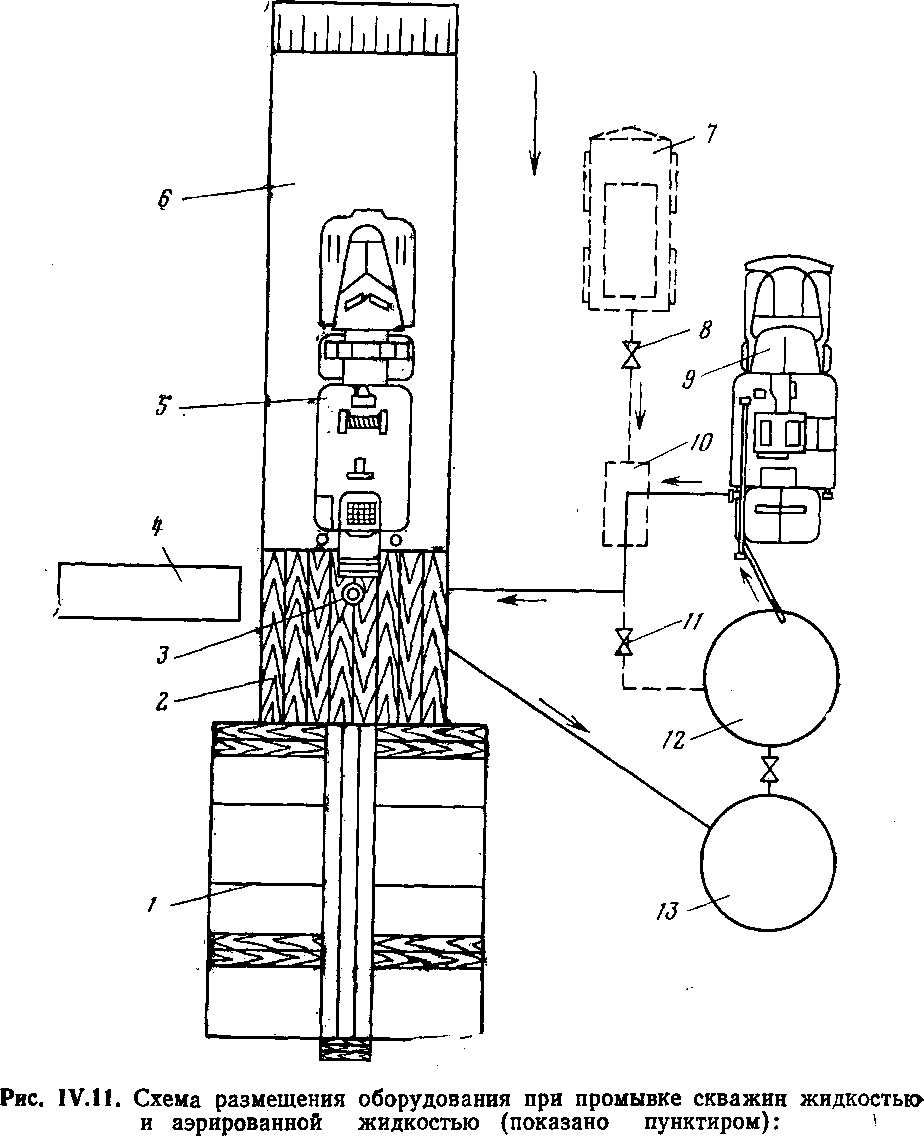

Расположение оборудования у устья скважины, эксплуатирующейся ШСН, может быть следующим (рис. IV.11):

1. подъемник устанавливают, как обычно при спускоподъемных операциях,— по одной оси с мостками,
2. промывочный агрегат — напротив станка-качалки, не более чем в 10 м от устья скважины так, чтобы его кабина не была обращена к устью.

3) позади агрегата может быть расположена емкость для промывочной жидкости или автоцистерна.

1 - мостки-стеллажи; 2 - рабочая площадка; 3 - устье скважины; 4 - балансирный станок-качалка; 5 — подъемная лебедка (агрегат подземного ремонта); 6 — площадка для агрегата; 7 — компрессор; 8 — вентиль регулировочный; 9 — установка насосная; 10— аэратор; 11 — вентиль; 12, 13 — емкость

Промывочная жидкость, поступающая из скважины, может непосредственно направляться в промысловую канализацию либо в специальную емкость, располагаемую рядом с устьем.

Промывочную жидкость выбирают исходя из индивидуальных особенностей скважины:

1. безводные нефтяные скважины целесообразно промывать только чистой нефтью, поскольку применение воды приводит к осложнениям при последующей эксплуатации;
2. скважины с повышенным пластовым давлением промывают раствором или соленой водой, плотность которых исключает выбросы или фонтанирование.

В процессе промывки скважин необходимо следить за удельным весом промывочной жидкости и в случае его уменьшения, например аэрации — сменить жидкость.

1. скважины, не склонные к выбросам или фонтанированию, промывают технической или пластовой водой.
2. скважины с низким пластовым давлением, склонные к поглощению, целесообразно промывать аэрированной жидкостью.

В качестве промывочных труб используют НКТ, тип и диаметр которых выбирают в зависимости от конструкции скважины. Если промывочные трубы спускают ниже башмака первого ряда труб, то целесообразно использовать муфты с увеличенной фаской, что позволяет избежать ударов о башмак при подъеме колонны.

Для повышения эффективности процесса разрушения пробки на башмак промывочной колонны навинчивают наконечники, имеющие вид торцевой фрезы или накосо срезанного патрубка.

1. Прямую промывку осуществляют подачей промывочной жидкости к пробке через спущенную в скважину колонну промывочных труб. При этом материалы, составляющие размываемую пробку, выносятся на поверхность по кольцевому пространству между эксплуатационной колонной и колонной промывочных труб.

Колонну труб привинчивают к вертлюгу (рис. IV. 12, а), который, в свою очередь, подвешивают на крюк талевой системы. Вертлюг соединяют гибким шлангом со стояком, к которому от насоса подводится промывочная жидкость.

Прямая промывка наиболее эффективна при удалении крепких пробок.

Недостаток - обеспечение значительного расхода промывочной жидкости, так как подъем жидкости происходит по кольцевому пространству, площадь поперечного сечения которого велика, а следовательно, скорость подъема жидкости незначительна. Для эффективного удаления песка необходимо, чтобы скорость подъема жидкости превышала скорость падения частиц песка в жидкости.

Последовательность операций при прямой промывке следующая:

1. Подготовительные работы:

• у устья скважины устанавливают агрегат подземного ремонта (или оснащают стационарную эксплуатационную вышку талевой системой),
• монтируют стояк,
• устанавливают промывочный агрегат, технологические емкости,
• оборудуют устье скважины головкой, соединяют трубопроводами все узлы и агрегаты.

1. Спускают колонну промывочных труб таким образом, чтобы насадка, установленная в их нижней части, находилась не выше 10 м от начала пробки.
2. Соединяют колонну труб с вертлюгом и включают насос промывочного агрегата.
3. После создания циркуляции промывочной жидкости, т. е. появления потока жидкости из трубопровода, соединенного с кольцевым пространством между эксплуатационной и колонной промывочных труб, начинают с помощью подъемника опускать в скважину колонну промывочных труб. Спуск проводят на минимальной скорости, следя за тем, чтобы колонна промывочных труб не встала на пробку, и одновременно следят за показаниями манометра, установленного на нагнетательной линии промывочного насоса.

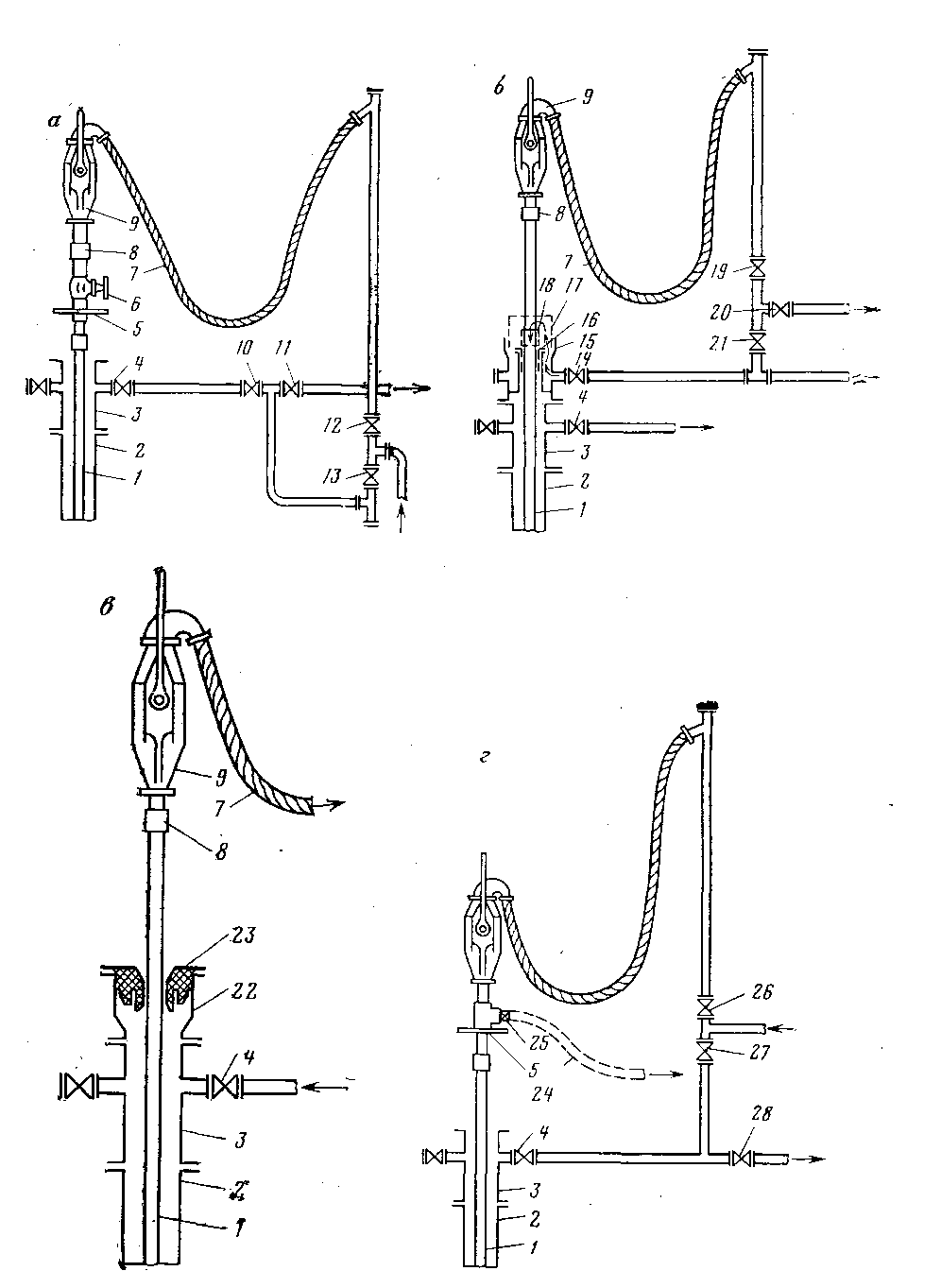

Рис. IV.12. Схема оборудования скважины при промывке:

а — прямой; б — ускоренной; в — обратной; г — комбинированной;

1- колонна промывочных труб; 2— эксплуатационная колонна; 3— крестовина; 4- задвижка; 5- фланец; 6 - предохранительная задвижка; 7 - промывочный шланг; 8 - муфта; 9 - вертлюг; 10,11, 12, 13, 14 - краны; 15 - промывочная головка; 16 - вкладыш, 17 - крышка; 18 - муфта; 19, 20, 21 - краны; 22 - промывочная головка; 23 - манжетное уплотнение; 24 - гибкий шланг; 25 - пробка; 26, 27, 28 - краны

Основная задача бригады подземного ремонта при промывке пробки — обеспечение такой скорости погружения колонны промывочных труб, чтобы, с одной стороны, быстро удалить пробку, а с другой — не допустить засорения наконечника промывочной колонны.

Признак засорения наконечника — резкое повышение давления на выкиде промывочного насоса. При этом необходимо, не останавливая насоса, т. е. не прекращая циркуляции промывочной жидкости, приподнять колонну промывочных труб на 0,5—1 м и удерживать ее на этой высоте до тех пор, пока не восстановится нормальное давление.

Если наконечник забит настолько плотно, что его не удается промыть потоком жидкости, подаваемой насосным агрегатом, циркуляцию прекращают, отсоединяют вертлюг от колонны промывочных труб и поднимают ее на поверхность, где и прочищают насадку. Затем спускают в скважину колонну промывочных труб, соединяют ее с вертлюгом и продолжают промывку.

При нормальном ходе размыва пробки промывку ведут до тех пор, пока вертлюг не опустится в нижнее положение. После этого промывку скважины продолжают до тех пор, пока весь песок, находящийся во взвешенном состоянии в кольцевом пространстве между НКТ и промывочными трубами, не будет вынесен на поверхность. В противном. случае в период остановки промывочного насоса этот песок осядет вниз, что может привести к прихвату колонны промывочных труб.

Продолжительность полного удаления песка определяют исходя из расчета или же контролируя степень загрязненности промывочной жидкости, вытекающей из скважины.

После промывки насос останавливают или, управляя задвижками, направляют поток из нагнетательного патрубка в амбар, после чего поднимают промывочные трубы из скважины на высоту промывочного колена, подставляют под муфту элеватор, отвинчивают колено и либо отводят его в шурф, либо укладывают на мостки.

В результате крюк талевой системы освобождается, на него накидывают штропы элеватора и, подняв с мостков очередную трубу, подводят ее к устью скважины. После свинчивания трубы с колонной промывочных труб освобождают элеватор, на который она опиралась, и опускают колонну на длину трубы до тех пор, пока элеватор не сядет на тройник.

С крюка снимают штропы элеватора, крюк оттягивают к вертлюгу и набрасывают на него серьгу вертлюга. После подъема вертлюга с промывочным коленом его соединяют с колонной промывочных труб, приподнимают колонну и освобождают элеватор. Далее включают насос или открывают соответствующие задвижки в линии, восстанавливают циркуляцию и продолжают промывку.

Аналогичным образом, постепенно промывая и наращивая промывочную колонну, продолжают промывку пробки на всей ее длине.

В тех случаях, когда ожидается выброс или фонтанирование скважины, в схему обвязки вводят предохранительную задвижку 6 со специальным фланцем 5, устанавливаемыми ниже вертлюга.

Открытое фонтанирование исключают посадкой фланца 5 на фланец крестовика фонтанной арматуры 3 и скреплением их болтами, после чего скважину можно глушить подачей жидкости через промывочные трубы или кольцевое пространство, а также одновременно через оба канала.

В первом случае открывают предохранительную задвижку и задвижку 12, задвижки 4, 10, 11 закрыты; во втором случае предохранительная задвижка 6 и задвижки 11, 12 закрыты, а задвижки 13, 10, 4 открыты; в третьем — задвижка 11 закрыта, а остальные открыты.

Описанную технологию применяют для промывки однорядных подъемников. Промывку пробок в двухрядных подъемниках ведут следующим образом.

Устье скважины оборудуют по схеме (рис. IV.12, б).

Промывку внутреннего ряда подъемных труб ведут так же, как и промывку однорядного подъемника, с той лишь разницей, что после вскрытия башмака внутреннего ряда продолжают промывку до башмака труб наружного ряда.

После этого, оперируя задвижками, пытаются установить циркуляцию жидкости из промывочных труб по кольцевому пространству между трубами первого и второго рядов. Если это удается, то промывку ведут до полного прекращения выхода песка, после чего промывку ведут до полного прекращения выхода песка, после чего промывочные трубы опускают до фильтра и промывают эксплуатационную колонну.

Когда промывают скважины, на которых могут происходить выбросы или фонтанирование, схема обвязки должна включать в себя предохранительную задвижку, устанавливаемую ниже вертлюга и специального фланца, размеры которого соответствуют фланцу тройника или крестовика фонтанной арматуры. Если в процессе промывки начинается проявление скважины, открытое фонтанирование можно предупредить, закрыв задвижку, опустив колонну промывочных труб и соединив фланец с фонтанной арматурой.

Аналогичным образом оборудуется устье скважины при промывке двухрядного подъемника.

При прямой и комбинированной промывках в ряде случаев работают без промывочного стояка. Тогда промывочный шланг соединяют с трубопроводами на уровне пола рабочей площадки. Длят того чтобы при спуске вертлюга в нижнее положение промывочный шланг не ложился на пол и не загромождал рабочее место у устья- скважины, используют приспособление для подвески шланга & средней его части за пояс вышки.

1а.Скоростная прямая промывка предусматривает такое же, как и при простой промывке, направление потоков жидкости, но позволяет ускорить разрушение пробки за счет исключения полного выноса песка из кольцевого пространства между НКТ и промывочными трубами перед ее наращиванием.

Это достигается при включении в специальную обвязку (рис. IV.12, б) промывочной головки 15, которая позволяет после посадки на нее трубы и отсоединения вертлюга восстановить циркуляцию жидкости в течение времени, пока очередная труба не будет подготовлена для наращивания. В результате перерывы » циркуляции жидкости обусловлены только временем развинчивания и свинчивания резьбового соединения колонны промывочных труб, а количество песка, осажденного на пробку, незначительно.

Скоростная прямая промывка ведется следующим образом (см.. рис. IV.12, б). В процессе промывки жидкость от насоса через: задвижки 21, 19, стояк, промывочный шланг 7 и вертлюг 9 поступает в колонну промывочных труб. При подходе муфты к промывочной головке в ее корпус вставляют вкладыш 16 (показан пунктиром) и при дальнейшем спуске сажают торец муфты 18 на вкладыш 16. После этого набрасывают ключи на патрубок, установленный ниже вертлюга и муфты трубы. После этого подача насоса прекращается, резьбовое соединение раскрепляют, отвинчивают и на промывочной головке 15 закрепляется крышка 17. Открыв; кран 14, и закрыв кран 19, 21 возобновляют промывку, однако теперь жидкость от насоса попадает в колонну промывочных труб„ минуя стояк, промывочный шланг и вертлюг.

Подготовив очередную трубу к спуску, т. е. соединив патрубок,, установленный ниже вертлюга, с лежащей на мостках трубой, поднимают и подводят ее к устью скважины. После этого циркулящш опять прекращается либо остановкой насоса, либо открытием кранов 21, 20 и закрытием кранов 14, 19. Крышку 17 с головки 15 снимают, очередную трубу свинчивают с муфтой спущенной трубы,, после чего возобновляют циркуляцию жидкости через стояк, промывочный шланг, вертлюг и новую трубу.

2.Обратная промывка скважин предусматривает закачку жидкости в кольцевое пространство между колонной НКТ и промывочными трубами и подъем ее вместе с размытым песком по- промывочным трубам. Это позволяет достигнуть более высоких скоростей восходящего потока жидкости и ускорить разрушение пробки.

Схема обвязки устья (см. рис. IV. 12, в) включает в себя промывочную головку 22 для герметизации устья скважины.

Промывочная головка крепится к фланцу тройника или крестовика и состоит из корпуса, в котором установлено манжетное уплотнение 23. Ус манжеты достаточно эластичен и может пропускать муфты, соединяющие трубы промывочной колонны. Промывочная жидкость направляется от насоса через патрубок, приваренный к корпусу головки, или через крестовик.

Предварительный натяг манжеты и давление жидкости прижимают ее к наружной поверхности промывочных труб, обеспечивая таким образом герметичность внутренней полости, что позволяет спускать трубы при постоянной циркуляции жидкости.

Для обеспечения свободного пропуска муфты через уплотнение головки ее крышку отворачивают на несколько оборотов, уменьшая таким образом предварительный натяг уплотнения.

Жидкость из полости промывочных труб отводят либо с помощью вертлюга, либо специальной отводной головки, ввинчиваемой в муфту, опертую на элеватор, на котором подвешена колонна промывочных труб. Отводная головка соединяется шлангом с обвязкой.

После спуска крюка в нижнее положение проводят промывку до появления чистой воды. Так как объем внутренней полости промывочных труб меньше объема кольцевого пространства, то продолжительность обратной промывки меньше, чем прямой.

После появления чистой воды колонну промывочных труб наращивают и продолжают процесс разрушения пробки. Поскольку в кольцевом пространстве находится чистая жидкость, прихват труб исключается.

Обратная промывка позволяет обеспечить более эффективный вынос песка, но вместе с тем снижается интенсивность разрушения пробки.

3.Комбинированная промывка заключается в попеременной работе оборудования в режимах прямой и обратной промывок. В зависимости от имеющегося оборудования обвязка устья скважины может быть выполнена либо с использованием промывочной головки, либо с использованием крестовины (рис. IV.12, г). Обвязка, используемая при комбинированной промывке, наиболее сложная, она должна обеспечивать изменение направления течения жидкости в промывочных трубах.

В процессе промывки пробки после наращивания очередной трубы или колена жидкость нагнетают в промывочные трубы. При этом краны 26, 4, 28 открыты, а кран 27 закрыт. Жидкость от насоса через стояк, промывочный шланг и вертлюг поступает в промывочные трубы и, пройдя через насадок, размывает пробку, т. е. работа идет по прямой схеме. Жидкость вместе с песком поднимается по кольцевому пространству и через краны 4 и 28 выходит в емкость.

После посадки планшайбы на фланец тройника их соединяют болтами, прекращают промывку, отвинчивают пробку 25 и соединяют отверстие гибким шлангом 24 с емкостью. Краны 26, 28 закрывают, а кран 27 открывают. После этого возобновляют работу насоса, но уже по схеме обратной промывки, т. е. чистая жидкость, подается в кольцевое пространство, а песок выносится через боковой отвод и гибкий шланг. После появления чистой воды циркуляцию жидкости в скважине прекращают, разбирают фланцевое соединение, приподнимают колонну промывочных труб, под муфту подводят элеватор и сажают колонну на него.

Отвинтив промывочное колено, его спускают в шурф или укладывают на мостки. На крюк подвешивают элеватор для подачи к устью следующей трубы. После свинчивания ее с колонной верхний элеватор приподнимают, освобождают нижний элеватор и опускают колонну вниз до посадки верхнего элеватора на тройник. Крюк освобождают от штропов элеватора и на него набрасывают серьгу вертлюга.

После подъема вертлюга с трубой из шурфа ее соединяют с колонной промывочных труб, колонну приподнимают, освобождают элеватор и промывку скважины возобновляют.

Комбинированную промывку можно осуществить с еще более сложной схемой обвязки, при которой исключается использование пробки 25 и дополнительного гибкого шланга 24. В этом случае при работе в режиме обратной промывки жидкость из промывочных труб удаляется через вертлюг и гибкий шланг, а далее через; дополнительную задвижку направляется в емкость. При подобной схеме в моменты изменения режима промывки достаточно только закрыть и открыть соответствующие задвижки.

Чистка скважин аэрированной жидкостью

Описанные выше способы промывки скважин и оборудование, используемое при этом, не зависят от того, какая жидкость используется в качестве промывочной: нефть, вода, глинистый раствор.

Использование водовоздушной смеси при чистке пробок требует специального дополнительного оборудования — смесителя, компрессора и т. п. (см. рис. IV.11, пунктир).

От насосного агрегата промывочная жидкость направляется через обратный клапан к смесителю. От источника сжатого воздуха через регулятор расхода к смесителю подается воздух. Выйдя из смесителя, водовоздушная смесь поступает через промывочный шланг и врртлюг в колонну промывочных труб. Устье скважины оборудуют головкой для обратной промывки, а муфту нижней трубы промывочной колонны — обратным клапаном.

Технология промывки аэрированной жидкости отличается от описанных ранее.

Перед началом промывки жидкость, находящуюся в трубах, вытесняют в трап, после чего налаживают циркуляцию жидкости и: уточняют соотношение сжатого воздуха и воды для пормывка пробки.

После выноса пробки и спуска колонны промывочных труб на длину трубы или колена труб насосный агрегат останавливают, & давление в полости труб снижают через контрольный вентиль. В кольцевом пространстве давление сохраняют, поскольку течению жидкости вверх по колонне промывочных труб препятствует обратный клапан.

Далее колонну труб наращивают, включают насос и восстанавливают циркуляцию водовоздушной смеси. Цикл этих операций повторяют до тех пор, пока вся пробка не будет размыта.
