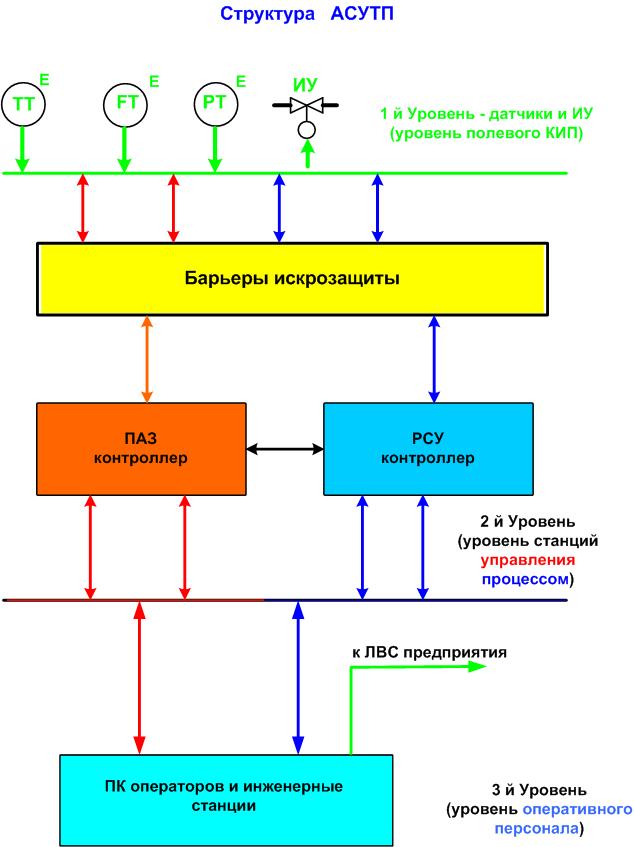

СХЕМЫ КОНТРОЛЯ И РЕГУЛИРОВАНИЯ

САК И САР ТЕМПЕРАТУРЫ

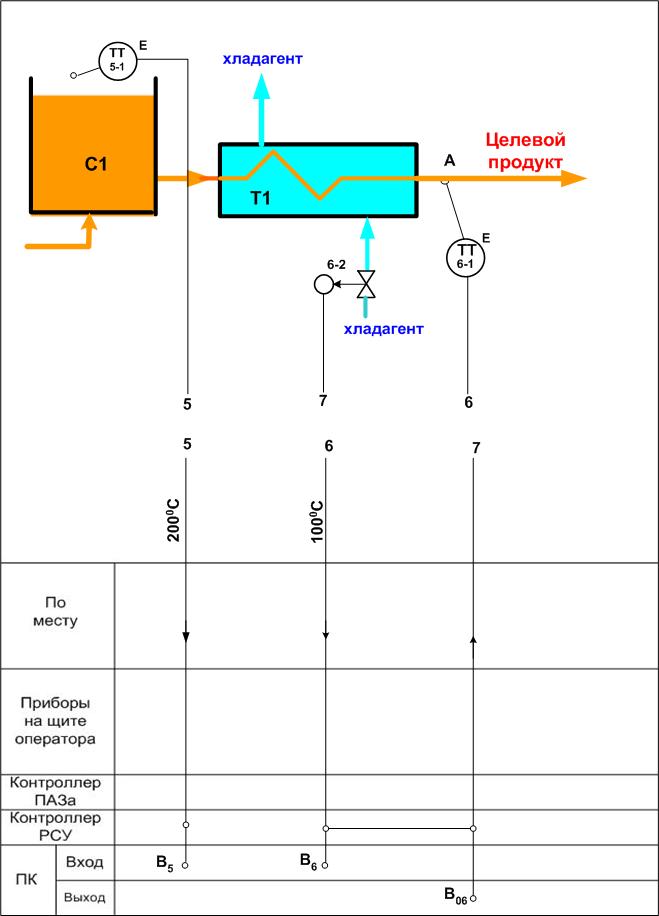

Схема 5. Контроль температуры целевого продукта в сборнике С1 с использованием бесконтактного инфракрасного датчика.

Интеллектуальный датчик ТСПУ Метран-276 воспринимает контролируемую температуру (ожидаемое значение 2000C) и формирует результаты в виде выходных сигналов (4-20)mA/HART (аналогового и цифрового). Цифровой сигнал с датчика поступает на контроллер РСУ APACS+, где значения температур высвечиваются, а также на вход ПК, где они могут быть распечатаны и использованы по назначению (например, для построения графика изменения измеряемой величины во времени).

Схема 6. САР температуры целевого продукта (1000С) на выходе из теплообменника Т1.

Температура целевого продукта на выходе из теплообменника Т1 поддерживается на уровне 1000С изменением подачи хладагента. Текущая температура целевого продукта воспринимается интеллектуальным датчиком Метран-281- Exia НСХ K. Выходной сигнал (4-20)mA/HART. Цифровой сигнал с датчика поступает на контроллер РСУ APACS+, где текущее значение температуры целевого продукта высвечивается, затем сравнивается с введённым туда заданным значением. При наличии рассогласования регулирующее воздействие с контроллера в виде (4-20) мА идет на регулирующий клапан. В результате изменения подачи хладагента будет изменяться и температура целевого продукта, пока её значение не достигнет заданного значения. Цифровой сигнал с датчика поступает также на вход ПК, где значение температуры может быть распечатано и использовано по назначению (например, для построения графика изменения измеряемой величины во времени). Заданное значение температуры целевого продукта может быть при необходимости изменено с клавиатуры ПК. Погрешность канала измерения составляет 0,50С.

САК разности давлений; САР избыточного давления

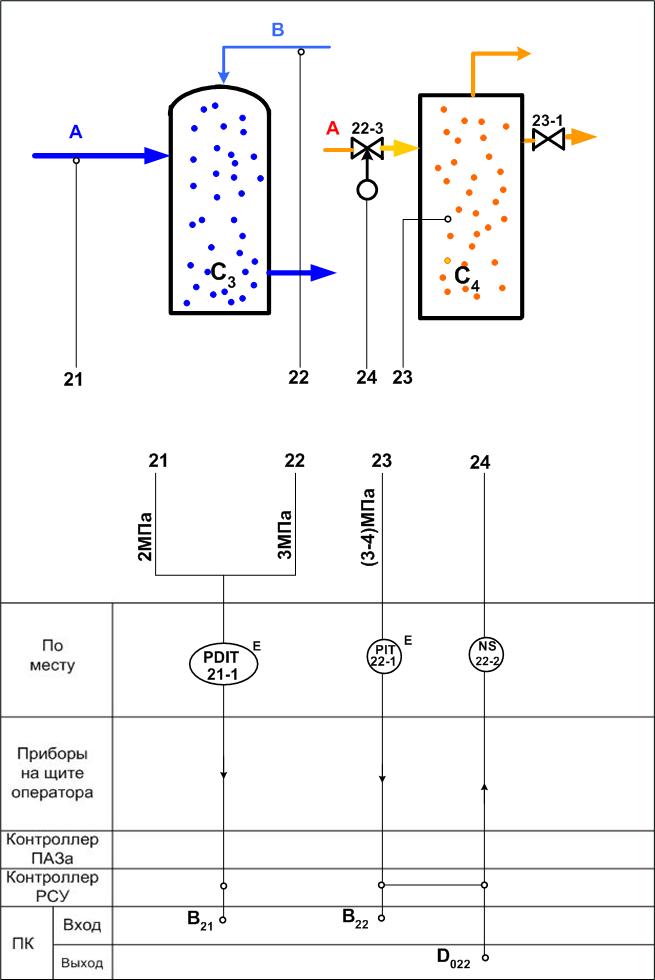

Схема 21. САК разности избыточных давлений. Ожидаемое значение разности избыточных давлений 1МПа.

Интеллектуальный датчик разности давлений Метран-100-ДД (модель 1460, код МП2, Вн.) воспринимает значения давлений компонентов А и В и преобразует величину их разности в сигнал (4-20)mA/HART. Цифровой сигнал с датчика поступает на контроллер APACS+, где значение разности давлений высвечивается. Цифровой сигнал поступает также на вход ПК, где значение разности давлений может быть распечатано и использовано по назначению (например, для построения графика изменения этой величины). Величина ожидаемой разности при необходимости может быть изменена с клавиатуры ПК. Погрешность цифрового канала измерения составляет 0,1%.

Схема 22. САР избыточного давления газа (жидкости) в заданном диапазоне значений в сборнике (двухпозиционное регулирование давления).

Заданный диапазон давлений газа (жидкости) в сборнике С4 реализуется работой электромагнитного клапана на линии подачи компонента А. Интеллектуальный датчик избыточного давления Метран -100-ДИ (Модель1162, Код МП 2, Вн); выходной сигнал (4-20)mA/HART; диапазон измеряемых давлений (1,0-16 МПа) преобразует измеренное значение давления газа (жидкости) в сборнике в сигнал (4-20)mA/HART. Цифровой сигнал с датчика поступает на контроллер РСУ APACS+, где текущее значение давления газа (жидкости) высвечивается, затем сравнивается с введённым туда заданным диапазоном значений. При отклонении измеренного значения давления от заданного диапазона контроллер РСУ вырабатывает дискретное регулирующее воздействие, которое через магнитный пускатель открывает или закрывает электромагнитный клапан на линии подачи компонента А. В результате заданный диапазон давлений газа (жидкости) в сборнике С4 будет реализован. Цифровой сигнал поступает также на вход ПК, где значение давления может быть распечатано и использовано по назначению (например, для построения графика). Величина заданного диапазон давлений в РСУ при необходимости может быть изменена с клавиатуры ПК. Погрешность цифрового канала измерения составляет 0,1%.

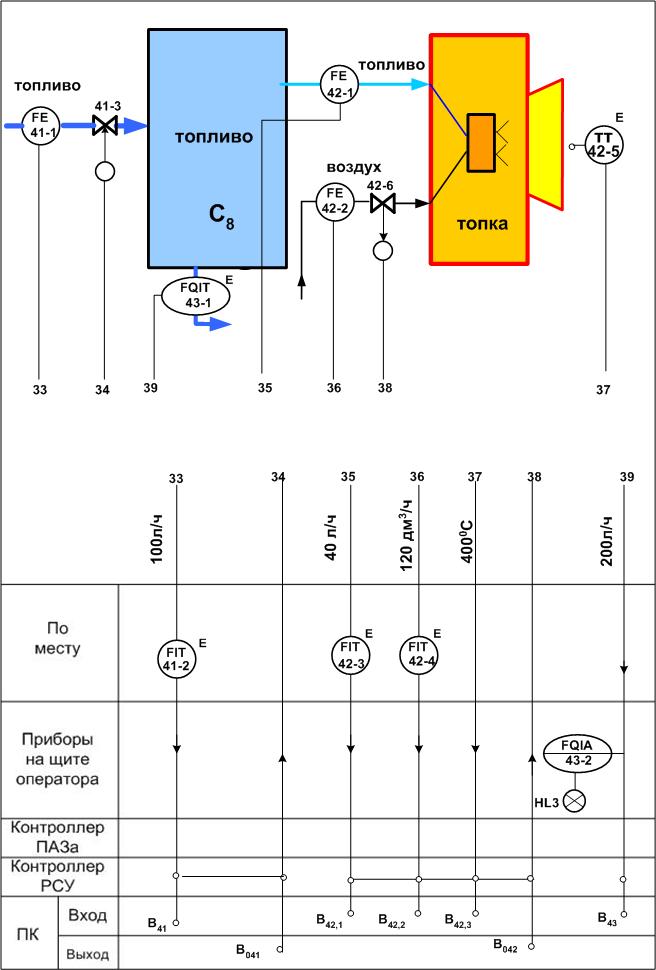

Схема 41. САР расхода топлива (жидкости, газа), поступающего в сборник.

Стабилизация величины расхода на заданном уровне (100л/ч) обеспечивается изменением положения затвора регулирующего органа. Текущее значение расхода воспринимается диафрагмой камерной ДКС, интеллектуальным преобразователем разности давлений Метран-100-ДД. Цифровой сигнал с интеллектуального преобразователя поступает на контроллер APACS+, где высвечивается величина текущего значения расхода, которая сравнивается с введённым в контроллер заданным значением. При наличии рассогласования регулирующее воздействие с контроллера в виде (4-20) мА идет на регулирующий клапан. Цифровой сигнал поступает также на вход ПК, где величина расхода может быть распечатана и использована по назначению (например, для построения графика изменения этой величины). Величина заданного значения расхода при необходимости может быть изменена с клавиатуры ПК. Погрешность цифрового канала измерения составляет 0,1%. В результате функционирования контура регулирования значение расхода топлива будет стабилизировано на уровне 100 л/ч.

Схема 43. САК расхода и количества топлива, подаваемого по трубопроводу. Сигнализация.

Интеллектуальный преобразователь расхода вихреакустический. Счётчик-расходомер Метран-303 ПР, установленный на трубопроводе топлива, имеет выход (4-20)mA/HART и цифровой HART/Bell (погр.1%). Сигнализатор вторичного прибораА 100-Н настроен на расход топлива, равный нулю. Контроллер РСУ высвечивает величину расхода и величину количества топлива. Цифровой сигнал от счётчика-расходомера поступает также на вход ПК, где величина расхода и количества топлива могут быть распечатаны и использована по назначению (например, для построения графика изменения этих величин).

САК и САР уровня

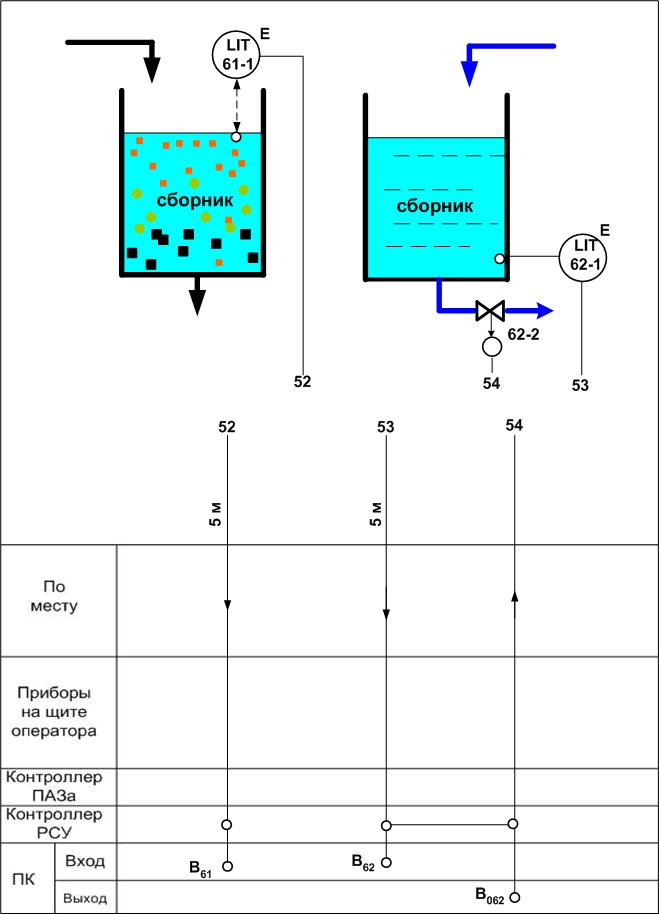

Схема 61. САК уровня жидких и сыпучих сред в сборнике.

Радарный уровнемер Rosemount серии 5600 представляет собой сложный интеллектуальный прибор нового поколения, предназначенный для бесконтактных измерений уровня разных сред в резервуарах любого типа. Рекомендуется для измерений уровня сырой нефти, нефтепродуктов и других жидких, пастообразных, сыпучих материалов и продуктов. Уровнемер может использоваться как для автономной эксплуатации, так и для работы в составе различных автоматизированных систем управления. Цифровой сигнал с интеллектуального уровнемера поступает на контроллер APACS+, где высвечивается величина уровня. Цифровой сигнал поступает также на вход ПК, где величина уровня может быть распечатана и использована по назначению (например, для построения графика изменения этой величины). Погрешность измерения составляет 5 мм.

Схема 62. САР уровня жидкости в сборнике.

Датчик гидростатического давления (уровня жидкости) Метран-100-ДГ измеряет гидростатическое давление столба жидкости и обеспечивает непрерывное преобразование значения этого давления в унифицированный токовый сигнал и/или цифровой сигнал по HART-протоколу. Обычно датчики гидростатического давления устанавливаются на боковой стенке резервуара вблизи дна. Возможна установка датчика в дно резервуара при условии доступа к нему во время монтажа и эксплуатации, а также при отсутствии возможности осаждения веществ, растворенных в жидкости, на мембране датчика. Погрешность измерений до ±0,1%. Датчик гидростатического давления может использоваться для измерения уровня в резервуарах открытых, закрытых, но соединенных с атмосферой, в закрытых под давлением и работает только с однородными жидкостями. Цифровой сигнал с интеллектуального датчика поступает на контроллер, где высвечивается величина текущего значения уровня, которая сравнивается с введённым в контроллер заданным значением. При наличии рассогласования регулирующее воздействие с контроллера в виде (4-20) мА идет на регулирующий клапан. Цифровой сигнал поступает также на вход ПК, где величина уровня может быть распечатана и использована по назначению (например, для построения графика изменения этой величины). Величина заданного значения при необходимости может быть изменена с клавиатуры ПК. В результате функционирования контура регулирования значение уровня будет стабилизировано на заданном значении.
