СИСТЕМА КОНТРОЛЯ ДОСТУПА

БЕЛОРУССКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

ПРИБОРОСТРОИТЕЛЬНЫЙ ФАКУЛЬТЕТ

Кафедра «Информационно-измерительная техника и технологии»

КОНТРОЛЬНАЯ РАБОТА

по курсу «Система контроля доступа»

Тема: «СИСТЕМА КОНТРОЛЯ ДОСТУПА»

Исполнитель: студент (-ка)

группы

______________________

Руководитель: Ризноокл Н.Н.

Минск 2015

СОДЕРЖАНИЕ

Введение

2

1

Теоретическая часть

4

1.1 Определение системы контроля и управления доступом.

4

1.2 Типовая логическая структура организации СКУД

7

1.3 Структурная схема системы связи RS-485

11

1.4 Оптический код.

1.5 Замки электромеханические

2

Практическая часть

2.1 Обследование объекта доступа

2.2 Организация контрольно-пропускного режима на предприятии

Заключение

Литература

Приложение А

Приложение Б

Приложение С

ВВЕДЕНИЕ

Безопасность и зашита информационных ресурсов, материальных ценностей и коммерческой тайны, дисциплина сотрудников – необходимые условия нормального существования и успешного развития любого предприятия. В настоящее время одним из наиболее эффективных и современных подходов к решению задачи комплексной безопасности объектов различных форм собственности, является использование систем контроля и управления доступом (СКУД). Правильное использование СКУД позволяет закрыть несанкционированный доступ на территорию, в здание, отдельные этажи и помещения. В то же время они не создают препятствий для прохода персонала и посетителей в разрешенные для них зоны.

Экономический эффект от внедрения СКУД может оцениваться как снижение затрат на содержание персонала охраны за вычетом стоимости аппаратуры отнесенной на срок ее эксплуатации и затрат по обслуживанию.

Косвенный (оперативный) эффект заключается в повышении надежности пропускного режима усложнении для злоумышленников проникновения на объект и в закрытые для посетителей зоны в возможности оперативно отслеживать и предотвращать нештатные ситуации.

При составлении описания объекта определении его характеристик и разработке основных требований необходимо учитывать два принципиально важных момента: с какой целью внедряется система контроля доступа и какой ожидается эффект от ее внедрения. Выбор правильной СКУД, которая учитывает и интегрирует оборудование разных производителей, разных поколений, станет оптимальным решением вопроса по обеспечению контроля доступа.

Целью выполнения работы является создание и организация контрольно-пропускного режима на объекте (офис). Основными задачами являются рассмотрение теоретических вопрос СКУД, составление акта по результатам обследования объекта, разработка контрольно-пропускного режима.

1 ТЕОРЕТИЧЕСКАЯ ЧАСТЬ

1.1 Определение системы контроля и управления доступом

Система контроля и управления доступом (СКУД) представляет собой объединенные в комплексы электронные, механические, электротехнические, аппаратно-программные и иные средства, обеспечивающие возможность доступа определенных лиц в определенные зоны (территория, здание, помещение) или к определенной аппаратуре, техническим средствам и предметам (персональный компьютер (ПК), автомобиль, сейф и т. д.) и ограничивающие доступ лицам, не имеющим такого права [1, c. 13]. Общая схема СКУД приведена на рисунке 1.

Рисунок 1 – Общая схема СКУД

Системы контроля и управления доступом позволяют осуществлять:

- ограничение доступа сотрудников и посетителей объекта в охраняемые помещения;

- временной контроль перемещений сотрудников и посетителей по объекту;

- контроль действий охраны во время дежурства;

- табельный учет рабочего времени каждого сотрудника;

- фиксацию времени прихода и ухода посетителей;

- временной и персональный контроль открытия внутренних помещений (когда и кем открыты);

- совместную работу с системами охранно-пожарной сигнализации и телевизионного видеоконтроля;

- регистрацию и выдачу информации о попытках несанкционированного проникновения в охраняемое помещение.

К объектам СКУД в настоящее время могут относиться [2]:

- открытые замкнутые территории;

- проходы в отдельные помещения или их группы;

- объекты, расположенные в местах нахождения массового скопления людей и требующие ограничения или контроля доступа;

- вычислительные машины и системы;

По своему назначению и функциональным возможностям системы контроля и управления доступом подразделяются на автономные и сетевые.

Автономные контролируют малое количество объектов (1-2) без передачи информации на центральный пункт охраны и без контроля со стороны оператора, а также не позволяют объединять аналогичные устройства между собой.

Сетевые СКУД контролируют от 2 до нескольких сотен контроллеров, объединяются между собой для построения больших систем и работают как единое целое.

Принято деление СКУД на 4 класса, в зависимости от количества контролируемых объектов, объединяемых контроллеров и выполняемых ими функций. Общая схема классификации СКУД приведена на рисунке 2.

СКУД должна обеспечивать выполнение следующих основных функций:

- открывание УПУ при считывании идентификационного признака, доступ по которому разрешен в данную зону доступа (помещение) в заданный временной интервал или по команде оператора СКУД;

- запрет открывания УПУ при считывании идентификационного признака, доступ по которому не разрешен в данную зону доступа (помещение) в заданный временной интервал;

- санкционированное изменение (добавление, удаление) идентификационных признаков в УУ и связь их с зонами доступа (помещениями) и временными интервалами доступа;

- защиту от несанкционированного доступа к программным средствам УУ для изменения (добавления, удаления) идентификационных признаков;

- защиту технических и программных средств от несанкционированного доступа к элементам управления, установки режимов и к информации;

- сохранение настроек и базы данных идентификационных признаков при отключении электропитания;

- автоматическое закрытие УПУ при отсутствии факта прохода через определенное время после считывания разрешенного идентификационного признака;

- выдачу сигнала тревоги (или блокировку УПУ на определенное время) при попытках подбора идентификационных признаков (кода);

- регистрацию и протоколирование текущих и тревожных событий;

- автономную работу считывателя с УПУ в каждой точке доступа при отказе связи с УУ.

Основные документы, регламентирующие СКУД в РБ:

СТБ 1250-2000 Охрана объектов и физических лиц. Термины и определения.

РД 28/ 3.005-2001. Технические средства и системы охраны. Телевизионные системы видеонаблюдения (Системы охранные телевизионные). Правила производства и приемки работ.

РД 28/ 3.011-2001 «Технические средства и системы охраны. Системы контроля и управления доступом. Правила производства и приемки работ».

РД 28/3.009-2001 «Технические средства и системы охраны. Обозначения условные графические элементов систем»

РД 28/3.008-2001 «Технические средства и системы охраны. Порядок разработки технического задания на проектирование».

Рисунок 2 – Общая классификация СКУД

1.2 Типовая логическая структура организации СКУД

Типовые схемы СКУД в основном соотвствуют их классификации, приведенной в п.1.1. Общая структура имеет практически одинаковую типовую основу. Различие структуры может быть вызвано требованиями к способу управления (автономные, централизованные или сетевые и универсальные).

Автономными СКУД по типовой схеме обычно оборудуются: квартиры, коттеджи, небольшие офисы, магазины, аптеки, гостиницы и т.п. В этом случае данные СКУД это небольшие и недорогие системы, обслуживающие, как правило, до 8-ми устройств заграждения (дверей, ворот, турникетов и т.п.) наиболее распространенный вариант контроля и управления доступом в помещение с одной дверью. На рисунке 3 представлен полный состав системы, в который входит: контроллер, совмещенный со считывателем, кодонаборная клавиатура, исполнительное устройство (замок), датчик состояния двери, кнопка автоматического открывания двери с внутренней стороны, внешние звуковой и/или световой оповещатели, источник питания.

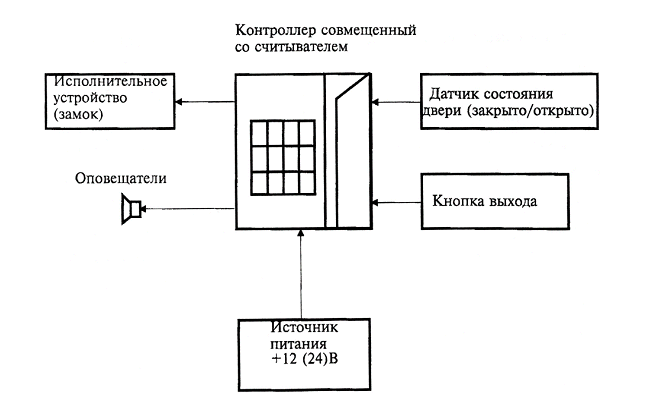

Рисунок 3 – Типовая автономная схема СКУД с одной дверью

Данная типовая система обеспечивает два способа контроля доступа: проверку только карточек или двойную проверку - карточек и кодового пароля. В процессе расширения системы дополнительно может устанавливаться еще один считыватель для контроля прохода в обратную сторону (или организации многоуровнего контроля доступа), выносные световые/звуковые оповещатели, устройства автоматического открывания/закрывания двери и т.д. На рисунке 4 приведен вариант оборудования СКУД, работающей в автономном режиме объекта с несколькими дверями.

Данный вариант построения системы отличается от предыдущего только лишь расширением функций и объемом памяти управляющего контроллера, а также его конструкцией. Считыватели и исполнительные устройства размещены в разных конструктивных блоках и управление ими осуществляется через общий контроллер.

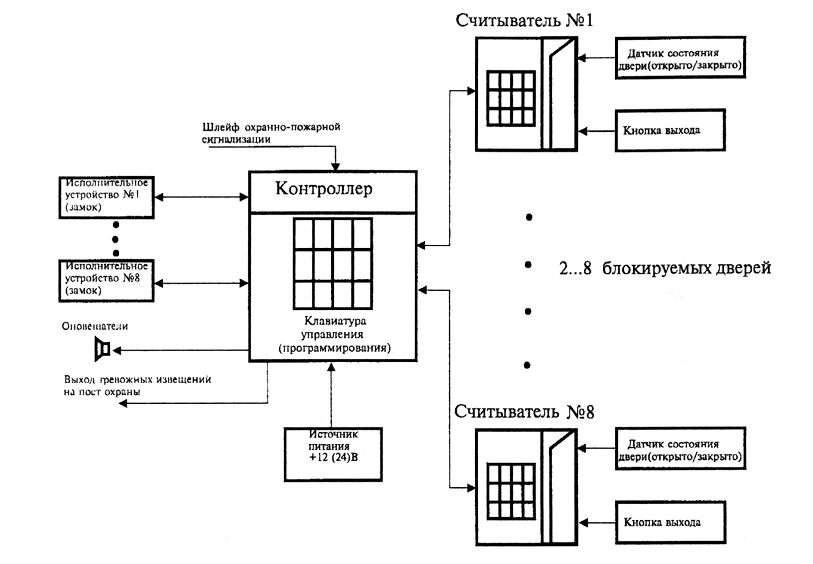

Рисунок 4 - Типовая автономная схема СКУД с несколькими дверями

В систему могут быть введены дополнительные функции:

- контроль прохода в двух направлениях;

- автоматическое открытие и закрытие дверей при аварийных и тревожных ситуациях;

- передача тревожных сообщений на пост охраны;

- регистрация происходящих событий с помощью принтера, подключаемого к контроллеру.

Данную систему можно легко включить в СКУД, работающую в сетевом режиме. Для этого необходимо использовать контроллер, позволяющий работать в сетевом режиме с другими контроллерами или использовать дополнительный модуль связи, обеспечивающий объединение контроллеров посредством интерфейса.

Сетевые СКУД предназначены для оборудования крупных объектов, таких как банки, крупные учреждения и офисные здания. Преимуществом этих систем является возможность практически не ограниченного расширения. Предложенный вариант типовых систем позволяет обслуживать десятки тысяч пользователей.

Эффективность работы сетевых СКУД, обусловлена возможностью создавать разветвленные, многочисленные соединения контроллеров и управляющих компьютеров в единую систему [3]. Модульность построения данных систем обеспечивает:

- гибкость конфигурации;

- простоту монтажа, технического обслуживания и ремонта;

- возможность расширения системы;

- ценовую эффективность;

- легкость сопряжения с устройствами сервисной автоматики (управление лифтом, освещением, системами кондиционирования и т.д.).

На рисунке 5 приведена типовая структурная схема построения сетевой СКУД (пример для 64 контролируемой двери) на базе многофункционального контроллера, имеющего модульную конструкцию.

Соединение контроллеров между собой и подключение контроллера к различным периферийным устройствам, входящим в состав системы обеспечивается при помощи различных модулей.

К одному контроллеру может быть подключено до 8 считывателей различного типа, например, считыватель магнитных карточек, считыватель бесконтактных карточек, клавиатура. Подключение считывателей осуществляется через соответствующий считывающий модуль, работающий с двумя считывающими устройствами. Помимо считывателей, он также контролирует датчики состояния дверей и кнопки их открывания, другие вспомогательные устройства. Информация о состоянии иных внешних устройств поступает в контроллер через модуль входа/выхода. Посредством этого же модуля контроллер управляет работой исполнительных устройств, устройством выдачи тревожных извещений.

Модуль связи обеспечивает объединение контроллеров в единую систему, протяженностью до 1 км с помощью интерфейса RS-485, а также при необходимости осуществляет объединение контроллеров и управляющего компьютера в компьютеризированную систему с помощью интерфейса RS-232. Модуль приема-передачи управляет работой считывателей бесконтактных карточек. Один контроллер может обслуживать до 10000 пользователей.

Дальнейшее наращивание типовой системы возможно путем организации нескольких (до 10) ветвей контроллеров [4]. Модуль связи первого контроллера преобразовывает с одной стороны поток данных, посылаемых с управляющего компьютера на контроллер, а с другой - поток выходных данных, параллельно подаваемых на адресные модули связи в ветвях. Каждый адресный модуль связи обменивается данными с контроллерами в ветвях и модулями связи. Такая расширенная сеть позволяет обслуживать до 320 контроллеров и 2048 контролируемых точек.

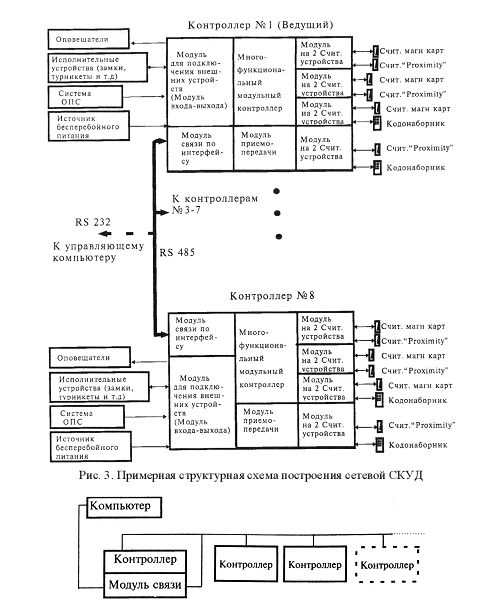

Рисунок 5 - Типовая структурная схема построения сетевой СКУД с одной ветвью

1.3 Структурная схема системы связи RS-485

Система связи RS-485 обеспечивает обмен данными между несколькими устройствами по одной двухпроводной линии связи в полудуплексном режиме. Существуют два основных способа разводки интерфейсных линий типа RS-485: по типу «звезда» и «шина». Интерфейс RS-485 предполагает использование соединения между приборами типа «шина», когда все приборы соединяются по интерфейсу одной парой проводов (линии A и B). Линия связи должна быть согласована с двух концов  оконечными резисторами. Максимально возможная дальность линии RS-485 определяется, в основном, характеристиками кабеля и электромагнитной обстановкой на объекте эксплуатации. При использовании кабеля с диаметром жил 0,5 мм (сечение около 0,2 кв. мм) рекомендуемая длина линии RS-485 - не более 1200 м, при сечении 0,5 кв. мм - не более 3000 м. Использование кабеля с сечением жил менее 0,2 кв. мм нежелательно. Рекомендуется использовать кабель типа «витая пара» для уменьшения восприимчивости линии к электромагнитным помехам, а также уменьшения уровня излучаемых помех. При протяжённости линии RS-485 от 100 м использование витой пары обязательно.

Линия передачи сигнала в стандарте RS-485 является дифференциальной, симметричной относительно "земли". Один сегмент промышленной сети может содержать до 32 устройств. Передача сигнала по сети является двунаправленной, инициируемой одним ведущим устройством, в качестве которого обычно используется офисный или промышленный компьютер (контроллер). Если управляющий компьютер по истечении некоторого времени не получает от модуля ответ, обмен прерывается и инициатива вновь передается управляющему компьютеру. Любой модуль, который ничего не передает, постоянно находится в состоянии ожидания запроса. Ведущее устройство не имеет адреса, ведомые - имеют. Удобной особенностью сети на основе стандарта RS-485 является возможность отключения любого ведомого устройства без нарушения работы всей сети. Это позволяет делать "горячую" замену неисправных устройств.

Устройства, подключаемые к интерфейсу RS-485, характеризуются важным параметром по входу приемопередатчика: “единица нагрузки” (“Unit Load” - UL). По стандарту в сети допускается использование до 32 единиц нагрузки, т.е. до 32 устройств, каждое из которых нагружает линию в 1 UL. В настоящее время существуют микросхемы приемопередатчиков с характеристикой менее 1 UL, например - 0,25 UL. В этом случае количество физически подключенных к линии устройств можно увеличить, но суммарное количество UL в одной линии как уже говорилось не должно превышать 32. Устройства к сети RS-485 подключаются последовательно, с соблюдением полярности контактов A и B (рисунок 6).

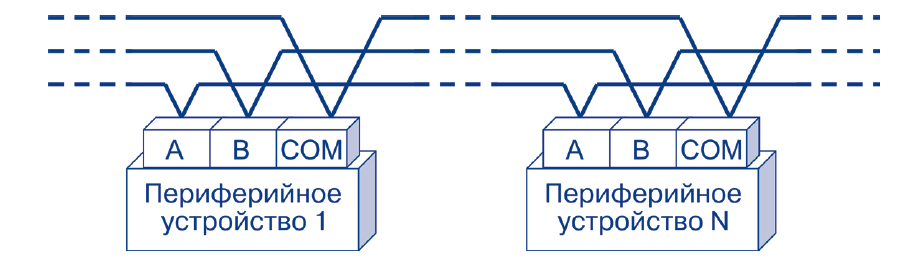

Рисунок 6 – Принцип подключения устройства к сети RS-485 последовательно, с соблюдением полярности контактов A и B:

В сетях RS-485 часто наблюдается состояние, когда все подключенные к сети устройства находятся в пассивном состоянии, т.е. в сети отсутствует передача и все приемопередатчики "слушают" сеть. В этом случае приемопередатчики не могут корректно распознать никакого устойчивого логического состояния в линии, а непосредственно после передачи все приемопередатчики распознают в линии состояние, соответствующее последнему переданному биту, что эквивалентно помехе в линии связи. В сети RS-485 также возможна конфликтная ситуация, когда 2 и более устройства начинают передачу одновременно. Это происходит в следующих случаях:

- в момент включения питания из-за переходных процессов устройства кратковременно могут находится в режиме передачи;

- одно или более из устройств неисправно;

- некорректно используется так называемый "мультимастерный" протокол, когда инициаторами обмена могут быть несколько устройств.

В первых двух случаях быстро устранить конфликт невозможно, что теоретически может привести к перегреву и выходу из строя приемопередатчиков RS-485.

1.5. Замки электромеханические

Отличие электромеханических замков от механических заключается в возможности их дистанционного отпирания электрическим сигналом. Благодаря этому они широко используются в системах контроля доступа, начиная с простейших, с переговорными устройствами, до систем, в которых замок открывается при предъявлении пластиковых карточек. Электромеханические замки в составе систем контроля и управления доступом устанавливаются в офисах, банках, административных учреждениях, производственных и жилых помещениях.

Выбор электромеханического замка для двери, управляемой СКУД

При выборе типа дверного электромеханического замка прежде всего необходимо определиться с требуемыми режимами работы двери. Наиболее распространенной ситуацией является необходимость организации режима работы дверей в дневное (рабочее) и ночное (нерабочее) время. Это обусловлено тем, что в дневное время электромеханические замки должны обеспечивать гарантированное запирание/отпирание дверей и пропуск заданного потока людей без задержек.

В ночное время электромеханические замки должны находиться в состоянии «закрыто» и обеспечивать защиту двери от взлома. Кроме того, иногда возникает задача организации экстренных и аварийных режимов работы дверей, когда по сигналу контроллера СКУД электромеханические замки должны переходить в специальный режим работы. В частности, разблокировать двери при возникновении пожарной ситуации или, наоборот, блокировать все двери в случае несанкционированного проникновения посторонних в охраняемые помещения.

Разновидности электромеханических замков

По способу монтажа на двери электромеханические замки, как было указано выше, подразделяют на накладные и врезные. В двери, контролируемые СКУД, обычно устанавливают врезные электромеханические замки, поскольку они являются наиболее защищенными от взлома и манипуляций с цилиндром замка.

Разнообразие моделей врезных замков, выпускаемых одной фирмой, например ABLOY, в сочетании со стандартизацией параметров врезки позволяет при необходимости поменять один замок на другой быстро и без нарушения целостности полотна.

Наиболее распространенным в России является скандинавский стандарт врезки.

Электромеханические замки бывают правосторонние и левосторонние (для правых и для левых дверей). В то же время выпускаются такие электромеханические замки, как, например, соленоидный замок ABLOY EL580 или моторный замок ABLOY 8904, сторонность которых можно переключать механическим путем при монтаже замка в дверь.

Нормально открытые и нормально закрытые электромеханические замки.

В зависимости от состояния при отсутствии управляющего напряжения, замки подразделяют на нормально открытые и нормально закрытые.

Если электромеханический замок имеет заводскую настройку «нормально закрыт», то при подаче управляющего напряжения на замок дверь можно открыть. При отсутствии напряжения нормально закрытый замок можно открыть только ключом или внутренней ручкой.

Если электромеханический замок имеет настройку «нормально открыт», то это означает, что при подаче управляющего напряжения замок закрывается, и открыть его можно только механически. При отсутствии же напряжения такие электромеханические замки не действуют, и двери находятся в отпертом состоянии.

Чаще всего на двери, управляемые СКУД, устанавливают нормально закрытые электромеханические замки. Нормально открытые замки устанавливают на эвакуационные и противопожарные двери, и они постоянно находятся под напряжением в закрытом состоянии.

Принцип работы электромеханических замков.

Все электромеханические замки удерживают дверь в закрытом состоянии при помощи ригеля (засова), движением которого может управлять механический ключ или специальное электромеханическое устройство, контролируемое СКУД. Это устройство может представлять собой электромотор, и такие электромеханические замки называются моторными. Управление ригелем также может осуществлять электромагнит, или соленоид, и такие электромеханические замки называются соленоидными. Моторный замок обеспечивает более надежное запирание двери, но реагирует на управляющее напряжение достаточно медленно. Соленоидные замки реагируют на управляющий сигнал быстрее, и, как правило, их устанавливают на двери с большим числом циклов открытия/закрытия.

Электромеханические замки автоматически запирают дверь при ее закрывании (во многих из них предусмотрен режим, предохраняющий от случайного захлопывания). Для дистанционного открытия любого из таких устройств на него, по сигналу контрольной панели, в течение некоторого времени подается электрический ток. Если дверь в это время не открывалась, при снятии напряжения замок автоматически закрывается. В системе контроля и управления доступом при попытке взлома они могут играть роль датчиков, посылая тревожный сигнал на монитор охранника. Но в случае экстренной ситуации электромеханический замок всегда можно открыть механически: снаружи - ключом, а изнутри - поворотом ручки с фиксатором.

Отличие электромеханических замков от моторных состоит в принципе действия запора. Во-первых, под действием электричества, мотор выталкивает засов из запорной закладки, после чего дверь можно открыть. Дополнительным преимуществом моторного замка является то, что он устанавливается в верхней части двери и не портит интерьер.

Засов же электромеханического замка в закрытом состоянии заблокирован. Ручка при этом свободно поворачивается, так что с ее помощью взломать замок

2 ПРАКТИЧЕСКАЯ ЧАСТЬ

2.1 Обследование объекта доступа

Исходными для разработки проекта СКУД являются план и характеристики защищаемого объекта. Объектом является 3-х этажное офисное здание с мансардой. План здания приведен в Приложении 1.

При разработке СКУД для заданного объекта предварительно проводится обследование его плана. Обследование осуществляется:

- путем изучения чертежей;

- обхода и осмотра объекта:

- проведения необходимых измерений.

При проведении обследования объекта определяют:

  • количество входов/выходов и их геометрические размеры (площадь, линейные размеры, пропускная способность и т.п.);
  • материал строительных конструкций;
  • количество отдельно стоящих зданий, их этажность;
  • количество открытых площадок;

количество отапливаемых и неотапливаемых помещений и их расположение;

По результатам обследования определяются

- тактические характеристики СКУД;

- структура СКУД;

- технические характеристики компонентов СКУД;

  • составляется техническое задание на оборудование объекта СКУД.

Перечень и характеристика защищаемого объекта:

Здание имеет 3 надземных этажа и мансарду.

Габариты здания в плане – 37,4х10,2 м;

Отметка пола верхнего этажа – 9,90 м;

Отметка конька кровли – 14,32 м.

Здание коридорного типа. В торцах здания расположены лестничные клетки.

Размещение помещений:

1 этаж – вестибюль, охрана, выставочный зал, офисные помещения, санузлы,

электрощитовая, помещения ИТП, насосной, коридоры, комната приема пищи.

2 этаж – холл, выставочный зал, кабинет директора, офисные помещения,

санузлы, коридоры.

3 этаж – холл, офисные, подсобные, служебные помещения, санузлы, коридоры.

Мансардный этаж – офисные помещения, помещения собрания сотрудников,

санузлы, приточная и вытяжная венткамеры, коридоры.

Стены – из ячеистобетонных блоков толщиной 400 мм с облицовкой кирпичом

толщиной 120 мм. Перегородки для сухих помещений выполнены из гипсокартонных листов наметаллическом каркасе, а для влажных – из кирпичей. Двери деревянные Оконные блоки – двухкамерные стеклопакеты из профиля ПВХ. Входные двери и витражи - алюминиевые, с порошковым покрытием.

2.2 Организация контрольно-пропускного режима на предприятии

2.2.1 Основные технические решения, принятые в проекте

Система контроля доступа (СКД) выполняет функцию ограничения доступа в

помещения здания с разграничением полномочий (учитывая время суток и дни недели,т.е. запрет на вход разных лиц в разное время). При этом беспечивается легкая сменаполномочий и фиксация в памяти всех событий в привязке к текущей дате и временисуток.

Предполагается СКД выполняет следующие функции:

- управление от ключей Touch Memory;

- централизованное и распределенное (локальное) хранение ключей доступа;

- функции контроля повторного прохода;

- временные зоны;

- энергонезависимый календарь;

- поиск сотрудников;

- учет рабочего времени;

- отчеты по оставшимся в помещениях на текущее время;

В состав СКД входит:

1. Контроллеры управления доступом С2000-2 (устанавливаются по проекту на

систему охранной сигнализации 3/20.03.05-ОС) – 42 шт.

2. Замки электромагнитные со встроенным герконом AL-300G – 4 шт.

3. Замки электромагнитные вертикальные со встроенным герконом

AL300S-V-G – 39 шт.

4. Считыватели Touch Memory «Считыватель-2» - 41 шт.

5. Доводчики дверные TS-72 – 43 шт.

6. Кнопки выхода SB 2 – 2 шт.

7. Кнопки выхода D-824 – 40 шт.

8. Вызывные панели видеодомофона AVС-305 – 2 шт.

9. Монитор видеодомофона DPV-4MT – 1 шт.



ЛИТЕРАТУРА

1. Ворона В. А. Системы контроля и управления доступом / В. А. Ворона, В. А. Тихонов – М.: Горячая линия – Телеком, 2010. – 272 с.

2. Система контроля доступа. Методические указания и контрольные задания для студентов заочной формы обучения по специальности 1-38 02 03 «Техническое обеспечение безопасноти» / Т.Л. Владимирова, И.Е. Зуйков. – Мн.: БНТУ, 2003. – 181 с.

3. Абрамов А.В. Системы контроля доступа. / А.В. Абрамов - М.:"ОЦ Кудиц образ",2000 г. - 324 с.

4.    Системы контроля и управления доступом : монография / В. Д. Волковицкий, В. В. Волхонский ; Под общ. ред. В. В. Волхонского; Всемир. акад. наук комплекс. безопасности, Ун-т комплекс. систем безопасности и инженер. обеспечения. - СПб. : Экополис и культура, 2003. - 164 с

  1. Абрамов А.В. - Системы контроля доступа. - М.:"ОЦ Кудиц образ",2000 г. - 324 с.
  2. Абрамов А.М., Никулин О.Ю., Петрушин А.Н. Системы управления доступом. – М.: "Оберег-РБ", 1998. – 192 с.
  3. Крахмелев А.К. Контроль доступа и интегрированные системы безопасности – Техника охраны, 1999. – 126 c.
  4. Волковицкий В.Д. Системы контроля и управления доступом – Экополис и культура, Санкт-Петербург 2003. – 126 c.
  5. Руководящий документ. Технические средства и системы охраны. Порядок разработки технического задания на проектирование. РД 28/3.008-2001, 2001г. МВД Республики Беларусь.
  6. Руководящий документ. Технические средства и системы охраны. Обозначения условные графические элементов системы. РД 28/3.009-2001, 2001г. МВД Республики Беларусь.
  7. Руководящий документ. Технические средства и системы охраны. Системы охранной сигнализации. Состав, порядок разработки, согласования и утверждения проектной документации. РД 28/3.010-2001, 2001г. МВД Республики Беларусь.
  8. Руководящий документ. Технические средства и системы охраны. Системы контроля и управления доступом. Правила производства и приемки работ. РД 28/3.011-2001, 2002г. МВД Республики Беларусь.
  9. Выбор и применение систем контроля и управления доступом: Рекомендации. - М.: НИЦ "Охрана", 1999. - 59 с.
  10. «Средства и системы контроля и управления доступом. Классификация. Общие технические требования и методы испытаний». ГОСТ Р 51241-98
  11. "Средства и системы контроля и управления доступом. Классификация. Общие технические требования. Методы испытаний". СТБ ГОСТ Р 51241-2003


ПРИЛОЖЕНИЕ 1

Система контроля доступа. Схема подключения оборудования к контролеру управления доступом С-2000-2 (две двери)

Система контроля доступа. Структурная схема (4 этаж)

От С-2000-БИ

Система контроля доступа. Структурная схема (3 этаж)

Система контроля доступа. Структурная схема (2 этаж)

Система контроля доступа. Структурная схема (1 этаж)

План 3-х этажного офисного здания

Средства контроля и управления доступом (СКУД)

Идентификатор пользователя

Устройство идентификации

Контроллер

Исполнительное устройство

Персональный компьютер

по уровню устой-чивости, защищен-ности (УУ)

блокированием объекта в проеме

с полным перекрытием

с частичным перекрытием

по способу управления

по виду перекрытия

по вводу идентификационных признаков (УВИП)

по классам (по характеристикам функций)

по виду перекрытия и способу управления (УПУ)

большой емкости

более 64 точек

средней емкости

(16-64 точки)

малой емкости

(16 точек)

универсальные

централизованные

по функциональ-ным характерис-тикам

по количеству контролируемых точек

автономные

по способу управления

с автоматическим

с полуавтоматическим перекрытием

с ручным управлением

по виду используемых идентификационных признаков

оптические

магнитные

механические

электронные

акустическиеэлектронныеоптические

комбинированные

По способу считывания идентификационных признаков

1 класса

2 класса

комбинированные

дистанционные

контактные

с ручным вводом

3 класса

по устойчивости к несанкционированному доступу

нормальная

повышенная

высокая

по устойчивости к разрушению

к взлому

пылеустойчивая

к взрыву

по условиям эксплуатации

в закрытых отапливаемых помещениях

в закрытых не отапли-ваемых помещениях

под навесом

в особых условиях

4 класса

СИСТЕМА КОНТРОЛЯ ДОСТУПА
