Дизайн проект территории Университетского лицея в г. Петрозаводск
РЕФЕРАТ
Яркова Е. В. Дизайн проект территории Университетского лицея в г. Петрозаводск. Руководитель работы – доцент Антонов А. М.
Выпускная квалификационная работа. Пояснительная записка объёмом 119 страниц. Содержит 26 рисунков , 31 таблицу, 3 приложения, графическую часть на 9 листах, эскизы и состоит из 8 частей.
В первой части представлено природно – климатическое и естественно – историческое описания условий города Петрозаводска.
Во втором разделе расположено архитектурно – планировочное задание на разработку дизайн – проекта.
Третья часть включает в себя комплексный предпроектный анализ состояния объекта проектирования.
Описание концепции и идей проекта, а также разработка функционального планирования находятся в четвёртом разделе работы.
Пятая часть содержит описание проектируемого ассортимента трав, цветочной и древесно – кустарниковой растительности, а также типы садово - парковых насаждений.
Производство всех необходимых работ по благоустройству и озеленению, включающих инженерную подготовку территории, технологии посадок, устройство газонов, цветников, мероприятия по уходу за содержанием объекта, расположены в шестой главе.
Характеристика работы на объекте и общие требования безопасности работ по проекту включены в седьмой раздел.
В завершающей восьмой части дизайн – проекта представлены его технико – экономические показатели.
(Дата) (Подпись)
СОДЕРЖАНИЕ:
РЕФЕРАТ…………………………………………………………………………………..5
ВВЕДЕНИЕ……………………………………………………………………………….9
1 Анализ существующего положения……………………………………11
1.1 Характеристика природно – климатических условий…………………………..…11
1.2 Характеристика ествественно – исторических условий…………………………..14
2 Архитектурно – планировочное задание на разработку проекта…………………...16
3 Комплексный предпроектный анализ современного состояния объекта проектирования……………………………………………………………………………….…18
3.1 Местоположение объекта и перспективы использования………………………...19
3.2 Современное состояние объекта……………………………………………………20
3.3 Характеристика ветрового и инсоляционного режима на территории…………..22
3.4 Характеристика экологической ситуации……………………………………….…23
3.5 Анализ пешеходного транспортного движения……………………………………27
3.5.1 Характеристика дорожно – тропиночной сети……………………………..27

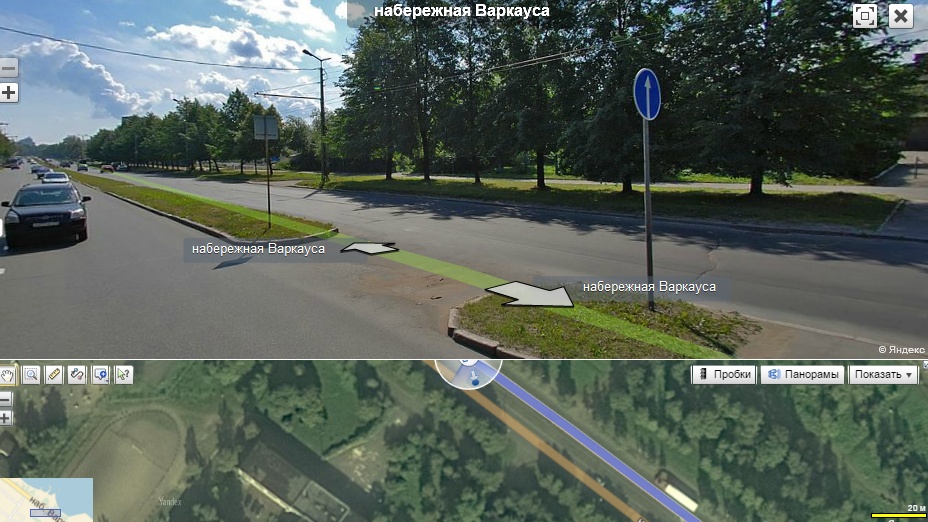

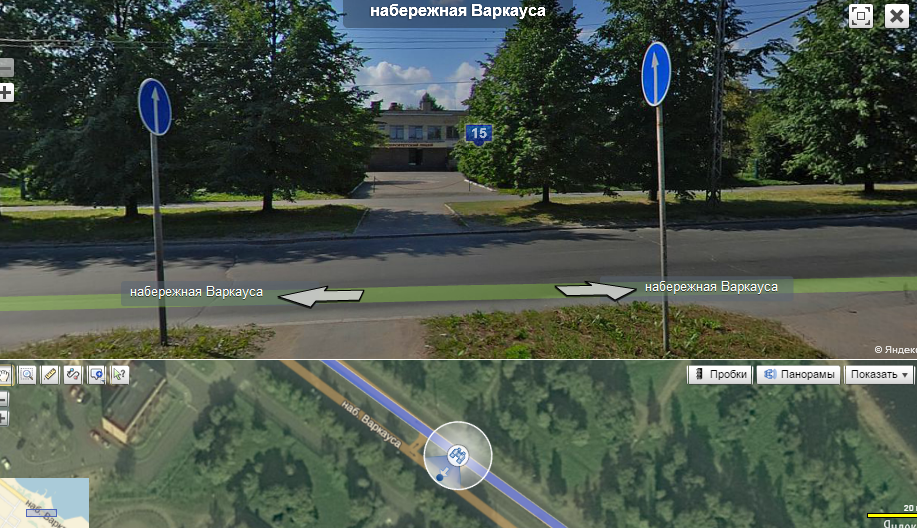

3.5.2 Анализ транспортного движения……………………………………………28
3.5.3 Анализ пешеходного движения……………………………………………..29
3.6 Наличие и состояние коммуникаций и сооружений на объекте………………….31
3.6.1 Коммуникации на территории объекта……………………………………..31
3.6.2 Оценка состояния малых архитектурных.………………………………….32

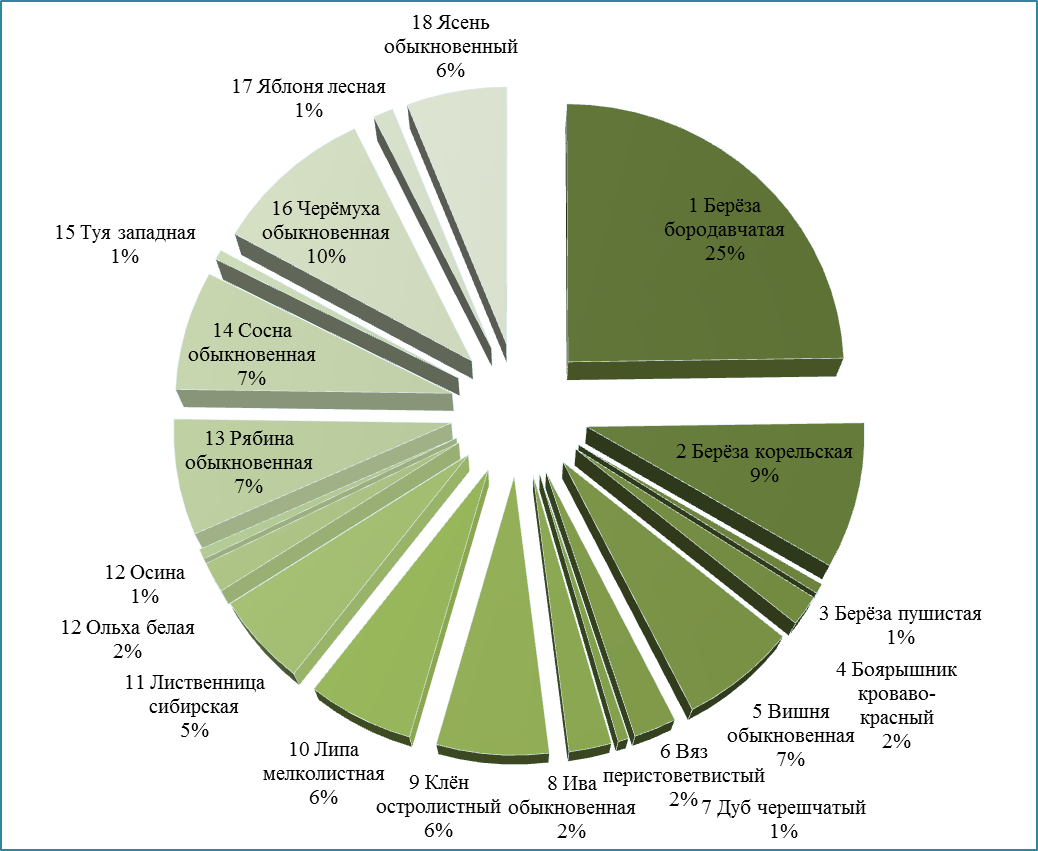

3.7 Характеристика существующей растительности……………………………….….33
3.7.1 Характеристика древесно- кустарниковой растительности……………….34
3.7.2 Оценка состояния травяного покрова………………………………………38
3.7.3 Оценка состояния цветочного оформления…………………………….39
4 Архитектурно- планировочное решение территории объекта……………………...40
4.1 Основная идея и композиция………………………………………………….40
4.2 Функциональное зонирование территории…………………………………41
5 Ассортимент проектируемой растительности……………………………………….44
5.1 Ассортимент проектируемой древесной и кустарниковой растительности
…………………………………………………………………………………………..44
5.2 Проектируемые типы садово- парковых насаждений………………………….52
5.3 Ассортимент газонных трав………………………………………………………53
5.4 Ассортимент проектируемого цветочного оформления…………………………55
6 Производство работ по благоустройству и озеленению территории………………59
6.1 Инженерная подготовка территории……………………………………………….59
6.1.1 Реконструкция существующих насаждений……………………………59
6.1.2 Подготовка территории для озеленения…………………………………..62
6.1.3 Устройство дорожно- тропиночной сети………………………………….63
6.1.4 Технология устройства площадок…………………………………………66
6.1.5 Устройство освещения……………………………………………………67
6.2 Технологичя посадочных работ…………………………………………………….68

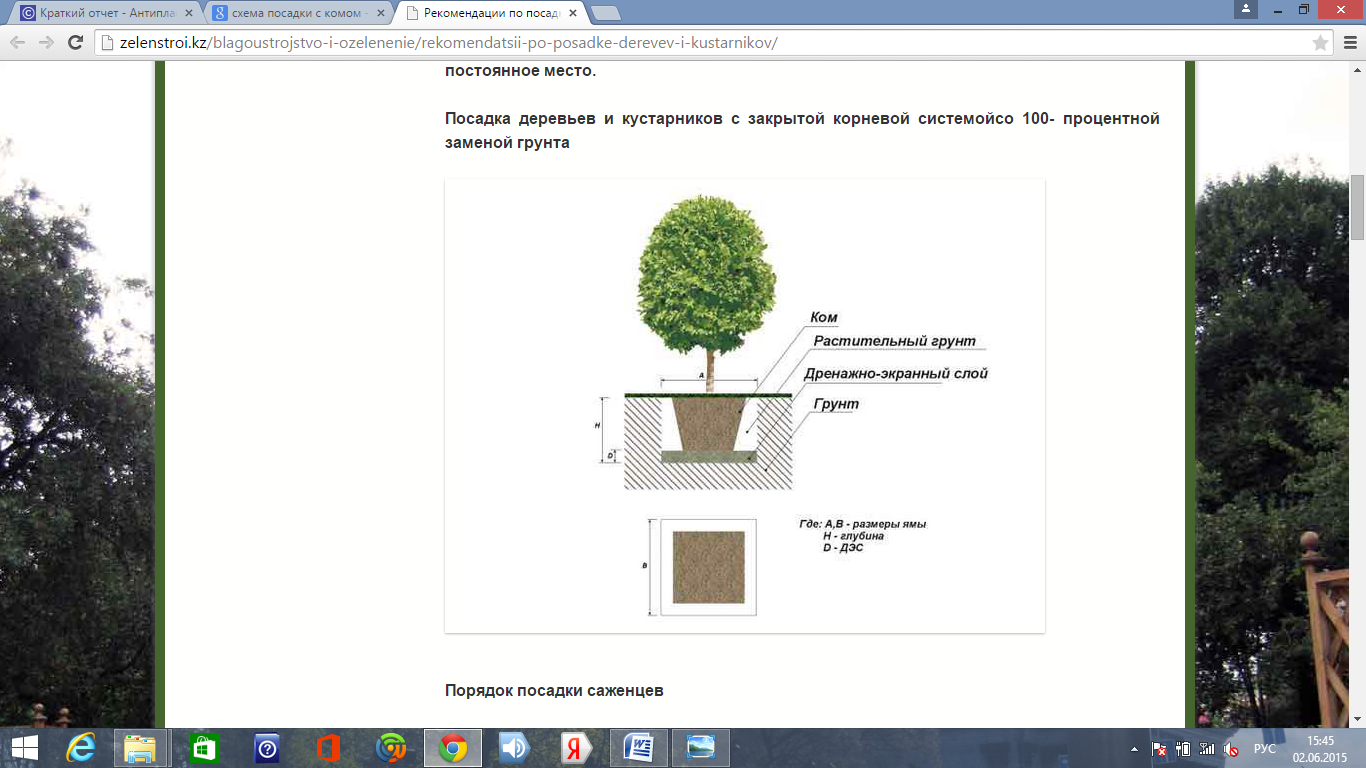

6.2.1 Посадка древесно- кустарниковых пород с закрытой
корневой системой………………………………………………………………70
6.3 Технология устройства газона………………………………………………………71
6.3.1 Подготовка почвы…………………………………………………………..72
6.3.2 Посев газонных трав………………………………………………………..73
6.4 Технология устройства цветников………………………………………………73
6.5 Расчёт объёма земли…………………………………………………………………74
6.6 Мероприятия по уходу за насаждениями и содержанию объекта………………76
6.6.1 Уход за насаждениями……………………………………………………..76
6.6.2 Содержание газонов………………………………………………………...77
6.6.3 Содержание цветников……………………………………………………..77
6.6.4 Содержание дорожек и площадок……………………………………….78
6.6.5 Содержание оборудования……………………………………………….78
7 Безопасность жизнедеятельности……………………………………………………79
7.1 Краткая характеристика работ на объекте озеленения……………………………79
7.2 Действие опасных и вредных факторов и меры защиты от них…………………79
7.3 Требования безопасности при выполнении работ по проекту………………….80
7.3.1 Общие требования безопасности………………………………………….80
7.3.2 Требования безопасности перед началом работы……………………….80
7.3.3 Требования безопасности во время работы……………………………81
7.3.4 Требования безопасности в аварийных ситуациях……………………84
7.3.5 Требования безопасности по окончании работ………………………85
7.4 Окончание первой помощи…………………………………………………………85
7.4.1 Потеря сознания…………………………………………………………85
7.4.2 Первая помощь при кровотечениях………………………………………86
7.4.3 Первая помощь при ожогах……………………………………………86
7.4.4 Первая помощь при переломах……………………………………………87
7.5 Требования пожарной безопасности………………………………………………87
8 Технико – экономические показатели проекта……………………………………88
Заключение…………………………………………………………………………..…95
Список использованных источников………………………………………………..96
Приложение А…………………………………………………………………………...98
Приложение Б…………………………………………………………………………..99
Приложение В…………………………………………………………………………..100
Графическая часть
Лист 1 – Схема пешеходного движения Генплан
Лист 2 – Схема транспортного движения Инвентаризация насаждений
Лист 3 – Схема зон влияния инженерных коммуникаций и сооружений
Лист 4 – План инвентаризации насаждений
Лист 5 – План функционального зонирования территории
Лист 6 – Генплан
Лист 7 – Разбивочный чертёж
Лист 8 – Посадочный чертёж
Лист 9 – Дендроплан
Эскизы, видовые точки
ВВЕДЕНИЕ
МОУ «Университетский лицей» (УЛ) был создан в 1989 г. По инициативе преподавателей географического факультета ПетрГУ, директора средней школы № 28 Н. Пекарчик и педагогического коллектива школы. На основе всестороннего анализа педагогической деятельности была разработана концепция инновационного изменения образования – создание интегрированной системы образования «Лицей – Вуз». Главную свою цель её создатели видели в том, чтобы, сохранив традиционно положительные достижения школы, обогатить их современными достижениями науки и создать образовательную программу, способствующую реализации основных современных задач социально-экономического и культурного развития общества [ul.karelia.ru/index.php].
На сегодняшний день главной составляющей в области ландшафтной архитектуры являются мероприятия по защите городских территорий от шума, пыли и загрязнения и превращения города в благоприятную и комфортную для жизни среду.
Данная квалификационная выпускная работа посвящена разработке проекта озеленения и благоустройства территории МОУ «Университетский лицей».
В школе и школьном дворе проходит большая часть юности каждого человека. Поэтому очень важно, чтобы этот период проходил в уютном и комфортном месте.
МОУ «Университетский лицей» г. Петрозаводска реализует общеобразовательную программу начального общего образования; общеобразовательные программы основного общего и среднего (полного) общего образования, обеспечивающие дополнительную (углублённую) подготовку учащихся. В систему лицейского образования прочно вошли исследовательская, творческая и научная компоненты.
Основным назначением озеленения и благоустройства территории лицея является создание комфортной, экологически безопасной среды для учащихся.
Благоустроенная пришкольная территория может являться площадкой для реализации программы экологического воспитания и образования детей.
Лицей как общий дом детей. Он должен быть красивым не только внутри, но и снаружи.
Благоустройство территории играет важную роль в жизни человека – красиво устроенные клумбы, малые формы, элементы ландшафта оказывают влияние на настроение человека, его здоровье, создают благоприятный микроклимат.
Цели проекта:
- содействие улучшению экологической обстановки в микрорайоне через благоустройство и озеленение пришкольной территории
Основные задачи:
- комплексный анализ современного состояния территории лицея;
- функциональное зонирование территории лицея;
-проектированием мероприятий по планировке и озеленения с подбором ассортимента растений;
- проектирование мероприятий по благоустройству объекта.
1 АНАЛИЗ СУЩЕСТВУЮЩЕГО ПОЛОЖЕНИЯ
1.1 Характеристика природно-климатических условий
Петрозаводск — столица Карельской республики и порт на берегу Онежского озера. Население города 243 тыс. человек. Четверть всей промышленной продукции республики производится в Петрозаводске. Основные отрасли промышленности — машиностроение, металлообработка, обработка древесины и слюды. Водный путь связывает город с Балтийским и Белым морями.
Петрозаводск и его окрестности расположены на западном побережье Петрозаводской губы Онежского озера. Рельеф, сформировавшийся в результате воздействия ледников и ледниковых вод, среднехолмистый, с высотой над уровнем моря ( абсолютная отметка) от 100 до 180 м. Холмы покрыты смешанными лесами, низины между ними местами заболочены, имеется много оврагов.
Город вытянут вдоль Петрозаводской губы с северо-запада на юго-восток более чем на 20 км, ширина его 4..5 км. Онежское озеро и долины рек Лососинки и Неглинки придают центральной части города живописный вид.
Город Петрозаводск возник в 1703 г., когда по указу Петра I в устье р. Лососинки началось строительство железо – делательного и пушечного завода, получившего название Петрозаводского.
В настоящее время Петрозаводск — красивый, благоустроенный город с просторными площадями и проспектами, зелёными скверами и парками, город науки, город студентов.
Территория Петрозаводска относится к зоне тайги, т. Е. Коренными породами деревьев являются сосна и ель.
В городе много и искусственных насаждений — парков, скверов, преобладающими породами деревьев в них являются тополя, берёзы, липы. В парках и скверах высаживаются также дубы клёны, вязы, лиственницы.
Большие лесные массивы, практически вплотную подступающие к городу, множество живописных озёр явились предпосылкой для создания многочисленных баз отдыха, пионерских лагерей и дачных посёлков.
Почвы в районе Петрозаводска в основном суглинистые и супесчаные с примесью гальки, мелких камней, много валунов.
Циркулятивные условия формирования климата Петрозаводска довольно сложны. По классификации Б.П. Алисова, Карельская АССР, в том числе и Петрозаводск, относится к атлантико — арктической зоне умеренного пояса. Для этой зоны характерно преобладание воздушных масс арктического и атлантического происхождения, которые переносятся в район Петрозаводска из мест формирования циклонической деятельности.
В Карелии интенсивная циклоническая деятельность преобладает во все времена года. В районе Петрозаводска в среднем за год наблюдается 215 дней с циклонами (для сравнения, в Москве циклоны наблюдаются в течение 150..160 дней).
В годовом ходе скорости ветра наибольшие значения наблюдаются в холодную половину года (максимум в марте и декабре). Наименьшие значения — в тёплую (минимум в августе).
Причиной суточного хода скорости ветра является суточное изменение интенсивности турбулентного перемешивания.
Средняя годовая температура воздуха по данным ст. Петрозаводск равна 2,2°C.
Влияние озера в Петрозаводске проявляется и в годовом ходе температуры воздуха: он более сглаженный по сравнению с другими районами Карелии.

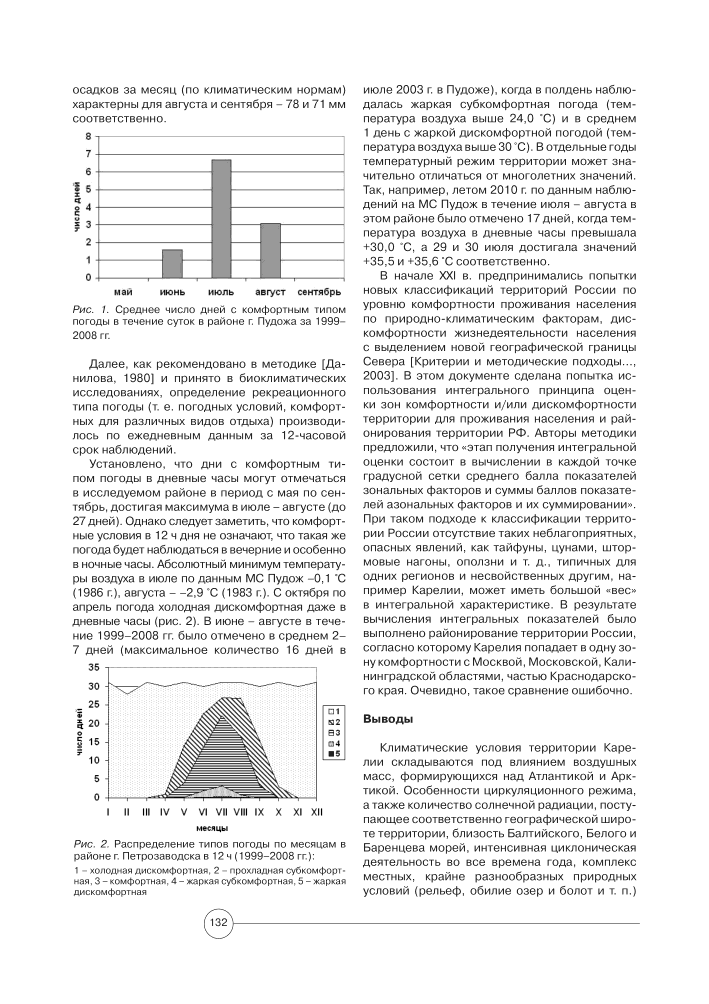

В соответствии с рисунком 1 минимум температуры воздуха приходится на январь — февраль, максимум — на июль.
1 – холодная дискомфортная,
2 – прохладная субкомфортная,
3 – комфортная, 4 – жаркая субкомфортная,
5 – жаркая дискомфортная.
Рисунок 1 – Распределение типов погоды по месяцам в г. Петрозаводске в 12 ч.
Если принять, что комфортными условиями для человека считаются температура воздуха 20°C и относительная влажность 35..65 %, то можно отметить, что такие условия в Петрозаводске наблюдаются в 3 % случаев. Наиболее вероятны они в июле.
Безморозный период в Петрозаводске длится в среднем 126 дней. Первый заморозок отмечается 24 сентября, последний — 20 мая.
Средняя месячная температура поверхности почвы в январе-феврале равна -11°C, в июле 19 °C.
Территория Петрозаводска относится к зоне избыточного увлажнения, здесь за год выпадает 614 мм осадков. В годовом ходе большая часть осадков приходится на тёплый период (71 % годовой суммы). Наиболее продолжительные осадки наблюдаются в зимние месяцы, особенно в январе, декабре.
Основными загрязняющими веществами в Петрозаводске являются пыль, двуокись серы, окись углерода и окислы азота. При выпадении осадков наблюдаются условия благоприятные для очищения воздуха от большинства вредных примесей. Юго — западные ветры, преобладающие в Петрозаводске, способствуют выносу вредных веществ из жилой застройки на акваторию Петрозаводской губы Онежского озера.
Повышенное содержание окиси углерода связано с выхлопными газами автомобилей.
В целях охраны воздушного бассейна от загрязнения промышленными выбросами проводится широкий комплекс мероприятий. На предприятиях города проводятся организационно- технические работы по оснащению их новыми пылеулавливающими установками и усовершенствованию технологических процессов [Швер Ц.А. 1982].
Средние показатели в течение года по городу Петрозаводск отображены в таблице 1.
Таблица 1 – Средние климатические показатели климата
|
Месяц
|
Средняя температура
|
Средняя сумма осадков
|
Среднее число дней с осадками более 0,1 мм
|
|
|
ночь
|
день
|
|
|
|
1
|
2
|
3
|
4
|
5
|
|
Январь
|
-15.0
|
-8.3
|
30
|
9
|
|
Февраль
|
-13.1
|
-6.8
|
23
|
7
|
|
Март
|
-7.9
|
-1.0
|
31
|
9
|
|
Апрель
|
-2.2
|
5.3
|
35
|
9
|
|
Май
|
3.6
|
13.3
|
41
|
7
|
|
Июнь
|
8.8
|
18.4
|
59
|
10
|
|
Июль
|
11.6
|
20.6
|
70
|
10
|
|
Август
|
10.3
|
18.2
|
85
|
12
|
|
Сентябрь
|
5.6
|
12.5
|
70
|
12
|
|
Октябрь
|
0.8
|
5.9
|
56
|
12
|
|
Ноябрь
|
-4.9
|
-0.4
|
45
|
12
|
|
Декабрь
|
-10.8
|
-4.8
|
40
|
11
|
1.2 Характеристика естественно - исторических условий
Тысячелетия отделяют нас от далёких предков, оставивших на память о себе рисунки на скалах, каменные орудия да обломки глиняной посуды. Страницы истории рассказывают, что не страшила предков ледяная стужа, что умели они доставать гарпуном морского зверя и быстроногого лося догоняло копьё лыжника.
Народы — соседи, порой вопреки велениям имущих, шли друг другу на выручку в тяжёлую пору [Кондратьев Ф.Г. 1984.]
На северо — западе европейской части России лежит наиболее северная из столиц республик — Петрозаводск. Расположение города можно увидеть на рисунке 2.

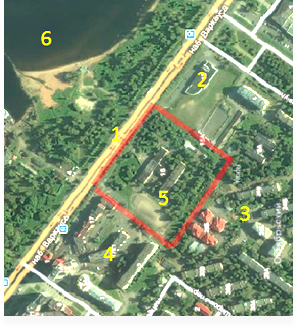

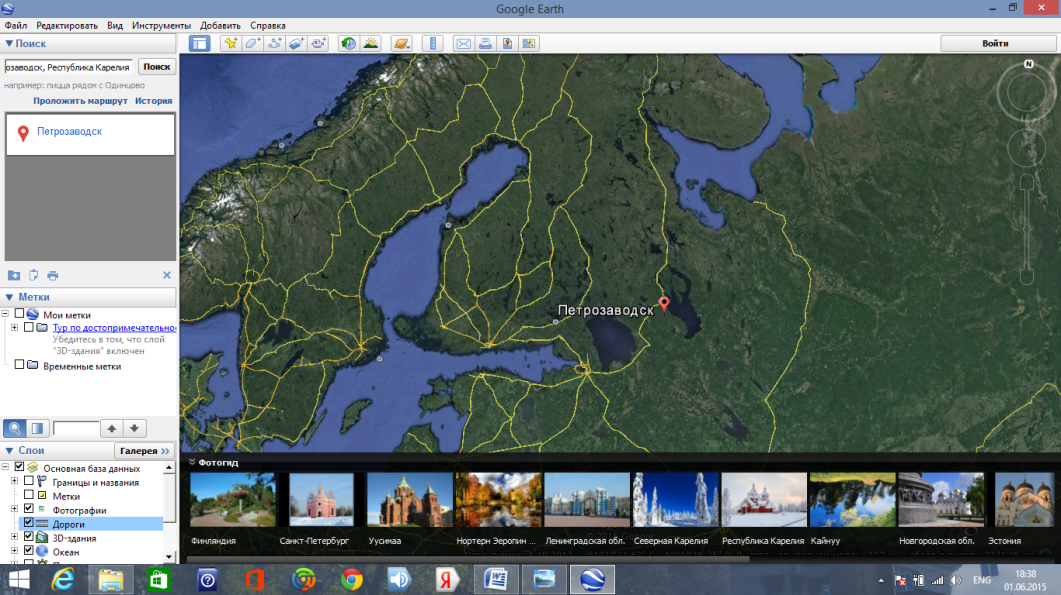

Рисунок 2 – Запад европейской части России, г. Петрозаводск
Роль Петрозаводска — ведущего рабочего и революционного центра Карелии — в упрочнении братского союза между русскими и карело — финским народами, в освобождении Карелии от иноземных захватчиков была весьма велика [Альтман Л.П. 1951.]
Гранитные валуны и причудливая мозаика озёр, вековые сосновые леса, между которыми лежат колхозные и совхозные поля и луга, быстрые порожистые реки — вот пейзаж, в котором, как в географической «раме», возникает перед нами этот город.
В местностях, лежащих к западу и северо — западу от Онежского озера, расположены крупные залежи и разработки полезных ископаемых — диабаза, кварцита, мрамора, гранита, песка, гравия.
Здесь же, в Западном Прионежье, развито лесопиление, деревообработка и целлюлозно — бумажная промышленность.
В дореволюционной смете не было статьи на благоустройство. Озеленение, тротуары, осушка заболоченных участков оставались делом совести домовладельцев и предметом их соревнования
Петрозаводск — сравнительно молодой город. Он возник в начале XVIII в, в период создания русской казённой металлургии.
Значение Петровского завода в истории Карелии очень велико. В те времена это было, в сущности, единственное крупное промышленное предприятие в далёких Олонецких землях. Пушками и ядрами завода снабжались молодой русский флот, армия и крепостная артиллерия [Кондратьев Ф.Г. 1984.]
Всё развитие литературы и искусства было тесно связано с народным творчеством, с созданием национальных кадров писателей, актёров, режиссёров, художников, композиторов и музыкантов, с подъёмом их идейно — политического и художественного уровня.
Карельский пейзаж многими чертами входит в облик Петрозаводска. В ландшафте города господствует Онежское озеро. Его гладь видна с многих улиц. Хотя железная дорога играет сейчас в жизни города более важную роль, чем водные связи, Петрозаводск по-прежнему тяготеет к озеру, у которого лежит наиболее старая часть города.
В древесной растительности Петрозаводска мы найдём то же отражение карельского ландшафта. Сосны покрывают склоны глубокой долины нижнего течения р. Неглинки и территорию небольшого Сада железнодорожников. В парке культуры и отдыха преобладает берёза, но в центре столицы встречается тополь, клён, липа, сирень, каштан, серебристая ель и др. Предполагается в городскую зелень ввести ряд ценных дальневосточных пород, для которых здесь имеются хорошие природные условия. Это сделает зелёные насаждения Петрозаводска более разнообразными.
Петрозаводск — столица республики, её важнейший промышленный, культурный и научный центр [Альтман Л.П. 1951.]
За свою историю Петрозаводск переживал подъёмы и спады. Были радостные периоды роста и замедлявшие движение катастрофы. Война отбросила город на многие десятилетия назад. Но его спас советский социалистический строй. В послевоенный период происходит особенно быстрый рост промышленности, городского хозяйства и населения [Кондратьев Ф.Г. 1984].
2 АРХИТЕКТУРНО — ПЛАНИРОВОЧНОЕ ЗАДАНИЕ НА РАЗРАБОТКУ ПРОЕКТА
Задание на проектирование дизайн — проекта МОУ «Университетский лицей», расположенного по адресу набережная Варкауса 15, г. Петрозаводск, республика Карелия.
Исполнитель: Яркова Екатерина Владимировна
Заказчик: Антонов Александр Михайлович
|
Разделы задания
|
Содержание разделов
|
|
Основание для выдачи задания
|
Письмо- заказ
|
|
1
|
2
|
|
Общая площадь территории — 2,6 га
|
Исходные данные – геоподоснова территории.
|
|
Общие требования к планировке и озеленению территории
|
Учесть существующую ситуацию, рельеф, наличие дорог, площадок, подходов к зданиям и сооружениям, архитектуру зданий и сооружений, устройство различных площадок, существующие насаждения и их реконструкцию.
|
|
Требования к планировочной композиции благоустройства и озеленения территории
|
Произвести чёткое выявление функций территории с учётом количества жителей жилого района. Ландшафтно-планировочная композиция должна предусматривать рациональность движения, мест отдыха, видовые точки.
|
|
Требования к размещению сооружений, дорожек, площадок, к благоустройству территории
|
Дорожную сеть, площадки для рекреации предусмотреть удобными и уютными для отдыха. Покрытия дорожек и площадок: брусчатка, специальные смеси из гранитных отсевов с добавлением вяжущих, брекчия-гранит на особо ответственных местах, грунтовые смеси с добавлением вяжущих, декоративная фигурная бетонная плитка, бетонные и гранитные блоки.
|
|
Требования к композиции зелёных насаждений и к ассортименту растительности
|
Максимально использовать существующие насаждения, выявить усыхающие древесные растения с целью их удаления, предусмотреть ассортимент устойчивых, видов растений следующего состава: хвойные колонновидные, стелющихся, шаровидных форм (можжевельники, туи, ель, лиственные – тополь пирамидальный, ива белая плакучая, рябина обыкн., и гранатная (плакучая форма кроны), розы парковые, боярышники штамбовые шаровидные, клен остролистный (краснолистный), черёмуха Маака, чубушники (жасмин), плодовые декоративных форм(яблоня Бакката, сливолистная, вишня пенсильванская, груша уссурийская), кустарники –кизильник горизонтальный, смородина золотистая и др.
|
|
Требования к оборудованию и малым архитектурным формам, сооружениям.
|
Разработать планы размещения малых архитектурных форм и оборудования эстетически выразительных из прочных материалов и рациональных конструкций с указанием заводов-изготовителей
|
|
Освещение территории
|
Предусмотреть размещение освещения растительности на особо значимых композиционных узлах
|
|
Состав проекта
|
В состав проекта должны входить материалы:
1.Эскизы генерального плана (концепция). 2. Виды отдельных элементов (фрагменты) З.Основной чертёж генерального плана с рекомендациями по благоустройству и озеленению (горизонтальная планировка на планшетах, в комплекте)
4. Планы размещения малых архитектурных форм и оборудования в следующем составе по типам:
1) диваны, скамьи садовые;
2)фонари-светильники;
3) беседки;
4)цветочницы;
5)оборудование для детской площадки;
6) ограждения.
Чертежи:
1) планы размещения растительности на территории (дендроплан),
2) планы озеленения с посадочными ведомостями,
3) план дорожной сети, площадок, размещения спортивных сооружений с номенклатурой устройств.
Масштаб 1:500. Пояснительная записка. Сметы на строительные работы (на основании рабочих чертежей озеленения и планировки).
Первый этап – генеральный план, чертежи сооружений,
Второй этап – рабочие чертежи, сметы.
|
|
Особые условия
|
|
УТВЕРЖДАЮ: Антонов А.М.
3 КОМПЛЕКСНЫЙ ПРЕДПРОЕКТНЫЙ АНАЛИЗ СОВРЕМЕННОГО СОСТОЯНИЯ ОБЪЕКТА ПРОЕКТИРОВАНИЯ
В ландшафтный анализ территории вошли:
Топографическая съемка территории участка. По результатам топографической съемки составлен подробный план с нанесением границ участка, естественного рельефа местности, наличия и характера существующих зеленых насаждений (лист 1).
Границами участка по периметру служат жилые застройки и автомагистраль. Рельеф относительно ровный. Самая высокая отметка 45,15, самая низкая – 40,39. Перепад высот составляет 4,76 метра.
По периметру территории лицея размещены зеленые насаждения.
Ситуационный план базируется на топографическом. На нем указываются все существующие здания, строения и сооружения, подъездные пути как на самом участке, так и на прилегающей территории (лист 1).
Имеется один вход и один подъезд со стороны автомагистрали наб. Варкауса к территории лицея, который изображён на рисунке 3.
Рисунок 3 – Главный вход в Лицей
Все строительные и инженерные работы на участке проводятся с учетом существующих коммуникаций: водопроводных, канализационных, электрических и кабельных сетей, которые можно увидеть в графической части работы на листе 3. Наличие подземных коммуникаций и их характеристики учтены при размещении зеленых насаждений и строительстве малых архитектурных форм.
Инсоляционный план представляет собой исследование естественного уровня освещенности участка. При планировке участка данные о его освещенности используются для правильного выбора ассортимента растений, строительства искусственных водоемов, создания зон отдыха, игровых и спортивных площадок. Инсоляционный план позволяет учесть уровни освещенности уже на этапе проектирования будущей территории лицея.
Инвентаризация существующих зеленых насаждений. На основе данного исследования подготавливается пересчетная ведомость деревьев и кустарников с указанием пород, декоративности, приблизительного возраста, размеров и состояния зеленых насаждений. По результатам исследования принимается решение о сохранении либо замене существующей растительности.
Полученные в ходе предпроектных работ данные позволяют существенно снизить затраты, минимизировать потери растений при посадке, получить ландшафтный дизайн, выгодно использующий все преимущества и скрывающий недостатки территории МОУ «Университетский лицей».
3.1 Местоположение объекта и перспективы использования
В данной выпускной квалификационной работе объектом проектирования в ландшафтной архитектуре является территория МОУ «Университетский лицей» г. Петрозаводска, представленная на рисунке 4.
1. С севера – граница проходит вдоль автомагистрали ул. Набережная Варкауса;
2.С востока – улица Московская, около ДЮСШ № 6;
3. С юга – проспект Октябрьский, жилая застройка;
4. С запада – улица Мурманская, жилая застройка;
5. Территория Лицея; 6. Онежское озеро.
Рисунок 4 – Местоположение Лицея и его соседние территории
3.2 Современное состояние и назначение объекта
Объект исследования – это территория ограниченного пользования.
Здание лицея – двухэтажное, кирпичное, 1989 года застройки. Площадь зданий и сооружений составляет 2525,1 м2.
Общая территория реконструкционного объекта составляет 26174 м2 (2,6 га). На территории лицея есть учебно – опытный участок, общая площадь которого 0,6 га и теплица площадью 187,8 м2 . В таблице 2 указаны количество и площадь материально – технической базы.
Таблица 2 – Материально-техническая база
|
№
|
Показатели
|
Количество
|
Количество мест
|
Общая площадь
|
|
1
|
2
|
3
|
4
|
5
|
|
1
|
Учебные помещения (всего):
|
49
|
1110
|
4957,6
|
|
|
В том числе:
|
|
|
|
|
1.1
|
Учебные кабинеты (2 лингофонных кабинета, 2 кабинета физики, 1 химии, 2 кабинета биологии, 6 кабинетов математики, 4 кабинета литературы, 3 кабинета истории, 5 кабинетов иностранного языка, 12 кабинетов начальной школы)
|
40
|
-
|
-
|
|
1.2
|
Лаборатории
|
4
|
|
|
|
1.3
|
Компьютерный класс
|
3
|
|
|
|
1.4
|
Учебные мастерские
|
3
|
|
125,1
|
|
2
|
Спортивный зал
|
1
|
|
272,5
|
|
3
|
Столовая (буфет)
|
1
|
350
|
221,0
|
|
4
|
Спортивная площадка
|
2
|
|
-
|
|
5
|
Кабинеты для специалистов (психолог, логопед и др.)
|
7
|
11
|
-
|
|
6
|
Медицинский пункт
|
2 каб.
|
-
|
19,7
|
|
7
|
Библиотека (читальный зал, книгохранилище)
|
1
|
-
|
200,0
|
|
8
|
Актовый зал
|
1
|
185
|
265,0
|
|
9
|
Музыкальный зал
|
1
|
|
|
|
10
|
Информационно-научный центр (компьютеры, копировальный аппарат и др. оргтехника, телевизор, видеомагнитофон), которые используется учителями и учащимися для подготовки
|
1
|
-
|
-
|
|
11
|
Музей
|
1
|
-
|
15,0
|
|
12
|
Учебно-опытный уч.
|
1
|
-
|
0,6 га
|
Продолжение таблицы 2
|
1
|
2
|
3
|
4
|
5
|
|
13
|
Земельный участок (помимо учебно-опытного)
|
1
|
-
|
4,5 га
|
|
14
|
Теплица
|
1
|
-
|
187,8
|
|
15
|
Сарай
|
1
|
-
|
|
В балансе территории дорожки и площадки составляют 29,1%. Состояние дорожной сети удовлетворительное, дорога имеет асфальтовое покрытие.
Спортивное поле не оборудовано в соответствии с современными требованиями, требуется реконструкция.
Отсутствуют детская игровая площадка и места отдыха.
Объекты озеленения относятся к ограниченному пользованию и имеют ненадлежащий вид, требуется частичная замена деревьев и кустарников.
Баланс территории лицея представлен в таблице 3.
Таблица 3 – Существующий баланс территории МОУ «Университетский лицей»
|
Наименование
|
Площадь
|
|
|
М2
|
%
|
|
1
|
2
|
3
|
|
1.Дороги
|
|
|
|
с покрытием:
|
|
|
|
асфальтовым
|
4567,1
|
17,4
|
|
2.Площадки
|
|
|
|
с покрытием:
|
|
|
|
песчаным
|
3086,6
|
11,7
|
|
3.Газоны
|
14683,13
|
56,1
|
|
4.Деревья
|
5595/142,5
|
21,4/0,5
|
|
5.Кустарники
|
1169,09
|
4,5
|
|
6.Садово-парковое оборудование
|
0,48
|
0,002
|
|
7.Здания и сооружения
|
2525,1
|
9,6
|
|
Всего:
|
26174
|
100
|
3.3 Характеристика ветрового и инсоляционного режима на территории
Инсоляционный анализ – исследование участка с точки зрения освещенности разных его фрагментов в разное время суток. Данный анализ необходим для планирования всего комплекса озеленения и благоустройства, разбития клумб и устройства газонов, организации цикла посадки растений и (работ по уходу), планирования детских, спортивных площадок и зон отдыха.
Было проведено исследование естественного освещения территории лицея в четыре периода времени: 09.00, 12.00,15.00,18.00.
Высота проектируемого здания – 7 метров.
Длина тени определяется по формуле:
l=h*ctg , (1)
где, l-длина тени, м;
h-высота объекта (здания), м;
-угол, характеризующий высоту Солнца над горизонтом, градус.
Азимут тени определяется по значению азимута Солнца, для этого к значению азимута Солнца надо прибавить или отнять 180°.
По результатам данной работы составлена таблица 4 с выделением зон наложения теней.
Таблица 4 – Расчет азимута и длины тени
|
Время, ч
|
Высота Солнца, градус
|
Азимут, градус
|
Длина тени, м
|
|
1
|
2
|
3
|
4
|
|
9
|
36,423
|
109,261
|
9,5
|
|
12
|
50,934
|
164,034
|
5,7
|
|
15
|
45,204
|
226,897
|
7,0
|
|
18
|
25,623
|
272,229
|
14,6
|
На основе данного исследования был составлен план анализа инсоляционного режима территории в масштабе 1:1000 (Приложение A). По данному плану можно сделать вывод, что территория лицея освещена во все временные периоды и основная тень на территории образуется от здания. В связи с тем будут подобраны светолюбивые растения. Уровень освещенности будет учтен при проектировании спортивного ядра, детской площадки, зон отдыха и зеленых насаждений.
3.4 Характеристика экологической ситуации.
В основном результатом загрязнения атмосферы служит автотранспорт. А число автомобилей продолжает расти.
Город Петрозаводск – столица Республики Карелия, в нём проживает наибольшая часть населения республики и сосредоточено значительное количество автомобилей, загрязняющих атмосферу города, что отрицательно сказывается на петрозаводчанах. Особенно актуальна тема, так как благоустраиваемый объект – детское учреждение. Поэтому оценка загруженности автотранспортом необходима для изучения экологической ситуации.
С северной стороны лицея расположена автомагистраль набережной Варкауса (рисунок 5), загруженность автотранспортом которой представлена в таблице 5. Наблюдения были проведены 10 августа три раза за день по 20 минут в 8:00, 12:00, 20:00
Тип улицы: Набережная
Продольный уклон: 4oС
Скорость ветра: 3 м/c
Относительная влажность воздуха: 40 %
Давление: 748
Температура: +24
Таблица 5 – Загруженность автотранспортом
|
Время
|
Тип автомобиля
|
Число единиц
|
Всего за время наблюдения
|
|
|
|
8:00
|
12:00
|
20:00
|
|
|
1
|
2
|
3
|
4
|
5
|
6
|
|
За 20 минут
|
Лёгкий грузовой
|
15
|
22
|
15
|
52
|
|
|
Средний грузовой
|
7
|
10
|
8
|
25
|
|
|
Тяжёлый грузовой(длительный)
|
5
|
8
|
0
|
13
|
|
|
Автобус
|
7
|
6
|
9
|
22
|
|
|
Легковой
|
35
|
27
|
48
|
110
|
В результате исследований проведена суммарная оценка загруженности набережной автотранспортом, согласно ГОСТ-17.2.2.03-77. Она считается средней интенсивности, так как число автомобилей составляет 16 тыс. в сутки.
Далее рассчитываем концентрацию окиси углерода, по формуле:
КСО=(0,5 + 0,01 N · КТ) · КА · КУ · КС · КВ · КП) , (2)
где, 0,5 – фоновое загрязнение атмосферного воздуха нетранспортного происхождения, мг/м3;
N – суммарная интенсивность движения автомобилей на улице, автом./час;
КТ – коэффициент токсичности автомобилей по выбросам в атмосферный воздух окиси углерода (таблица 6);
КА – коэффициент, учитывающий аэрацию местности (таблица 7);
КУ – коэффициент, учитывающий изменение загрязнения атмосферного воздуха окисью углерода в зависимости от величины продольного уклона (таблица 8);
КС – коэффициент, учитывающий изменения концентрации окиси углерода в зависимости от скорости ветра (таблица 9);
КВ – то же в зависимости от относительной влажности воздуха(таблица 10);
КП – коэффициент увеличения загрязнения атмосферного воздуха окисью углерода у пересечений (таблица 11).
Коэффициент токсичности автомобилей определяли как средневзвешенный для потока автомобилей по формуле:
КТ = PiKTi, (3)
где, Pi – состав автотранспорта в долях единицы, KTi(таблица)
Таблица 6 – Коэффициент токсичности автомобилей по выбросам в атмосферный воздух окиси углерода
|
Тип автомобиля
|
Коэффициент Kti
|
|
1
|
2
|
|
Лёгкий грузовой
|
2,3
|
|
Средний грузовой
|
2,9
|
|
Тяжёлый грузовой
|
0,2
|
|
Автобус
|
3,7
|
|
Легковой
|
1,0
|
Таблица 7 – Коэффициент, учитывающий аэрацию местности
|
Тип местности по типу аэрации
|
КA
|
|
1
|
2
|
|
Транспортные тоннели
|
2,7
|
|
Магистральные улицы и дороги с многоэтажной застройкой с двух сторон
|
1,5
|
|
Жилые улицы с одноэтажной застройкой, улицы и дороги в выемке
|
1,0
|
|
Набережные
|
0,6
|
|
Пешеходные тоннели
|
0,4
|
Таблица 8 – Коэффициент изменения загрязнения атмосферного воздуха оксидом углерода в зависимости от продольного уклона
|
Продольный уклон, о
|
КУ
|
|
0
|
1,00
|
|
2
|
1,06
|
|
4
|
1,07
|
|
6
|
1,18
|
|
8
|
1,55
|
Таблица 9 – Коэффициент, учитывающий изменение концентрации углерода в зависимости от скорости ветра
|
Скорость ветра, м/с
|
КС
|
|
1
|
2,70
|
|
2
|
2,00
|
|
3
|
1,50
|
|
4
|
1,20
|
|
5
|
1,05
|
|
6
|
1,00
|
Таблица 10 – Коэффициент изменения концентрации углерода в зависимости от влажности воздуха
|
Относительная влажность воздуха, %
|
КВ
|
|
100
|
1,45
|
|
90
|
1,3
|
|
80
|
1,15
|
|
70
|
1,00
|
|
60
|
0,85
|
|
50
|
0,75
|
|
40
|
0,60
|
Таблица 11 – Коэффициент увеличения загрязнения атмосферного воздуха оксидом углерода у пересечений
|
Тип пересечения
|
КВ
|
|
1
|
2
|
|
Регулируемое:
Светофорами обычное
Светофорами управляемое
Саморегулируемое
|
1,8
2,1
2,0
|
|
Нерегулируемое:
Со снижением скорости
Кольцевое
С обязательной остановкой
|
1,9
2,2
3,0
|
Применив данные исследования к формулам, получаем:
КТ =(0,23 * 2,3)+(0,11 * 2,9)+(0,06 * 0,02)+(0,09 * 3,7)+(0,49 * 1,0) = 1, 67
КСО = (0,5+0,01·222·1,67) ·0,6·1,07·1,5·0,6·2,2 = 5 , 34 мг/м3
Рисунок 5 – Проезжая часть у объекта озеленения
Сравнив полученное значение с ПДК выбросов автотранспорта по окиси углерода, которое составляет 5 мг/м3, с результатом, получается, что концентрация окиси углерода в период исследования превышает ПДК на 6,3 %.
Для оценки загруженности автотранспортом и уровня загрязнения воздушной среды набережной Варкауса была оценена интенсивность движения автотранспорта методом подсчёта разных видов автомобилей за 20 минут, определён состав автотранспорта, рассчитана суммарная оценка загруженности магистрали, которая составляет 666 автомобилей в час, оценена концентрация окиси углерода.
3.5 Анализ пешеходного транспортного движения
3.5.1 Характеристика дорожно – тропиночной сети
Проведено обследование на степень изношенности покрытия дорог и площадок, отмечены площади повреждённых участков покрытия, изме на длина участков с повреждённым бортовым камнем и визуально опре делён процент бессточных мест и неровностей дорожных покрытий. Зафиксирована ширина дорог.
Суммарную оценку состояния дорог и площадок проводим по 3 –балльной системе:
3 – хорошее, имеются минимальные повреждения покрытий, бровок, бордюра (менее 5% общей длины), бессточные места отсутствуют, нет неров ностей.
2 – удовлетворительное, имеются частичные разрушения бордюра, бровки, покрытия (5 – 10%). Необходим текущий ремонт.
1 – плохое, характеризуется значительными разрушениями (более 10% от площади участка), отсутствием планировки, наличием неровностей. Рекомендуется капитальный ремонт, мероприятия по содержанию и уходу.
Таблица 12 – Ведомость состояния дорог и площадок на объекте
|
П
№№
|
Тип покрытия
|
Длина дороги,
м
|
Ширина дороги,
м
|
Повреждение дорог и площадок
|
Оценка состояния
|
Рекомендации
|
|
|
|
|
|
Покрытия,
м2 / %
|
Бортовой
камень
м / %
|
|
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
|
1
|
асфальт
|
50
|
30
|
10
|
-
|
хорошее
|
частичный ремонт
|
|
2
|
асфальт
|
45
|
7
|
40
|
-
|
удовл.
|
ремонт полный
|
|
3
|
асфальт
|
100
|
6
|
15
|
10
|
удовл.
|
частичный ремонт
|
|
4
|
асфальт
|
45
|
6
|
10
|
-
|
хорошее
|
-
|
|
5
|
асфальт
|
42
|
5
|
10
|
-
|
удовл.
|
частичный ремонт
|
|
6
|
грунтовое покрытие
|
100
|
45
|
20
|
-
|
удовл.
|
частичный ремонт
|
|
7
|
грунтовое покрытие
|
65
|
1,5
|
-
|
-
|
удовл.
|
замена
|
|
8
|
грунтовое покрытие
|
100
|
0,5
|
50
|
-
|
удовл.
|
замена
|
|
9
|
грунтовое покрытие
|
30
|
1
|
-
|
-
|
хорошее
|
-
|
|
10
|
асфальт
|
114
|
5
|
5
|
-
|
хорошее
|
частичная замена
|
продолжение таблицы 12
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
|
11
|
асфальт
|
40
|
5
|
10
|
10
|
хорошее
|
частичная замена
|
|
12
|
асфальт
|
100
|
4
|
50
|
40
|
удовл.
|
замена полная
|
|
13
|
асфальт
|
120
|
5
|
5
|
-
|
удовл.
|
частичная замена
|
|
14
|
асфальт
|
50
|
9
|
30
|
-
|
удовл.
|
частичная замена
|
|
15
|
асфальт
|
45
|
7
|
5
|
-
|
хорошее
|
частичная замена
|
В результате обследования в таблице даны рекомендации по со держанию дорог и дополнительному ремонту.
3.5.2 Анализ транспортного движения
Набережная Варкауса осуществляет двустороннее движение автотранспорта, с преобладанием легкового автомобиля.
В радиусе 200 м от учебного заведения расположены две автобусные остановки и светофоры. Дорожное полотно оборудовано барьерными конструкциями, и бордюрами, предотвращающими съезд транспорта с магистрали.
Самый опасный участок проезжей части данной территории – нерегулируемый пешеходный переход. Для снижения ДТП предусмотрен «открытый обзор», с целью снижения водителями скорости движения в зоне перехода.
С целью обеспечения безопасности движения оценивается состояние видимости на отдельных участках дороги.
Расстояния видимости дорог должны соответствовать расчётной скорости движения на пересечении дорог, их показатели занесены в таблице 13.
Таблица 13 – Расстояние видимости поверхности дороги
|
Расчётная скорость, км / ч
|
|
150
|
120
|
100
|
80
|
60
|
50
|
40
|
30
|
25
|
20
|
|
Минимальные расстояния видимости поверхности дороги, м
|
|
250
|
160
|
130
|
90
|
65
|
50
|
35
|
25
|
20
|
15
|
На данной территории выделено 3 участка с пересечением дорог, представляющих опасность при столкновении автотранспорта друг с другом, с пешеходом, это: ул. Московская (восточная граница лицея) – наб. Варкауса; ул. Мурманская (западная граница лицея) – наб. Варкауса; въезд на территорию лицея - наб. Варкауса.
В зонах пересечений транспортных дорог обеспечена видимость радиусом 15 м. В их пределах ликвидированы посадки древесно – кустарниковой растительности, служащих помехой обзора ситуации на дороге.
3.5.3 Анализ пешеходного движения
Данный анализ заключён в изучении посещаемости объекта, выявле ния возрастной структуры посетителей. Наблюдения проведены в районах объекта: у входов, на площа дках отдыха, транзитных дорогах в течении 15 минут Посещаемость объекта зафиксирована в специальной ведомости (таблица 14).
Таблица 14 - Посещаемость объекта
|
№ участка
|
Дата, время
суток
|
Отдыхающее население
|
Транзитные пешеходы
|
|
|
|
взрослые
|
дети
|
всего
|
взрослые
|
дети
|
всего
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
|
1
|
18.40
|
8
|
11
|
19
|
7
|
-
|
7
|
|
2
|
19.00
|
4
|
-
|
4
|
3
|
-
|
3
|
|
3
|
19.15
|
5
|
1
|
6
|
8
|
1
|
9
|
|
4
|
19.30
|
4
|
-
|
4
|
10
|
-
|
10
|
Следует отметить участок у главного входа (№1 в таблице), отличающийся наибольшим скоплением посетителей.
Участок №2 представлен спортивной зоной. Его посещают в основном для игр в футбол, волейбол и для занятий на тренажерах.
Участок №3 располагается за университетским лицеем и охарактеризован прогулочной дорогой и обилием древесно – кустарниковой растительности. Он служит для отдыха посетителей территории и созерцания красивых растительных культур.
Участок №4 расположен с левой стороны лицея. Здесь расположены хозяйственные дворы, плодовые культуры. Посетители данной зоны в большинстве представлены транзитными пешеходами, двигающимися со стороны набережной к жилым домам. Схема пешеходного движения отображена на генплане (лист 1).

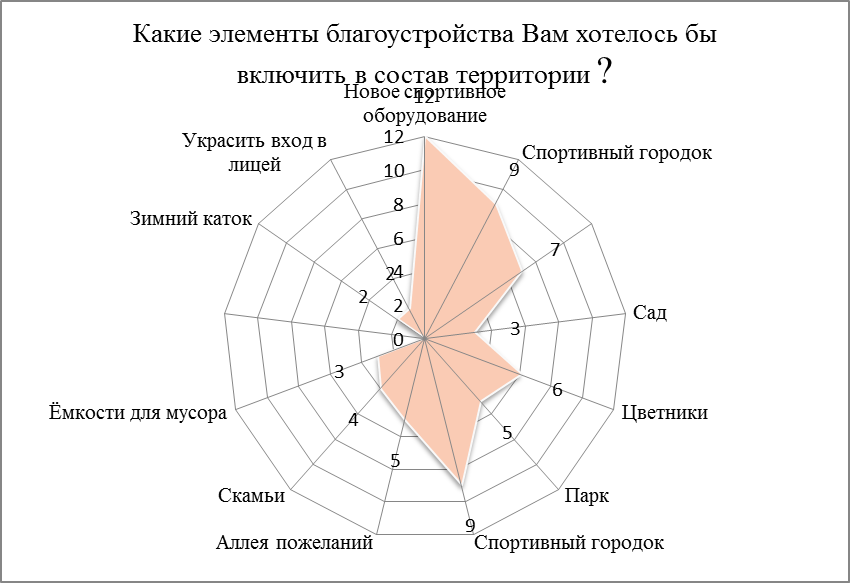

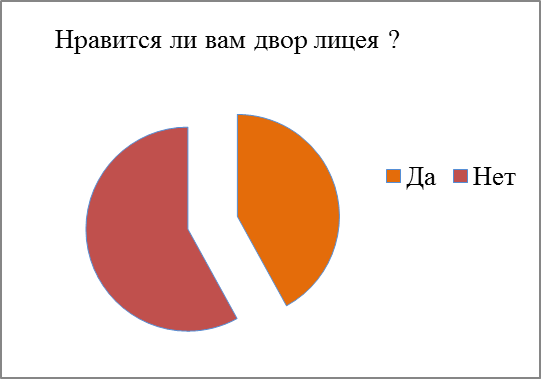

В ходе анализа посещаемости объекта был проведён социологический опрос, направленный на выявление основных потребностей по благоустройству данного участка. Для этого проведен опрос 65-ти посетителей территории и транзитных пешеходов. Результаты опроса отображены на рисунках 6, 7.
По итогам опроса можно увидеть, что большинство участников опроса беспокоит благоустройство территории лицея, поэтому их пожелания будут учтены при разработке проекта.
3.6 НАЛИЧИЕ И СОСТОЯНИЕ КОММУНИКАЦИЙ И СООРУЖЕНИЙ НА ОБЪЕКТЕ
3.6.1 Коммуникации на территории объекта
В процессе роста и развития деревьев и кустарников, растения не только могут создавать существенное затенение домов, но и разрушить подземные коммуникации и сооружения. Для предотвращения нежелательного воздействия растений были разработаны нормативы на размещение насаждений относительно надземных и подземных сооружений, которые представлены в таблице 15.
Таблица 15 – Минимальное расстояние от объектов строительства до зеленых насаждений
|
Сооружения, здания, коммуникации
|
Расстояние до оси растения, м
|
|
|
дерева
|
кустарника
|
|
1
|
2
|
3
|
|
От наружных стен зданий и сооружений
|
5,0
|
1,5
|
|
От наружных стен школьного здания или здания детского сада
|
10,0
|
1,5
|
|
От осей трамвайных путей
|
5,0
|
3,0
|
|
От края тротуаров и садовых дорожек
|
0,7
|
0,5
|
|
От края проезжей части, улиц, кромок укрепленных полос, обочины дорог и бровок канав
|
2,0
|
1,0
|
|
От мачт и опор осветительной сети, трамвая, колонны галерей и эстакад
|
4,0
|
-
|
|
От подошвы откосов, террас и др.
|
1,0
|
0,5
|
|
От подошвы и внутренней грани подпорных стенок
|
3,0
|
1,0
|
|
От подземных сетей:
Газопровод, канализация
Теплопровода, трубопровода, теплосетей
Водопровода, дренажей
Силовых кабелей
|
1,5
2,0
2,0
2,0
|
-
1,0
-
0,7
|
Приведенные нормативы относятся к деревьям с диаметром кроны не более 5 м и должны быть соответственно увеличены для деревьев большего диаметра.
При посадке зеленых насаждений у наружных сетей зданий, сооружений, детских учреждений необходимо учитывать и соблюдать нормативные уровни инсоляции и естественного освещения [СНиП 2.07.01-89].
Анализ зон действия подземных коммуникаций и надземных сооружений обозначает места, где деревья должны быть оставлены, а где – удалены.
На территории МОУ «Университетский лицей» расположены следующие коммуникации: водопроводные, канализационные, электрические и кабельные сети. Они связаны с располагающимися рядом домами (лист 3).
3.6.2 Оценка состояния малых архитектурных
На объекте зафиксированы и оценены также малые архитектурные формы и оборудование (скамьи, урны, светильники). Оценка состояния оборудования проведена по 3-балльной системе:
3 – состояние оборудования хорошее;
2 – удовлетворительное;
1 – плохое.
Критерием хорошего состояния оборудования является минимальное повреждение до 5 % количества, при этом рекомендуется частичный ремонт оборудования и малых форм.
Удовлетворительное состояние охарактеризовано частичным разруше нием оборудования (5-10%), при этом рекомендуется текущий ремонт, пол ная замена некоторых элементом оборудования.
Плохое состояние оборудования характеризуется утратой 10 %, при этом рекомендуется капительный ремонт или полная замена оборудования. Все данные о состоянии малых архитектурных форм занесены в таблицу 16.
Таблица 16 - Ведомость состояния оборудования на объекте
|
Количество , шт
|
Повреждения, шт / %
|
Оценка состояния
|
Рекомендации по содержанию и ремонту
|
|
Малые формы
|
Оборудование
|
Оборудование
|
Оборудование
|
|
|
1
|
2
|
3
|
4
|
5
|
|
1
|
Волейбольная сетка
|
50
|
3
|
удаление
|
|
4
|
Ворота футбольные
|
10
|
2
|
удаление
|
|
8
|
Тренажёры
|
50
|
3
|
ремонт
|
|
1
|
Сетка забора
|
100
|
3
|
Замена
|
|
20
|
Колёса
|
20
|
3
|
Покраска
|
|
13
|
Фонарь
|
30
|
2
|
Ремонт
|
|
1
|
Кормушка для птиц
|
-
|
1
|
-
|
Большинство малых архитектурных форм и оборудования заменены на новое, так как старое представляет угрозу безопасности учащихся. Тренажеры, спортивные колёса для прыжков и фонари подлежат текущему ремонту.
3.7 Характеристика существующей растительности
Изучение растительности включает геоботаническое и дендрологическое обследования. Геоботаническое обследование направлено на выявление фитоценозов и их описание и оценку. Результаты обследования позволяют обосновать состояние фитоценозов и формировать наиболее устойчивые фитоценозы для тех или иных местообитаний.
Дендрологическое обследование – это инвентаризация насаждений, заключается в выявлении видового состава насаждений, а в случае необходимости – и в определении форм и сортов, их габитуса, возраста, состояния и декоративности [Разумовский Ю.В. 2014].
Результатом дендрологического обследования послужило сохранение ценных и удаление малоценных экземпляров, а также дальнейший уход за молодыми перспективными насаждениями и в итоге – формирование объёмно – пространственной структуры территории «университетского лицея».
Инвентаризация проведена на основе утвержденного ситуационного плана и топографического плана. На первом этапе устанавливаются площадь, границы и классификация объекта. На втором этапе определены качественное и количественное состояние зеленых насаждений и элементов благоустройства. Для удобства проведения инвентаризации зеленых насаждений территория разделена на условные учетные участки (ландшафтные участки), ограниченные дорожками или другими постоянными контурами внутренней ситуации.
Дробность измерений при привязке 0,1м. Растения вдоль границ привязываются к элементам планировки (сделаны 2 измерения по оси Х и по оси Y).
Территория лицея была разделена на 11 условных учетных участков, и обследование проводилось в пределах этих участков.
Учтенные экземпляры деревьев и кустарников были пронумерованы и нанесены на план инвентаризации (лист 4).
3.7.1 Характеристика древесно - кустарниковой растительности
На территории представлены одиночные посадки деревьев и кустарников, массивы. Закрытые пространства составляют 43,9 %. Во время проведения работ было учтено 195 одиночных деревьев, 363 одиночных кустарников.
Установленное в ходе инвентаризации и анализа распределение количества кустарников по видам представлено на рисунке 8.
Рисунок 8 – Видовой и количественный состав древесных растений территории лицея
Древесные культуры представлены такими видами как: берёза бородавчатая; берёза корельская; берёза пушистая; вишня обыкновенная; вяз перистоветвистый; дуб черешчатый; ива обыкновенная; клён остролистный; липа мелколистная; лиственница сибирская; ольха белая; рябина обыкновенная; сосна обыкновенная; туя западная; черёмуха обыкновенная; яблоня лесная; ясень обыкновенный; тополь душистый.
Берёза бородавчатая составляет четверть, то есть большую часть всего количества древесных насаждений. Также одними из преобладающих пород являются берёза корельская, черёмуха обыкновенная, клён остролистный и ива обыкновенная.
Редко встречающимися на участках лицея являются дуб черешчатый, тополь душистый, туя западная, берёза пушистая и др.
Распределение деревьев по категориям состояния расположено в таблице 17 .
Таблица 17 – Распределение деревьев по категориям состояния.
|
№
|
Вид дерева
|
Хорошее состояние
|
Удовлетворительное состояние
|
Неудовлетворительное состояние
|
Общее количество
|
|
1
|
2
|
3
|
4
|
5
|
6
|
|
1
|
Берёза бородавчатая
|
63
|
15
|
4
|
82
|
|
2
|
Берёза корельская
|
19
|
5
|
5
|
29
|
|
3
|
Берёза пушистая
|
1
|
1
|
-
|
2
|
|
4
|
Боярышник кроваво-красный
|
1
|
3
|
2
|
6
|
|
5
|
Вишня обыкновенная
|
18
|
4
|
-
|
22
|
|
6
|
Вяз перистоветвистый
|
7
|
1
|
-
|
8
|
|
7
|
Дуб черешчатый
|
2
|
-
|
-
|
2
|
|
8
|
Ива обыкновенная
|
3
|
3
|
2
|
8
|
|
9
|
Клён остролистный
|
16
|
5
|
-
|
21
|
|
10
|
Липа мелколистная
|
12
|
8
|
-
|
20
|
|
11
|
Лиственница сибирская
|
13
|
3
|
2
|
18
|
|
12
|
Ольха белая
|
4
|
2
|
-
|
6
|
|
|
Осина
|
1
|
1
|
-
|
2
|
|
13
|
Рябина обыкновенная
|
9
|
8
|
6
|
23
|
|
14
|
Сосна обыкновенная
|
18
|
6
|
-
|
24
|
|
15
|
Туя западная
|
2
|
-
|
-
|
2
|
Продолжение таблицы 17
|
1
|
2
|
3
|
4
|
5
|
6
|
|
16
|
Черёмуха обыкновенная
|
12
|
14
|
6
|
32
|
|
17
|
Яблоня лесная
|
4
|
-
|
-
|
4
|
|
18
|
Ясень обыкновенный
|
13
|
3
|
4
|
20
|
Средние показатели результатов свидетельствуют о том, что среди сосны, туи, дуба преобладают растения без признаков ослабления, среди черёмухи больше ослабленных пород. Среди всего количества клена большая часть отводится растениям без признаков ослабления. В породе ясеня преобладают растения без признаков ослабления.
Кустарники, произрастающие на территории лицея, представлены следующими видами: бузина красная, калина обыкновенная, карагана древовидная, кизильник горизонтальный, крыжовник отклонённый, малина душистая, пузыреплодник крупноцветковый, роза майская, рябинник рябинолистный, сирень обыкновенная, смородина красная, смородина чёрная, спирея японская, чубушник венечный, шиповник майский.

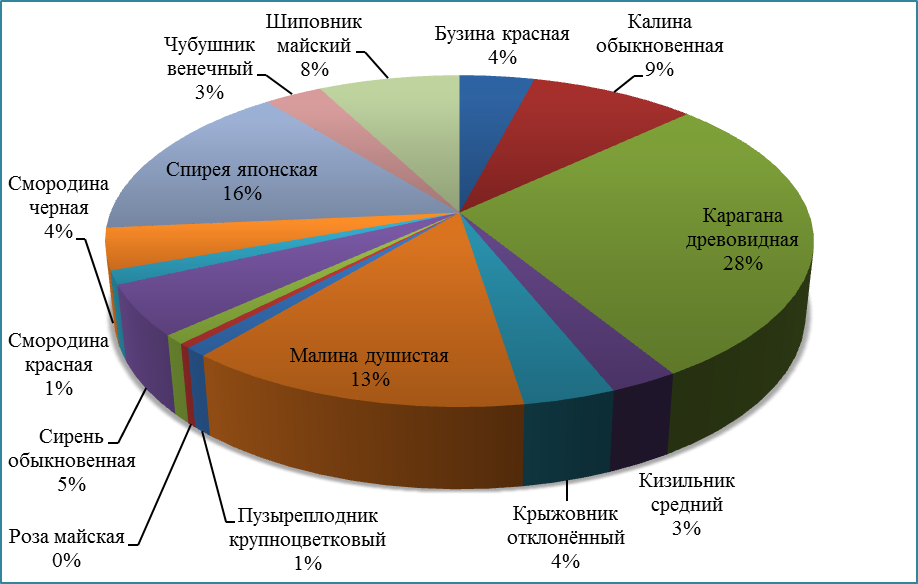

На рисунке 9 представлен видовой и количественный состав кустарниковых растений территории лицея.
Рисунок 9 – Видовой и количественный состав кустарниковых растений территории лицея
Распределение кустарников по категориям состояния представлено в таблице 18.
Таблица 18 – Распределение кустарников по категориям состояния
|
№
|
Вид кустарника
|
Хорошее состояние
|
Удовлетворительное состояние
|
Неудовлетворительное состояние
|
Общее количество
|
|
1
|
2
|
3
|
4
|
5
|
6
|
|
1
|
Бузина красная
|
-
|
8
|
1
|
9
|
|
2
|
Калина обыкновенная
|
13
|
4
|
3
|
20
|
|
3
|
Карагана древовидная
|
16
|
35
|
12
|
63
|
|
4
|
Кизильник средний
|
1
|
5
|
-
|
6
|
|
5
|
Крыжовник отклонённый
|
-
|
8
|
-
|
8
|
|
6
|
Малина душистая
|
-
|
16
|
14
|
30
|
|
7
|
Пузыреплодник крупноцветковый
|
1
|
1
|
-
|
2
|
|
8
|
Роза майская
|
-
|
1
|
-
|
1
|
|
9
|
Рябинолистник
|
2
|
-
|
-
|
2
|
|
10
|
Сирень обыкновенная
|
4
|
6
|
1
|
11
|
|
11
|
Смородина красная
|
-
|
2
|
1
|
3
|
|
12
|
Смородина черная
|
-
|
7
|
2
|
9
|
|
13
|
Спирея японская
|
21
|
14
|
-
|
35
|
|
14
|
Чубушник венечный
|
6
|
1
|
-
|
7
|
|
15
|
Шиповник майский
|
-
|
9
|
8
|
17
|
Результаты оценки состояния кустарников показывают, что карагана древовидная, спирея японская, калина обыкновенная составляют большую часть кустарниковых насаждений, находящихся в хорошем состоянии. Кустарники бузины красной, малины душистой и шиповника майского находятся в удовлетворительном состоянии. Неудовлетворительное состояние встречается в нескольких экземплярах у бузины красной, калины обыкновенной, смородины красной, смородины чёрной, сирени обыкновенной.
По общим показателям наиболее угнетённой кустарниковой породой является малина душистой, а наиболее здоровой и эстетически привлекательной спирея японская.
Рисунок 10 - Распределение деревьев и кустарников по категориям состояния
Анализ показал, что в хорошем состоянии находится больше деревьев, чем кустарниковых пород. В удовлетворительном состоянии кустарников больше, чем деревьев. Деревья и кустарники приблизительно равны при соотношении пород в неудовлетворительном состоянии.
3.7.2 Оценка состояния травяного покрова
Оценка состояния травяного покрова проведена на основе оценки качества газонов. На объекте выделены участки с однородным газоном. Участкам присвоены номера. Указана их площадь. Ассортимент про израстающих трав и оценка состояния (таблица 19).
Таблица 19 - Ведомость состояния газонов на объекте
|
Номер участка
|
Тип газона
|
S, м2
|
Ассортимент трав
|
Примечание
|
|
1
|
Садово-парковый
|
1600
|
Овсянница, мятлик, репей, подарожник, мать и мачеха
|
Сорная растительность, пни
|
|
2
|
Садово-парковый
|
1600
|
Клевер, репей,мятлик
|
Проплешины
|
|
3
|
Луговой
|
1500
|
Тясячелистник, мать и мечеха, подарожник
|
Проплешины
|
|
4
|
Луговой
|
320
|
Тясячелистник, мать и мечеха, райграс
|
Заросли
|
|
5
|
Луговой
|
256
|
Тясячелистник, подарожник, мать и мачеха
|
Пожелтение травы
|
|
6
|
Луговой
|
270
|
Тясячелистник, мать и мечеха, подарожник
|
Сорная растительность
|
|
7
|
Луговой
|
640
|
Райграс, мать и мачеха
|
Заросли
|
|
8
|
Луговой
|
1200
|
мать и мачеха
|
Заросшая растительность, вредители
|
|
9
|
Луговой
|
9920
|
Трава, мать и мачеха
|
Сорная растительность
|
|
10
|
Луговой
|
1920
|
Трава
|
Скудная растительность
|
Продолжение таблицы 19
|
1
|
2
|
33
|
4
|
5
|
|
11
|
Луговой
|
320
|
Трава, крапива
|
Сорная растительность, проплешины
|
|
12
|
Луговой
|
1536
|
Иван-чай, крапива, травосмесь
|
Заросли
|
|
13
|
Луговой
|
1024
|
Травосмесь
|
Проплешины
|
|
14
|
Луговой
|
1000
|
Подорожник, крапива
|
Проплешины
|
|
15
|
Луговой
|
560
|
Мать и мачеха, крапива, подорожник, ромашка, репей, гравилат
|
Сорная растительность
|
|
16
|
Луговой
|
44
|
Тысячелистник, клевер, подорожник, репей, лопухи
|
Сорная растительность
|
3.7.3 Оценка состояния цветочного оформления
Цветникам присвоен номер, отмечен ассортимент цветочных растений, площадь и тип цветника (клумба, рабатка, бордюр). Данные занесены в таблицу 20.
Таблица 20 - Ведомость состояния цветников на объекте
|
Номер цветника
|
Тип цветника
|
Площадь, м2
|
Ассортимент цветов
|
|
1
|
2
|
3
|
4
|
|
1
|
Клумба
|
2
|
Петунья
|
|
2
|
Клумба
|
2
|
Петунья
|
|
3
|
Рабатка
|
16
|
Сиренев
|
|
4
|
Рабатка
|
16
|
Лилия, Тагетес
|
|
5
|
Миксбордер
|
20
|
Петунья, жасмин,сирень
|
|
6
|
Клумба
|
4
|
Петунья, Тагетес, Подсолнух
|
|
7
|
Миксбордер
|
16
|
Петунья, Тагетес, Подсолнух, Лилия, кизильник, туя, дуб
|
|
8
|
Миксбордер
|
20
|
Лилия, кизильник, туя, дуб
|
|
9
|
Клумба
|
4
|
Петунья
|
|
10
|
Рабатка
|
20
|
Лилия
|
|
11
|
Клумба
|
1
|
Петунья
|
|
12
|
Клумба
|
1
|
Петунья
|
Цветники, расположенные на различных участках лицейского двора, представлены различными типами и разнообразными цветочными культурами, местоположение которых зафиксировано на листе 4.
4 АРХИТЕКТУРНО – ПЛАНИРОВОЧНОЕ РЕШЕНИЕ ТЕРРИТОРИИ ОБЪЕКТА
4.1 Основная идея и композиция
Территория МОУ «Университетский лицей» является визитной карточкой заведения, которая требует постоянной и целенаправленной работы по благоустройству.
Период обучения в лицее важный и запоминающийся момент в жизни каждого ученика, поэтому проект разработан с целью максимального повышения эстетичности, функциональности и экологичности его территории, так как именно здесь дети проводят большую часть времени.
С учётом того, что педагогическая система лицея обеспечивает стабильно высокое качество образования, формирует и удовлетворяет индивидуальные потребности обучающихся, развивает их творческие способности, профессиональную ориентацию, разрабатывает системы поддержки одарённых детей и талантливой молодёжи, в проекте дизайне университетского лицея, название которого «Живой глобус», воплощены три основополагающие концепции: “ География, открывающая мир”, “Уникальность элементов”, “Единство и взаимосвязь территории”.
В первую очередь проект полностью раскрывает идею, выявляющую образовательную систему университетского лицея, который является полиресурсным центром городского методического объединения учителей географии; вторая особенность – проект направлен на эффективное восприятие школьниками окружающего мира; и третья – разработка проекта в стиле «единство», т.е. все элементы и участки территории лицея взаимосвязаны, запроектированы с целью снижения затрат времени на перемещение, повышения доступности отдельных участков, а также обеспечения рациональности использования всей территории учащимися, преподавателями, родителями, а также отдыха всех желающих побывать на « Живом глобусе », по-новому увидеть красоту природы, совершить увлекательное путешествие, не выходя за пределы красочного лицея.
В проекте решены задачи, связанные с безопасностью пребывания на территории, так как на территории будет произрастать растительность, благоприятно воздействующая на здоровье и состояние детей и взрослых; соблюдены нормы, касающиеся озеленения учебного заведения; учтены потребности учащихся и работников школы в оптимальной организации территории; негативные составляющие перевоплощены в положительные элементы участков, например сильная загущеность растениями в Юго-Восточной части территории лицея превращена в красивые группы из множества кустарников и древесных, повышающих эстетический интерес во время прогулок детей и учителей. Процент открытых пространств составляет 50%, закрытых 40%, полуоткрытых 10%. По окружности визуального «Глобуса», т.е. вокруг лицея предусмотрен проезд (3 м) для транспорта. Все участки, составляющие территорию, связаны между собой сетью дорожек, которые составляют 20% территории. Эскиз планировки территории представлен в приложении Б.
4.2 Функциональное зонирование территории
Проект «Живой глобус» учитывает в себе интересы учащихся с 5 до 19 лет, так как МОУ «Университетский лицей» реализует общеобразовательную программу начального; основного и полного общего образования, обеспечивая также дополнительную подготовку обучающихся.
Изучив потребности и интересы учеников, учителей, родителей и проанализировав состав и пространство территории лицей подразделён на следующие площадки :
1) Площадка – парадный вход. Вход на территорию лицея олицетворяет «Белоснежную Антарктиду». Приближаясь к лицею, мы можем наблюдать, как главные двери лицея превращаются в двери корабля, изображённого на лицевой стороне здания. Когда вы входите на «оживающий» четырёхмачтовый барк, путешествие продолжается уже внутри лицея - «корабля», который перемещает к знаниям, помогает изучить новое и интересное.
Вблизи «пришвартованного барка» можно найти «льдину», на которой удачно расположились большой и маленький императорские пингвины, у которых будут оставлять свои пожелания выпускники лицея. Композиция «пингвины» характеризует молодое и взрослое поколение, так как из года в год приходят новые ученики и выпускаются старшеклассники.
Среди «материковых льдин» и «вечных снегов», которые исполнены из различных цветочных культур, кустарников и различных по составу материалов, поблёскивают коралловые рифы из камней.
С правой стороны от входа неожиданно из пены «моря Содружества» (одно из омывающих Антарктиду) можно заметить хвост кита, погружающегося в море, который обеспечивает некое движение композиции, а также служит указательным знаком, направляющим посетителей на следующие площадки «Живого глобуса», связанные с физкультурой и спортом.
2) Спортивный комплекс характеризует самую красивую звезду — солнце (приложение В). Площадки выполнены в гамме ярко-жёлтых, оранжевых, красных цветов, тем самым привлекающих внимание детей. Здесь в основном будут проходить спортивные занятия и культурно - массовые мероприятия. Спортивный комплекс включает :
- Cпортивное ядро (80*37 м) ;
- Комбинированная площадка для проведения занятий младших (24*20 м);
- “Тренажёрный зал” под открытым небом (25*25 м);
3) «Территория Совы» (300м2) , которая расположена между спортивной и учебно-опытной зоной. Сова, сидящая на пере, является символом данного лицея (рисунок 11). Невозможно не заметить мудрость и величие этой северной птицы, так как она находится на самой верхней точке «Живого глобуса». Взгромоздившись на ветвь карельской берёзы, как на перо герба лицея, и наблюдая за гуляющими около неё и отдыхающими учениками в зоне пикника, находящегося у учебно-опытного участка.
Рисунок 11 – Герб «Университетского лицея»
4) Учебно - опытная зона. На данном участке произрастает растительность, характеризующая флору Карелии : берёза Карельская; папоротники и цветковые растения. Территория предназначена для изучения детьми растений родного края. Подразделена на следующие участки:
- опытный участок для выращивания полевых овощных культур (250 — 300 м2), ученики смогут приобрести навыки садовода;
- «экологический уголок» для младших классов (120 — 150 м2);
- плодовый сад ( 750 — 500 м2), где ученики будут изучать культурные растения и их происхождение;
- теплицы с парниками ( 250 м2 ) для проведения исследований и научных экспериментов.
5) Рекреационные зоны:
- 2 площадки отдыха учеников (150м2) представлены озеленёнными открытыми участками;
- участок для пикника, отдыха учащихся во время перемен и обеда;
6) Площадки для прогулок и игр детей:
- 1- 4 классов (200 м2). На данном участке расположены элементы и знаки ПДД, где младшие школьники впервые получают умения, как вести себя на дороге и с транспортом.
- 5 – 8 классов ( 300 м2 ). Площадка представлена игровым комплексом с необычной планировкой оборудования.
- аллея, проходящая вдоль плодового сада, возможен отдых, например, для детей группы продлённого дня.
7) Территория преподавателей (250 м2). Проведение совещаний и педсоветов на открытом воздухе.
8) Творческий уголок (250м2). Здесь ученикам предоставлена возможность реализовать свои способности художника и дизайнера, так как территория предназначена для рисования песком, мелками, красками.
9) Район “Маленькая Карелия”(200м2), который сливается с «территорией Совы» и зоной пикника. Представлен «мини-инсталляцией» г. Петрозаводска, растительностью республики Карелия.
10) Зона «Арктической станции»:
- хозяйственный двор;
- хозяйственный домик в виде станции исследований.
Дизайн проект «Живой глобус » позволяет обучающимся, педагогам, родителям войти в новый интересный и загадочный мир — мир географической карты .
Работа в этом проекте дает возможность педагогам расширить горизонт знаний учеников, развивать у них активную жизненную позицию, патриотические качества, творческие, а также навыки географа, биолога, исследователя, садовода, эколога.
5 АССОРТИМЕНТ ПРОЕКТИРУЕМОЙ РАСТИТЕЛЬНОСТИ
В процессе проектирования озеленения, были использованы нормы для озеленения детских учебных заведений (таблица 21).
Таблица 21 – Нормы плотности посадок растений на 1 га озеленяемой территории
|
Элемент озеленения
|
Природно – климатическая зона
|
Нормы
для озеленения объекта
|
|
|
Северная
|
|
|
1
|
2
|
3
|
|
Деревья, шт. в т.ч
|
125
|
325
|
|
средние
|
117
|
304
|
|
крупные
|
8
|
21
|
|
Кустарники, шт
|
1880
|
4888
|
|
Цветники, м2
|
80
|
208
|
|
Газон, м2
|
7700
|
20020
|
Нормы для озеленения территории лицея можно уменьшить на 10%, так как он распложен вблизи бульвара Победы и Приозерного парка.
5.1 Ассортимент проектируемой древесной и кустарниковой растительности
Растительность (насаждения) – один из главных компонентов садово – паркового ландшафта любого объекта. Насаждения в садах и парках – это деревья, кустарники, травянистые растения, они составляют основу формирования парковой среды и нерасторжимо связаны с другими компонентами ландшафта – рельефом и водой – и с учётом климата определяют пространственную структуру и характерный облик каждого объекта [Разумовский Ю.В. 2014].
При проектировании объектов насаждения на территории лицея были сформированы растительные сообщества с учётом существующих насаждений с новыми посадками древесно – кустарниковой растительности.
Берёза корельская (Betula alba L.) – Один из символов Карелии. Широкую известность приобрело благодаря необычной текстуре и палитре золотых оттенков. Её можно увидеть только в Карелии, редко в странах Балтии и в Эстонии. Карельская берёза невысока, 5-7 м, напоминает форму куста. Истинная ценность берёзы в текстуре и рисунке. Неровный ствол представлен в виде бугорков.
Берёза повислая (Betula pendula R.) – самое распространённое на европейской равнине дерево, идущее как далеко на север – до лесотундры, так и на юг, встречаясь в лесах Крыма и Кавказа. Ни один парк не обходится без берёзы повислой, она придаёт особый колорит своей белоснежной корой и ярко – зелёной кроной. Очень светолюбива и неприхотливая к почвам, она образует чистые леса и рощи.
Обычно это дерево до 20 м высотой с яйцевидной ажурной кроной, с гладкой, белой вверху кроной.
Берёза пушистая (Betula pubscens O.) – Дерево до 20 м высоты. Ветви её либо направлены вверх, либо распростёртые. Молодые побеги красно – коричневые, сильноопушённые. Листья чаще яйцевидные. Плод орешек до 2 мм длины. Предпочитает влажные местообитания. Ценятся образующиеся внизу ствола наросты – капы, обладающие красивым рисунком.
Вишня обыкновенная (Cerasus vulgaris M.) – Широко известная и издавна культивируемая как плодовое дерево служит и незаменимым декоративным растением. Цветение вишни символизирует разгар весны. Листья широкоэллиптические, до 5-7 см длины. Плоды – красные, сочные, мясистые. Вишня довольно светолюбива, выносит засуху. В природе не встречается. Встречается по всей европейской части.
Вяз шершавый, или горный ильм (Ulmus glabra P.) – Встречается в уличных насаждениях и парках издавна. Это высокое, до 30 м, дерево со стволом до 2 м толщины, с широкой цилиндрической, наверху закруглённой кроной. Листья шершавые сверху и жстко волосистые снизу, крупные, до 16 см длины. Цветки в густых пучках.
Растёт в поймах и на равнинах в широколиственных и смешанных лесах на плодородных почвах, не выносит их засоления и сухости, но мирится со значительным затенением. Ареал занимает практически всю европейскую равнину.
Ель колючая (Picea pungens E.) – необыкновенно привлекательна в культурных насаждениях своей голубоватой окраской хвои, в природе (скалистые горы в Северной Америке) не имеет столь бросающейся в глаза голубизны. В городах ель колючую высаживают на самых парадных местах. Ее высаживают одиночными экземплярами, аллеями, из густых стриженых насаждений создают живые изгороди. Ель необыкновенно устойчива к морозам, засухе, избыточному увлажнению почв, загазованности, задымлённости, запылённости воздуха. Это один из наиболее перспективных видов хвойных растений для промышленных городов.
Растёт она медленно, в природе доживает до 600 – 800 лет. Она обычно достигает 25-30 м высоты при диаметре ствола до 1 м, имеет узкопирамидальную форму кроны, коричневато- красноватую растрескивающуюся кору.
Клён остролистный, или платановидный (Acer platanoides Cr. S.) – Самый популярный и хорошо известный вид клёна, растущий в лесах Европы вплоть до Карельского перешейка на севере и включая Кавказ – на юге. Растёт на плодородных, хорошо увлажнённых почвах, вынося незначительное затенение.
Деревья клёна достигают 30 м высоты и 1 м в диаметре, трещиноватая кора тёмно-серая, почти чёрная. Осенью листья клёна расцвечиваются в яркие тона: жёлтый, оранжевый, ярко-красный, тёмно-пурпуровый. Хорошо переносит стрижку.
Лжетсуга Мензиса, Дугласия (Pseudotsuga menziesii F.) – Вечнозелёные деревья лжетсуги имеют красивую коническую или цилиндрическую крону.
Одна из самых ценных в западной части Северной Америки хвойных пород. Лучше всего растёт на дренированных, богатых известью, достаточно увлажнённых почвах. Это долговечное дерево доживает до 800-1000 лет, обладает мягкой, светлой, чрезвычайно ценной древесиной.
Достигает 100 м высоты, а ствол 1-3 м в диаметре. Хвоя 1,5-2,5 см длины. Шишки до 10 см длины.
Липа крупнолистная (Tilia platyphyllos L.) – растёт в широколиственных и смешанных лесах Западной Европы. Имеет высоту до 35 м . Названа крупнолистной за более крупные, чем у липы сердцевидной , листья, достигающие 9 см длины и 8 см ширины. Используется как парковое и аллейное дерево.
Лиственница сибирская (Larix sibirica U.) – Образует обширные леса в Сибири и на Дальнем Востоке. Это самое распространённое растение России. Хвоя нежная, светло- зелёная. Высотой до 50 м. Лиственница – одна из наиболее ценных в промышленном отношении пород.
Ольха серая (Alnus incana T.) – Это крупное дерево, до 20 м высоты, с узкояйцевидной кроной и серым, гладким стволом до 50 см в диаметре. Растёт быстро, доживает до 50-60 лет. Встречается вдоль рек и ручьёв вместе с ивами и чёрной ольхой. Ольха серая может расти и на бедных почвах, перенося заболачивание. Зимостойка и довольно теневынослива, используется для закрепления берегов рек, оврагов и склонов. В озеленении ценится за свою серовато-голубоватую окраску листьев, хорошо переносит стрижку, поэтому может использоваться в живых изгородях.
Рябина обыкновенная (Sorbus aucuparia E.) – От Крайнего Севера до степных районов на юге, в горах Кавказа, на востоке до Урала, а на западе, захватывающая почти всю Европу, простирается природный и культурный ареал наиболее известного вида. Такое широкое распространение рябина получила благодаря высокой холодо – и засухоустойчивости, неприхотливости к почве и условиям освещения. Кора серая, гладкая. Лист достигает 20 см.
Самшит вечнозелёный (Buxus sempervrens S.) – Вечнозелёное дерево, иногда растущего кустообразно, с супротивными, плотными, кожистыми листьями. Растёт в странах с субтропическим климатом: бассейн Средиземного моря, Юго-Восточная Азия и Вест-Индия. Самшит широко используется в декоративном садоводстве и ценится за густую красивую крону, блестящую листву, способность хорошо переносить стрижку, благодаря чему садоводами создаются причудливые формы. Растёт обычно на плодородных, богатых известью почвах. Это одно из самых теневыносливых деревьев. Растёт очень медленно, поэтому подстриженные растения долго сохраняют приданную форму.
Это высокое листопадное дерево до 25-30 м высоты, обладающее широкой шаровидной кроной. Глубокотрещиноватая кора темно-серой окраски. Непарноперистые листья, достигающие 25 см длины. Цветки желтовато-белые
Сосна обыкновенная (Pinus sylvestris F.) – Огромные территории, занимаемые как природным, так и культурным ареалом сосны, свидетельствует об её устойчивости в различных условиях произрастания. Имеет вид стройного дерева до 40 м в высоту. Растёт довольно быстро, доживает до 300-350 лет. Кора сосны красно-бурая. Зеленовато-сизая, плотная, 4-7 см длиной хвоя собрана в пучках по 2.
Софора японская (Styphnolbium japnicum L.) – Родом из Японии и Китая. Используется в качестве паркового дерева, для создания аллей, обсадки дорог и улиц. Довольно теплолюбива. Высаживается софора на богатых суглинистых и супесчаных свежих почвах, в местах, защищённых от ветров. Обладает высокой засухоустойчивостью, теневыносливостью, солеустойчивостью.
Широко используется в одиночных и групповых посадках, в бордюрах и изгородях разной высоты, пригоден для контейнерной культуры. Чаще самшит растёт небольшим деревцем до 6 м или даже кустарником.
Яблоня ягодная (Malus sylvestris P.) – Морозостойкое и быстро растущее дерево высотой 3-10 м с шатровидной, раскидистой кроной.
Ясень обыкновенный (Fraxinus excelsior P.) – Высокое , до 35м, дерево с мощным, до 1 м в диаметре, стволом и широкоокруглой кроной и толстыми ветвями . Листья состоят из 11-15 яйцевидных или ланцетных листочков. Плоды – сухие уплощенные крылатки до 4 см длины и 1см ширины, кориневого цвета. Доживает до 300 лет. Распространён ясень по всей европейской равнине.
Девичий виноград пятилисточковый (Parthenocissus inserta Kern.) – одна из самых широко известных лиан с одревесневающим стеблем, которая нашла применение на всей Восточно-Европейской равнине благодаря быстрому росту, лёгкости размножения, высокой устойчивости к морозам и хорошим декоративным качествам, позволяющим использовать её для декорирования стен зданий, беседок, трельяжей, пергол, украшения колонн. Кустарник популярен благодаря крупным пальчатосложным листьям, блестящим и ярко-зелёным летом и каминово - красным или почти фиолетовым осенью. Иногда такие «ковры» поднимаются до 6-7-го этажа благодаря усикам присоскам
Калина обыкновенная (Viburnum opulus R.) – Этот род с обширным ареалом в Европе, Азии, Северной Африке, Северной, Центральной и части Южной Америки включает до 200 видов. Все виды калины предпочитают влажные, довольно богатые почвы, мирятся с затенением. В природе она обладает не столь широким ареалом. Хорошо поддаётся стрижке, а также обладая разветвлённой корневой системой, является хорошим закрепителем почвы.
Карагана древовидная (Caragana arborescens P.) – В каждом городе, посёлке, в сельской местности – всюду можно встретить это теперь обычное растение, введённое в культуру в 1752 г. Петербургским ботаническим садом.
Карагана- это довольно высокий кустарник 2-5 , редко 7 м высоты, с гладкой зеленовато-серой корой. Листья светло-зелёные и шелковисто-опущенные.
Пузыреплодник калинолистный (Physocarpus opulifolius D.) – Кустарник до 3 м высоты, с округлой, густой, широковидной кроной и дуговидно изгибающимися ветвями. Листья достигают 4 см длины. Кустарник очень декоративен не только во время цветения или осенней золотистой окраской листвы, но также вздутыми плодами – листовками, имеющими до полного созревания ярко-красный цвет. Очень эффектны одиночно стоящие хорошо развитые крупные кусты пузыреплодника [6].
Рябинник рябинолисный (Sorbaria sorbifolia L.) – Кустарник до 3 м высоты, образующий заросли в Сибири, на Дальнем Востоке, в Японии, Корее, где он растёт по берегам рек и ручьёв. Листочки ланцетный, заострённые, двоякопильчатые, голые или слегка по жилкам опушенные.
Сирень обыкновенная (Syringa vulgaris W.) – Это один из кустарников, введённых в культуру очень давно. Она хорошо переносит стрижку, даёт обильную поросль.
Сирень очень засухоустойчива, хорошо переносит морозы до -41. Для обильного цветения требует полного солнечного освещения, богатых, хорошо увлажняемых почв, внесения органических удобрений. Кусты не превышают 7м высоты. Цветки имеют разнообразную окраску.
Спирея японская (Spiraea japonica G.) – Кустарник до 1,5 м высоты с войлочно-опушенными в молодости, позднее оголяющимися и продолговато-яйцевидными листьями. Он устойчив к низким температурам. Для этого вида характерно длительное цветение, начинающиеся в середине лета и продолжающееся вплоть до заморозков.
Японская спирея используется для создания длительно цветущих групп, её способность хорошо переносить стрижку даёт возможность применять её в невысоких живых изгородях и бордюрах [Плотникова Л.С. 2011].
Весь ассортимент растений подразделён на основной, дополнительный и ограниченный. Принадлежность определенного вида к той или иной группе определяется суммой показателей, таких как:
- природные условия района проектирования;
- условия городской среды;
- характеристика почв, гидрологического режима;
- условия освещения;
- биологические свойства и декоративные качества растений, сезонные изменения цвета;
- назначение объекта и функциональных зон;
- ландшафтно – планировочное решение объекта.
В основной ассортимент включают виды деревьев и кустарников, которые в течение длительного времени способны произрастать в городских условиях без потери декоративных качеств. Дополнительный ассортимент представлен видами, обладающими высокими декоративными качествами, но менее долговечными и устойчивыми. Чем растения основного ассортимента, из-за высокой чувствительности к неблагоприятным факторам городской среды. В дополнительный ассортимент входят как местные, так и интродуцированные виды. Растения ограниченного ассортимента требуют дополнительного ухода и защиты от неблагоприятных факторов. В процессе подбора ассортимента было выбрано 17 видов деревьев и 7 видов кустарников, из которых были созданы композиционные сочетания.
На листе 9 представлен дендрологический план территории МОУ «Университетского лицея».
На основе дендрологического плана заполнена ассортиментная ведомость, которая представлена в таблице 22.
Таблица 22 – Ассортиментная ведомость
|
Номер по
дендрологическому плану
|
Название растения
|
Общее количество, шт
|
|
|
русское
|
латинское
|
|
|
ДЕРЕВЬЯ
|
|
1
|
2
|
3
|
4
|
|
1
|
Берёза корельская
|
Betula alba B.
|
15
|
|
2
|
Берёза повислая
|
Betula pendula L.
|
43
|
|
3
|
Берёза пушистая
|
Betula pubscens O.
|
21
|
|
4
|
Вишня обыкновенная
|
Cerasus vulgaris M.
|
16
|
|
5
|
Вяз перистоветвистый
|
Ulmus laevis P.
|
17
|
|
6
|
Ель колючая
|
Picea pungens E.
|
23
|
|
7
|
Клён остролистный
|
Acer platanoides Cr. S.
|
25
|
|
8
|
Липа мелколистная
|
Tilia platyphyllos L.
|
18
|
|
9
|
Лиственница сибирская
|
Larix sibirica C.
|
13
|
|
10
|
Лжетсуга Мензиса
|
Pseudotsuga menziesii F.
|
8
|
|
11
|
Ольха серая
|
Alnus incana T.
|
16
|
Продолжение таблицы 22
|
1
|
2
|
3
|
4
|
|
12
|
Рябина обыкновенная
|
Sorbus aucuparia E.
|
36
|
|
13
|
Самшит вечнозелёный
|
Buxus sempervrens S.
|
7
|
|
14
|
Софора японская
|
Styphnolbium japnicum L.
|
10
|
|
15
|
Сосна обыкновенная
|
Pinus sylvestris F.
|
22
|
|
16
|
Ясень обыкновенный
|
Fraxinus excelsior P.
|
30
|
|
17
|
Яблоня ягодная
|
Malus baccata G.
|
5
|
|
Итого деревьев:
|
325
|
|
КУСТАРНИКИ
|
|
1
|
Виноград девичий пятилисточковый
|
Parthenocissus inserta Kern.
|
100
|
|
2
|
Калина обыкновенная
|
Viburnum opulus R.
|
808
|
|
3
|
Карагана древовидная
|
Caragana arborescens P.
|
740
|
|
4
|
Рябинник рябинолистный
|
Sorbaria sorbifolia L.
|
240
|
|
5
|
Сирень обыкновенная
|
Syringa vulgaris W.
|
800
|
|
6
|
Спирея японская
|
Spiraea japonica G.
|
1100
|
|
7
|
Пузыреплодник калинолистный
|
Physocarpus opulifolius D.
|
1100
|
|
Итого кустарников:
|
4888
|
Густота посадки для деревьев составила 325 деревьев (норма густоты посадки составляет 125 деревьев на 1 га).
Густота посадки для кустарников составила 4888 кустарников (норма густоты посадки составляет 1880 кустарников на 1 га).
На дендроплане представлен план озеленения, где указаны места посадки деревьев и кустарников.
Учитывались дендрологические и биологические особенности древесных культур, т.к. важно сохранить декоративность участка продолжительное время.
Использовались хвойные посадки, потому что, эти растения вечнозеленые и будут радовать глаз во все сезоны.
У листопадных деревьев осенью изменяется цвет листвы. В этот период листья большинства деревьев приобретают различные оттенки желтого и красного цветов.
Растения, листья которых продолжительное время остаются зеленого цвета, придают особый декоративный вид, а также создают контрастный эффект с растениями, имеющие разноцветную яркую осеннюю окраску.
5.2 Проектируемые типы садово- парковых насаждений
В процессе развития ландшафтного искусства исторически сложились приёмы создания насаждений, как в садах и парках регулярного и ландшафтного стилевого направлений [Разумовский Ю.В. 2014].
Общеизвестны и применимы в данном проекте следующие типы насаждений: солитеры, ряды, аллея, живые изгороди, массив, группы, боскет.
На территории лицея крупной древесно-кустарниковой композицией является смешанный массив, занимающий площадь 0,6 га около зоны пикника.
Данный массив создаёт благоприятные условия для развития растений и гнездования птиц и используется в качестве экологического «ядра» участка, а также для изоляции рекреационной территории от неблагоприятного окружения.
Облик массива определяют такие породы, как Берёза корельская, Сосна обыкновенная, Клён остролистный, Лиственница сибирская, образуют солнечные и светлые насаждения.
Следующей растительной композицией является боскет. Представляет собой парковую композицию регулярного типа, образующую замкнутый участок правильной геометрической формы, ограниченный насаждениями калины обыкновенной в виде стриженых зелёных стен вдоль территории, для отдыха преподавателей лицея.
Яркими и необычными представлены группы из различных деревьев и кустарниковых пород, высаженных с соблюдением законов биологической совместимости и с учётом условий обзора. Композиционно взаимосвязанные культуры встречаются на территории в виде компактных, свободных, симметричных, малых, средних и больших групп.
Территорию для прогулок подчеркивают линейные посадки берёзы корельской и, в тот же момент, служат для разграничения участка.
Для создания затенённых пространств на территории лицея применяются густые смешанные аллейные посадки.
Отдельно стоящие деревья и кустарники (солитеры), обладающие высокими декоративными качествами, размещены на лужайках, открытых участках. В качестве одиночных посадок применяются высокие раскидистые лиственницы, липы, красивоцветущие спиреи и пузыреплодники, декоративные самшит и софора.
5.3 Ассортимент газонных трав
Территория, отведённая под газон составляет 2 га от всей площади (норма 7700 м2 на 1 га ). Из них спортивный газон занимает площадь 0,3 га (спортивное ядро).
Газоны состоят из дернового покрова, созданного путём посева и выращивания определённых видов трав, преимущественно многолетних злаков [Травникова Г.И. 2008].
Для создания спортивного газона, который должен формировать эластичную упругую дернину и быть устойчивым к вытаптыванию и регулярному уходу применяем травосмесь в составе: овсяница луговая(50%), мятлик луговой (20%), райграс пастбищный (30%). Описание применяемых трав представлено в таблице 23.
Садово-парковый газон занимает значительную часть территории лицея. К нему предъявляются такие требования как, долголетие, устойчивость к механическим повреждениям, теневыносливость. Состав травосмеси: овсяница луговая (65%), райграс пастбищный (25%), мятлик луговой (10%).
Норму высева определяем по формуле :
N = n * p / Д , (4)
где n – расчётная норма высева семян при 100% всхожести;
p – процент участия данного вида в травосмеси кг/га;
Д – хозяйственная годность семян, 5 (установленной с учётом всхожести и чистоты семян).
Расчёт нормы высева семян для спортивного газона, имеющего площадь 0,3 га :
Овсяница луговая:
N = 120 * 50 / 80 = 75 кг семян.
Для данной территории необходимо 22,5 кг семян.
Мятлик луговой:
N = 25 * 20 / 50 = 10 кг семян.
Для территории необходимо 3 кг семян
Райграс пастбищный:
N = 135 * 30 / 60 = 67,5 кг семян.
Для территории необходимо 20,25 кг семян
Расчёт нормы высева семян для садово – паркового газона, площадью 1, 7 га.
Овсяница луговая:
N = 120 * 65 / 80 = 97,5 кг семян.
Для данной территории необходимо 165, 8 кг семян.
Мятлик луговой:
N = 25 * 10 / 50 = 5 кг семян.
Для территории необходимо 8,5 кг семян
Райграс пастбищный:
N = 135 * 25/ 60 =56, 25 кг семян.
Для территории необходимо 95,6 кг семян
Таблица 23 - Ассортимент газонных трав.
|
Название
|
Продолжительность
жизни
(лет)
|
Ярусность
|
Быстрота
роста,
отрастания
весной
|
Экологические требования и
особенности
|
Окраска
листьев
|
Корневая
система
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
|
Мятлик луговой
(Poa pratensis L.)
|
Более 15
|
Низ.
|
Быстро, раннее
|
Предпочитает средневлажные, плодородные супесчаные и суглинистые почвы. Чувствительны к кислотности и засолению почв. Зимостоек, устойчив к затоплению и вытаптыванию.
|
Зелёные,
узкие
|
Глубокая,
Густая,
корневищная
|
|
Райграс пастбищный
(Lolium Perenne L.)
|
2-7
|
Низ.
|
То же
|
Предпочитает богатые дренированные свежие суглинки и глины. Среднесухоустойчив, неморозостоек, умеренно темновынослив. Не выносит затопления, к вытаптыванию устойчив.
|
Ярко-зелёные, блестящие, узкие
|
Глубокая рыхло-кустовая
|
|
Овсяница луговая
(Festuca
Pratensis
Huds)
|
7-15
|
Верх.
|
То же
|
Нетребовательна к почвам. Растёт на влажных супесях и суглинках, кислых и нейтральных. Морозостойка, теневынослива, чсатые низкие скашивания не переносит. Устойчива к вытаптыванию и затоплению.
|
Ярко-зелёные, блестящие до тёмно- зелёных
|
Глубокая, рыхло-кустовая
|
5.4 Ассортимент проектируемого цветочного оформления
Цветочные композиции помогают разнообразить украсить территорию. Планировка цветников представляет собой как свободные, так и регулярные элементы. Ассортимент цветочных культур представлен в таблице 24.
Таблица 24 - Ассортимент цветочных культур
|
Русское название
|
Латинское
|
Количество, шт
|
|
ОДНОЛЕТНИКИ
|
|
Настурция культурная
|
Tropaeolum cultorum V.
|
130
|
|
Календула лекарственная
|
Calendula officinalis L.
|
390
|
|
Астра однолетняя
|
Callistephus chinensis L.
|
400
|
|
Бархатцы отклоненные
|
Tagetes patula L.
|
160
|
|
Ромашка садовая
|
Leacanthemum vulgare Lam.
|
330
|
|
Бегония клубневая
|
Begonia tubergybrida K.
|
375
|
|
ДВУЛЕТНИКИ
|
|
Маргаритка многолетняя
|
Bellis perennis H.
|
66
|
|
Незабудка гибридная
|
Myosotis х hybrida F.
|
40
|
|
Виола Виттрока
|
Viola x wittrockiana H.
|
300
|
|
МНОГОЛЕТНИКИ
|
|
Астильба гибридная
|
Astilbe Hybrids Younique Salmon
|
825
|
|
Астра альпийская
|
Aster alpinus G.
|
400
|
|
Гелениум гибридный
|
Helenium x hybridum Dz.o.
|
300
|
|
Колокольчик карпатский
|
Campanula carpatica blue clips
|
910
|
|
Флокс растопыренный
|
Phlox divaricata 'Blue Dreams'
|
260
|
|
Пион гибридный
|
Paeonia Duchesse de nemours
|
130
|
|
ДЕКОРАТИВНО_ЛИСТВЕННЫЕ
|
|
Хоста ланцетолистная
|
Hosta lancifolia L.
|
39
|
|
Гипсофила метельчатая
|
Gypsophila paniculata
|
498
|
Для создания цветников используются красивоцветущие однолетники, двулетники. Среди многолетников используются виды, рекомендованные для участков детских учебно-воспитательных учреждений.
На участках тихого отдыха в сочетании с красивоцветущими применяются растения с декоративной листвой.
С помощью цветочных культур с целью выразительности акцентированы отдельные участки территории «Живого глобуса», подчёркнуты основные направления пешеходных потоков – вокруг лицея, вдоль площадок.
На территории созданы цветники ландшафтного стиля : массив, цветущая лужайка, группы.
Цветники регулярного стиля представлены партерами, бордюрами. Цветники этой группы созданы из красивоцветущих и декоративно- лиственных летников, двулетников.
Общая площадь, занятая цветниками составляет 208 м2 (исходя из нормы 80 м2 на 1 га территории).
Для определения количества посадочного материала для цветников, определяем количество (шт.) каждого вида цветочных растений.
Определяем по формулам:
N = 10000 / a * b, (5)
где N – количество (шт.) растений на 1 м2, шт/ м2;
a – расстояние между рядами, см;
b – расстояние между растениями, см;
Количество вида для определённой площади:
N = N * s, (6)
где n – необходимое количество (шт.) вида;
s – площадь занимаемая данным видом (м2).
Цветочный массив составлен из гелениумов, флоксов, колокольчиков, астильб, астр. Олицетворяет морские берега и океаны «Живого глобуса».
Общая площадь цветочного массива -100 м2 .
Площадь, занятая гелениумом S г = 15 м2
Площадь, занятая флоксом S ф = 10 м2
Площадь, занятая колокольчиком S к = 25 м2
Площадь, занятая астильбой S аст = 25 м2
Площадь, занятая астрой S астра = 25 м2
N г = 10000 / 20 * 25 = 20 шт.
n г = 15 * 20 = 300 шт.
N ф = 10000 / 15 * 25 = 26 шт.
n ф = 10 * 26 = 260 шт.
N к = 10000 / 15 * 25 = 26 шт.
n к = 25 * 26 = 650 шт.
N аст = 10000 / 15 * 20 = 33 шт.
n аст = 33 * 25 = 825 шт.
N астра = 10000 / 20 * 30 = 16 шт.
n астра = 16 * 25 = 400 шт.
Территорию солнечного спортивного комплекса украшают свободные группы цветочных культур, представленные такими видами как, календула, настурция, бархатцы, ромашки.
Общая площадь цветочных групп – 45 м2.
Площадь, занятая календулой S к = 15 м2
Площадь, занятая настурцией S н = 10 м2
Площадь, занятая бархатцами S б = 10 м2
Площадь, занятая ромашкой S р = 10 м2
N к = 10000 / 15 * 25 = 26 шт.
n к = 26 * 15 = 390 шт.
N н = 10000 / 25 * 30 = 13 шт.
n н = 13 * 10 = 130 шт.
N б = 10000 / 15 * 40 = 16 шт.
n б = 16 * 10 = 160 шт.
N р = 10000 / 15 * 20 = 33 шт.
n р = 33 * 10 = 330 шт.
Небольшая цветущая лужайка из колокольчиков у детской площадки составляет 10 м2.
Площадь, занятая колокольчиком S к = 10 м2
N к = 10000 / 15 * 25 = 26 шт.
n к = 26 * 10 = 260 шт.
Главный вход украшает партер, характеризующий белоснежные льды и берега «Антарктиды» и состоящий из особо декоративных видов: однолетних бегоний, двулетников – виол, многолетних пионов.
Общая площадь партера – 40 м2.
Площадь, занятая бегонией S б = 15 м2
Площадь, занятая виолой S в = 15 м2
Площадь, занятая пионом S п = 10 м2
N б = 10000 / 20 * 20 = 25 шт.
n б = 25 * 15 = 375 шт.
N в = 10000 / 20 * 25 = 20 шт.
n в = 20 * 15 = 300 шт.
N п = 10000 / 25 * 30 = 13 шт.
n п = 13 * 10 = 130 шт.
Узкие полоски – бордюры украшают незабудки, гипсофилы, хосты, маргаритки, которые окаймляют дорожки лицея.
Общая площадь бордюров - 13 м2.
Площадь, занятая незабудкой S н = 2 м2
Площадь, занятая гипсофилой S г = 6 м2
Площадь, занятая хостой S х = 3 м2
Площадь, занятая маргариткой S м = 2 м2
N н = 10000 / 20 * 25 = 20 шт.
n н = 20 * 2 = 40 шт.
N г = 10000 / 10 * 12 = 83 шт.
n г = 83 * 6 = 498 шт.
N х = 10000 / 25 * 30 = 13 шт.
n х = 13 * 3 = 39 шт.
N м = 10000 / 15 * 20 = 33 шт.
n м = 33 * 2 = 66 шт.
6 ПРОИЗВОДСТВО РАБОТ ПО БЛАГОУСТРОЙСТВУ И ОЗЕЛЕНЕНИЮ ТЕРРИТОРИИ
6.1 Инженерная подготовка территории
Главная цель инженерной подготовки территории – улучшение физических характеристик территории и отдельных площадок, чтобы сделать их максимально пригодными и эффективными, а также защита от воздействий неблагоприятных факторов.
Мероприятия по инженерной подготовке различны, что связано с большим многообразием природных условий и физико-геологических процессов и их комбинаций.
6.1.1 Реконструкция существующих насаждений
Деревья, находящиеся на участке, тщательно обследованы. Больные чахлые, потерявшие свою декоративность ценность деревья и кустарники выкорчёвываем. К ним относится большинство тополей и берёз, так как они сильно ослаблены.
Оставлять больные деревья не рекомендуется, так как их вырубка через 2 – 3 года может привести к повреждению только что устроенных газонов, дорожек, площадок.
Также удалению подлежат породы, которые представляют угрозу для пешеходов и автотранспорта.
Деревья корчуем целым хлыстом, предварительно подрубая корни, старые пни выкорчёвываем.
К удалению подлежит 21 % древесной, 24% кустарниковой растительности.
В качестве выкорчёвывателя пней служит Бульдозер Д-271 на тракторе С-80, изображенный на рисунке 12. Трактор оборудован лебедкой, имеет направляющий блок, подъемник и канатопроводную трубу.
а — срезание кустарника и мелколесья;
б — корчевание пней с подрезкой корней;
в — корчевание пней в слабых грунтах;
г — валка отдельно растущего дерева;
д — корчевание корней поваленного дерева;
е — подготовка к валке крупного дерева;
ж — валка крупного дерева после подготовки.
Рисунок 12 - Подготовительные работы, выполняемые бульдозером
Пни с разветвленной корневой системой в крепких грунтах удаляют корни бульдозером путем подрезания корней при перемещении трактора на дерево и одновременном подъеме отвала (рис. 12, б). В слабых грунтах выкорчёвка выполняется без подрезания корней нажимом отвала (рис. 12, в).
Отдельно растущие деревья удаляют бульдозером в два захода. Сначала нажимом поднятого вверх отвала дерево валят на землю (рис. 12, г); если корневая система слишком крепка, тогда трактор уводят назад, погружают отвал на землю и при движении вперед подводят ножи под корни наклоненного дерева.
Такие ценные деревья как берёзы, лиственницы, яблони, вишни, клёны сохранены в виде отдельно стоящих солитеров и ландшафтных групп. За ними проводим уход: сухие и поломанные сучья вырезаем, раны замазываем масляной краской, дупла пломбируем.
При прокладке дренажной системы деревья, растущие близко к траншеям ограждаем щитами из досок высотой до 2,5 м, ценные деревья – ограждаем специальными приспособлениями, как на рисунке 13.
Рисунок 13 – Ограждения ценных экземпляров лиственниц и сосен
Для укрепления повреждённых корней делают частичную обрезку ветвей кроны со стороны повреждения садовым инструментом – мотопилами – со стремянок (рисунок 10).
Для предотвращения гибели деревьев в результате засыпки грунтом при повышении отметки поверхности по проекту вертикальной планировки вокруг них устраивают «сухие колодца».
Также для сохранения и увеличения срока жизни возрастных деревьев и кустарников применяем санитарную и омолаживающую обрезки, оказывающие на растительный организм сильное биологическое воздействие.
При санитарной обрезке удаляем больные и усыхающие ветви.
Омолаживающая обрезка проводится постепенно. Сначала удаляем вершину и скелетные ветви. Отдельные толстые сучья спиливаем у основания как на рисунке 14.
а – раскрытие центра и снижение высоты;
б – прореживание;
в – обрезка обвисших ветвей;
г – обрезка в зоне отступающего роста;
д – удаление лишних волчков.
Рисунок 14 – Омолаживающая обрезка кроны яблони.
6.1.2 Подготовка территории для озеленения
Подготовку территории, на которой планируется закладка зелёных насаждений, начинаем с планировки и очистки от мусора, пней, сухостойных и больных деревьев, старых стволов, как описывалось в предыдущей главе. Для выравнивания участка производим вертикальную планировку: срезаем бугры, засыпаем впадины, подсыпаем землю, прокладываем дренажную сеть.
Строительный материал – булыжник, брусчатку, песок, гравий – завозят и складируют на специально отведённых местах. Органический мусор – древесные опилки, стружка, листва – после выравнивания участка и перенесения проекта на местность расстилаем ровным слоем по подпочвенному слою, на который затем наносят почвенный слой, перемешиваем с землёй при заполнении котлованов для пересадки деревьев и кустарников [Грачёва А.В. 2009].
6.1.3 Устройство дорожно – тропиночной сети
Дороги, дорожки, тропы являются важными элементами в планировке территории лицея. Дорожная сеть составляет 20 % от всей площади объекта.
Огромную роль здесь играют габариты дорожек, протяжённость дорожно – тропиночной сети, конструкция, долговечность, прочность и декоративность покрытий.
Покрытия дорожек представлены различными материалами, составляющие разнообразные рисунки, так как при прогулках посетитель затрачивает 30 % времени на восприятие того, что находится у него под ногами.
Данные дорожки устраиваются послойно, каждый из которых имеет своё наименование. Все слои – дорожные одежды. Дорожки устраиваются по следующей схеме.
- Земляное основание, «корыто». Воспринимает нагрузку пешеходов и транспорта. Устраивают двумя способами:
- Срезкой верхнего слоя земли на глубину – выкопка траншеи.
- Насыпкой грунта на поверхность земли до проектных отметок.
- Боковые стороны корыта укрепляются бортовым камнем из бетона.
- На дно «корыта» насыпается крупнозернистый песок, который снижает нагрузки на основание.
- Укладываем следующий слой из инертных материалов, который называется основанием, - это главный несущий элемент. Определяет долговечность дорожек.
- На основание укладываем изоляционный слой из упруго – влагоёмких материалов.
- Затем – верхнее покрытие, которое воспринимает нагрузки от пешеходов и транспорта. Оно сильно стирается и изнашивается. Когда износ выше 70% необходим капитальный ремонт.
При устройстве дорожки учитывается продольный уклон (i = 0,005 м ) для стока поверхностных вод (рисунок 15).
Рисунок 15 - Схема дорожного полотна
Разнообразие типов покрытий на сравнительно небольшой территории лицея создаёт иллюзию масштабности и как бы увеличивает его площадь. Величина, габариты аллеи, дорог, троп, рисунок их покрытий, материал покрытия соответствуют общему композиционному решению и концепции «Живой глобус», а также закономерностям построения пейзажа.
Дорожно- тропиночная сеть территории в зависимости от функций и типов покрытий подразделена на:
- Главную объездную дорогу, располагающуюся вокруг лицея, по которой распределяется основной поток посетителей объекта. Ширина дороги – 5 м (рисунок 17);
- Второстепенные дороги, дорожки, аллея. Предназначены для соединения узлов территории «университетского лицея» и более равномерного распределения посетителей, подведения их к главному маршруту, площадкам отдыха, прогулок, игр, спорта, видовым точкам объекта и другим элементам планировки. Их ширина – 3 м (рисунок 18).
- Тропы – служат для соединения второстепенных планировочных элементов объекта, играют роль переходов, подходов к цветникам, различным сооружениям. Ширина – 2 м (рисунок 20, 21).
- Велосипедная прогулочная дорога. Ширина – 0,75 м. Покрытие мягкое (песчано-гравийное). Дорожка предусмотрена с целью прогулки по специальному маршруту одного- двух посетителей (рисунок 19).
- Дорожка хозяйственного назначения, предназначена для ограниченного движения автотранспорта, средств механизации (рисунок 16).
Рисунок 16 – Объездная и хозяйственного назначения дорожки из брусчатки
Рисунок 17 – Схема полотна объездной и хозяйственного назначения дорожек
Рисунок 18 – Схема полотна для второстепенных и велосипедной дорожек
Рисунок 19 – Применяемый набор колорита для дорожек из резиновой крошки
Рисунок 20 – Схема дорожного полотна троп, для соединения второстепенных дорожек
Рисунок 21 – Дорожное покрытие для современных тропинок
- Технология устройства площадок
Особое покрытие применяется для спортивных и детских площадок. Это специальные покрытия из прочного влагостойкого пластика, резины, компаундов.
Спортивные площадки на территории: площадки для занятий физкультурой и гимнастикой, площадки для тренажеров.
Площадки и поля для спортивных игр расположены в соответствии с ориентацией по сторонам света.
Конструкции площадок для занятий спортом состоят из множества слоёв и специального оборудования (рисунок 22).
1 – cпецсмесь;
2 – промежуточный слой;
3 – упруговлагоёмкий слой;
4 – дренаж.
Рисунок 22 – Конструкция спортивной площадки (разрез) с прокладкой дренажа и покрытием из специальной смеси из высевок
Покрытия имеют ровную и нескользкую поверхность, не намокающую при увлажнении, не пылящую в сухое время года.
6.1.5 Устройство освещения
Освещение – единственное средство не только для обеспечения нормального светового режима, но и для выявления архитектурных достоинств в темное время суток. Светотехника, как правило, решает инженерно-технические аспекты освещения лицея, обеспечивает его конструктивную сторону.
По назначению различают следующие виды постоянных осветительных установок: освещения спортивных сооружений, освещения территорий зеленых насаждений, освещения отдельных объектов.
Пешеходные дорожки и тротуары, расположенные непосредственно вдоль фасадов зданий, обычно освещаются светильниками, установленными у входов в здания. Для освещения участков используются светильники венчающего типа.
При освещении игровых площадок используются светильники, расположенные на высоких опорах диаметром 60 мм. В дневное время такие светильники играют роль малых архитектурных форм и украшают территорию объекта. Осветительные установки размещены таким образом, чтобы в темное время суток они создавали нормативное освещение всех основных элементов – проездов, площадок различного назначения, пешеходных аллей и дорожек.
- Технология посадочных работ
Посадки деревьев, кустарников, на объекте – один из основных и ответственных этапов производственного цикла озеленительных работ.
Посадочный материал из питомников должен отвечать требованиям по качеству и параметрам, установленным государственным стандартам (таблица 26, 27).
Саженцы должны иметь симметричную крону, очищенную от сухих и поврежденных ветвей, прямой штамб, здоровую, нормально развитую корневую систему с хорошо выраженной скелетной частью; на саженцах не должно быть механических повреждений, а также признаков повреждений вредителями [ГОСТ 24 909-81].
Посадочный материал в питомниках должен приниматься только из специальных приколов. Саженцы хвойных, вечнозеленых и лиственных пород старше 10 лет, а также пород, трудно переносящих пересадку, должны приниматься только с комом сразу после выкопки их с мест выращивания (таблица 25).
Для создания аллеи, групп, высадки одиночных экземпляров (солитеров) используются саженцы лиственных и хвойных древесных пород, относящиеся к 3 группе, а кустарники – по нормативам ГОСТ «для специальных посадок» [ГОСТ 26 869-83].
При обследовании и отборе посадочного материала в лесных насаждениях, лесокультурах и других местах нужные для пересадки деревья и кустарники должны быть жизнеспособными, с хорошо развитой кроной, равномерно расположенными скелетными ветвями и ровным стволом.
Категорически запрещается завозить и высаживать в городе деревья и кустарники слабо развитые, с уродливыми кронами (однобокими, сплюснутыми и пр.), а также растения с наличием ран, повреждениями кроны и штамба.
Наиболее оптимальное время посадки растений являются весна и осень, когда растения находятся в естественном безлиственном состоянии (листопадные виды) или в состоянии пониженной активности физиологических процессов растительного организма.
Весенние посадки следует проводить после оттаивания и прогревания почвы до начала активного распускания почек и образования побегов.
Осенние посадки следует проводить с момента опадения листьев до устойчивых заморозков.
Деревья высаживаемые у зданий, не должны препятствовать инсоляции и освещенности жилых и общественных помещений.
Таблица 25 – Посадочная ведомость древесно-кустарниковой растительности
|
Наименование
|
Количество, шт.
|
Тип посадки
|
|
1
|
2
|
3
|
|
Берёза повислая
|
15
|
с комом земли
|
|
Берёза пушистая
|
15
|
с комом земли
|
|
Вяз перистоветвистый
|
17
|
с комом земли
|
|
Ель колючая
|
15
|
с комом земли
|
|
Клён остролистный
|
10
|
с комом земли
|
|
Липа мелколистная
|
18
|
с комом земли
|
|
Лжетсуга Мензиса
|
8
|
с комом земли
|
|
Самшит вечнозелёный
|
7
|
с комом земли
|
|
Софора японская
|
10
|
с комом земли
|
|
Ясень обыкновенный
|
10
|
с комом земли
|
|
Виноград девичий пятилисточковый
|
30
|
с комом земли
|
|
Рябинник рябинолистный
|
10
|
с комом земли
|
|
Сирень обыкновенная
|
15
|
с комом земли
|
|
Спирея японская
|
15
|
с комом земли
|
После выкопки ям, траншей дно и стенки выравнивают, рядом оставляют запас земли. Траншеи под живую изгородь засыпают растительной землёй на объёма, остальная складируется рядом.
При высадке винограда девичьего ямы выкапываем по линии посадки вдоль озеленяемых поверхностей, отступая от опор 0,4 м. Заполняем ямы, удобренной рыхлой растительной землёй с добавлением компоста.
Пересадку проводим с комом земли 100 100 60, производя омолаживающую обрезку кроны.
Таблица 26 - Стандартные параметры для саженцев лиственных пород
|
Наименование показателя
|
Размеры для саженцев с земляным комом
|
|
Высота саженца, м
|
3,5-4,0
|
|
Количество скелетных ветвей, шт.
|
7
|
|
Величина земляного кома, м
|
1,0 1,0 0,6
|
Таблица 27 - Параметры для саженцев деревьев хвойных пород [ГОСТ 25769-83]
|
Наименование пород
|
Нормы для саженцев
|
|
|
Товарный сорт
|
Высота растения, (см)
|
Диаметр кроны, не менее (см)
|
Размер кома, не менее (см)
|
|
1
|
2
|
3
|
4
|
5
|
|
Саженцы 3 группы
|
|
Ель колючая
|
1
|
120 - 180
|
100
|
100 100 60
|
|
Лжетсуга тиссолистная
|
1
|
150 - 200
|
100
|
100 100 60
|
|
Лиственница сибирская
|
1
|
150 - 200
|
120
|
100 100 60
|
|
Сосна обыкновенная
|
2
|
150 - 200
|
100
|
100 100 60
|
Крупномерные деревья берёзы посадке не подлежат.
Источником получения посадочного материала служит питомник древесных и кустарниковых декоративных растений, где формируются культуры специально для озеленения населённых мест, находящийся в пригороде Петрозаводска.
6.2.1 Посадка древесно - кустарниковых пород с закрытой корневой системой
Размеры ям превышают размеры кома на 0,9 м, по глубине – 0,3 м. Для выкопки ям применяем трактор МТЗ-80. Дно ям рыхлим на 0,2 м глубины. У посадочных мест должна быть складирована растительная земля в нужном объёме.
На дно ям на 20 см насыпаем растительный слой земли, потом утрамбовываем. На подготовленное основание помещаем дерево, подсыпая почву.
Дерево или куст расположен строго по центру посадочной ямы. Перед установкой дерева сначала открываем дно, ставим дерево и удаляем боковые стенки (рисунок 23, 24).
Рисунок 23 – Посадка дерева с закрытой корневой системой
Рисунок 24 – Посадка кустарников с комом
Деревья и кустарники с закрытой корневой системой обладают рядом преимуществ перед саженцами с открытой корневой системой;
- Защита корневой системы от пересыхания и различных механических повреждений.
- Возможность без спешки пересадить саженец на постоянное место, так как субстрат состоит из смеси, богатой необходимыми веществами.
- Перевозка на значительные расстояния в любой сезон.
- При пересадке сохраняются физиологически активные корни, которые способствуют быстрой приживаемости древесно-кустарниковой растительности на новом месте.
6.3 Технология устройства газона
Газон является своеобразным регулятором микроклимата в положительном направлении, так как правильно созданный травостой поглощает из атмосферы часть пыли и газов, приглушает шум. При всём этом несёт немалую декоративную нагрузку, поэтому этот конструктивный элемент является обязательным на территории УЛ. На его территории создаём два вида газонов: спортивный и садово – парковый .
Обыкновенный садово – парковый газон выполняет декоративную и практическую функции. Требования: декоративность, долговечность, теневыносливость, устойчивость к механическим повреждениям, засухоустойчивость.
На спортивных газонах проводят спортивные соревнования, массовые игры. Спортивные газоны должны иметь дернину повышенной прочности, противостоять вертикальным проколам и разрывам.
Cоздаем газон в начале вегетационного периода – в мае. При систематическом поливе посев можно проводить в течение всего весеннее - летнего периода на подготовленном растительном грунте с уклоном основания 0,05 %.
Толщина растительной земли для обычного газона – 20 см, для спортивного – 25 см.
Для спортивного газона применяем гербициды, удаляющие нежелательную растительность.
Растительная смесь состоит растительной земли(50%), песка(25%), торфа(25%). Рекомендуется тщательно перемешать.
Газон устраиваем методом посева. Семена заделываем на глубину 1 см, для их заделки применяем легкие бороны. Далее газон укатываем катком весом 85 кг.
6.3.1 Подготовка почвы
В основную подготовку почвы для газонов входит внесение минеральных удобрений. Почва территории УЛ подзолистая, поэтому нормы внесения удобрений будут равны : N – 45, P – 75, K – 50 кг / га.
Количество вносимых минеральных удобрений равно: N – 117 кг, P – 195 кг, K – 130 кг.
Подготовка участка включает в себя: удаление строительного мусора, камней, проводим обрезку сухостоев, выкорчёвываем пни.
Подготовка основания состоит из следующих этапов:
- Подготовка подстилающего слоя;
- Подготовка корнеобитаемого почвенного слоя из плодородной земли.
Необходимо то, чтобы подстилающий слой был пористым. Для плодородного слоя завозят грунт, планирую ровным слоем и прикатывают катком. Вид газонных трав определен (5.3 ассортимент газонных трав), поэтому далее приступаем к посеву.
Таблица 29- Список применяемых гербицидов
|
Торговое название препарата, препаративная форма
|
Действующее вещество
|
Норма расхода л\га, кг\га
|
Обрабатываемые виды насаждений
|
Вредители или болезни
|
Технология применения
|
Кратность обработок за сезон
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
|
Лонтрел 300 ВР 300 г/л
|
Клопиралид
|
0,16-0,66
|
Газоны
|
одуванчик, осот, ромашка, гречишка
|
опрыскивание по вегетирующим сорнякам
|
1
|
Для очистки территории от сорной растительности при подготовке газона потребуется 0,84 кг гербицида Лонтрел 300 (таблица 29).
6.3.2 Посев газонных трав
Перед посевом почву рыхлим граблями. Посев семян осуществляем с помощью прицепной сеялки (рисунок 25).
Рисунок 25 – Прицепная сеялка со съёмными лезвиями для срезания дерна
Важно равномерное распределение семян по всему участку. Минеральные удобрения вносим вместе с семенами. После высева семена мульчируем просеянным грунтом, слой 1-2 см. Нельзя для мульчирования использовать верховой торф, который подкисляет почву. После высева газон прикатываем садовым катком и обильно поливаем.
6. 4 Технология устройства цветников
Одними из самых декоративных элементов озеленения «университетского лицея» являются различные цветники, общая площадь которых составляет 208 м2.
Для создания групп и массивов из многолетников роем корыто заданной на плане формы, глубиной 50 см. Дл цветников необходимо избегать кислых почв.
Цветочная рассада должна быть окоренившейся, симметрично развитой, не должна быть переплетённой между собой. Многолетники должны иметь не менее трёх побегов; клубни должны быть полными; луковицы – плотными.
Высадку рассады производим утром или к концу дня. Растения высаживаем во влажную почву. В основном расстояние между растениями для низкорослых видов – 10-15см, для высокорослых – 15-25 см.
Цветники из однолетников создаём рассадным способом – в грунт высаживаем готовую продукцию.
Устройство цветников включает в себя:
- Разметку контура цветника.
- Подготовку почвы: снимаем дёрн, выкапываем корыто. Для однолетников слой растительной земли составляет 30 см, для многолетников – 40 см. Вносим в почву минеральные удобрения: cуперфосфат 45 г/м2 (9,4 кг для всей площади, занятой цветниками). Вносим органические удобрения: компост из расчёта 9 кг/м2 (1872 кг на все цветники).
- Оформление границ цветника.
- Защиту от сорняков.
- Посадку растений.
Все растения поливаем за 4-5 ч до высадки рассады. После посадки цветник обильно поливаем.
- Расчёт объёма земли
Объём растительной земли, необходимой для посадки рассчитываем по формуле:
Q = V – W – q (7)
где, Q – объём растительной земли, м3;
V – объём всей ямы, м3;
W – объём кома растения, м3;
q – объём плодородного слоя почвы на месте посадки, м3.
Количество деревьев 195 шт.
Плодородный слой участка 20 см.
Объём кома:
W = 1 * 1 * 0,6 = 0,6 м3
Объём ямы:
V = 1,4 * 1,4 * 1,0 = 1,96 м3.
Объём растительной земли на одно посадочное место
Q = 1,96 – 0,6 – 0,2 = 1,16 м3.
Объём земли для общего числа деревьев:
Q = 1,16 * 195 = 226 м3
Количество кустарников 4732 шт.
Рассчитаем объём кома для одного кустарника :
W = 0,6*0,6*0,5= 0,18 м3
Объём ямы:
V = 1*1*0,8 = 0,8 м3
Объём земли для общего числа кустарников:
Q = (0,8 – 0,18 – 0,2) * 4732 = 1987 м3
Объём растительной земли для посадки деревьев и кустарников составляет:
Q = 226 м3 + 1987 м3 = 2213 м3
Объём земли для посева газона:
Q = 20020 м2 * 0,2 = 4004 м3
Объём земли для цветников:
Q = 208 м2 * 0,4= 83,2 м3
Общий объём растительной земли для всех элементов озеленения составил:
Q = 2213 м3 + 4004 м3 + 83,2 м3 = 6300 м3
6. 6 Мероприятия по уходу за насаждениями и содержанию объекта
6.6.1 Уход за насаждениями
За деревьями и кустарниками необходимы уходы для их адаптации к воздействию отрицательных факторов среды, формированию устойчивости, поэтому должна быть сформирована целая система мероприятий.
В основном они ведутся по направлениям:
- За корневой системой насаждения – подкормки, поливы, рыхление, внесение плодородной почвы.
- За надземной частью насаждения – за стволами; за кроной – формирование путём обрезки.
Благоприятную жизнедеятельность растениям обеспечивают орошение и аэрация по всему корнеобитаемому слою почвы.
Регулярный полив необходим культурам в первые годы после посадки. Полив возрастных деревьев осуществляем механизированным способом, применяя «Крону – 130» и гидробур (рисунок 26).
а – внешний вид гидробура;
б – принцип работы
1 - наконечник;
2 – штанга;
Рисунок 26 – Схема гидробура
Деревья и кустарники также нуждаются в питании. Растениям необходимы: азот, фосфор, калий, которые вносятся после анализа почвы. Подкормку проводим в период вегетации.
Мульчирование почвы помогает избежать потерь влаги, повышает микробиологическую активность.
Эффективная мера ухода за деревьями – дождевание кроны водой.
Внекорневые подкормки путём опрыскивания проводим 2 раза в сезон.
Также для насаждений применяем следующие виды обрезки крон:
- санитарная;
- омолаживающая;
- формовочная.
6.6.2 Содержание газонов
Уход за газонами является обязательным мероприятием, который осуществляем в течение всей жизни газона и обеспечиваем оптимальные условия для роста трав, формируем густой и декоративный травостой.
Для того чтобы газон был как ковёр, необходимы: полив, стрижки, подкормки, ремонт, механическая обработка, прополка сорняков.
Оптимальная влажность почвы – 70-75%.
Для активизации дернообразующего процесса применяем кошение газонов. Нельзя срезать более 1/3 поверхности листьев. Начинаем скашивать, когда побеги достигают 12-15 см. Кратность скашиваний обыкновенных газонов - один раз за декаду [Грачёва А.В. 2009].
6.6.3 Содержание цветников
Уход за цветниками характеризует следующие мероприятия: полив, рыхление, внесение удобрений, уход за надземной частью цветочных культур, прополка, защита от болезней и вредителей, укрытие от морозов, ремонт цветников (группы, одиночные посадки, бордюры).
Рыхление проводим на глубину 3-5 см.
Удобрения вносим перед началом цветения и осенью.
Отмершие и сгнившие части растений удаляем.
Укрытию от морозов подлежит флокс растопыренный.
На места выпавших и больных цветов высаживаем новые.
- Содержание дорожек и площадок
Составляющие пункта по содержанию дорог и площадок: подметание, сбор мусора, уборка от снега, посыпание песком в случае гололёда.
Главную дорогу необходимо убирать и мыть по установленному режиму, так как она с повышенной интенсивностью. Также на этой дороге снег сгребается после каждого снегопада.
На второстепенных дорожках с плиточным покрытием при разрушениях плитки заменяем, выравниваем и уплотняем основания, удаляя травяной покров.
- Содержание оборудования
Кроме древесно-кустарниковой растительности, живых изгородей, цветников и красивого газона территория лицея нуждается в обустройстве детских игровых, спортивных, учебно-опытных и других площадок. Это различная садовая мебель, спортивные комплексы, так называемые малые архитектурные формы, которым также необходим уход.
Скамьи осматриваем, заменяем сломанные рейки. Старые рейки очищаем от краски; металлические поверхности красим вручную.
Летом работы заключаются в постоянном осмотре состояния, поломок.
Особое внимание уделяем оборудованию спортивных площадок, так как их повреждение может отрицательно сказаться на их использовании при больших физических нагрузках.
7 БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ
7.1 Краткая характеристика работ на объекте озеленения
Благоустройство и озеленение территории объекта включает в себя следующие работы:
- штыковка, планировка, боронование, трамбовка почвы;
- погрузка и выгрузка плодородной земли;
- посадочные работы;
- поливы, обрезки деревьев и кустарников;
- работа с применением секаторов, лопат, граблей, вил, тяпок, ножовок;
- прополка клумб и газонов;
- разбрасывание органических и минеральных удобрений;
- ремонтные и регулировочные работы.
7.2 Действие опасных и вредных факторов и меры защиты от них
Опасные и вредные производственные факторы делятся на группы: физические, химические, биологические, психофизиологические.
Производственные физические факторы подразделены на подгруппы: машины и механизмы; движущиеся элементы оборудования; материалы, которые перемещаются; запылённость воздуха рабочей зоны; повышенная или пониженная температура воздуха; повышенный уровень шума; высокая степень вибрации; повышенное или пониженное давление; пониженная или повышенная влажность воздуха; скорость движения воздуха; повышенный уровень напряжения в электрической сети; недостаточность освещения; повышенный уровень яркости света; высокий уровень пульсации света.
К химическим факторам относятся подгруппы, по характеру влияния на организм: раздражающие, общетоксичные, сенсибилизирующие, канцерогенные, мутагенные. По типу проникновения в организм: через дыхательные пути, пищеварительную систему, кожный покров.
Группа опасных биологических факторов: бактерии, вирусы, растения, животные.
Психофизиологические факторы: эмоциональные, физические, умственные перегрузки, гиподинамия, монотонность труда.
Для безопасности работников от опасных факторов применяют средства коллективной защиты, подразделяются на классы:
- Нормализация воздушной среды рабочих мест.
- Нормализация освещения производственных помещений.
- Защита от вредных и опасных факторов [ГОСТ 17.2.2.09-77].
7.3 Требования безопасности при выполнении работ по проекту
7.3.1 Общие требования безопасности
Работники организации, выполняющие разовые работы по поручению начальника учреждения должный пройти целевой инструктаж.
Цель инструктажа - обеспечить безопасность работника во время выполнения работ.
За нарушение требований безопасности и охраны труда работник несет наказание в установленном учреждением порядке.
Во время выполнения общественно-полезных работ ответственность за жизнь и здоровье детей несут воспитатели, учителя, руководящие группами учащихся.
Перед началом работы необходимо ознакомиться с технологией производства.
Появление на работах в состоянии алкогольного опьянения и распитие спиртных напитков в процессе проведения работ запрещается.
7.3.2 Требования безопасности перед началом работы
1. Одежда должна быть удобной, соответствовать погодным условиям.
2. Обувь, должна быть соответствующая размеру ноги. Подошва сплошная.
3. Руки перед работой необходимо смазывать защитным кремом.
4. При получении инвентаря провести осмотр, при обнаружении неисправности использовать его запрещается.
5. При получении инвентаря запрещено оставлять его в непредназначенных для него местах.
6. Приступать к работе после того, как будет определён участок, на котором необходимо выполнение работы.
7.3.3 Требования безопасности во время работы
Безопасность труда при посадке деревьев и кустарников
- При переноске посадочного материала вручную вес переносимого груза не должен превышать установленных норм.
2. Тара, в которой переносится посадочный материал, не должна иметь торчащих гвоздей, порванной металлической окантовки и других повреждений, могущих привести к травме.
3. Подъем, перемещение и установку в посадочные ямы крупногабаритного посадочного материала необходимо производить с применением грузоподъемных механизмов.
4. Погрузку и выгрузку земли и других сыпучих материалов на автомашины, прицепы, тележки производить с правой стороны.
5. При просеве земли на гротах убирать оставшиеся камни, стекла и другие твердые
предметы следует только в рукавицах.
6. Применять ручные катки весом более 50 кг для укатки почвы при устройстве газонов запрещается.
7. При подъеме дерева автокраном запрещается находиться рабочим под комом, штамбом или кроной дерева.
8. Рабочие, занятые перевозкой и посадкой деревьев, должны работать в касках.
Безопасность труда при подрезке деревьев, кустарников и стрижке газона
1. К работам по кошению газонов газонокосилками, оборудованными двигателями
внутреннего сгорания и электрическими двигателями, допускаются лица не моложе 18 лет, прошедшие медицинский осмотр, обучение и проверку знаний по безопасности труда.
2. Лица, допускаемые к управлению газонокосилками с электрическими двигателями, должны иметь группу по электробезопасности в соответствии с требованиями ПТЭ и ПТБ при эксплуатации электроустановок потребителей.
3. Кошение газонов следует производить в светлое время суток. Косить газоны во время дождя, густого тумана (при видимости менее 50 м) и при сильном ветре (более 6 баллов) запрещается.
4. Уровень шума, создаваемого газонокосилками, не должен превышать норм.
Безопасность труда при валке деревьев
6. При работе двигателя не должно быть посторонних шумов и стуков; двигатель должен менять число оборотов в соответствии с положением ручки «газа" и при этом не давать вспышек в карбюратор или глушитель.
7. На электрических газонокосилках следует применять 3-фазные асинхронные двигатели на номинальное напряжение 36 В. Применение 3-фазных двигателей на напряжение 380/220 В, однофазных двигателей на напряжение 220 В, а также коллекторных электродвигателей запрещается.
8. Для питания электрогазонокосилок следует вдоль газонов, подлежащих кошению,
установить штепсельные разъемы. Штепсельный разъем должен иметь заземляющий контакт, обеспечивающий опережающее подключение заземления к корпусу газонокосилки относительно подачи питающего напряжения и более позднее его отключение при выключении.
9. Количество и места расположения штепсельных разъемов определяют исходя из того, что длина кабеля, соединяющего газонокосилку со штепсельным разъемом, не должна превышать 150 м, для чего предусмотреть кабельный барабан с емкостью.
10. Технологические процессы кошения газонов должны проводиться в соответствии с правилами технической эксплуатации применяемых газонокосилок, с соблюдением требований, обеспечивающих защиту работающих от воздействия вредных и опасных факторов.
14. Начинать кошение газона следует таким образом, чтобы исключить засорение проезжей части улиц, дорог, бульваров, пешеходных дорожек и т.д. скошенной травой. Для этого первые 1 – 2 прохода следует делать в таком направлении, чтобы выброс скошенной травы происходил внутрь газона.
15. Запрещается использовать газонокосилки, оборудованные механическим двигателем, при скашивании газонов на высоту менее 2 см.
16. Запрещается использовать газонокосилки при кошении травостоя высотой более 20 см. Для этой цели следует применять сенокосилки.
17. Запрещается курить во время заправки газонокосилки топливом, а также во время работы газонокосилки. Заправку газонокосилки топливом следует производить в соответствии с инструкцией по эксплуатации. Запрещается применять для заправки газонокосилки этилированный бензин.
18. Если в процессе кошения будут обнаружены отклонения от нормальной работы
(посторонние стуки, повышенная вибрация и т.д.), то двигатель газонокосилки должен быть немедленно остановлен.
19. Запрещается производить ремонтные, регулировочные (кроме регулировки карбюратора) работы при работающем двигателе газонокосилки.
20. При случайном повреждении кабеля электрогазонокосилки следует немедленно
прекратить работу и обесточить газонокосилку путем отключения штепсельного разъема.
21. Устранять неисправности электрической части газонокосилок, оборудованных
электродвигателями, должен электромонтер, имеющий соответствующую группу
допуска.
22. Работающие должны обеспечиваться средствами индивидуальной защиты в
соответствии с нормами, утвержденными в установленном порядке. Средства индивидуальной защиты должны отвечать ГОСТ.
38. При кошении газонов вдоль проезжих частей улиц (скверов, бульваров и т.д.) рабочие должны быть обеспечены куртками оранжевого цвета.
23. Рабочим, обслуживающим газонокосилки, оборудованные электродвигателями, должны выдаваться перчатки и сапоги диэлектрические.
24. При кошении газонов ручной косой обслуживающий персонал должен быть обучен приемам кошения, технике отбоя и заточки кос.
25. Ручка косы должна быть прямой, гладкой и соответствовать росту рабочего. Коса должна быть плотно закреплена на ручке.
26. При переходе с участка на участок коса должна быть закрыта чехлом или обернута тканью.
7.3.4 Требования безопасности в аварийных ситуациях
1. Непредвиденными ситуациями считать ранения, удары острыми и тупыми частями инвентаря, порезы, вывихи суставов и растяжения мышц, вследствие несоблюдения требований безопасности, а так же непредвиденные погодные условия (ветер более 11 м/с, град, проливной дождь и т.д.), работа при которых невозможна.
2. При возникновении непредвиденной ситуации связанной с причинением вреда здоровью обратиться за оказанием первой помощи.
После оказания первой мощи работу продолжать только при полной уверенности, что Вашему здоровью ничего не угрожает;
3. При возникновении непредвиденной ситуации связанной с погодными условиями работу прекратить и проследовать в укрытие (находящееся рядом здание) и ждать дальнейших указаний от руководителя работ.
В случаях травматизма работник или очевидец должен немедленно сообщить о случившемся руководителю, оказать помощь пострадавшему, при необходимости вызвать машину скорой помощи или обратиться в здравпункт , сохраняя по возможности обстановку на рабочем месте такой какой она была на момент происшествия, если это не угрожает здоровью и жизни окружающих и не приведет к аварии.
Работник должен иметь практические навыки в оказании первой доврачебной помощи пострадавшему: уметь остановить кровотечение, накладывать повязки на раны или обожженное место, приводить в сознание, делать искусственное дыхание. Знать, где находится аптечка с набором медикаментов.
Работник несет персональную ответственность за нарушение требований инструкции в порядке, установленном Правилами внутреннего трудового распорядка предприятия и действующим законодательством.
7.3.5 Требования безопасности по окончании работ
После трудового процесса необходимо привести рабочее место в порядок, используемые инструменты, спецодежду, средства защиты убрать в отведённое для них место, тщательно вымыть лицо и руки.
7.4 Окончание первой помощи
На производстве важнейшим фактором является оказание первой помощи, так как от неё зависит здоровье и жизнь пострадавшего.
Алгоритм оказания первой помощи:
- Обеспечение безопасности себе, пострадавшему и окружающим.
- Проверка на наличие у пострадавшего признаков жизни (пульс, дыхание, реакция зрачков на свет) и сознания. Вызов специалистов (112 – с мобильного телефона, с городского – 03 (скорая) или 01 (спасатели)).
- Оказание неотложной первой помощи.
- восстановление проходимости дыхательных путей;
- сердечно-легочная реанимация;
- остановка кровотечения и другие мероприятия.
- Обеспечение пострадавшего физическим и психологическим комфортом, далее следует дождаться прибытия специалистов.
7.4.1 Потеря сознания
При потере сознания человек обездвижен, отсутствует реакция на происходящее. Нужно устранить фактор, который привёл к потере сознания, положить человека на пол (обеспечение притока крови к мозгу), далее привести его в сознание с помощью нашатыря, холодной воды. Если пострадавший не приходит в сознание следует проверить его на наличие дыхания и пульса. Если данные процессы отсутствуют провести искусственное дыхание и массаж сердца. Если дыхание и пульс присутствуют – поверните человека на бок, чтобы он не захлебнулся в случае рвотных реакций.
7.4.2 Первая помощь при кровотечениях
При капиллярном (повреждены мелкие кровеносные сосуды) кровотечении рану обрабатывают йодом, накладывают марлевую повязку.
Венозное кровотечение (цвет крови – тёмный, большие сгустки крови при повреждении, большая кровопотеря). На рану положить давящую повязку или жгут(под жгут – мягкую прокладку). Доставить в медпункт.
Артериальное кровотечение (из раны - струя ярко - красной крови, пульсирующая с большой скоростью). Нажать на точку пульса. Наложение на конечность жгута выше места повреждения сосуда. Время наложения жгута – 2 часа(взрослые), 50 минут(дети).
При внутреннем кровотечении (в полости тела; признаки: бледность, холодный, липкий пот, слабый и частый пульс) придать пострадавшему полусидящее положение, обеспечить покой, приложить к предполагаемому месту лёд. Срочно доставить в медпункт.
7.4.3 Первая помощь при ожогах
Термические ожоги.
При ожоге первой степени (покраснение кожи) пострадавшее место промывается большим количеством холодной воды, а затем протирается спиртом.
При ожоге второй степени (когда появляются пузыри) наложите стерильную повязку, обеспечьте пострадавшего обильным питьем.
При ожоге третьей степени (обширное поражение кожных покровов) укутайте пострадавшего в простыню, дайте обезболивающего, побольше воды
Химические ожоги.
Удаление с кожи едких веществ с помощью сухой ткани.
При ожогах кислотами пораженную поверхность обрабатывайте большим количеством раствора соды либо мыльным раствором.
В случае поражения щелочью, участки кожи обрабатывайте слабым раствором борной или лимонной кислоты, либо 3-4% раствором столового уксуса.
7.4.4 Первая помощь при переломах
Первая помощь:
- Перенесение пострадавшего с зоны поражения.
- Если перелом открытый – останавливаем наружное кровотечение.
- Обеспечение неподвижности мест перелома с помощью шины (или ветки, доски) поверх одежды.
- Наложение на рану асептической повязки(открытый перелом).
- Помещение холода на повязку (в области боли).Укутать пострадавшего теплым одеялом, одеждой
7.5 Требования пожарной безопасности
Самыми распространенными причинами возникновения пожаров являются: неосторожное обращение с огнем, курение в недозволенных местах, нарушение правил пользования электрическими приборами.
Наиболее тяжелыми травмами в зеленом хозяйстве являются электротравмы.
Электротравмы могут явиться следствием использования неисправного электроинструмента и электрооборудования.
Для обеспечения безопасности металлические части электрооборудования и электроустановки должны быть заземлены.
Для более надежной защиты от поражения электрическим током служат диэлектрические перчатки, галоши, коврики, изолированные рукоятки инструмента и т.д.
8 ТЕХНИКО - ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ ПРОЕКТА
Для расчётов применялись ГЭСН 47 – 01 – 001, ГЭСН 47 – 01 – 009, 47 – 01 – 048, 47 – 01 – 049, 47 – 01 – 050, 47 – 01 – 061, 47 – 01 – 066, 47 – 01 – 070, 47 – 01 – 080.
Сметная стоимость на посадочный материал соответствует средней стоимости по республике Карелия (таблица 30).
Детское, спортивное и хозяйственное оборудование поставляет завод игрового оборудования zion1, цены на оборудование фиксированные.
Сметный расчёт был произведён, ссылаясь на сборник сметных расценок ФЕР 2001 (таблица 31).
Применение дифференцированных поправочных коэффициентов ко времени эксплуатации строительных машин и механизмов и поправочных коэффициентов к затратам труда позволяет учитывать особенности реальных условий производства строительных работ. Поправочный коэффициент для рабочих составляет 1,1 , для машин – 1,16 [ФЕР-2001].
Таблица 30 – Смета на закупку посадочного материала, оборудования для площадок, удобрений, земли
|
№
|
Наименование
|
Ед. изм.
|
Количество
|
Цена, руб.
|
Сумма, руб.
|
|
1
|
2
|
3
|
4
|
5
|
6
|
|
Деревья
|
|
2
|
Берёза повислая
|
шт.
|
15
|
1200
|
18000
|
|
3
|
Берёза пушистая
|
шт.
|
15
|
5200
|
78000
|
|
4
|
Вяз перистоветвистый
|
шт.
|
17
|
4900
|
82300
|
|
5
|
Ель колючая
|
шт.
|
15
|
3000
|
45000
|
|
6
|
Клён остролистный
|
шт.
|
10
|
3250
|
32500
|
|
7
|
Липа мелколистная
|
шт.
|
18
|
1800
|
32400
|
|
8
|
Лжетсуга Мензиса
|
шт.
|
8
|
5900
|
47200
|
|
9
|
Самшит вечнозелёный
|
шт.
|
7
|
400
|
2800
|
|
10
|
Софора японская
|
шт.
|
10
|
3200
|
32000
|
|
11
|
Ясень обыкновенный
|
шт.
|
10
|
300
|
3000
|
|
Кустарники
|
|
1
|
Виноград девичий пятилисточковый
|
шт.
|
100
|
300
|
30000
|
|
2
|
Рябинник рябинолистный
|
шт.
|
240
|
400
|
48000
|
|
3
|
Сирень обыкновенная
|
шт.
|
800
|
1100
|
880000
|
|
4
|
Спирея японская
|
шт.
|
1100
|
250
|
275000
|
|
Цветочные культуры
|
|
1
|
Настурция культурная
|
шт.
|
130
|
9
|
1170
|
|
2
|
Календула лекарственная
|
шт.
|
390
|
17
|
6630
|
|
3
|
Астра однолетняя
|
шт.
|
400
|
100
|
40000
|
Продолжение таблицы 30
|
1
|
2
|
3
|
4
|
5
|
6
|
|
4
|
Бархатцы отклоненные
|
шт.
|
160
|
25
|
4000
|
|
5
|
Ромашка садовая
|
шт.
|
330
|
150
|
49500
|
|
6
|
Бегония клубневая
|
шт.
|
375
|
35
|
13125
|
|
7
|
Маргаритка многолетняя
|
шт.
|
66
|
50
|
3300
|
|
8
|
Незабудка гибридная
|
шт.
|
40
|
17
|
680
|
|
9
|
Виола Виттрока
|
шт.
|
300
|
35
|
10500
|
|
10
|
Астильба гибридная
|
шт.
|
825
|
160
|
132000
|
|
11
|
Астра альпийская
|
шт.
|
400
|
250
|
100000
|
|
12
|
Гелениум гибридный
|
шт.
|
300
|
205
|
61500
|
|
13
|
Колокольчик карпатский
|
шт.
|
910
|
80
|
72800
|
|
14
|
Флокс растопыренный
|
шт.
|
260
|
300
|
78000
|
|
15
|
Пион гибридный
|
шт.
|
130
|
370
|
48100
|
|
16
|
Хоста ланцетолистная
|
шт.
|
39
|
100
|
3900
|
|
17
|
Гипсофила метельчатая
|
шт.
|
498
|
80
|
39840
|
|
ИТОГО по посадочному материалу
|
2271245
|
|
Травосмесь
|
|
1
|
Мятлик луговой (Лимаги)
|
кг
|
15
|
328
|
4920
|
|
2
|
Райграс пастбищный(Либронко)
|
кг
|
123,75
|
250
|
31000
|
|
3
|
Овсяница луговая
|
кг
|
172,5
|
55
|
9490
|
|
Устройство дорожно – тропиночной сети и плоскостных сооружений
|
|
1
|
Брусчатка клинкерная
|
кв.м
|
1300
|
2409
|
3131700
|
|
2
|
Цемент (подушка полотна)
|
меш
|
10
|
400
|
4000
|
|
3
|
Щебень (основание, фракция 20-40)
|
куб. м
|
260
|
1450
|
377000
|
|
4
|
Резиновая крошка (7 кг на м2)
|
кг
|
371
|
14,5
|
5380
|
|
5
|
Парковая решётка
|
кв.м
|
1300
|
550
|
715000
|
|
6
|
Мелкозернистый песок (основание)
|
10 куб.м
|
520
|
650
|
338000
|
|
7
|
Камни (3040)
|
кг
|
70
|
16,4
|
1148
|
|
8
|
Подготовка площадки(устройство оснований, устройство траншей)
|
кв.м
|
5200
|
100
|
520000
|
|
9
|
Установка бортовых бетонных камней 10020080
|
кв.м
|
2600
|
140
|
364000
|
|
10
|
Планировка и трамбовка
|
кв.м.
|
5200
|
100
|
520000
|
|
Итого
|
5976228
|
|
Нанесение объёмного рисунка «Земля» резиновой краской
|
|
1
|
Smoke
|
шт.
|
6
|
300
|
1800
|
|
2
|
Metalizer бронза
|
шт.
|
4
|
300
|
1200
|
|
3
|
Metalizer gold metallic
|
шт.
|
2
|
300
|
600
|
|
4
|
Blaze желтый
|
шт.
|
5
|
300
|
1500
|
|
5
|
Blaze pink
|
шт.
|
12
|
300
|
36000
|
|
6
|
Blaze purple
|
шт.
|
3
|
300
|
900
|
|
7
|
Blaze оранж
|
шт.
|
1
|
300
|
300
|
|
8
|
PERLIZER ( бел. Перламутр)
|
шт.
|
1
|
300
|
300
|
|
9
|
Clear
|
шт.
|
4
|
300
|
1200
|
Продолжение таблицы 30
|
Материалы для изготовления элементов благоутройства
|
|
1
|
2
|
3
|
4
|
5
|
6
|
|
1
|
Фанера клееная марки ФК и ФБА, сорта В/ВВ толщиной 5-7 мм
|
м3
|
1
|
5028,4
|
5028,4
|
|
2
|
Пена монтажная для герметизации стыков в баллончике емкостью 0,85 л
|
шт.
|
4
|
72,8
|
291,2
|
|
3
|
Краска ХВ-161 перхлорвиниловая фасадная марки А, Б
|
т
|
0,1
|
15989,0
|
1598,9
|
|
Малые архитектурные формы и элементы благоустройства территории
|
|
Оборудование для детских игровых площадок
|
|
|
|
Пергола М1
|
шт
|
3
|
9914
|
29742
|
|
1
|
Теневой навес «Радуга»
|
шт.
|
1
|
120000
|
120000
|
|
2
|
Карусель
|
шт.
|
1
|
27955
|
27955
|
|
3
|
Качели-балансиры «Дельфины»
|
шт.
|
2
|
11191
|
22312
|
|
4
|
Горки-скаты
|
шт.
|
|
|
|
|
6
|
Игровая панель счёты – «Жираф»
|
шт.
|
1
|
10738
|
10738
|
|
8
|
Лаз «Мост»
|
шт.
|
1
|
11307
|
11307
|
|
9
|
Скамейка детская «Ночь»
|
шт.
|
4
|
8141
|
8141
|
|
|
Мольберт уличный (железный)
|
Шт.
|
3
|
3400
|
10200
|
|
10
|
Детский столик «Радость» (со скамьями)
|
шт.
|
1
|
10175
|
10175
|
|
|
Столик «Цветник»
|
шт.
|
5
|
2982
|
14910
|
|
Оборудование спортплощадкок
|
|
|
1
|
Футбольные ворота
|
Шт.
|
2
|
12503
|
25006
|
|
2
|
Гимнастические стенки
|
шт.
|
|
|
|
|
3
|
Турник «Спортсмен»
|
шт.
|
1
|
10035
|
10035
|
|
4
|
Турник детский «Лев»
|
шт.
|
2
|
8355
|
16710
|
|
5
|
Брусья детские
|
шт.
|
2
|
5486
|
1072
|
|
6
|
Рукоход «Курсант»
|
шт.
|
1
|
47371
|
47371
|
|
7
|
Гимнастический бум «Змейка»
|
шт.
|
1
|
11078
|
22156
|
|
8
|
Скамья гимнастическая наклонная
|
шт.
|
2
|
5147
|
10294
|
|
9
|
Тренажёр уличный «МС40»
|
шт.
|
2
|
13385
|
26770
|
|
10
|
Тренажёр уличный «МГН40»
|
шт.
|
1
|
28463
|
28463
|
|
11
|
«Лабиринт»
|
шт.
|
1
|
35640
|
35640
|
|
Детское оборудование для площадки ПДД
|
|
|
1
|
Игровой макет «Автобус»
|
шт.
|
1
|
57291
|
57291
|
|
2
|
Игровой макет «Машинист»
|
шт.
|
1
|
88726
|
88726
|
|
3
|
Игровой светофор
|
шт.
|
1
|
21253
|
21253
|
|
4
|
Качалка на пружине «Автомобиль»
|
шт.
|
2
|
13789
|
27778
|
|
5
|
Ограждение детской площадки «Спектр»
|
шт.
|
50
|
2243
|
112150
|
|
Оборудование бытового назначения
|
|
|
1
|
Светильник венчающего типа NTV 12 F126
|
