  1. ОБЩИЕ ПОЛОЖЕНИЯ

Основание для разработки

Основанием для разработки проекта является курсовое задание выданное преподавателем кафедры САПР и ПК Кизимом А.В. (далее Заказчик).

Исходные данные для разработки

Исходными данными для проектирования являются:

  • Техническое задание на проектирование (Приложение 7);
  • Физическая схема построения сети с указанием размеров (Приложение 3).

Описание назначения технических решений

Структурированная кабельная система (в дальнейшем СКС) предназначена для объединения физическими каналами данных активного сетевого оборудования в распределительных центрах и рабочих мест пользователей ПК.

Активное сетевое оборудование предназначено для передачи информации между компьютерами сети и выход в интернет.

Рабочее место пользователя должно иметь возможность подключения к локальной сети.

Проектирование системы электропитания не входит в рамки данной работы.

Организация видеоконтроля. В качестве мест установки камер видеонаблюдения выбраны светофоры и столбы освещения. Выбор обусловлен рядом причин:

  • решается один из важнейших вопросов с подачей питания к камерам;
  • простота монтажа;
  • при размещении на столбах камеры полностью охватывает территорию наблюдения.

В проектируемой системе видеомониторинга для надежной защиты от внешнего воздействия потребуются камеры с широким диапазоном рабочих температур и высокой прочности, так как камеры будут располагаться вне здания.

Скрытность наблюдения в данном случае можно не обеспечивать, поэтому будем использовать камеры с защитными термокожухами.

Поскольку видеомониторинг на перекрестках будет осуществляться круглосуточно, то оптимальным решением является использование камеры типа день-ночь. Это значит, что при дневной освещенности камера будет работать как цветная, а при снижении освещенности до определенного порога (указывается в технических данных на камеру) будет переходить в черно-белый режим. Камеры типа день-ночь устанавливаются, главным образом, там, где требуется знать цвет объекта (например, автомобиля) и где необходима детальная идентификация личности человека или ГРЗ автомашины (так как камеры типа день-ночь обладают достаточно высокими разрешением и чувствительностью 540 ТВЛ) – что в нашем случае является необходимым параметром для осуществления видеомониторинга.

Видеокамера D-Link 8906F отличается лучшим соотношением сигнал/шум, меньшими габаритными размерами, достаточно широким рабочим диапазоном температур, необходимыми для покрытия площади перекрестка углами обзора, встроенным беспроводным интерфейсом и наиболее высоким разрешением.

  1. ТЕХНИЧЕСКОЕ РЕШЕНИЕ ПО КИВС

Состав КИВС

КИВС включает в себя:

  • кабельную систему для организации физических каналов связи между оборудованием КИВС;
  • цифровую систему радиодоступа 5 поколения (технология bluetooth v 1.3);
  • активное оборудование локальной вычислительной сети (активное коммуникационное оборудование).

Решение по ЛВС

Необходимо обеспечить сетевыми подключениями все компьютеры, план которых приведен в Приложении 3. Для выполнения данной задачи было принято решение о разработке сети с коммутаторами и центральным сервером, который должен объединить все рабочие места в рабочую группу (WORKGROUP) для распределения совместных ресурсов и доступа в интернет. Для соединения коммутаторов и сервера должен использоваться провод UTP-6 – гигабитный LAN. Для всех остальных соединений должен использоваться кабель категории UTP-5e в силу небольших размеров сети. Все провода должны прокладываться вдоль стен внутри кабель-каналов ПВХ 40х25. Рядом с каждым рабочим местом должна находиться компьютерная розетка типа RJ45 UTP кат. 5e, которая устанавливается под кабель-каналом. Компьютеры будут соединяться с розетками посредством патч-кордов, длинной 2-3 метра.

Кроме стационарных рабочих мест имеются IP-видеокамеры, которые также введены в рабочую группу.

Для повышения надежности сети и сокращения затрат на прокладку дополнительных сетевых проводов было принято решение использовать 16-ти портовый коммутатор D-Link DGS-1016D, который соединяется с сервером, проводом UTP-6. Данное решение позволит расширять локальную вычислительную сеть, при необходимости. Каждый порт коммутатора, с помощью сетевого кабеля UTP 4 кат. 5e соединяется с компьютерной розеткой RJ45 UTP кат. 5e.

В итоге получается общая топология сети типа звезда-звезда (Приложение 1). К серверу подключается коммутатор, а к коммутатору через компьютерную розетку RJ45 UTP кат.

Подробная схема локальной вычислительной сети, с указанием имен используемого сетевого оборудования и имен компьютеров, приведена в Приложении 2.

Итоговая физическая схема вычислительной сети приведена в Приложении 3.

Структурированная кабельная система

Структура СКС

Структурированная кабельная система состоит:

  • Магистраль, соединяющая сервер и коммутаторы;
  • Горизонтальная кабельная система;
  • Рабочие места пользователей;
  • Беспроводная система.

Топология кабельной системы приведена в Приложении 1.

Магистраль, соединяющая сервер и коммутатор

При построении соединения используется кабель:

  • Экранированная витая пара категории 6, обжатая с обоих концов на разъемы RJ45. Для соединения сервера с коммутаторам и маршрутизатором.

Кабель должен быть отмаркирован с двух сторон следующим образом:

  • «NAME», где NAME – имя компьютера или сетевого принтера; K1, K2 – номера комнат по порядку; N – имя сервера – Server; LF - идентификатор того, что кабель оптический (Fiber).

При построении магистрали используется качественный короб:

  • ПВХ 40х25 Legrand.

Горизонтальная система СКС

При построении горизонтальной системы здания используется кабель:

  • Неэкранированная витая пара категории 5е, обжатая с обоих концов на разъемы RJ45. Для соединения порта на коммутаторе и компьютерной розетки RG45 UTP кат. 5e.
  • Патч-корд UTP кат. 5e, для соединения компьютерной розетки и персонального компьютера или сетевого принтера.
  • Каждая компьютерная розетка должна быть подписана следующим образом:
  • «№ port; Name PC», где «№ port» – номер порта коммутатора, с которым соединяется данная розетка; «Name PC» – имя компьютера, который соединяется данная компьютерная розетка;

При построении горизонтальной системы здания используется короб:

  • ПВХ 40х25 Legrand.

Подсистема рабочего места СКС

Рабочее место пользователя состоит:

  • Персональный компьютер;
  • Компьютерная розетка, Hiperline RJ-45, кат. 5e;

Всего 9 рабочих мест. От коммуникационного оборудования до рабочих мест пользователей кабели прокладываются по топологии звезда.

Коммуникационное оборудование

В сети используется следующее коммуникационное оборудование:

  • Маршрутизатор D-link DIR-100 (1 шт.);
  • Коммутатор D-link DGS-1016D (3 шт.);
  • радиоприемник Cellink Bluetooth F8T030 (1 шт.).

Схема разделения кабелей, приведена в Приложении 4.

Надежность КИВС

Надежность кабельной системы СКС должна определяться:

  • Выбором системы СКС одного из известных производителей;
  • Выполнением монтажа СКС специально обученным персоналом, который проходил обучение монтажу в авторизованном учебном центре производителя СКС;
  • Комплексом выполнения тестовых проверок соответствия кабельных линий стандартам, категориям, протоколам передачи данных. Использованием при проведении измерений тестирующего оборудования, которое рекомендовано производителем СКС;

Надежность активного оборудования ЛВС должна определяться:

  • Применением оборудования известного производителя;
  • Наличием в активном сетевом оборудовании функций диагностики и управления по сети;
  • Применением активного сетевого оборудования модульной конструкции (в слоты расширения устанавливаются быстросменные модули);
  • Созданием в окончательном проекте сети, резервирования активного оборудования уровня распределения;

Безопасность КИВС

Безопасность КИВС имеет комплексный характер и определяется методами защиты информации на уровне кабельной системы, активного оборудования, серверов, операционных систем, а так же существующими в организации Заказчика административными методами.

Безопасность на уровне кабельной системы и активного сетевого оборудования достигается:

  • Прокладкой сетевых кабелей в закрывающихся кабель-каналах ПВХ;
  • Размещением сетевого оборудования в закрываемых помещениях.

  1. ТРЕБОВАНИЯ К ТЕХНИЧЕСКИМ ПОМЕЩЕНИЯМ

Требования к помещениям с активным сетевым оборудованием

Требования приведены для помещений, в которых находится активное сетевое оборудование:

  • Должна выдерживаться распределенная нагрузка на пол не менее 200 кг на 1м2;
  • Освещение – не менее 540 люкс на высоте 1м, источник света на высоте 2,6 м от пола;
  • Дверь размером не менее 2x0,90 м (наружу или сдвижная) с замком. Дверной проем должен иметь порог для предотвращения попадания в помещение воды из коридора;
  • Не пылящее покрытие пола, потолков, стен, окраска светлых тонов;
  • Кондиционирование, температура 18-24C, относительная влажность – 30%-55% ( на высоте 1,5м между рядами оборудования).

Помещения должны быть оснащены:

  • Охранной сигнализацией;
  • Пожарной сигнализацией;
  • Системой аварийного освещения;
  • Системой климат-контроля, если естественные условия не удовлетворяют указанным выше.

Требования к системе заземления

Все активное сетевое оборудование и компьютеры на рабочих местах пользователей должны быть надежно заземлены Заказчиком.

  1. СТОИМОСТЬ РАЗРАБОТКИ И МОНТАЖА ЛВС

Смета затрат на оборудование приведена в:

  • Приложении 5.

Смета затрат на оказание услуг приведена в:

  • Приложении 6.

Общая стоимость проекта:

  • 221225,00 рублей.

  1. ЭКСПЛУАТАЦИЯ КИВС

Для проведения обслуживания СКС рекомендуются следующие виды регламентных работ:

  • Визуальный осмотр. Контроль физической целостности компонентов кабельной системы – 1 раз в месяц;
  • Удаление пыли в кроссовых помещениях – 1 раз в 2 месяца;
  • Удаление пыли с информационных разъемов рабочих мест – 1 раз в 2 месяца для незадействованных разъемов и 1 раз в 2 месяца для задействованных разъемов;
  • Сверка кабельных журналов – 1 раз в год;
  • Выборочное тестирование линий физической передачи – 1 раз в год.

Проверка состояния телекоммуникационного контура заземления проводится Заказчиком.

  1. ПОРЯДОК КОНТРОЛЯ И ПРИЕМКИ

Приемка КИВС проводится комиссией, состоящей из представителей Заказчика и Исполнителя работ.

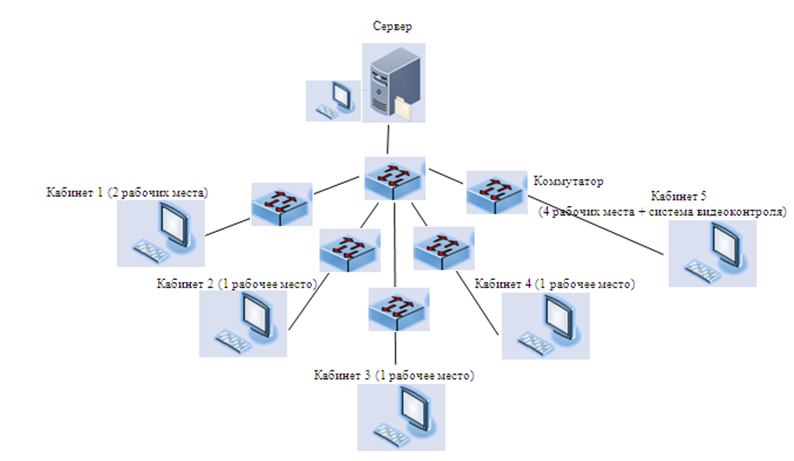

Приложение 1 Топология кабельной системы

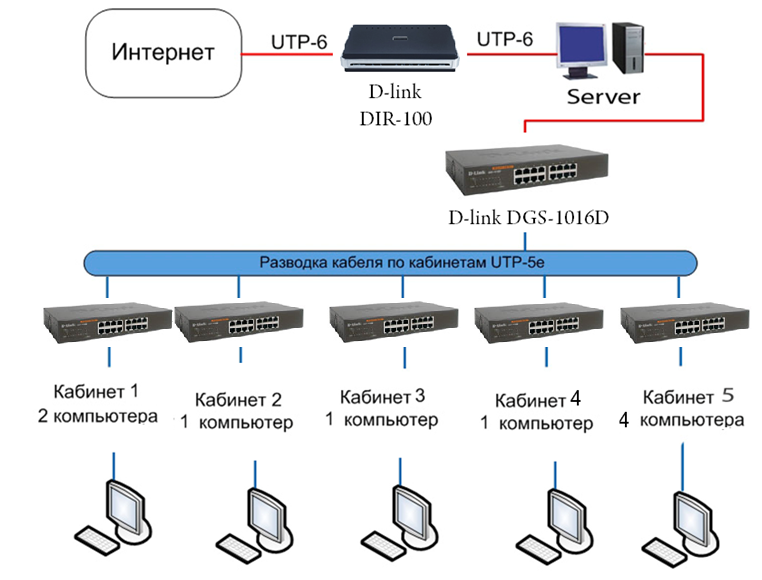

Приложение 2 Подробная схема локальной вычислительной сети

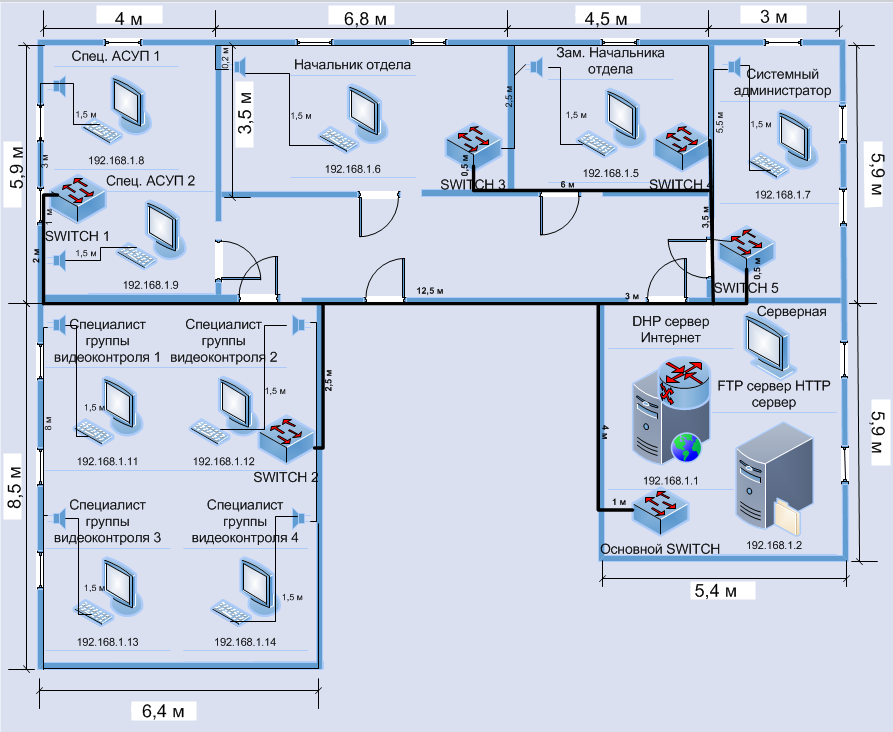

Приложение 3 Физическая схема локальной вычислительной сети

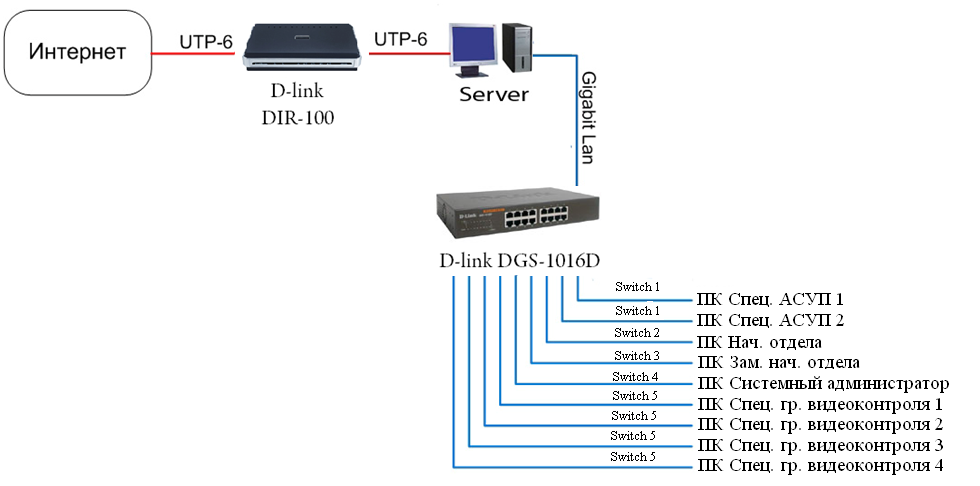

Приложение 4 Схема портов коммутатора в локальной вычислительной сети


Приложение 5 Смета затрат на оборудование

Длина кабелей от центрального коммутатора до устройств

№ п/п

Имя устройства

Длина

Цена, руб/м

Цена, руб

1

Switch 1

20,00

17,00

340,00

2

Switch 2

14,00

17,00

238,00

3

Switch 3

16,00

17,00

272,00

4

Switch 4

11,50

17,00

195,50

5

Switch 5

8,50

17,00

144,50

Сумма

70,00

1190,00

Длина кабелей от коммутаторов до компьютеров

№ п/п

Имя устройства

Длина

Цена, руб/м

Цена, руб

Имя компьютера в комнате 1

1

Спец. АСУП 1

4,50

17,00

76,50

2

Спец. АСУП 2

2,50

17,00

42,50

Имя компьютера в комнате 2

1

Начальник отдела

11,00

17,00

187,00

Имя компьютера в комнате 3

1

Зам. Начальника отдела

9,00

17,00

153,00

Имя компьютера в комнате 4

1

Системный администратор

7,00

17,00

119,00

Имя компьютера в комнате 5

1

Спец. гр.видеоконтроля 1

24,00

17,00

408,00

2

Спец. гр.видеоконтроля 2

4,00

17,00

68,00

3

Спец. гр.видеоконтроля 3

18,50

17,00

314,50

4

Спец. гр.видеоконтроля 4

7,50

17,00

127,50

Сумма

88,00

1496,00

Сервер

№ п/п

Наименование устройства

Количество

Единицы измерения

Цена (руб., руб./м)

Сумма (руб., руб./м)

1

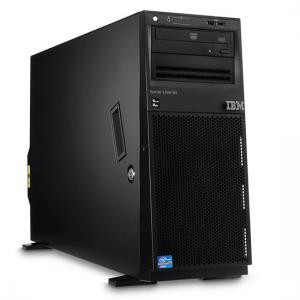

Сервер IBM 7382E2G (Express x3300M4,1x Xeon E5-2420 1.9GHz 15M 6C 1333MHz (95W), 8GB (1x 8GB (2Rx4, 1.35V) 1333MHz LP RDIMM), O/B 3.5 HS SAS/SATA(4), H1110, DVD, 1x460W Fixed PSU)

1

шт.

65852,00

65852,00

Маршрутизаторы, Коммутаторы, Видеоконтроль

№ п/п

Наименование устройства

Количество

Единицы измерения

Цена (руб., руб./м)

Сумма (руб., руб./м)

1

Маршрутизатор D-link DIR-100

1

шт.

1 550,00

1 550,00

2

Коммутатор D-link DGS-1016D

6

шт.

3 074,00

18444,00

3

Видеокамера D-Link 8906F

9

шт

7200,00

64800,00

4

Радиоприемник Cellink Bluetooth F8T030

1

шт

552001,00

55200,00

Расходные материалы

№ п/п

Наименование устройства

Количество

Единицы измерения

Цена (руб., руб./м)

Сумма (руб., руб./м)

1

Кабель Hiperline UTP 5, кат. 5e

158

м

17,00

2686,00

2

Патч-корд UTP, кат.5е 2 м

14

шт.

35

490,00

3

Розетка RJ-45, кат. 5e

20

шт.

23,00

460,00

4

Кабель-канал 40х25 Legrand ПВХ

75

м

29,00

2175,00

5

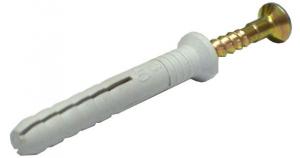

Дюбель-гвоздь

12

шт.

4,00

48,00

Общая стоимость:

211 705,00 руб


Приложение 6 Смета затрат на оказание услуг

№ п/п

Наименование

Кол-во

Ед.изм.

Цена (руб.)

Сумма, (руб.)

1

Монтаж кабель-канала 40х25 Legrand ПВХ

50

М

100,00

5000,00

2

Сверление отверстий в некапитальных стенах шириной больше 15 см

10

шт.

70,00

700,00

3

Укладка сетевого кабеля

100

М

11,00

1100,00

4

Сборка, установка, расшивка сетевой розетки RJ-45 (1 порт)

15

шт.

70,00

1050,00

5

Расшивка порта на коммутаторе

10

шт.

47,00

470,00

6

Разработка Технического задания и Рабочего проекта

1

шт.

1200

1200

Общая стоимость

9 520,00 руб
