Разработка электроснабжения административно-бытового корпуса предприятия ЗАО «Геострой»
Содержание
Введение
1 Исследовательский раздел
1.1 Характеристика объекта проектирования
1.2 Расположение и назначение объекта проектирования
1.3 Планировочное решение и особенности объекта проектирования
1.4 Технические характеристики электрооборудования объекта
проектирования
1.5 Рекомендации и предложения по объекту проектирования
2 Расчетно-технологический раздел
2.1 Расчет общего освещения объекта проектирования
2.2 Расчет эвакуационного освещения

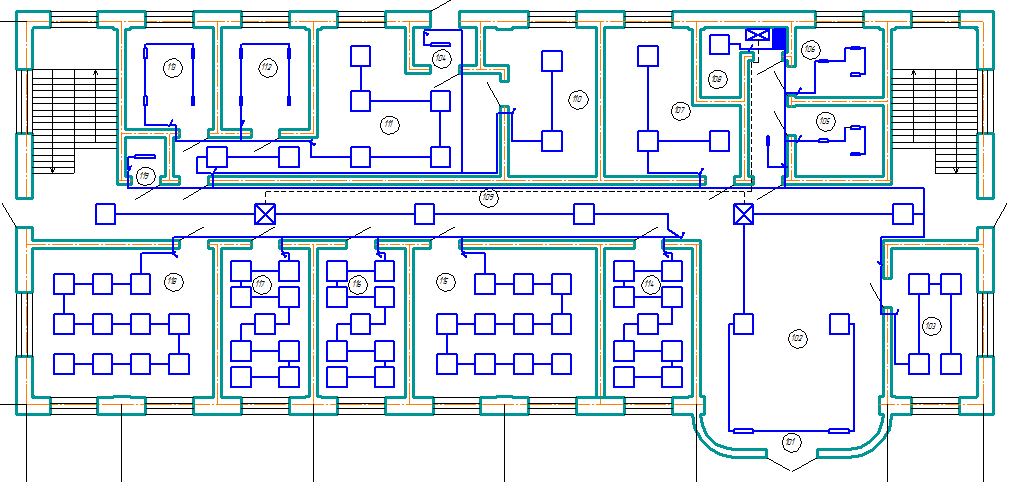

2.3 Разработка планировочного решения системы освещения
2.4 Подбор технологического и сантехнического оборудования административно-бытового комплекса
2.5 Расчет электрических нагрузок административно-бытового комплекса
2.6 Разработка схемы электроснабжения административно-бытового комплекса
2.7 Расчет и выбор сечения проводов кабелей питающей, распределительной и групповой сети административно-бытового комплекса
2.8 Выбор защитной аппаратуры
2.9 Расчет токов утечки и выбор УЗО
2.10 Расчет и проверка защитных аппаратов по условиям срабатывания при однофазном коротком замыкании
2.11 Расчет и проверка заземления и объекта проектирования
2.12 Расчет молниезащиты объекта проектирования
3 Технологический раздел
3.1 Выбор технологического оборудования и инструментов для монтажа заземляющего устройства
4 Раздел охраны труда
4.1 Выбор и обоснование режимов труда и отдыха
4.2 Выполнение в проекте требований правил техники безопасности, производственной санитарии и пожарной безопасности
4.3 Выполнение в проекте требований правил техники
электробезопасности
4.4 Требования к электрооборудованию
5 Организационный раздел
5.1 Научная организация труда на предприятии
5.2 Энергосберегающие технологии на объекте проектирования
5.3 Выбор и установка приборов энергоучета
5.4 Энергоэффективность оборудования и энергопаспорт объекта
проектирования
6 Экономический раздел
6.1 Основные технические требования к работам на объекте проектирования
6.2 Расчет локальной сметы по объекту проектирования
6.3 Расчет общей сметной стоимости объекта проектирования
7 Конструкторский раздел
7.1 Техническое описание конструкторской разработки
7.2 Технические характеристики конструкторской разработки
Заключение
Ссылки на используемую литературу
Литература
Введение
Системой электроснабжения называют совокупность устройств для производства, передачи и распределительной электроэнергии.
Целью дипломного проекта является разработка электроснабжения административно-бытового корпуса предприятия ЗАО «Геострой».
При проектировании систем электроснабжения офисных помещений следует обеспечить следующее:
- экономичность;
- надежность;
- безопасность и удобство эксплуатации;
- качество электрической энергии;
- гибкость системы (возможность дальнейшего развития);
- максимальное приближение источников питания к электроустановкам потребителей.
Для выполнения данных требований в нашем проекте необходимо решить ряд задач:
- разработать схему электроснабжения;
- рассчитать нагрузку;
- выбрать высокотехнологичные, энергоэфективные световые приборы;
- рассчитать и выбрать защитную аппаратуру, заземление;
- выбрать сечение питающей, распределительной и групповой сети.
Предметом дипломного проекта является внутренне электроснабжение объекта проектирования.
Объектом проектирования офисных помещений является административно-бытовой корпус предприятия ЗАО «Геострой».
1 Исследовательский раздел
1.1 Характеристика объекта проектирования
Объектом проектирования является административно-бытовой комплекс компании ЗАО «Геострой» занимающейся: гидроизоляцией, водопонижением, стабилизацией грунтов, инженерной реконструкцией, усилением фундаментов, строительством подземных сооружений, производящей буронабивные сваи, изготовлением арматурных каркасов, генпроектных и генподрядных работ, а также сдает в аренду строительную технику. Электроснабжение административно-бытового корпуса должно быть выполнено с учетом всех требований предъявляемых к данному типу объектов:
- надежным;
- безопасным.
Внешний вид административно бытового комплекса представлен на рисунке 1.
Рисунок 1 – Внешний вид административно бытового комплекса
1.2 Расположение и назначение объекта проектирования
Административно-бытовой комплекс компании ЗАО «Геострой» расположен по адресу Санкт-Петербург, Хрустальная ул., д.11
План расположения административно-бытового комплекса (АБК) компании ЗАО «Геострой» представлен в соответствии с рисунком 2.
Рисунок 2 - План расположения административно-бытового корпуса компании ЗАО «Геострой»
Административно-бытовой комплекс компании ЗАО «Геострой» предназначен для обслуживания рабочего персонала, а также частных и юридических лиц.
1.3 Планировочное решение и особенности объекта проектирования
Административно-бытовой комплекс располагается на производственной базе ЗАО «Геострой» состоящий из четырех этажей и площадью 360 м2. На всех этажах административно бытового комплекса располагаются, офисные помещения, конференц-залы, вестибюли, коридоры, раздевалки, душевые, санузлы.
Нумерация, наименование помещения и площадь первого и второго этажа сведены в таблицу 1.
Таблица 1- Наименование помещения и площадь 1-го и 2-го этажа
|
№пп
|
Наименование
Помещения
1 этажа
|
Площадь,
м2
|
№пп
|
Наименование
Помещения
2 этажа
|
Площадь,
м2
|
|
101
|
тамбур
|
6
|
201
|
холл
|
30
|
|
102
|
вестибюль
|
30
|
202
|
оф/п
|
15
|
|
103
|
помещение
охраны
|
15
|
203
|
коридор
|
60
|
|
104
|
тамбур
|
3,4
|
204
|
с/у
|
10,8
|
|
105
|
с/у
|
7,5
|
205
|
помещение мн. техники
|
15
|
|
106
|
с/у
|
7,5
|
206
|
столовая
|
15
|
|
107
|
венткамера
|
18,8
|
207
|
оф/п
|
30
|
|
108
|
электрощитовая
|
5,4
|
208
|
оф/п
|
15
|
|
109
|
коридор
|
60
|
209
|
серверная
|
15
|
|
110
|
столовая
|
16,2
|
210
|
с/у
|
10,4
|
Продолжение таблицы 1
|
№пп
|
Наименование
Помещения
1 этажа
|
Площадь,
м2
|
№пп
|
Наименование
Помещения
2 этажа
|
Площадь,
м2
|
|
111
|
раздевалка
|
25,5
|
211
|
оф/п
|
40
|
|
112
|
душевые
|
10,5
|
212
|
оф/п
|
15
|
|
113
|
с/у
|
10,5
|
213
|
оф/п
|
15
|
|
114
|
оф/п
|
15
|
214
|
оф/п
|
30
|
|
115
|
оф/п
|
30
|
215
|
комната уб. инвентаря
|
4,4
|
|
116
|
оф/п
|
15
|
|
|
|
|
117
|
оф/п
|
15
|
|
|
|
|
118
|
оф/п
|
30
|
|
|
|
|
119
|
оф/п
|
2,3
|
|
|
|
Нумерация, наименование помещения и площадь третьего и четвертого этажа сведены в таблицу 2.
Таблица 2- Наименование помещения и площадь 3-го и 4-го этажа
|
№пп
|
Наименование
Помещения
1 этажа
|
Площадь,
м2
|
№пп
|
Наименование
Помещения
2 этажа
|
Площадь,
м2
|
|
301
|
оф/п
|
30
|
401
|
холл
|
60
|
|
302
|
приемная
|
30
|
402
|
коридор
|
60
|
|
303
|
коридор
|
60
|
403
|
с/у
|
10,8
|
|
304
|
с/у
|
10,8
|
404
|
оф/п
|
30
|
|
305
|
комната отдыха
|
25,5
|
405
|
оф/п
|
30
|
|
306
|
подсобное помещение
|
4,6
|
406
|
оф/п
|
15
|
|
307
|
оф/п
|
15
|
407
|
оф/п
|
15
|
|
308
|
комната переговоров
|
15
|
408
|
с/у
|
10,4
|
|
309
|
оф/п
|
15
|
409
|
оф/п
|
30
|
|
310
|
конференц зал
|
60
|
410
|
оф/п
|
30
|
|
311
|
тамбур
|
15
|
411
|
оф/п
|
30
|
|
312
|
с/у
|
7,5
|
412
|
комната уб. инвентаря
|
4,6
|
|
313
|
с/у
|
7,5
|
|
|
|
|
314
|
оф/п
|
15
|
|
|
|
|
315
|
кухня
|
7,5
|
|
|
|
1.4 Технические характеристики электрооборудования объекта
проектирования
Техническими характеристиками электрооборудования объекта являются основные потребители электроэнергии такие как:
- рабочее освещение;
- бытовая розеточная сеть;
- оборудование системы вентиляции;
- оборудование системы отопления.
Характеристики представляют собой наименование групп электроприемников и их установленную мощность Руст.гр.,кВт, представлены в таблице 3.
Таблица 3 – Характеристики электроприемников
|
Наименования электроприемников
|
Установленная мощность группы,
Руст.гр.,кВт.
|
|
Наружное освещение
|
2,10
|
|
Розеточная сеть
|
15,30
|
|
Оборудование системы вентиляции
|
13,21
|
|
Оборудование системы кондиционирования
|
38,30
|
|
Оборудование системы отопления
|
10,44
|
|
Оборудование системы СКС
|
4,00
|
|
Оборудование системы ОПС
|
0,20
|
|
Оборудование системы ОС и СКУД
|
1,80
|
|
Оборудование системы СОТ
|
2,60
|
1.5 Рекомендации и предложения по объекту проектирования
На объекте проектирования предлагается произвести:
- расчет общего освещения объекта проектирования;
- расчет эвакуационного и аварийного освещения;
- разработка планировочного решения системы освещения;
- подбор технологического и сантехнического оборудования административно-бытового комплекса;
- расчет электрических нагрузок административно-бытового комплекса;
- разработка схемы электроснабжения административно-бытового комплекса;
- расчет и выбор сечения проводов кабелей питающей, распределительной и групповой сети административно-бытового комплекса;
- выбор защитной и пусковой аппаратуры;
- расчет токов короткого замыкания;
- расчет заземления объекта проектирования;
- расчет молниезащиты объекта проектирования.
2 Расчетно-технологический раздел
2.1 Расчет общего освещения объекта проектирования
Освещение было рассчитано в каждом офисном помещение, раздевалках, конференц-залах, коридорах, холлах, санузлах и в других помещениях. На всех этажах административно-бытового корпуса предлагаем установить светодиодные светильники в зависимости от нормированной освещенности. Освещение рассчитываем по методу коэффициента использования.
Метод коэффициента использования светового потока применяется для расчета общего равномерного освещения горизонтальных поверхностей при светильниках любого типа.
Суть метода заключается в вычислении коэффициента для каждого помещения, исходя из основных параметров помещения и светоотражающих свойств отделочных материалов. Недостатками такого метода расчета являются высокая трудоемкость расчета. Таким методом производится расчет внутреннего освещения.
Освещение рассчитаем методом коэффициента использования светового потока.
Определяем площадь помещений S, м 2, по формуле
, (1)
где А – длина помещения, м;
В - ширина помещения, м.
Светотехнический расчет
По методическому пособию выбираем нормированную освещенность, тип светильника, коэффициент запаса, коэффициент z, стандартный световой поток и номинальную мощность лампы для каждого помещения.
Определяем расстояние от светильника до рабочей поверхности , м для каждого помещения по формуле
, (2)
где Нсв - высота свеса светильника, м;
Нрп - высота рабочей поверхности, м.
Определяем индекс помещения, для каждого помещения по формуле
. (3)
Определяем коэффициенты отражения потолка, стен и рабочей поверхности ( ) и коэффициент использования светового потока. Берем значения =70%, =50%, =20% и =50%, =30%, =10% в зависимости от назначения помещения.
Определяем число , шт, светильников для каждого помещения по формуле
. (4)
Коэффициент светового потока Иi определяется из справочных таблиц с учетом коэффициента отражения стен, потолка, пола и индекса помещения.
Определяем установочную мощность , Вт, каждого помещения
. (5)
В нашем проекте мы предлагаем установить светодиодные светильники серии UNIVERSAL, BAT и OD. Это светильники ARS/S UNI LED 600 4000K, BAT LED TUBE 600 110 4500K, OD LED 8 4000K. Светильники различаются размерами, формами, световым потоком, степенью защиты и другими светотехническими характеристиками. Они будут устанавливаться в зависимости от типа и назначения помещения. Все подробные характеристики каждого светильника указаны ниже.
Светильники ARS/S UNI LED 600 4000K будут установлены в помещениях с наибольшей нормированной освещенностью. Технические характеристики светильника сведены в таблицу 4.
Таблица 4 – Технические характеристики светильника ARS/S UNI LED 600 4000K
|
Параметры
|
Технические характеристики
|
|
Светильник
|
ARS/S UNI LED 600 4000K
|
|
Установка
|
Крепление на поверхность потолка.
|
|
Конструкция
|
Цельнометаллический сварной корпус из листовой стали, покрытый белой порошковой краской . Внутри корпуса установлены линейные светодиодные модули и драйвер.
|
|
Оптическая часть
|
Экранирующая решетка изготовлена из зеркального алюминия. Устанавливается в корпус скрытыми пружинами.
|
|
Тип светодиодов
|
NICHIA SMD
|
|
Цветовая температура
|
4000К
|
|
Индекс цветопередачи
|
80
|
|
Напряжение питания переменного тока, В
|
176264
|
|
Частота, Гц
|
50±0,01
|
|
Потребляемая мощность, Вт
|
32
|
|
Общий световой поток модуля, Лм
|
2700
|
|
Габаритные размеры, мм
|
625х610х78
|
|
Масса, кг
|
4,9
|
|
Тип кривой силы света
|
Д - косинусная
|
|
IP
|
20
|
Вид светильника ARS/S UNI LED 600 4000K представлен в соответствии с рисунком 3.

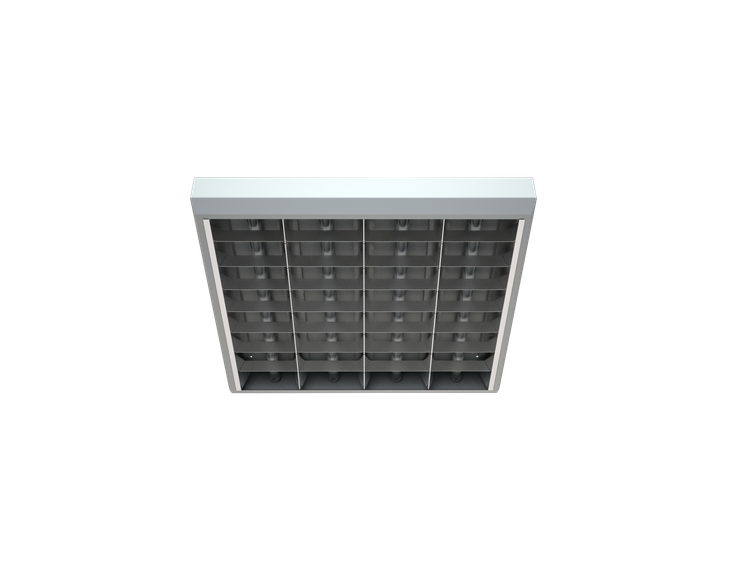

Рисунок 3 – Вид светильника ARS/S UNI LED 600 4000K
Данный светильник соответствует требованиям безопасности ГОСТ Р МЭК 60598-1-2011, ГОСТ Р МЭК 60598-2-1-2011, ГОСТ Р МЭК 60598-2-4-2012, требования ЭМС в соответствии ГОСТ Р 51317.3.2-2006, ГОСТ Р 51317.3.3-2008.
Преимущества светильника ARS/S UNI LED 600 4000K:
- экономия электроэнергии в 2 раза по сравнению с люминесцентными светильниками;
- не требует дополнительного обслуживания;
- не нуждается в специальной утилизации;
- отсутствие вредных для глаз пульсаций светового потока;
- рабочий ресурс светильника – более пятидесяти тысяч часов.
В помещения с наиболее низкой нормированной освещенность устанавливаем светильники BAT LED TUBE 600 110 4500K. Технические характеристики данного светильника сведены в таблицу 5.
Таблица 5 – Технические характеристики светильника BAT LED TUBE 600 110 4500K
|
Параметры
|
Технические характеристики
|
|
Светильник
|
BAT LED TUBE 600 110 4500K
|
|
Установка
|
Крепление на поверхность потолка или стены
|
|
Конструкция
|
Цельнометаллический корпус из листовой стали, покрытый белой порошковой краской, с торцевыми крышками из полимерного материала. В корпусе установлена пускорегулирующая аппаратура.
|
|
Источник света
|
LED
|
|
Рабочее напряжение, В
|
220
|
|
Потребляемая мощность, Вт
|
10
|
|
Общий световой поток модуля, Лм
|
1000
|
|
Габаритные размеры, мм
|
617х102х84
|
|
IP
|
20
|
Внешний вид светильника BAT LED TUBE 600 110 4500K представлен в соответствии с рисунком 4.

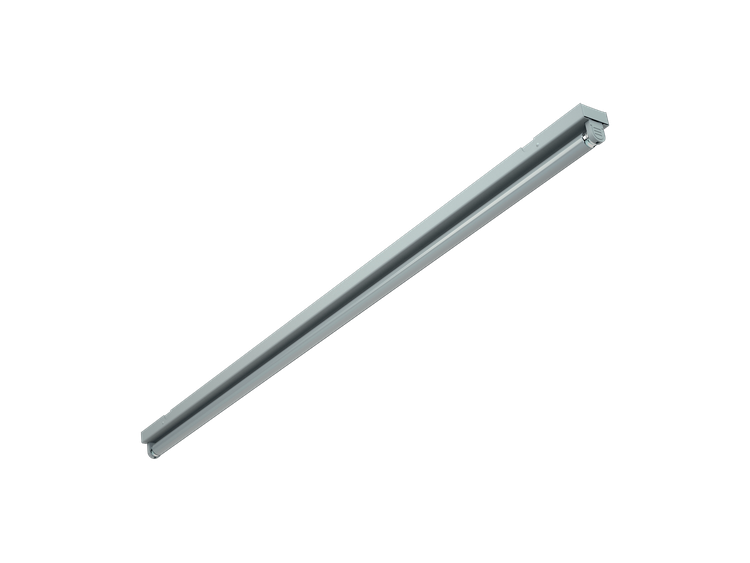

Рисунок 4 - Внешний вид светильника BAT LED TUBE 600 110 4500K
Достоинства:
- высокий индекс цветопередачи 80-92 Ra;
- экономичность лампы в 10 раз эффективнее, чем стандартные лампы накаливания;
- cрок службы светодиодных ламп в 50 раз больше, чем у лампы накаливания;
- лампа не содержит ртути и других вредных материалов и не требуют специальной утилизации.
В помещениях с повышенной влажность (душевые, санузлы) устанавливаем светильники OD LED 8 4000K с повышенной степенью защиты IP 65. Технические характеристики светильника сведены в таблицу 6.

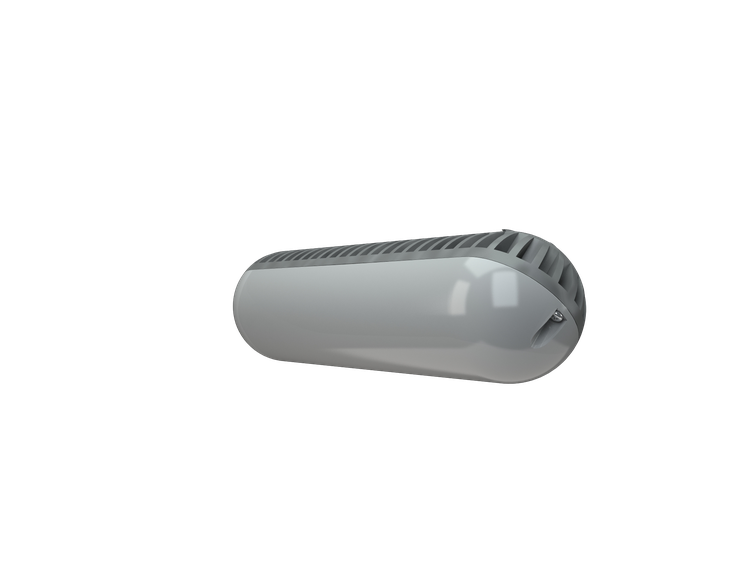

Таблица 6 – Технические характеристики светильника OD LED 8 4000K
|
Параметры
|
Технические характеристики
|
|
Светильник
|
OD LED 8 4000K
|
|
Установка
|
Крепление на поверхность потолка или стены в помещение или под навесом.
|
|
Конструкция
|
Изготовлен из литого под давлением алюминия, покрытый порошковой краской серого цвета.
|
|
Оптическая часть
|
Призматический рассеиватель из прозрачного материала
|
|
Цветовая температура
|
4000К
|
|
Индекс цветопередачи
|
80
|
|
Источник света
|
LED
|
|
Рабочее напряжение, В
|
220
|
|
Потребляемая мощность, Вт
|
8
|
|
Общий световой поток модуля, Лм
|
715
|
|
Габаритные размеры, мм
|
300х80
|
|
IP
|
65
|
Внешний вид светильника OD LED 8 4000K представлен в соответствии с рисунком 5.
Рисунок 5 - Внешний вид светильника OD LED 8 4000K
Все расчеты сведены в светотехническую ведомость которая представлена в таблице 7. В ней представлены размены помещения, рабочая высота, нормированная освещенность и другие светотехнические характеристики.
Таблица 7 – Светотехническая ведомость
|
№ пом.
|
СП
|
Нрi, м
|
Енормi, лк
|
Si, м2
|
ii
|
ui
|
Nсвi, ед
|
Рустi, Вт
|
|
101
|
BAT LED TUBE
|
3
|
50
|
6
|
0,3
|
34
|
2
|
20
|
|
102
|
ARS/S UNI LED
|
3
|
100
|
30
|
2
|
76
|
3
|
96
|
|
103
|
ARS/S UNI LED
|
3
|
150
|
15
|
0,5
|
34
|
4
|
128
|
|
104
|
BAT LED TUBE
|
3
|
50
|
3,4
|
0,3
|
34
|
1
|
10
|
|
105
|
OD LED
|
3
|
75
|
7,5
|
0,5
|
42
|
3
|
24
|
|
106
|
OD LED
|
3
|
75
|
7,5
|
0,5
|
42
|
3
|
24
|
|
107
|
ARS/S UNI LED
|
3
|
150
|
18,8
|
0,5
|
34
|
5
|
160
|
|
108
|
ARS/S UNI LED
|
3
|
150
|
5,4
|
0,5
|
34
|
2
|
64
|
|
109
|
ARS/S UNI LED
|
3
|
75
|
60
|
1
|
47
|
6
|
192
|
|
110
|
ARS/S UNI LED
|
3
|
100
|
30
|
2
|
76
|
2
|
64
|
|
111
|
ARS/S UNI LED
|
3
|
150
|
25,5
|
0,5
|
34
|
7
|
224
|
|
112
|
OD LED
|
3
|
75
|
10,5
|
0,5
|
42
|
4
|
32
|
|
113
|
OD LED
|
3
|
75
|
10,5
|
0,5
|
42
|
4
|
32
|
|
114
|
ARS/S UNI LED
|
1,8
|
300
|
15
|
1
|
57
|
5
|
160
|
|
115
|
ARS/S UNI LED
|
1,8
|
400
|
30
|
1,5
|
69
|
11
|
352
|
Продолжение таблицы 7
|
№ пом.
|
СП
|
Нрi, м
|
Енормi, лк
|
Si, м2
|
ii
|
ui
|
Nсвi, ед
|
Рустi, Вт
|
|
116
|
ARS/S UNI LED
|
1,8
|
300
|
15
|
1
|
57
|
5
|
160
|
|
117
|
ARS/S UNI LED
|
1,8
|
300
|
15
|
1
|
57
|
5
|
160
|
|
118
|
ARS/S UNI LED
|
1,8
|
400
|
30
|
1,5
|
69
|
11
|
352
|
|
119
|
BAT LED TUBE
|
3
|
50
|
2,3
|
0,3
|
34
|
1
|
10
|
|
2 этаж
|
|
201
|
ARS/S UNI LED
|
3
|
100
|
30
|
2
|
76
|
2
|
64
|
|
202
|
ARS/S UNI LED
|
1,8
|
300
|
15
|
1
|
57
|
5
|
160
|
|
203
|
ARS/S UNI LED
|
3
|
75
|
60
|
1
|
47
|
6
|
192
|
|
204
|
OD LED
|
3
|
75
|
10,8
|
0,5
|
42
|
4
|
32
|
|
205
|
ARS/S UNI LED
|
3
|
150
|
15
|
0,5
|
34
|
4
|
128
|
|
206
|
ARS/S UNI LED
|
3
|
100
|
15
|
2
|
76
|
2
|
64
|
|
207
|
ARS/S UNI LED
|
1,8
|
400
|
30
|
1,5
|
69
|
11
|
352
|
|
208
|
ARS/S UNI LED
|
1,8
|
300
|
15
|
1
|
57
|
5
|
160
|
|
209
|
ARS/S UNI LED
|
3
|
100
|
15
|
2
|
76
|
2
|
64
|
|
210
|
OD LED
|
3
|
75
|
10,4
|
0,5
|
42
|
4
|
32
|
|
211
|
ARS/S UNI LED
|
1,8
|
400
|
40
|
1,5
|
69
|
15
|
480
|
|
212
|
ARS/S UNI LED
|
1,8
|
300
|
15
|
1
|
57
|
5
|
160
|
|
213
|
ARS/S UNI LED
|
1,8
|
300
|
15
|
1
|
57
|
5
|
160
|
|
214
|
ARS/S UNI LED
|
1,8
|
400
|
30
|
1,5
|
69
|
11
|
352
|
|
215
|
BAT LED TUBE
|
3
|
50
|
4,4
|
0,3
|
34
|
1
|
10
|
|
3 этаж
|
|
301
|
ARS/S UNI LED
|
1,8
|
400
|
30
|
1,5
|
69
|
11
|
352
|
|
302
|
ARS/S UNI LED
|
1,8
|
300
|
15
|
1
|
57
|
5
|
160
|
|
303
|
ARS/S UNI LED
|
3
|
75
|
60
|
1
|
47
|
6
|
192
|
|
304
|
OD LED
|
3
|
75
|
10,8
|
0,5
|
42
|
4
|
32
|
|
305
|
ARS/S UNI LED
|
1,8
|
200
|
25,5
|
1
|
76
|
5
|
160
|
|
306
|
BAT LED TUBE
|
3
|
50
|
4,6
|
0,3
|
34
|
1
|
10
|
Продолжение таблицы 7
|
№ пом.
|
СП
|
Нрi, м
|
Енормi, лк
|
Si, м2
|
ii
|
ui
|
Nсвi, ед
|
Рустi, Вт
|
|
307
|
ARS/S UNI LED
|
1,8
|
300
|
15
|
1
|
57
|
5
|
160
|
|
308
|
ARS/S UNI LED
|
1,8
|
200
|
15
|
1
|
76
|
3
|
96
|
|
309
|
ARS/S UNI LED
|
1,8
|
300
|
15
|
1
|
57
|
5
|
160
|
|
310
|
ARS/S UNI LED
|
1,8
|
200
|
60
|
1
|
76
|
11
|
352
|
|
311
|
BAT LED TUBE
|
3
|
50
|
15
|
1
|
34
|
4
|
40
|
|
312
|
OD LED
|
3
|
75
|
7,5
|
0,5
|
42
|
3
|
24
|
|
313
|
OD LED
|
3
|
75
|
7,5
|
0,5
|
42
|
3
|
24
|
|
314
|
ARS/S UNI LED
|
1,8
|
300
|
15
|
1
|
57
|
5
|
160
|
|
315
|
ARS/S UNI LED
|
3
|
100
|
7,5
|
2
|
76
|
1
|
32
|
|
4 этаж
|
|
401
|
ARS/S UNI LED
|
3
|
100
|
60
|
2
|
76
|
4
|
128
|
|
402
|
ARS/S UNI LED
|
3
|
75
|
60
|
1
|
47
|
6
|
192
|
|
403
|
OD LED
|
3
|
75
|
10,8
|
0,5
|
42
|
4
|
32
|
|
404
|
ARS/S UNI LED
|
1,8
|
400
|
30
|
1,5
|
69
|
11
|
352
|
|
405
|
ARS/S UNI LED
|
1,8
|
400
|
30
|
1,5
|
69
|
11
|
352
|
|
406
|
ARS/S UNI LED
|
1,8
|
300
|
15
|
1
|
57
|
5
|
160
|
|
407
|
ARS/S UNI LED
|
1,8
|
300
|
15
|
1
|
57
|
5
|
160
|
|
408
|
OD LED
|
3
|
75
|
10,4
|
0,5
|
42
|
4
|
32
|
|
409
|
ARS/S UNI LED
|
1,8
|
400
|
30
|
1,5
|
69
|
11
|
352
|
|
410
|
ARS/S UNI LED
|
1,8
|
400
|
30
|
1,5
|
69
|
11
|
352
|
|
411
|
ARS/S UNI LED
|
1,8
|
400
|
30
|
1,5
|
69
|
11
|
352
|
|
412
|
BAT LED TUBE
|
3
|
50
|
4,6
|
0,3
|
34
|
1
|
10
|
2.2 Расчет эвакуационного освещения
Расчет эвакуационного освещения производим точечным методом. Этот метод позволяет определить освещенность любой точки на рабочей поверхности, как угодно расположенной в пространстве: горизонтально, вертикально или наклонно. Точечный метод также часто применяют в качестве проверочного расчета, когда необходимо оценить фактическое распределение освещенности на освещаемой поверхности. Однако точечный метод имеет существенный недостаток: не учитывает освещенность, создаваемую световым потоком, отраженным от стен и потолков, вследствие чего освещенность получается несколько заниженной.
Эвакуационное освещение предназначено для обеспечения эвакуации людей из административно бытового комплекса при авариях и отключении рабочего освещения; организуется в местах, опасных для прохода людей: на лестничных клетках, вдоль основных проходов. Минимальная освещенность на полу основных проходов и на ступеньках при эвакуационном освещении должна быть не менее 0,5 Лк.
Горизонтальную освещенность от аварийного светильника рассчитываем по формуле
Определяем между нормалью к рабочей поверхности, по формуле
, (6)
где d – проекция светильника до контрольной точки, м;
Определяем горизонтальную условную освещенность Е'ГА, Лк, для лампы в 100 Лм по формуле i
, (7)
где I=100 кд, сила света по направлению к выходу;
=68°, угол между нормалью к рабочей поверхности.
Определяем горизонтальную освещенность ЕГА, Лк, по формуле
, (8)
Результаты вычислений эвакуационного освещения на всех этажах кроме первого приведены в таблице 8.
Таблица 8 – Результаты вычислений эвакуационного освещения на всех этажах
|
Наименование помещения
|
tg
|
Е'ГА, Лк
|
ЕГА, Лк
|
ЕА, Лк
|
|
Коридор
|
2,5
|
0,4
|
1,08
|
2,16
|
В связи с тем что минимальная освещенность на полу основных проходов и на ступеньках при эвакуационном освещении должна быть не менее 0,5 Лк, а у нас 2,16 мы считаем что двух светильников нам хватит.
2.3 Разработка планировочного решения системы освещения
В проекте предусматривается общее рабочее, аварийное освещение. Аварийное освещение разделается на эвакуационное освещение и освещение безопасности.
Рабочее освещение помещений объекта осуществляется согласно схеме осветительной сети:
в рабочих помещениях, коридорах, санузлах, лестницах – потолочными светильниками с диодными лампами.
Эвакуационное освещение предусматривается в общих коридорах. При отключении рабочего освещения обеспечивает не менее 5% нормируемой освещенности рабочего освещения. В качестве эвакуационного освещения применяется часть светильников из числа светильников общего освещения, подключенных к секции АВР (автоматического включения резерва) в ГРЩ.
Рабочее и аварийное освещение выполняется, преимущественно, применением светильников с диодными лампами ( «Световые Технологии» ). Типы и количество светильников, место установки определено планировочным решением системы освещения.
Управление эвакуационным освещением лестничных клеток предусматривается централизованным, дистанционным или автоматическим.
Установка выключателей производится на высоте h=1100 мм от уровня чистого пола.
Арматура светильников выбрана с учетом эксплуатации в условиях окружающей среды. Выбор и размещение светильников обеспечивает нормируемые показатели освещенности в соответствии с СНиП 23-05-95.
Для создания равномерного освещения в помещениях использовано равномерное размещение светильников по площади прямоугольника. Освещенность в помещениях принята согласно СанПиН 2.2.1/2.1.1.1278-03.
Для расчета рабочего освещения используем Метод коэффициента использования светового потока.
Метод коэффициента использования светового потока применяется для расчета общего равномерного освещения горизонтальных поверхностей при светильниках любого типа.
Суть метода заключается в вычислении коэффициента для каждого помещения, исходя из основных параметров помещения и светоотражающих свойств отделочных материалов. Недостатками такого метода расчета являются высокая трудоемкость расчета. Таким методом производится расчет внутреннего освещения.
Расчет эвакуационного освещения произведен точечным методом. Этот метод позволяет определить освещенность любой точки на рабочей поверхности, как угодно расположенной в пространстве: горизонтально, вертикально или наклонно. Точечный метод также часто применяют в качестве проверочного расчета, когда необходимо оценить фактическое распределение освещенности на освещаемой поверхности. Однако точечный метод имеет существенный недостаток: не учитывает освещенность, создаваемую световым потоком, отраженным от стен и потолков, вследствие чего освещенность получается несколько заниженной.
Пример планировочного решения освещения первого этажа произведен в соответствии с рисунком 6.
Рисунок 6 - Планировочное решения освещения первого этажа
2.4 Подбор технологического и сантехнического оборудования административно-бытового комплекса
Для сотрудников административно-бытового комплекса произведен подбор технологического и сантехнического оборудования для более комфортной работы согласно СанПиН 2.2.4.548-96. Были выбраны кондиционеры, кулеры, сушилки в зависимости от типа и назначения помещения. Все данное оборудование его технические характеристики и показатели указаны ниже.
Кулер Ecomaster WL Oxylogic.
Технические характеристики Ecomaster WL Oxylogic приведены в таблице 9.
Таблица 9 - Технические характеристики Ecomaster WL Oxylogic
|
Технические характеристики
|
функции
|
|
Основные функции подаваемой воды
|
горячая вода;
холодная вода;
кислородная вода;
Extra Hot.;
|
|
Технические характеристики
|
функции
|
|
Система очистки воды
|
Многоступенчатая система фильтрации;
УФ-обеззараживания;
BioCote-антимикробное покрытие;
|
|
Безопасность
|
AquaStop-защита от внутренних протечек;
Защита от перелива воды из каплесборника;
Защита от ожогов;
|
|
Индикация функций
|
Дисплей;
Индикация температуры воды;
Service;
«Спящий» режим;
|
|
Дополнительные опции
|
Индивидуальный дизайн автомата
|
|
Технические характеристики
|
Габариты (ШхГхВ), см: 43х45х127;
Вес, кг: 39
Ресурс, л: 10000
Мощность нагрева, Вт: 1350
Мощность охлаждения, Вт: 132
Источник питания, В/Гц: 230/50
|
|
Стоимость, руб.
|
4500
|
|
Количество, шт.
|
8
|

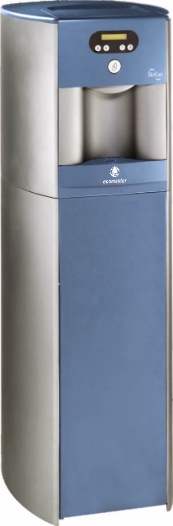

Внешний вид кулера Ecomaster WL Oxylogic приведен в соответствии с рисунком 7.
Рисунок 7 - Кулера Ecomaster WL Oxylogic
Сушилка для рук Electrolux EHDA/N-2500
