РАЗРАБОТКА ПЛАНА ЭВАКУАЦИИ И МЕР ПОЖАРНОЙ БЕЗОПАСНОСТИ НА ПРИМЕРЕ ГИМС МЧС

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ

Федеральное государственное бюджетное образовательное учреждение
высшего профессионального образования

«КУБАНСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ»

(ФГБОУ ВПО «КубГУ»)

Кафедра интеллектуальных информационных систем

ДОПУСТИТЬ К ЗАЩИТЕ В ГАК

Заведующий кафедрой

канд. физ.-мат. наук, доц.

____________К. И. Костенко

(подпись)

16 июня 2014 г.

ВЫПУСКНАЯ КВАЛИФИКАЦИОННАЯ (ДИПЛОМНАЯ) РАБОТА

РАЗРАБОТКА ПЛАНА ЭВАКУАЦИИ И МЕР ПОЖАРНОЙ БЕЗОПАСНОСТИ НА ПРИМЕРЕ ГИМС МЧС.

Работу выполнил А. Ю. Мирошниченко

(подпись, дата)

Факультет компьютерных технологий и прикладной математики

Специальность 280101 «Безопасность жизнедеятельности в техносфере»

Научный руководитель

д-р физ.-мат. наук, профессор А. В. Смирнова

(подпись, дата)

Нормоконтролер

ассистент А. П. Лебедева

(подпись, дата)

Краснодар 2014
РЕФЕРАТ

Дипломная работа 38 с., 2 рис., 1 табл., 7 источников, 2 прил.

ЗДАНИЕ ГИМС МЧС, ПОЖАРНАЯ БЕЗОПАСНОСТЬ, РАЗРАБОТКА ПЛАНА ЭВАКУАЦИ, РАСЧЕТ ВРЕМЕНИ ЗАТРАЧЕННОЕ НА ЭВАКУАЦИЮ ВСЕХ ЛЮДЕЙ В ЗДАНИИ, ОБУЖЕНИЕ ПЕРСОНАЛА МЕРАМ ПОЖАРНОЙ БЕЗОПАСНОСТИ, РАСКЛЕЙКА ПРЕДУПРЕЖДАЮЩИХ ЗНАКОВ.

Объектом исследования являются: разработка плана эвакуации и мер пожарной безопасности на примере ГИМС МЧС.

В процессе работы проводились: оценка здания ГИМС МЧС, анализировалась вероятность воздействий на людей опасных факторов пожара, прогнозировалось их поведение в условиях пожара и продолжительность эвакуации.

В результате разработки были определены условия безопасной эвакуации людей из здания и рассчитаны параметры безопасной эвакуации.

Так же была доработана инструкция о мерах пожарной безопасности, производилась расклейка предупреждающих знаков, замена огнетушителей, так же были проведён дополнительный инструктаж с работниками по ОТ и ПБ.

СОДЕРЖАНИЕ

Введение..................................................................................................................3

1 Постановка задачи...............................................................................................5

2 Эвакуационные выходы и пути .........................................................................6

3 Особенности движения людей при эвакуации ................................................7

3.1 В нормальных условиях................................................................................7

3.2 При вынужденной эвакуации.......................................................................7

3.3 Опасные факторы пожара.............................................................................8

4 Системы оповещения и управления эвакуацией людей при пожарах в зданиях и сооружениях.....................................................................................9

5 Оценка здания ГИМС МЧС..............................................................................10

5.1 Расчет эвакуации людей..............................................................................11

5.2 Результат расчётов.......................................................................................14

6 Основные требования пожарной безопасности на рабочем месте...............16

6.1 Противопожарный режим и его установление.........................................19

6.2 Система оповещения работников о пожаре..............................................21

6.3 Первичные средства пожаротушения........................................................24

7 Пожарная безопасность на рабочем месте.....................................................28

7.1 Порядок проведения инструктажа по пожарной безопасности.............29

7.2 Обязанности и действия работников при пожаре:..................................30

7.3 Инструкция о мерах пожарной безопасности..........................................30

7.4 Порядок действий при пожаре..................................................................31

Заключение...........................................................................................................33

Список использованных источников.................................................................34

Приложение А Инструкция о мерах пожарной безопасности для офисов....35

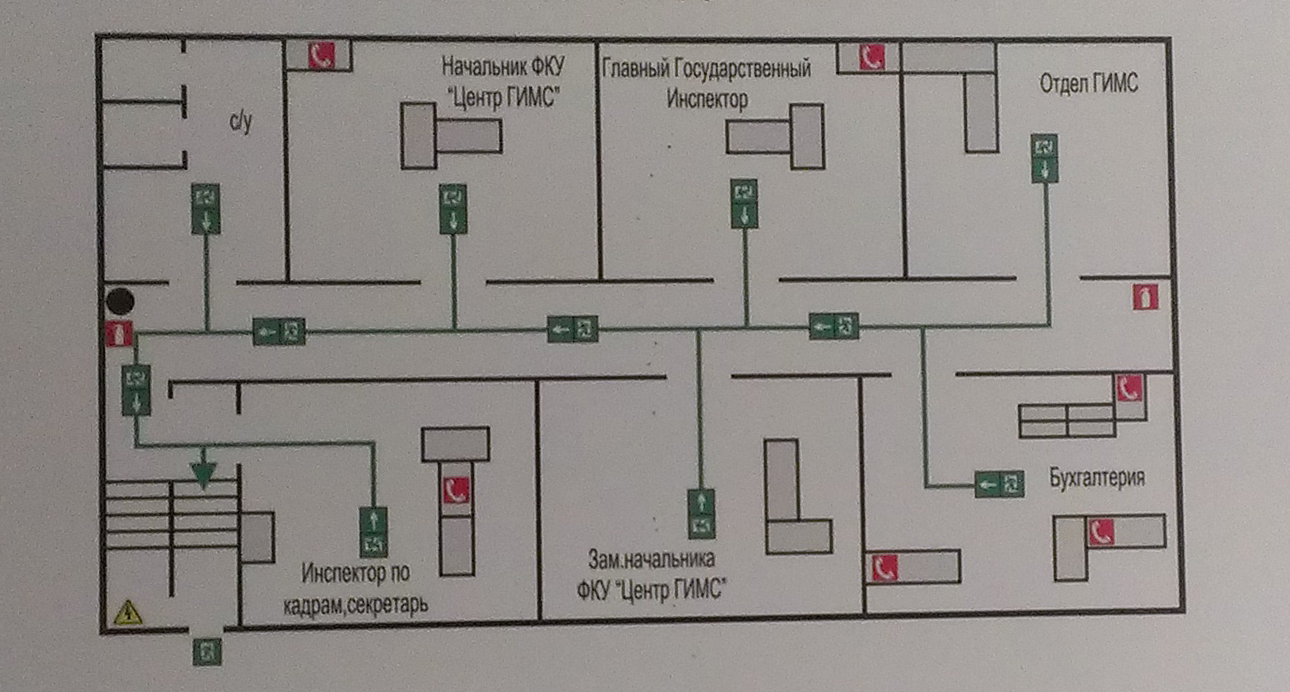

Приложение Б План эвакуации..........................................................................38

ВВЕДЕНИЕ

Эвакуация людей представляет собой процесс организованного самостоятельного движения людей наружу из помещений, в которых имеется возможность воздействия на них опасных факторов пожара.

Эвакуация осуществляется по путям эвакуации через эвакуационные выходы.

Анализ причин гибели и травмирование людей при пожарах показывают, что основные направления обеспечения безопасности людей - своевременная эвакуация людей, которые должны покинуть здание раньше, чем возникнет опасность для их жизни. Большое значение имеют конструктивные и объемно-планировочные решения эвакуационных выходов и путей, обеспечивающие свободное, без препятствий, задержек и нарушений нормального ритма движения эвакуирующихся.

Как показывает практика, только техническими решениями обеспечить безопасность людей на случай пожара невозможно. Многое зависит от оперативных действий администрации.

Обязательное требование нормативных документов - оборудование зданий с массовым пребыванием людей системами оповещения и управления эвакуацией (СОУЭ), разработка планов эвакуации, инструкций о мерах пожарной безопасности.

При этом планы эвакуации должны практически отрабатываться с обслуживающим персоналом не менее, чем один раз в год совместно с подразделениями пожарной охраны.

Для беспрепятственного движения людей необходимо выполнить следующие условия:

Двери на путях эвакуации должны открываться по направлению выхода из здания;

Устройство раздвижных, вращающихся дверей, турникетов на путях эвакуации не допускается;

Ширину дверных проемов при входе в лестничную клетку рассчитывают по числу эвакуирующихся с этажа зданий;

Наружные двери при выходе из лестничных клеток не должны быть меньше ширины марша;

Наружные эвакуационные двери зданий не должны иметь запоров, которые не могут быть открытыми изнутри без ключа;

Коридоры должны иметь естественное освещение;

Не допускается отделка путей эвакуации горючими и полимерными материалами и устройство шкафов, кладовок;

Проектировать коридоры следует без местных сужений, тупиков, выступающих конструкций;

В местах перепада высот устраивают пандусы.

Эвакуация людей зависит от плотности людских потоков.

1 Постановка задачи

В данной учебной работе поставлена задача разработки плана эвакуации, расчёт эвакуации людей. Будут выявлены опасные факторы пожара, знакомство с системами оповещения.

Задачи дипломной работы поставлены следующие:

изучение теории;
оценка здания;
выявление опасных факторов;
расчёт эвакуации людей;
действия работников на рабочем месте;
написание инструкции по мерам пожарной безопасности.

2 Эвакуационные выходы и пути

В соответствии СНиП 21-01-97 п. 6.9 эвакуационными выходами являются, если они ведут:

а) Из помещений первого этажа наружу:

непосредственно;
через коридор;
через лестничную клетку;
через коридор и лестничную клетку.

б) Из помещений второго этажа:

непосредственно в лестничную клетку;
в коридор, ведущий непосредственно в лестничную клетку;
в холл (фойе), имеющий выход непосредственно в лестничную клетку.

в) В соседнее помещение на том же этаже обеспеченное выходами, указанными в «ВлаВ» и ВлбВ».

Выход из подвалов и цокольных этажей, являющимися эвакуационными, как правило, следует предусматривать непосредственно наружу обособленных от общих лестничных клеток здания.

3 Особенности движения людей при эвакуации

Примером рассмотрения может служить офисное здание с пребыванием людей.

3.1 В нормальных условиях

По окончанию работы движение людей начинается не одновременно:

часть заканчивает работу;
часть идет к гардеробу;
часть ожидает сотрудников.

Таким образом движение в проходах и на лестницах регулируется разумной волей людей.

Психологический фактор преобладает над физическим, давление в потоке отсутствует, а плотность людских потоков в проходах и соответствующие им скорости движения являются величинами произвольными и могут колебаться.

3.2 При вынужденной эвакуации

Процесс эвакуации начинается одновременно, при всём этом плотности потоков в пределах проходов, как по ширине проходов, так и по их длине считаются практически одинаковыми.

Часть людей проявляют физические усилия для ускорения движения. В связи с этим плотности потоков достигают предельных значений.

При наличии препятствий для движения, энергия движения расходуется на уплотнение человеческих тел до физического предела и получения травм до смертельных.

При этом надо иметь ввиду, что люди устремляются при вынужденной эвакуации не рассредоточено по всем имеющимся выходам, а в ближайшие, что резко увеличивается людской поток.

Кроме этого часть эвакуирующихся, находящихся в середине потока, не в состоянии изменить направление движения и вынуждена пассивно следовать за общим потоком.

3.3 Опасные факторы пожара

Крайне негативное действие при эвакуации оказывают опасные факторы пожара:

температура, при t >1000С возможна потеря сознания и через несколько минут - гибель. Получение ожогов на поверхности тела боле 30% опасно для жизни человека;
- выделение токсичных продуктов горения при пожарах в зданиях с применением полимерных и синтетических материалов.

Основной причиной гибели людей при пожарах является наличие в воздухе и отравление оксидом углерода, так он в 200 раз лучше реагирует с кровью, чем кислород, поэтому наступает кислородное голодание;

Концентрация оксида углерода 0,5% вызывает смертельное отравление через 20 мин.

потеря видимости в следствии задымления;
- понижение концентрации кислорода.

При уменьшении концентрации кислорода на 3% замедляются двигательные функции организма. Опасной считается концентрация кислорода 14%.

4 Системы оповещения и управления эвакуацией людей при пожарах в зданиях и сооружениях

Основные требования изложены в НПБ-104-03.

Система оповещения и управления эвакуацией (СОУЭ) - комплекс организационных мероприятий и технических средств, предназначенный для своевременного сообщения людям информации о возникновении пожара и необходимости и путях эвакуации.

Оповещение и управление эвакуацией людей при пожаре осуществляется:

подачей звуковых и (или) световых сигналов во все помещения;
- трансляцией текстов о необходимости эвакуации;
- размещением эвакуационных знаков безопасности на путях эвакуации;
- включением эвакуационного освещения;
- дистанционным открыванием дверей эвакуационных выходов.

СОУЭ должна включаться от импульса, формируемого автоматической установкой пожарной сигнализации или пожаротушения.

СОУЭ должна функционировать в течении времени, необходимого для завершения эвакуации людей из здания.

Оповещатели не должны иметь регуляторов громкости и должны подключаться к сети без разъемных устройств.

Электропитание СОУЭ должно осуществляться от резервного источника питания, а коммуникации допускается проектировать совмещениями с радиотрансляционной сетью здания.

5 Оценка здания ГИМС МЧС

Эвакуационные пути и выходы содержатся свободными. Они ничем не загромождены и в случае возникновения пожара обеспечат безопасность во время эвакуации всех людей находящихся в помещении здания. Количество и размеры эвакуационных выходов из здания и помещений, их конструктивные и планировочные решения, условия освещенности, обеспечение незадымляемости, протяженность путей эвакуации соответствуют строительным нормам.

В помещениях имеющих один эвакуационный выход размещается 21 человек. Двери на путях эвакуации открываются по направлению выхода из помещения. Двери с устройством открывания внутрь используются только в санузлах.

Ковры, ковровые дорожки и другие покрытия полов в помещениях с массовым пребыванием людей надежно прикреплены к полу и являются малотоксичными продуктами горения, а также имеют умеренную дымообразующею способность.

Лестничная площадка имеют исправные ограждения с поручнями, которые не уменьшают установленную строительными нормами ширину лестничных маршей и площадок. В лестничных клетках установлены приборы пожаротушения.

Лестничная клетка, внутренние открытые и наружные лестницы, коридоры, проходы и другие пути эвакуации обеспеченны эвакуационным освещением. Светильники эвакуационного освещения включаются с наступлением сумерек при пребывании в здании людей. Пути эвакуации, которые не имеют естественного освещения, постоянно освещаются электрическим светом.

В здании нигде не обнаружено на путях эвакуации порогов, выступов, турникетов, вращающихся дверей, а также других устройств, препятствующих свободной эвакуации людей, не наблюдается загромождение путей эвакуации.

После эвакуации из здания сотрудники отправляются на специальную площадку, которая удалена от опасной зоны.

В случае если эвакуационные выходы будут не пригодны для выхода из помещения, проводят спасательные меры через окна, которые не имеют решеток.

В здании в доступных местах установлены огнетушители с указаниями их местоположения.

5.1 Расчет эвакуации людей

Расчетное время эвакуации людей из помещений и зданий устанавливается по расчету времени движения одного или нескольких людских потоков через эвакуационные выходы от наиболее удаленных мест размещения людей.

При расчете весь путь движения людского потока подразделяется на участки (проход, коридор, дверной проем, лестничный марш, тамбур) длиной l i и шириной b i . Начальными участками являются проходы между рабочими местами, оборудованием, рядами кресел и т. п.

При определении расчетного времени длина и ширина каждого участка пути эвакуации принимаются по проекту. Длина пути по лестничным маршам, а также по пандусам измеряется по длине марша. Длина пути в дверном проеме принимается равной нулю. Проем, расположенный в стене толщиной более 0,7 м, а также тамбур следует считать самостоятельным участком горизонтального пути, имеющим конечную длину l i .

Расчетное время эвакуации людей ( t р ) следует определять как сумму времени движения людского потока по отдельным участкам пути t i ( по формуле

tp =t1+ t 2+ t 3 +, ..., t i,, (1)

где t 1 - время движения людского потока на первом (начальном) участке, мин;

t 2 , t 3 ,..., t i - время движения людского потока на каждом из следующих после первого участка пути мин.

Время движения людского потока по первому участку пути ( t 1 ), мин, вычисляют по формуле

t1 = l1 / v1 , (2)

где l1 - длина первого участка пути, м;

v1 , - значение скорости движения людского потока по горизонтальному пути на первом участке, определяется по табл. 1 в зависимости от плотности D, м/мин.

Плотность людского потока ( D 1 ) на первом участке пути, м2/м 2, вычисляют по формуле

D1 = N1 / l1b1 , (3)

где N1 - число людей на первом участке, чел.;

b1 , - ширина первого участка пути, м.

Скорость v1 движения людского потока на участках пути, следующих после первого, принимается по табл. 1 в зависимости от значения интенсивности движения людского потока по каждому из этих участков пути, которое вычисляют для всех участков пути, в том числе и для дверных проемов, по формуле

qi = qi-1 bi-1 / bi , (4)

где bi , bi-1 - ширина рассматриваемого i - гo и предшествующего ему участка пути, м;

qi , qi-1 - значения интенсивности движения людского потока по рассматриваемому i -му и предшествующему участкам пути, м/мин, значение интенсивности движения людского потока на первом участке пути (q = qi -1), определяемое по таблице 1 по значению D1 установленному по формуле (3).

Таблица 1 – Плотность потока

Плотность потока D, м2/м2	Горизонтальный путь	Дверной проем интенсивность q, м/мин	Лестница вниз	Лестница на вверх
	Скорость y, м/мин	Интенсивность q, м/мин		Скорость y, м/мин	Интенсивность q, м/мин	Скорость y, м/мин	Интенсивность q, м/мин
0,01	100	1	1	100	1	60	0,6
0,05	100	5	5	100	5	60	3
0,1	80	8	8,7	95	9,5	53	5,3
0,2	60	12	13,4	68	13,6	40	8
0,3	47	14,1	16,5	52	16,6	32	9,6
0,4	40	16	18,4	40	16	26	10,4
0,5	33	16,5	19,6	31	15,6	22	11
0,7	23	16,1	18,5	18	12,6	15	10,5
0,8	19	15,2	17,3	13	10,4	13	10,4
0,9 и более	15	13,5	8,5	8	7,2	11	9,9

Замечание к расчету:

Значение времени начала эвакуации t н.э. для зданий (сооружений) без систем оповещения вычисляют по результатам исследования поведения людей при пожарах в зданиях конкретного назначения.

При наличии в здании системы оповещения о пожаре значение времени задержки начала эвакуации t н.э. принимают равной времени срабатывания системы с учетом ее инерционности. При отсутствии необходимых исходных данных ... в зданиях (сооружениях) без систем оповещения величину t н.э. следует принимать равной 0.5 мин для этажа пожара и 2 мин - для вышележащих этажей. Если местом пожара является зальное помещение, где пожар может быть обнаружен одновременно всеми находящимися в нем людьми, то t н.э. допускается принимается равным нулю" (ГОСТ 12.1.004-91 (с.16)).

5.2 Результат расчетов

Исходя из формулы (3) рассчитываем плотность людского потока

D1=5/20=0,25

D2=5/40=0,125

q1 = 24 / 2=12

q1 = 27,2 / 2=13,6

Время движения людского потока по формуле (2)

t1=10/60=0.17

t2=15/60=0.25

t3=20/80=0.25

t4=25/80=0.3

Расчетное время эвакуации людей ( t р ) определяем как сумму времени движения людского потока по отдельным участкам пути.

В результате расчета времени на эвакуацию людей, можно сделать вывод о том что эвакуация занявшая 1 минуту будет безопасна для персонала. При правильных действиях при пожаре, людям находящимся в здании не будет причинен вред здоровью.

6 Основные требования пожарной безопасности на рабочем месте

На объекте и прилегающей территории должна быть обеспечена безопасность для жизни и здоровья людей при пожаре, а также разработаны инструкции о мерах пожарной безопасности для каждого взрывоопасного и пожароопасного участка.

На каждом объекте должен быть установлен соответствующий пожарный режим.

Здания, помещения объекта должны быть оборудованы противопожарными системами и установками (противодымной защиты, средствами пожарной автоматики, системами противопожарного водоснабжения), средствами пожаротушения по нормам и правилам, установленным соответствующими разделами технического регламента пожарной безопасности.

Во всех помещениях объекта на видных местах должны быть вывешены таблички с указанием номера телефона вызова пожарной охраны.

На объектах, при единовременном нахождении в них более 10 человек, должны быть разработаны и вывешены на видных местах планы (схемы) эвакуации людей в случае пожара, а также предусмотрена система (установка) оповещения людей о пожаре.

На объекте с массовым пребыванием людей (50 человек и более) в дополнение к схематическому плану эвакуации людей при пожаре должна быть разработана инструкция, определяющая действия персонала по обеспечению безопасной и быстрой эвакуации людей, по которой, не реже одного раза в полугодие, должны проводиться практические тренировки задействованного для эвакуации персонала.

Для объектов, работающих в круглосуточном режиме, в инструкциях должны предусматриваться два варианта действий: в дневное и ночное время.

Руководитель объекта должен назначить лиц, ответственных за пожарную безопасность в зданиях, помещениях, отделах.

Временные строения должны располагаться от зданий и сооружений на расстоянии не менее 15 м (кроме случаев, когда по другим нормам требуется больший противопожарный разрыв). Противопожарные разрывы не должны использоваться для складирования тары, различных товаров, а также для стоянки автотранспорта.

Проезды и подъезды к объектам, наружным пожарным лестницам и водоисточникам, используемым для целей пожаротушения, должны быть всегда свободными для проезда пожарной техники, содержаться в исправном состоянии (не иметь рытвин, ям), а зимой - быть очищены от снега, льда.

Территория автостоянок должна своевременно очищаться от горючих отходов, мусора, тары, опавших листьев, сухой травы. Горючие отходы и мусор, опавшие листья собираются в контейнеры и мусоросборники, размещенные на специально выделенных и оборудованных площадках. Площадки с мусоросборниками должны быть удалены от окон и дверей помещения не менее, чем на 20 м.

Прилегающая к объекту территория должна иметь наружное освещение в темное время суток, позволяющее определить места нахождения пожарных гидрантов, наружных пожарных лестниц и места размещения пожарного инвентаря, а также подъезды к входу в здание объекта. Места размещения средств пожарной безопасности должны быть обозначены знаками пожарной безопасности.

На территории объекта не разрешается оставлять на открытых площадках тару с легковоспламеняющимися и горючими жидкостями, а также баллоны со сжатыми и сжиженными газами, разведение костров, сжигание отходов и тары.

Курение разрешается только в специально отведенных и оборудованных местах, обозначенных знаками пожарной безопасности.

Нарушения огнезащитных покрытий (штукатурки, специальных красок, лаков, обмазок и т.п., включая потерю и ухудшение огнезащитных свойств) строительных конструкций, горючих отделочных и теплоизоляционных материалов должны немедленно устраняться.

Отработанные (пропитанные) в соответствии с нормативными требованиями деревянные конструкции и ткани по истечении сроков действия обработки (пропитки) и, в случае потери огнезащитных свойств составом, должны обрабатываться (пропитываться) повторно.

Состояние огнезащитный обработки (пропитки) должно проверяться не реже двух раз в год.

Наружные пожарные лестницы и ограждения на крышах объектов должны содержаться в исправном состоянии и, не реже 1 раза в 5 лет, подвергаться эксплутационным испытаниям.

В помещениях с одним эвакуационным выходом одновременно пребывание 50 человек и более не допускается, а в зданиях IV и V степени огнестойкости, одновременное пребывание 50 и более человек допускается только в помещениях первого этажа.

В зданиях и сооружениях запрещается:

хранение и применение в подвалах и цокольных этажах ЛВЖ и ГЖ, взрывчатых веществ, баллонов с газом и т.д.;
использовать чердаки, технические этажи, венткамеры для организации производственных участков, мастерских, а также хранения продукции, оборудования, мебели и других предметов;
размещать в лифтовых холлах кладовые, киоски, ларьки и т.д.;
устраивать склады горючих материалов и мастерские, размещать иные хозяйственные помещения в подвалах и цокольных этажах, если вход в них не изолирован от общих лестничных клеток;
уменьшать зоны действия автоматической пожарной сигнализации или автоматической системы пожаротушения;
загромождать мебелью, оборудованием, другими предметами двери, люки на балконах и лоджиях, переходы в смежные секции и выходы на наружные эвакуационные лестницы;
проводить уборку помещений и стирку одежды с применением бензина, керосина и других ЛВЖ и ГЖ, а также производить отогревание замерзших труб паяльными лампами и другими способами с применением открытого огня;
оставлять неубранным промасленный обтирочный материал;
оставлять без присмотра электронагревательные приборы;
использовать нестандартные предохранители;
пользоваться неисправными электроприборами и контрольно-измерительными приборами.

6.1 Противопожарный режим и его установление.

Под противопожарным режимом следует понимать: совокупность определенных мер и требований пожарной безопасности, заранее установленных для объекта или отдельного помещения и подлежащих обязательному выполнению всеми работающими там лицами.

Противопожарный режим устанавливается правилами, инструкциями или приказами и распоряжениями руководителя объекта.

Основная его цель – недопущение пожаров от курения, небрежного обращения с огнем, неосторожного ведения огневых работ, невыключенных нагревательных приборов и других аналогичных причин. Кроме того, противопожарный режим охватывает и такие профилактические меры, как содержание проходов и путей эвакуации, тщательная уборка помещений и рабочих мест, установление и соблюдение норм хранения в цехах, складах и других помещениях материалов, сырья и готовой продукции, а также осмотр и закрытие помещений после окончания работы.

Для территорий промышленных предприятий и складов режимные меры должны определять также порядок хранения материалов на открытых площадках, места стоянки автотранспорта, содержание в хорошем состоянии водоисточников, дорог, проездов и подступов к зданиям и сооружениям, а также недопущение хранения или складирования горючих материалов в противопожарных разрывах.

Меры противопожарного режима, как правило, не требуют значительных материальных затрат, их выполнение зависит в основном от администрации предприятия.

Такие режимные профилактические меры, как оборудование мест для курения, установка металлических ящиков для хранения промасленных тряпок и горючих отходов, устройство рубильников (выключателей) для обесточивания электроустановок, ежедневная уборка помещений от пыли и горючих отходов, соблюдение мер предосторожности при пользовании нагревательными приборами, тщательный осмотр помещений после окончания работы, могут быть самостоятельно выполнены администрацией и обслуживающим персоналом цеха, мастерской, лаборатории или склада.

Работники госпожнадзора должны, в первую очередь, требовать от руководителей объектов установления и соблюдения противопожарного режима:

разработки и изучения со всеми работающими правил и инструкций по пожарной безопасности;
изданию приказов и распоряжений по противопожарному режиму и контролю за их выполнением рабочими и служащими;
запрещение курения и применение открытого огня в местах, опасных в пожарном отношении.

Руководители организаций устанавливают на своих объектах соответствующий пожарной безопасности противопожарный режим, в том числе:

определяют места для курения и порядок их оборудования;
определяют места и допустимое количество единовременно находящегося в помещениях сырья, полуфабрикатов и готовой продукции;
устанавливают порядок уборки горючих отходов и пыли, хранения промасленной спецодежды;
определяют порядок обесточивания электрооборудования в случае пожара и по окончании рабочего дня;
регламентируют:
порядок проведения временных огневых и других пожароопасных работ;
порядок осмотра и закрытия помещений после окончания работы;
действия работников во время пожара;
определяют порядок и сроки прохождения противопожарного инструктажа и занятий по пожарно-техническому минимуму, а также назначают ответственных за их проведение.

6.2 Система оповещения работников о пожаре

Системы оповещения о пожаре должны обеспечивать в соответствии с планами эвакуации передачу сигналов оповещения одновременно по всему зданию или выборочно в отдельные его части (этажи, секции и т.п.).

В лечебных и детских дошкольных учреждениях, а также спальных корпусах школ-интернатов, оповещаются только обслуживающий персонал.

Порядок использования систем оповещения должен быть определен в инструкциях по их эксплуатации в планах эвакуации с указанием лиц, которые имеют право приводить системы в действие.

В зданиях, где не требуются технические средства оповещения людей о пожаре, руководитель объекта должен определить порядок оповещения о пожаре и назначить ответственных за это лиц.

Оповещение о пожаре обеспечивается звуковой, световой и громкоговорящей сигнализацией.

Оповещатели (звуковой, световой или комбинированный) размещаются у эвакуационных выходов, в коридорах и на рабочих местах.

Оповещатели (громкоговорители) должны быть без регулятора громкости и подключены к сети без разъемных устройств.

При обеспечении надежности для передачи текстов оповещения и управления эвакуацией допускается использовать внутренние радиотрансляционные сети и другие сети вещания, имеющиеся на объекте.

В большинстве общественных зданий и на многих промышленных предприятиях внедряют системы экстренного оповещения людей о возникшем пожаре. Такие системы предусматривают в гостиницах, общежитиях, спортивных сооружениях, торговых центрах и универмагах, культурно-зрелищных и лечебно-профилактических учреждениях, школах, а также в административных учреждениях, размещенных в высотных домах.

Для оповещения людей о пожаре используют как внутренние радиотрансляционные сети, так и специальные установки оповещения.

В общежитиях, школах и других учреждениях могут использоваться также звуковые сигналы и звонки.

Основными элементами установок оповещения являются магнитофон с заранее записанными на магнитную ленту текстами оповещения, усилитель, устройство выходной коммутации, распределительная проводная сеть и звуковые колонки или динамики.

Установки располагают таким образом, чтобы по ним можно было одновременно оповестить людей, находящихся как в здании или сооружении, так и в опасной и смежной с ней зонах по горизонтали и вертикали.

Для повышения надежности оповещения людей о пожаре основную установку оповещения дублируют звуковыми или световыми сигналами.

Администрация объекта определяет круг лиц, которые могут принять решение о включении установки оповещения о пожаре. Перед включением установки ответственное лицо обязано убедиться в возникновении пожара и опасности людям.

Текст оповещения передают до тех пор, пока не будет устранена опасность для жизни и здоровья людей.

Для записи текстов оповещения на магнитофонную ленту подбирают дикторов с хорошо поставленным голосом, обладающим успокаивающим звучанием и четкой дикцией. Продолжительность текста не должна превышать 2-х минут.

В зданиях, предназначенных для размещения иностранных гостей, текст оповещения о пожаре передается на русском, английском, французском и немецком языках.

При отсутствии установок оповещения о пожаре администрация объекта отрабатывает с обслуживающим персоналом их действия при оповещении о пожаре и эвакуации людей.

В зданиях и сооружениях с круглосуточным пребыванием людей, относящихся к категории маломобильных (инвалиды с поражением опорно-двигательного аппарата, людей с недостатками зрения и дефектами слуха, а также лица преклонного возраста и временно нетрудоспособные), должно быть обеспечено своевременное получение доступной и качественной информации о пожаре, включающей дублирующую световую, звуковую и визуальную сигнализацию, подключенную к системе оповещения людей о пожаре.

Световая, звуковая и визуальная информирующая сигнализация должна быть предусмотрена в помещениях, посещаемых данной категорией лиц, а также у каждого эвакуационного, аварийного выхода и на путях эвакуации.

Световые сигналы в виде светящихся знаков должны включаться одновременно со звуковыми сигналами. Частота мерцания световых сигналов должна быть не выше 5 Гц. Визуальная информация должна располагаться на контрастном фоне с размерами знаков соответствующими расстоянию рассмотрения.

Обслуживающий персонал таких организаций должен пройти специальное обучение по проведению эвакуации лиц, относящихся к категории маломобильных, по программам согласованным с ГПС.

6.3 Первичные средства пожаротушения.

Здания и помещения должны быть обеспечены первичными средствами пожаротушения. Для их размещения на территории предприятий устанавливают специальные щиты. На щитах размещается следующий ручной пожарный инвентарь: ломы, багры, топоры, ведра. Рядом со стендом устанавливается ящик с песком и лопатами, а также бочка с водой емкостью 200-250 литров.

Ломы, багры, топоры должны быть хорошо заточены. Угол заточки фаски ломов и багров рекомендуется 65-70 градусов, топоров - 45-50. При пожаре ломы, багры, лопаты, топоры применяют для разборки деревянных конструкций. Лом сильным ударом вводят между досок, после чего, работая им, как рычагом, отрывают доски пола или перегородки. Если огонь проник в междуэтажное перекрытие, штукатурку отбивают кольцом багра.

Топор применяют для перерубания досок, конструктивных элементов, открывания дверей.

Кошма предназначена для изоляции очага горения от доступа воздуха. Горящий предмет следует быстро накрыть кошмой, стремясь лучше изолировать от доступа воздуха и держать до полного прекращения горения. Для тушения пожаров внутри зданий используют противопожарные водопроводы, снабженные пожарными кранами. Пожарный кран имеет пожарный рукав (длиной до 20 м.) и ствол. Подступы к пожарным кранам должны быть свободными. Пожарный рукав должен храниться присоединенным к крану и стволу. Рукав скатывается в скатку (круг) или укладывается в гармошку. Шкафчик для хранения пожарного рукава должен быть закрыт снаружи на задвижку и опломбирован. Работу крана нужно периодически проверять. Для этого отсоединяют рукав, под кран ставят ведро и открывают кран. Рукав для соединения с пожарным краном и стволом имеет с обоих концов специальные гайки. Для плотного соединения гайки снабжены резиновыми прокладками.

Надежными первичными средствами тушения пожаров до прибытия подразделений пожарной охраны являются огнетушители. Огнетушители по виду огнетушащего вещества подразделяются на химические пенные, воздушно-пенные, углекислотные, порошковые.

Выбирая огнетушитель, необходимо учитывать соответствие его температурного диапазона применения возможным климатическим условиям эксплуатации огнетушителя на защищаемом объекте.

Огнетушители должны вводиться в эксплуатацию в полностью заряженном и работоспособном состоянии. Они должны находиться на отведенных им местах в течение всего времени их эксплуатации. Каждый огнетушитель, установленный на объекте, должен иметь порядковый номер, и на него должен быть заведен специальный паспорт. Учет проверки наличия и состояния огнетушителей следует вести в специальном журнале.

При необходимости ремонта или перезарядки огнетушителей они должны быть заменены на соответствующее количество однотипных заряженных огнетушителей.

Огнетушители следует располагать на защищаемом объекте таким образом, чтобы они были защищены от воздействия прямых солнечных лучей, тепловых потоков, механических воздействий и других неблагоприятных факторов (вибрация, агрессивная среда, повышенная влажность и т.д.). Они должны быть хорошо видны и легко доступны в случае пожара. Предпочтительно размещать огнетушители вблизи мест наиболее вероятного возникновения пожара, вдоль путей прохода, а также - около выхода из помещения. Огнетушители не должны препятствовать эвакуации людей во время пожара.

В помещениях, насыщенных производственным или другим оборудованием, заслоняющим огнетушители, должны быть установлены указатели их местоположения. Указатели должны располагаться на видных местах на высоте 2,0 - 2,5 м от уровня пола.

Разбросанные или разделенные между собой пожароопасные участки помещения должны иметь индивидуальные средства пожаротушения.

Рекомендуется переносные огнетушители устанавливать на подвесных кронштейнах или в специальных шкафах. Огнетушители должны располагаться так, чтобы основные надписи и пиктограммы, показывающие порядок приведения их в действие, были хорошо видны и обращены наружу или в сторону наиболее вероятного подхода к ним.

Запорно-пусковое устройство огнетушителей и дверцы шкафа (в случае их размещения в шкафу) должны быть опломбированы, дверцы шкафа не должны иметь замков.

Огнетушители, имеющие полную массу менее 15 кг, должны быть установлены таким образом, чтобы их верх располагался на высоте не более 1,5 м от пола; переносные огнетушители, имеющие полную массу 15 кг и более, на высоте не более 1 м от уровня пола.

Расстояние от двери до огнетушителя должно быть таким, чтобы не мешать ее полному открыванию.

Огнетушители не должны устанавливаться в таких местах, где значения температуры выходят за температурный диапазон, указанный на огнетушителях.

Жидкостные и пенные огнетушители, установленные вне помещений или в неотапливаемом помещении и не предназначенные для эксплуатации при отрицательных температурах, должны быть сняты на холодное время года. В этом случае на их месте и на пожарном щите должна быть помещена информация о месте нахождения огнетушителей в течение указанного периода и о месте нахождения ближайшего огнетушителя.

Так как продолжительность действия большинства переносных огнетушителей составляет от нескольких секунд до 1,5 минут при пользовании ими необходимо действовать быстро и решительно. Поэтому каждый человек должен знать, как устроен, как действует огнетушитель и уметь обращаться с ним.

В ходе эксплуатации огнетушители должны периодически проверяться, испытываться на прочность и перезаряжаться. Не реже одного раза в 5 лет каждый огнетушитель должен быть разряжен, корпус очищен от остатков огнетушащего вещества, произведен внешний и внутренний осмотр, а также - гидравлическое испытание на прочность.

На объекте должно быть определено должностное лицо, ответственное за приобретение, состояние, сохранность и техническое обслуживание огнетушителей.

7 Пожарная безопасность на рабочем месте

Каждый работник должен знать и строго выполнять правила пожарной безопасности, а в случае возникновения пожара принять все зависящее от него меры к спасению имущества и тушению пожара.

Лица, вновь поступающие на работу, должны пройти инструктаж о соблюдении мер пожарной безопасности, способах вызова пожарной помощи.

Весь обслуживающий персонал должен соблюдать установленный противопожарный режим и порядок на территории предприятия.

Территории для складов горючих материалов должны быть очищены от сухой травы, бурьяна, коры, щепы.

Территории и помещения должны содержаться в чистоте. Весь сгораемый мусор и отходы следует систематически выносить (вывозить) в специально отведенные участки.

Установка кипятильников, водонагревателей и титанов допускается только в специально приспособленных для этого помещениях.

Производство работ внутри здания с применением горючих материалов и веществ одновременно с другими работами, связанными с применением скрытого огня (сварка и т.п.) не допускается.

Место проведения огневых работ следует обеспечивать первичными средствами пожаротушения (огнетушитель, ящик с песком и лопатой, ведро

Если возник пожар, то нужно немедленно вызвать пожарную часть по телефону 01 и приступить к тушению пожара первичными средствами пожаротушения.

Приступая к тушению пожара, необходимо обесточить все приборы и аппараты, отключить вентиляцию, вынести из помещения все емкости с огнеопасными веществами и баллоны со сжатыми газами.

Для прекращения горения с помощью пены используют специальную аппаратуру, ручные химические огнетушители типов ОП-3 и ОП-5. Огнетушитель дает густую пену и пригоден для тушения воспламеняющихся веществ, горючих и легковоспламеняющихся жидкостей.

Чтобы привести в действие огнетушитель ОП-3, надо повернуть его днищем вверх и ударить кнопкой ударника в пол или твердый предмет.

Для приведения в действие огнетушителя ОП-5 достаточно повернуть огнетушитель вверх дном.

Ручной углекислотный огнетушитель ОУ-2 представляет собой баллон с ввернутым в горловину вентилем-затвором. Вентиль-затвор имеет предохранитель мембранного типа. При температуре свыше 50 градусов Цельсия мембрана разрывается; радиус действия огнетушителя -1 -2 метра; длительность непрерывного действия -30 секунд. Углекислотные огнетушители можно применять для тушения любых пожаров, однако основное их назначение - тушение легковоспламеняющихся жидкостей и горючих частей электромашин и приборов, находящихся подтоком.

7.1 Порядок проведения инструктажа по пожарной безопасности

а) Все работники должны допускаться к работе только после прохождения противопожарного инструктажа, а при изменении специфики работы проходить дополнительное обучение по предупреждению и тушению возможных пожаров.

б) Противопожарный инструктаж проводит лицо, на которое приказом по предприятию возложены эти обязанности, а также специализированная организация, имеющая лицензию на право проведения обучения.

в) Периодичность прохождения противопожарного инструктажа устанавливает руководитель.

г) О проведении противопожарного инструктажа делают запись в Журнале регистрации инструктажа по пожарной безопасности с обязательной подписью инструктируемого и инструктирующего.

7.2 Обязанности и действия работников при пожаре

Каждый работник должен знать:

Правила вызова пожарной охраны.
Порядок аварийной остановки технологического оборудования.
Порядок отключения вентиляции и электрооборудования.
Правила применения средств пожаротушения и установок пожарной автоматики.
Порядок эвакуации горючих веществ и материальных ценностей,
Порядок осмотра и проведения в пожаробезопасное состояние всех помещений предприятия (подразделения).

7.3 Инструкция о мерах пожарной безопасности

В целях предотвращения возникновения пожара все сотрудники обязаны соблюдать следующие правила:

не допускается загромождение путей эвакуации посторонними предметами, выброс и сжигание мусора на прилегающей территории;
не допускается пользование неисправными электроприборами, оставление включенных в электросеть приборов и использование электронагревательных приборов без подставки из несгораемых материалов;
курение допускается только в отведенных для этой цели местах;
перед уходом каждый сотрудник обязан произвести уборку своего рабочего места, выключить все электроприборы и произвести и тщательный его осмотр перед закрытием.

Каждый сотрудник обязан:

знать местонахождение огнетушителей, выключателей электроэнергии, ключей от дверей;
знать правила пожарной охраны и порядок действия при пожаре;
докладывать руководству о всех неисправностях оборудования (15 том числе и пожарного).

Контроль за соблюдение правил пожарной безопасности, за содержанием средств пожаротушения и пожарной автоматики, за проведение снятий по пожарно-техническому минимуму и за проведение противопожарных инструктажей осуществляет ответственный за пожарную безопасность.

7.4 Порядок действий при пожаре

При обнаружении пожара немедленно сообщить в городскую пожарную охрану по телефону "01", указав точный адрес объекта, что горит, свою фамилию и номер телефона, с которого передается сообщение. Принять меры к экстренной передаче информации о пожаре руководству учреждения (первый обнаруживший пожар).

При наличии угрозы людям от воздействия открытого пламени, высокой температуры или сильного задымления прекратить все работы и организовать эвакуацию людей, материальных ценностей и документации в соответствии с настоящим планом, используя основные и запасные эвакуационные выходы и ориентируясь по предписывающим и указательным знакам безопасности. При необходимости вызвать аварийную, медицинскую, милицейскую службы и обеспечить охрану материальных ценностей и документов (администрация и сотрудники).

Предотвращение распространения и тушение пожара в начальной стадии производится немедленно с момента его обнаружения с использованием имеющихся первичных средств пожаротушения (пенные, порошковые, углекислотные огнетушители; внутренние пожарные крапы) и соблюдением при этом необходимых мер личной безопасности (работники службы охраны и сотрудники).

По прибытии на объект подразделений городской пожарной охраны проводить начальника караула к месту пожара и обеспечить его информацией об очаге загорания, наличии угрозы людям, принятых мерах по локализации пожара, характерных особенностях планировки помещений и других специфических, имеющих значение сведениях, влияющих на обстановку и принятие решений при пожаре на объекте (места расположения наружных пожарных гидрантов, наличие в помещениях баллонов с газами, установок под высоким напряжением, дорогостоящего оборудования, ценной документации и т.п.).

ЗАКЛЮЧЕНИЕ

Гибель и травмирование людей на пожарах, как правило, происходит из-за ошибок, допущенных при проектирование и строительстве зданий и сооружений, нарушений правил пожарной безопасности, неправильного поведения людей при обнаружение загорания, поэтому обеспечение безопасности людей при пожаре - проблема не только техническая, но и в значительной степени организационная.

В связи со строительством высотных зданий, уникальных массовых сооружений и других объектов, увеличивается вместимость помещений с массовым пребыванием людей, происходят значительные изменения в конструктивно - планировочных решениях.

Все это увеличивает угрозу быстрого воздействия на человека опасных факторов пожара, затрудняет процесс эвакуации, порой приводит к массовой гибели людей.

Чтобы обнаружить недостатки в обеспечении безопасности людей, необходимо грамотно анализировать вероятность воздействий на людей опасных факторов пожара, прогнозировать их поведение в условиях пожара и продолжительность эвакуации, определить основные направления защиты людей от последствий пожара и знать конкретные требования пожарной безопасности по этим направлениям.

Цель данного курсового проекта - определить условия безопасности эвакуации людей из здания и рассчитать параметры безопасной эвакуации.
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

1 СНиП 21-01-97. ВлПожарная безопасность зданий и сооруженийВ.- 2003. – 22 с.

2 НПБ -104-03. ВлСистемы оповещения и управления эвакуацией людей при пожарах в зданиях и сооруженияхВ. 2003. – 22 с.

3 Правила пожарной безопасности ППБ 01-03. Ростов н/Д: Феникс, 2006. – 288 с.

4 Грушевский, Н. П. Пожарная профилактика в строительстве: учебное пособие. - М.: Стройиздат, 1998. – 260 с.

5 Ройтман, М. Я. Основы противопожарного нормирования в строительстве. – М.: Стройиздат, 1995. – 468 с.

6 Собурь, С. В. Пожарная безопасность предприятий: справочник. - М.: Пожкнига, 2004. – 320 с.

7 ГОСТ 12.1.004-91. – С. 16.

ПРИЛОЖЕНИЕ А

Инструкция

о мерах пожарной безопасности для офисов

а) Ответственность за пожарную безопасность помещений несет руководитель предприятия, организации, учреждения.

б) В каждой организации приказом (инструкцией) должен быть установлен противопожарный режим, в том числе:

1) определены и оборудованы места для курения;

2) определен порядок обесточивания электрооборудования в случае пожара и по окончании рабочего дня, регламентированы:

3) порядок осмотра и закрытия помещений после окончания работы;

4) действия работников при обнаружении пожара;

5) определен порядок и сроки прохождения противопожарного инструктажа и занятий по пожарнотехническому минимуму.

в) Все работники должны допускаться к работе только после прохождения противопожарного инструктажа, а при изменении специфики проходить дополнительное обучение.

г) Для привлечения работников организаций к работе по предупреждению и борьбе с пожарами на объектах при численности работников 20 человек и более должны создаваться пожарно-технические комиссии и добровольные пожарные дружины.

д) Во всех административных и вспомогательных помещениях на видных местах должны быть вывешены таблички с указанием номера телефона вызова пожарной охраны.

е) В зданиях и сооружениях, при единовременном нахождении на этаже более 10 человек должны быть разработаны и на видных местах вывешены планы (схемы) эвакуации людей в случае пожара, а так же предусмотрена система (установка) оповещения людей о пожаре.

ж) Территории вокруг здании должны своевременно очищаться от горючих отходов, мусора, тары, опавших листьев, сухой травы и т.п.

з) Разведение костров, сжигание отходов не разрешается на расстоянии ближе 50 метров от зданий и сооружений. Всё это должно производиться под контролем обслуживающего персонала.

и) Противопожарные системы и установки должны постоянно содержаться в исправном состоянии.

к) В помещениях предприятий, зданий и сооружений запрещается:

1) загромождать мебелью, оборудованием и другими предметами двери, выходы, коридоры, лестничные марши их площадки;

2) устанавливать «глухие» решетки на окнах;

3) устраивать в лестничных клетках и коридорах кладовые (чуланы), а так же хранить под лестничными маршами и на их площадках вещи, мебель и другие горючие материалы.

4) устраивать в коридорах и тамбурах вешалки для одежды и гардеробы, хранение любого инвентаря и материалов;

5) применять на путях эвакуации горючие материалы для отделки, облицовки, окраски стен и потолков, а в лестничных клетках также ступеней и площадок.

6) фиксировать самозакрывающиеся двери лестничных клеток, а так же снимать приборы для самозакрывания.

Требования пожарной безопасности к электроустановкам

л) Электроустановки должны монтироваться и эксплуатироваться в соответствии с Правилами устройства электроустановок (ПУЭ).

м) Во всех помещениях, которые по окончании работ закрываются и не контролируются дежурным персоналом, асе электроустановки и электроприборы должны быть обесточены.

н) При эксплуатации электроустановок запрещается:

1) использовать электроприборы имеющие неисправности, а так же эксплуатировать провода и кабели с поврежденной изоляцией;

2) пользоваться поврежденными розетками, рубильниками, другими электроустановочными изделиями;

3) обертывать электролампы горючими материалами, а так же эксплуатировать их со снятыми колпаками (рассеивателями);

4) пользоваться электроутюгами, электроплитками, электрочайниками и другими электронагревательными приборами без подставок из негорючих материалов;

5) оставлять без присмотра включенные в сеть электронагревательные приборы, телевизоры, радиоприемники и т.п.

6) применять нестандартные (самодельные) электронагревательные приборы, использовать некалиброванные плавкие вставки или другие самодельные аппараты защиты от перегрузки и короткого замыкания.

ПРИЛОЖЕНИЕ Б

План эвакуации

Рисунок Б.1 – План эвакуации 2-го этажа

Рисунок Б.2 – План эвакуации 2-го этажа

РАЗРАБОТКА ПЛАНА ЭВАКУАЦИИ И МЕР ПОЖАРНОЙ БЕЗОПАСНОСТИ НА ПРИМЕРЕ ГИМС МЧС
