Система эксклюзивного климата от DAIKIN

Лекция

В 2003 году системе Exclusive DAIKIN присуждена ежегодная премия Японской федерации промышленного дизайна (JIDPO) (Good Design Award).

Впервые в мировой практике корпорация DAIKIN объединила в новой инверторной климатической системе Exclusive полный цикл обработки

воздуха в помеще-нии: нагрев или охлаждение, увлажнение или осушку, очист-ку, вентиляцию, обогащение кислородом, насыщение аэро-ионами и витаминизацию. Это сочетание функций обеспечива-ет постоянную циркуляцию чистого и обогащенного кисло-родом воздуха в помещении с комфортными параметрами температуры и влажности. Система также оказывает и терапевтическое воздействие, например, своевременным увлажнением слишком сухого воздуха, что предотвращает кашель, сухость кожи и повышает стойкость организма к вирусам и бактериям. Она же благоприятно воздействует на нервную систему благодаря встроенному генератору, который ионизует воздух и излучает ультразвуковые волны, создавая у пользователей ощущение, будто они переносятся в любимые уголки живой природы

Рис.1. Внутренний блок системы Exclusive

Обогащение воздуха кислородом и влагой

Высокотехнологичная конструкция кондиционера Exclusive в сочетании с совершенным алгоритмом управления обладает следующими уникальными свойствами:

- подает в помещение свежий воздух с производительностью до 28 м3/час;

- создает комфортную влажность воздуха в помещении (40-60%) при любой влажности атмосферного воздуха без дополнительной емкости для воды;

- предварительно очищает воздух в наружном блоке от частиц размером 1 мкм и более. Рис.2

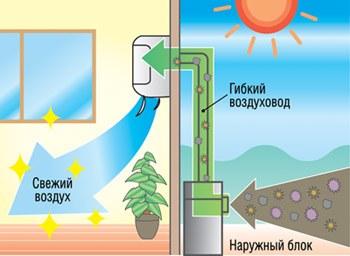

В системе Exclusive атмосферный воздух поступает в помещение из наружного блока по гибкому армированному воздуховоду

В наружном блоке воздух проходит, предварительно, по фильтрующему элементу и специальному увлажнителю с кассетой из пористого материала, где отдает часть своей влаги. Перед поступлением во внутренний блок, воздух подогревается и поэтому поглощает влаги больше, чем содержал первона-чально. Очищенный и увлажненный атмосфер-ный воздух смешивается во внутреннем блоке с рециркуляцион-ным воздухом и только после этого подается в помещение.

Рис 3

Добавление свежее-го воздуха обеспечивает вентиляцию комнаты площадью до 40 м2 за счет вытеснения отработанного воздуха. Но обогащение воздуха кислородом должно обязательно сопровождаться одновременным удалением избытков углекислого газа, образующегося в результате нашей жизнедеятельности.

Величина относительной влажности воздуха может быть задана по аналогии с температурой воздуха, которая поддерживается режимами нагрева и охлаждения инверторного кондиционера. Достаточно нажатием соответствующей клавиши задать величину влажности от 40 до 60%. В режиме автоматического выбора кондиционер сам подберет наиболее комфортное соотношение температуры и влажности воздуха в помещении в зависимости от параметров воздуха на улице.

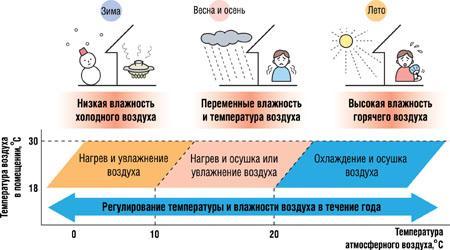

Рис. 4

Так, зимой он может увлажнять воздух, причем при низкой температуре в комнате ему придется совмещать этот процесс с интенсивным нагревом. В дождливую погоду межсезонья он осушит или увлажнит воздух - в зависимости от нестабильных значений температуры и влажности атмосферного воздуха. Летом кондиционер может осушать воздух и, с ростом температуры на улице, ему придется совмещать этот процесс с интенсивным охлаждением.

Режим комфортной осушки

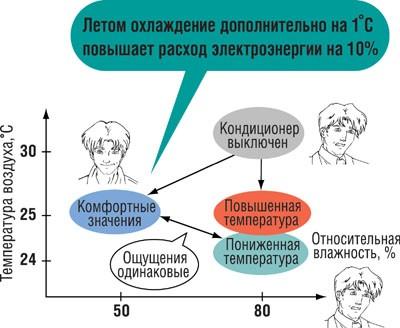

Летом достижение значений комфортного микроклимата связано с необходимостью охлаждения теплого атмосферного воздуха и одновременного его осушения. Наш организм ощущает в первую очередь изменения температуры, поэтому мы задаем на пульте более низкую температуру, например, 25°С вместо 30°С (рис.5а). По мере снижения температуры в помещении, повышенная влажность воздуха будет ощущатся в виде духоты. Она неприятна, а пользователю со слабыми легкими еще и вредна (рис. 5б).

Корпорация DAIKIN первая в мире предлагает режим комфортной осушки , который позволяет менять влажность воздуха по сравнению с обычной осушкой (Dry) и подобрать любому пользователю более удобные параметры микроклимата. Его по достоинству оценят метеочувствительные пользователи, а также пожилые люди и семьи с детьми. Достижение оптимальной величины влажности позволит повысить температуру в

помещении на 1-3°С и сохранить при этом комфортность. Одновременно можно еще и сэкономить электроэнергию, поскольку охлаждение воздуха на каждый градус обойдется дороже на 10%.

Рис.5 а

Рис.5 б

Режим комфортной осушки обеспечивается работой всей системы по специальному алгоритму. Так, во внутреннем блоке охлажденный обычным способом воздух из помещения смешивается с теплым атмосферным воздухом из наружного блока и, после этого, возвращается обратно в помещение (рис. 6).

Рис. 6. Последовательность комфортной осушки воздуха во внутреннем блоке

Очень полезные режимы и функции

Корпорацией DAIKIN первой в мировой практике кондиционирования предложен режим живой природы , который повышает содержание аэроионов в воздухе и создает звуковые колебания с определенной частотой. Что это дает?

Во-первых: Атмосферный воздух всегда ионизован или, иными словами, содер-жит молекулы, несущие электрический заряд, ко-торые и называют аэро-ионами. Ионизованный воздух лесов, больших фонтанов, горных речек, водопадов стабилизиру-ет работу центральной нервной системы,

Рис.7. Воздух вблизи водопада насыщен аэроионами

поскольку, как утверждает медицина, порядка 85% вдыхаемого ионизованного воздуха оседает в наших дыхательных путях (рис.7). Он вселяет в нас чувство бодрости, уверенности в себе и сообщает сознанию ясность мыслей.

Наоборот, воздух больших городов обеднен содержанием аэроионов, что замедляет окислительно-восстановительные процессы в тканях человеческого организма. Установлено, что позитивный эффект для любого организма достигается только при умеренной ионизации воздуха, а пониженная или слишком высокая концентрация аэроионов могут привести к обратным эффектам.

Многолетние исследования позволили корпорации DAIKIN предусмотреть в системе Exclusive такую концентрацию аэроионов, которая была бы наиболее полезна для человека. Эта концентрация находится в полном соответствии с введенными с 15 июня 2003 г. санитарно-эпидемиологическими правилами и нормативами СанПиН 2.2.4.1294-03 .

Во-вторых, известно, что на нашу нервную систему в значительной степени влияет уровень и частота звуков окружающего нас мира. Так, одни звуки нас раздражают, например, удары перфоратора электродрели по бетонной стене или писк комара, а другие - успокаивают, например, журчание ручья или шелест листвы. Ответной реакцией на раздражение может служить повышенное выделение в наших надпочечниках гормонов стресса - кортизола. Так, в период активной деятельности предельная концентрация кортизола в слюне женщин составляет 4 промиле/мл, мужчин - 5 промиле/мл (рис. 8), а в стрессовом состоянии она повышается у любого человека до 7,4 промиле/мл.

Рис.8. Влияние УЗ-волн на состояние нервной системы человека

Медициной доказано, что концентрацию кортизола в организме можно снизить воздействием на наш слух ультразвуковыми (УЗ) волнами определенной частоты и амплитуды. Это учли специалисты DAIKIN в кондиционере Exclusive. Особые УЗ колебания, издаваемые внутренним блоком, приводят к снижению концентрации кортизола в организме до 2,5 промиле/мл, что соответствует спокойному состоянию нервной системы.

Режим шума также позаимствован у природы. Он поддерживает температурно-влажностный фон и направление воздушного потока в помещении в таких пределах, при которых у нас будут создаваться только комфортные ощущения (рис. 9). Подобные чувства, как правило, возникают у человека на морском курорте, когда дует ласковый бриз, представляющий собой естественную циркуляцию воздушных потоков за счет нагрева и охлаждения поверхностей суши и моря в течение суток.

Рис.9. Колебания значений параметров при активизации режима шума

Режимы живой природы и шума способствуют благоприятной работе центральной нервной системы и оказывают положительное терапевтическое воздействие на весь организм. Их сочетание приближает микроклимат помещения к условиям таких уголков живой природы как берег моря или ручья, лес, горная местность.

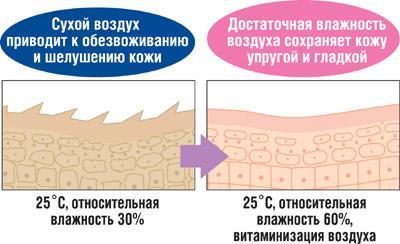

Рис.10. Влияние влажности и витаминизации воздуха на состояние кожи человека.

Витаминизация воздуха возможна в процессе увлажнения с помощью специального сменного фильтра, пропитанного витамином С. Этот витамин повышает содержание белка в тканях, что делает нашу кожу гладкой и эластичной (рис.10). Он же препятствуют выделению веществ, вызывающих появление на коже пигментных пятен.

Эффективность обработки воздуха

Принципиально новый фотокаталитический супер-фильтр , изготовленный впервые в мире с применением нанотехнологии, обеспечивает эффективность многоступенчатой очистки воздуха 99,9%. Пористый минерал с примесью диоксида титана повысил адсорбционные свойства более чем в два раза по сравнению с традиционным цеолитным. Причем его свойства активизируются при естественном освещении.

Все находящиеся в воздухе бытовые вирусы и микробы попадают в поры супер-фильтра, а диоксид титана способствует превращению их в безвредные для здоровья человека белковые соединения. Пять ступеней фильтрации - механическая, электростатическая, адсорбционная, бактерицидная и фотокаталитическая - делают воздух помещения абсолютно чистым даже в центре мегаполиса (рис.11).

Рис.11. Виды очистки воздуха с помощью нового фотокаталитического супер-фильтра.

Управление объемным перемещением воздушного потока , применяемое и в прежних моделях DAIKIN, позволяет менять как автоматически, так и вручную направление распределения воздуха. Более того, воздушный поток, выходящий из настенного блока, можно делить на части и подавать каждую из них в разные стороны (рис.12).

Рис.12. Подача воздушного потока из настенного блока одновременно в 3-х направлениях

Энергоэффективность

Климатическое оборудование DAIKIN всегда характеризуется наиболее высокой эффективностью. Система Exclusive не является исключением и потребляет всего 1,16 кВт при одновременном использовании всех видов обработки воздуха. Такая величина достигнута благодаря специальному алгоритму энергосбережения, который снизил потребление электроэнергии почти в 2,5 раза за последние 10 лет (рис.13). Коэффициент EER повышен с 2,53 до 5,90 (по сравнению с рекомендуемой Японской ассоциацией производителей холодильников и кондиционеров величиной 4,90 в 2004 году). Величина 5,9 DAIKIN является эталоном EER для климатического оборудования данного класса (рис.14).

Рис.13. Снижение энергопотребления кондиционерами DAIKIN класса Split за 10 лет

Рис.14. Изменение коэффициента EER у кондиционеров DAIKIN класса Split за 10 лет

Другие полезные режимы

Режим самоочистки внутреннего блока устраняет образование запахов и избытков влаги внутри корпуса блока, а также препятствует их распространению из кондиционера в помещении. Он автоматически активизируется, когда в этом есть необходимость или может быть активизирован в ручном режиме.

Режим антизапотевания предотвращает выпадение конденсата на стеклах окон, стенах и других предметах с пониженной температурой в межсезонье.

Режим автоматического иключения сквозняка предотвращает неприятные ощущения у пользователя от прямого воздействия воздушного потока из внутреннего блока (рис.15).

Рис.15. Направление воздушного потока: стандартное (слева) и в режиме исключения сквозняка

Удобство управления

Специальный навигатор режимов на пульте поможет выбрать оптимальный микроклимат с точки зрения полезности для здоровья и экономии электроэнергии при любом выбранном режиме, кроме осушки и шума. Он же отображает информацию о выбранных значениях температуры, влажности воздуха и фактических значениях этих параметров, о температуре на улице и израсходованной электроэнергии за определенное количество дней.

Уникальность системы Exclusive состоит в том, что ее владельцу можно смело отказаться от увлажнителя, ионизатора воздуха, воздухоочистителя и кондиционера. Но более важно то, что предоставляет Exclusive как любая техническая система - это принципиально новые возможности. Все положительные свойства перечисленных приборов теперь объединены в одном корпусе, могут использоваться согласованно и управляться единым пультом, при этом потребление электроэнергии значительно снижено.
