Обоснование, выбор и расчет параметров машин и оборудования механизированного комплекса для условий Челябинского угольного бассейна
Министерство образования и науки РФ
ФГОУ ВПО «Северо-восточный федеральный университет им. М.К. Аммосова»
Горный институт
Кафедра горных машин
Курсовой проект
по теме: Обоснование, выбор и расчет параметров машин и оборудования механизированного комплекса для условий Челябинского угольного бассейна
Выполнил: студент IV курса
группы ГМ-11
Томский Иннокентий Гаевич
Проверил: к.т.н. Апросимова Е.П.
Якутск 2015 г
Содержание:
№ |
Наименование раздела |
стр. |
1 |
Введение |
3 |
2 |
Задание |
4 |
3 |
Таблица исходных данных |
5 |
4 |
Челябинский угольный бассейн. Физические свойства угля |
6 |
5 |
Выбор очистного комбайна |
9 |
6 |
Расчет технических параметров комбайна |
12 |
6.1. |
Расчетная скорость подачи комбайна |
12 |
6.2. |
Расчет расхода мощности на подачу |
17 |
6.3. |
Расчет мощности на погрузку |
18 |
6.4. |
Расчет мощности на выемку |
19 |
7 |
Расчет производительности комбайна |
20 |
8 |
Выбор механизированного комплекса |
22 |
9 |
Организация работ в лаве и планограмма работ |
32 |
10 |
Список использованной литературы |
35 |
12 |
Графическая часть |
36 |
1. Введение
По полученным данным необходимо подобрать очистной комбайн и механизированный комплекс, который будет полностью соответствовать для ведения данных видов работ. Для правильного подбора техники необходимо знать технические характеристики, характеристики угля, и все исходные данные.
3. Таблица исходных данных
№ |
Наименование |
Данные |
1 |
Длина очистного забоя, м. |
250 |
2 |
Мощность пласта, м. |
1,7 |
3 |
Угол падения пласта, град. |
18 |
4 |
Газообильность, м3/т |
10/18 |
5 |
Сопротивление угля резанию, кН |
200 |
6 |
Плотность угля |
1,4 |
7 |
Коэффициент крепости |
3,5 |
8 |
Хрупкий уголь марок |
К,Т |
9 |
Легко обрушающиеся непосредственно кровли |
2,4 |
4. Челябинский угольный бассейн.
Физические свойства угля.
Область распространения залежей угля протягивается с северо-востока на юго-запад на 170 км от реки Течи на севере до реки Уй на юг. Наибольшей ширины (14 км) достигает в районе реки Миасс. На юге ширина угленосной структуры не превышает 1 км. Общая площадь бассейна около 1300 км2. Западная граница его проходит к востоку от Челябинска. Крупные центры угледобычи это города Копейск и Коркино. Впервые уголь к северо-востоку от Челябинска, на правом берегу Миасса, обнаружил в 1832 горный инженер И. И. Редикорцев. Промышленная эксплуатация угля началась в 1907 году. На берегу озера Тугайкуль лесопромышленником И. Ашаниным была заложена первая шахта, названная Екатерининой. В 2030-е годы XX столетия были проведены поисковые геолого-разведочные работы, в результате которых установлены границы бассейна, выявлены основные угольные пласты: подсчитанные запасы угля на 1 января 1935 составили 1,8 млрд. тонн. Бассейн разделен на геолого-промышленные районы (с севера на юг): Сугоякский, Козыревский, Копейский, Камышинский, Коркинский, Еманжелинский, Кичигинский. Угленосные породы заполняют узкую тектоническую впадину в древнем палеозойском фундаменте. Вся угленосная толща имеет триас-юрский возраст (170230 млн. лет). В основании ее залегают вулканогенно-осадочные породы т. н. туринской серии, выше лежат угленосные осадки челябинской серии, представляющие собой ритмично перемежающиеся слои, сложенные аргиллитами, алевролитами, песчаниками, конгломератами, пластами угля. Все перечисленные отложения древних рек, болот, озер. Суммарная мощность угленосных пород около 4000 м. В разрезе толщи насчитывается более 30 промышленных пластов угля. Детальное изучение разреза, его литологии, позволило выделить 4 цикла угленакопления, т. н. свит. Снизу вверх выделяются свиты: калачевская, козыревская, коркинская и сугоякская. Самая продуктивная часть челябинской серии коркинская свита мощностью до 1250 м. Наиболее мощные угольные пласты (несколько десятков метров) приурочены к нижней части продуктивной толщи. Уникальная угольная залежь пласт Коркинский мощностью до 200 м в значительной степени выработана. Центры угленакопления разделены между собой участками с пониженной угленосностью. По мере удаления от центра мощные залежи угля расщепляются. Как правило, пласты угля и вмещающие их осадочные породы усложнены тектоническими трещинами, разломами. Гидрогеологические условия добычи угля несложные. Наиболее водообильны древние породы известняки, песчаники палеозоя. Сами угленосные породы гораздо менее водообильны, приток подземных вод в шахты, угольные разрезы на глубине до 400 м достигает 50100 м3/ч, редко 190230 м3/ч. С глубиной повышаются прочность и плотность пород, уменьшаются их пористость и влажность. В шахтах бассейна выделяется метан. Большинство углей бассейна бурые, небольшая часть каменные. Челябинская уголь идет на топливо для тепловых электростанций (Южно-Уральская, Троицкая ГРЭС) и коммунальных служб, на производство генераторного газа для металлургии.
Угли переходные от бурых к каменным с содержанием золы 1725%, серы 1%. Геол. запасы составляют 1,6 млрд. т. Местами пласты подходят близко к поверхности, и добыча ведётся открытым способом (Коркино). Ч. у. б. имеет важное значение как крупная топливная база пром. пр-тип Челябинской и др. областей.
По данным курсового проекта в данном месторождении угли марок К и Т , данные обозначения означают: К коксовые, Т тощие.

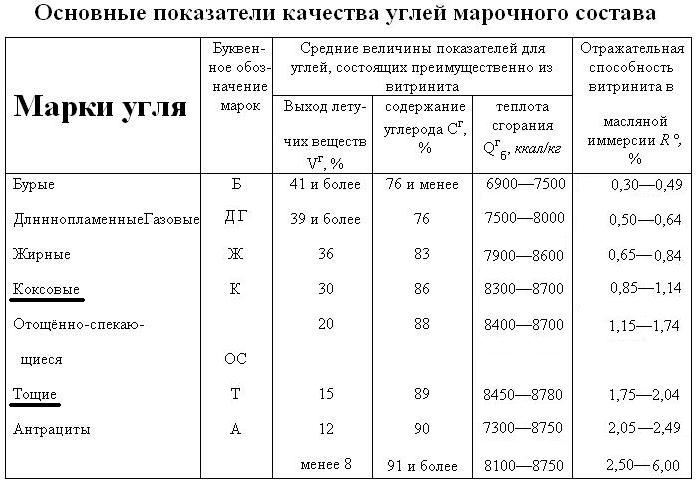

Таблица №1
5.Выбор очистного комбайна
По данным моего курсового проекта Челябинского угольного бассейна, я выбрал очистной комбайн КШ-3М. Так как этот очистной комбайн наиболее подходит по своей технической характеристике. Техническая характеристика приведена на таблице 2.
Очистной комбайн КШ-3М предназначен для механизации выемки угля на пологих и наклонных пластах мощностью 1,8 3,3 м с углом падения до 35о по простиранию и до 10о по падению и восстанию при сопротивлению угля резанию до 300 Н/мм.
При углах падения пласта 90 и выше комбайн применяется с предохранительной лебедкой 3ЛП.
Выемка угля комбайном может производится как по челноковой, так и по односторонней схеме с самозарубкой без ниш в комплекте с соответствующим оборудованием обеспечивающим выход подающей части комбайна на штрек.
Добыча угля будет происходить по челноковой схеме с применением предохранительной лебедкой 3ЛП, так как по данным курсового проекта угол падения составляет =18°, а комбайн КШ-3М при углах падения пласта 9° и выше комбайн применяется с предохранительной лебедкой 3ЛП.
Рис.1. Очистной комбайн КШ-3М
Таблица 2
Техническая характеристика комбайна КШ-ЗМ
Исполнительный орган: |
|
диаметр шнека по резцам, мм |
1800 |
пределы регулирования высоты исполнительного органа от опорной поверхности конвейера, мм: |
|
нижний |
1800 |
верхний |
3400 |
опускание исполнительного органа ниже опорной |
|
поверхности конвейера, мм |
220 |
номинальная ширина захвата, мм |
500 630 |
скорость резания, м/с при частоте вращения шнеков |
|
29 мин-1 |
2,76 |
Механизм подачи: |
|
тип |
Цепной с гидроприводом |
максимальная рабочая скорость подачи, м/мин |
3,0* |
тяговое усилие при максимальной рабочей скорости |
|
подачи, кН |
250 |
максимальное тяговое усилие подачи при срабатывании |
|
предохранительных устройств, кН |
320 |
Электродвигатель: |
|
тип |
1ЭДКО5Р |
количество |
2 |
номинальная мощность часовая, кВт |
145 |
номинальная мощность длительная, кВт |
105 |
Суммарная номинальная мощность привода комбайна, кВт: |
|
часовая |
290 |
длительная |
210 |
Напряжение силового электрооборудования, В |
660 |
Система орошения, тип |
ТКО-СО |
Габаритные размеры комбайна, мм: |
|
длина |
7750 |
ширина корпуса |
2100 |
высота по ограждению |
2060 |
высота корпуса в зоне крепи |
1650 |
Расчетная производительность, т/мин |
5 |
Масса, кг: |
|
комбайна |
24065 |
комплекта поставки |
36000 |
