Механизация стрижки и купания овец

ЛЕКЦИЯ № 23

тема: механизация стрижки и купания овец

ПЛАН:

Основы технологии производства шерсти.

Оборудование механизированных стригальных пунктов.

Основы теории и расчет стригальной машинки.

Оборудование для механизации купания овец.

ЛИТЕРАТУРА.

  1. Белянчиков Н.Н. Механизация технологических процессов. - М.: Агропромиздат, 1989, Раздел 2, гл. 9.


1. Основы технологии производства шерсти

Получение шерсти – основная цель овцеводства.

Применение машинной стрижки повышает производительность труда стригалей в 3 – 5 раз в сравнении с ручной, увеличивает настриг шерсти на 8 – 13 % за счет более низкого и ровного среза и уменьшения сечки (этим повышается качество шерсти). Это позволяет в совокупности повысить доходность овцеводческих ферм на 18 – 20 %.

Основные аспекты технологии:

Шерсть разделяют на однородную (от тонкорунных и полутонкорунных овец) и неоднородную (от грубошерстных овец).

  • Оптимальная продолжительность стрижки 10 – 15 дней;
  • Тонко- и полутонкорунных овец стригут 1 раз в год (весной), а грубошерстных – 2 раза (весной и осенью);
  • В хозяйствах с большим поголовьем овец, стрижку отар производят в определенной последовательности (с учетом половозрастных групп). Отары, где имелись случаи заболевания заразными болезнями (бруцеллез, чесотка и т.д.) стригут в последнюю очередь в отдельном помещении;
  • Перед стрижкой овец, в течение суток, выдерживают без корма и 10 – 12 часов – без воды. Накануне дня стрижки их оставляют в помещении (овец с влажным руном стричь нельзя);
  • После стрижки овец подвергают обработке раствором креолина с гексахлораном.

Технологический процесс стрижки.

Отару содержат в загоне перед стригальным пунктом. Овец равномерно распределяют по оцаркам, устроенным напротив рабочих мест стригалей.

Стригаль с помощью подавальщика берет овцу из оцарка, остригает ее и выпускает ее в загон для остриженных овец. Свернутое руно вместе с жетоном кладет на транспортер шерсти.

Руно поступает к учетчику, далее идет на классировку и поступает в лабаз, в соответствии со своим классом. Далее шерсть прессуют, кипы взвешивают и маркируют.

Способы машинной стрижки овец.

а) на столах;

б) на специальных столах – тележках с фиксацией ног животного;

в) на полу (сюда относится скоростной оренбургский метод);

г) на карусельных установках типа, КСП – 250

Животное во время стрижки фиксируется на платформе, которая вращается. В этом случае процесс распадается на ряд простых операций и возможно использовать стригалей различной квалификации.

  1. Оборудование механизированных стригальных пунктов

Промышленность выпускает специальное оборудование в виде электростригальных агрегатов или комплектов технологического оборудования, которыми оснащают стригальные пункты.

Выпускаются комплекты технологического оборудования КТО –24 (для пунктов на 20 тыс. овец) – на 24 машинки, КТО – 48 (на 40 тыс. овец) – на 48 машинок, ВСЦ – 24/200 (выносной стригальный цех).

Комплекты обеспечивают:

а) стрижку овец;

б) транспортировку шерсти к столу учетчика;

в) взвешивание шерсти;

г) классировку шерсти;

д) прессование шерсти;

е) взвешивание кип.

Оборудование, входящее в состав комплектов.

Н а и м е н о в а н и е

о б о р у д о в а н и я

Марка

Количество

КТО-24

КТО-48

1. Машинки для стрижки МСО-77Б

МСО-77Б

24

48

2. Гибкий вал ВГ-10

ВГ-10

24

48

3. Электродвигатель АОЛ- 012-3С

АОЛ-012-3С

24

48

4. Транспортер для шерсти ТШ-0,5А

ТШ-0,5А

1

1

5. Классировочный стол СКШ-200А

СКШ-200А

1

2

6. Точильный аппарат

ДАС-350

ТА-1

ДАС-350

ТА-1

1

1

1

3

7. Весы для шерсти ВЦП-25

ВЦП-25

1

2

8. Пресс для шерсти ПГШ-1; ЦС-73-III

ПГШ-1

1

2

9. Весы для кип ВПГ-500

ВПГ-500

1

1

Электростригальные агрегаты.

С 1965 года промышленность выпускает унифицированные стригальные агрегаты ЭСА - 1Д и ЭСА - 12Г.

Агрегат ЭСА - 1Д с одной машинкой МСО - 77Б (3) применяется на стригальных пунктах при стрижке овец в хозяйствах, имеющих до 500 овец, а также для комплектования всех выпускаемых электроагрегатов и КТО.

Машинка приводится в действие от электродвигателя (1) через гибкий вал (2).

Электродвигатель АОЛ –012 3С (3-х фазный асинхронный) мощностью 0,12 кВт и частотой вращения 800 об/мин. Управляются электрические двигатели кнопочными пускателями ПНВ – 30.

Агрегат ЭСА – 12 Г состоит из 12 агрегатов ЭСА –1 Д, объединенных общей электрической цепью. Он предназначен для оборудования передвижных стригальных пунктов на 12 рабочих мест. Силова цепь представляет собой 4-х жильный шнур ШРПС (3-х жильные токоведушие и 4 – 5 – для заземления). В неэлектрифицированных хозяйствах применяют агрегат ЭСА – 12 Г с бензоэлектрическим агрегатом АД –4 –Г/400 мощностью 4 кВт.

В комплект агрегата ЭСА –12 Г входит доводочный агрегат ДАС – 350.

Кроме того выпускаются электрические стригальные агрегаты на 16; 24; 36; 48 и 60 машинок.

Основой любого стригального агрегата является стригальная машинка.

В зависимости от типа применяемого двигателя стригальные машинки бывают с внешним (МСО -77) и встроенным (МСУ -200) электродвигателем.

Рабочим органом стригальной машинки является режущий аппарат (режущая пара) – нож и гребенка. Работает режущий аппарат по принципу ножниц, т.е. шерсть срезается при защемлении ее между лезвиями ножа и гребенки.

  1. гребенка;
  2. нож;
  3. двуплечий рычаг;
  4. центр вращения;
  5. ролик;
  6. эксцентрик.

Модернизированная стригательная машинка МСО- 77 Б шириной захвата 76,8 мм приводится в работу от индивидуального электрического двигателя через гибкий вал.

Машинка состоит из корпуса, и 4-х механизмов: режущего, нажимного, эксцентрикового и шарнирного.

Нажимной механизм – для регулирования степени прижатия ножа к гребенке (в пределах 440 – 490 Н).

Эксцентриковый механизм – для преобразования вращательного движения передаточного вала в колебательное (возвратно - поступательное) движение ножа по гребенке. Ролик (5) эксцентрика (6) входит в вертикальный паз рычага (3) и при своем вращении заставляет колебаться (качаться) рычаг (3) в горизонтальной плоскости около центра вращения (4).

Шарнирный механизм – облегчает управление машинкой, делая ее частично независимой от положения гибкого вала и снижает угловую скорость эксцентрика до 290 рад/сек.

Режущий аппарат – для срезания шерсти. Нож имеет 4 зуба с шагом 19,2 мм, а гребенка – 13 зубьев с шагом 6,4 мм. Нож совершает 38 двойных ходов в секунду. Зубья гребенки при стрижке входят в шерсть, расчесывают и поддерживают ее при срезании ножом.

При стрижке тонкорунных овец гребенку устанавливают так, чтобы расстояние S от острия зуба ножа до начала скосов зубьев гребенки было 0,5 мм, а для грубошерстных овец – S =2 - 3 мм.

Машинки с гибким валом получили широкое распространение. Однако они имеют ряд серьезных недостатков:

а) значительная масса, приходящаяся на руку стригаля (до 2 кг);

б) большой реактивный момент и повышенная вибрация;

в) недостаточная маневренность машинки и скорость резания ножа.

Устранение этих недостатков оказалось возможным при создании машинки со встроенным в ручку синхронным бес коллекторным электрическим двигателем с повышенной частотой тока 200 или 400 Гц. Марки таких машинок МС – 200 и МС – 400.

Такие электродвигатели работают при напряжении 36 В при частотах вращения 12 – 24 тыс. об/мин.

Привод на эксцентриковый вал осуществляется через двухступенчатый редуктор с прямозубыми шестернями. В ВИЭСХе разработана конструкция машинки со встроенным электродвигателем и фрикционно – планетарным редуктором. Выпускают агрегаты ЭСА – 6/200; ЭСА – 12/200.

Агрегат ЭСА – 12/200 комплектуется специальных блоком - преобразователем (марки ИЭ - 9401) (дает на выходе 36 В и частоту 200 Гц)

Применение машинок МС – 200 или МС – 400 повышает производительность труда стригалей на 25 – 30 % и снижает металлоемкость машинок в 8 – 10 раз по сравнению с машинками, имеющими гибкие валы и отдельные электродвигатели.

Формула для определения количества стригальных машинок:

,

где - поголовье овец, подлежащее стрижке; - продолжительность стрижки овец, сут.; - продолжительность смены, час; - число смен работы в сутки; - коэффициент использования времени смены (К=0,7-0,75); - средняя часовая производительность одного стригаля; = 6-8 овец/час.

  1. Основы теории и расчет стригальной машинки.

Корпус машинки колеблется под действием внешней возмущающей силы (Р), приложенной на палец эксцентрика.

Внешняя возмущающая сила изменяется по синусоиде

,

где - максимальное значение внешней возмущающей силы; - частота внешней силы, 1/с.

После приложения силы Р на массу корпуса m действуют две силы: возмущающая Р и сила упругости Руп=сх (с – жесткость материала, Н/м; х – амплитуда, м ).

Дифференциальное уравнение колебаний корпуса машинки под действием этих сил

Решение данного уравнения позволяет получить (собственные колебания системы, которые быстро затухают, мы не учитываем):

.

Максимальное отклонение вынужденных колебаний равно:

Чем больше - тем больше .

Чем больше m - тем большей амплитуды должны быть вынужденные колебания.

Чем больше - тем больше амплитуда колебаний корпуса машинки

Величина «m» влияет на работу стригаля в 2-х случаях:

Как прямая нагрузка на руку стригаля (с этой точки зрения мы ее стремимся уменьшить).

Влияет на амплитуду колебаний (надо увеличить ее). Здесь нужен оптимум.

Исследования доцента Пруткова показали, что для машинок МСО – 77 Б амплитуда колебаний в 2 раза превышает санитарные нормы. Зависимость амплитуды от числа двойных ходов ножа в минуту:

Машинки МСО –200 имеют меньшую величину, так как отсутствует шарнирный механизм и гибкий вал. Величина «m» больше, нежели у МСО – 77. Все это значительно снижает величину «А», машинка работает «мягче».

Как рассчитать двигатель для стригальной машинке?

Механический момент обусловлен касательными составляющими усилиями Т от действующих на пальце эксцентрика сил и радиусом эксцентрика r, т.е. имеет место равенство:

, Н·м.

Расчетная схема

Касательная составляющая Т складывается из сопротивления трения ножа о гребенку Ттр, сопротивление шерсти срезу Тср и сопротивление сил инерции Ти, т.е. .

Графоаналитическим методом (А.П. Баскаковым) определены эти слагаемые:

где, - угол поворота эксцентрика.

Сила Тср изменяется в зависимости от размеров одновременно от срезаемых площадок шерсти с данных участков.

На участке ()

.

На участке ()

.

На участке

Тангенциальное усилие Ти, обусловленное силой инерции рычага в сборе:

,

где, - момент инерции рычага относительно центра тяжести, ; - угловое ускорение рычага, ; - расстояние от центра вращения до точки качания рычага,; - расстояние от центра вращения до центра тяжести, ; - масса рычага, ; - расстояние от центра вращения до оси цилиндрического паза рычага, .

Зная ; и можно построить результирующий график .

Планиметрированием можно определить .

Мощность двигателя

.

Если привод осуществляется через гибкий вал, то

,

где - мощность, на преодоление трения гибкого вала, .

Механическая характеристика стригальной машинки

Нагрузочная диаграмма

  1. Оборудование для механизации купания овец.

Для профилактики заболеваний и уничтожения паразитов овец обязательно обрабатывают дезраствором (купают) два раза в году: весной после стрижки и осенью перед постановкой на зимовку.

Обработку виду 2 способами:

а) окунанием овец в раствор с полным насыщением шерсти ядохимикатами;

б) поверхностным опрыскиванием шерсти.

Для окунания применяют погружные ванны разных конструкций (МКУ – 1; КУП – 1 – уст. Полтавского и др.). для опрыскивания – душевые установки или аэрозольные генераторы создающие из раствора туман (передвижные автодоз. установки ЛСД – 2; ДУК – 2 и стационарные УМД – 300; ОЖУ - 5).

Применяется раствор – из 1% - го креолина с добавлением 0,25% чистого гексахлорана.

Подогрев рабочего раствора.

Для подогрева рабочего раствора (эмульсии) на купочных установках применяют различное по устройству и принципу действия оборудование:

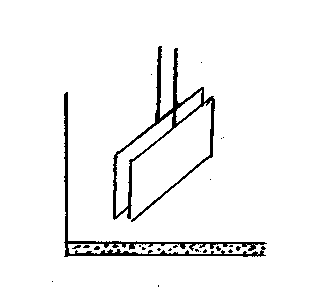

а) Подогрев электродами – используют на купочных установках самосвального типа. Нагревательный прибор состоит из 2-х железных электродов пластинчатой формы, размером 35•15 см. К одной пластине подведен фазовый, а к другой – нулевой провода. Мощность – 10 кВт.

До начало обработки овец в ванну погружают нагревательное устройство и подключают его к сети. 25 м3 раствора нагревается за 3 часа.

Для поддержания температуры раствора на уровне 250С во время купания овец его доливают из другой емкости, где он подогревается тем же нагревательным устройством и имеет температуру равную 40 – 600С.

а б

б) подогрев паровой гребенкой – применяется на установках с погружной платформой. Раствор в ванне подогревают за счет пара, выходящего из трубы, проложенной в специальном пазу на дне купочной ванны. Пар вырабатывается в котлах КВ – 300; КВ – 200 или КМ – 1600.

80 м3 раствора нагреваются от 10 до 250С за 4 - 5 часов.

Технологическая схема погружной механизированной установки типа МКУ –1.

  1. - загон для не купанных овец;
  2. - передвижное ограждение с пальцами – толкателями;
  3. - погружная платформа;
  4. - загон для купанных овец.


1

2

3

1

2

3

4

5

6

EMBED Equation.3

EMBED Equation.3

Р=0

EMBED Equation.3

Р=0

Р=-Рmax

Р=Pmax

Ц.Т.

r

Ц.Т.

R

EMBED Equation.3

Тср

Ттр

Тл

L

Эксцентрик

=400

=700

=700

|

||

|||

Т

Тсред.

Мс

n

Мс

t
