Назначение, устройство и принцип работы магнитолы

СПОУ СПТ№34

КУРСОВАЯ РАБОТА

Назначение, устройство и

принцип работы магнитолы

По ТЕХНОЛОГИИ

Специальность «РАДИОМЕХАНИК»

Выполнил студент

2го курса 231/2группы

Малахов Дмитрий

Михайлович

Сыктывкар 2015

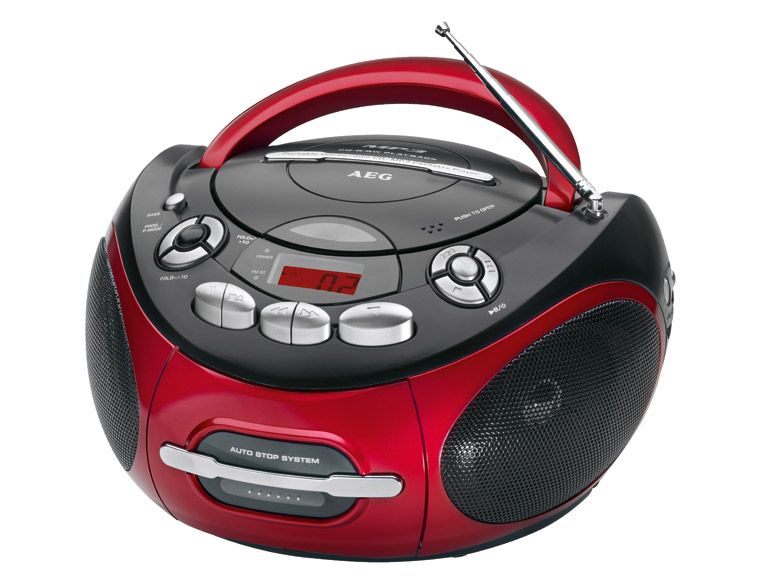

НАЗНАЧЕНИЕ МАГНИТОЛЫ

Радиола — бытовое радиоэлектронное устройство, конструктивно объединяющее в одном корпусе радиоприёмник и электрофон. Такие узлы, как УЗМЧ, блок питания и громкоговорители в радиоле являются общими.

УСТРОЙСТВО МАГНИТОЛЫ

Основными функциональными узлами магнитофона являются лентопротяжный механизм (ЛПМ), блок магнитных головок (БМГ, БВГ) для записи, воспроизведения и стирания сигналов и электронные устройства, обеспечивающие работу БМГ.

ЛЕНТОПРОТЯЖНЫЙ МЕХАНИЗМ

Лентопротяжный механизм, или механизм транспортирования магнитной ленты, обеспечивает, как ясно из названия, протяжку магнитной ленты. Характеристики ЛПМ в наибольшей степени влияют на качество звуковоспроизведения аппарата в целом, потому что искажения, которые неидеальный ЛПМ вносит в сигнал, невозможно исправить никакой коррекцией в аналоговом электронном тракте. Главными характеристиками ЛПМ являетсякоэффициент детонации и долговременная стабильность скорости движения ленты (выражается в процентах наибольшего отклонения скорости от номинальной).

ЛПМ должен обеспечивать:

равномерное движение магнитного носителя при записи и воспроизведении с заданной скоростью (рабочий ход);
равномерное натяжение носителя с определенным усилием;
равномерный и надёжный контакт носителя с магнитными головками;
переключение скоростей ленты (в многоскоростных моделях);
ускоренную перемотку носителя, как правило, в обе стороны — вперед и назад (в простейших и специальных устройствах перемотка может отсутствовать);
дополнительные возможности в зависимости от класса и назначения магнитофона: автостоп, кратковременную остановку при рабочем ходе (пауза), реверс (запись и воспроизведение в обе стороны), автоматический поиск фрагментов фонограммы, счётчик ленты и пр.

Для привода ЛПМ используются, как правило, электрические двигатели постоянного и переменного тока. В некоторых ранних переносных моделях для экономии энергии батарей применялись пружинные (патефонного типа) двигатели, например, в советских МИЗ-8 и «Днепр-8». Применяютсяфрикционные, ременные и зубчатые передачи. ЛПМ может содержать как один двигатель, так и два или три, редко — больше. Однодвигательная схема — самая распространенная. Два или три двигателя ставят обычно в дорогие высококачественные аппараты. Трехдвигательные ЛПМ считаются самыми совершенными. В них меньше всего механических передач, ведущий узел лучше всего изолирован от влияния приемного и подающего узла (а значит, проще стабилизировать скорость и натяжение ленты). Но эти достоинства полностью реализуются только при применении специальных и очень недешевых прецизионных двигателей.

По принципу управления режимами работы ЛПМ бывают с механическим и электронным управлением.

В ЛПМ с механическим управлением перемещение отдельных узлов (прижимного ролика, блока магнитных головок, элементов механической передачи) происходит под действием механического усилия от кнопок, клавиш или рычагов управления. Их достоинство — простота, надёжность, малое энергопотребление. Недостаток — очень сложно реализовать автоматическое управление режимами работы (автопоиск и т. д.).
В ЛПМ с электронным управленим усилие для перемещения всех узлов создаётся электромагнитами и вспомогательными электродвигателями. Управление ими осуществляется через электронную логическую схему (часто на микроконтроллере или микропроцессоре). Такой ЛПМ легко поддаётся автоматизации (функции автопоиска, дистанционного управления, калибровки уровня записи и подмагничивания под конкретный тип ленты).

Заданные характеристики ЛПМ обеспечиваются тщательным проектированием механизма, прецизионным изготовлением деталей и узлов, применением электронных, механических и электромеханических систем автоматической стабилизации скорости и натяжения ленты.

БЛОК МАГНИТНЫХ ГОЛОВОК

Важнейший узел магнитофона — магнитные головки. Их характеристики во многом определяют качество работы аппарата в целом.

Магнитная головка может работать как с одной дорожкой (моно), так и с несколькими — от двух (стерео) до 24 (см. Многодорожечная запись).

Они классифицируются по назначению: головки воспроизведения (ГВ), записи (ГЗ), универсальные записи-воспроизведения (ГУ) и стирания (ГС). Количество их, устанавливаемое на ЛПМ, варьируется от одной (ГВ в магнитофонах-проигрывателях или ГЗ в магнитофонах, предназначенных только для записи), двух (ГУ и ГС — наиболее распространённый вариант в бытовых магнитофонах), трёх (ГВ, ГЗ, ГС — так называемый «сквозной канал», который обеспечивает воспроизведение только что записанного сигнала) до четырёх (две ГВ для функции реверса, и по одной ГЗ и ГС) и более (головка для фунции «реверс» может применяться и одна, но с механизмом переворачивания на 180° или же сдвига по высоте).

В случае использования нескольких головок в общем конструктиве (барабане, основании) говорят о блоке магнитых головок (БМГ) — так, существуют аудиомагнитофоны со сменным БМГ, что позволяет получить, например, разное количество дорожек (немецкий бытовой магнитофон высокого классаUher Royal de Luxe, 1969 г.[3]). Иногда применяются комбинированные головки, конструктивно объединяющие, например, ГУ и ГС. Также иногда применяется отдельная головка подмагничивания, записи и воспроизведения вспомогательных сигналов и др.
Стирание записи обычно ведётся высокочастотным переменным магнитным полем, но в самых дешёвых моделях широко применялись и ГС в виде постоянного магнита специальной формы, которая механически подводится к ленте при стирании, несмотря на то, что уровень шумов при стирании постоянным магнитным полем больше.

Качество применённых магнитных головок в основном и определяют качество записи/воспроизведения сигнала в магнитофоне. От качества головки также зависит и её долговечность (срок службы). На первых моделях кассетных магнитофонов стояли головки с сердечником из мягкого пермаллоя, в дальнейшем им на смену пришли более износостойкие головки из стеклоферрита и из сендаста. Позже были разработаны магнитные головки изаморфного металла (А-головки), отличающиеся прекрасными магнитными свойствами и износостойкостью на уровне стеклоферрита, и высококлассныемагниторезистивные головки (Z-головки).

Важное значение для обеспечения совместимости записей, сделанных на разных магнитофонах, имеет правильная юстировка магнитных головок (их пространственное расположение по высоте и наклону относительно ленты) согласно принятым стандартам. Особенно сильно влияет на совместимость записей совпадение азимутов магнитных головок (угла между магнитным зазором головки и кромкой ленты) при записи и воспроизведении. Несовпадение азимутов всего на единицы угловых минут, приводит к резкому ухудшению воспроизведения высоких частот. В дешевых магнитофонах, нередко предусмотрено специальное отверстие в передней или задней панели, для юстировки головки «на слух», по максимуму воспроизводимых высоких частот.

В процессе работы магнитные головки засоряются осыпающимся с ленты магнитным слоем и потому подлежат периодической очистке.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

И РЕМОНТ

Техническое обслуживание и ремонт (ТоиР, ТОРО — техническое обслуживание и ремонтное обеспечение) — комплекс операций по поддержанию работоспособности или исправности производственного оборудования (изделий, деталей) в процессе технической эксплуатации, хранения и транспортировки.

Техническое обслуживание — мероприятия профилактического характера, проводимые систематически, принудительно через установленные периоды, включающие определённый комплекс работ.

Все работы по поддержанию необходимого уровня технического состояния оборудования подразделяются на техническое обслуживание (ТО), ремонт, модернизацию и замену.

Организация комплекса технического обслуживания и ремонта на производственных предприятиях обычно реализуется созданием единого специализированного подразделения, руководитель которого (называемый на русском языке, как правило, главный механик) несёт ответственность перед руководством предприятия за технически исправное и работоспособное состояние всего оборудования. Таким подразделениям подчинены ремонтные цеха, а на небольших предприятиях — и энергетическое хозяйство.

Для информационной поддержки управленческих задач в области организации и совершенствования комплекса технического обслуживания и ремонта и для автоматизации операций, выполняемых персоналом на предприятиях, используются соответствующие модули ERP-систем или специализированные программные продукты (EAM-системы, CMMS-системы).
