РАСЧЕТ АППАРАТА УМЯГЧЕНИЯ ВОДЫ
Министерство образования и науки Российской Федерации
ФГАОУ ВПО «Уральский федеральный университет имени первого Президента России Б.Н.Ельцина »
Кафедра «Водного хозяйства и технологии воды».
РАСЧЕТ АППАРАТА УМЯГЧЕНИЯ ВОДЫ
Курсовой проект
Пояснительная записка
Д.С.270800.120803.01.КП-ПЗ
Руководитель: Мигалатий Е.В.
Магистрант
гр. СМ-120803 Климаев А.В.
Екатеринбург 2013 г.
СОДЕРЖАНИЕ
[0.1] СОДЕРЖАНИЕ
[0.2]
[0.3]
[0.4] [0.5] 2.1 Определение рабочего давления и требуемого количества мембранных элементов [0.6] 2.2 Выбор схемы соединения фильтрационных элементов в мембранном аппарате [0.7] 2.3 Расчет концентрации компонента в фильтрате и концентрате после каждого мембранного элемента [0.8] 2.4 Подбор насосного оборудования и определение удельного потребления электроэнергии
[0.9] |
Введение
Целью настоящего курсового проекта является выполнение расчета станции умягчения воды производительностью 100 куб.м/ч в соотношении фильтрата к концентрату 1:1 с применением мембранного элемента марки NE8040-90.
Расчет мембранного аппарата заключается в определении требуемого количества мембранных элементов, составлении балансовых схем по движению воды и компонента, подборе насосного оборудования для обеспечения требуемого рабочего давления при подаче воды в мембранный аппарат, определении удельного потребления электроэнергии.
-
Исходные данные
Расчет мембранного аппарата производится на основании данных паспорта на выбранный нанофильтрационный мембранный элемент и индивидуального здания.
Данные индивидуального задания:
- общая жесткость воды – 7,5 мг-экв/л;
- температура воды - +10С;
- производительность по фильтрату – 100 куб.м/ч;
- допустимый сброс – 100 куб.м/ч;
- гарантированный напор – 50 м в. ст.
Данные из паспорта на мембранный элемент:
- проницаемость мембраны при температуре воды +10С А=2,7л/ м2 ч атм (определена расчетом);
- площадь фильтровальной поверхности одного элемента Sэлемент равна 37,2 м2;
- максимальный поток исходной воды – 15 куб.м/ч;
- минимальный выход концентрата – 3,6 куб.м/ч;
- дивалентная ионная селективность (MgSO4) – 99,5% (в долях 0,995).
2. Технологическая часть
2.1 Определение рабочего давления и требуемого количества мембранных элементов
Проницаемость мембраны А рассчитывается по формуле:
,
где Q – расход фильтрата, л;
P – рабочее давление, ат;
Sтр – требуемая площадь мембранных элементов, м2.
Условно приняв рабочее давление ориентировочно равным 15 атм по формуле для расчета проницаемости мембраны определяем требуемую площадь мембранных элементов Sтр.
=2469,1 м2.
Требуемое количество мембранных элементов составит:
.
Зная требуемое количество мембранных элементов, определим рабочее давление:
2.2 Выбор схемы соединения фильтрационных элементов в мембранном аппарате
Мембранный аппарат выбран со следующими характеристиками:
- проведение процесса – проточный;
- схема с частичным рециклом концентрата четвертой стадии;
- исполнение блочное.

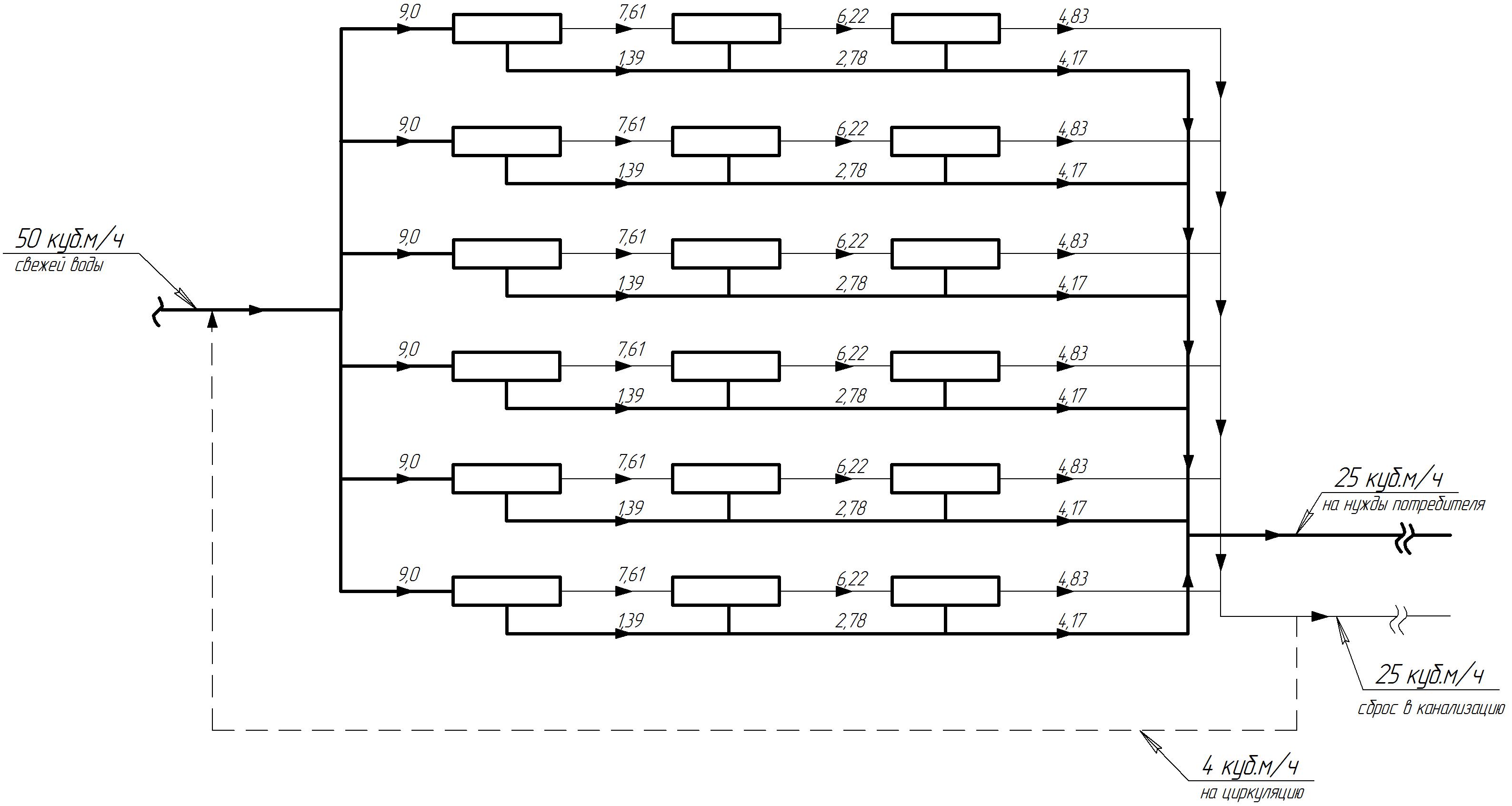

Мембранный аппарат выбираем блочного типа состоящий из 4 блоков. Каждый блок состоит из 6 корпусов по 3 мембранных элемента в корпусе. Балансовая схема мембранного аппарата по движению воды с учетом расходов исходной воды, фильтрата и концентрата представлена на рисунке 1. Балансовая схема блока мембранного аппарата по движению воды представлена на рисунке 2.
|
Рисунок 1. Схема мембранного аппарата |
|
Рисунок 2. Схема водного баланса блока мембранного аппарата |
2.3 Расчет концентрации компонента в фильтрате и концентрате после каждого мембранного элемента
Определение концентрации компонента в фильтрате производим по следующей формуле:
,
где Сф – концентрация компонента в фильтрате, мг-экв/л;
Со – концентрация компонента во входящем потоке воды, мг-экв/л;
Qо – расход входящего потока воды, куб.м/ч;
Qk – расход концентрата, куб.м/ч;
R – селективность мембранного элемента в долях.
Определение концентрации компонента в концентрате производим по следующей формуле:
.
Определим итоговую концентрацию компонента в фильтрате:
Определим итоговую концентрацию компонента в концентрате:
.
Жесткость воды, поступающей на мембранный аппарат с учетом объема циркуляционной воды С0 определим, из соотношения.
где Qисх – расход исходной воды, поступающей на умягчение, куб.м/ч;
Сисх – концентрация компонента в исходной воде, поступающей на умягчение, мг-экв/л;
Qцирк - расход циркулирующего концентрата, куб.м/ч;
Сцирк – концентрация компонента в циркулирующем концентрате, мг-экв/л
Q0 – общий расход воды, поступающей на умягчение, куб.м/ч.
По представленным выше формулам определим концентрации компонента в фильтрате и концентрате после каждого элемента.
.
.
.
.
.
.
Балансовая схема блока мембранного аппарата по компоненту представлена на рисунке 3.
|
Рисунок 3. Балансовая схема блока мембранного аппарата по компоненту |
2.4 Подбор насосного оборудования и определение удельного потребления электроэнергии
Для подачи исходной воды в размере 200 куб.м/ч и циркулирующего концентрата в размере 16 куб.м/ч на мембранный аппарат с требуемым давлением предусмотрены насосы типа СR 120-6-1 (Grundfos) производительностью 130 куб.м/ч и напором 99 м в количестве 2 шт..
Мощность насоса при его выходе на рабочий режим составляет 55 кВт. С учетом производительности мембранного аппарата равной 100 куб.м/ч и количестве насосов 2 шт удельное потребление электроэнергии составит 1,1 кВт на один куб.м умягченной воды.
Заключение
В данном курсовом проекте был рассчитан мембранный аппарат, состоящий из 4 блоков по 18 мембранных элементов в каждом. Мембранный аппарат комплектуется двумя насосами типа СR 120-6-1 (Grundfos) мощностью 55 кВт. Удельное потребление электроэнергии составит 1,1 кВт/м3. Жесткость фильтрата от установки составит 0,13 мг-экв/л, жесткость концентрата – 15,1 мг-экв/л.
БИБЛИОГРАФИЧЕСКИЙ СПИСОК
- Дытнерский Ю.И. Обратный осмос и ультрафильтрация. – М.: Химия, 1978. – 552с.
- Мулдер М. Введение в мембранную технологию. «Мир». 1999. – 495 с.
- Рябчиков Б.Е. Современные методы подготовки воды для промышленного и бытового использования – М.: ДеЛи принт, 2004. – 328с.
- Свитцов А.А. Введение в мембранную технологию. Учебное пособие. 2006. – 183с.
- Мембраны и мембранные процессы: учеб. пособие в 2 частях / Под общ. Ред. Ю.Т. Панова, Н.С. Попова. – Тамбов: Изд-во ИП Чеснокова А.В., 2011. – 148 с.
PAGE \* MERGEFORMAT2
РАСЧЕТ АППАРАТА УМЯГЧЕНИЯ ВОДЫ
