Организация Зоны ТО-2 текущего ремонта легковых автомобилей на СТОА

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

1 ОБЩАЯ ЧАСТЬ

1.1 Характеристика СТОА.

1.2 Характеристика объекта проектирования и анализ его работы

1.3 Расчёт производственных подразделений по техническому обслуживанию, диагностике и текущему ремонту подвижного состава на СТОА

1.3.1 Расчёт годовой производственной программы

1.3.2 Расчёт числа производственных рабочих

1.3.3 Выбор метода организации производства ТО и ТР на СТОА

1.3.4 Выбор метода организации технологического процесса на объекте проектирования

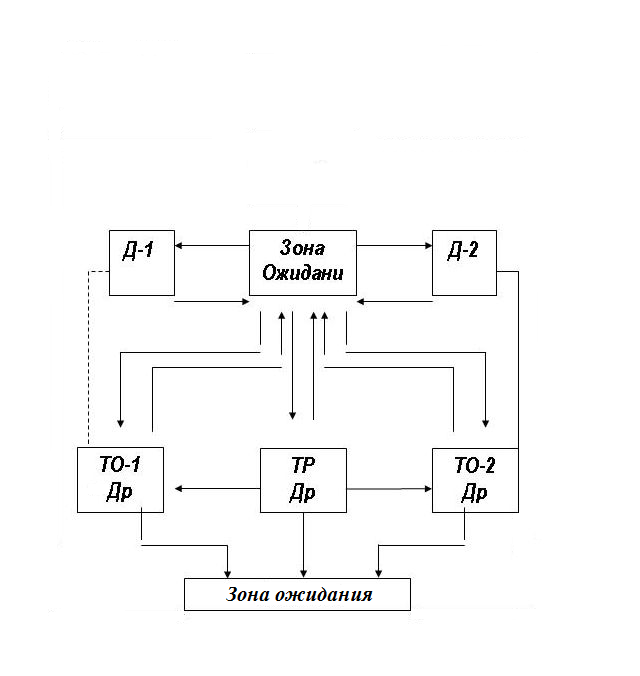

1.3.5 Схема технологического процесса на СТОА

1.3.6 Выбор режима работы производственных подразделений

1.3.7 Расчёт количества постов на объекте проектирования

1.3.8 Распределение исполнителей по специальностям и квалификации

1.3.9 Подбор технологического оборудования на объекте проектирования

1.3.10 Расчёт производственной площади объекта проектирования

1.3.11Технологическая карта

2 СПЕЦИАЛЬНАЯ ЧАСТЬ

2.1 Конструкторский анализ работоспособности

2.1.1 Устройство восстанавливаемой детали

2.1.2 Возможные дефекты восстанавливаемой детали

2.1.3 Технологический процесс разборки

2.2 Технологический процесса восстановления рассматриваемой детали

2.2.1 Анализ работоспособности рассматриваемой детали

2.2.2 Технологический процесс дефектации

2.2.3 Выбор и обоснование методов устранения дефектов

2.2.4 План устранения дефектов при подефектном описании технологии восстановления

2.3 Технологический процесс комплектации, сборки и испытания автомобильного колеса

2.3.1 Технологический процесс комплектации

2.3.2 Технологический процесс сборки

2.3.3 Технологический процесс испытания

3 ЭКОНОМИЧЕСКАЯ ЧАСТЬ

3.1 Производственная программа объекта проектирования

3.2 Расчёт численности рабочих на объекте проектирования

3.3 Расчёт фонда оплаты труда рабочих объекта проектирования

3.4 Расчёт затрат на материалы

3.5 Расчёт затрат на запасные части

2.6 Расчёт капитальных вложений

3.7 Смета общехозяйственных расходов

2.8 Себестоимость выполнения работ

3.9 Общая смета объекта проектирования

3.10 Показатели работы объекта проектирования

4 ОХРАНА ТРУДА И ОКРУЖАЮЩЕЙ СРЕДЫ

ЗАКЛЮЧЕНИЕ

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

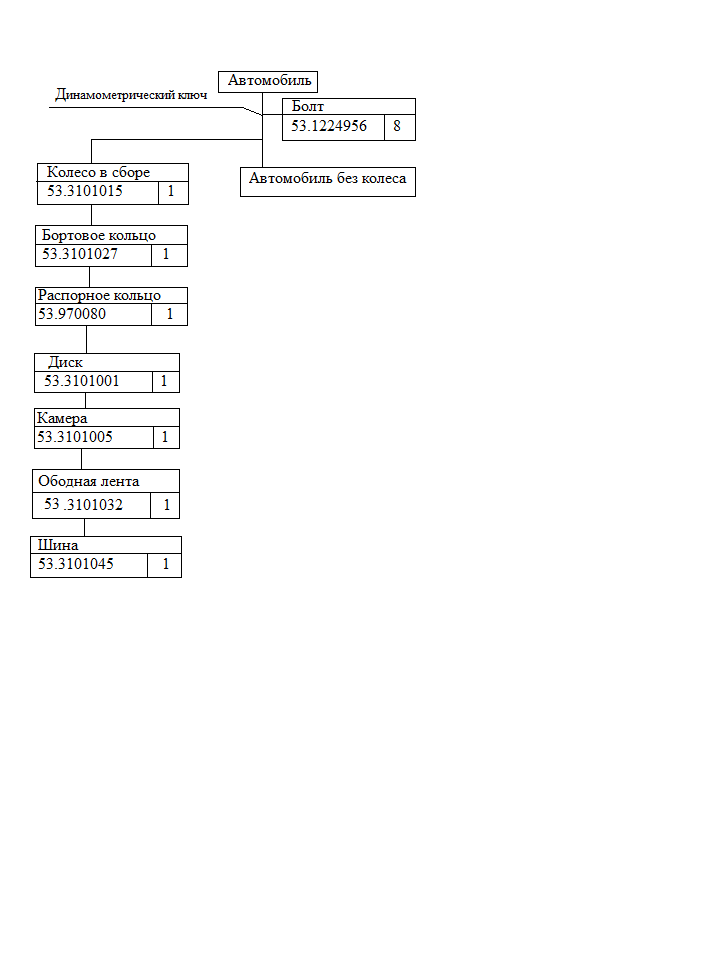

ПРИЛОЖЕНИЕ А Схема разборки

ПРИЛОЖЕНИЕ Б Карта дефектовки

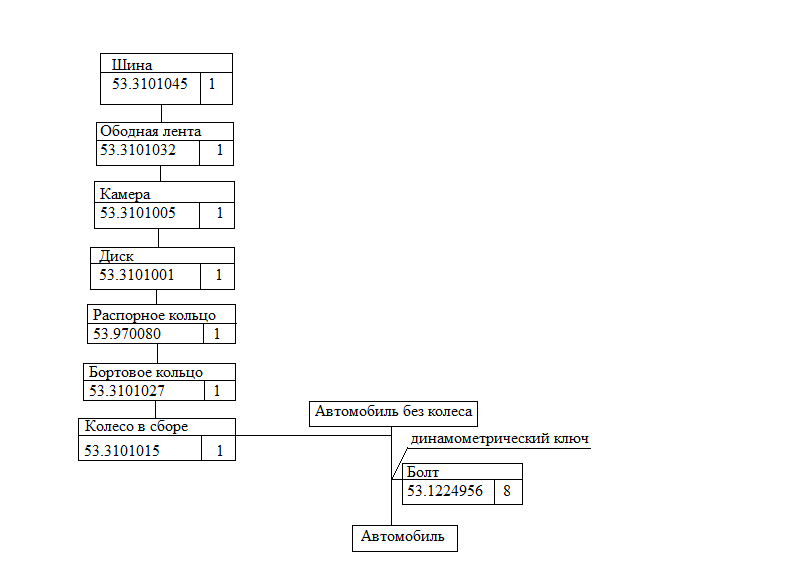

ПРИЛОЖЕНИЕ А Схема сборки

ВВЕДЕНИЕ

Автомобильный транспорт является неотъемлемой частью отраслей хозяйства, различных фирм и предприятий, а также играет важную роль в жизни человека.

В современных условиях дальнейшее развитие отраслей хозяйства немыслимо без хорошо налаженного транспортного обеспечения. Поэтому перед автомобильным транспортом стоят следующие серьёзные задачи:

1) Повышение производительности автомобилей;

2) Снижение себестоимости перевозок;

3) Экономия топливно-энергетических ресурсов;

4) Проблема безопасности и экологии;

5) Уменьшение трудовых затрат.

Автомобильный транспорт играет существенную роль в транспортном комплексе страны.

Под ТО понимают комплекс организационно-технических мероприятий, цель которых предупредить изнашивание деталей при их эксплуатации, повысить таким образом их надежность и долговечность, а следовательно поддерживать на требуемом уровне работоспособность автомобиля. Однако даже при качественном ТО в процессе эксплуатации возникают неисправности, а иногда поломки в результате которых становиться необходимым восстановление работоспособности автомобиля или его ремонта.

Под ремонтом понимают комплекс операции или совокупность технологических воздействии по восстановлению работоспособности автомобиля (агрегата, механизма).

В процессе эксплуатации автомобиля его рабочие свойства постепенно ухудшаются из-за изнашивания деталей, а также коррозии и усталости материала, из которого они изготовлены. В автомобиле появляются отказы и неисправности, которые устраняют при техническом обслуживании (ТО) и ремонте.

Основным источником экономической эффективности КР автомобилей является источником остаточного ресурса и деталей.

Около 70…75% детали автомобилей, поступившие в КР, могут быть использованы повторно либо без ремонта, либо после небольшого ремонтного воздействия.

Детали, полностью исчерпавшие свой ресурс и подлежащие замене, составляют 25…30% всех деталей. Это поршни, поршневые кольца, подшипники качения, резинотехнические изделия и др. Количество деталей, износ рабочей поверхности которые находятся в допустимых пределах, что позволяет использовать их без ремонта, достигает 30…35%. Остальные детали автомобиля (40…45%) могут быть использованы повторно только после их восстановления. К ним относятся большинство наиболее сложных, металлоёмких и дорогостоящих деталей автомобиля, в частности блок цилиндров, коленчатый и распределительные валы, головка цилиндров, картеры коробки передач, заднего моста и др. Стоимости их изделии.

Себестоимость КР автомобиля и их составных частей обычно не превышает 60…70% стоимости новых аналогичных изделий. При этом достигается экономия металла и энергетических ресурсов. Высокая эффективность централизованного ремонта обусловила развития авторемонтного производства, которые всегда занимало значительное место в промышленном потенциале нашей страны. Объёмы централизованного ремонта автомобилей и их составных частей достигли, а по некоторым позициям превзошли объёмы их производства.

Задачи стоящие перед технической службой АТП или СТОА являются не только поддержание и восстановление работоспособности автомобильного парка, но и снижение затрат на его содержание, а следовательно себестоимости перевозок.

Целью дипломного проекта является организация Зоны ТО-2 текущего ремонта легковых автомобилей на СТОА. В зоне Технического обслуживания-2 автомобиля проводят комплекс работ, выполняемых на автомобиле с определенной периодичностью, задачей которых является обеспечение исправного технического состояния, надежности и долговечности автомобиля.

В расчётной части дипломного проекта производится расчёт основных технологических показателей, таких как: расчет производственных подразделений по техническому обслуживанию, диагностике и текущему ремонту автомобилей на СТОА; расчет годовой производственной программы; расчет числа производственных робочих; выбор метода организации производства ТО и ТР на СТОА.

В специальной части выполняется описание ремонта, анализ работоспособности, описание возможных дефектов и методов их устранения выбранного агрегата.

Дипломный проект состоит из введения, расчётной части, специальной части (ремонт выбранного агрегата), экономической части, раздела по безопасности жизнедеятельности и организации труда, заключения и списка использованной литературы.

1 ОБЩАЯ ЧАСТЬ

1.1 Характеристика СТО

СТОА «Городок», станция технического обслуживания, находится по адресу: Мурманская область, город Мурманск, Верхне-Ростинском шоссе 38. Заезд на территорию СТОА осуществляется с Верхне-Ростинским шоссе 38. Рядом со станцией технического обслуживания имеются асфальтированные места стоянки автомобилей, размеры которых позволяют водителям свободно маневрировать. Для удобства клиентов и для обслуживающего персонала парковка расположена напротив СТОА «Городок».

СТОА «Городок», как и большинство автосервисом города Мурманска, целью которой является качественно выполнением ремонтных работ или проведение профилактического техобслуживания автомобиля любого типа и модели от любого производителя.

СТОА «Городок» оказывает следующие услуги: ремонт и диагностика ходовой части автомобиля; ремонт и замена сцепления; ремонт тормозной системы; замена масла; ремонт двигателя; регулировка сход - развала; ремонт коробки передач; регулировка инжектора; ремонт и регулировка карбюратора; диагностика и устранение неполадок в электрической системе автомобиля.

На все виды оказываемых услуг имеются сертификаты соответствия.

Накопленный на СТОА «Городок» опыт позволяет предполагать, что развернутый на его территории пост по техническому обслуживанию и ремонту легковых автомобилей сможет быстро стать конкурентоспособным и приносить предприятию ощутимую прибыль.

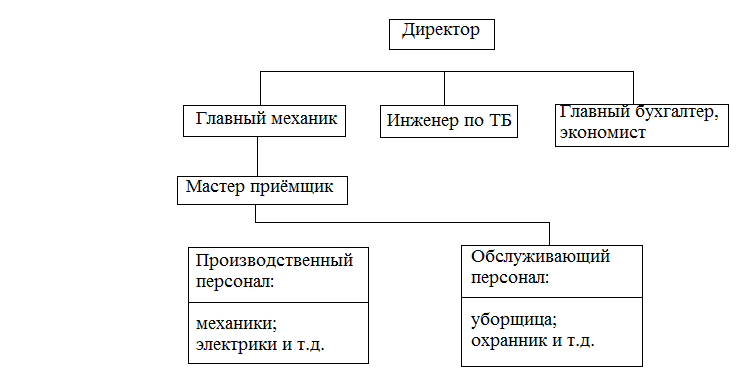

На СТОА «Городок» работают специалисты разной квалификации. Среди них: производственные рабочие по ТО и ТР; служащие; административно-управленческий персонал.

Квалификация персонала высокая. Каждый из работников компетентен в своей области и постоянно расширяет круг своих знаний и навыков. Сотрудники проходят дополнительное обучение, занимаются самообразованием, повышают свою квалификацию.

При желании, клиент может пообщаться с персоналом, ремонтирующим его автомобиль – мастера ответят на все интересующие вопросы, касающиеся выполняемых работ, вежливо и в удобной для восприятия форме.

Режим работы СТОА «Городок»: ежедневно с 9:00 до 19:00. Обед с 13:00 – 14:00. Выходные: без выходных. В праздничные дни предприятие не работает. Телефон СТОА «Городок»: 8-815-22-61-067,8-951-29-78-401.

Прием клиентов осуществляется непосредственно на территории СТОА. По поводу выполнения работ, оплаты, стоимости услуг и другим организационным вопросам клиент должен обратиться к старшему мастеру. Цены зависят от сложности выполняемых работ.

При оформлении договора фиксируются регистрационный номер автомобиля, а также номер телефона его владельца на случай оперативной связи с клиентом, во время долгосрочного ремонта.

Нахождение клиента в ремонтной зоне неприемлемо, так как это может угрожать его безопасности. Оплата выполненных услуг производится после их выполнения.

Въезд и выезд автомобилей из боксов (постов ремонта) и с территории предприятия осуществляется с разрешения мастера и под руководством специалиста, осуществляющего ремонт, поскольку пространство для маневрирования на стоянке зачастую бывает сильно ограничено из-за скопления автомобилей, находящихся на ремонте или наоборот, ожидающих своей очереди.

1.2 Характеристика объекта проектирования и анализ его работы

Объект проектирование – организация работы Зоны ТО-2 текущего ремонта легковых автомобилей.

Техническое обслуживание-2 автомобиля — это комплекс работ, выполняемых на автомобиле с определенной периодичностью, задачей которых является обеспечение исправного технического состояния, надежности и долговечности автомобиля.

Второе техническое обслуживание включает контрольно- диагностические, крепежные, регулировочные, смазочные и очистительные работы.

Основные документы используемые в зоне ТО-2: инструкция мастераТО-2; инструкция по ОТ и мерам безопасности, пожарной безопасности, электробезопасности; график прохождения автомобилями ТО; инструкция (руководство) по эксплуатации автомобилей, имеющихся в предприятии; инструкции по техническому обслуживанию подвижного состава; журнал контроля технического состояния при выпуске и возвращении ТС с Зоны ТО-2.

Технологический процесс зоны технического обслуживания - 2 представлен на рисунке 1.1.

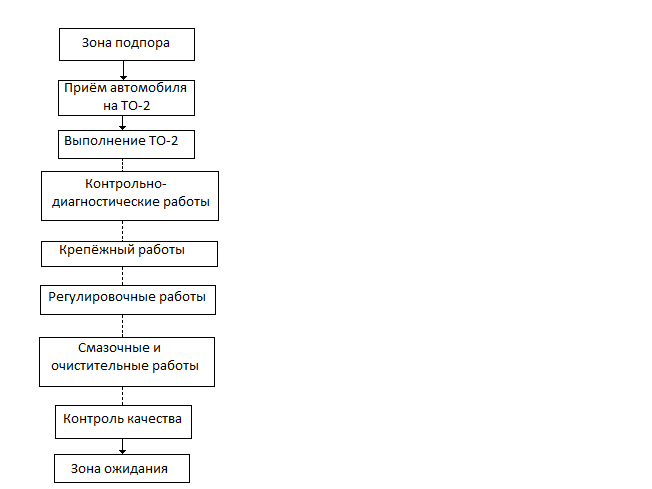

Рисунок 1.1 - Технологический процесс Зоны ТО-2

Технологический процесс зоны ТО-2 начинается с приемки в ремонт автомобиля.

После приемки автомобиля в ремонт оформляется приемо-сдаточный акт по установленной форме.

Принятый автомобиль направляют непосредственно натехническое обслуживание.

После проверяют техническое состояние и проводят необходимые работы по ТО-2. После заносится в специальный журнал надпись о сдачи автомобиля в зону контроля или на стоянку.

1.3 Расчёт производственных подразделений по техническому обслуживанию, диагностике и текущему ремонту подвижного состава в СТО

Целью технологического расчета является определение объема работ по объекту проектирования, расчет необходимого количества исполнителей на нем.

Технологический расчет предполагает последовательное решение следующих задач:

1) выбор исходных данных и корректирование нормативов режима ТО и ремонта;

2) определение проектных величин коэффициента технической готовности и коэффициента использования;

3) определение годового пробега автомобилей и прицепов на АТП;

4) определение годового объема работ по объекту проектирования;

5) определение количества исполнителей на объекте проектирования.

Условные обозначения, принятые ля технологического расчёта:

Au - списочное (инвентарное) количество автомобилей;

lcc - среднесуточный пробег автомобилей;

Lн1(2) - исходная периодичность первого (второго) ТО;

Lр1(2) - расчетная (скорректированная) периодичность первого (второго) ТО;

tн(ео,1,2) - исходная трудоемкость ежедневного ( первого, второго) ТО;

tр(ео,1,2) - исходная (скорректированная) трудоемкость ежедневного (первого, второго) ТО;

Lнкр - исходная норма межремонтного пробега (пробега до КР);

Lркр - расчетная (скорректированная) норма межремонтного пробега (пробега до КР);

dнТО и ТР - исходная норма дней простоя в ТО и ТР на 1000 км пробега;

dрТО и ТР - расчетная (скорректированная) норма дней простоя в ТО и ТР 1000 км пробега;

dкр - дни простоя автомобиля в КР;

tд(ед.,д1,д2) - трудоёмкость общей (поэлементной) диагностики;

tнТР - исходная удельная трудоемкость ТР;

tрТР - расчетная (скорректированная) удельная трудоемкость ТР;

K1 – коэффициент корректирования, учитывающий категорию условий эксплуатации;

K2 - коэффициент корректирования, учитывающий модификации подвижного состава;

K3 - коэффициент корректирования, учитывающий условия климатической эксплуатации;

K4 - коэффициент корректирования, учитывающий пробег ТС;

K5 - коэффициент корректирования, учитывающий количество ТС на предприятии;

т - коэффициент технической готовности автомобиля;

Dэ - количество дней эксплуатации автомобиля;

Dто и тр - количество дней простоя автомобиля в ТО и ТР;

Dкр - количество дней простоя автомобиля в КР;

dтр - количество дней на транспортировку автомобиля в ПО;

и - коэффициент использования автомобиля;

Dрг - количество дней работы организации в году;

Kп - коэффициент снижения использования технически исправных автомобилей по организационным причинам;

Lр - годовой пробег автомобилей в АТП;

Nео(1,2) - годовая программа по ЕО, ТО1, ТО2;

Nд1,2 - годовая программа общей и поэлементной диагностике;

NУМР - годовая программа уборочно-моечных работ;

TЕО(1,2) - годовая трудоемкость работ по ЕО, ТО1, ТО2;

Т1(2) - годовая трудоемкость работ по зоне ТО1 и ТО2 (вместе);

Тmp - годовая трудоемкость работ по ТР;

Тпост.тр - годовая трудоемкость постовых работ ТР;

Тцр - годовая трудоемкость цеховых работ ТР;

Pт - технологически необходимое (явочное) количество рабочих;

nтр - количество постов в зоне ТР;

nто1(2) - такт поста;

лто1(2) - такт линии;

R - ритм производства;

л - количество линий;

тр - количество постов в зоне ТР;

д1(2) - количество постов общей и поэлементной диагностики.

1.3.1 Расчет годовой производственной программы

Значения исходных нормативов, определяющих режим технического обслуживания и ремонта представлены в таблице 1.1.

Таблица 1.1 Исходные нормативы режима ТО и ремонта подвижного состава

Марка, модель автомобиля

1сс км

L1н

км

L2н

км

tеон(1,2) чел.ч

tнтр

чел.ч/1000км

Lкрн км

dHТОиТР

дн/1000км

dкр дн

ВАЗ-2105

240

5000

20000

0,3

2,3

9,2

2,8

125000

0,40

Значение исходных нормативов, определяющих режим технического обслуживания и ремонта представлены в таблице 1.2.

Таблица 1.2 Исходные данные для текущего ремонта

Марка, модель автомобиля

tнтр

чел.ч/1000км

Lкрн км

dHТОиТР

дн/1000км

dкр дн

ВАЗ-2105

2,8

125000

0,40

Для выполнения технологического расчета исходные нормативы режима технического обслуживания и ремонта должны быть скорректированы с учетом реальных условий, в которых эксплуатируется подвижной состав.

Скорректированные значения нормативов режима ТО и ремонта рассчитываются по формулам (1.1) и (1.2).

Скорректированная величина периодичности ТО-1 рассчитывается по формуле:

L1 = . К1 . К3 (1.1)

где: L1н = 5000км - нормативная периодичность ТО-1 (см.таблица 1.1);

К1 = 0,9 - коэффициент корректирования нормативов в зависимости от категории условий эксплуатации [1, табл. 12];

К3 = 0,9 - коэффициент корректирования нормативов в зависимости от природно-климатических условий [1, табл. 14].

Lр1 = 5000 · 0,9 · 0,9 = 4050км

Скорректированная величина периодичности ТО-2 рассчитывается по формуле:

L2 = . К1 . К3 (1.2)

где: L2н = 20000км - нормативная периодичность ТО-2 (таблица 1.1);

К1 = 0,9 - коэффициент корректирования нормативов в зависимости от категории условий эксплуатации [1, табл. 12];

К3 = 0,9 - коэффициент корректирования нормативов в зависимости от природно-климатических условий [1, табл. 14].

Lp2 = 20000 · 0,9 · 0,9 = 16200км

Таблица 1.3 Расчётная периодичность ТО-1, ТО-2 подвижного состава

Марка, модель автомобиля	L1н км	L2н км	К1	К3	Lp1, км	Lp2, км
1	2	3	4	5	6	7
ВАЗ-2105	5000	20000	0,9	0,9	4050	16200

Расчётная величина трудоемкости технического обслуживания.

Корректирование ЕО выполняется по формуле:

t р ео = tеон · К2 · К5 (1.3)

где: tеон = 0,3 - нормативная трудоемкость ЕО (см.таблица 1.1);

К2 = 1,0 - коэффициент, учитывающий модификацию подвижного состава и организацию его работы [1, табл. 13];

К5 = 1,05 - коэффициент, учитывающий размеры АТП и число технологически совместимых групп п/состава [1, п. 1.8.7].

t р ео = 0,3 · 1,0 · 1,05 = 0,32 чел.час.

Корректирование ТО-1 выполняется по формуле:

t1р = t1н · К2 · К5 (1.4)

где: t1н = 2,3 - нормативная трудоемкость ТО-1(см.таблица 1.1);

К2 = 1,0 - коэффициент, учитывающий модификацию подвижного состава и организацию его работы [1, табл. 13];

К5 = 1,05 - коэффициент, учитывающий размеры АТП и число технологически совместимых групп п/состава [1, п. 1.8.7].

t1р = 2,3 · 1,0 · 1,05 = 2,4 чел.час.

Корректирование ТО-2 выполняется по формуле:

t2р = t2н · К2 · К5 (1.5)

где: t2н = 9,2 - нормативная трудоемкость ТО-1 (см.таблица 1.1);

К2 = 1,0 - коэффициент, учитывающий модификацию подвижного состава и организацию его работы [1, табл. 13];

К5 = 1,05 - коэффициент, учитывающий размеры АТП и число технологически совместимых групп п/состава [1, п. 1.8.7].

t2р = 9,2 · 1,0 · 1,05 = 9,7 чел.час.

Таблица 1.4 Расчётная трудоёмкость технического обслуживания подвижного состава

Марка, модель автомобиля

tеон(1,2) чел.ч

К2

К5

t рео(1,2) чел.ч

ВАЗ-2105

0,3

2,3

9,2

1,0

1,05

0,32

2,4

9,7

Корректирование трудоёмкости общей диагностики выполняется по формуле:

, чел.ч (1.6)

где = 15 - доля трудоёмкости диагностических работ в общей трудоёмкости ТО-1 [1, табл. 16];

t1 = 2,3 – трудоёмкость ТО-1 (см.таблица 1.1).

чел.час.

Корректирование трудоёмкости поэлементной диагностики выполняется по формуле:

, чел.ч (1.7)

где = 12 - доля трудоёмкости диагностических работ в общей трудоёмкости ТО-2 [1, табл. 16];

t2 = 9,2 – трудоёмкость ТО-2 (см.таблица 1.1).

чел.час.

Таблица 1.5 Результаты корректирование трудоемкости общей диагностики и поэлементной

Марка, модель автомобиля

1сс км

t(1,2) чел.ч

tД-1(Д-2) чел.ч

ВАЗ-2105

240

2,3

9,2

0,34

1,1

Скорректированная норма межремонтного пробега рассчитывается по формуле:

Lкр = Lкрн · К1 К2 К3 (1.8)

где Lкрн = 125000км - нормативный пробег до капитального ремонта (см.таблица 1.1);

К1 = 0,9 - коэффициент корректирования нормативов в зависимости от категории условий эксплуатации [1, табл. 12];

К2 = 1,0 - коэффициент корректирования нормативов в зависимости от модификации подвижного состава и способа организации его работы [1, табл. 13];

К3 = 0,8 - коэффициент корректирования нормативов в зависимости от природно-климатических условий [1, табл. 14].

Lкр = 125000 · 0,9 · 1,0 · 0,8 = 90000км;

Таблица 1.6 расчётная норма межремонтного пробега подвижного состава

Марка, модель автомобиля	Lнкр км	К1	К2	К3	Lркр км
1	2	3	4	5	6
ВАЗ-2105	125000	0,9	1,0	0,8	90000

Средний пробег до капитального ремонта рассчитывается по формуле:

Lкрс = км ; (1.9)

где: Аu = 130 - (число автомобилей, не прошедших капитальный ремонт);

Аu = 0 - (число автомобилей, прошедших капитальный ремонт).

Lкрс = = 90000 км

Таблица 1.7 Результаты среднего межремонтного пробега

Марка, модель п/состава	Lкр, км	Au	Аu	Lкрс км

1	2	3	4	5
ВАЗ-2105	90000	130	0	90000

Расчётная норма дней простоя подвижного состава в ТО и ремонте рассчитывается по формуле:

d р ТОиТр = dТОРН· К‘4ср (1.10)

где dHТОиТР = 0,40 - нормативный удельный простой в ТО и ремонте [2, табл. 2.6].

d р ТОиТр = 0,40 · 1,0 = 0,40 дн./1000 км

Таблица 1.8 Расчётная норма межремонтного пробега

Марка, модель автомобиля

dHТОиТР

d р ТОиТр

дн./1000 км

ВАЗ-2105

0,40

Средний расчетный коэффициент корректирования выполняется по формуле:

(1.11)

где А1 = 50 - (количество автомобилей в интервале пробега 0,25…0,5);

А2 = 40 - (количество автомобилей в интервале пробега 0,5…0,75);

А3 = 10 - (количество автомобилей в интервале пробега 0,75…1,0);

А4 = 30 - (количество автомобилей в интервале пробега более 1,0);

К1 4 = 0,7- коэффициенты корректирования [2, табл. 2.11];

К2 4 = 1,0 - коэффициенты корректирования [2, табл. 2.11];

К3 4 = 1,4 - коэффициенты корректирования [2, табл. 2.11];

К4 4 = 1,5 - коэффициенты корректирования [2, табл. 2.11];

К 4ср = = 1,0

Корректирование удельной трудоёмкости текущего ремонта рассчитывается по формуле:

t ртр = tтрн · К1 · К2 · К3 · К’4ср · К5 (1.12)

где: tтрн = 2,8 - нормативная удельная трудоемкость ТР (см.таблица 1.1);

К1 = 1,1 - коэффициенты корректирования [1, табл. 12];

К2 = 1,0 - коэффициенты корректирования [1, табл. 13];

К3 = 1,2 - коэффициенты корректирования [1, табл. 14];

К5 = 1,05 - коэффициенты корректирования [1, п. 1.8.7];

К’4ср = 1,0 - средний расчетный коэффициент корректирования (формула 2.14).

t ртр = 2,8 · 1,1 · 1,0 · 1,2 · 1,0 · 1,05 = 3,9 чел.ч/1000 км

Таблица 1.9 Корректирование удельной трудоёмкости текущего ремонта

Марка, модель автомобиля	t нтр чел.ч	К1	К2	К3	К’4ср	К5	t р тр чел.ч
1	2	3	4	5	6	7	8
ВАЗ-2105	2,8	1,2	1,0	1,2	1,0	1,05	3,9

Дни эксплуатации в цикле рассчитывается по формуле:

Дэ = Lкрс/1сс (1.13)

где: 1сс = 240км - среднесуточный пробег (см.таблица 1.1);

Lкрс = 90000км- средний пробег до капитального ремонта (формула 1.9).

Дэ = 90000 / 240 = 375 дн.

Дни простоя в ТО и ремонте рассчитывается по формуле:

ДТОР = d р ТОиТр · Lкрс/1000 (1.14)

где: d р ТОиТр = 0,40 - расчётная норма дней простоя подвижного состава в ТО и ремонте (формула 1.10);

Lкрс = 60000 - средний пробег до капитального ремонта (формула 1.9).

ДТОР = 0,40 · 90000 / 1000 = 36 дн.

Транспортировки автомобилей на капитальный ремонт рассчитывается по формуле:

dтран = (0,15...0,20) · dKp (1.15)

где dKp = 18дн. - дни нахождения авто на капитальном ремонте (см.таблица 1.1).

dтран = 0,20·18 = 4 дн.

Дни простоя в ТО и ремонте рассчитывается по формуле:

Дкр = dKp + dтран (1.16)

где dKp = 18дн. - дни нахождения авто на капитальном ремонте (см.таблица 1.1);

dтран = 4дн. - дни транспортировки авто на капитальном ремонте (формула 1.15).

Дкр = 18 + 4 = 22

Расчет коэффициента технической готовности рассчитывается по формуле:

т=Дэ/(Дэ + Дтор + Дкр) (1.17)

где Дэ = 375 дн. - дни эксплуатации в цикле (формула 1.13);

Дтор = 36 дн. - дни простоя в ТО и ремонте (формула 1.14);

Дкр = 22 дн. - дни простоя в ТО и ремонте (формула 1.16).

т = 375 / ( 375 + 36 + 22) = 0,86

Таблица 1.10 Коэффициент технической готовности

Марка, модель п/состава

Lкрс, км

Дэ,

дн

d р ТОиТр

Дтор,

дн.

dKp,

дн

dтран, дн

Дкр, дн

ВАЗ-2105

90000

375

0,40

0,86

Коэффициент использования автомобилей рассчитывается по формуле:

в = Дрг ·т· Ки /365 (1.18)

где Ки = 0,97- коэффициент внеэксплуатационного простоя;

т = 0,86 - коэффициент выпуска автомобилей (формула 1.17);

Дрг = 302 дн. - дни работы в году авто на линии (см.задание).

в = 302 · 0,86 ·0,97/365 = 0,7

Таблица 1.11 Коэффициент использования автомобилей

Марка, модель п/состава	Дрг , дн	т	Ки	в
1	2	3	4	5
ВАЗ-2105	302	0,86	0,97	0,7

Расчет годового пробега по марке подвижного состава выполняется по формуле:

Lг = 365 Аи · 1сс · в (1.19)

где Аи = 130 – списочное число подвижного состава (см. задание);

1сс = 240км – среднесуточный пробег (см.таблица 1.1);

в = 0,7 – коэффициент выпуска подвижного состава (формула 1.18).

Lг = 365 · 130 · 240 · 0,7 = 7971600 км

Марка, модель автомобиля	Аи км	1сс, км	в	Lг км
1	2	3	4	5
ВАЗ-2105	130	240	0,7	7971600

Таблица 1.12 Годовой пробег по марке подвижного состава

Для проектов по техническому обслуживанию и диагностике вначале необходимо определить годовую производительную программу (количество технических обслуживаний или диагностирования за год), а затем рассчитать её трудоёмкость, т.е. объем работ в трудовом выражении.

Количество ежедневных обслуживаний рассчитывается по формуле:

Nео = Lг/1сс (1.20)

где Lг = 7971600км - годовой пробег по марке подвижного состава (формула 1.19);

1сс = 240км - среднесуточный пробег автомобиля (см.таблица 1.1).

Nео = 7971600 / 240 = 33215

Количество УМР за год рассчитывается по формуле:

Nумр = (1,10-:-1,15) · Nео (1.21)

где Nео = 33215 - количество ежедневных обслуживаний (формула 1.20).

Nумр = 1,10 · 33215 = 36569

Таблица 1.13 Количество ЕО, УМР за год

Марка, модель автомобиля	Nео	Nумр	Lг, км	1сс, км
1	2	3	4	5
ВАЗ-2105	133215	36569	7971600	240

Количество технических обслуживаний по автомобилям за год рассчитывается по формуле:

N2 = Lг/L 2 (1.22)

N1 = Lг/ L 1 – N2 (1.23)

где Lг = 7971600 км - годовой пробег по марке подвижного состава (формула 1.19);

L 1 = 4050 км – фактическая периодичность ТО-1 (формула 1.1);

L 2 = 16200 км – фактическая периодичность ТО-2 (формула 1.2).

N2 = 7971600 / 16200 = 492

N1 = 7971600 / 4050 – 492 = 1476

Общее количество диагностирования рассчитывается по формуле:

Nд1 = 1,1 · N1 + N2 (1.24)

Nд2 = 1,2 · N2 (1.25)

где N1 = 1476км - количество ТО-1 за год (формула 1.23);

N2 = 492км - количество ТО-2 за год (формула 1.22);

Nд1 = 1,1 · 1476 + 492 = 2116

Nд2 = 1,2 · 492 = 590

Марка, модель автомобиля	N1	N2	Nд1	Nд2
1	2	3	4	5
ВАЗ-2105	1476	492	2116	590

Таблица 1.14 Количество ТО-1, ТО-2, диагностики за год

Сменная программа по диагностике рассчитывается по формуле:

Nсм(д-1) = Nд-1 / Дрд · Cсм (1.26)

Nсм(д-2) = Nд-2 / Дрд · Cсм (1.27)

где Nд1 = 2116 – программы работ на постах поэлементной диагностики-1 (формула 1.24);

Nд2 = 590 – программы работ на постах поэлементной диагностики-2 (формула 1.25);

Дрд = 305 дн. – число дней работы в году постов Д [3, стр. 53];

Ссд = 1 – число смен работы в сутки постов Д [3, стр. 53].

Nсм(д-1) = 2116 / 305 · 1 = 7

Nсм(д-2) = 590 / 305 · 1 = 2

Марка, модель автомобиля	Nд-1	Nд-2	Cсм	Дрд	Nсм(д-1)	Nсм(д-2)
1	2	3	4	5	6	7
ВАЗ-2105	2116	590	1	305	7	2

Таблица 1.15 Сменная программа диагностики

Сменная программа ТО-1 рассчитывается по формуле:

N1с = N1 / (Дрт · Сст) (1.28)

где Дрт = 305 - количество дней работы в году Зоны ТО-1 [3, стр. 53];

Сст = 1 - число смен работы за сутки зоны ТО-1 [3, стр. 53];

N1 = 1476 – годовое количество ТО-1 (формула 1.23).

N1с = 1476 / 305 · 1 = 5

Сменная программа ТО-2 рассчитывается по формуле:

N2с = N2 / (Дрт · Сст) (1.29)

где Дрт = 305 дн. - количество дней работы в году Зоны ТО-2 [3, стр. 53];

Сст = 1 - число смен работы за сутки зоны ТО-2 [3, стр. 53];

N2 = 492 – годовое количество ТО-1 (формула 1.22).

N2с = 492 /305·1 = 2

Годовая трудоёмкость УМР автомобилей рассчитывается по формлуе:

Тумр = tумр · Nvмр (1.30)

где Nумр = 36569 - количество УМР за год (формула 1.21);

tумр = 0,32 - трудоёмкость уборочно-моечных работ (формула 1.3).

Тумр = 0,32 · 36569 = 11702 чел.ч

Таблица 1.16 Годовая трудоёмкость УМР автомобилей

Марка, модель

п/состава

tумр

чел.ч

Nумр

Тумр

чел.ч

ВАЗ-2105

0,32

36569

11702

Годовая трудоёмкость работ по зонам технического обслуживания рассчитывается по формуле:

T1 = (0,80) · tр1 · N1 + 0,10 · tр1 · N1 - tд1 · Nд1 (1.31)

T2 = 1,20 · tр2 · N2 + 0,10 · tр2 · N2 + (2 · Au) · (t 2р · 0,2) - tд2 · Nд2 (1.32)

где: tр1 (tр2) – трудоёмкость ТО-1, ТО-2 (формула 1.4, формула 1.5);

N1 (N2) – расчетная периодичность ТО-1, ТО-2 (формула 1.23, формула 1.22);

tд1 (tд2) – трудоёмкости общей диагностики и поэлементной (формула 1.6, формула 1.7);

Nд1 (Nд2) – программы работ на постах поэлементной диагностики-1,2 (формула 1.26, 1.27);

Au = 130 – списочное число подвижного состава (см.задание).

T1 = 0,80 · 2,4 · 1476 + 0,10 · 2,4 · 1476 – 0,34 · 2116 = 2467 чел.ч

T2 =1,20·9,7·492+0,10·9,7·492+(2·130)·(9,7·0,2)–1,1·590=6060чел.ч.

Марка, модель автомобиля

tр1

tр2

tд1

tд2

Nд1

Nд2

ВАЗ-2105

2,4

9,7

1476

492

0,34

1,1

2116

590

130

2467

6060

Таблица 1.17 Годовая трудоёмкость работ по зонам технического обслуживания

Годовая трудоёмкость общей и поэлементной диагностики автомобилей рассчитывается по формуле:

Tд1= tд1 · Nд1 (1.33)

Tд2= tд2 · Nд2 (1.34)

где tд1 = 0,34 - трудоёмкость общей диагностики (формула 1.6);

tд2 = 1,1 - трудоёмкость поэлементной диагностики (формула 1.7);

Nд1 = 2116 - годовое количество обслуживаний на постах Д-1 (формула 1.26);

Nд2 = 590 - годовое количество обслуживаний на постах Д-2 (формула 1.27).

Tд1= 0,34 · 2116 = 719 чел.час.

Tд2= 1,1 · 590 = 649 чел.час.

Марка, модель автомобиля	tд1	tд2	Nд1	Nд2	Tд1	Tд2
1	2	3	4	5	6	7
ВАЗ-2105	0,34	1,1	2116	590	719	649

Таблица 1.18 Годовая трудоёмкость диагностики

Общая годовая трудоёмкость текущего ремонта автомобилей рассчитывается по формуле:

Ттр = tтр · Lг /1000 (1.35)

где tтрр = 3,9 чел.час. - удельная трудоёмкость текущего ремонта (формула 1.12);

Lг = 7971600км - годовой пробег по марке подвижного состава (формула 1.19).

Ттр = 3,9 · 7971600 / 1000 = 31089 чел.час.

Марка, модель автомобиля	tтр	Lг	Ттр
1	2	3	4
ВАЗ-2105	3,9	7971600	31089

Таблица 1.19 Годовая трудоёмкость текущего ремонта автомобилей

Годовая трудоёмкость постовых работ по зоне текущего ремонта автомобилей рассчитывается по формуле:

Tпост.тр= Tтр·Cпост.р/100 (1.36)

где Tтр = 31089 - общая годовая трудоёмкость текущего ремонта автомобилей (формула 1.35);

Cпост.р = 49 – объём работ текущего ремонта по постам [3, табл. 2.15];

Tпост.тр= 31089 · 49 /100 = 15234 чел.час.

Марка, модель автомобиля	Tтр	Cпост.р	Tпост.тр
1	2	3	4
ВАЗ-2105	31089	49	15234

Таблица 1.20 Годовой объём постовых работ

1.3.2 Расчёт числа производственных рабочих

В данном разделе рассчитывается общее число исполнителей, необходимое для выполнения производственной программы на объекте проектирования.

Общее число исполнителей на объекте проектирования рассчитывается по формуле:

Рт = Tцех.р /Фн (1.37)

где: TТО-2 = 6060 – годовая трудоёмкость на объекте проектирования (формула 1.32);

Фн = 1820 – номинальный годовой фонд времени рабочего места.

Рт = 6060 / 1820 = 3,3

Ответ округлить до целого числа: Рт = 4

На объект проектирования следует принять четверых рабочих.

Марка, модель автомобиля	Tцех.р	Фн	Рт
ВАЗ-2105	6060	1820	4

Таблица 1.21 Количество исполнителей на объекте проектирования

1.3.3 Выбор метода организации производства ТО и ТР на СТОА

На данный момент самые известные и применяемые методы организации обслуживания на автотранспортном предприятии или крупных СТОА – это ИТС и ЦУП. Оба метода помогают создать организацию максимально упорядоченно.

ИТС – это организационно-производственная структура инженерно-технической службы, под которой понимается упорядоченная совокупность производственных подразделений, определяющая их число, размер, специализацию, взаимосвязь, методы и формы взаимодействия. Данная структура используется на небольших предприятиях, где количество подвижного состава не превышает 150-200 автомобилей, и где годовая трудоёмкость сравнительно маленькая.

Система ЦУП предусматривает: чёткое разделение административных и оперативных функций между руководящим персоналом; сбор, обработку и анализ информации о состоянии производственных ресурсов и объемах работ, подлежащих выполнению и осуществляемых в целях планирования производства и контроля его деятельности; организацию ПТО и ремонта подвижного состава, основанную на технологическом принципе формирования производственных подразделений. При этом каждый вид технического обслуживания выполняется специализированной бригадой или участком (участки малярный, электротехнический, агрегатный, шиномонтажный и др); Объединение производственных подразделений (бригад, участков) выполняющих однородные работы, в производственных комплексах: комплекс технического обслуживания и диагностики (ТОД), который объединяет бригады ЕО, ТО-1, ТО-2 и диагностики; комплекс текущего ремонта (ТР), в который входят подразделения, выполняющие ремонтные работы непосредственно на автомобиле; комплекс ремонтных участков (РУ), включающий подразделения, занятые восстановлением оборотного фонда агрегатов, узлов и деталей.

Данные методы весьма распространены в настоящее время, но они применяются в основном на АТП или на крупных СТОА. СТОА «Город» является СТОА сравнительно небольшой мощностью.

Производственная структура на СТОА «Городок», предусматривающая функциональные группы подразделений для выполнения указанных задач и управления процессом их выполнения, приведена на рисунке 1.2.

Рисунок 1.2 Структурная схема СТОА

Директор осуществляет контроль и управление всеми структурами внутри СТО. Задачи директора следующие:

1) Выполнить планы и задания, в том числе – планы продаж;

2) Обеспечить безупречное выполнение подчиненными технологий, правил и стандартов автосервиса;

3) Обеспечить выполнение обязательств автосервиса перед клиентами;

4) Усилить конкурентное положение автосервиса в городе (районе);

5) Обеспечить безопасность функционирования и сохранность автосервиса.

В свою очередь, главный механик контролирует работу всех слесарей, задействованных в зоне ТО и ТР, и на других участках (участок по ремонту двигателей, кузовной участок). Также в его функции входит приёмка автомобиля на ремонт и заключительная сдача его клиенту. Главный механик должен осуществлять связь между заведующим складом и непосредственно слесарями.

Заведующий складом является связующим звеном между поставщиками запасных частей и станцией технического обслуживания. Он имеет доступ к некоторой части бухгалтерии, поэтому тесно связан с главным бухгалтером.

Инженер по обслуживанию оборудования несёт полную ответственность за исправность всех агрегатов и механизмов, имеющихся на территории СТО «Городок». Он также осуществляет контроль за соблюдением инструкций по пользованию спецоборудованием и за выполнением требований по охране труда. На данном СТО «Городок» эти обязанности выполняет один и тот же человек.

Мастер-приёмщик. В обязанности мастера-приёмщика входят следующие функции: приём автомобилей и оформление документов на ремонт и техническое обслуживание, производимым над автомобилем, проверка качества выполненной работы, и выдача отремонтированного автомобиля.

Главный бухгалтер и главный экономист, это также один и тот же человек. Он ведёт полный учёт средств предприятия, распоряжается финансами, и имеет доступ к базовой документации СТО «Городок». В его обязанности входит: оплата счетов поставщиков запчастей, подготовка отчётов по бухгалтерии за определённые сроки и др. бухгалтерские операции.

1.3.4 Выбор метода организации технологического процесса на объекте проектирования

Существуют два основных метода выполнения технических обслуживаний ТО-2: на поточных линях, на универсальных постах или специализированных постах. Выбор того или иного метода осуществляется по величине суточной программы обслуживания. Следуя из расчётов проектирования, сменная программа по подвижному составу для зоны составила ТО-2 – 2 автомобиля, а годовая трудоёмкость работ зоны ТО-2 равняется 6060 чел. час. Для поточной линии сменная программа для Зоны ТО-2 должна быть не менее трёх автомобилей. Поэтому, на проектируемом предприятии в зоне ТО-2 следует использовать специализированный пост для выполнения технического обслуживания.

Также существует ещё и универсальный пост, но данный тип производства нашёл широкое применение при техническом обслуживании разнотипного парка дорожных машин. А недостатки универсального метода производства следующие: длительный простой в ремонте машин, потребность в высококвалифицированной рабочей силе, в больших удельных площадях и высокой стоимости ремонта.

На проектируемом СТОА на специализированном посту следует использовать тупиковый метод, который обычно и используется для зон технического обслуживания. Хотя при тупиковом методе существуют и недостатки: значительная потеря времени на установку автомобилей на посты и съезд с них; загрязнение воздуха отработанными газами при маневрировании автомобиля в процессе заезда на посты и съезда с них.

1.3.5 Схема технологического процесса на СТОА

Схема технологического процесса – это упорядоченная последовательность взаимосвязанных действий, выполняющихся с момента возникновения исходных данных до получения требуемого результата.

Общая схема технологического процесса технического обслуживания (ремонта) на СТО «Город» представлена на рисунке 1.3.

Рисунок 1.3 – Общая схема технологического процесса технического обслуживания (ремонта) автомобилей

Характеристика схемы технологического процесса на СТОА «Городок».

По прибытию автомобиля на СТОА, водитель сообщает мастеру-приёмщику, который принимает заявку владельца автомобиля, о замеченных неисправностях. Мастер-приёмщик в свою очередь визуально или при помощи средств диагностирования определяет состояние автомобиля. После составляет «наряд-заказ». Если машина нуждается в каком-либо ремонте, то отправляется в соответствующую зону ремонта.

Перед ремонтом (обслуживанием) автомобиля, автомобиль сначала могут направить в Зону УМР, где машину помоют.

После этого автомобиль направляется в соответствующую зону ремонта, в которую определил мастер-приёмщик.

Комплекс углубленной диагностики (Д-2) – проводят регулировочные работы, определяют неисправности, уточняют причины отказов и отклонений от параметров, которые указаны в перечне работ комплекса Д-2.

Комплекс общей диагностики с ТО-1 (Д-1 с ТО-1) – проведение работ по ТО-1. Определение при ТО-1 отклонений от нормативных значений диагностических параметров.

Комплекс ТО-2 с диагностикой ДТО-2 (ТО-2 с ДТО-2) – проведение работ по ТО-2. Уточнение при ТО-2 причин отказов и отклонений от нормативных диагностических параметров технического состояния автомобилей.

Комплекс диагностики перед ТР (ДТР) – уточнение при ТР отклонений диагностических параметров технического состояния автомобилей. Уточнение выявленных на ТП причин отказов и отклонений от нормативных диагностических параметров технического состояния автомобилей.

Комплекс ТР с диагностикой ТР, ДТР – проведение работ по ТР автомобилей. Определение при ТР отклонений от нормативных диагностических параметров технического состояния автомобилей.

Комплекс технического контроля (ДОТ) – уточнение после ТР, ТО-1, ТО-2 значений отклонений от нормативных диагностических параметров технического состояния и эксплуатационных свойств автомобилей.

Описание организации приема и выдачи автомобилей клиентов.

Как уже отмечалось, на СТОА «Городок» организует приём и выдачу автотранспортного средства выполняет мастер-приёмщик.

Схема работы мастера-приёмщика при приёме и выдачи автомобиля клиента:

1) мастер-приёмщик принимает автомобиль клиента, автомобиль клиента ставят на специальный пост для осмотра автомобиля;

2) мастер-приёмщик внимательно выслушивает все требования и пожелание клиента касательно ремонта (технического обслуживания);

3) мастер-приёмщик оформляет необходимую документацию для технического обслуживания и ремонта автомобиля (наряд-заказ);

4) назначает на автомобиль клиента работников или работника, которые смогут справиться с поставленной задачей;

5) мастер-приёмщик во время ремонта или технического обслуживания следит за тем, как назначенные люди справляются с работой, делают ли они работу в соответствии с технологическим процессом, правильно ли используют необходимый инструмент, придерживаются ли они техники безопасности во время работы;

6) по окончанию работы мастер-приёмщик оценивает проделанную работу;

7) после этого отремонтированный (обслуживаемый) автомобиль либо ставится на специально отведённое место ожидание на личной стоянке СТОА, либо, если клиент присутствовал всё время ремонта автомобиля непосредственно на СТОА, то автомобиль передаётся сразу клиенту;

8) мастер-приёмщик показывает и рассказывает все нюансы ремонта автомобиля, отвечая на все вопросы поставленные клиентом, и, если у клиента не возникает нареканий по поводу выполненной работы, то клиент на своём автомобиле уезжает с СТОА.

1.3.6 Выбор режима работы производственных подразделений

Работа производственных подразделений, занятых на СТОА ремонтом, должна быть согласована с режимом работы автомобилей на линии. При выборе режима работы производственных подразделений установлены следующие показатели, приведённых в таблице 1.22.

Таблица 1.22 Режим работы производственных подразделений

Режим работы автомобилей	Режим работы
	Число дней работы в году	Число смен работы в сутки	Число дней в неделю	Продолжительность смены ч.
ЕО	365	2	7	8
Д-1, Д-2	305	1	5	8
ТО-1, ТО-2	305	1	5	8
Зона ТР	305	1	5	8

1.3.7 Расчёт количества постов на объекте проектирования

Объектом проектирования является Зона ТО-2 легкового СТОА.

Основное количество постов рассчитывается по формуле:

Nто = п/R (1.38)

где п – такт поста (формула 1.39);

R – ритм производства(формула 1.40).

Nто = 371 / 240 = 1,5

Такт поста, то есть время обслуживания авто на посту, рассчитывается по формуле:

п = + tп (1.39)

где Т2 = 6060 – годовой объем работ в зоне ТО-2 (формула 1.32);

N2 = 492 – годовая программа работ в зоне ТО-2 (формула 1.22);

Рп = 2 – среднее число исполнителей одновременно работающих на посту;

tп = 2 – время установки и снятия автомобиля на пост.

п = + 2= 371 мин

Ритм производства, то есть время полного обслуживания автомобиля, рассчитывается по формуле:

R = (1.40)

где Тсм = 8 - продолжительность работы зоны ТО-2 в смену, час;

Ссм = 1 - число смен работы зоны ТО-2 в смену;

Nсм 2 = 2 - сменная программа (формула 1.29).

R = ;

R = 8 · 1 · 60 / 2 = 240 мин

Следуя из расчётов, количество основных постов в зоне ТО-2 равняется двум. Также следует рассчитать количество постов подпора, то есть постов ожидания в зоне ТО-2. Число постов подпора для зоны технического обслуживания следует принять: 30 - 40 % сменной программы ТО-2.

Количество постов подпора рассчитывается по следующей формуле:

Пожто-2 = 0,3-0,4 · N см (1.41)

где N см = 2 – сменная программа;

Пожто-2 = 0,3 · 2 = 0,6

Общее число постов зоны ТО-2 определяется суммированием основного числа постов и постов подпора. Для проектирования данного АТП, в Зоне ТО-2 следует принять три поста.

На ТО-2 выполняются работы контрольно-диагностические, смазочные очистительные, крепёжные и регулировочные работы. По расчётам получилось два основних поста, и один пост – ожидания.

Поэтому работы по ТО-2, так как выбран метод специализированных постов, следует разделить по постам, на первом посту будут производится контрольно-дигностические, крепёжные и регулировочные, а на втором посту – смазочно-очистительные работы.

На первый пост следует установить подъёмный механизм для вывешивания автомобиля, а на второй пост смотровую канаву.

Следуя из расчётов, было принято четверо робочих в зону ТО-2. Двух следует разместить на первом посту, где выполняются контрольно-диагностические, крепёжные и регулировочные работы. А на втором посту, где выполняются смазочно-очистительные работы – двух рабочих.

1.3.8 Распределение исполнителей по специальностям и квалификации

Общее количество исполнителей в производственных подразделениях необходимо распределить по специальностям (видам работ) и квалификации.

В проектах по техническому обслуживанию количество исполнителей для каждого вида работ определяется с учетом примерного распределения общего объема работ по Т. Результаты расчета и принятое количество исполнителей различных специальностей с учетом возможного совмещения профессий представлено в таблице.

Таблица 1.23 Распределение исполнителей в зоне ТО-1 по специальностям

Виды работ	Распределение трудоёмкости	Количество исполнителей
		Расчётное	Принятое
Диагностические, регулировочные, электротехнические, по системе питания, шинные	45,5	0,6	1
Крепёжные	54,5	0,7	1
Итого:	100	1,3	2

Таблица 1.24 Распределение исполнителей в зоне ТО-2 по специальностям

Виды работ	Распределение трудоёмкости%	Количество исполнителей
		Расчётное	Принятое
Контрольно-диагностические, крепёжные и регулировочные работы	45	1,7	2
Смазочно-очистительные работы	55	2	2
Итого:	100	3,7	4

Таблица 1.24 Распределение исполнителей в зоне ТР по специальностям

Виды работ	Распределение трудоёмкости%	Количество исполнителей
		Расчётное	Принятое
Диагностические	7,5	1,1	1
Регулировочные	6,5	1,0	1
Разборочно-сборочные	35	5,9	6
Другие работы по постам	51	8,8	9
Итого:	100	16,8	17

1.3.9 Подбор технологического оборудования на объекте проектирования

Технологическое оборудование принимается, как технологический комплект необходимый для качественного выполнения заданного объема работ.

Количественно техническое оборудование определяется в зависимости от производственной программы, типа и количества подвижного состава.

Выбранное технологическое оборудование должно обеспечивать выполнение всех технологических операций, которые предусмотрены в проектируемой зоне.

Выбранное оборудование заноситься в ведомость технологического оборудования и представляется в таблице 1.25, 1.26:

Таблица 1.25 Технологическое оборудование (организационная оснастка)

Наименование	Тип, модель, ГОСТ	Количество	Размеры в плане, мм	Общая площадь, м2
Подъёмник	ОГ-8-132	1	5200Х2150	11,18
Компрессометр и компрессор	179	1	700X200	0,14
Прибор для проверки установки фар	НИИАТ Э-6	1	300X100	0,03
Установка для заправки агрегатов автомобиля трансмиссионным маслом	3119А	1	350Х400	0,14
Прибор для проверки электрооборудования	НИИАТ-Э5	1	350Х420	0,15
Нагнетатель смазки	С-321М	1	600Х400	0,24
Смотровая канава	-	1	8000Х1700	13,6
Площадка для ожидания ожидания	-	1	5600Х2250	12,6
Стол конторский	МРТУ-13-08	1	1200Х600	0,72
Стул	Собтв. изготовления	1	100Х100	0,01
Ларь для мусора	2317-П	2	500Х500	0,5
Умывальник	-	1	500Х200	0,1
Огнетушитель	оу-5	3	50Х50	0,03
Ящик с песком	Собственного изготовления	1	500Х500	0,25
Ванная для промывки тормозных колодок	228С-П	1	800X300	0,24
Шкаф секционный для приборов, технологической оснастки и инструментов	Собственного изготовления	2	1800Х600	1,08
Стеллаж для запчастей и деталей	2307	1	1000Х400	0,4

Таблица 1.26 Технологическая оснастка

Наименование	Модель или ГОСТ (Р)	Количество
Зубило слесарное	-	3
Керн – диаметр 4мм	-	1
Щётка волосяная	-	3
Веник	-	3
Лопата совковая	-	2
Комплект ключей гаечных накидных	2335-ПМ	1
Комплект ключей гаечных двусторонних	2334-ПМ	1
Пассатижи	-	2
Отвёртка	-	4
Комплект ключей открытых двусторонних	2334-ПМ	1
Пусковая рукоятка	-	1
Щуп	Набор номер 3	1
Отвёртка	-	1
Линейка для проверки сходимости колёс	2182	1
Пассатижи	-	1
Ключ баллонный с монтажной лопаткой	535М	1
Динамометрическая рукоятка	131М	3
Комплект ключей гаечных накидных	2335-1М	2
Зубило слесарное	-	3
Плоскогубцы комбинированные	ГОСТ 5547-52	2

1.3.10 Расчёт производственной площади объекта проектирования

Площадь производственного помещений рассчитывается по площади в плане наибольшего автомобиля по формуле:

F = Fa · N · Kп, м2 (1.42)

где Fa = 11,5м2 - площадь наибольшего автомобиля;

N = 3 - количество постов в зоне;

Кп = 5 - коэффициент плотности расстановки постов;

Решение:

F = Fa · N · Kп, м2

F = 11,5 · 3 · 5 = 173,25м2

Расчётная площадь зоны ТО-2 составила F = 173м2. На основе рекомендации [5] окончательную площадь проектируемой зоны ТО-2 следует принять 290м2 для размещения необходимого оборудования.

1.3.11 Технологическая карта замены амортизатора автособмля ВАЗ-2105 (вид обслуживания) (модель, арка) Общая трудоёмкость 18 чел.час. (вид обслуживания) Технологическая карта №1 Ходовая часть автомобиля (наименование агрегата, системы или вида работ) Трудоёмкость 51,5 чел.мин.	Технологические требования и указания	7	Подставки (опоры) должны выдержать нагрузку автомобиля	Автомобиль должен надёжно установлен на домкрате	При отвертывании верхней гайки следует придерживать нижнюю ключом, а при отвертывании нижней придерживать шток от поворота	-
	Инструменты, приспособления приборы	6	Подставки (опоры)	Домкрат, динамометрический ключ, головка на 17	Гаечный ключ на 14мм	Отвёртка
	Мин./раб.	5	3	5	5	1,5
	Кол-во. мест	4	2	2	2	2
	Место выполнения операции	3	Передняя часть автомбиля	-	Подкапотное пространство	Подкапотное пространство
	Наименование и содержание работ (операций)	2	Затяните стояночный тормоз и вывесите переднюю часть автомобиля на подставках (опорах)	Установить автомобиль на домкрат и открутить гайки крепления колеса. Снять колесо с автомобиля	В подкапотном пространстве, в технологическом отверстие брызговика, открутить гайку верхнего крепления штока	Снимаем гайку верхнего крепления штока и расположенные под ней шайбы, чашку и резиновую подушку
	№	1	1	2	3	4

7	-	-	-	Недопустимы дефекты на деталях	Все детали должны быть без дефектов и пригодны для эксплуатации	-	-
6	Гаечный ключ на 14мм	-	Гаечный ключ на 12мм	-	-	Гаечный ключ на 12мм	-
5	7	5	2	3	2	2	2
4	2	2	2	2	2	2	2
3	Передняя подвеска автомобиля	Передняя подвеска автомобиля	Амортизатор	Амортизатор	Амортизатор	Амортизатор	Передняя подвеска автомобиля
2	Торцовой головкой откручиваем две гайки нижнего крепления кронштейна амортизатора к рычагу подвески	Снять амортизатор, для удобства демонтажа, утопив шток внутрь	Открутить гайку болта крепления кронштейна на самом корпусе амортизатора	Провести их дефектацию (пористость, трещины резиновых подушек и так далее), при необходимости заменить	Перед установкой подготовить все детали для установки амортизатора	Прикрутить гайку болта крепления кронштейна на самом корпусе амортизатора	Поставить амортизатор на место в автомобиль, для удобства монтажа, утопив шток внутрь
1	5	6	7	8	9	10	11

7	Кронштейн нижнего крепления должен плотно сидеть в резиновой втулке. Кронштейн должен занимать монтажное положение, чтобы можно было установить крепящие болты	-	-	-
6	Гаечный ключ на 14мм	Отвёртка	Гаечный ключ на 14мм	Домкрат, динамометрический ключ, головка на 17
5	7	1,5	5	5
4	2	2	2	2
3	Передняя подвеска автомобиля	Подкапотное пространство	Подкапотное пространство	-
2	Торцовой головкой прикрутить две гайки нижнего крепления кронштейна амортизатора к рычагу подвески	Поставить гайку верхнего крепления штока и расположенные под ней шайбы, чашку и резиновую подушку	В подкапотном пространстве, в технологическом отверстие брызговика, закрутить гайку верхнего крепления штока	Снять автомобиль с домкрата и закрутить гайки крепления колеса
1	12	13	14	15

2 СПЕЦИАЛЬНАЯ ЧАСТЬ

2.1 Конструкторский анализ работоспособности

В качестве восстанавливаемой детали автомобиля для дипломного проекта было выбрано – автомобильное колесо. В данной части рассмотрено устройство автомобильного колеса, возможные дефекты, описан процесс разборки и сборки, выбраны несколько возможных неисправностей (дефектов), рассмотрены возможные способы восстановления, и приведено их описание.

2.1.1 Устройство восстанавливаемой детали

Колесо, являясь элементом ходовой части, связывает автомобиль с дорогой. С помощью колес осуществляется движение, передаются вертикальные нагрузки от автомобиля, воспринимаются удары и колебания от дороги. Кроме того, ведущие колеса создают при контакте с дорогой тяговое усилие, управляемые колеса обеспечивают маневрирование. Таким образом, от колеса, в конечном счете, зависит управляемость и устойчивость автомобиля.

Автомобильные колёса предназначены для преобразования вращательного движения (передаваемого от двигателя к колесу) в поступательное движение автомобиля.

2.1.2 Возможные дефекты восстанавливаемой детали

Колесо является важнейшей деталью автомобиля, влияющей на безопасность его движения. Во время эксплуатации транспортного средства колесо служит дольше шины, но выбоины на дорогах могут не только повредить покрышку, но и основательно погнуть и деформировать колесо. Но также автомобильные колёса могут отказаться с дефектами, как по вине производителя, так и при нарушении правил их эксплуатации на автомобиле.

Дефекты, возникающие на автомобильном колесе: трещины на ободе или на диске; трещины, проходящие от отверстия под болт к отверстию под ступицу; погнутости и вмятины на ободе и диске колеса; износ отверстий под болты крепления диска колеса к ступице или повреждение сферической части отверстия; проколы, порезы, разрывы на автомобильной шине;

2.1.3 Технологический процесс разборки

Технологический процесс — это упорядоченная последовательность взаимосвязанных действий, выполняющихся с момента возникновения исходных данных до получения требуемого результата. Схема разборки приведена в Приложении А.

Таблица 2.1 Технологический процесс разборки автомобильного колеса

№	Содержание работ	Инструмент и приспособления	Трудоёмкость
Снятие и разборка автомобильного колеса
1.	Ослабить гайки крепления колёс	динамометрический ключ	0,85 чел. час
2.	Вывести домкратом автомобиль	домкрат
3.	Открутить гайки крепления колеса полностью	динамометрический ключ
4.	Снять колесо со ступици	-
5.	Почистить колесо от грязи и пыли	-
6.	Полностью выпустить воздух из шины	-
7.	Вставить вилочную лопатку между диском шиной и отжать борт шины последовательно по всему периметру	вилочная лопатка
8.	Образовавшийся зазор между диском и шиной вставляют прямую и вилочную лопатки таким образом, чтобы прямая лопатка находилась в пазу вилочной	прямая лопатка, вилочная лопатка
9.	Удерживать прямую лопатку в пазу вилочной, последней продолжать отжимать борт шины до тех пор, пока он не будет снят с конической полки	прямая лопатка, вилочная лопатка

Продолжение таблицы 2.1

1	2	3	4
10.	Вставить тонкий конец прямой лопатки в прорезь и отжать его	Прямая лопатка, вилочная лопатка	0,85 чел. час
11.	Удерживая вилочной лопаткой, прямой лопаткой постепенно извлечь его из замочной канавки обода	Прямая лопатка, вилочная лопатка
12.	Перевернуть колесо и с помощью прямой и вилочной лопатки таким же образом снять борт шины с конической палки обода	Прямая лопатка, вилочная лопатка
13.	Установить колесо вертикально, вынуть колесо из шины до тех пор, пока вентиль камеры не упрётся в вентильный паз на ободе	-
14.	Утипив вентиль в пазу, полностью вынуть колесо из шины	-
15.	Вынуть ободную ленту и камеру из покрышки	-

2.2 Технологический процесса восстановления рассматриваемой детали

2.2.1 Анализ работоспособности рассматриваемой детали

Автомобильная шина — один из наиболее важных элементов колеса, представляющая собой упругую резино-металло-тканевую оболочку, установленную на обод диска. Шина обеспечивает контакт транспортного средства с дорожным полотном, предназначена для поглощения незначительных колебаний, вызываемых несовершенством дорожного покрытия, компенсации погрешности траекторий колёс, реализации и восприятия сил.

Шина на автомобиле ВАЗ 2105 применяется: пнематическая, радиальный размер 175R16.

Протектор автомобильной шины представляет собой внешнее покрытие шины из профилированной резины, непосредственно находящиеся в контакте с поверхностью дороги. Протектор обеспечивает надлежащее сцепление с дорогой, передавая прилагаемые усилия к шине на ее поверхность, защищает каркас от повреждений, обеспечивает эксплуатационный ресурс шины. На наружной стороне протектора наносится рисунок в виде углублений.

2.2.2 Технологический процесс дефектации

Покрышка (шина) автомобильного колеса служит неким каркасом для камеры, наполненным воздухом, и диска. Покрышка (шина) обеспечивает контакт транспортного средства с дорожным полотном.

Во время активной эксплуатации, шинам грозят самые разные повреждения. При этом не все из них подлежат ремонту. В отдельных случаях оптимальным вариантом является замена испорченной покрышки на новую.

Основные неисправности являются проколы, порезы, стёртая поверхность.

Одним из наиболее часто встречающихся повреждений шин является прокол, не более 3мм, представляющий собой сквозное повреждение, имеющее сравнительно небольшой размер. Прокол может стать следствием наезда на гвоздь либо саморез, который в итоге воткнулся в шину. О том, что в покрышке присутствует инородное тело, свидетельствуют частое падение давления воздуха (колесо приходится подкачивать чаще остальных).

Порез – это серьезное повреждение, сопровождающееся обрывом нитей корда и существенной потерей герметичности. Порезы являются результатом наезда на большие и острые предметы из металла, бордюрный камень, битое стекло и тому подобное.

Вздутия на поверхности шины могут быть отслоение внешнего слоя резины от корда, а также разрыв нитей в каркасе покрышки. В первом случае полость, получившаяся при отслоении, заполняется воздухом через различные дефекты, присутствующие в герметизирующем слое.

Кроме проколов, порезов, вздутий, возникает нарушение геометрии автошины, которое может не сопровождаться потерей герметичности. Причинами такого явления могут быть:

- заводской дефект покрышки;

- ненадлежащее проведение работ по шиномонтажу;

- нарушение правил эксплуатации (сюда относятся перегрузки шины, чересчур высокое давление воздуха в ней, наезд на бордюр, езда на большой скорости по дороге, находящейся в плохом состоянии и т.д.).

Основные места дефектов:

1) Износ рисунка протектора;

2) Разрушение покровных резин:

а) сквозной порез;

б) трещины;

в) порез;

3) пробоины и разрывы шины.

Дефекты шины проверяют либо визуально, либо на герметичность.

Карта дефектовки приведена в Приложении Б.

2.2.3 Выбор и обоснование методов устранения дефектов

Автомобильные шины изготовлены из резиновых смесей и наполнителей. Для придания прочности шине - изготавливается из нескольких слоёв - резиновой прослойки каркаса, металлического корда и протектора. На сегодняшний день все дефекты шины сводятся к устранению при помощи заделки пробоин, трещин, проколов, технологический процесс зависит только лишь из-за характера повреждения.

Дефекта шин, и описание методов для их устранения:

1) Гвоздевой прокол сквозной на покрышке.

В настоящее время существует множество способов устранения дефектов покрышки. И метод восстановления покрышки зависит от самого дефекта. Гвоздевой прокол сквозной в покрышке встречается довольно часто, и на сегодняшний день более распространены два метода устранения: холодной вулканизации, горячей вулканизации. Выбирая из этих двух, метод горячей вулканизации выглядит куда более рентабельной, но не для данного дефекта, потому что горячая вулканизация используется для более сложных восстановительных работ. Поэтому на восстановление покрышки от гвоздевого сквозного прокола следует выбрать метод холодной вулканизации. Данный метод является недорогим и обеспечивает долговечность и качество выполненной работы. Поэтому, для устранения дефекта гвоздевой прокол сквозной на покрышке, следует применить метод устранения холодной вулканизации с помощью грибка.

2) Боковой порез на покрышке.

Такой дефект, как боковой порез на покрышке, следует восстанавливать методом горячей вулканизации, которая обеспечивает гарантию качества, и продлит жизнь покрышке.

При ремонте шины методом горячей вулканизации более чем в 2 раза сокращается время ремонта. Это достигается за счет сокращения времени выдержки при использовании пластыря для горячей вулканизации. Также сокращается время вулканизации за счет непосредственного контакта гибких нагревательных элементов с шиной, при этом не требуется дополнительное время на прогрев и подушек выравнивания давления, которые используются при работе с жесткими нагревательными элементами.

Прочность связи пластыря с шиной при холодной вулканизации составляет от 6,5 кгс/см2 до 8 кгс/см2, (по ГОСТ необходимо не ниже 5 кгс/см2). При горячей вулканизации прочность связи составляет от 12 кгс/см2 до 16 кгс/см2, что позволяет увеличить гарантийный пробег шин после ремонта на весь срок их эксплуатации.

Получается, что при горячей вулканизации на оборудовании, материалами снижается себестоимость и увеличивается производительность труда, повышается качество ремонта.

Следовательно, боковой порез на покрышке нужно устранить методом горячей вулканизации с помощью заплатки.

2.2.4 План устранения дефектов при подефектном описании технологии восстановления

В работе рассмотрено два дефекта автомобильной шины, и методы их восстановления:

1) Дефект – гвоздевой прокол сквозной на покрышке.

План технологических операций представлен в таблице 2.2.

Таблица 2.2 План технологических операций

№	Наименование операции
а)	Мойка и сушка покрышки
б)	Подготовителельная
в)	Очистительная
г)	Подготовка поверхности к механической обработки
д)	Обработка поверхности
е)	Очистительная
ж)	Подготовка к склеиванию
з)	Установка грибка
и)	Контрольная

Краткая характеристика операции:

а) Мойка и сушка покрышки:

Мойка покрышке в специальной ванне.

Оборудование: ванна для мойки покрышки, сушильная камера.

Условия: температура сушильной камеры 40-60 градусов в течение 2-х часов.

Количество работающих – 1 человек.

б) Подготовительная:

Обозначить место повреждения покрышки с внешней и внутренней стороны с помощью воскового мелка, и удалить предмет, вызвавший прокол.

Приспособление: войсковой мелок, спиральное шило.

Условия: угол прокола не должен превышать 25 градусов.

Количество работающих – 1 человек.

в) Очистительная:

Нанести чистящую жидкость на отмечанную область покрышки и удалить грязь скребком.

Приспособление: скребок, чистящая жидкость.

Условия: повторить данную процедура два-три раза, на месте ремонта не должно быть грязи.

Количество работающих – 1 человек.

г) Подготовка поверхности к механической обработки:

Установить грибок в прокол шины, и отметить вокруг шляпки люласть с помощью маркировочного мелка. Подготовить с помощью карбидной фрезы внутреннюю и внешнюю сторону

Приспособление: маркировочный мелок, карбидная фреза.

Условия: скорость вращения дрели должна составлять 1200 об/мин по часовой стрелки.

Количество работающих – 1 человек.

д) Обработка поверхности:

Обработать отмеченную область мелкозернистой абразивной полусферой.

Приспособление: дрель с мелкозернистой абразивной полусферой.

Условия: скорость вращения дрели 5000 об/мин.

Количество работающих – 1 человек.

е) Очистительная:

Очистить пылесосом обработанную область. Нанести на ткань обезжиренную жидкость и очистить место повреждения.

Приспособление: пылесос.

Условия: на обработанной поверхности не должно быть резиновой стружки и металлической пыли. Поверхность должна полностью высохнуть.

Количество работающих – 1 человек.

ж) Подготовка к склеиванию:

Нанести клей внутрь прокола и по всей длине. Нанести клей на обратную сторону поверхности.

Приспособление: клей, спиральное шило

Условия: дать клею 3-4 минуты, чтобы полностью высох.

Количество работающих – 1 человек.

з) Установка грибка:

Нанести клей на ножку грибка и установить грибок в повреждение. Тщательно прикатать шляпку грибка с помощью раскатки.

Приспособление: раскатка.

Количество работающих – 1 человек.

и) Контрольная:

Провести контроль согласно техническим требованиям на выдачу покрышки из восстановления.

Количество работающих – 1 человек.

2) Дефект – Боковой порез на покрышке.

План технологических операций представлен в таблице 2.3.

Таблица 2.3 План технологических операций

№	Наименование операции
а)	Мойка и сушка покрышки
б)	Подготовительная
в)	Очистительная
г)	Обработка поверхности
д)	Обработка пореза внутри покрышки
е)	Обработка поверхности
ж)	Очистительная
з)	Обработка поверхности клеем
и)	Подготовительная

Продолжение таблицы 2.3

к)	Заполнение сырой резиной место повреждения
л)	Установка вулканизатора
м)	Демонтировка вулканизатора
н)	Установка заплаты
у)	Очистительная
п)	Обработка поверхности
р)	Очистительная
с)	Подготовка к установке заплаты
т)	Установка заплаты
у)	Обработка место ремонта
ф)	Контрольная

Краткая характеристика операции:

а) Мойка и сушка покрышки:

Мойка покрышки в специальной ванне.

Оборудование: ванна для мойки покрышки, сушильная камера.

Условия: температура сушильной камеры 40-60 градусов в течение 2-х часов.

Количество работающих – 1 человек.

б) Подготовительная:

Обозначить место повреждения покрышки с помощью воскового мелка.

Приспособление: войсковой мелок.

Количество работающих – 1 человек.

в) Очистительная:

Нанести чистящую жидкость на отмечанную область покрышки и удалить грязь скребком.

Приспособление: скребок, чистящая жидкость.

Условия: повторить данную процедура два-три раза, на месте ремонта не должно быть грязи.

Количество работающих – 1 человек.

г) Обработка поверхности:

Обработать поверхность пореза с помощью шейма и низкооборотной дрели. Обработать покрышку с внешней стороны вокруг повреждения по периметру(30мм) с помощью низкооборотной дрели.

Условия: скорость вращения дрели 5000 об/мин.

Приспособление: низкооборотная дрель

Количество работающих – 1 человек.

д) Обработка пореза внутри покрышки:

Обработать края пореза внутри покрышки с помощью проволочной щётки и низкооборотной дрели.

Приспособление: проволочная щётка, низкооборотная дрель.

Количество работающих – 1 человек.

е) Обработка поверхности:

Обработать отмеченную область мелкозернистой абразивной полусферой.

Приспособление: дрель с мелкозернистой абразивной полусферой.

Условия: скорость вращения дрели 5000 об/мин.

Количество работающих – 1 человек.

ж) Очистительная:

Приспособление: пылесос.

Количество работающих – 1 человек.

з) Обработка поверхности клеем:

Нанести слой клея на всю обработанную область внутри покрышки и дать высохнуть.

Условия: дать клею высохнуть 15-20 минут.

Количество работающих – 1 человек.

и) Подготовительная:

Нарезать полоски резины для горючей вулканизации для заполнения повреждений. Вырезать платформу из сырой резины, и расположить внутри покрышки и тщательно прикатать платформу с помощью раскатки.

Условия: нагреть резину до 50 градусов.

Приспособление: раскатка.

Количество работающих – 1 человек.

к) Заполнение сырой резиной место повреждения:

Запрессовать полоски сырой резиной в повреждение, и утромбовать с помощью трамбовки.

Приспособление: трамбовка.

Условия: самая большая толщина слоя сырой резины должна находится по центру повреждённого места и уменьшаться к его краям.

Количество работающих – 1 человек.

л) Установка вулканизатора:

Установить вулканизатор на покрышку, установить пневмоподжим на вулканизатор.

Условия: нагревательный элемент вулканизатора находятся по центру пореза снаружи и внутри шины. Давление воздуха не более 2атм.

Приспособление: вулканизатор, пневмоподжим.

Количество работающих – 1 человек.

м) Демонтировка вулканизатора:

Снять вулканизатор с покрышки. Отрезать остатки непроваренной резины на покрышке.

Приспособление: нож.

Количество работающих – 1 человек.

н) Подготовка под обработку:

Расположить заплату по центру повреждения, и обвести мелком.

Приспособление: маркировочный мелок, заплата.

Количество работающих – 1 человек.

у) Очистительная:

Нанести чистящую жидкость на отмечанную область покрышки и удалить грязь скребком.

Приспособление: скребок, чистящая жидкость.

Условия: повторить данную процедура два-три раза, на месте ремонта не должно быть грязи.

Количество работающих – 1 человек.

п) Обработка поверхности:

Обработать отмеченную область мелкозернистой абразивной полусферой.

Приспособление: дрель с мелкозернистой абразивной полусферой.

Условия: скорость вращения дрели 5000 об/мин.

Количество работающих – 1 человек.

р) Очистительная:

Приспособление: пылесос.

Условия: на обработанной поверхности не должно быть резиновой стружки и металлической пвли. Поверхность должна полностью высохнуть.

Количество работающих – 1 человек.

с) Подготовка к установке заплаты:

Нанести слой клея для химической вулканизации на обработанную поверхность.

Условия: дать клею высохнуть 3-4 минуты.

Количество работающих – 1 человек.

т) Установка заплаты:

Поставить заплату заранее выбранную, и прикатать заплатку с помощью раскатки от центра к краям

Приспособление: раскатка.

Количество работающих – 1 человек.

у) Обработка место ремонта:

Обработать отремонтируемую область мелкозернистой абразивной полусферой.

Приспособление: дрель с мелкозернистой абразивной полусферой.

Условия: скорость вращения дрели 5000 об/мин.

Количество работающих – 1 человек.

ф) Контрольная:

Провести контроль согласно техническим требованиям на выдачу покрышки из восстановления.

Количество работающих – 1 человек.

2.3 Технологический процесс комплектации, сборки и испытания автомобильного колеса

2.3.1 Технологический процесс комплектации

Технологическая комплектация - это процесс комплектного обеспечения строящихся агрегата сборными необходимыми деталями.

При комплектацииавтомобильного колеса, следует учитывать марку, то есть подбирать детали строго для определённой марки колеса.

Комплектация автомобильной шины: перед сборкой детали колёс и шин необходимо тщательно осмотреть, и убедиться в том, что обод, диск и бортовое кольцо не имеет трещин, вмятин, погнутых кромок, ржавчины и грязи (особенно в замочной канавке обода), а бортовое кольцо, кроме того, не должно иметь зазора между торцами более 15мм и «винт» более 15мм. В случае необходимости устранить вмятины , очистить поверность от грязи и произвести их подкраску. Детали колёс имеющие трещины, к эскплуатации непригодны, поэтому их нужно восстановить, если восстановить не удаётся – заменить. Борта шины должны быть без задиров и повреждений, препятствующих монтажу. На любом автотранспортном предприятии имеется склад для деталей, и детали колёс не исключение. В целях сокращение времени на последующий ремонт колёс, перед отправкой колёс на склад, можно провести комплектацию деталей, тое сть подобрать диски для шин, и камер. И в целях экономии места, диск можно положить внутрь колеса. И последующий ремонт займёт намного меньше времени, так как не нужно будет тратить время на комплектацию деталей колёс для восстановления.

2.3.2 Технологический процесс сборки

Технологический процесс сборки автомобильного колеса представлен втаблице 2.4. Схема сборки приведена в Приложении В.

Таблица 2.4 Технологический процесс сборки автомобильного колеса

№	Содержание	Инструменты, оборудование	Трудоёмкость
Сборка и установка колеса на автомобиль
1.	Слегка припудрить тальком внутреннюю часть покрышек и камеры	-	0,85 чел. час
2.	Вложить камеру и ободную ленту в покрышку	-
3.	Надеть шину на обод с некоторым перекосом, вставить вентиль в вентильный паз	-
4.	Приподнять шину со стороны вентиля и надеть её противоположную сторону на диск	-
5.	Положить ободное колесо на шину и, наступив на него ногами, сдвинуть шину за предел диска	-
6.	Поместить колесо в защитное ограждение	Защитное ограждение
7.	Накачать шину	Компрессор
8.	Установить колесо на ступицу и затянуть гайками, чтобы плотно удерживалось на месте
9.	Снять автомобиль с домкрата, окончательно затянуть гайки до требуемого момента	Домкрат, динамометрический ключ

2.3.3 Технологический процесс испытания

После проведения ремонта и обслуживанияавтомобильного колеса, необходимо провести контроль качества работы, то есть испытание и проверку, в целях предотвращения неисправностей во время эксплуатации.

Проверку автомобильного колеса, следует производить в следующей последовательности: проверить давление в шине, давление должно соответствовать норме; проверить диск и обод на вмятины, трещины. Диск и обод должны быть без вмятин и не иметь трещины; после установки колеса на ступицу, колесо не должно спускать, и оно должно крепко держаться на ступице.

Испытание автомобильных шин делится на два этапа: лабораторные испытания, дорожные испытания:

1) Лабораторннные испытания: работу шины во многом определяют ее упругие или жесткостные характеристики, в частности характеристики радиальной, тангенциальной, боковой и угловой жесткостей, представляющих собой отношение соответственно радиального, тангенциального, бокового усилий, а также момента в месте контакта шин с дорогой к вызываемым ими деформациям шины в соответствующих направлениях.

Для определения радиальной жесткости обычно используют пресс, имеющий механизм нагружения и систему отсчета деформаций.

2) Дорожные испытания: в дорожных условиях шины подвергают испытаниям для определения их сцепных качеств, сопротивления качению, характеристики бокового увода, влияния шин на основные эксплуатационные качества автомобиля, а также надежности шин, колес и ступиц в условиях, характерных для эксплуатации. Сцепные качества, сопротивления качению и характеристики бокового увода шин в дорожных условиях определяют на специальных одноколесных тележках.

Дорожные испытания колес проводят для выявления прочностных качеств, главным образом в условиях ударных нагрузок о неровности, которые могут вызвать разрушение и погнутости закраин ободьев и разрушение деталей крепления колес к ступице, а также самопроизвольный демонтаж шины с обода или нарушение ее герметичности, если шина бескамерная. Эти испытания проводят, как правило, на дорогах второй категории, имеющих участки с нарушенным покрытием, по бездорожью с глубокой колеей, при движении по которым колеса подвергаются воздействию значительных вертикальных и, что особенно важно, боковых сил.

3 ЭКОНОМИЧЕСКАЯ ЧАСТЬ

3.1 Производственная программа участка

Расчёт себестоимости работ в Зоне ТО-2 (Себестоимость — это стоимостная оценка используемых в процессе производства продукции (работ, услуг) природных ресурсов, сырья, материалов, топлива, энергии, основных фондов, трудовых ресурсов и других затрат на ее производство и реализацию).

Техническое обслуживание-2 автомобиля (ТО-2) — это комплекс работ, выполняемых на автомобиле с определенной периодичностью, задачей которых является обеспечение исправного технического состояния, надежности и долговечности автомобиля.

Второе техническое обслуживание включает: контрольно-диагностические; крепежные работы; регулировочные работы; смазочные и очистительные работы.

Следуя из расчётов проектирования, сменная программа по подвижному составу для зоны составила ТО-2 – два автомобиля, а годовая трудоёмкость работ зоны ТО-2 равняется 6060 чел. час. На СТО в Зоне ТО-2 используется специализированный пост для выполнения технического обслуживания.

На проектируемом СТОА на специализированном посту используется тупиковый метод, который обычно и используется для зон технического обслуживания. Хотя при тупиковом методе существуют и недостатки: значительная потеря времени на установку автомобилей на посты и съезд с них; загрязнение воздуха отработанными газами при маневрировании автомобиля в процессе заезда на посты и съезда с них.

Основное оборудование расположенное на объекте проектирования занесено в таблицу 3.1.

Таблица 3.1 Оборудование на объекте проектирования

Наименование	Тип, модель, ГОСТ	Кол-во	Стоимость, руб.	Мощность, кВт	Размеры в плане, мм
Подъёмник	ОГ-8-132	1	250000	2,0	5200Х2150

Продолжение таблицы 3.1

Компрессометр и компрессор	179	1	20000	1,5	700X200
Прибор для проверки установки фар	НИИАТ Э-6	1	25000	0,5	300X100
Установка для заправки агрегатов автомобиля трансмиссионным маслом	3119А	1	15000	1,1	350Х400
Прибор для проверки электрооборудования	НИИАТ-Э5	1	45000	1,0	350Х420
Нагнетатель смазки	С-321М	1	15000	1,2	600Х400
Всего:	370000	7,3	11,8м2

Производственная программа СТОА и объекта проектирования представлена в таблице 3.2.

Таблица 3.2 Производственная программа

Марка автомобиля: ВАЗ-2105
Наименования показателей	Величина показателей
1. Количество автомобилей, шт	130
2. Количество ТО-2 в год	492
3. Скорректированная трудоёмкость, чел.час	9,7
4. Годовая трудоёмкость Зоны ТО-2, чел.час	6060
5. Пробег автомобиля, км Lобщ	7971600

3.2 Расчёт численности рабочих на участке

Правильное определение численности работающих на объекте проектирования влияет на организацию труда и производительность. Определение численности производятся по категориям работающих: основные производственные рабочие (ремонтники); вспомогательные рабочие; специалисты и служащие.

3.2.1 Численность основных производственных рабочих (ремонтников)

Категория рабочих (штатная) определяется по формуле:

(3.1)

где = 6060 - годовая трудоёмкость Зоны ТО-2 (чел-час) (см.таблица 3.2);

Fg = 1820 – годовой фонд рабочего времени, с учетом невыходов по уважительным причинам (ч.).

шт.

Исходя из расчётов, списочное число рабочих на объекте проектирования равняется четыре.

Распределение рабочих (ремонтников) объекта проектирования занесены в таблицу 3.3.

Таблица 3.3 Распределение рабочих (ремонтников) на объекте проектирования

Виды работ	Трудоёмкость	Количество работающих (штатное)	Квалификация (разряд)
	%	чел.час
1.контрольно-диагностические	26,4	1530	1	3
2. крепежные	24,9	1599	1	2
3. регулировочные	25,0	1602	1	2
4. смазочные и очистительные работы	23,7	1329	1	1
-	100%	= 5610	rосн = 4	-

3.2.2 Численность вспомогательных рабочих

Количество вспомогательных рабочих определяется как 30...35% от численности основных рабочих. К этой категории относятся наладчики, слесари по ремонту оборудования, дежурные электрики, контролеры, уборщики.

Количество вспомогательных рабочих находится по формуле:

(3.2)

где rосн = 4 – штатное количество рабочих (формула 3.1).

шт.

Количество вспомогательных рабочих, исходя из расчётов, примем два человека.

3.2.3 Численность специалистов и служащих

На объекте проектирования к этой категории относятся мастера, технологии, механики. Их численность определяется как 10% от численности основных производственных рабочих (ремонтников) и численности вспомогательных рабочих.

Численность специалистов и служащих определяется по формуле:

(3.3)

где rосн = 4 – штатное количество рабочих (формула 3.3);

rвсп = 2 – количество вспомогательных рабочих (формула 3.2).

шт.

Численность специалистов и служащих, исходя из расчётов, примем одного человека.

3.3 Расчёт фонда оплаты труда рабочих участке

Годовой фонд заработной платы, работающих на объекте проектирования, определяется для каждой категории отдельно.

3.3.1 Расчет фонда заработной платы основных рабочих (ремонтников)

Для этой группы работников применяется сдельно-премиальная система оплаты труда.

Основной (тарифный) фонд заработной платы у сдельщиков определяется по формуле:

(3.4)

где = 6060 – годовая трудоёмкость объекта проектирования (чел.час) (см.таблица 3.1);

Тср = 55,5 – средняя часовая тарифная ставка (руб.) (формула 3.5).

руб.

Средняя часовая тарифная ставка определяется по формуле:

(3.5)

где Т1 = 57,76 – часовая тарифная ставка 3-го разряда;

Т2 = 55,45 – часовая тарифная ставка 2-го разряда;

Т3 = 53,33 – часовая тарифная ставка 1-го разряда;

rосн1 = 1 – штатное количество рабочих 3-го разряда;

rосн2 = 2 – штатное количество рабочих 2-го разряда;

rосн3 = 1 – штатное количество рабочих 1-го разряда;

rобщ = 4 – общее количество основных рабочих на объекте проеткирования.

руб.

Фонд доплат рассчитывается в размере 15-20% от основного (тарифного) фонда заработной платы (3По), и определяется по формуле:

(3.6)

где 3По = 336330 - основной (тарифный) фонд заработной платы у сдельщиков (формула 3.4).

руб.

Премия за выполнение, перевыполнение количественных и качественных показателей рассчитывается 45-60% от основного тарифного фонда заработной платы с учетом доплат за условия труда и определяется по формуле:

(3.7)

где 40…60%П – процент премии;

Д = 67266 – доплаты за условия труда (руб.) (формула 3.6);

3По = 336330 - основной (тарифный) фонд заработной платы у сдельщиков (руб.) (формула 3.4).

руб.

Годовой фонд заработной платы основных рабочих (ремонтников) определяется по формуле:

(3.8)

где Д = 67266 – доплаты за условия труда (руб.) (формула 3.6);

П = 201798 – премия за выполнение, перевыполнение количественных и качественных показателей (формула 3.7);

3По = 336330 - основной (тарифный) фонд заработной платы у сдельщиков (руб.) (формула 3.4).

руб.

Расчет страхового взноса (СВ) по ставке, определенной Налоговым Кодексом РФ с учетом решений правительства на планируемый период, определяется по формуле:

(3.9)

где = 605394 – годовой фонд заработной платы основных рабочих (ремонтников) (формула 3.8);

%СВ = 30% – ставка налога в %.

руб.

2.3.2 Расчет фонда заработной платы вспомогательных рабочих

Для группы вспомогательных работников применима повременно-премиальная оплата труда.

Заработная плата основная (тарифная) определяется по формуле:

(3.10)

где Тср = 35,06 – средняя часовая тарифная ставка рабочего-повременщика (формула 3/11);

Fg = 1820 – эффективный годовой фонд времени работы рабочего;

rвсп = 2 – численность вспомогательных рабочих (формула 3.2).

руб.

Средняя часовая тарифная ставка рабочего-повременщика определяется по формуле:

(3.11)

где Т1 = 35,06 – часовая тарифная ставка вспомогательных рабочих;

rвсп1 = 2 – штатное количество рабочих вспомогательных рабочих;

rобщ = 2 – общее количество вспомогательных рабочих в Зоне ТО-2 (формула 3).

руб.

(3.12)

где 3По = 120326 - основной (тарифный) фонд заработной платы у сдельщиков (формула 3.10).

руб.

(3.13)

где 40…60%П – процент премии;

Д = 18049 – доплаты за условия труда (руб.) (формула 13);

3По = 120326 - основной (тарифный) фонд заработной платы у сдельщиков (руб.) (формула 3.10).

руб.

Годовой фонд заработной платы рабочих-повременщиков определяется по формуле:

(3.14)

где Д =18049 – доплаты за условия труда (руб.) (формула 3.12);

П = 55350 – премия за выполнение, перевыполнение количественных и качественных показателей (формула 3.13);

3По = 120326 - основной (тарифный) фонд заработной платы у сдельщиков (руб.) (формула 3.10).

руб.

(3.15)

где =193725 – годовой фонд заработной платы основных рабочих (ремонтников) (формула 3.14);

%СВ = 30% – ставка налога в %.

руб.

3.3.3 Расчет фонда заработной платы специалистов и служащих

Оплата труда этой группы работников осуществляется по окладам, в соответствии со штатным расписанием и выплатой премии.

Оклад у мастера участка равняется 20000руб.

Расчёт премии специалистов и служащих определяется по формуле:

(3.16)

где 40%П – процент премии;

3По = 240000 – основной фонд заработной платы (руб.).

руб.

Годовой фонд заработной платы определяется по формуле:

(3.17)

где П = 96000 – премия за выполнение, перевыполнение количественных и качественных показателей (формула 3.16);

3По = 240000 – основной фонд заработной платы (руб.).

руб.

(3.18)

где =333600 – годовой фонд заработной платы основных рабочих (ремонтников) (формула 3.17);

%СВ = 30% – ставка налога в %.

руб.

Основные расчёты, касающиеся заработной платы специалистов и служащих, занесены в таблицу 3.4.

Таблица 3.4 Основные расчёт заработные платы специалистов и служащих

Должность	Количество человек	Оклад	Сумма на год	СВ
Мастер участка	1	20000	240000	100080
	rсл		ЗПо = 240000	= 100080

Результаты расчётов заработная плата, работающих на объекте проектирования, занесены в таблицу 3.5.

Таблица 3.5 Заработная плата работающих на объекте проектирования

Наименование категорий работающих	Количество человек	Основная (тарифная) заработная плата или оклад, руб	Доплаты, руб	Премия, руб	Фонд заработной платы
1.	2.	3.	4.	5.	6.
Основные рабочие	4	336330	67266	201798	605394
Вспомогательные рабочие	2	120326	18049	55350	193725
Специалисты, служащие	1	240000	-	96000	333600
Итого:	= 7	= 696656	= 85315	= 353148	= 1132719

3.4 Расчёт затрат на материалы

При выполнении технического обслуживания могут быть использованы материалы, их количество учитывается по выписанным накладным в соответствии с дефектной ведомостью.

Расчет определяется по формуле:

(3.19)

где Н = 112,12 – нормы затрат материалов в рублях на одно воздействие (руб.);

N = 492 – количество обслуживаний в год (см.таблица 3.1).

руб.

3.5 Расчёт затрат на запасные части

Потребность в запасных частях для проведения работ определяется по нормативам в зависимости от общего пробега:

(3.20)

где Нз/ч = 40 – норматив запасных частей на 1000км (руб.);

Lобщ = 7971600 – общий пробег (км) (см.таблица 3.1).

руб.

2.6 Расчёт капитальных вложений

Капитальные вложения – это денежные средства СТОА потраченные на приобретение основных производственных фондов: здания, корпуса, оборудование различного назначения, дорогостоящий инструмент и инвентарь (срок службы, которого больше года).

Сводная ведомость основных фондов объекта проектирования занесены в таблицу 3.6.

Таблица 3.6 – Сводная ведомость основных фондов по объекту проектирования

Наименование основных фондов	Количество	Стоимость, руб.	На, %	Амортизационные отчисления А = Сосн На / 100%, руб
		Единицы	Всего
1	2	3	4	5	6
Здание	1	1500100	1500100	10	150010
Гаражное оборудование	6	-	370000	23	85100
Инвентарь	-	-	22200	20	4400
Итого:	= 1892300	-	= 239510

3.7 Смета общехозяйственных расходов

При организации работ возникают расходы, связанные с управлением, содержанием помещения, организацией работ. Эти расходы можно представить в виде «Сметы общехозяйственных расходов».

Расход на электроэнергию силовую рассчитывается по формуле:

Сэ = (Nуст Fg Кз / Кс Кдв) Цэл (3.21)

где Nуст = 7,3 – мощность установленной электроаппаратуры (кВт);

Fg = 2000 – время работы оборудования (час) (2000 часов);

Кз = 0,5 – коэффициент загрузки оборудования (0,4…0,6);

Кдв = 0,9 – коэффициент учитывающий потери энергии двигателя (0,9);

Кс = 0,95 – коэффициент учитывающий потери в сети (0,95);

Цэл = 2,5 – цена за кВт в час.

руб.

Освещение рассчитывается по формуле:

Сосв = (S h Fгор/1000 )Цэл (3.22)

где S = 290 – площадь освещаемая, м2;

h = 25 – норматив освещенности Вт;

Fгор = 2500 – время горения ч.

руб.

Расходы на воду для бытовых и производственных нужд рассчитывается по формуле:

Св = (Чобщ Qв + 1,5 S) 1,2 Др Цв / 1000 (3.23)

где Чобщ = 7 – общая численность работающих, чел;

Qв = 30 – норма расхода воды на человека в смену л;

1,5 – норма расхода воды на м2;

1,2 – коэффициент, учитывающий прочие нужды;

Др = 305 – рабочие дни в году;

Цв = 5– цена на м3 воды, руб

руб.

Расходы по охране труда и технике безопасности определяется по формуле:

Сохр = Цохр Чобщ (3.24)

где Цохр = 1800 – затраты на одного человека (1800 рублей);

Чобщ = 7 – общая численность работающих, чел.

руб.

Стоимость вспомогательных материалов можно принять 3% от стоимости материалов и запасных частей

Мв = (Мо + Мз/ч)3% (3.25)

где руб. – расчёт затрат на запасные части (формула 3.20);

руб. – расчёт затрат на материалы (формула 3.19).

руб.

Текущей ремонт здания 2% от стоимости здания рассчитывается по формуле:

Ртек = Сзд2% (3.26)

где Сзд = 1500100 (руб.) - стоимость здания.

руб.

Земельный налог рассчитывается по формуле:

Нз = Цзем S (3.27)

где Цзем = 7,6 – ставка налога на землю (7,6 руб. за м2)

S = 290 – площадь здания, м2;

руб.

Налог на транспортные средства рассчитывается по формуле:

Нтр = Цавт Мдв nавт (3.28)

где Цавт = 10 руб– ставка налога (руб. за л.с.);

Мдв = 64 (л/с) – мощность двигателя;

nавт = 130 – количество автомобилей.

руб.

Амортизационные отчисления равняется 239510руб. (см. таблица 3.6).

Затраты на отопление определяется по формуле:

C=SЦ (3.29)

где Ц = 14руб. - цена отопления на 1 м2, руб.;

S = 290 - отапливаемая площадь, м2.

руб.

Расходы на рационализацию и изобретательство:

Ср.и из. = Цр.и из. Чобщ (3.30)

где Цр.и и из. – затраты по изобретательству на одного человека (1000…1500 рублей).

Все результаты смет общехозяйственных расходов занесены в таблицу 3.7.

Таблица 3.7 – Смета общехозяйственных расходов

Статьи затрат	Сумма, руб.
1	2
1. Расход на электроэнергию силовую	15603
2. Расход на электроэнергию освещения	45312
3. Расходы на воду для бытовых и производственных нужд	1021
4. Расходы по охране труда и технике безопасности	12600
5. Расходы на рационализацию и изобретательство	10500
6. Заработная плата вспомогательных рабочих	120326
7. Заработная плата, управленцев, специалистов	336000
8. Стоимость вспомагательных материалов можно принять 3% от стоимости материалов и запасных частей	11221
9. Текущей ремонт здания 2% от стоимости здания	30002
10. Земельный налог	2204
11. Налог на транспортные средства	83200
12.Амортизационные отчисления	239510
13.Затраты на отопление	4060
ИТОГО:	ОР=911559

Процент общепроизводственных расходов определяется по формуле:

%ОР = (ОР /ЗПо )100 (3.31)

где ЗПо = 336330 - заработная плата основная (тарифная) основных рабочих, руб. (формула 3.4);

ОР = 911559 - смета общехозяйственных расходов (таблица 3.7).

2.8 Себестоимость выполнения работ

Себестоимость – это все затраты связанные с производством, реализацией работ (руб.).

Калькуляция выполненных работ. Калькуляция – это себестоимость единицы работы, которая служит основанием для установления цен сторонним организациям. Все результаты занесены в таблицу 8.

Таблица 8 - Калькуляция работ по объекту проектирования

Наименование статей расходов	Сумма, руб.	% к итогу
1	2	3
Материалы	112,12	10
Запасные части	40	22,3
Заработная плата основных рабочих	55,5	5,1
Премии	40,2	3,6
Доплаты	14,8	1,3
СВ	43,7	3,9
Общепроизводственные расходы	602	53,8
ИТОГО:	= 909	100%

3.9 Общая смета объекта проектирования

Это затраты СТОА объекта проектирвония на выполнение всего запланированного объема работ. Все результаты занесены в таблицу 3.9.

Таблица 3.9 Смета затрат на выполнение работ

Статьи затрат	Сумма, руб.
Затраты на материалы	55163
Затраты на запасные части	318864
Заработная плата основная	201798
Премии	201798
Доплаты	67266
СВ	181618
Общепроизводственные расходы	911559
ИТОГО:	= 1564039

3.10 Показатели работы объекта проектирования

Работу объекта проектирования СТОА можно характеризовать показателями, представленными в таблице. Все результаты занесены в таблицу 3.10.

Таблица 3.10 Показатели работы объекта проектирования

Наименование показателя	Величина показателя
Объем работ: по трудоемкости, чел-ч в денежном выражении, руб.	6060
Численность работающих, чел. основных рабочих вспомогательных рабочих специалисты, служащие	7 4 2 1
Капитальные вложения, руб.	1892300
Себестоимость ТО, руб.	1118,32
Выработка на одного работающего, руб.	909
Фондоотдача, руб.	15

4 ОХРАНА ТРУДА И ОКРУЖАЮЩЕЙ СРЕДЫ

4.1 Охрана труда

Общие нормы трудового законодательства изложены в Конституции Российской Федерации, а также Основах законодательства Российской Федерации о труде. Этими документами регламентированы:

1) трудовые соглашения на производстве;

2) режим рабочего времени и отдыха трудящихся;

3) условия труда женщин и подростков;

Охрана труда представляет собой комплекс законодательных, технических, санитарно-гигиенических и организационных мероприятий, направленных на обеспечение здоровых и безопасных условий труда. Этот комплекс состоит из трех частей:

1) правовой основы, то есть основы законодательства о труде;

2) техники безопасности;

3) производственной санитарии.

4) порядок приема, перевода и увольнения работников;

5) другие положения.

Согласно Основам законодательства РФ о труде рабочие и служащие имеют право:

1) на гарантированную государством заработную плату соразмерно количеству и качеству затраченного труда;

2) право на отдых в соответствии с законами об ограничении рабочего дня и рабочей недели и об ежегодно оплачиваемых отпусках;

3) право на здоровые и безопасные условия труда;

4) на бесплатную профессиональную подготовку и бесплатное повышение квалификации;

5) объединения в профессиональные союзы;

6) на участие в управлении производством;

7) материальное обеспечение в старости за счет средств государства в порядке государственного социального страхования, а также в случае болезни и потери трудоспособности.

В соответствии с Конституцией Российской Федерации гражданам обеспечивается равноправие в области труда.

В Основах законодательства по Российской Федерации о труде указано, что трудовые права граждан охраняются законом. Защита трудовых прав осуществляется государственными органами, а также профессиональными союзами и другими общественными организациями. Вместе с тем в Основах указано, что соблюдение трудовой дисциплины, выполнение установленных государством с участием профсоюзов норм труда составляют обязанность всех рабочих и служащих.

Для регулирования трудовых отношений заключаются коллективный договор и трудовой договор.

Расчет естественного и искусственного освещения.

Расчет естественного освещения сводится к определению числа окон при боковом освещении и фрамуг при верхнем освещении. Световая площадь оконных (световых) проемов участка рассчитывается по формуле:

Fок = Fуч · а (4.1)

где Fуч = 290 – площадь пола участка м2;

а = 0,35световой коэффициент.

Fок = 216· 0,35=101,5м2

При расчете искусственного освещения надо подсчитать число ламп для одного участка, выбрать темп светильника, определить высоту светильника, разместить их по участку. Общая световая мощность ламп рассчитывается по формуле:

W0CB=R · Q · Fy (4.2)

где R = 20 - норма расхода электроэнергии, Вт/кв.м..ч.;

Q = 1820 · 0,5ч - продолжительность работы электрического освещения в течение года;

Fy = 290 площадь пола участка, кв. м.

W0CB=20 · 1820 · 0,5 · 290= 1638000Вт

Расчет вентиляции.

В воздух попадают вредные вещества (пыль, окись углерода и др.). Такой воздух вредно действует на здоровье работающих, ухудшает их самочувствие и снижает производительность труда, а в некоторых случаях может привести к серьезным заболеваниям и отравлениям организма человека. Поэтому важно поддерживать воздух в чистом состоянии. Для этого в цехе предусмотрена общая приточно-вытяжная вентиляция.

Во всех производственных помещениях ремонтного предприятия применяется естественная, а в некоторых отделениях также и искусственная вентиляция. Расчет естественной вентиляции сводится к определению площадей фрамуг или форточек.

При расчете искусственной вентиляции определяют необходимый воздухообмен, подбирают вентилятор и электродвигатель. Исходя из объема помещения и кратности обмена воздуха производительность вентилятора равна:

W=V·k (4.3)

где V = 1450 - объем отделения, участка, цеха. Кв.м.;

К = 3 - кратность обмена воздуха, ч-1.

W=216*3*4=2592 ч-1

В процессе расчетов была подобрана вентиляция модели ЦАГИ-6.

4.2 Охрана окружающей среды

Проблема охраны окружающей среды в настоящие время является одной из наиболее актуальных и глобальных проблем. Прежде всего, это связано с интенсивным развитием транспорта, особенно в крупных городах.

Давно назрела настоятельная потребность принятия широкомасштабных и комплексных мер по предотвращению, нейтрализации или хотя бы существенному сокращению тех негативных последствий, которые порождаются автомобилизацией общества. Эту задачу можно решить только комплексно, то есть с одной стороны — на стадии изготовления автотранспортного средства, с другой — на стадии его эксплуатации.

Выбросы газобаллонных автомобилей зачастую сильно превышают допустимые нормы, поскольку сжиженный газ, применяемый сегодня, имеет крайне низкое качество. Топливная аппаратура тоже далека от совершенства. Мало того, что некачественное смесеобразование приводит к значительным выбросам токсичных веществ, утечки газа тоже опасны.

При эксплуатации автомобилей в почву и водоемы могут попасть нефтепродукты: дизельное топливо, масло, бензин.

Чтобы предупредить загрязнение окружающей среды нефтепродуктами, необходимо соблюдать следующие меры предосторожности:

1) Нельзя мыть детали машин топливом;

2) Сливать отстой топлива из топливных баков и фильтров следует в только приготовленную тару;

3) При прокачке топлива во время удаления воздуха из системы питания дизеля нужно его сливать в какую-либо емкость;

4) Нельзя допускать работу двигателя с повышенным дымовыделением и содержанием СО и СН выше допустимой нормы.

Мероприятия, проводимые на СТОА по охране окружающей среды:

1) Очистка стоков хозяйственно-бытовых и ливневых вод с помощью внедрения оборотного водоснабжения;

2) Систематический контроль за техническим состоянием оборудования с целью снижения шума и вибрации;

3) Обучение рабочего персонала основам экологических знаний по охране окружающей среды.

4) Правильная регулировка, уборка, подтекания горюче - смазочных материалов;

5) Своевременный сбор отработавших масел.

6) Обеспечение, правильной эксплуатации вентиляционной системы и отопительной системы.Природоохранные мероприятия в первую очередь связаны с уровнем развития экономики, потому что все они требуют очень больших затрат.

4.3 Требования безопасности на объекте проектирования

Работать следует в приведенной в порядок и подогнанной по росту спецодежде, рукава должны быть застегнуты, волосы убраны под головной убор.

Содержать рабочее место в чистоте и порядке, не допускать захламленности, проходы должны быть свободными.

Подставлять домкрат разрешается лишь в местах, обозначенных специальными знаками, а если их нет, то в местах, обеспечивающих устойчивое положение автомобиля в подвешенном положении.

Работать под автомобилем, установленным на домкрате, разрешается только после дополнительной установки под автомобиль специальных подставок.

Загрязненный маслом пол смотровой канавы следует посыпать древесными опилками, которые следует убирать в конце каждой смены.

Техническое обслуживание автомобиля следует проводить только при неработающем двигателе, за исключением операций, требующих его работы. В этом случае выхлопная труба должна быть присоединена к имеющимся в помещении станции вытяжным средствам, а при их отсутствии принять меры по удалению из помещения отработавших газов.

После окончания ТО уберать инструмент, убедится в отсутствии людей в смотровой канаве, и только после этого можно запустить двигатель и съехать с поста.

ЗАКЛЮЧЕНИЕ

Дипломная работа является работой, в ходе которой подытожены приобретённые умения и навыки во время всего учебного процесса.

В первой части работы были найдены ответы на такие вопросы как:

- значение системы ТО и ТР в обеспечении технической готовности подвижного состава;

- задачи, стоящие перед технической службой АТП в области ТО и ремонта;

- описана характеристика СТОА и объекта проектирования.

Также по заданию, была сделана расчетно-технологический раздел, в которой найдены: годовая производственная программа по СТОА, количество рабочих постов и исполнителей, был сделан выбор метода организации производства ТО и ТР на СТОА и выбран метод организации технологического процесса на объекте проектирования, определена производственная площадь объекта проектирования. На основе проанализированных операций технологического процесса на объекте проектирования, подобрано оборудование для работ по ТО-2 автомобиля ВАЗ-2105.

.На основе технологических расчётов выбранный метод организации работы СТОА окажет положительное влияние на СТОА и объект проектирования.

Вторая часть работы, по ремонту автомобильного колеса, подтвердила умения и навыки самостоятельного решения конкретных задач, связанных с выбором методов восстановления деталей, а также способствовала закреплению, углублению и обобщению знаний, полученных за время обучения.

В ходе выполнения работы были выполнены следующие задачи: описано устройство автомобильного колеса; проанализировано состояние колеса при нормальных и экстремальных условиях эксплуатации; описаны возможные дефекты колеса; составлены технологические карты на разборку и сборку автомобильного колеса; выбраны дефекты шины, и описаны методы их устранения.

В процессе выполнения экономической части дипломного проекта, были решены следующие задачи: углублены и закреплены теоретические знания, систематизированы знания по экономическим расчётам, об организации работы зоны ТО-2 СТОА.

В результате технико-экономических расчётов на организацию Зоны ТО-2 СТОА численность ремонтных рабочих равняется 7. Для более эффективной работы рабочим установлен односменный режим работы. Общие затраты на организацию работ Зоны ТО-2 составляют 911559. Себестоимость ремонтных работ составляет 1118,32руб. Необходимы дополнительные капиталовложения в сумме 1892300 рублей, которые дадут экономическую эффективность, поэтому организация участка экономически обоснована.

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

Положение о техническом обслуживании и ремонте подвижного состава автомобильного транспорта. – М.: Транспорт, 1986.

РД 3107938-0176-91. Общесоюзные нормы технологического проектирования предприятий автомобильного транспорта. – М.: Росавтотранс, 1991.

Техническое обслуживание автомобилей. Методические указания по выполнению курсового проекта. – Н. Новгород,: РЗАТ, 2004.

Светлов М.В. Техническое обслуживание и ремонт автомобильного транспорта. Дипломное проектирование: учебно-методическое пособие. – М.: Кнорус, 2011.

Типовые проекты рабочих мест на автотранспортном предприятии. Изд. 3-е, перераб. и доп. – М.: Транспорт, 2007. – 197с.

Техническое обслуживание автомобилей. Методические указания по выполнению курсового проекта. – Н. Новгород,: РЗАТ, 2004. – 74с.

ПРИЛОЖЕНИЕ А

Схема разборки

ПРИЛОЖЕНИЕ Б

Карта дефектации

Автомобильная шина
	Номер детали: 53.3101045
	Материал: резина
№	Возможные дефекты	Способ определения	Способ восстановления	Заключение
1.	Износ рисунка протектора	Осмотр, штангенциркуль	-	Браковать при сильном износе
2.	Разрушение покровных резин (сквозной порез, трещины, порез)	Визуально, лупа	Холодная вулканизация, ножка грибка и заплата	-
3.	Пробоины (сквозной прокол) и разрывы шины	Визуально	Горячая вулканизация	-

ПРИЛОЖЕНИЕ В

Схема сборки

EMBED Equation.3

Организация Зоны ТО-2 текущего ремонта легковых автомобилей на СТОА
