Микрорайон на 7-10 тысяч жителей в крупном городе

УИРС

по дисциплине «Архитектурное проектирование»

На тему: «Микрорайон на 7-10 тысяч жителей в крупном городе»


Содержание

Введение

  1. Анализ планировочной ситуации и геоподосновы
  2. Климатический анализ
    1. Описание природно-климатических условий района строительства
    2. Роль зелёных насаждений в формировании пространства жилого образования
    3. Композиционный замысел жилого образования. Связь категорий архитектурной композиции с климатическими условиями
    4. Основные закономерности формирования микроклимата в застройке
      1. Анализ ветрового режима, построение розы ветров
      2. Анализ инсоляционного режима. Оценка территории по тепловому воздействию солнечной радиации
  3. Особенности проектирования велосипедного движения

Заключение

Список использованной литературы


Введение

Микрорайон является первичным звеном жилой застройки района, основной структурной единицей селитебной территории. Он проектируется как комплекс, изолированный от основного городского движения, с полным повседневным бытовым обслуживанием, где для населения созданы наиболее здоровые и удобные условия проживания.

Цель выполнения курсового проекта по проектированию микрорайона - познакомиться с решением планировки, застройки и благоустройства жилого микрорайона. Проектирование микрорайона должно вестись со строгим соблюдением требований строительных норм и правил (ТКП, СТБ, СНиП).

При проектировании микрорайона необходимо учесть целый ряд вопросов:

  1. численность населения микрорайона и потребное количество жилой площади,
  2. потребные состав и количество учреждений повседневного обслуживания населения,
  3. подбор зданий и сооружений на основе действующих типовых проектов,
  4. функциональное зонирование территории микрорайона,
  5. определение схем проездов и пешеходных аллей микрорайона, а также подбор сооружений и площадок коммунально-бытового и спортивного обслуживания населения,
  6. озеленение территории микрорайона,
  7. технико-экономические показатели генплана.

Все эти вопросы прорабатываются в пояснительной записке к курсовому проекту.


  1. Анализ планировочной ситуации и геоподосновы (характеристика участка, отведённого для строительства, оценка рельефа участка на топографической подоснове)

Участок, отведённый под проектирование микрорайона находится в Юбилейном районе города Гомеля, в восточной части города. Площадь, отведённая для проектирования, равна 30 га. Категория земель - земли населенных пунктов.

Недалеко от участка размещается аллея Дружбы, магазин «Юбилейный», Ледовый дворец. В границах проектируемого микрорайона находятся улицы Юбилейная, Подгорная, Советская, Кожара и т.д. А также с южной и восточной стороны проходит железная дорога. Зелёные насаждения представлены в малом количестве - основная часть находится на сильных перепадах высот.

В западной части участка находятся многоэтажные жилые комплексы, а в южной части – индивидуальные жилые дома. На территории проектируемого микрорайона множество гаражей. По участку проходят инженерные коммуникации.

На территории участка располагается ДК глухонемых, совмещённый с бассейном, Дворец Спорта, корпуса университета им. Ф. Скорины, общежитие, стадион, школа. Северную часть проектируемого участка занимает пустырь с прудом.

Основные людские потоки идут с ул. Советской, а также(в меньшем количестве) с Ледового Дворца.

На территории находятся: жилая зона, общественная(магазины, университет…) и производственная(представлена гаражами).

На территории имеются перепады высот от 119,10 до 142,33м. Основная часть проектируемого участка изменяется в пределах 139-141м. Именно там находится основная часть общественных зданий.

На восточной стороне территории имеется ярко выраженный рельеф. Высоты изменятся продольно, с уклоном в юго-восточном направлении (со стороны микрорайона Мельников Луг).

Полезных ископаемых и объектов археологического наследия на территории участка нет.

Планировочных ограничений нет.


  1. Климатический анализ
    1. Описание природно-климатических условий района строительства

В г. Гомеле изменение температуры наружного воздуха по месяцам представлена в таблице 1.

Табл. 1

Температура наружного воздуха, ° С, средняя по месяцам

I

II

III

IV

V

VI

VII

VIII

IX

X

XI

XII

-6,9

-6,3

-1,8

6,3

13,7

16,9

18,6

17,4

12,5

6,4

0,6

-4,3

Средняя температура воздуха по месяцам и за год характеризует температурный режим отдельных месяцев и всего года с обеспеченностью в среднем 0,5; эти показатели рассчитаны за 50-80 лет в пределах периода наблюдений 1881-1960 гг по СНиП 2.01.01-82 Строительная климатология и геофизика.

Среднегодовая температура наружного воздуха составляет 6,1° С, абсолютная минимальная – -35° С, абсолютная максимальная – 37° С, средняя максимальная наиболее жаркого месяца – 24,2° С; средняя температура наиболее холодного месяца – -11 ° С. Абсолютная минимальная и абсолютная максимальная температуры воздуха характеризуют наинизшие и наивысшие пределы температуры воздуха, которых достигла температура воздуха в данном пункте за последние 50-80 лет в пределах периода наблюдений 1891-1964 гг.; обеспеченность этих показателей близка к единице.

Период со средней суточной температурой воздуха

  • при < 8 ° C:

продолжительность – 197 суток,

средняя температура – -1,3, ° С,

  • при < 10 ° C:

продолжительность – 212 суток,

средняя температура – -0,8 ° С.

Продолжительность периода со среднесуточной температурой 0 ° С – 129 дней. Продолжительность периодов со средней суточной температурой воздуха, равной и меньше 0, 8 и 10 °С, характеризует продолжительность периода с устойчивыми значениями этих темп-р; отдельные дня со средней суточной температурой воздуха, равной и меньше 0, 8 и 10 ° С, не учитываются.

Средняя и максимальная суточная амплитуды температуры наружного воздуха представлена в таблице 2.

Табл. 2

Республика, край, область, пункт

Амплитуда температуры (средняя/максимальная по месяцам), ° С

І

II

III

IV

V

VI

VII

VIII

IX

Х

XI

XII

Гомельская область

6,1

21,2

6,5

17,6

7,5

19,7

9,9

19,1

12

21

12,2

21,9

12,2

20,8

12

21,2

11

21,1

8,1

18,2

5,1

16,2

4,9

16,5

Средняя температура воздуха наиболее жарких суток рассчитана по среднесуточным значениям температуры воздуха летних (июнь-август) месяцев как средняя из наиболее жарких суток за 8 лет 50-летнего периода. По отклонениям этой температуры от средней месячной температуры воздуха наиболее жаркого месяца построена схематическая карта постоянной температурной поправки (см. рисунок) для определения средней температуры воздуха наиболее жарких суток. Обеспеченность этой температуры находится в пределах 0,90-0,95.

Амплитуда температуры воздуха рассчитана независимо от состояния облачности за период наблюдений 1936-1960 гг. Средняя суточная амплитуда температуры воздуха рассчитана по ежедневным данным наблюдений как разность между суточным максимумом и минимумом температуры воздуха и имеет обеспеченность 0,5. Максимальная суточная амплитуда температуры воздуха определена как наибольшее значение разности между суточным максимумом и минимумом температуры воздуха за период наблюдений и имеет обеспеченность, близкую к единице.

Упругость водяного пара наружного воздуха по месяцам представлена в таблице 3.

Табл. 3

Республика, край, область, пункт

Упругость водяного пара наружного воздуха по месяцам, гПа

І

II

III

IV

V

VI

VII

VIII

IX

Х

XI

XII

Гомель

3,7

3,6

4,5

7,2

10,2

13,6

15,3

14,9

11,3

7,8

6

4,4

Упругость водяного пара характеризует влагосодержание воздуха. Для перехода к единицам СИ использовано соотношение 1 мб=1 гПа.

Для города Гомеля средняя месячная относительная влажность воздуха в 13 ч наиболее холодного месяца имеет значение 84%, наиболее жаркого месяца – 54%. Количество осадков за год 721мм. Суточный максимум осадков - 90мм по СНиП 2.01.01-82 Строительная климатология и геофизика

Относительная влажность воздуха характеризует степень насыщенности воздуха водяным паром. Среднее количество осадков за год характеризуется высотой слоя воды, образовавшегося на горизонтальной поверхности от выпавшего дождя, мороси, обильной росы и тумана, растаявшего снега, града и снежной крупы, при отсутствии стока, просачивания и испарения.

Суточный максимум осадков характеризует наибольшие суммы осадков, выпавшие в течение метеорологических суток, и выбирается из ежедневных наблюдений обеспеченность этого показателя близка к единице.

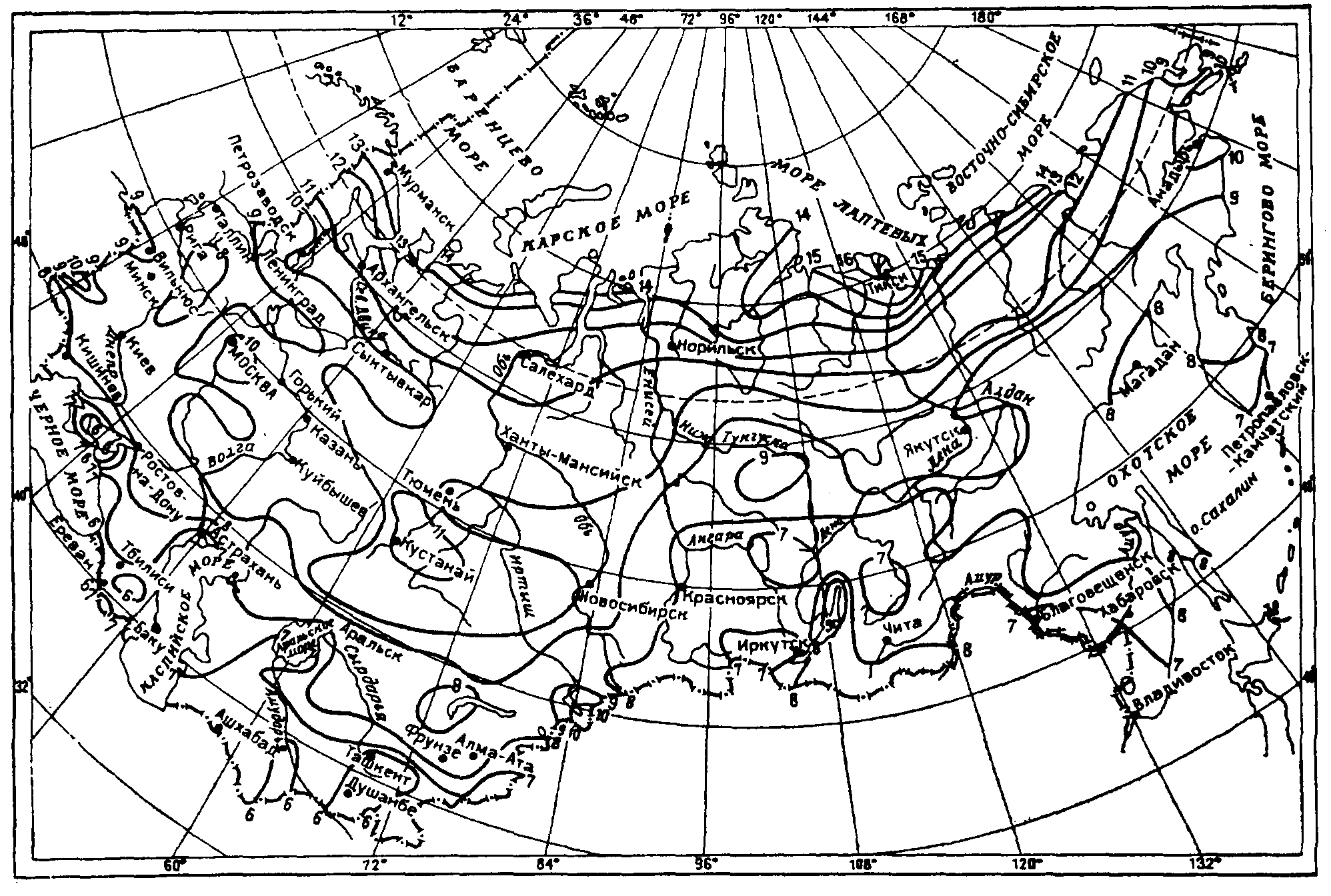

Схематическая карта изолиний постоянной величины Т для определения температуры воздуха наиболее жарких суток приведена на рис. 1.

Рис. 1


  1. Роль зелёных насаждений в формировании пространства жилого образования

Озелененное пространство любого размера и типа является полифункциональным, и чем большее число функций оно выполняет, тем более значительна его роль в системе озеленения и тем эффективнее вся система. Каждый элемент городской системы озеленения выполняет следующие основные функции: участвует в организации территории и формировании архитектурно-художественного облика города, обеспечивает рекреационные потребности населения, защищает от транспортного и других шумов, от выхлопных газов и пыли, регулирует температурно-влажностный, радиационный и ветровой режимы в пределах объекта и на прилегающих территориях, а также создает условия, способствующие продлению сроков жизнедеятельности самого насаждения.

При разработке проектной документации на озеленение территории необходимо соблюдать законодательство Республики Беларусь, требования действующих ТНПА, в том числе СНБ 3.01.04, СНБ 3.01.01, СНБ 1.03.02, настоящего технического кодекса, решения органов государственной власти и местного управления, а также решения, принятые в утвержденной градостроительной документации.

Используя при проектировании ТКП 45-3.02-69-2007 (02250) «Благоустройство территории. Озеленение. Правила проектирования и устройства», основными элементами озеленения территорий являются саженцы декоративных древесных и кустарниковых растений, цветочные растения и семена газонных трав, выращиваемые в специализированных хозяйствах. Посадочный материал (саженцы деревьев и кустарников, семена газонных трав, цветочная рассада и др.) должен соответствовать требованиям по качеству и параметрам, установленным государственными стандартами.

Саженцы декоративных лиственных пород по ГОСТ 24909 регламентируются показателями:

— высота саженца и штамба;

— диаметр штамба и корневой системы;

— количество скелетных ветвей;

— длина оголенной корневой системы;

— размеры земляного кома.

В зависимости от значений указанных показателей саженцы подразделены на пять групп. К первым двум группам относятся саженцы с оголенной корневой системой, к трем остальным — с комом земли различных размеров.

Саженцы садовых форм по ГОСТ 28055 включают деревья и кустарники с естественной оригинальной формой кроны (колоновидная, пирамидальная, шаровидная, плакучая); красивоцветущие и декоративные; с оригинальной окраской или формой листьев.

Все саженцы деревьев садовых форм подразделяются на пять групп с регламентацией их по показателям:

— высота растения и штамба;

— диаметр ствола на высоте 1,3 м;

— размер корневой системы и земляного кома и др.

Карликовые и стелющиеся формы хвойных деревьев и садовые формы кустарников подразделяются на три группы.

Саженцы архитектурных форм по ГОСТ 26869 включают деревья и кустарники с кроной в виде пирамиды, конуса, шара, куба и т. д., полученной путем систематической стрижки. Саженцы архитектурных форм деревьев подразделяются на пять групп, кустарников — на три группы.

Посадочный материал цветочных растений — луковицы и клубнелуковицы, рассада цветочных культур — должен соответствовать требованиям ГОСТ 28849 и ГОСТ 28852, которые устанавливают требования для отдельных культур по показателям: высота растения, количество листьев и диаметр розетки, длина окружности луковиц.

Для создания газонов на объектах озеленения следует использовать семена мятлика лугового, овсяницы красной, полевицы белой, райграса пастбищного и др. Смешение трав и посев травосмесей повышает качество газонов.

Газонные травы подразделяются на однолетние, двулетние и многолетние. В озеленении используются многолетние газонные травы с циклом развития от 8 до 10 и более лет.

Семена газонных трав по ГОСТ 12420 в зависимости от посевных качеств делят на три класса, к каждому из которых предъявляются требования по чистоте, всхожести и влажности семян. Семена трав должны иметь цвет и форму, свойственные семенам данной культуры, должны быть без примеси семян и плодов карантинных сорняков, вредителей и болезней.


  1. Композиционный замысел жилого образования. Связь категорий архитектурной композиции с климатическими условиями

Планировку и застройку жилых комплексов следует осуществлять на основе государственных и региональных программ градостроительного развития, а также проектов общего, детального и специального градостроительного планирования, с учетом действующих ТНПА.

Следует учитывать типологические характеристики поселений, величину, их роль в системе расселения и административно-территориальном устройстве республики, а также социально-экономические, природные и исторические особенности.

Перспективную численность жилых комплексов всех типов следует прогнозировать на основе демографических данных, естественного и механического прироста (сокращения) населения, учета тенденций маятниковых миграций, а также оценки социально-экономических, территориальных и ресурсных перспектив развития.

Планировка и застройка жилых комплексов должны осуществляться как элементы целостной территориальной организации республики, области, административного района, учитывая взаимосвязанный характер их развития на основе приоритетных требований к формированию безопасной среды жизнедеятельности населения, охране окружающей среды, сбалансированному природопользованию, обеспечивающих возможность их устойчивого развития и учитывающих их величину, административный статус и особые экологические условия.

В составе ландшафтно-рекреационных территорий следует выделять планировочные элементы в соответствии с требованиями раздела 9 ТКП 45-3.01-116-2008 (02250) ГРАДОСТРОИТЕЛЬСТВО. НАСЕЛЕННЫЕ ПУНКТЫ. Нормы планировки и застройки.

Характер функционального использования, количество структурно-планировочных элементов, их параметры и границы следует определять в задании на проектирование.

В целях организации благоприятной среды жизнедеятельности необходимо осуществлять функциональное зонирование территории. Территории жилых комплексов следует подразделять на жилые, общественные, производственные, ландшафтно-рекреационные, транспортной и инженерной инфраструктур, сельскохозяйственного и специального назначения и др.

Использование территорий жилых комплексов следует осуществлять на основе социально-экономической, экологической и градостроительной оценки эффективности их использования.

Механизм связи эстетики, в том числе теории архитектурной композиции, с архитектурной климатологией изучен недостаточно. Однако можно назвать категории архитектурной композиции, при выборе которых архитектор всегда считается с климатом. К ним относятся организация архитектурного пространства, объемное решение различной степени расчлененности, компактности и направленности, пластика поверхности различной степени расчлененности, фактура, цветовое решение и др.


  1. Основные закономерности формирования микроклимата в застройке

Основные закономерности формирования микроклимата в застройке (по данным Г.К. Климовой)

Элементы климата

Закономерности формирования микроклимата (по отношению к загородным условиям)

Солнечная

Снижение до 20 % в зависимости от степени

радиация

загрязнения воздуха, времени года и суток

Температура

воздуха

Повышение на 1.4 °С в зависимости от плотности застройки: в застройке плотностью до 20 % - на 1.. ,2°С, плотностью более 20 % - на 3.4 °С (без учета влияния

озеленения на снижение температуры). В городах-оазисах зоны пустынь понижение на 2.3 °С.

Элементы

климата

Закономерности формирования микроклимата

(по отношению к загородным условиям)

Скорость ветра

Снижение на 20.70 % в зависимости от плотности застройки: в застройке плотностью до 20 % - на 20 %, плотностью от 20 до 30 % - на 20.50 %, плотностью более 30 % более чем на 50 %.

Примечание . Под плотностью застройки понимается отношение площади, занятой зданиями, к общей площади рассматриваемой территории.

Климат и микроклимат относятся к основным факторам окружающей городской среды, воздействию которых человек подвергается постоянно. Большое разнообразие природно-климатических условий на территории нашей страны предопределяет важность и необходимость архитектурного анализа климата и изучения микроклиматического режима городской среды. Задача архитекторов заключается не в пассивном приспособлении к местным климатическим условиям, а в разработке на подлинно научной основе эффективных мероприятий, компенсирующих или устраняющих недостатки естественных условий среды, в максимальном использовании ее полезных качеств.

В зависимости от характера градостроительной ситуации отдельных районов города (приемы и плотность застройки, этажность, озеленение и благоустройство и т. п.) их микроклиматические характеристики могут резко отличаться. Целью анализа является выявление наиболее неблагоприятных по микроклиматическим условиям районов города, требующих специальных мероприятий по улучшению микроклимата. Оценка микроклимата в городской застройке проводится на основе установленных закономерностей его формирования, методов количественной оценки изменчивости микроклиматических показателей в различных градостроительных ситуациях и в необходимых случаях — по данным специальных натурных обследований (наблюдений) .


  1. Анализ ветрового режима, построение розы ветров

Направление и скорость ветра для Гомельской области представлены в таблице 4 и 5.

Повторяемость направлений ветра рассчитана в процентах от общего числа случаев направлений ветра без учета штилей.

Средняя скорость ветра по румбам рассчитана делением суммы скоростей на сумму случаев с ветром каждого румба.

Максимальная из средних скоростей ветра по румбам за январь и минимальная из средних скоростей ветра по румбам за июль рассчитаны как наибольшая из средних скоростей по румбам за январь, повторяемость которых составляет 16 % и более, и как наименьшая из средних скоростей ветра по румбам за июль, повторяемость которых составляет 16 % и более.

Табл. 4

Республика, край, область, пункт

Повторяемость направлений ветра (числитель), %, средняя скорость ветра по направлениям (знаменатель), м/с повторяемость штилей, %, максимальная и минимальная скорость ветра, м/с

январь

максимальная из средних скоростей по румбам за январь

С

СВ

В

ЮВ

Ю

ЮЗ

ЮЗ

СЗ

штук

1

2

3

4

5

6

7

8

9

10

11

Гомельская область

Василевичи

8

3,3

9

2,7

10

3,4

14

3,8

16

4

16

4,2

17

4,4

11

3,6

8

4,4

Гомель

8

5,6

10

4,7

6

5

14

4,4

16

4,6

20

4,8

15

5,5

11

5,3

8

5,5

Табл. 5

Республика, край, область, пункт

Повторяемость направлений ветра (числитель), %, средняя скорость ветра по направлениям (знаменатель), м/с повторяемость штилей, %, максимальная и минимальная скорость ветра, м/с

июль

максимальная из средних скоростей по румбам за июль

С

СВ

В

ЮВ

Ю

ЮЗ

ЮЗ

СЗ

штук

1

2

3

4

5

6

7

8

9

10

11

Гомельская область

1

2

3

4

5

6

7

8

9

10

11

Василевичи

12

2,9

10

2,8

7

3,1

9

2,7

9

2,4

13

2,7

21

3,6

19

3,6

15

0

Гомель

14

4,3

10

3,8

6

2,7

6

2,6

9

3,1

13

3,5

20

4

22

4,3

16

0

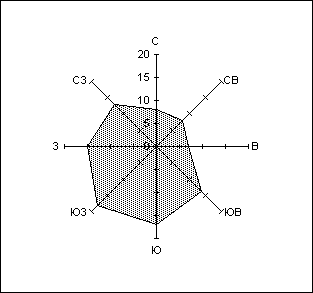

Роза ветров, построенная для города Гомеля, показана на рисунке 2.

Рис. 2

Роза ветров – это режим преобладающих направлений ветра в данном регионе. Ориентацию зданий преимущественно нужно предусматривать так, чтобы входы в дома не были с той стороны, откуда, обычно дует ветер, особенно в холодное время года. Также с целью дополнительной теплоизоляции необходимо оборудовать жилые здания входным тамбуром.


  1. Анализ инсоляционного режима. Оценка территории по тепловому воздействию солнечной радиации

Следует учитывать, что зимой Солнце находится ниже, по отношению к горизонту, чем летом, и освещает застройку в основном с южной стороны. Летом же основная тепловая нагрузка приходится на восточную и западную стороны дома. Поэтому самые большие по площади стены дома должны находиться с южной стороны. Также на южной стороне необходимо располагать самые большие окна, а на северной маленькие или не делать окон вообще.

Солнечная радиация , поступающая в июле на горизонтальную поверхность при безоблачном небе, Вт/м2 приведена в табл. 6
