Диагностика и ремонт ноутбука Lenovo ThinkPad Edge E431
Содержание
Введение
1. Характеристики ноутбуков
1.1. Общие характеристики ноутбуков
1.2. Характеристики ноутбука Lenovo ThinkPad Edge E431
1.3. Производитель ноутбука Lenovo ThinkPad Edge E431
2. Диагностика и ремонт ноутбука Lenovo ThinkPad Edge E431
Заключение
Список использованной литературы
Введение
Развитие информационных технологий дало возможность сделать большие компьютерные системы более мобильными и не громоздкими. В последнее время бурно развиваются такие портативные компьютеры, как ноутбуки, ультрабуки и нетбуки. Их малый размер, мобильность дает возможность использовать их, как для бизнеса, так и для домашнего использования. Эти устройства почти не отличаются от обычных настольных компьютеров. Они имеют те же характеристики для установки программного обеспечения. Но, как известно у медали есть две стороны и в этом смысле эти устройства не остались на стороне. Во-первых, комплектующие для этих мини компьютеров стоят дороже, чем для настольных компьютеров. Во-вторых, при появлении неисправностей, поломке и других непредвиденных ситуациях ремонт и обслуживание ноутбука и других, схожих с ним устройств обойдется дороже.
Ну, а мы поговорим о таком замечательном устройстве - ноутбуке. О характеристиках ноутбука, возможностях при использовании, диагностике при поломке, ремонте и техническом обслуживании.
Конструкция ноутбуков и комплектующих часто уникальна. Многие детали подходят только к определенным моделям. Крошечные габариты заставляют производителей создавать собственные решения, чтобы вместить все необходимые функции в максимально компактный корпус ноутбука. В свою очередь, это объясняет, почему многие ноутбуки стоят дорого и их сложно модернизировать. Многие комплектующие предназначаются только для определенной модели, часто они даже припаиваются к материнским платам.
Поэтому, в отличие от настольных компьютеров с модульной конструкцией и стандартами расширения, ноутбуки обычно поддерживают собственные стандарты дизайна компонентов, всё зависит от конкретной модели ноутбука и от производителя. За исключением жестких дисков и модулей памяти, которые практически у всех ноутбуков стандартны, большинство моделей очень индивидуальны и избирательны в областях аппаратных конфигураций. Всё это затрудняет замену комплектующих ноутбука. Иногда выполнить модернизацию не получится вообще.
1. Характеристики ноутбуков
1.1. Общие характеристики ноутбуков
Еще совсем недавно ноутбук считали скорее предметом роскоши, нежели полнофункциональным персональным компьютером. Дело было в основном в высокой цене, невысоком качестве жидкокристаллического дисплея. Производительность также была меньше, чем у настольных компьютеров. В последние годы ситуация кардинально изменилась.
Главные требования, предъявляемые к переносным компьютерам: мобильность, малые габариты и вес, а кроме того возможность автономной работы без подключения к сети питания. Также, такие системы должны обладать устойчивостью к сотрясению и вибрации, причем не только в выключенном состоянии, но и во время работы (рис. 1).

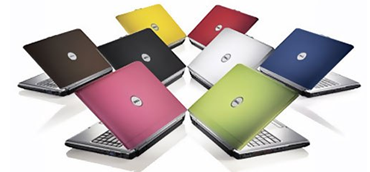

Рис. 1. Пример моделей ноутбуков
Соответственно, все это требует изменения конструкции всех компонентов ноутбуков по сравнению с обычными компьютерами. Это в первую очередь касается узлов с движущимися деталями: дисководов CD-ROM, флоппи-дисководов и жестких дисков.
Ноутбуки были придуманы для того, чтобы компьютеры можно было использовать мобильно, то есть как можно проще и легче перемещать их в пространстве. Мобильность любого устройства накладывает ограничения на его размеры и вес. Ограничение в размерах заставляет изготавливать ноутбуки с гораздо большей плотностью компоновки элементов, чем у обычных компьютеров.
Именно высокая плотность компоновки создает главную трудность в изготовлении ноутбуков. Дело в том, что все элементы, используемые в современных компьютерах, при работе выделяют тепло. При этом стабильность работы всех компонентов прямо зависит от температурного режима - чем сильнее нагрет элемент, тем менее стабильно он работает и тем короче срок его жизни.
Кроме нагрева, каждый элемент создает электромагнитные излучения, которые тоже отрицательно отражаются на стабильности работы соседних элементов. И чем плотнее компоновка элементов компьютера, тем выше их взаимное отрицательное влияние. Все усугубляется еще и тем, что современный уровень производства элементов компьютера не позволяет выпускать изделия с абсолютно одинаковыми показателями тепловыделения и тепловой стабильности. Например, центральные процессоры, даже в пределах одной производственной партии имеют разные показатели тепловыделения.
Поэтому производителям ноутбуков приходится решать очень сложные задачи. Необходимо не только правильно спроектировать ноутбук, но и тщательно отбирать микросхемы по их тепловыделению и способности стабильно работать в высоком температурном режиме. Поэтому производство ноутбуков не только дороже чем обычных компьютеров, но и доступно лишь ограниченному количеству производителей. Речь конечно о хороших ноутбуках.
До сих пор самым дорогим узлом ноутбука является дисплей. В наши дни основой для большей части дисплеев ноутбуков являются жидкокристаллические (ЖК) панели. В связи с распространением графических операционных систем (таких как Windows 95) черно-белые дисплеи постепенно теряют свои позиции.
Цветные ЖК-дисплеи могут быть двух типов: с активной матрицей и с пассивной. Из последних сегодня применяются лишь версии с двойным сканированием. Первые, при более высокой и повышенном энергопотреблении, обеспечивают значительно лучшее изображение. Если сравнить изображение экрана ноутбука с тем, что дает настольный монитор с электронно-лучевой трубкой, то в случае пассивной матрицы предпочтение придется отдать настольному варианту: жидкокристаллический дисплей уступает почти по всем параметрам, кроме, конечно, энергопотребления и компактности.
Активные матрицы, наоборот, при равном разрешении создают более резкое и четкое изображение, чем электронно-лучевые трубки. Они не страдают присущей пассивным ЖК-дисплеям инерционностью и лишены характерного для кинескопов мерцания, вызывающего утомление глаз. Сейчас в ноутбуках уже используются активные матрицы, поддерживающие разрешение 1024х768 пикселей.
Для работы с большинством офисных приложений этого более чем достаточно. Они, без сомнения, были бы серьезной угрозой для традиционных мониторов, если бы не их цена. Она все еще остается слишком высокой для рядового покупателя.
Для дисплеев же с пассивной матрицей характерен еще один недостаток - весьма ограниченный угол зрения, под которым можно разобрать информацию на экране. Впрочем, в глазах некоторых пользователей это превращается в неоценимое достоинство.
Для тех, кто не любит, чтобы кто-то смотрел в его работу за компьютером, пассивно-матричный дисплей – именно то, что надо.
Если вы планируете использовать ноутбук для интенсивной работы с документами, например вы бухгалтер, тогда вам, кроме трех основных параметров, нужно учитывать еще и размер экрана. Поскольку от физического размера экрана зависит размер точки изображения. Чем меньше размер экрана, тем меньше размер точки (рис. 2.).

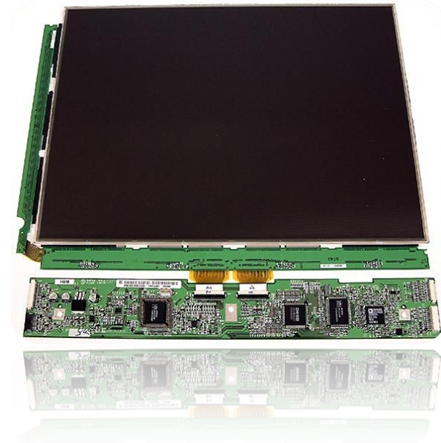

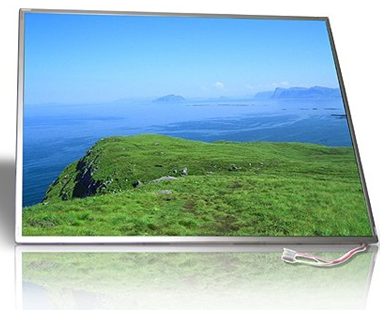

Рис. 2 ЖК-дисплей
Что означает маленький размер точки экрана?
Все элементы изображения на экране монитора будут очень мелкими. И если вам нужно будет много работать с документами, то на ноутбуке с маленьким экраном это будет тяжелее для глаз, чем на ноутбуке с большим экраном.
При выборе дисплея следует, опять же, отталкиваться от позиционирования ноутбука. Когда речь заходит относительно диагонали, то золотой срединой является именно 15,6 дюймов, такие ноутбуки могут похвастаться, как удобством работы в стационарных условиях, так и неплохой портативностью. Если уклон идёт в портативность, то следует присмотреться к моделям 10-13 дюймов. Если же планируется покупка дескноута (настольного ноутбука для дома), то можно подымать планку до 17 или 19 дюймов.
Немаловажным здесь будет разрешение. Казалось бы – чем больше разрешение, тем лучше. Но здесь не все однозначно, особенно в случае ноутбуков со слабой аппаратной начинкой. Если ноутбук начального уровня (по аппаратным характеристикам), будет работать с разрешением дисплея 1920х1080, то его графическая подсистема (которая, скорее всего представляет из себе интегрированную графику), будет просто умирать, даже на просмотре фильмов в высоком качестве. Поэтому тут очень важен баланс. Если это ноутбук начального уровня, то с диагональю 15,6 дюймов вполне оптимальным вариантом будет разрешение 1366х768 точек.
Для ноутбуков среднего диапазона можно замахнуться на 1600х900, но 1366х768 также остается неплохим вариантом, в этом случае аппаратная начинка будет еще эффективнее раскрывать себя.
Для класса высокопроизводительных игровых и домашних ноутбуков, резонно подбирать разрешение от 1600х900 и выше, то есть можно замахиваться на Full HD – 1920x1080, благо железо позволяет его "вытягивать".
Лучшее качество изображения у дисплеев с IPS-матрицами, поэтому предпочтительно подбирать ноутбуки именно с такими дисплеями. Но если в бюджетных вариантах вам будут попадаться другие типы матриц – не стоит "крутить носом". Сейчас любые из матриц обладают достаточно хорошим качеством изображения.
Источниками автономного питания в ноутбуках являются аккумуляторные батареи (рис. 3).

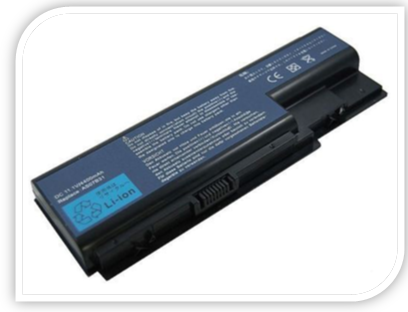

Рис. 3 Типичный аккумулятор для ноутбуков
Они имеют лимитированную энергетическую емкость: как правило, время непрерывной работы без подзарядки батарей составляет от полутора до четырех часов. Почти все компоненты переносных компьютеров отличаются от стандартных сниженным энергопотреблением. В первую очередь это касается накопителей, дисководов и центральных процессоров, которые в последнее время все чаще становятся самыми "требовательными" узлами. В ноутбуках также используются модули памяти отличные от тех, что применяются в настольных ПК. Они, как правило, имеют несколько худшие показатели времени доступа. Это влияет на итоговую производительность, и иногда весьма существенно.
Вес и размеры ноутбука могут быть очень важными для пользователя. Перед конструкторами переносных компьютеров встают взаимоисключающие на первый взгляд задачи. С одной стороны, современный ПК непредставим без флоппи-дисковода, привода CD-ROM и достаточно емкого накопителя; с другой - все это должно помещаться в компактном корпусе, который можно было бы положить в портфель. Помимо абсолютно необходимых дисплея, процессорной платы и памяти, нужно оставить место для батареи аккумуляторов. Без нее блокнотный компьютер теряет одно из важнейших своих достоинств - автономность. Такие узлы, как привод CD-ROM и флоппи-дисковод, имеют к тому же значительное ограничение уменьшения габаритов. Это связано с стандартными размерами носителя информации. Как видно, в самых компактных ноутбуках места для типичного набора периферии может и не хватить, и изготовитель оказывается перед выбором: либо пожертвовать одним из устройств (как правило, дисководом, сделав его выносным), либо пойти на заметное увеличение габаритов и веса изделия. Очень перспективным способом решения такой проблемы является использование модульного принципа. В этом случае при наличии аккумуляторной батареи возможна установка одного из двух периферийных устройств - флоппи-дисковода или привода CD-ROM, а при снятии батареи (что делает невозможной работу вне непосредственной близости от источников питания) - обоих дисководов одновременно. Таким образом, мы получаем полную свободу в выборе конфигурации, а изменить ее - дело считанных минут.

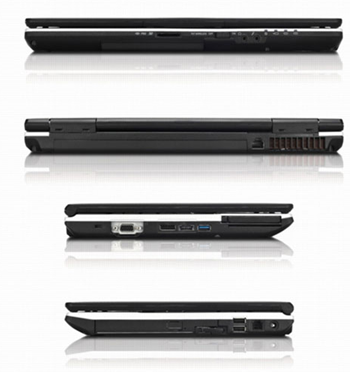

Рис. 4 Габариты ноутбука
Изменилась в последнее время и конструкция манипуляторов курсором для ноутбуков. Ранее чаще всего встречался трекбол – в некотором роде перевернутая мышь. Он был весьма удобен, но его надежность оставляла желать лучшего, особенно в дорожных условиях, где риск загрязнения поверхности шара манипулятора выше, а возможностей прочистить его меньше, чем при стационарной эксплуатации. Поэтому теперь трекболы практически не применяются. Им на смену пришли сенсорные планшеты touch-pad, представляющие собой практически прямоугольные панели размером приблизительно 5х6 см. Touch-pad обладают очень высокой чувствительностью, и при их использовании требуется большее внимание, чем при работе с обычной мышью или трекболом. Умение работать с этим на первый взгляд не особо удобным устройством приобретается удивительно быстро.
Что касается клавиатур ноутбуков, то они всегда менее удобны, чем у настольных компьютеров, ввиду небольшой площади рабочей панели компьютера, на которой можно было бы расположить клавиши. На сегодня не существует определенного стандарта на раскладку клавиатур в ноутбуках, поэтому каждый производитель размещает клавиши по-своему. В ряде ноутбуков (особенно часто в моделях зарубежного производства) используется так называемая слепая русификация клавиатуры: латинские и русские буквы нарисованы одним цветом и отличаются только своим расположением на клавише. Это, как правило, крайне неудобно и осложняет работу с компьютером.
Любой пользователь, достаточно давно работающий с ПК, знает, какими неприятностями грозит внезапное отключение электроэнергии, - можно потерять работу целого дня. Появление и распространение новых операционных систем с кэшированием файлов системы, в том числе и Windows 95 ситуацию не улучшило. Фактически теперь использование нестабильного питания стало еще рискованнее, поскольку современные операционные системы требуют корректного завершения работы. В противном случае возможны повреждения файловой структуры. При иссякании энергии в аккумуляторах ноутбуков происходит их аварийное выключение. Это почти аналогично неожиданному отключению настольного компьютера от сети. Чтобы сделать это отключение не столь неожиданным и дать пользователю возможность принять превентивные меры, почти во всех ноутбуках предусматриваются средства своевременного предупреждения об исчезновении запасов энергии в батареях. Это обычно повторяющийся звуковой сигнал. Иногда он сопровождается миганием светодиодов. В некоторых ноутбуках применяются более радикальные меры для защиты данных пользователя: по достижении определенного уровня разрядки батарей автоматически выполняется отключение компьютера, но предварительно его состояние сбрасывается на винчестер. Когда пользователь вновь зарядит батареи или возобновит работу от внешнего источника питания, компьютер в точности восстановит свое состояние на момент отключения. Такого рода дополнительная защита очень полезна для большинства пользователей.
Процессор также имеет большое значение так, как он выполняет основные функции портативного компьютера и здесь нужно сделать правильный выбор при приобретении ноутбука.
Стоит отметить, что процессор в любой системе отвечает за вычислительную производительность, то есть в большей мере за работу программ направленных на это. Например, с более мощным процессором намного быстрее будет проходить распаковка файлов, конвертация видео, любые виды кодирования, работа практически всех видов программ (время обработки данных в них) зависит именно от процессора.
Теперь относительно конкретных линеек от ведущих производителей AMD и Intel:
Если вам нужен ноутбук для нетребовательных задач, то следует выбирать среди линеек Intel – процессоры Celeron, Pentium или на худой конец Atom. В ряде случаев можно обратить внимание на Intel Core i3 из тех, которые менее производительны и дешевле по цене. Если же процессор от AMD, то здесь смотрим на серии Trinity A4, AMD E, AMD C. В этом классе хорошо смотрится как продукция Intel, так и продукция AMD.
Когда речь заходит о среднем классе ноутбуков, то здесь под наш взор из процессоров Intel попадают: опять же Intel Core i3 и часть не очень производительных Intel Core i5, приемлемых по цене. Из AMD: Trinty A6,A8 и в отдельных случаях A10. Phenom – не рекомендуется. В этом классе рекомендуется присмотреться именно к процессорам AMD Trinity, особенно в связке с видеокартой от AMD. Такие ноутбуки за приемлемую цену, дадут наилучшую производительность в этом классе. Так что, если вы хотите дешевый игровой ноутбук – AMD Trinity для вас. Но не стоит строить иллюзий по поводу этих процессоров: они покажут лучшую игровую производительность за свою цену, но не заоблачную и подойдут только для средних игр.
Постепенно мы добрались и до класса высокопроизводительных ноутбуков, здесь от Intel и AMD мы будем требовать самое лучшее. К сожалению, AMD в этом классе практически ничего не может противопоставить конкуренту (максимум это А10, и то он будет не совсем корректен здесь). Из серий Intel – это топовые Intel Core i5 и i7. Мощный игровой ноутбук на этих процессорах достаточно неоднозначная штука. Зачастую, лучше укомплектовать десктоп и купить средненький ноутбук. По цене выйдет не намного больше, но зато у вас будет и бешеная игровая производительность десктоп и хорошая портативность ноутбука.
Но если вы серьезно настроены на покупку игрового ноутбука и ждете, от него достойной производительности тогда раскошелиться и потрепать себе нервы придётся.
1.2. Характеристики ноутбука Lenovo ThinkPad Edge E431
Тип
Тип: ноутбук
Операционная система: DOS / Win 8 64
Процессор
Тип процессора: Core i3 / Core i5
Код процессора: 3120M / 3230M
Ядро процессора: Ivy Bridge
Частота процессора: 2500...2600 МГц
Количество ядер процессора: 2
Объем кэша L2: 512 Кб
Объем кэша L3: 3 Мб
Чипсет: Intel HM77
Память
Размер оперативной памяти: 4 Гб
Тип памяти: DDR3
Максимальный размер памяти: 16 Гб
Количество слотов памяти: 2
Экран
Размер экрана: 14 "
Разрешение экрана: 1366x768
Широкоформатный экран: есть
Сенсорный экран: нет
Мультитач-экран: нет
Светодиодная подсветка экрана: есть
Поддержка 3D: нет
Видео
Тип видеоадаптера: дискретный
Видеопроцессор: Intel HD Graphics 4000 / NVIDIA GeForce GT 740M
Два видеоадаптера: нет
Размер видеопамяти: 0...2048 Мб
Устройства хранения данных
Размещение оптического привода: внутренний
Оптический привод: DVD-RW
Объем накопителя: 500 Гб
Тип жесткого диска: HDD
Объем первого диска: 0...500 Гб
Слоты расширения
Слот ExpressCard: нет
Карты памяти
Устройство для чтения флэш-карт: есть
Поддержка Compact Flash: нет
Поддержка Memory Stick: нет
Поддержка SD: есть
Поддержка SDHC: нет
Поддержка SDXC: нет
Поддержка miniSD: нет
Поддержка microSD: нет
Поддержка microSDHC: нет
Поддержка microSDXC: нет
Поддержка SmartMedia: нет
Поддержка xD-Picture Card: нет
Беспроводная связь
Wi-Fi: есть
Стандарт Wi-Fi: 802.11n
Поддержка WiDi: нет
Bluetooth: есть
Версия Bluetooth: 4.0
LTE: нет
WiMAX: нет
Поддержка GSM/GPRS: нет
Поддержка 3G (UMTS): нет
Поддержка EDGE: нет
Поддержка HSDPA: нет
Подключение
Встроенная сетевая карта: есть
Макс. скорость адаптера LAN: 1000 Мбит/с
Встроенный факс-модем: нет
Количество интерфейсов USB 2.0: 1
Количество интерфейсов USB 3.0: 2
Интерфейс USB 3.1 (USB-C): нет
Интерфейс FireWire: нет
Интерфейс FireWire 800: нет
Интерфейс eSATA: нет
Инфракрасный порт (IRDA): нет
Интерфейс LPT: нет
COM-порт: нет
Интерфейс PS/2: нет
Выход VGA (D-Sub): есть
Выход mini VGA: нет
Выход DVI: нет
Выход HDMI6: есть
Выход micro HDMI: нет
Выход DisplayPort: нет
Выход Mini DisplayPort: нет
Вход TV-in: нет
Выход TV-out: нет
Подключение к док-станции: есть
Вход аудио: нет
Вход микрофонный: нет
Выход аудио/наушники: нет
Вход микрофонный/выход на наушники Combo: есть
Выход аудио цифровой (S/PDIF): нет
Питание
Время работы: 6 ч
Количество ячеек батареи: 6
Тип аккумулятора: Li-Ion
Устройства ввода
Устройства позиционирования: PointStick and Touchpad
Подсветка клавиатуры: нет
Звук
Наличие колонок: есть
Наличие сабвуфера: нет
Наличие микрофона: есть
Дополнительно
GPS: нет
ГЛОНАСС: нет
Веб-камера: есть
Сканер отпечатка пальца: есть
ТВ-тюнер: нет
Пульт ДУ: нет
Кенсингтонский замок: есть
Стилус: нет
Металлический корпус: нет
Ударопрочный корпус: нет
Влагозащищенный корпус: нет
Длина: 344 мм
Ширина: 239 мм
Толщина: 24.9 мм
Вес: 2.13 кг
1.3. Производитель ноутбука Lenovo ThinkPad Edge E431
Lenovo Group Limited — китайская компьютерная компания. Зарегистрирована в Сингапуре. Штаб-квартира компании Lenovo расположена в Перчейзе (штат Нью-Йорк, США), а основные операционные офисы — в Пекине (КНР) и Рейли (США, штат Северная Каролина). Основные исследовательские центры компании расположены в Ямато (Япония), в Пекине, Шанхае и Шэньчжэне (КНР), а также в Рейли (штат Северная Каролина, США).
На 2014 год в коллективе компании более 54 000 сотрудников (с учетом совместных предприятий) из более чем 60 стран. Компания обслуживает клиентов в более чем 160 странах мира.
Компания основана в 1984 году группой китайских учёных на средства Китайской академии наук. Первоначально компания носила название New Technology Developer Incorporated (спустя два года — Legend) и специализировалась на поставках компьютерной техники в Китай, а также на разработке кодировок для иероглифов.
В 2003 году компания сменила название на Lenovo.
В декабре 2004 года было заключено широкое многолетнее соглашение между корпорацией IBM и компанией Lenovo. В соответствии с этим соглашением компания Lenovo выкупила IBM Personal Systems Group — подразделение по производству персональных компьютеров за $1,25 млрд (сделка была завершена в мае 2005 года). По условиям сделки Lenovo могла использовать бренд IBM до 2010 года, а после этой даты продукты компании выпускаются только под маркой Lenovo. В соответствии с заключённым альянсом обе компании взаимно дополняют друг друга и могут предлагать клиентам через свои дистрибьюторские каналы продукты обеих компаний: как IBM, так и Lenovo.
В третьем квартале 2010/11 финансового года, в рамках договорённости Lenovo и NEC создают совместное подразделение NEC Lenovo Japan Group, В результате сделки, оценённой в $175 млн, Lenovo получила 51 %, а NEC 49 % акций совместного предприятия.
В июне 2011 года Lenovo приобрела немецкую компанию Medion, занимающую лидирующие позиции в сегментах ПК, мультимедиа-устройств, мобильных коммуникационных сервисов и потребительской электроники в Западной Европе. Приобретение позволит Lenovo занять третье место на крупнейшем в Европе ПК-рынке Германии и удвоить свою долю в этом регионе и в Западной Европе в целом.
За период июль-сентябрь 2012 года компания Lenovo заняла первое место в мире по поставкам персональных компьютеров.
23 января 2014 года было объявлено о заключении сделки между Lenovo Group и корпорацией IBM по покупке бизнеса x86-серверов у IBM за 2,3 млрд долларов[5] и расширении альянса между этими компаниями.
30 января 2014 года Lenovo заключил сделку с корпорацией Google о покупке подразделения Motorola Mobility за 2,9 млрд долларов.
30 октября 2014 компания Lenovo совершила сделку по приобретению бренда Motorola Mobility. Отныне Motorola Mobility является дочерней компанией Lenovo.
Компания выпускает персональные настольные компьютеры, мобильные телефоны, нетбуки, серверы, мониторы, видеопроекторы, видеокарты, клавиатуры, мыши и комплекты, модули памяти, оптические приводы, блоки питания, аксессуары, сумки и чехлы для ноутбуков а также разрабатывает программное обеспечение для своих изделий. Основные торговые марки, под которыми выпускается продукция — Lenovo, ThinkCentre, ThinkPad, ThinkVision, IdeaPad. Компания располагает собственными заводами в США, Индии,Мексике, в ноябре 2007 г. открыт первый завод на территории Европы в Польше. В сентябре 2011 г. компания озвучила планы на строительство первого завода в России.
Компания имеет более чем 5500 патентов по всему миру. Кроме того, Lenovo попала в топ-30 инновационных компаний по версии журнала BusinessWeek в 2010 году и в топ-10 самых экологичных компаний по версии журнала Forbes в 2011 году. Компания Lenovo была признана одним из мировых лидеров в сфере репутации согласно глобальному исследованию, проведённому Институтом Репутации RepTrak 100 в 2011 году, а также вошла в топ-50 самых желанных работодателей в мире с точки зрения студентов, по результатам исследования рейтингового агентства Universum в 2011 году.
По оценке аналитической компании Gartner, в 2009 году Lenovo продала 6,98 млн компьютеров, примерно 60 % приходится на ноутбуки.
Общая численность персонала компании — около 20,8 тыс. человек (2010 год). Выручка в финансовом году, завершившемся 31 марта 2010 года, — $16,6 млрд (рост на 11,4 % по сравнению с предыдущим годом), чистая прибыль — $129 млн (в предыдущем году чистый убыток).
2. Диагностика и ремонт ноутбука Lenovo ThinkPad Edge E431
Ремонт ноутбука это достаточно дорогое удовольствие. Так как микросхемы составляющие ноутбук очень малы по размеру и требовательны к аккуратному обращению. Например, при ремонте материнской платы лучше всего обратиться в сервисный центр фирмы производителя вашего ноутбука или его партнерам.
Итак, разберем самые распространенные поломки ноутбука и рассмотрим каждый случай по отдельности, список приведен ниже:
поломка жесткого диска
смена материнской платы
ремонт экрана ноутбука
ремонт и замена клавиатуры
Поломка жесткого диска
Почти все составляющие ноутбука - это электронные устройства, повреждения которых обычно происходят электрическим путём (к примеру, это может быть резкий скачок напряжения). Что до жёсткого диска, то он является электромеханическим устройством и повреждается ещё и механическим путём.

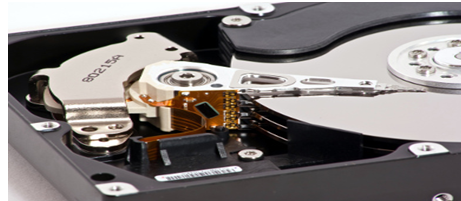

Не стоит забывать, что любой жесткий (рис. 5), вне зависимости от фирмы производителя ноутбука MSI, Samsung, Apple и т. д., диск рано или поздно изнашивается – именно по этой причине и прекращают функционировать примерно 60 процентов жестких дисков. Другие 40 процентов приходятся на причину неправильного обращения.
Вот что чаще всего становится причиной неисправности жесткого диска:
Вы уронили ноутбук или же ударили его процессе работы;
Вращающий шпиндель жесткого диска электродвигатель неисправен;
Забитый фильтр воздухозаборника;
сильный нагрев ноутбука, в результате которого отказывают электронные компоненты жесткого диска;
неожиданный скачок напряжения в процессе записи на диск.
Различают два главных типа неисправностей жесткого диска. Первый тип физические, они бывают вследствие неполадок с электродвигателем или другими движущимися частями. Сюда же можно отнести вышедшие из строя магнитные головки (если ноутбук уронили или сильно ударили).
И второй тип – логические. Они возникают из–за повреждений файловой системы жесткого диска. Например, если был неправильно отформатирован диск C: , по ошибке удален важный параметр реестра или же из-за вируса.
Вы можете распознать сбой жесткого диска по следующим признакам:
скрежет, щелчки в процессе работы;
пропадающие неизвестно куда файлы;
зависание при загрузке, уведомления о проблемах с жестким диском на экране;
частое зависание ноутбука;
файлы открываются и сохраняются чересчур медленно, даже небольшие по объему;
чересчур сильный нагрев в районе нахождения винчестера.
Поломка жесткого диска не большая проблема для владельца ноутбука, так как эта проблема легко решаема.
Смена материнской платы
Ремонт материнской платы рискованное и дорогое дело, которое может допустить только высоко классифицированный специалист.
Часто причиной неисправностей материнской платы являются следующие причины:
запыление или проникновение шерсти домашних животных поверхности платы
сбои при работе драйверов и обслуживающих программ
короткое замыкание на путях разъемов между интегрирующимися устройствами
короткое замыкание или повышение напряжения
сильный нагрев элементов или всей системной платы
проникновение жидкостей или других посторонних веществ
неполадки вследствие достаточно сильного удара
Из выше описанных случаев системные (ошибки программ) неполадки можно исправить, установив новые драйвера, но делать это надо только в специализированном центре. Также следует отметить, что из-за банальной пыли может пойти вся система, так что проводить обязательную, ежемесячную профилактику и чистку ноутбука, для того чтобы избежать таких казусов. Короткое замыкание это враг любого пользователя, следовательно, нужно избегать этого. Например, если выключили свет при подключенном к электросети ноутбуке, то надо немедленно отключить питание. При проникновении жидкостей, следует полностью разобрать весь ноутбук и оставить его сохнуть на 5-6 дней, а потом протереть специальной тряпкой предварительно намочив её спиртом или другими веществами предназначенные для этого. Избегайте ударов, резких передвижений и т. п. Если же вы всё таки умудрились поломать его, то обратитесь в сервисный центр.
Ниже приведены таблицы с самыми встречающимися случаями неисправностей ноутбука.
Ремонт экрана ноутбука
Экран ноутбука это так же важная часть, как и клавиатура или touchpad. Его ремонт вполне выполнимое дело и обойдется вполне по карману рядовому пользователю.
Итак, рассмотрим распространенные неполадки дисплеев ноутбука.
Поломка инвертора, выход из строя лампы подсветки ноутбука. Диагностируется путем подсветки LCD матрицы ярким фонариком, на просвет вы должны увидеть картинку работающей матрицы.
Выход из строя схем питания матрицы, обрыв видео шлейфа, поломка контроллера матрицы, в этом случае на просвет фонариком изображения не увидите.
Выход из строя микросхемы видео адаптера. Если при подключении внешнего монитора есть нормальная картинка, микросхема исправна, вероятные причины поломки описаны выше.
Программные ошибки драйверов
Все выше перечисленные неисправности следует решать только специалисту.
Ремонт и замена клавиатуры
Клавиатура у ноутбука эта такая же неотъемлемая часть, как и тачпад, система охлаждения или ЖК матрица. Использовать ноутбук с нерабочей клавиатурой в качестве портативного компьютера невозможно, потому что настольная клавиатура неудобна и потребляет большое количество энергии. Кроме того, клавиатура, установленная на ноутбуке, имеет специальные упрощающие работу клавиши, которые на настольной клавиатуре не доступны или не предусмотренные.
Также бывают случаи, когда при вводе информации с клавиатуры, не работают некоторые клавиши, отображаются не верные символы. Возможные причины: повреждение контроллера клавиатуры, на плате клавиатуры короткое замыкание или обрыв контактных дорожек, поломка контактов шлейфа.
Внутреннее устройство клавиатур для ноутбуков также намного сложнее, чем у простых настольных клавиатур. Это обусловлено тем, что клавиатуре для ноутбуков необходимы малые размеры и малое потребление электроэнергии. Все компоненты, установленные в клавиатуре для ноутбука, чувствительны к внешним воздействиям, и их большая часть обладает очень маленькими размерами. Поэтому в большинстве случаев ремонт ноутбуков с такими клавиатурами становится трудоемким и неоправданным занятием. Гораздо выгоднее купить новую клавиатуру, чем отремонтировать старую сломанную клавиатуру ноутбука.
Но и здесь не все так просто, замена клавиатуры также вызовет некоторые проблемы. Это связано с тем, что общемировой стандарт клавиатур для ноутбуков отсутствует. И на разных ноутбуках установлены разные по типу клавиатуры. Поэтому бывают такие ситуации, что купить новую клавиатуру для ноутбука невозможно или очень дорого. В этом случае единственным выходом является приобретение уже использованной ранее клавиатуры в центрах, которые реализуют детали от бывшей в употреблении компьютерной техники.
К концу рассмотрим таблицу с самыми встречающимися случаями неисправности ноутбука.
Таблица 1
|
Ноутбук не включается
|
|
При подключении блока питания сигнальные светодиоды ноутбука не горят. На нажатие кнопки включения ноутбук не реагирует
|
-Неисправен блок питания.
-Обрыв в кабеле.
-Пробой первичной цепи питания на материнской плате.
|
Проверить напряжение на выходе блока питания. Проверить сопротивление входного разъема питания на к/з. Если питание на ноутбук подается, необходима полная разборка ноутбука для доступа к материнской плате и дальнейшей диагностики.
|
|
При подключении блока питания сигнальные светодиоды ноутбука светятся. На нажатие кнопки включения ноутбук не реагирует
|
- Неисправна кнопка включения или кабель (разъем), подключающий ее к материнской плате.
- Повреждение цепей управления питанием на материнской плате.
- Сгорел или отпаялся южный мост.
|
Необходима полная разборка ноутбука для доступа к материнской плате, дальнейшей диагностики и ремонта.
При повреждении южного моста - его усадка или замена, либо замена материнской платы.
|
|
Выдаёт звуковой код неисправности памяти.
|
-Неисправна микросхема памяти, либо плохой контакт в разъеме, или отпаялись контакты разъема от материнской платы.
-Неисправен северный мост.
|
Зачистить контакты, поменять память на заведомо исправную, если это не дало результата - полная разборка ноутбука для диагностики и ремонта материнской платы.
|
|
Ноутбук включается, но нет изображения.
|
|
Темный экран. При подсветке сильной лампой под определенным углом можно видеть слабое изображение.
|
Не работает подсветка матрицы.
- Перегорела лампочка.
- Сгорел инвертор лампочки.
- Повреждение цепи питания или управления инвертором.
|
Необходима разборка экрана ноутбука для точного выявления неисправности и замены дефектных элементов.
|
|
-Белый экран при включении, либо тоненькие полоски на белом экране.
-Артефакты на экране.
-Звуковые коды ошибки видео.
-Инициализация тормозится на начальных пост кодах.
-Работает только на внешний монитор, но зависает при загрузке.
-Нет изображения на экране, либо просто включается подсветка экрана.
|
Неисправен видеочип или съёмная дискретная видеокарта
|
Для ремонта ноутбука необходимо произвести либо усадку видеочипа (ребоулинг), либо замену микросхемы на новую (если предыдущая операция не дала результата). Заменить съемную дискретную видеокарту.
|
|
Не работают отдельные узлы ноутбука
|
|
Не работает клавиатура и тачпад, не работают USB порты.
|
- Не работает южный мост
- Неисправен контроллер клавиатуры
|
При повреждении южного моста - его усадка или замена, либо замена материнской платы.
Замена контроллера.
|
|
Привод DVD (CD) не открывается кнопкой.
Диск в приводе вращается, но не читается.
|
- Нет контакта в кнопке привода, плохой контакт в разъеме подключения привода к плате.
- Отпаялся разъем от платы. - Неисправен контроллер.
- Неисправен привод.
|
Вынуть привод, прочистить разъем. Открыть привод с помощью булавки, вставить диск и проверить работу привода. Если диск читается - перепаять кнопку привода, в противном случае установить заведомо рабочий привод. Если нет результата, необходима полная разборка ноутбука и диагностика неисправности на материнской плате.
|
|
Не работают отдельные клавиши на клавиатуре
|
- Клавиатура вышла из строя, вследствие залития жидкостями или нарушены контактные площадки.
- Плохой контакт в разъеме шлейфа клавиатуры.
|
Проверить тестером проводимость контактных площадок на шлейфе клавиатуры. При стертых контактных площадках можно обрезать шлейф на 1-2 мм, чтобы он глубже пошел в разъем. Для ремонта самой клавиатуры требуется ее полная разборка с расслоением гибких печатных плат. Нарушенные дорожки и площадки восстанавливаются токопроводящим лаком. Эта операция очень трудоемка и не всегда приводит к желаемому результату.
Заменить клавиатуру.
|
|
Не работают модули WiFi, Bluetooth, модем.
|
- Не установлен, или установлен неправильный драйвер.
- Плохой контакт в разъеме PCI (PCIe)
- Неисправен модуль.
|
Проверить правильность установки драйвера. Установить новый драйвер.
Вынуть модуль и зачистить контактные площадки.
Заменить модуль на заведомо рабочий (с установкой новых драйверов), при отсутствии результата проверить пайку контактов разъема к материнской плате и цепи обвязки.
|
|
Не работает звук.
|
- Не установлен, или установлен неправильный драйвер.
- Сломаны контакты в разъеме наушников.
- Сгорела или отпаялась микросхема усилителя звука.
- Сгорела или отпаялась микросхема звукового кодека.
- Проблемы с южным мостом.
|
Переустановить правильный драйвер. Проверить и перепаять разъем подключения наушников. Протестировать звуковые цепи на материнской плате и заменить дефектные элементы.
|
|
Не работает встроенная веб камера, микрофон.
|
- Не установлен, или установлен неправильный драйвер
- Плохой контакт в разъеме кабеля.
Неисправна веб камера или микрофонный капсюль.
|
Переустановить правильные драйвера. Проверить кабель и разъемы. Заменить неисправные элементы.
|
|
Ноутбук работает плохо
|
|
При работе слышны характерные щелчки винчестера.
|
- Ошибки на жестком диске.
- Винчестер сильно фрагментирован.
- На системном диске мало свободного пространства.
- На винчестере появились области затрудненного чтения или "бэды".
|
Выполнить очистку, проверку и дефрагментацию диска. Очистить свободное место на системном диске. Сторонней программой проверить SMART и поверхность винчестера на наличие "бэдов". При наличии "бэдов" заменить винчестер.
|
|
Операционная система загружается долго, программы запускаются медленно, частые "зависания".
|
- Винчестер сильно фрагментирован.
- На системном диске мало свободного пространства.
- Система испорчена или заражена вирусом.
|
Выполнить очистку, проверку и дефрагментацию диска. Очистить свободное место на системном диске.
Сделать восстановление системы. Очистить систему от вирусов.
|
|
Частые "зависания" при работе. Самостоятельная перезагрузка системы.
|
- Винчестер сильно фрагментирован.
- На системном диске мало свободного пространства.
- Система испорчена или заражена вирусом.
- Перегрев процессора и видеосистемы из-за плохого охлаждения.
|
Выполнить очистку, проверку и дефрагментацию диска. Очистить свободное место на системном диске.
Сделать восстановление системы. Очистить систему от вирусов.
Разобрать систему охлаждения, очистить от пыли и заменить термопасту. Если нет результата - неисправен видеочип.
|
|
При длительной работе ноутбука, особенно при нагрузке видеосистемы кинофильмами или играми, система тормозит и перезагружается.
|
- Перегрев процессора и видеосистемы из-за плохого охлаждения.
|
Разобрать систему охлаждения, очистить от пыли и заменить термопасту. Если нет результата - неисправен видеочип.
|
|
Ноутбук нормально работает в режиме VGA. При установке видео драйверов постоянно самостоятельно выключается, перезагружается, появляются артефакты на экране.
|
- Установлен неправильный драйвер.
- Система охлаждения забита пылью или не работает вентилятор.
- От перегрева отпаялся от платы или вышел из строя видеочип.
|
Переустановить драйверы видеокарты. Очистить систему охлаждения и заменить термопасту. Проверить работу вентилятора. Если нет результата, произвести либо усадку видеочипа (ребоулинг), либо замену микросхемы на новую.
|
|
Проблемы с экраном ноутбука.
|
|
Изображение нормальное, но на экране видны отдельные белые точки в один пиксель.
|
- Дефект матрицы "битые пиксели"
|
Не ремонтируется. Возможна только замена матрицы.
|
|
Изображение нормальное, но на экране видны отдельные белые или цветные вертикальные или горизонтальные полоски в один пиксель.
|
Изображение нормальное, но на экране видны отдельные белые или цветные вертикальные или горизонтальные полоски в один пиксель.
|
Неисправность дешифратора не ремонтируется. Возможна только замена матрицы.
|
|
Изображение искаженное или отсутствует. Экран покрыт разноцветными полосами.
|
- Неисправность шлейфа матрицы.
- Неисправность матрицы.
- Неисправность интегрированного видеочипа.
- Неисправность оперативной памяти (если в ноутбуке установлен видеочип без собственной видеопамяти).
|
Подключить внешний монитор, если изображение нормальное - проблема в шлейфе или матрице. В противном случае - заменить память. Если проблема не устранена - вышел из строя видеочип.
|
Заключение
Ноутбук технически сложное оборудование и для того чтобы оно долго прослужило вам нужно бережно с ним обращаться. Вы должны, уделять внимание на такие аспекты, как модернизация и своевременная техническое обслуживание.
При выборе ноутбука нужно уделить внимание на то чтобы вам дали долго временную гарантию, а также определиться, зачем вам всё таки нужен ноутбук, так как при поломке вам предстоит потратить немало денег на его починку. Обычно в сервисных центрах вам могут сделать профилактику бесплатно, но за ремонт с вас могут взять деньги из-за дороговизны микросхем и других элементов.
Следует отметить, что поиск комплектующих для модернизации вашего портативного девайса может обернуться сущим кошмаром и лучше всего покупать ноутбук с хорошими техническими характеристиками. Также надо сказать если вы являетесь журналистом или военным или другим полевым работником, то можно купить, так называемый "военный" или "промышленный" ноутбук. Эти ноутбуки отличаются от простых тем, что их корпус выполнен из металла. Такой корпус вместе с особыми методами крепления внутренностей ноутбука обеспечивает очень высокую механическую прочность ноутбука.
В последнее, что хотелось бы сказать любой девайс рано или поздно изнашивается, так что смотрите не на его фирму производителя, а его систему охлаждения и материнскую плату.
Список использованной литературы
http://www.weit.net/kak_vybrat_notebook_i_na_kakye_iz_parametrov_obratit_vnimanie.html
http://www.softrew.ru/instructions.html
http://www.fago.ru/Technics/index.html
http://www.laptopservice.com.ua/samostoyatelnaya_diagnostika_noutbuka_ remont.html
http://ru.d-ws.biz/articles/choose-notebook-brief.html
PAGE \* MERGEFORMAT 3
Диагностика и ремонт ноутбука Lenovo ThinkPad Edge E431
