ПРОЕКТУВАННЯ ТА ТЕХНОЛОГІЯ ВИГОТОВЛЕННЯ КУХОННОГО СТОЛУ

PAGE \* MERGEFORMAT2

ДИПЛОМНА РОБОТА

на тему:

«ПРОЕКТУВАННЯ ТА ТЕХНОЛОГІЯ ВИГОТОВЛЕННЯ КУХОННОГО СТОЛУ»

ЗМІСТ
ВСТУП	3
І. ОРГАНІЗАЦІЙНО-ПІДГОТОВЧИЙ ЕТАП	7
1. Розробка технічного завдання	7
1.1.Призначення проектованого виробу	7
1.2. Вимоги до конструкцій та матеріалів	9
2. Технічна пропозиція	11
2.1. Ескізи моделей – аналогів	11
2.2. Аналіз моделей – аналогів	12
2.3. Висновок за технічною пропозицією	15
ІІ. КОНСТРУКТОРСЬКИЙ ЕТАП	18
3. Ескізне проектування	18
3.1. Опис зовнішнього вигляду	18
4. Розробка технічного проекту	20
4.1. Розробка креслення основи конструкції виробу	20
4.2. Карта витрат матеріалу виробу	21
4.3. Схема монтажу виробу	21
ІІІ. ТЕХНОЛОГІЧНИЙ ЕТАП	23
5. Розробка робочої документації	23
5.1. Аналіз технології обробки деталей виробу	23
5.2. Технологічна карта на виготовлення виробу	24
ІV. ЗАКЛЮЧНИЙ ЕТАП	25
6. Розрахунок собівартості та ціни виробу	25
6.1. Розрахунок витрат і собівартості	25
7. Розрахунок екологічних параметрів виробництва виробу	27
8.Маркетингове обґрунтування об'єкту проектування.	28
ВИСНОВКИ	35
СПИСОК ВИКОРИСТАНИХ ДЖЕРЕЛ	38
ДОДАТКИ	41

ВСТУП

Обробка деревини і металу є одним з найдавніших видів трудової діяльності людини і однією з перших галузей ремісничого виробництва. Все створенелюдиною мало практичнепризначення і, разом з тим, виражалодуховнийсенс, настріймайстра, йогопочуття і думок.

Деревина як будівельнийматеріалзастосовується з давніхчасів. Але порівняно з металомявляється недорогим матеріалом. За старихчасівбільшістьвиробів з деревини мало чисто практичнепризначення, але в кожному з них майстерпрагнув внести часткукраси: велика увагаприділяласяформі, пропорціям і красівиробу. Якщовиразна текстура деревини могла прикраситивиріб, то їїнамагалисявиявити і підкреслити. Вироби з деревиниіз слабо вираженою текстурою найчастішерозписувалисяабоприкрашалисярізьбленнямабоінкрустацією[8, 76].

Все створенелюдиною з дерева чиметалузавжди мало і маєпрактичнепризначення і разом з тимвиражалодуховнийсенс, тому щонайхарактернішоюрисоюмайстра, йогопочуттів і думок.

В даний час спостерігаєтьсяінтерес до відродженнянароднихтрадицій, до виробівнароднихпромислів. Школярііззахопленнямзаймаючись роботами по дереву, і багатохтомаєбажаннярозвиватисвоївміння та освоюватирізнівидихудожньоїобробкиматеріалів[3, 62].

У процесі виконання дипломної роботи обрано об’єктом праці технологічний процес виготовлення стола.

Предмет роботи: конструктивні особливості та технологічна послідовність виготовлення кухонного стола.

Мета проектної роботи полягала не лише у теоретичному обґрунтуванні конструктивних особливостей та технологічної послідовності виготовлення даного виробу, а й у практичному застосуванні своїх практичних вмінь.

Об’єкт, предмет і мета дослідження обумовили наступні завдання:

Аналіз і опрацювання рекомендованої літератури та джерел

інформації по темі.

Обґрунтування раціонального вибору, матеріалу та комплексу

операцій на виготовлення виробу.

3. Експериментальна перевірка ефективності вибраних технологій оздоблення, підбір матеріалів, відповідно до конструкції, кольору, матеріалів та функціонального призначення виробу.

4. Обґрунтування раціонального вибору матеріалу конструкції, моделі та комплексу технологічних операцій на виготовлення та оздоблення виробу.

5.Маркетингові дослідження та визначення витрат матеріалів на виготовлення виробу.

І. ОРГАНІЗАЦІЙНО-ПІДГОТОВЧИЙ ЕТАП

Розробка технічного завдання

Стіл — предмет меблів, якийскладається з горизонтальноїповерхні і ніжок. Впершестолиз'являються в ДавньомуЄгипті і потімвикористовуютьсяповсюдно[1, 112].

1.1. Призначення проектованого виробу

Нині перед меблевої промисловістю поставлено завдання підвищення якості і поліпшення її асортименту, і навіть зниження матеріаломісткості і трудомісткості випущених виробів. Ці заходи плануєтьсявиконатипереважно по рахунок широкого запровадження у меблевупромисловістьостанніхдосягнень науку й техніки[13, 225].

На конструкцію і форму мебліввпливаєобраний стиль. Під стилем розуміютьєдністьзастосуванняпевнихпринципівархітектури та форм прикрас у різних сферах життя. Щостосуєтьсярозвитку форм і конструкціїмеблівіснуютьтакіосновнінайважливішіепохистилівмеблів, саме:

- народнамеблі - перша чверть XVIII в.;

- бароко - середина XVIII в.;

- російськийкласицизм - кінець XVIII в.;

- російськийампір - з 1830 р.;

- бідермаєр - з 1850 р.;

- елементирізнихстилів - кінець ХІХ ст.;

- модерн і псевдорусский стиль - початок XX в.;

- функционально-конструкторский – час[24, 176].

Кухонні столи мають особливе значення для життя сім’ї. Бо уже давно відомо, що ті родини міцніші, які запровадили і підтримують традицію разом снідати і вечеряти, а у вихідні ще й обідати. Ясна річ, щодня і снідати, і обідати, і вечерятивдається далеко не завжди і не всім, але хоча б раз на день тато, мама і дітимаютьзбиратися разом – розповісти про своїсправи, успіхи і проблеми, поділитися новинами, просто потеревенитиврешті-решт. І для таких сімейнихпосиденьоккухоннийстіл на затишнійкухні – якнайкращепідходить. Стіл і стільці на кухні (у кількостівідповідно до членівсім’ї) в уявібільшості галичан асоціюютьсявласнеіззатишнимисімейнимивечорами[22, 233].

1.2. Вимоги до конструкції

Виходячи із вимог до виробів даного типу, проект повинен бути естетичним, дотриманий відповідних форм і пропорцій, контрастний. Конструкція кухонного столу відповідно до призначення повинна бути не складною, але мати оригінальне оздоблення та характеризуватись проявом художнього та естетичного смаку. Досить важливо при виборі конфігурації виробу враховувати форми та розміри, характерні для даного виробу. В даному випадку розмір кухонного столу повинен відповідати розповсюдженим формам і розмірам серійного виробництва.

Вимоги до матеріалів

Взагалі, для того щоб створити будь-який виріб (іграшку, літак, автомобіль тощо), необхідно мати відповідні креслення, схеми, конструкції, необхідно знати його форму, розміри, з якого матеріалу він виготовлятиметься, способи з'єднання окремих елементів та інші дані. Один з найголовніших елементів є правильний підбір матеріалу для виробу чи певного механізму, адже саме від цього буде залежати краса, стійкість проти спрацювання та міцність виробу, відповідно й його ж економічна вартість. Тому у своїй роботі я використав поєднання деревини і металу.

Після технічного завдання розробляється технічна пропозиція, яка починається з розгляду ескізів моделей-аналогів[4, 62].

Технічна пропозиція

2.1 Ескізи моделей-аналогів

Опрацювавши різні інформаційні джерела, обрано кілька ескізів моделей кухонних столів, які найкраще відповідають визначеним вимогам.

Модель-аналог 1	Модель-аналог 2

Модель-аналог 3	Модель-аналог 4

2.2. Аналіз моделей-аналогів

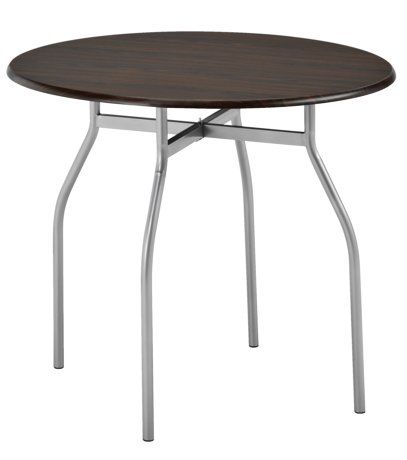

Модель-аналог 1. Круглий стіл, з чотирма залізними гнутими ніжками і кришкою виготовленою з деревини. Зручна у використанні, виконує всі поставленні функції, проте складна у виготовленні, має складні типи з’єднань і високу собівартість[29, 25].

Модель-аналог 2. Стіл прямокутної форми, складається з чотирьох залізних прямих ніжок, з’єднаних посередині залізною поперечиною, і дерев’яної кришки. Дана модель досить міцна, має низьку собівартість, у виготовленні має прості типи з’єднань, але дещо відстає естетичним виглядом. Надійна в експлуатації, виконує всі поставлені функції[29, 26].

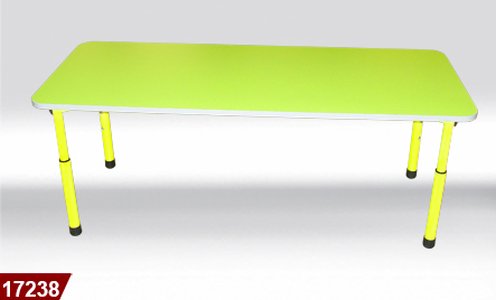

Модель-аналог 3. Має прямокутну форму, чотири круглі, прямі, залізні ніжки, кришку виготовлену з ламінованого ДСП, виконує всі поставленні функції, має естетичний вигляд, проста у використанні, має прості типи з’єднань[29, 26].

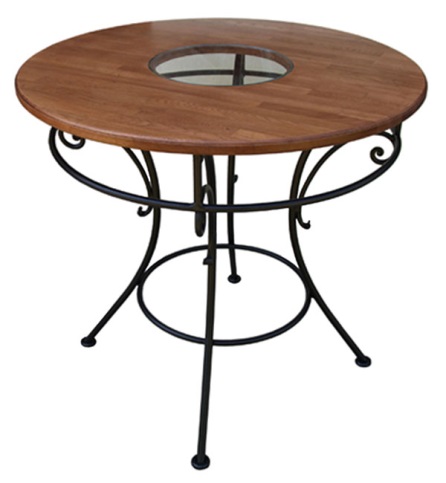

Модель-аналог 4. Круглий стіл, з дерев’яною кришкою, в яку вмонтовано елемент скла, і кованою основою. Зручна у використанні, надійна в експлуатації, виконує всі поставленні функції, проте складна у виготовленні, має складні типи з’єднань і високу собівартість[29, 26].

Аналіз конструктивної побудови зразків-аналогів наведено у таблиці 2.1; визначення майбутньої конструкції виробу – в таблиці 2.2, оцінку якості зразків-аналогів і спроектованого виробу подано в таблиці 2.3, аналіз технології виготовлення виробу – в таблиці 2.4.

Таблиця 2.1

Аналіз конструктивної побудови зразків-аналогів

Вимоги до конструкції	Нумерація зразків
	№1	№2	№3	№4
Кількість деталей у виробі	15	14	13	19
Призначення виробу	Стіл обідній
Матеріал деталей	Залізо, деревина	Залізо, деревина	Залізо, ДСП	Залізо, деревина, скло
Складність конструкції деталей	Складна	Проста	Проста	Складна
Надійність роботи у виробі	Висока	Висока	Висока	Висока
Відповідність вимогам пропорційності форми і ліній	Відповідає
Естетичний і оригінальний вигляд	Високий рівень
Простота і надійність з’єднань деталей	Відповідно до технології обробки зрізів машинним та ручним способом

Таблиця 2.2

Визначення майбутньої конструкції виробу

Вимоги до конструкції	Номер зразка
Кількість деталей у виробі	№3,2
Призначення деталей	№2
Матеріал деталей	№2,3
Складністьконструкції деталей	№2
Надійністьроботи у виробі	№2
Відповідністьвимогампропорційностіформи і ліній	№1,2,3,4
Естетичний і оригінальнийвигляд	№3
Технологічністьвиготовлення деталей	№2
Простота і надійністьз’єднання деталей	№2

Таблиця 2.3

Оцінка якості зразків аналогів і спроектованого виробу

Вид виробу	Коефіцієнт якості
Зразок №1	0,5
Зразок №2	0,75
Зразок №3	0,7
Зразок №4	0,6
Спроектований виріб	1
Максимально можливий коефіцієнт якості	0,9

Аналіз переваг якостей спроектованого виробу в порівнянні із якостями чотирьох зразків-аналогів: спроектований виріб містить в собі деякі якості зразків-аналогів (форма, оздоблення), які у поєднанні між собою утворюють завершений естетично оформлений виріб. Форма виробу підібрана оптимально.

Таблиця 2.4

Аналіз конструктивної побудови моделей-аналогів

Назва деталей конструкції	Конструкція деталей у масштабі 1:10	У яких моделях-аналогах використовується модель

Аналіз методів технологічної обробки деталей та їх з’єднань в зразках-аналогах.

Висновок за технічною пропозицією

Обґрунтовуючи дані моделі-аналоги, слід відмітити, що всі вироби є естетичними і відповідають вимогам, поданим вище. Дані вироби легкі у виготовленні та практичні у використанні. Прототипом виробу є модель №2 та №3, які й будуть виготовлятись у подальшій роботі. Ескізне вирішення поясного виробу подано у конструкторському етапі[14, 265].

РОЗДІЛ ІІ. КОНСТРУКТОРСЬКИЙ ЕТАП

Ескізне проектування

3.1. Опис зовнішнього вигляду

Стіл кухонний призначений для оснащення житлових приміщень, зокрема кухонь. Даний стіл має нерозбірну конструкцію. Складається із стільниці, яка має форму прямокутника і виготовлена з ламінованого ДСП, та основи, яка складається з чотирьох прямих ніжок, та поперечок. Вся основа виготовлена з метало-профілю 2x3. Деталі основи між собою з’єднані за допомогою електродугового зварювання, стільниці прикріплена до основи за допомогою чотирьох болтів діаметром 6 з круглою головкою[19, 216].

4 . Розробка технічного проекту

Найважчим етапом при проектуванні виробу є технічний проект. У ході його виконання здійснюється вибір матеріалів на виріб, вивчається розмірна характеристика моделі виробу, обумовлюється вибір припусків, виконується розрахунок і креслення основи конструкції виробу.

Вихідні дані для побудови рисунка виробу

Основи вихідних даних для вибору в конструкції кухонного столу включають:

- масштабність: з метою найбільш раціонального використання простору кухні;

- центральна і периферична частина виробу повністю відповідаютьінтер’єрному рішенню;

- загальний характер будови виробу: гармонійне поєднання деревини та металу [18, c.34].

Кухонний стіл вирішили виготовляти з металу та тирсоплити.

4.1.Розробка креслення основи конструкції виробу

Проаналізувавши всі вироби – аналоги і визначивши конструкцію майбутнього виробу приступаємо до виконання креслень, якіподаємо у додатках (Додаток А).

На основі вибраного варіанту створюємо специфікацію виробу. Специфікацію деталей подаємо у таблиці 4.1.

Таблиця 4.1.

Специфікація деталей

№п/п	Найменування деталей	К-сть	Матеріал	Розміри, мм
1.	Основа стенда	1	ПВХ	76*90
2.	Основа для заголовку	1	ПВХ	13,5*64
3	Роздрукованаінформація	1	Оракал	60*65
2.	Рамка	1	Оракал	230*2
3.	Літери	1	Оракал	13*60

4.2. Карта витрат матеріалу виробу

Карту витрат матеріалів виробу подаємо у таблиці 4.2.

Таблиця 4.2.

Карта витрат матеріалу виробу
