Организационно-технологическая документация на одноэтажное двухпролетное промышленное здание

Введение

В курсовом проекте разрабатывается организационно – технологическая документация на одноэтажное двухпролетное промышленное здание.

Состав и содержание решений в проекте организация строительства и проекте производства работ определены в соответствии СНиП 12-01-2004 "Организация строительства " актуализированная версия СП 48.13330. 2011г.

Проект организации строительства(ПОС) - это документация, в которой укрупнено решаются вопросы рациональной организации строительства всего комплекса объектов данной строительной площадки.

Проект производства работ(ППР) - документация, в которой детально прорабатываются вопросы рациональной технологии и организации строительства конкретного объекта данной строительной площадки.

На основе ПОС составляется множество ППР, конкретизирующих решений ПОС для отдельных объектов. Например, ПОС может охватывать строительство крупной гидромелиоративной системы со всеми ее объектами - магистральными, распределительными каналами, головным и прочими сооружениями - насосными станциями, дюкерами, акведуками, мостами через каналы и т.д. ППР же будет рассматривать только какой-либо объект этой системы, например, насосную станцию, акведук и т.д. В промышленном строительстве ПОС может охватывать весь завод или какую-либо его крупную установку, а ППР будут составляться по каждому объекту такой установки.

Иногда при больших объемах работ ППР составляются не на объект, а на какой-либо вид работ, например, на земляные работы, на монтаж сборных железобетонных конструкций, на кровельные работы и т.д. Ранее такие документы обычно назывались проектами организации работ (ПОР), но в действующих нормах (СП 48.13330.2011г.)они именуются также ППР с оговоркой, что это проекты производства конкретных работ.

ПОС разрабатывает обычно генеральный проектировщик или по его заданию какая-либо другая (субподрядная) проектная организация. При двухстадийном проектировании ПОС разрабатывается на первой стадии "Проект". ППР разрабатывает обычно генеральный подрядчик или привлекаемая им специализированная организация. В любом случае ППР утверждает руководитель генподрядной организации. При двухстадийном проектировании ППР составляется на стадии "Рабочая документация" (по времени это обычно совпадает с организационной подготовкой строительства).

При одностадийном проектировании составляется сокращенный проект организации и производства работ.

Проведение СМР без утвержденных ПОС и ППР российскими нормами запрещается, а все отклонения от ПОС и ППР должны согласовываться с организациями, разработавшими и утвердившими их.

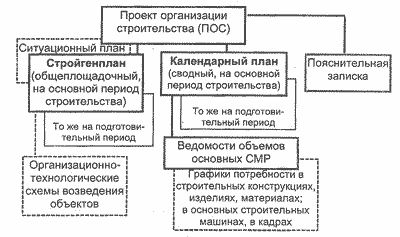

Главными частями ПОС и ППР являются стройгенплан и календарный план, на основе которых составляются всевозможные ведомости, графики потребления различных ресурсов.

Стройгенплан, "общеплощадочный" или "объектный",представляет часть соответственно ПОС или ППР, в которой решаются вопросы рационального размещения на всей стройплощадке или отдельном объекте грузоподъемных механизмов, мест складирования материалов, временных дорог и других объектов строительного хозяйства. Как отмечалось, в ПОС эти вопросы рассматриваются укрупненно для всего комплекса объектов площадки, в ППР - подробно, только для одного объекта.

Для крупных строек, особенно гидротехнических и гидромелиоративных, в ПОС может составляться также "ситуационный план", охватывающий большую территорию, окружающую стройку, измеряемую десятками, а иногда сотнями км2. На нем показываются объекты, имеющие отношение к стройке.

Календарный план (график) представляет часть ПОС или ППР, в которой решаются вопросы рациональной последовательности и продолжительности работ (термины "календарный график" и "календарный план" в строительной практике чаще всего употребляются как синонимы).

Как и стройгенплан, календарный план в ПОС охватывает укрупненно (как правило, в денежном выражении - в тыс. рублей) весь комплекс объектов площадки; в ППР - подробно (в физических объемах), но только для одного объекта, для которого ППР составляется.

На основе календарного плана в ПОС составляется ведомость объемов СМР (строительно-монтажные работы) с разбивкой по объектам и периодам строительства. При необходимости составляются и другие ведомости (графики постановки) для конструкций, изделий, материалов, для строительных машин, для рабочих кадров по основным специальностям.

В ППР эти вопросы прорабатываются более подробно применительно к конкретному объекту, в частности, составляется график движения рабочей силы, показывающий, сколько человек должны работать на объекте каждый месяц (неделю, день). В зависимости от специфики и сложности строительства содержание ПОС и ППР может изменяться.

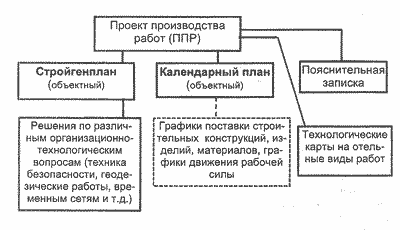

Важным элементом ПОС и ППР является пояснительная записка. В ней дается характеристика условий и сложностей строительства, указываются мероприятия по охране труда, по защите окружающей среды, обосновываются размеры складских площадей, число и размеры вспомогательных временных сооружений и помещений, расчеты сетей временных инженерных коммуникаций, выбор машин и механизмов, т.е. обоснование всех решений, принятых в графической части. В пояснительной записке приводятся технико-экономические показатели строительства (в ПОС - по всему комплексу объектов, в ППР - одному конкретному объекту).

А также в состав проекта производства работ на возведение здания, сооружения или его части (узла) включаются:

1. График поступления на объект строительных конструкций, материалов и оборудования.

2. График движения рабочих кадров по объекту.

3. Технологические карты на выполнение отдельных видов работ.

4. Решения по производству геодезических работ (схема размещения знаков геодезической разбивки).

5. Решения по технике безопасности.

6. Решения по прокладке временных сетей для нужд строительства.

7. Перечень технологического инвентаря и монтажной оснастки.

Назначение ППР:

1. Уточнить срок строительства объекта.

2. Уточнить структуру комплексного потока, состав, специализацию и мощность организаций, привлекаемых для осуществления строительства.

3. Установить структуру объектного потока и особенности их организации.

4. Установить методы производства основных строительных и монтажных работ.

5. Произвести технологическую увязку специализированных потоков в объектные, а объектных в комплексные.

6. Уточнить потребность в материально-технических ресурсах производства и рабочих кадрах.

  1. Проект организации строительства (ПОС).

ПОС является обязательным документом для заказчика, подрядных организаций, а также организаций осуществляющих финансирование и материально-техническое финансирование строительства.

ПОС является одним из разделов проекта (рабочего проекта). Его составляют одновременно с разработкой других разделов в целях увязки объемно-планировочных, конструктивных, технологических решений с условиями и методами строительства предприятий, зданий и сооружений.

ПОС разрабатывает генеральная проектная организация или по её заказу проектная организация, выполняющая строительное проектирование.

Для разработки ПОС или его отдельных решений могут быть привлечены специализированные проектные организации или др. специализированные организации.

При определении состава и содержания ПОС учитывают сложность строительства объекта в зависимости от объемно-планировочных решений; степени их унификации и типизации; необходимости применения специальных вспомогательных сооружений, приспособлений, устройств и установок; разнообразия строительных процессов и необходимости выполнения специальных видов работ, а также от условий поставки на строительную площадку материалов и др. строительных грузов.

Сложность строительства объектов устанавливает до разработки ПОС инстанция, утверждающая задание на проектирование.

ПОС объекта (предприятия, здания, сооружения) разрабатывают на объем строительства, предусмотренный проектом (рабочим проектом). При строительстве отдельными очередями ПОС на первую очередь разрабатывают с учетом полного объема строительства.

Заказчик и генеральный подрядчик строящегося объекта представляют исходные материалы проектной организации, разрабатывающей ПОС, в сроки, обеспечивающие его своевременную разработку.

  1. Проект производства работ (ППР).

ППР разрабатывается генеральной подрядной строительной организацией с участием субподрядных организаций и должен быть согласован с заказчиком проекта.

ППР на строительство предприятий, зданий и сооружений разрабатывает генеральная подрядная строительно-монтажная организация. На отдельные виды общестроительных, монтажных и специальных строительных работ ППР разрабатывают организации, выполняющие эти работы.

Исходными материалами для разработки проекта производства работ должны служить:

  • задание на разработку, выдаваемое строительной организацией как заказчиком проекта производства работ, с обоснованием необходимости разработки его на здание (сооружение) в целом, его часть или вид работ и с указанием сроков разработки;
  • проект организации строительства;
  • необходимая рабочая документация;
  • условия поставки конструкций, готовых изделий, материалов и оборудования, использования строительных машин и транспортных средств, обеспечения рабочими кадрами строителей по основным профессиям, производственно-технологической комплектации и перевозки строительных грузов, а в необходимых случаях также условия организации строительства и выполнения работ вахтовым методом;
  • материалы и результаты технического обследования действующих предприятий, зданий и сооружений при их реконструкции, а также требования к выполнению строительных, монтажных и специальных строительных работ в условиях действующего производства.

ППР составляют на основе ПОС, разработанного в составе проекта, а также необходимой рабочей документации.

Осуществление строительства без утвержденного ППР запрещено.

ППР утверждает главный инженер генеральной подрядной строительно-монтажной организации, а разделы проекта по монтажным и специальным работам – главные инженеры соответствующих субподрядных организаций по согласованию с субподрядной строительно-монтажной организацией.

1. Краткая характеристика условий строительства.

Территория строительства свободна от строений, занята кустарником и отдельно стоящими деревьями.

Район строительства Волгоград.

Начало строительства – 1 марта 2014г.

Окончание строительства по СНиП 1.04.03-85 «Нормы продолжительности строительства» - 14 месяцев (1майя 2015г.)

Рельеф площадки спокойный.

Грунтовые воды располагаются на глубине 3 м.

К стройплощадке подведены постоянные коммуникации: водопровод, канализация, теплофикация, ЛЭП, телефонная связь и дороги.

Обеспечение строительства железобетонными конструкциями, материалами, полуфабрикатами, раствором, бетоном, асфальтом, битумной мастикой и т.д. осуществляется предприятиями стройиндустрии и базами, расположенными на расстоянии до 50 км от строительной площадки.

Доставка материалов, деталей и конструкций производится автотранспортом.

2. Краткая архитектурно-планировочная и конструктивная характеристика объекта.

Производственное здание состоит из блока с двумя пролетами шириной по 30 м (по заданию), длиной 60 м. По периметру и в середине пролета (т.к. 2 пролета) устанавливаем колонны с шагом 6м.

Монтируем фермы длиной 18м с шагом 6 м.

В пролете один торец глухой а другой с проемом (ворота). Проемы - ворота - имеют размеры = 6м*3м, вокруг заделка кирпичом М75 на растворе М100. Толщина кирпичной кладки на одни ворота = 2м3.

Фундаментные балки устанавливаем только по периметру блока с шагом 6м.

При возведении одноэтажных промышленных зданий длинной более 72м устанавливается деформационный шов. В местах деформационного шва устанавливают второй ряд колонн.

Остекление ленточное, по боковым фасадам здания, высотой 1,2м.

Стеновое заполнение панелями, размерами 6м*12м.

Фундаменты сборные ж/б, стаканного типа.

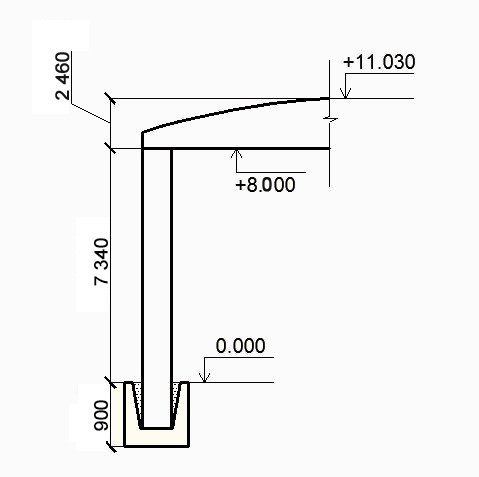

Нвнутр.= 8,000м

Нснаружи= 10,700

3. Строительный объем здания

V=S*H= 60,0 х 60,0 х 10,700= 38 520 м3

S- площадь здания

Н- Высота здания снаружи

4. Стоимость строительно-монтажных работ (СМР)

Стоимость СМР 1 м3 в г. Волгоград= 18 руб.

СМР= 18*V= 18 х 38 520= 693 360 тыс. руб.

5. Общая характеристика сборных ж/б элементов

  • Колонны

По расположению в плане их подразделяют на колонны крайних и средних рядов. Те и другие могут быть бесконсольными и консольными. Бесконсольные применяют в пролетах без мостовых кранов или с подвесными кран-балками, а колонны, с консолями - в пролетах, оборудованных мостовыми кранами. В зависимости от вида поперечного сечения колонны бывают прямоугольные, двутаврового профиля и двухветвевые.

Колонны с консолями состоят из подкрановой и надкрановой (верхней) части. Надкрановую часть, поддерживающую элементы покрытия, называют надколонником. В двухветвевых колоннах надколонник делают из одной ветви, вследствие чего для опирания подкрановых балок создаются уступы. Просветы между ветвями двухветвевых колонн используются для пропуска технологических и сантехнических коммуникаций.

Длину колонн принимают с учетом высоты помещения и глубины заделки их в фундамент.

  • Фундаментные балки

Сборный железобетонный фундамент столбчатой конструкции состоит из нескольких элементов: подколонника со стаканом для установки колонны, опорной фундаментной плиты и бетонного столбика для опирания фундаментных балок.

Железобетонные подколонники для колонн с поперечным сечением ствола их от 400х400 до 600х1900 мм имеют следующие размеры: высоту от 1200 до 2700 мм, ширину и длину оголовка в плане от 900х900 до 1200х2500 мм и соответственно основания в плане от 1500х1500 до 2900х4100мм. Сборные опорные фундаменты железобетонных плит проектируют с размерами сторон - от 1900х2500 до 2900х4700 мм, а монолитные - от 4700х5100 до 6900 х8100 мм, с высотой их от 300 до 900 мм.

  • Ферма

В строительстве различают: сегментные – верхний пояс очертания и раскосная решетка;

  • безраскосные арочные – жесткие узлы;
  • арочные раскосные – верхний пояс криволинейного очертания и редкая решетка;
  • полигональные – параллельные пояса или трапециевидное очертание (малый уклон верхнего пояса и раскосная решетка).

Такие фермы выпускают в соответствии с ГОСТ № 13015.0. Оценка ферм производится по следующим характеристикам:

  • показатели прочности бетона;
  • средняя плотность бетона;
  • его морозостойкость;
  • толщина слоя вокруг арматуры;
  • марки стали, которые используются для армирования;
  • степень защиты от коррозии.
    • Фундаментные стаканы

Фундаментные стаканы являются одним из самых простых решений для оптимизации и ускорения строительства. Они используются в качестве опоры для железобетонных заборов, которые чаще всего применяются для выгородки территории стройки, а также для локализации территории крупных складов, в порту или на бензохранилище, например. Если изготавливать монолитный стакан забора, то это потребует значительных затрат труда и времени, плюс, его вряд ли получится использовать вторично при переносе забора на новое место. Поэтому ЖБИ стаканы, изготовленные в заводских условиях, пользуются стабильным спросом.

Так же железобетонный фундаментный стакан может являться частью фундамента здания. Это особенно актуально при заливке фундаментов на подвижных и сложных грунтах. Такие стаканы изготавливаются из усиленного бетона и вкупе с железобетонными колоннами, которые вставляются в стакан, позволяют создавать монолитные фундаменты повышенной прочности.

  • Панели стеновые

Сборные железобетонные стеновые панели производятся в промышленных условиях из бетона, предварительно армированного стальной сеткой или арматурными каркасами.
Основными характеристиками стеновых панелей являются высокие прочностные характеристики (в том числе несущие способности), хорошие теплоизоляционные характеристики и замечательная огнестойкость.
Внутренние и наружные железобетонные стеновые панели могут изготавливаться с использованием теплоизоляционных материалов (утепленный вариант) и без использования теплоизоляционных материалов (без утепления, характерно внутренним элементам стеновых конструкций из железобетона). Выпуск продукции регламентирует ГОСТ.

Спецификация сборных ж/б элементов

Таблица 1

№п/п

Наименование элементов

Ед.изм.

Кол-во ед.

Масса элементов, т

Объем эл-в, м3

Размеры, мм

1

2

3

4

5

6

7

1

Колонны

шт.

49

5,8

1,5

9300х400х400

2

Фундаментные балки

шт.

50

1,7

0,7

6000х300х400

3

Ферма 30 м

шт.

22

4,5

3,8

18000х2630

4

Стакан

шт.

49

6

2,5

3400х2800х1700

5

Плиты покрытия

шт.

200

2,3

1,07

6000х3000х250

6

Стеновые панели

шт.

246

1,7

0,7

6000х1200х250

6. Выбор метода организации строительства данного объекта

Существует три метода организации строительства:

Последовательный метод – это метод, при котором работает 1 бригада и когда она заканчивает свою работу на ее место приходит другая.

Параллельный метод – это метод, при котором работают все бригады одновременно.

Поточный метод – это метод, при котором состав бригад одинаковый, выполняют одни и те же однотипные работы совмещенные во времени и пространстве по захваткам.

Для возведения данного объекта целесообразно принять поточный метод строительства для сокращения времени строительства и рационального использования механизмов, материальных и людских ресурсов.

Для поточного метода характерны следующие черты:

- расчленение работы на составляющие процессы в соответствии со специальностью и квалификацией исполнителей;

- расчленение фронта работ на отдельные участки для создания наиболее благоприятных условий работ отдельным исполнителям;

- максимальное совмещение процессов во времени.

Поточный метод обеспечивает равномерность потребления ресурсов и ритмичность выпуска готовой продукции. За захватку принимаю 1 пролет здания.

7. Обоснование методов производства основных видов работ

Технологическая схема устройства котлована траншей под фундаменты:

а) разработка траншей

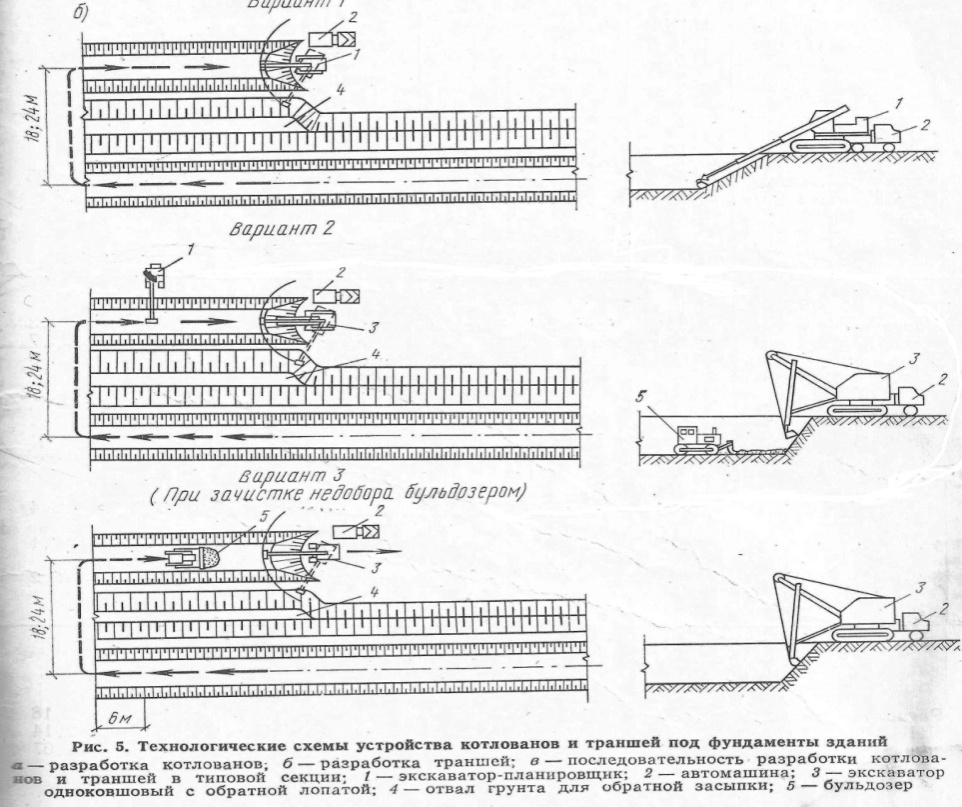

Рис. 7.1 Технологические схемы устройства траншей под фундаменты

Грунт разрабатывается в отвал экскаватором ЭО-651 (емкость ковша 0,65м3), оборудованным обратной лопатой, траншейным методом по продольной схеме. Зачистка недобора грунта осуществляется вручную.

б) схема устройства ж/б фундаментов

В производстве работ предусматривается применение сборных железобетонных фундаментов, поставляемых на строительную площадку с заводов.

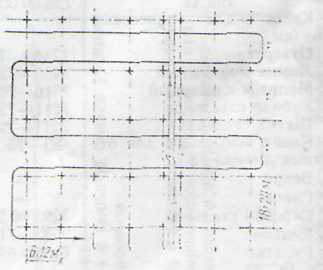

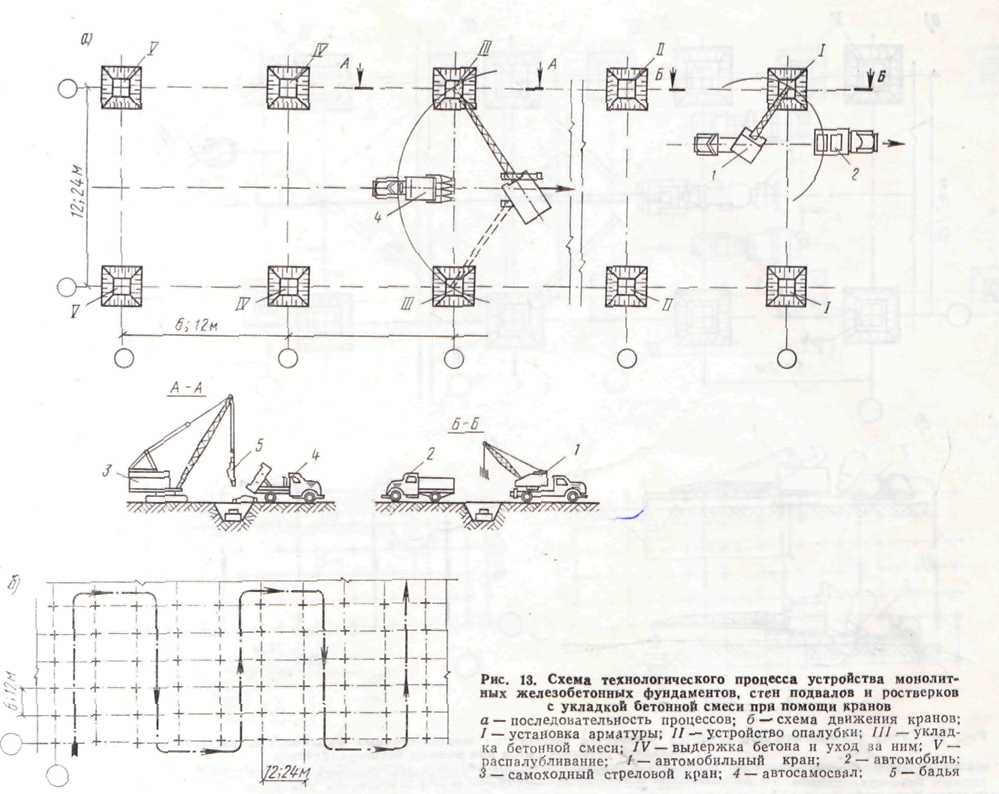

Рис. 7.2 Схемы устройства железобетонных фундаментов.

К монтажным работам нулевого цикла относятся: монтаж фундаментных блоков и монтаж ранд-балок. После обратной засыпки фундаментов производится монтаж несущих элементов надземной части производственного здания. Монтаж колонн осуществляется в одном потоке после набора бетоном в замоноличенном стыке колонны с фундаментом 70% прочности.

Монтаж стропильных и подстропильных ферм и плит покрытия осуществляется в одном потоке, то есть после установки очередной фермы укладывается очередной ряд плит. Первая плита покрытия, установленная на стропильную конструкцию, приваривается в четырех опорных узлах, а последующие – в трёх опорных узлах.

Монтаж стеновых панелей осуществляется самостоятельным потоком после монтажа каркаса и покрытия на 1-ой захватке.

в) схема монтажа колонн

Рис. 7.3 Схемамонтажа колонн:

а)- схема установки колонн б)- схема движения крана в пролетах;

1-стакан фундамента, 2- колонна, 3- кран, 4 –траверса

д) схема монтажа ферм и плит покрытия

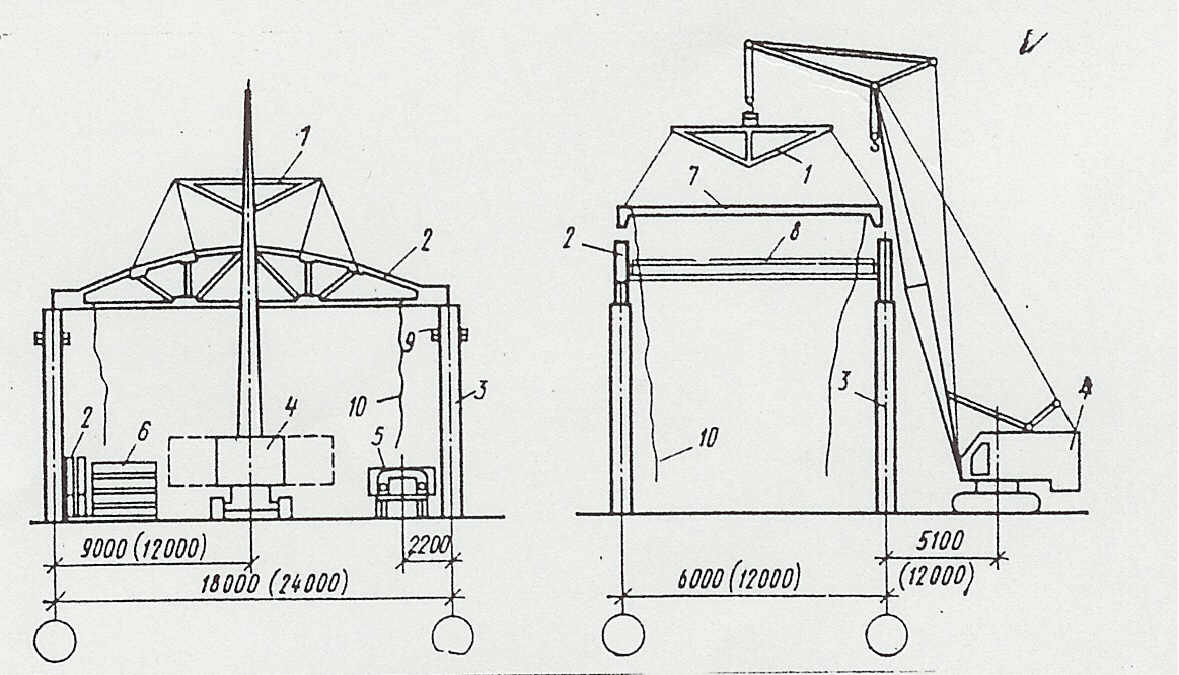

Рис.7.4 Схема монтажа ферм пролётом 30 м и плиты покрытия продольным методом:

1-траверса, 2-стропильная ферма, 3-колонн, 4-кран, 5-транспортное средство,

6-штабель плит, 7-монтируемая плита, 8-временное ограждение,9-лестница-площадка приставная, 10-оттяжка.

г) схема монтажа стеновых панелей

Рис.7.5 Схема монтажа стеновых панелей

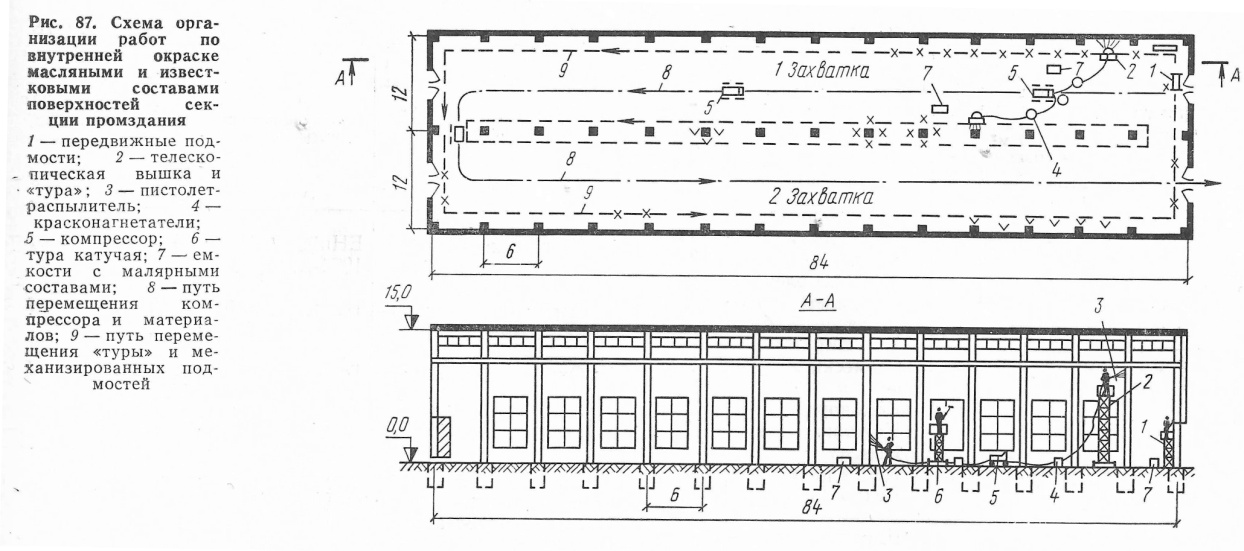

Рис. 4.6 Схема организации работ по внутренней окраске

8. Календарное планирование

К календарным планам относятся все документы по планированию, в которых на основе объемов СМР и принятых организационных и технологических решений определены последовательность и сроки осуществления строительства. Календарный план является основным документом в составе ПОС и ППР.

В соответствии с календарными планами строительства разрабатываются календарные планы обеспечения – график потребности в рабочих кадрах и материально- технических ресурсах. Основным параметром, определяющим весь остальной состав КП, является период времени, на который он рассчитан. В календарном плане строительства, входящем в состав ПОС, таким периодом является год, квартал, месяц, декада, неделя, день.

На основании СНиПа 1.04.03-85 “Нормы продолжительности строительства и задела в строительстве предприятий, зданий сооружений” нормативный срок строительства принимается равным 14 месяцам. Срок строительства объекта принимаем равным нормативному сроку строительства.

8.1. Ведомость объемов работ по объекту

  1. Для устройства фундаментов отрываются сплошные траншеи на ширину фундаментов, длиной на всё здание. Отрывка траншей производится при помощи одноковшового экскаватора обратная лопата. С каждого конца траншеи устраиваются съезды в неё. Деление на захватки показано на чертеже. Объём механизированных земляных работ равен объёму вынутого грунта.
  2. Зачистка дна траншей производится бульдозером на глубину 10 см. Ширина дна траншеи равна ширине фундамента с добавлением с каждой стороны по 1.5 м. Длина равна длине здания с добавлением с каждой стороны по 1.5 м. При монтаже стенового ограждения за захватку принимается торцовая и продольная стены.
  3. Конструкция кровли принята с обмазочной пароизоляцией, цементной стяжкой и трёхслойного рубероидного ковра. Разбивка на захватки аналогична разбивке при монтаже несущих конструкций каркаса.
  4. Площадь пола условно принята равной площади застройки корпуса.

Продолжительность электромонтажных, сантехнических работ, работ по монтажу технологического оборудования и благоустройству определяется в процентном отношении к стоимости СМР.

Ведомость объемов работ

Таблица 3.

СМР=

693 360 руб

№ п.п.

Наименование работ

Ед. изм.

Всего

1

2

3

4

1

Подготовительные работы (3% от СМР)

руб.

20 800,8

2

Отрывка траншей под фундамент

м3

3 240

 3

Механическая зачистка дна котлована на глубину 10 см.

м3

132

 4

Монтаж фундаментов весом 6 тонн

шт/м3

49/122,5

5

Обратная засыпка грунта

м3

3 117,5

6

Монтаж колонн

шт/м3

49/73,5

7

Монтаж ферм длинной 24м

шт

22

8

Монтаж плит покрытия

шт

200

9

Монтаж стеновых панелей

 шт/м2

246/1771,2

 10

Монтаж фундаментных балок

шт/м3

50/35

11

Заполнение оконных проемов

100м2

1,44

 12

Кирпичная кладка

м3

4

13

Заполнение ворот

100м2

0,36

14

Устройство пароизоляции

100м2

36,0

15

Засыпка утеплителя на кровлю (керамзит)

м3

 0,9

 16

Устройство цементной стяжки

100м2

36,0

17

Наклейка трехслойного рубероидного ковра

100м2

36,0

18

Устройство бетонных полов

м3

720

19

Сантехнические работы (5% от СМР)

руб.

34 668

20

Электромонтажные работы (7% от СМР)

руб.

48 535,2

21

Монтаж технологического оборудования (15% от СМР)

руб.

104 004,0

22

Штукатурные работы

100м2

5,075

23

Известковая окраска внутренних стен

 100м2

14,78

24

Окраска фасадов

100м2

20,46

 25

Масляная краска

м2

652,5

26

Благоустройство (3% от СМР)

руб.

20 800,8

 27

Разные неучтенные работы (1,5% от СМР)

руб.

10 400,4

8.2. Ведомость определения потребности в машинах и механизмах

Нормативной базой для расчета трудозатрат служат Государственные элементные сметные нормы на строительные работы (ГЭСН), по которым определяем нормы времени на каждый вид работ. Трудозатраты определяем путем умножения нормы времени на объемы работ.

8.3. Расчетная форма календарного плана

К моменту составления календарного плана должны быть определены методы производства работ и выбраны машины и механизмы. В процессе составления графика следует обеспечить условия интенсивной основных машин путем их использования в 2 смены без перерывов в работе и излишних перебазировок.

Потребное количество машин зависит от объема и характера СМР и сроков их выполнения.

Продолжительность работ, выполняемых вручную, рассчитывают путем деления трудоемкости (чел-дн) на количество рабочих, которые могут занять фронт работы.

8.4. Обоснования и пояснения к графикам движения рабочих кадров

На основании календарного плана и принятых методов работ строят графики использования ресурсов.

Ресурсное обеспечение – это обеспечение строящегося объекта машинами, механизмами, рабочими, строительными материалами, полуфабрикатами, конструкциями и др.

На основании линейной диаграммы строится график движения рабочей силы.

График движения рабочей силы строится для правильного планирования загрузки бригад и отдельных рабочих. Оптимизацию графика движения рабочей силы производят с целью равномерного движения строительных рабочих на стройплощадке. Оптимизацию проводим, используя частные резервы времени так, чтобы обеспечить пространственную и временную увязку работ бригад на захватках.

График движения машин и механизмов строим на основании сетевого графика с учетом перебазировки механизмов. График отражает время нахождения машин и механизмов на стройплощадке. График движения машин и механизмов.

График поступления материалов составляется на основании сетевого графика строительства с учетом запаса времени. Потребность в сборных железобетонных конструкциях определяется на основании таблицы (ведомость объемов работ), а остальные необходимые материалы определяются по укрупненным показателям.

9. Объектный строительный генеральный план

Объектный строительный генеральный план разрабатывается на основании общеплощадочного стройгенплана. На стадии ППР в объектном строительстве даются детальные разрешения и уточненные потребности в расходе электроэнергии, воды и других ресурсов, а также точная потребность во временных зданиях и сооружениях, площадей складирования, необходимых для строительства данного объекта,

Исходными данными для расчета являются:

  • общеплощадочный стройгенплан
  • сетевой график на строительство объекта
  • график движения рабочей силы и механизмов.

Характеристика стройгенплана.

В курсовом проекте разрабатывается стройгенплан на надземную часть строительства (монтаж коробки здания). Строительный генеральный план является документом, уточняющим принятые в общеплощадочном стройгенплане решения с учетом привязки их к строящемуся объекту.

На стройгенплане обозначаются:

  • пути движения монтажного крана;
  • опасная и монтажная зоны работы крана;
  • возводимое здание;
  • временные и существующие здания и сооружения;
  • складские помещения;
  • временные и постоянные теплосети;
  • сети водопровода;
  • канализация;
  • линии электропередач.

При расчете стройгенплана производится расчет временных зданий и сооружений, расчет складов, потребность в воде, потребность в электроэнергии. По запроектированному стройгенплану приводятся экспликации зданий и сооружений, ТЭП, а также даются условные обозначения стройгенплана.

9.1. Расчет потребности во временных зданиях производственного, административного и санитарно-бытового назначения.

Максимальное количество рабочих в смену (из графика движения рабочей силы):

Рmах = 30 чел.

Списочный состав работающих:

Радм= 12% Рмах= 0,1230=3,6=4 чел

Рспис= Радм+ Рмах= 4+30=34 чел

Рмахзагр.смены= 70% Рмах= 0,730= 21 чел

По списочному составу:

М: 70%Рспис= 0,734=24 чел

Ж: 30%Рспис= 0,334=11 чел

В качестве основной расчетной единицы временных зданий и сооружений принимаем вагончики с внешними размерами (7,3х 3)м =21,9м2

Прорабская принимается из расчета 3 м2 на одного работающего в рабочих комнатах.

3 Радм. = 3 4=12 м2 – принимаю 1 вагончик.

Гардеробные принимаются из расчета 0.5 м2 на одного человека. Один вагончик- гардеробная обслуживает 50 чел.

- Число вагончиков для мужчин:

0,5* 24= 12 м2 - принимаю1 вагончик.

- Число вагончиков для женщин:

0,5*11 =5,5 м2 - принимаю 1 вагончик.

Душевые: определяются из расчета 1 душевая сетка на 10-20 человек. Используем 1 вагончик на 4 душа, т.е. на 40-80 чел.

- Число вагончиков для мужчин:

360 = 0,05 ваг. - принимаю 1 вагончик.

- Число вагончиков для женщин :

160 = 0,02 ваг. - принимаю 1 вагончик.

Для уборных (туалет) используются вагончики на 6 унитазов из расчета 50 человек на один вагончик.

- Число вагончиков для мужчин:

3/50=0,06 ваг. - принимаю 1 вагончик.

- Число вагончиков для женщин :

1/50=0,02 ваг. - принимаю 1 вагончик.

Вагончики для сушки одежки и обслуживания (при норме 0.2 м2на человека).

29х0.2=5,8 м2

8х0.2 =2,6 м2

Принимаем 1 вагончик.

Принимаю вагончик для приема пищи на 27 посадочных мест.

Принимаю 3 вагончика.

9.2. Расчет потребности во временных складах

Площади временных складов определяются из расчета десятидневной потребности в материалах и конструкциях, приводимых на объект автотранспортом.

Площади складов на стройгенплане объекта принимаются на календарный период строительства, соответствующий периоду максимального одновременного хранения конструкций и материалов.

Необходимо учитывать использование одних и тех же складских площадей при последовательном размещении материалов с учетом календарного плана строительства.

Расчет потребности во временных складах

Таблица 5

№ п/п

Наименование материалов и изделий

Ед. измерения

Потребность в материалах

Запас материалов

Площадь склада

Удовлетворение складской площади за счет стр площадки

Тип склада

макс.годовая (Q)

Суточная (Q/T)

норма запаса в днях (n)

коэф. неравномерности потребления (K)

расчетный запас материалов (P)

норма расчетной площади на ед.измер с учетом проходов и проездов в м2 (V)

коэф неравномерности поступления материалов

потребная площадь склада в м2 (F)

1

2

3

4

5

6

7

8

9

10

11

12

13

1

Стекло

м3

1657,6

828,83

8

1.3

9481,7

200

1.1

47,41

47,41

откр

2

Фермы

м3

652,7

108,79

5

1.3

777,8

0,045

1.1

17285,0

17285,0

откр

3

Стеновые панели

м3

135,5

7,525

5

1.3

53,8

0,95

1.1

56,63

56,63

откр

4

Колонны

м3

131,58

65,79

5

1.3

470,39

0,79

1.1

595,43

595,43

откр

5

Плиты покрытия

м3

41,3

6,88

5

1.3

49,2

0,45

1.1

109,31

109,31

откр

6

Фундаментные стаканы

м3

131,58

32,89

5

1.3

235,2

2,0

1.1

117,58

117,58

откр

7

Фундаментные балки

м3

126,42

31,6

5

1.3

225,97

0,25

1.1

903,88

903,88

откр

8

Краска

м2

0,9

0,23

12

1.3

3,86

0,6

1.1

6,435

6,435

закр

9

Рубероид

м2

6359,7

289,1

8

1.3

3306,9

15,0

1.1

220,47

220,47

под нав.

Открытый склад принимаю размером

19 115,24

м2

Закрытый склад принимаю размером

6,5

м2

Склад под навесом принимаю размером

220,5

м2

9.3. Проектирование временного водоснабжения строительной площадки

Исходными данными для определения потребности в воде являются принятые меры производства и организации строительно-монтажных работ, их объёмы и сроки их выполнения.

Вода на строительной площадке расходуется на производственные, хозяйственно-бытовые нужды и на случай тушения пожара. Расчет производится для периода строительства с наиболее интенсивным водопотреблением раздельно для производственно-хозяйственных целей.

Расчёт завершается нахождением необходимого диаметра магистрального ввода временного водопровода на строительную площадку.

Суммарный расчётный расход воды в литрах на секунду определяется по формуле:

Qполн=Qпроизв+Qхоз.пит+Qтех+Qпож,

где Qпроив- расход воды на производственные нужды, л/с,

Qхоз.пит- расход воды на хозяйственные нужды, л/с,

Qтех - расход воды на технологические нужды, л/с,

Qпож- расход воды на пожаротушения, л/с.

гдеV- кол-во машин,

q1- удельный расход воды на единицу объёма СМР,

К1-коэффициент неравномерности расхода воды,

1,2-коэффициент на неучтённые расходы,

8,2-число часов работы в смену,

3600-число секунд в часе.

Потребность в воде

Таблица 6

№ п/п

Потребность воды

Кол-во, шт

Удельный расход воды, л/смен.

Коэф. часовой неравномерности

Расход воды, л/с

1

Бульдозер

1

100

1,1

0,005

2

Погрузчики

1

150

1,1

0,004

3

Экскаватор

1

150

1,1

0,005

4

Грузовые машины

1

40

2

0,005

5

Монтажный кран

1

150

1,1

0,003

Qпр =

0,022

гдеV- объем работ,

q1- удельный расход воды на единицу объёма СМР,

К1-коэффициент неравномерности расхода воды,

1,2-коэффициент на неучтённые расходы,

8,2-число часов работы в смену,

3600-число секунд в часе.

Потребность в воде

Таблица 7

№ п/п

Потребность воды

Объем

Удельный расход воды, л/смен.

Коэф. часовой неравномерности

Расход воды, л/с

1

Малярные работы

41,765

500

1,25

1,28

2

Штукатурные работы

5,075

500

1,25

0,2

3

Полив бетона

8,64

100

1,3

0,38

Qпр =

1,86

Qхоз.быт= , где

В - расход воды на одного работающего;

N - число человек работающих в максимально загруженную смену;

К2 - коэффициент часовой неравномерности.

Расход воды на душевые определяется по формуле

Qдуш = , где

Q - норма расхода воды на прием душа одним рабочим.

N- число рабочих пользующихся душем;

N = 0,4Pmax.загр.см= 0,430 = 12 человек;

m - продолжительность приема душа, равная 50 мин;

Расход воды на столовую определяется аналогичным путем.

Расчет сводим в таблицу 8

Потребность в воде на хозяйственные нужды

Таблица 8

№ п/п

Расход воды

Удельный расход воды на 1 чел, л

Коэф. часовой неравномер-ности

Расход воды, л/с

1

Общие

15

3

0,3

2

На душевую

40

1

0,192

3

На столовую

15

1

0,18

Qхоз =

0,67

Расход воды на пожаротушение.

Общий секундный расход воды определяем по укрупненным нормам из расчета на один пожар при территории стройплощадки 5 Га в размере 10 л/с

Qпож= 10 л/с

Qполн = 0,022+1,86+0,45+10 = 12,55 л/с

Диаметр труб водопроводной наружной сети определяется по формуле

Д = 2=2* (12,55*1000/3,14*0,9) = 133,3 мм, принимаю диаметр труб водопровода 150 мм.

9.4. Проектирование временного электроснабжения строительной площадки

Расчет нагрузок производим по установленной мощности электроприемников и коэффициентам спроса с дифференциацией по видам потребления:

, где:

  • = 1,1 – коэффициент, учитывающий потери в сети в зависимости от протяженности проводов, сечения и т.п.;
  • К1с, К2с, К3с – коэффициенты спроса, зависящие от числа потребителей (принимаем по справочникам);
  • Рс – мощность силовых потребителей (принимаем по паспортным данным);
  • РТ – мощность для технологических нужд;
  • Ров – мощность устройств внутреннего освещения;
  • Рно – мощность устройств наружного освещения.

Потребная мощность электроснабжения силовых потребителей

Таблица 9

№ п/п

Наименование механизмов

Кол-во, шт

Мощность Рс, кВт

Кспр

1

Монтажный кран

1

40

0,4

0,7

20,9

2

Подъемник

2

8

0,3

0,7

3,14

3

Сварочный аппарат

1

20

0,5

0,65

12,56

4

Малярная станция

1

10

0,5

0,65

6,28

=

42,88

Мощность потребителей для технических нужд складывается на следующих потребителей:

- электропрогрев бетона на стыках железобетонного каркаса,

- токоприемники в растворном узле.

Потребная мощность для технологических нужд

Таблица 10

№ п/п

Наименование механизмов

Кол-во, шт

Мощность Рт, кВт

Ксп

1

Электропрогрев

1

20

0,3

0,4

6,51

2

Бетономешалка

-

10

0,4

0,5

4,55

=

11,06

Мощность устройств для внутреннего освещения:

Для расчета мощности осветительных устройств принимаем:

- в санитарно-бытовых помещениях по 0,2 кВт на каждый вагончик. Всего - 5 вагончиков – 1,0.

- в закрытых складах, навесах на каждый по 1 кВт. Всего в 1 помещении - 1 кВт.

- внутри строящегося корпуса - светильники и электролампы. Всего 30 точек по 0,5 кВт каждая. Всего - 15 кВт.

Значения Кс и cosдля внутреннего освещения принимаем:

Кс = 0,8; cos = 1, тогда Ров = 0,8(1,0+1+15) = 13,6 кВт.

Мощность устройств для наружного освещения. Для расчета мощности наружное освещение принимаем:

- прожекторные установки - 4 прожектора мощностью по 1 кВт каждый. Всего 4 кВт.

- лампы и светильники для наружного освещения у складов, площадок разгрузки, проездов и на столбах по периметру стройплощадки. Всего 20 шт. мощностью каждая по 0,2 кВт. Общая мощность 0,2 28 = 4,0 кВт.

Значения Кс=1, cos = 1.

Тогда Рно = 4+4 = 8 кВт

Полная потребность в электроэнергии для стройплощадки составит:

Ррасч = 1,1 (42,88+11,06+13,6+8) = 75,54 кВт

Принимаем трансформаторную подстанцию мощностью 160 кВт.

10. Основные мероприятия по охране труда

  1. Из числа линейных ИТР приказом назначается лицо, ответственное за безопасное производство работ.
  2. Рабочие должны пройти инструктаж на рабочем месте.
  3. Все работающие на стройплощадке должны носить каски согласно ГОСТ 12.4.087-84.
  4. Нахождение посторонних лиц на территории запрещается.
  5. Установка грузоподъемного крана должна производиться так, чтобы при работе расстояние между поворотной частью крана, при любом его положении, и строениями, штабелями конструкций было не менее 1метра.
  6. Проносить груз и стрелу работающего крана над работающими людьми запрещается.
  7. При подаче грузов кранами рабочие должны находиться вне контура устанавливаемого элемента и удерживать его от раскачивания баграми, веревками- оттяжками.
  8. Материалы и конструкции размещаются на выровненных площадках, приняты меры против их самопроизвольного смещения, усадки осыпания. Между штабелями должны быть предусмотрены проходы не менее 1,2м. и проезды шириной 3,5м.
  9. Запрещается производить работы на высоте в открытых местах при скорости ветра 15м/с и более, гололедице, грозе, тумане, исключаемом видимость работы.
  10. К выполнению строительно-монтажных работ, к которым предъявляются дополнительные требования по безопасности труда, допускаются лица не моложе 18 лет, имеющие профессиональные навыки, прошедшие обучение безопасным методам и приёмам этих работ и получившие соответствующие удостоверения. До прохождения обучения такие лица к самостоятельной работе не допускаются.

11. Рабочие, руководители, специалисты и служащие строительных организаций (независимо от форм собственности этих организаций) должны быть обеспечены спецодеждой, спецобувью и другими средствами индивидуальной защиты с учётом вида работы и степени риска.

  1. Наряд-допуск выдаётся на срок, необходимый для выполнения заданного объёма работ. В случае изменения условий производства работ наряд-допуск аннулируется, и возобновление работ разрешается только после выдачи нового наряда допуска.

В остальном соблюдать правила техники безопасности согласно СНиП.В целях противопожарной безопасности на строительной площадке должны размещаться пожарные щиты и пожарные гидранты.

Библиографический список

  1. «Сетевое моделирование в строительстве» Методические указания к практическим занятиям. Составитель С. А. Войтович, Омск СибАДИ 2007г.
  2. Справочник «Расчетные нормативы для составления ПОС», часть 1.
  3. СНиП 1.04.03-85. «Нормы продолжительности строительства»
  4. СНиП 12-01-2004 «Организация строительства»
  5. СНиП 3.01.01.85** «Организация строительного производства»
  6. Справочник проектировщика «Производство строительно-монтажных работ», под редакцией П.М.Сушкова ,Москва 1961 г.
  7. Справочник «Возведение одноэтажных промышленных зданий унифицированных габаритных схем».
  8. Сборники Государственных элементных сметных норм на строительные работы

Содержание

Введение

  1. Краткая характеристика условий строительства
  2. Краткая архитектурно-планировочная и конструктивная характеристика объекта
  3. Строительный объем здания
  4. Стоимость строительно-монтажных работ (СМР)
  5. Общая характеристика сборных ж/б элементов
  6. Выбор метода организации строительства данного объекта
  7. Обоснование методов производства основных видов работ
  8. Календарное планирование
    1. Ведомость объемов работ по объекту
    2. Ведомость определения потребности в машинах и механизмах
    3. Расчетная форма календарного плана
    4. Обоснования и пояснения к графикам движения рабочих кадров
  9. Объектный строительный генеральный план
    1. Расчет потребности во временных зданиях
    2. Расчет потребности во временных складах
    3. Проектирование временного водоснабжения строительной площадки
    4. Проектирование временного электроснабжения строительной площадки
  10. Основные мероприятия по охране труда

Библиографический список

Организационно-технологическая документация на одноэтажное двухпролетное промышленное здание
