Выбор моделей и разработка конструкции одежды для одного технологического потока
ФАКУЛЬТЕТ ИНДУСТРИИ МОДЫ
Кафедра технологии швейного производства
КОНСТРУКТИВНО-ТЕХНОЛОГИЧЕСКАЯ ПОДГОТОВКА ПРОИЗВОДСТВА
Курсовой проект № 1
Тема: Выбор моделей и разработка конструкции одежды для одного технологического потока
Студентка Тараканова Евгения Сергеевна шифр С 110015
Консультант Кладинок Галина Юрьевна
Оценка _________________
Серпухов 2014
МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РФ
Филиал ФЕДЕРАЛЬНОГО ГОСУДАРСТВЕННОГО БЮДЖЕТНОГО ОБРАЗОВАТЕЛЬНОГО УЧРЕЖДЕНИЯ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ
«Московский государственный университет технологий и управления имени К.Г. Разумовского» в г. Серпухове
ФАКУЛЬТЕТ ИНДУСТРИИ МОДЫ
Кафедра технологии швейного производства
«УТВЕРЖДАЮ»
«___»___________2013г.
Зав.кафедрой_________
(подпись)
Задание по курсовому проекту № 1
по конструктивно-технологической подготовке производства
Студенту Таракановой Е.С. шифр С 110015
Тема проекта: Выбор моделей и разработка конструкций одежды для одного технологического потока.
- Исходные данные к проекту (согласно варианту - последней цифре шифра).
- Содержание расчетно-пояснительной записи (перечень подлежащих разработке вопросов). Согласно методическим указаниям
- Наименование графического материала с указанием чертежей. Согласно методическим указаниям
- Дата выдачи задания.
- Консультант проекта старший преподаватель Кладинок Галина Юрьевна_____
(Фамилия, имя, отчество, уч. Степень) (подпись)
- Задание принято к исполнению _________________(подпись студента)
Содержание
- Введение………………………………….………………………………….....4
- Предпроектные исследования…………………………………………….....5
- Техническое задание …………………………………………………….…10
- Техническое предложение………………………………………………….13
- Эскизный проект……………………………………………………………15
- Технический проект………………………………………………………..16
- Вывод……………………………………………………………………….23
- Список литературы…………………………………………………………25
Приложения
Введение
Темой курсового проекта является «Выбор модели и разработка конструкции одежды для определенной группы потребителей» на конкретную (индивидуальную) фигуру или на предприятии швейной промышленности. В данной работе представлена разработка расчета и построения конструкции для создания швейных изделий с проработкой построения отдельных деталей, обработка узлов и их сборка.
Большая роль в повышении эффективности производства и выживания в конкурентной борьбе принадлежат информационным технологиям, которые все масштабнее проникают в сферу производства одежды.
Данная документация работы соответствует реальным задачам швейной промышленности, рассмотрены вопросы – ассортимента швейных изделий, применения прогрессивной технологии изготовления одежды, повышения производительности труда.
Конструирование изделия велось на фигуру приближенную к типовой, на женщин широкосложенного типа. В работе приведены схемы чертежей, соединения узлов конструкций и эскизы моделей.
Цель данного проекта – выбор делового платья и разработка их конструкций для молодых широкосложенных женщин.
- Предпроектные исследования
Увеличение роста объемов производства и улучшения качества одежды, возможно, обеспечить за счет совершенствования и интенсификации технологических процессов, оснащения предприятий высокоэффективной техникой, совершенствования структуры управления производством, организации труда, рационального использования материальных и энергетических ресурсов. Новые модели представляют собой полный комплект участков планирования и производства с применением автоматизированных методов, начиная с изготовления эскиза модели и кончая отправкой готового изделия.
К швейным изделиям предъявляется комплекс некоторых требований, первые обусловлены взаимодействием и контактом одежды и человека в процессе носки швейных изделий, а вторые – взаимодействием одежды с орудиями труда и рабочей силы, организацией труда в потоке.
Имеют ряд потребительских требований, к ним относятся:
функциональные – назначение – делового платья;
экономические – доступная цена платья с учетом действительных затрат на его производство и реальных доходов населения, конкурентоспособность;
эстетические - неповторимости и уникальности каждой детали, каждого конструктивного элемента изделия. Фактура и поверхностная плотность структуры ткани;
социального назначения – образ человека здесь можно определить как обобщенный и опоэтизированный комплекс наиболее важных качеств, социально-психологических особенностей и внешних данных. Художественный образ отражает реальную действительность – окружающую предметную, природную и социальную среду, образ жизни человека, процесс развития культуры, требования моды.
Объектом разработки является женское повседневное деловое платье из комбинированной ткани, полуприлегающего силуэта для широкосложенных женщин средней возрастной группы(30-45). Для достижения поставленной цели необходимо выполнить следующие задачи:
Познакомиться с опытом проектирования женской повседневной одежды и новыми модными тенденциями;
Собрать информацию о моделях нарядной одежды, предлагаемой в торговых предприятиях г. Серпухова для женщин средней возрастной группы;
Познакомиться с особенностями телосложения среднесложенных и широкосложенных женщин;
Предложить ряд моделей платьев для женщин средней возрастной группы;
Разработать рабочую документацию на модель из предложенного ряда для запуска в производство.
Методы, использованные при выполнении работы: маркетинговых исследований рынка методом наблюдения, теории проектирования, композиции и конструирования одежды, метод конфекционирования, органолептические методы, метод анализа конструктивно-технологической однородности моделей, оценки проектных решений.
Практическая значимость работы заключается в более полном удовлетворении спроса на повседневную одежду для женщин среднего возраста.
Анализ рынков сбыта
Сегодня каждая женщина может выбрать для себя платье любого фасона, любого цвета и из любого материала. Главное, чтобы оно соответствовало особенностям фигуры. Особое место занимает мода для полных девушек и женщин. Современные женщины очень активны и предпочитают удобство, неповторимый стиль и идеальное соотношение цены и качества.
В настоящее время предложений на рынке женской одежды очень много, и всё же наибольшим спросом среди повседневной и нарядной одежды пользуется именно платье.
Для определения направления в проектировании новых моделей, необходимо ознакомиться с ассортиментом и качеством аналогичной продукции, представленной в магазинах города, а также выявить удовлетворенность потребителей данной продукцией.
Было выбрано несколько торговых точек, реализующих женскую одежду. Ассортиментная группа товаров, представленная данными торговыми точками, предназначена для средне- и широкосложенных женщин средней возрастной группы. Анализ продукции выполнялся путем наблюдения. Анализируя предлагающийся товар, особое внимание уделялось платьям. Подчеркнутая линия плеча и прямой покрой силуэта позволяют скрыть лишние килограммы. В особенности для этого подходят накидки, которые благодаря большому объему скрывают пышность фигуры. Слегка прилегающие модели, хотя и подчеркивают фигуру, но зрительно улучшают ее за счет рельефов, вытачек и грамотно расположенных пуговиц и подрезов. Актуальны оригинальные формы воротников, которые могут отвлечь внимание от полного бюста и подчеркнуть шею. Сегодня для больших размеров предлагается даже одежда из стеганых материалов. Они стали гораздо тоньше благодаря новым технологиям и помогают визуально сделать фигуру стройнее.
Для всех моделей важно одно: они должны быть специально подобраны с учетом проблемных зон, быть просторными в области груди и достаточно закрывать ягодицы. Это относится как к спортивной, так и к деловой одежде, а также к элегантным моделям для торжественных случаев.
Модели больших размеров часто выполняют из эксклюзивных материалов, при обработке которых главной заповедью является покрой, зрительно улучшающий фигуру.
Детали и аксессуары
Аксессуары считаются венцом любого элегантного комплекта – это распространяется и на одежду больших размеров. Изящный декор, оригинальная деталь, элегантный аксессуар делают модный акцент и свидетельствуют о хорошем вкусе. Но декор не должен быть слишком объемным. Следует также грамотно использовать цветовые сочетания и рисунок ткани – это главные помощники в деле коррекции пропорций и достижения необходимых визуальных эффектов.
Исследование изделий данного проекта
Исследуемое изделие, в данном проекте, повседневное деловое платье для женщины средней возрастной группы(164-96-104), 2 полнотной группы, широкосложенного типа фигуры, должно быть предназначены для носки в летний, демисезонный периоды, так как этому более благоприятствуют климатические условия выбранной зоны, к которой можно, к примеру, отнести Омскую, Новосибирскую, Челябинскую, Тюменскую, Московскую области. Это те регионы, в которых температура воздуха (20-28°С), в данные периоды позволят эксплуатацию выбранного изделия, не влияя и не изменяя его внешнего вида, формы, поверхности структуры выбранного материала. Выбранный материал – трикотаж (полиамид+вискоза,масло, вискоза+полиэстер), этот материал гигроскопичен, воздухопроницаем и приятен на ощупь. .В данной работе представлены конструкторские и технологические требования, предъявляемые к изделиям, с учетом их функционального назначения. Представленные модели разработаны в соответствии направления моды и сезона. Модели представленных платьев должны служить повседневной одеждой для женщин, работающих на фирмах без строгого дресс-кода, для прогулок, походов в магазины и кино. Данные платья предназначаются женщинам средней возрастной группы, широкосложенного типа, рекомендуемые размеры164-96-104, 152-100-104 (типовые и приближенные к ним индивидуальные фигуры).
Деловое платье для молодых широкосложенных женщин. Емкость рынка Ер=200.000 человек.
Устанавливаем частоту встречаемости фигур по типоразмероростам для выбранной группы потребителей. (Рi)
Pi= 1,96
Рекомендации по выбору встречаемой модели,q
Таблица 2
|
Харктеристика потребителей по отношению к встречаемости одинаковых моделей
|
Назначение одежды
|
|
|
Домашняя
|
Повседневная
|
Нарядная
|
|
Безразличные
|
0,5-0,33
|
0,05-0,03
|
-
|
|
Допускающие встречи одинаковых моделей
|
0,25-0,11
|
0,025-0,011
|
0,002-0,0011
|
|
Не допускающие встречи одинаковых моделей
|
0,1-0,01
|
0,01-0,002
|
0,001-0,0002
|
qi =0,025.
При известной частоте встречаемости моделей, учитывая данные, предположим, что мощность потока, для пошива моделей будет равна М = 350 ед./смену.
Определим исходные значения:
1.Установим емкость рыночного сегмента Ер.с. по формуле:
Ер.с. = Ер* Pi = 200000*1,96 = 392000 (чел)
2.Установим емкость рынка для однотипной модели:
Ер.м. = Ер.с.* gi = 392000*0,025 = 9800(тираж)
3.Установим число моделей расчетное при заданных условиях Пм.р.:
Пм.р. = Ер.с. / Ер.м. = 392000 / 9800 = 21 (моделей),
Принимаем фактическое число моделей Пф исходя из реальных условий.
Пф = 3
4. Установим число модификаций (Вм) базовой модели - 3.
соответственно тираж каждой модели Т к.н. будет увеличен в приведенном расчете в 3 раза, что положительно отразится на работе потока.
Тк.н. = Пмр*Вм = 21*3 = 63
5. Выберем желаемую мощность потока Мж = 350 ед.
6. Число моделей, запускаемых в один поток м = 1
7. Установим длительность изготовления каждой модели в поток
Д (дни) = 25
8. Рассчитаем мощность потока Мр из условий Мр = Мж, по формуле:
Мр = (Ер.м.*Вм*м) / (2*Д) = (9800*3*1) / (2*25) = 588 ед/см ,
где 2 – две смены работы в день.
Вывод: Мр чуть больше Мж, это значит, что при данных коэффициентах мощность потока удовлетворяет желанию, и данные модели изделий подходят для запуска в поток.
.
- Техническое задание
Исходные условия для проектирования
1. Характеристика объектов проектирования:
Вид и структура изделий – деловое платье;
Половая направленность – женское;
Общецелевое назначение – бытовое;
Целевая направленность – деловое;
Область применения – работа;
Сезонность – всесезонное;
Основная функция изделия – защитная, эстетическая.
2. Характеристика потребителя:
Половозрастная группа – 30-45 (средняя);
Типоразмероростовочный диапазон-48-52 р
Уровень дохода – средний.
3. Условия эксплуатации:
Климатическая зона – 4;
Регион –Московская область;
Место эксплуатации – улица,помещение;
Продолжительность времени непрерывной эксплуатации – 8 ч.
Условия ухода и хранения – плечики, плательный шкаф
4. Планируемые значения показателей работы потока
Поток со свободным ритмом работы, с параллельной обработкой деталей и узлов отдельными группами рабочих, с межоперационной передачей предметов труда пачками с помощью бесприводных транспортных устройств. Запуск деталей пачками; специализация рабочих мест, использование оборудования и приспособлений малой механизации; полное освоение рабочими обработки данного узла на различных моделях; отсутствие потерь времени при смене моделей; освоение рабочими группы всех операций обрабатываемого узла, детали, взаимопомощь и в случае невыходов замена исполнителей.
Тип потока – агрегатно-групповой, неконвеерный.
Мощность потока – малая 51 ед.
Количество моделей в промышленной системе – 3.
Использование единых конструктивных основ при проектировании новых моделей одежды позволяет значительно расширить ассортимент изготовляемых изделий, в несколько раз сократить трудовые затраты на разработку чертежей и технической документации, облегчить запуск новых моделей в производство и сократить время на их освоение. Одновременно с этим повышается качество изделий, так как технология новых моделей аналогична уже освоенным моделям.
Типизация предполагает сведение разнообразных конструкций изделий к минимально необходимому количеству типовых конструкций определенных размеров, форм и качеств.
Унификация конструкций одежды состоит в приведении разнообразных деталей и узлов конструкции каждого типа к единообразию без ухудшения качества и внешнего вида изделий.
Нормализация и стандартизация сводится к установлению единых норм по величине измерений отдельных элементов конструкций унифицированных деталей одежды.
Усовершенствование конструкции деталей и узлов одежды производится путем исключения лишних швов (по краю борта, воротника и др.), упрощения формы отдельных деталей без ухудшения качества и внешнего вида изделия. Конструктор должен выбрать более рациональное конструктивное решение того или иного узла или изделия в целом, использовать стандартные детали, что позволит механизировать и автоматизировать процессы технологической обработки изделий.
Вид проектируемой системы моделей – взаимозаменяемая.
- Техническое предложение
В приложении 1 представлены выбранные модели в соответствии с данными.
Описание моделей
Модель1
Платье женское делового назначения для средней возрастной группы средне- и широкосложенных типов фигур. Платье полуприлегающего силуэта с втачным коротким рукавом , длиной до колена. Воротник – стойка с застёжкой.
Модель 2
Платье полуприлегающего силуэта с втачным рукавом . Воротник-стойка, длина до колен.
Модель 3
Платье полуприлегающего силуэта с втачным коротким рукавом, с декоративной отделкой на полочке. Длина до колен.
Модель 4
Платье полуприлегающего силуэта с декоративной отделкой на полочке. Воротник –стойка с застёжкой, длина до колена. Пройма обработана обтачкой.
Модель 5
Платье полуприлегающего силуэта с втачным рукавом3/4.Воротник-стойка, имеется декоративная отделка на полочке, длина ниже колена.
Модель 6
Платье полуприлегающего силуэта с втачным рукавом 3/4. Воротник –стойка, длина ниже колена. На полочке имеется декоративная отделка.
Проанализировав все предложенные модели, можно выбрать наиболее нам подходящую, соответствующую по всем свойствам модель.
Анализ моделей
|
№
п/п
|
Показатели оцениваемых свойств модели
|
Оценка показателя по моделям, баллы
|
|
|
|
|
1
|
2
|
3
|
4
|
5
|
6
|
|
1
|
Соответствие конструктивно-композиционных решений модели по назначению:
|
|
|
|
|
|
|
|
|
Общему
|
5
|
5
|
4
|
4
|
5
|
5
|
|
|
Целевому
|
5
|
5
|
4
|
4
|
5
|
5
|
|
|
Сезонному
|
5
|
5
|
5
|
5
|
5
|
5
|
|
|
типоразмероростовочной группе
|
5
|
5
|
4
|
4
|
5
|
5
|
|
|
Возрастному
|
5
|
5
|
3
|
3
|
5
|
5
|
|
2
|
Соответствие модному направлению
|
4
|
4
|
5
|
5
|
4
|
5
|
|
3
|
Возможность выпуска моделей заданным тиражом
|
5
|
5
|
3
|
3
|
5
|
5
|
|
4
|
Соответствие конструктивно-композиционного решения модели особенностям проектируемой системы моделей
|
-
|
-
|
-
|
-
|
-
|
-
|
Проведен анализ моделей, установлены положительные и отрицательные конструктивные и композиционные признаки. Оценка моделей производилась по пятибалльной шкале.
Все платья имеют одну конструктивную основу, идентичную длину, длину рукава; силуэт полуприлегающий; большинство имеет втачной рукав. Уровень положения линии талии естественный.
Проектное поле композиционных модулей представлено в приложении 2.
- Эскизный проект
На основании композиционно-конструктивного решения отобранной модели разрабатывается модификационный ряд из 3 моделей. Чертеж деталей проектируемой системы моделей приведен в приложении 3.
- Технический проект
На стадии технического проекта проводится оценка производственно технологической однородности моделей системы (ПТО). Она включает анализ конструктивной и технологической однородности моделей.
Анализ деталей кроя
|
Номера деталей
|
Рис. Модели
|
Схемы деталей кроя
|
Кол-во дет. кроя
|
|
|
|
Перед
|
Спинка
|
Воротник
|
Другие детали
|
|
|
1
|
|
|
|
|
|
|
|
2
|
|
|
|
|
|
|
|
3
|
|
|
|
|
|
|
|
4
|
|
|
|
|
|
|
|
5
|
|
|
|
|
|
|
|
6
|
|
|
|
|
|
|
Анализ конструкций узлов, соединений и пакета
|
Узлы и соединения
|
Эскизы конструкций узлов, соединений по моделям
|
|
|
1
|
2
|
3
|
|
Соединительные швы
|
|
|
|
|
Конструкция воротников, обр-ка горловины
|
|
|
|
|
Конструкция втачивания рукава в пройму
|
|
|
|
|
Конструкция низа
|
|
|
|
|
Обработка вытачек
|
|
|
|
Оценка производственно технологической однородности моделей начинают с составления перечня анализируемых конструктивно-технологических признаков.
Анализ конструктивно-технологической однородности модели
|
№
|
Анализируемые признаки моделей
|
Однородность признаков по моделям
|
|
|
|
1-2
|
2-3
|
1-3
|
|
1
|
2
|
3
|
4
|
5
|
|
1.
|
Структура формы по числу и виду частей основных формообразующих:
- дополнительных
- декоративных
|
1
0
|
1
0
|
1
0
|
|
2.
|
Членение формы на детали конструктивными линиями:
- покрой по воротнику
- покрой по рукаву
- членение по линии талии
|
1
1
0
|
1
1
0
|
1
1
0
|
|
3.
|
Способ формообразования одноименных деталей и участков:
- спинки в области плеч
- полочки в области груди
- оката рукава деталей по линии талии
|
1
1
0
|
1
1
0
|
1
1
0
|
|
4.
|
Однородность конструкций воротников:
- по структуре пакета
-по конструкции соединения с горловиной
|
1
1
|
0
0
|
0
0
|
|
5.
|
Конструкция и наличие застёжек на :
-спинке
-полочке
-рукаве
|
1
1
0
|
1
1
0
|
1
1
0
|
|
6.
|
Конструкция и наличие шлиц и разрезов
|
0
|
0
|
0
|
|
7.
|
Однородность конструкций одноимённых соединений
|
1
|
1
|
1
|
|
8.
|
Однородность конструкций пакета одноимённых деталей и участков
|
1
|
1
|
1
|
|
9.
|
Однородность конструкционных материалов по пошивочным свойствам
|
1
|
1
|
1
|
Наличие однородности между моделями по анализируемому признаку отмечается знаком «1», отсутствие однородности «0»
Итого :1-2=12
2-3=10
3-1=11
Кк0 = mij / Mij
1~2 Кк = 12 /17 = 0,71
2~3 Кк = 10 / 17= 0,59
1~3 Кк = 11 / 17 = 0,65
Все коэффициенты больше 0,5, а это значит, что выбранные модели однородны (совместны) и могут запускаться в один поток взаимозаменяемо или последовательно.
Вид проектируемой системы моделей – взаимозаменяемая.
Сложность обработки – 87 баллов
Коэффициент визуального разнообразия –0,5
Коэффициент конструктивной однородности :
Кк 1-3=0,6
Кк 1-2=0,7
Кк 2-3=0,5
Система моделей взаимозаменяема, так как коэффициенты сложности обработки достаточно высоки Ксо1-2 =0,7; Ксо2-3= 0,5; Ксо1-3= 0,6. Модели однородны технологически и конструктивно, поэтому они подходят для изготовления на одном потоке при минимальных затратах производства, позволяющих использовать наиболее прогрессивные методы изготовления при рациональных формах организации производственных потоков, обеспечивающих высокую производительность труда и минимальную себестоимость продукции.
Модели однородны технологически и конструктивно, но визуально разнообразны, поэтому они подходят для изготовления на одном потоке.

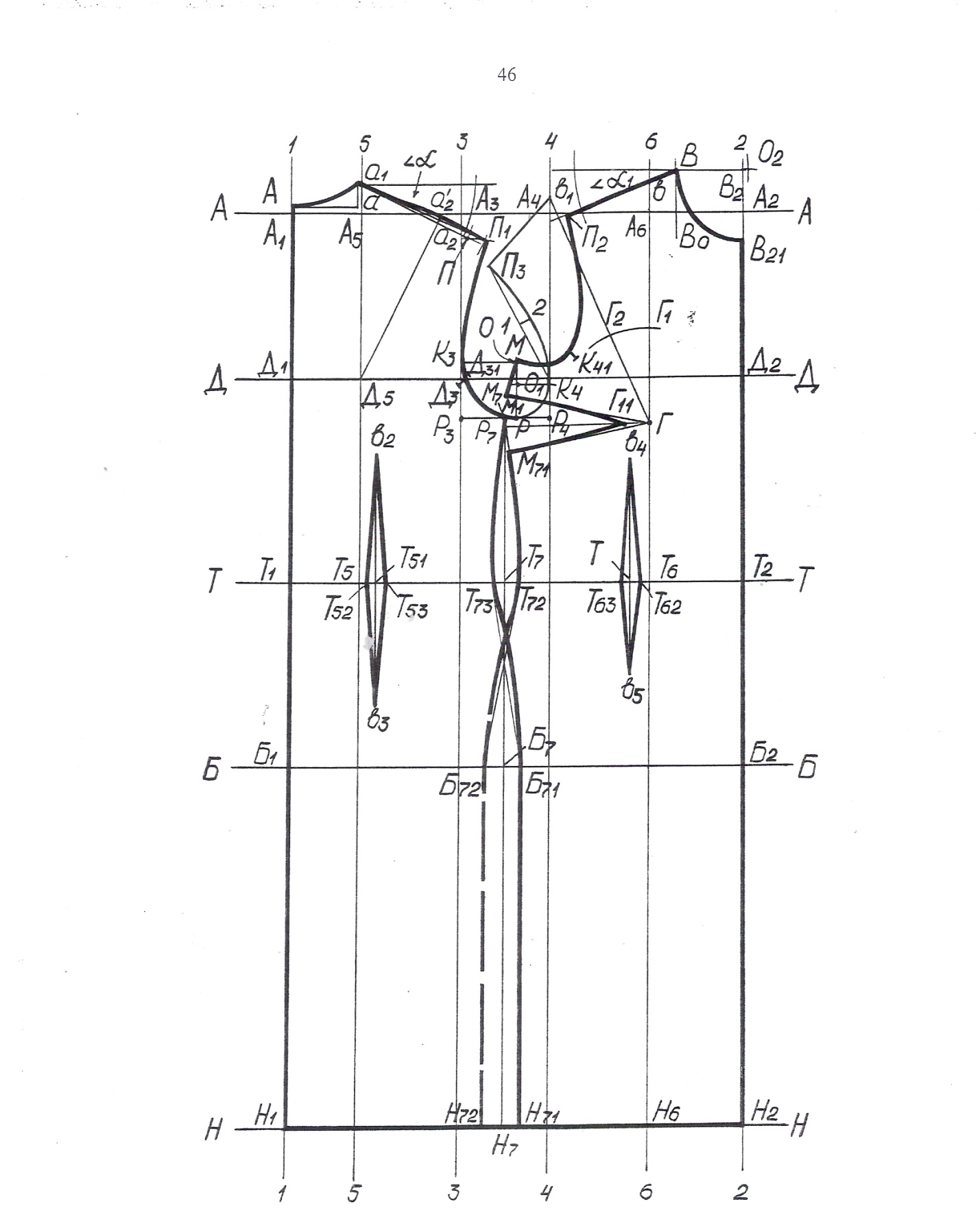

Расчет и построение чертежа основы конструкции женского
плечевого изделия.
Исходными данными для построения чертежа основы платья являются:
- размерные признаки выбранной типовой фигуры 164-96-104, представленные в таблице 1;
- величины припусков, согласованные со свойствами рекомендуемых трикотажных полотен (второй группы растяжимости) и силуэтной формой модели (полуприлегающей), приведенные в таблице 2
- дополнительные характеристики конструктивного решения модели:
силуэт – полуприлегающий,
покрой – с втачным одношовным длинным рукавом, без локтевой вытачки
Расчеты конструктивных отрезков чертежа женского платья с втачным рукавом из трикотажного полотна второй группы растяжимости представлены в таблице 3
Схемы для построения чертежей переда, спинки и рукава платья приведены на рисунках
Таблица 1 – Размерная характеристика типовой фигуры 164-96-104
|
Номер размерного признака согласностандарта
|
Наименование размерного признака
|
Условное обозначение размерного признака
|
Величина размерного признака, см
|
|
1
|
Рост-высота верхушечной точки
|
Р
|
164
|
|
7
|
Высота линии талии
|
Влт
|
103,2
|
|
13
|
Полуобхват шеи
|
Сш
|
18,5
|
|
14
|
Полуобхват груди первый
|
Сг1
|
45,9
|
|
15
|
Полуобхват груди второй
|
Сг2
|
50,4
|
|
16
|
Полуобхват груди третий
|
Сг3
|
48,0
|
|
18
|
Полуобхват талии
|
Ст
|
38,0
|
|
19
|
Полуобхват бедер с учетом выступа живота
|
Сб
|
52,0
|
|
25
|
Расстояние от линии талии до пола сбоку
|
Дсб
|
106,1
|
|
26
|
Расстояние от линии талии до пола спереди
|
Дсп
|
104,2
|
|
28
|
Обхват плеча
|
Оп
|
30,3
|
|
29
|
Обхват запястья
|
Озап
|
16,5
|
|
31
|
Ширина плечевого ската
|
Шп
|
13,3
|
|
34
|
Расстояние от шейной точки до линии обхвата груди первого спереди (высота проймы спереди)
|
Впрп
|
25,2
|
|
35
|
Высота груди
|
Вг
|
35,5
|
|
36
|
Длина до талии спереди
|
Дтп
|
52,9
|
|
39
|
Расстояние от шейной точки до линии обхвата груди первого и второго с учетом выступа лопаток (высота проймы сзади)
|
Впрз
|
17,9
|
|
40
|
Длина спины до талии с учетом выступа лопаток
|
Дтс
|
40,3
|
|
41
|
Высота плеча косая
|
Впк
|
43,6
|
|
45
|
Ширина груди
|
Шг
|
17,3
|
|
46
|
Расстояние между сосковыми точками
|
Цг
|
10,2
|
|
47
|
Ширина спины
|
Шс
|
18,3
|
|
54
|
Поперечный диаметр шеи
|
dш
|
11,5
|
Дополнительные измерения для конструкции рукава
|
62
|
Длина руки до локтя
|
Др.лок
|
32,0
|
|
68
|
Длина руки до линии обхвата запястья
|
Др.зап
|
55,6
|
Таблица 2 – Припуски к конструктивным отрезкам чертежа
|
Вид и наименование припуска
|
Условное обозначение припуска
|
Величина припуска, см
|
|
1
|
2
|
3
|
|
На свободу облегания:
- к полуобхвату груди Сг3 на выпуклость лопаток
- общий к Сг3, в том числе
к ширине спинки
к ширине переда
к ширине проймы
- общий к полуобхвату бедер
- общий к полуобхвату талии
- к ширине рукава
- на расширение низа рукава
- на углубление проймы
- к ширине горловины спинки
|
-
Плш
Побщ.г
-
-
-
Побщ.б
Побщ.т
Пшр
Пзап
Ппр
Пгс
|
-
1,0
-
0
0
0
0
-
1,0
5,0
1,8
1,8
4,2
1,4
|
|
|
|
|
|
На толщину полотна:
- к Сг3
- к высоте плеча косой
- к длине рукава до локтя
|
-
Пт.п
Пвпк
Пдр.лок
|
-
0
1,1
0,7
|
|
Технологичекие:
- на посадку плечевого среза спинки
- норма посадки оката рукава
|
-
Ппос
Н
|
-
1,5
0,1
|
Расчеты к основе женского платья полуприлегающего силуэта из трикотажного полотна
|
Наименование конструктивного участка или точки на чертеже
|
Обозначение отрезка или точки
|
Расчетная формула и расчеты
|
Величина отрезка на чертеже, см
|
|
1
|
2
|
3
|
4
|
|
Построение сетки размеров спинки и переда
|
|
1 Ширина базисной сетки чертежа
|
А1А2
|
Сг3 + Плш + Побщ.г + Птп =
=48,0 + 1,0 + +0 + 0
|
49,0
|
|
2 Ширина спинки
|
А1А3
|
Шс + РсПобщ.г + 0,3Птп = =18,3 + +0,30 + 0,30
|
18,3
|
|
3 Ширина переда
|
А2А4
|
0,98Шг + (Сг2 – Сг1 -П) +
+Рп Побщ.г +0,4Птп = =0,9817,3 + (50,4 – 45,9- -0,5) + 0,20 + 0,40
|
20,95
|
|
4 Положение вертикали, проходящей через центр лопаток
|
А1А5
|
0,4А1А3 = 0,418,3
|
7,3
|
|
5 Положение вертикали, проходящей через центр грудных желез
|
А2А6
|
Цг + 0,5РпПобщ + 0,2Птп = =10,2 + 0,50,20 + 0,20
|
10,2
|
|
6 Расстояние от шейной точки до линии обхватов груди первого и второго сзади
|
А1Д1
|
Впр.з = 17,9
|
17,9
|
|
7 Положение линии талии
|
А1Т1
|
Дт.с. = 40,3
|
40,3
|
|
8 Положение линии бедер
|
Т1Б1
|
0,5Дт.с. = 0,540,3
|
20,15
|
|
Построение контуров спинки и переда
|
|
9 Повышение основания горловины спинки
|
А1А
|
0,41,0
|
0,5
|
|
10 Ширина горловины спинки
|
Аа
|
0,5dш + Пгс = 0,511,5 + 1,4
|
7,15
|
|
11 Высота горловины спинки
|
аа1
|
0,35Аа = 0,357,15
|
2,5
|
|
12 Линия горловины спинки
|
Аа1
|
плавная лекальная кривая
|
|
|
13 Положение плечевой точки спинки (точки П)
|
а1П
Т1П
|
Шп = 13,3
Впк – Пвпк = 43,6 – 1,1
|
13,3
42,5
|
|
14 Направляющая плечевого среза
|
а1П
|
|
|
|
15 Радиус вспомогательной дуги
|
RД3П1
|
Дуга вправо
|
|
|
16 Длина плечевого среза спинки
|
а1П1
|
Шп + Ппос =13,3 +1,5
|
14,8
|
|
17 Длина спинки изделия
|
АН1
|
По модели
|
110,0
|
|
18 Вспомогательная точка на вертикали, проходящей через центр грудных желез
|
Н6
|
Пересечение Н1Н2 с вертикалью 6-6
|
|
|
19 Ширина горловины переда
|
А2В0
|
Аа + 0,3 = 7,15 +0,3
|
7,45
|
|
20 Вспомогательная вертикаль через точку В0
|
|
|
|
|
21 Положение центра груди на вертикали, проходящей через центр грудных желез
|
Т6Г
|
Дтп – Вг = 52,9 – 35,5
|
17,4
|
|
22 Радиус вспомогательной дуги для нахождения уровня вершины горловины переда
|
RГВ
|
ГВ = Вг –Аа1 = 35,5 – 7,8
|
27,7
|
|
23 Вершина горловины переда
|
т.В
|
|
|
|
24 Глубина горловины переда
|
В2В21
|
А0В0 + (0,71,0) =
= 7,45+ 0,7
|
8,15
|
|
|
|
|
|
|
25 Положение вспомогательной точки О2 для оформления горловины переда
|
RВО2
RВ2О2
|
ВО2 = В2В21
В2О2 = В2В21
|
8,15
8,15
|
|
26 Линия горловины переда
|
ВВ21
|
Часть дуги с центром в точке О2; RО2В21
|
|
|
27 Угол наклона плечевого среза спинки
|
|
по чертежу
|
|
|
28 Вспомогательная горизонталь
|
В2В
|
влево
|
|
|
29 Наклон плечевого среза переда
|
1
|
1 = = …
|
|
|
30 Направляющая плечевого среза переда
|
ВП2
|
ВП2 = Шп= 13,3
|
13,3
|
|
31 Радиус вспомогательной дуги из точки В
|
RВП2
|
Дуга вниз
|
|
|
32 Корректировка положения плечевого среза переда при закрытой вытачке
|
П2П21
|
0
|
0
|
|
33 Линия плечевого среза переда при закрытой вытачке
|
ВП2 (ВП21)
|
|
|
|
34 Положение вспомогательной точки
|
т. в
|
пересечение вертикали 6 с линией ВП2 (ВП21)
|
|
|
35 Правая сторона нагрудной вытачки
|
вГ
|
|
|
|
36 Уровень раствора нагрудной вытачки переда
|
ГГ1
|
Вг – Впр.п = 35,5 – 25,2
|
10,3
|
|
37 Вспомогательная дуга из точки Г
|
RГГ1
|
дуга влево
|
10,3
|
|
38 Величина раствора нагрудной вытачки
|
Г1Г2
|
Сг2– Сг1 –П = 50,4 –
– 45,9 – 0,5
|
4,0
|
|
39 Направляющая левой стороны вытачки
|
ГГ2
|
прямая вверх
|
|
|
40 Левая сторона нагрудной вытачки41 Положение плечевой точки переда при раскрытой нагрудной вытачке42.Участок плечевого среза переда при раскрытой нагрудной вытачке
43 Положение линии глубины проймы
44 Вспомогательные точки для оформления проймы
45 Радиус вспомогательной дуги из точки О для оформления нижнего участка проймы спинки
46 Точка касания дуги нижнего участка проймы спинки с вертикалью, ограничивающей ширину проймы
47 Нижний участок проймы спинки
48 Радиус вспомогательной дуги из точки О1 для оформления нижнего участка проймы переда
49 Точка касания дуги нижнего участка проймы переда с вертикалью, ограничивающей ширину проймы
50 Нижний участок проймы переда
51 Верхний участок проймы спинки
|
Гв1
ГП3
в1П3
в1П3
А3Р3
Р
О
О1
RОР
К3
К3Р
RО1Р
К4
К4Р
П1К3
|
Гв1 = Гв
RГП3 = ГП2(ГП21)
Rв1П3 = вП2 (вП21)
в1П3 = вП2 (вП21)
Впр.з + Ппр = 17,9 + 4,2
Р3Р = 0,6Р3Р4= 0,69,75
РО = Р3Р
РО1 = Р4Р =0,4Р3Р4 = 0,49,75
ОР = РО
Дуга из точки О
О1Р = Р О1
Дуга из точки О1
Плавная лекальная кривая
|
22,1
5,85
5,85
3,9
5,85
3,9
|
|
52 Положение вспомогательных точек для оформления верхнего участка проймы переда
|
т.1
т.2
|
К41 = 1 П
1-2 = 1,0 1,4
|
К
1,2
|
|
53 Верхний участок проймы переда
|
К42П3
|
Плавная лекальная кривая
|
|
|
54 Положение вспомогательной точки на проймы
|
Д31
|
Пересечение линии проймы с горизонталью Д - Д
|
|
|
55 Положение боковых срезов на линии глубины проймы
|
Р3Р7
|
0,5Р3Р4 = 0,59,75
|
4,85
|
|
56 Вершина боковых срезов спинки и переда на линии проймы
|
М7
|
Пересечение вертикали из точки Р7 с линией проймы
|
|
|
57 Суммарная величина расширения изделия по линии бедер
|
Рб
|
(Сб + Побщ.б + Птп) –
– (Сг3 + Плш + Побщ.г +
+ Птп) = (52,0+1,0+0) –
– (48,0+1,0+0+0)
|
4,0
|
|
58 Положение боковых срезов переда и спинки на линии бедер
|
Б7Б71
Б7Б72
|
Б7Б71 = Б7Б72 = 0,5Рб =
= 0,54,0
|
2,0
|
|
59 Нижний участок бокового среза спинки
|
Т7Б71Н71
|
|
|
|
60 Нижний участок бокового среза переда
|
Т7Б72Н72
|
|
|
|
Построение модельной конструкции платья полуприлегающего силуэта с вытачками по линии талии
|
|
61 Суммарный раствор вытачек по линии талии
|
В
|
(Сг3+ Плш + Побщ.г+ Птп)-
- (Ст + Побщ.т + Птп) =
= (48,0 + 1,0 + 0 + 0) –
– (38,0+5,0+0)
|
6,0
|
|
62 Распределение суммарного раствора вытачек по линии талии:- на спинке- на переде- на участке боковых срезов
|
Т52Т53
Т62Т63
Т72Т73
|
Рв.сВ = 0,36,0Рв.пВ = 0,256,0Рв.б В = 0,456,0
|
1,8
1,5
2,7
|
|
63 Положение вытачки спинки
|
Т1Т51
|
0,4(А1А3+ Р3Р7)+0,2Птп== 0,4(18,3 +4,85)+0,20
|
|
9,3
|
|
64 Положение вытачки на переде
|
Т6Т
|
05,0
|
2,0
|
|
65 Длина вытачки спинки
|
Т51в2
Т51в3
|
По модели
То же
|
13,5
13,5
|
|
66 Длина вытачки переда
|
Тв4
Тв5
|
То же
То же
|
13,0
9,0
|
|
67 Линия бокового среза спинки
|
|
М7Т73Б71Н71(Н73)
|
|
|
68 Линия бокового среза переда
|
|
М7Т72Б72Н72(Н74)
|
|
|
69 Перевод нагрудной вытачки в боковой срез переда
|
М7М71
|
|
4,0
|
|
70 Уменьшение длины нагрудной вытачки
|
ГГ11
|
0,15М71Г
|
….
|
|
Построение сетки размеров рукава
|
|
71 Высота оката рукава
|
Р1О1
|
Р1О1 = 14,5
|
14,5
|
|
72 Положение вспомогательной горизонтали
|
О1В1
|
0,5Р1О1 = 0,514,5
|
7,25
|
|
73 Положение линии локтя
|
О1Л1
|
Др.лок + Пд.р.лок = 32,0+0,7
|
32,7
|
|
74 Длина рукава
|
О1Н1
|
О1Н1 = Друк = 58,0
|
58,0
|
|
75 Ширина рукава в готовом виде
|
Шр
|
0,5Оп + Пшр + Птп =
= 0,530,3+1,8+0
|
16,8
|
|
76 Ширина передней части рукава
|
Р1Р2
|
Шр – 1,0 = 16,8-1,0
|
15,8
|
|
77 Ширина задней части рукава
|
Р1Р3
|
Шр + 1,0 = 16,8+1,0
|
17,8
|
|
78 Положение вспомогательных вертикальных линий
|
в т. Р4
и т. Р5
|
Р1Р4 = Р1Р5 = 0,5Шр =
= 0,516,8
|
8,4
|
|
Построение контуров рукава без локтевой вытачки
|
|
79 Положение вспомогательных точек для оформления оката рукава
|
В41
В51
|
В4В41В5В51
|
1,2
2,0
|
|
80 Вспомогательные отрезки
|
Р2В41
В41О1
О1В51
В51Р3
|
Прямые, соединяющие найденные точки
|
|
|
|
|
|
|
|
81 Вспомогательные опорные точки для оформления оката рукава
|
в1
в3
в5
в7
в2
в4
в6
в8
|
В4в1 = в1Р2
О1в3 = в3В41
О1в5 = в5В51
В51в7 = в7Р3
в1в2 = 1,8
в3в4 = 1,9
в5в6 = 1,3
в7в8 = 1,3
|
1,81,91,31,3
|
|
82 Линия оката рукава
|
|
Плавная лекальная кривая через точки Р2, в2, В41, в4, О1, в6 , В51,в8, Р3
|
|
|
83 Ширина рукава внизу
|
Шр.н
|
0,5Озап + Пзап + Птп = =0,516,5+1,8+0
|
10,05
|
|
84 Ширина передней части рукава внизу
|
Н1Н2
|
1,2Шр.н = 1,210,05
|
12,1
|
|
|
|
|
|
|
85 Ширина задней части рукава внизу
|
Н1Н3
|
0,8Шр.н = 0,810,05
|
8,0
|
|
86 Направляющие внутренних отрезков рукава
|
Р2Н2
Р3Н3
|
|
|
|
87 Вспомогательные точки на уровне линии локтя для оформления внутренних срезов
|
Л2
Л3
Л21
Л31
|
Пересечение Р2Н2 и Р3Н3с линией локтяЛ2Л21= 00,5
Л3Л31 = 1,01,5
|
0,51,5
|
|
88 Линия внутреннего переднего среза рукава
|
Р2Л21Н2
|
Лекальная кривая
|
|
|
89 Линия внутреннего заднего среза рукава
|
Р3Л31Н3
|
Лекальная кривая
|
|
|
90 Вспомогательные точки для построения линии низа
|
Н4
Н41
Н31
|
Н2Н4 = 0,5Шр.н= 0,510,05Н4Н41= 0,30,7Н3Н31 = 00,5
|
5,00,30,5
|
|
91 Линия низа рукава
|
|
Лекальная кривая через Н2, Н41 и Н31
|
|
ВЫВОДЫ ПО ПРОЕКТУ
В результате проведенной работы, сформулированы требования с соответствием требованиям технического задания к выбору изделия, предназначенного для повседневного назначения:
1. Установление сезонности проектного изделия
2. Условия его эксплуатации
3. Выбор модели с соответствием направления моды
4. Выбор и состав материалов, анализ его защитных функций, гигиенических, эстетических и свойств износостойкости, обеспечение безопасности одежды в эксплуатации, практичность.
5. Найдена гармоничность цветового решения, стилевое единство предметов.
6. Присутствие линий в конструкции и правильное их расположение способствует формообразованию частей, посадке на фигуре, удобство, а декоративность линий – определению не только возраста, но и социального положения, и назначения изделия.
Данное платье имеет доступную цену с учетом действительных затрат на его производство и реальных доходов населения, его смело можно назвать конкурентоспособным и этому способствует:
1. Выбранная ткань –трикотаж, произведен в России, что уже сокращает затраты на импортирование (ввоз). Волокно смесового или натурального происхождения обладает высокими потребительским свойствами .
2. Экономичность конструкции – низкий показатель процента межлекальных потерь – рациональное размещение комплекта лекал на ткани.
3. Снижение трудовых и денежных затрат – высокая точность конструкции, исключающая подгонку и уточнение деталей при сборке узлов и изделия в целом. Минимальное количество узлов и соединений их деталей.
СПИСОК ЛИТЕРАТУРЫ
1. Коблякова Е.Б и др. Конструирование одежды с элементами САПР. М.: Легпромбытиздат, 1988
2. Эксплуатационные свойства материалов для одежды и метод оценки их качества. /Под ред. К.Г. Гущиной. М.: 1984
3. Промышленная технология одежды: Справочник /П.П. Кокеткин и др. М.: Легпромбытиздат, 1988
4. Бузов Б.А. Материаловедение швейного производства. М.: Легкая индустрия, 1986
5. Шершнева Л.П. и др. Конструирование одежды для девочек. М.: РосЗИТЛП, 1997
6. Журналы мод
PAGE \* MERGEFORMAT 1
Выбор моделей и разработка конструкции одежды для одного технологического потока
