Автомат стыковой сварки

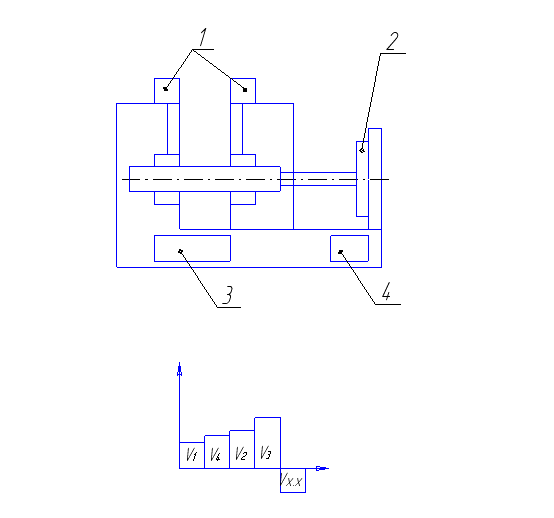

Автомат стыковой сварки.

  1. Привод зажима заготовки
  2. Привод поджима
  3. Привод механизма установки и снятия заготовки
  4. Гидростанция

Министерство Образования РФ

Томский политехнический университет

Кафедра: АРМ

Расчётно-пояснительная записка

к курсовому проекту по дисциплине

«Гидро-и пневмо-приводы »

Выполнил: ст. гр 4А01 Чудинов Е.Н.

Принял:

Воронько И.В.

Томск - 2003

Содержание

Исходные данные

1.Привод зажима заготовки

2.Привод поджима

3.Привод механизма установки и снятия заготовки

4.Выбор насосной станции

5.Подбор регулирующей аппаратуры

6.Расчет трубопровод

7.Расчет потерь

8.Расчет регулировочной и механической характеристик

9.Схема гидропривода

Список литературы

Исходные данные:

Привод зажима заготовки: V1=5 см/с

V2=6,3 см/с

V3=1,6 см/с

V4=12,5 см/с

Рmax=800 кг

Рmin=25 кг

Привод поджима: Рmax=250 кг; Рхх=50 кг; V=0,8 см/с;

Привод механизма установки и снятия заготовки:

Р=200 кг; Vmax=10 см/с; Vmin=1 см/с;

Длина магистрали:

Последовательность работы: 3-1-2-3-1-2-…

1. Привод зажима заготовки.

Площадь поршня:

Принимаем рабочее давление:

Выбираем гидроцилиндр: ГЦП 50х32х250 по ТУ2-022105.004 - 88

2. Привод поджима

Площадь поршня:

Принимаем рабочее давление:

Выбираем гидроцилиндр: 712 40x20x500 по ОСТ2 Г25-1 - 86

;

3. Привод механизма установки и снятия заготовки

Площадь поршня:

Принимаем рабочее давление:

Выбираем гидроцилиндр: 812 40x20x450 по ОСТ2 Г25-1 - 86

4.Выбор насосной станции.

Выбираем насосную станцию типа 2БМПГ48-84-УХЛ 4Г49-33

[1, с.392]

2

Б

М

П

Г48-8

4

УХЛ

5Г12-32М

4А112МВ6

4Г49-33

2 – исполнение по высоте гидрошкафа;

Б – с теплообменником, исполнение по способу охлаждения;

М – один агрегат за щитом, исполнение по количеству и расположению насосных агрегатов;

П – правое, расположение насосного агрегата;

Г48-8 – обозначение насосной установки;

4 – 160л., исполнение по вместимости бака;

УХЛ – климатическое исполнение по ГОСТ15150-69;

5Г12-32М – тип комплектующего насоса;

4А112МВ6– тип электродвигателя;

4Г49-33 – номер насосного агрегата.

5.Подбор регулирующей аппаратуры

Редукционные клапаны (5 шт.) ПГ52-2, [1, с.120];

ПГ52

2

УХЛ

4

Исполнение по давлению,20мПа;

ПГ52 – обозначение по классификации станкостроения;

2 – исполнение по условному проходу 10 мм

УХЛ – климатическое исполнение для районов с умеренным и холодным климатом;

4 – категория размещения;

Дроссели (7 шт.) ДР-12, [1, с.141];

Расход – максимальный 40 л/мин;

Рабочее давление номинальное 25 МПа;

Условный диаметр прохода - 12 мм;

Гидрораспределитель (12 шт.) тип ВЕ10-573, [1, с.77];

Условный диаметр прохода-10 мм;

Расход масла номинальный 20-32 л/мин;

Давление номинальное 32 мПа;

Управление электромагнитное;

Трехпозиционный распределитель(3 шт.) ВЕ10-44-41/Г-24Н, [1, с.77];

В

Е

10

34

41/

ОФ

Г-24

Н

В – гидрораспределитель золотниковый;

Е – управление электромагнитное;

10 – диаметр условного прохода 10 мм;

44 – исполнение по гидросхеме;

41 – номер конструкции, 41/ --//-- ВЕ10 и ВН10;

Г-24 – вид тока (постоянный, напряжение 24 В);

Н – наличие кнопки (электромагнит или пневмоголовка с управлением от кнопки);

. Обратный клапан Г51-32, (6 шт.) [1, с.109];

Условный диаметр прохода – 10мм

Расход масла номинальный-32л/мин

Номинальное давление – 20МПа

Перепад давления при номинальном потоке не более –0,25[МПа]

Утечка масла –0,08 см3 /мин

Масса – 1,2 [кг]

6. Расчет трубопровода
