Проектирование локальной вычислительной сети ОАО ОСВ Стекловолокно

Федеральное агентство по образованию

Государственное образовательное учреждение высшего профессионального образования

Ивановский государственный энергетический Университет имени В.И. Ленина

Кафедра информационных технологий

КУРСОВОЙ ПРОЕКТ

по дисциплине «Технические средства и сети»

на тему:

«Проектирование локальной вычислительной сети ОАО “ОСВ Стекловолокно”»

Выполнила студентка 3-го курса группы 45

__________Жидкова Т.П.

Руководитель_________к.т.н. доц. Мурин А.В.

Иваново 2009

ГОУ ВПО «Ивановский государственный энергетический Университет имени В.И. Ленина»

УТВЕРЖДАЮ

Зав. кафедрой ИТ

А.А. Белов

ЗАДАНИЕ

на курсовой проект «Проектирование локальной вычислительной сети»

по дисциплине «Технические средства и сети»

Студентки___________Жидковой Татьяны Павловны______________________

Тема __________«Проектирование локальной вычислительной сети_________

________________ОАО “ОСВ Стекловолокно”»_____________________

Исходные данные:

Срок сдачи проекта: не позднее 15 дней до окончания семестра.

Состав проекта

1. Проектные документы

1.1. Пояснительная записка

1.2. Чертеж ЛВС

2. Этапы курсового проектирования

2.1. Описание организации

2.2. Формирование требований к ЛСВ

2.3. Разработка примерной графической модели сети

2.4. Выбор проектных решений по структуре сети

2.5. Выбор сетевых технических средств

2.6. Выбор программных средств

2.7. Разработка системы адресации

2.8. Расчет ориентировочной стоимости сети

2.9. Оформление пояснительной записки и чертежа структуры сети

Руководитель проекта (А.В. Мурин)

Реферат

Данная курсовая работа посвящена проектированию локальной вычислительной сети в условиях организации ОАО «ОСВ Стекловолокно» компании Owens Corning.

Общий объем пояснительной записки составляет 52 страницы, содержит 27 иллюстраций и 18 таблиц. Количество использованных источников - 8.

Целью работой является закрепление знаний о компьютерных сетях и сетевом оборудовании, получение навыков проектирования локальной сети организации в соответствии с ее потребностями.

Во время работы широко использовались ресурсы Internet.

Результатом данной работы является примерная перечень и стоимость необходимого сетевого оборудования для создания современной локальной вычислительной сети организации: всего на сетевое оборудование и соединяющие кабели понадобится 947 161 руб.

Содержание

Перечень сокращений и условных обозначений	5
Введение	6
1. Описание организации	7
1.1. Об организации	7
1.2. Организационная структура	8
1.3. Функциональная структура	10
1.4. Информационная структура	13
1.5. Внешние информационные взаимодействия	15
1.6. Техническая оснащенность	15
1.7. Потребность в ЛВС	16
2. Выбор проектных решений по структуре ЛВС	17
2.1. Исходные данные	17
2.2. Топология сети	17
2.3. Сетевая технология	18
2.4. Среда передачи	18
2.5. Сетевое оборудование	20
3. Выбор сетевых устройств	22
3.1. Серверы	23
3.1.1. Сервер корпоративных баз данных	23
3.1.2. Файловый сервер	26
3.1.3. Почтовый сервер	28
3.1.4. Интернет сервер	29
3.1.5. Сервер для бухгалтерии	30
3.1.6. Серверная стойка	32
3.2. Соединение сегментов сети	33
3.3. Коммутаторы	34
3.4. Принтеры	37
3.5. Медиаконвертер	41
3.6. Сетевые адаптеры	42
4. Выбор программных средств	43
4.1. Программное обеспечение рабочих станций	43
4.1.1 Операционная система	43
4.1.2. Антивирусная защита	43
4.1.3. Офисные программы	43
4.1.4. Web-браузер	44
4.1.5. Специализированные программы	44
4.2. Программное обеспечение серверов	44
4.2.1. Операционная система	44
4.2.2. Брандмауэр	46
4.2.3. ПО сервера бухгалтерии	47
5. Система адресации для всех участников сети	48
6. Расчет стоимости оборудования и ПО	49
Заключение	50
Список литературы	51
Приложение	52

Перечень сокращений и условных обозначений

CSMA/CD (Carrier Sense Multiple Access with Collision Detection) - множественный доступ с контролем несущей и обнаружением коллизий

NAS (англ. network attached storage) — сетевая система хранения данных

ODT – одномодовое оптоволокно

OWA (англ. outlook web access, веб-доступ «Аутлук») — веб-клиент для доступа к серверу совместной работы Microsoft Exchange

Tower – форм-фактор системных блоков типа «башня»

UTP (Unshielded twisted pair) – незащищенная витая пара

ЛВС – локальная вычислительная сеть

ОАО – открытое акционерное общество

ОС – операционная система

ПК – персональный компьютер

ПО – программное обеспечение

Введение

На данный момент ни одно предприятие или организация не обходится без вычислительных машин. Это связано с переходом к электронному документообороту, с машинными исчислениями и хранением огромных массивов информации в электронном виде. Применение компьютеров приносит большую пользу и чем больше операций можно преобразовать в электронно-вычислительную форму, тем эффективнее становится управление. Но одним увеличением количества компьютеров в организации нельзя ограничиться, необходимо их оптимально соединить. В этом и есть назначение локальных вычислительных сетей.

Компьютерная сеть — система связи компьютеров и/или компьютерного оборудования (серверы, маршрутизаторы и другое оборудование). Для передачи информации, внутри которой, могут быть использованы различные физические явления, как правило — различные виды электрических сигналов или электромагнитного излучения.

Локальная вычислительная сеть (ЛВС, LAN) — компьютерная сеть, покрывающая обычно относительно небольшую территорию или небольшую группу зданий.

В организации, которая будет рассмотрена, уже много лет используются персональные компьютеры. Необходимо спроектировать такую локальную сеть (выбрать необходимое сетевое оборудование и программное обеспечение), чтобы процессы управления в организации увеличили свою эффективность.

1. Описание организации

1.1. Об организации

ОАО «Стекловолокно» это Открытое Акционерное общество по производству стекловолокна и изделий из него. Предприятие самостоятельно функционирует с 1 июля 1943 года, как «Гусевской завод стекловолокна». В апреле 2008 года произошло слияние компаний и ОАО «Стекловолокно» перешло в американскую компанию Owens Corning и стало называться ОАО «ОСВ Стекловолокно».

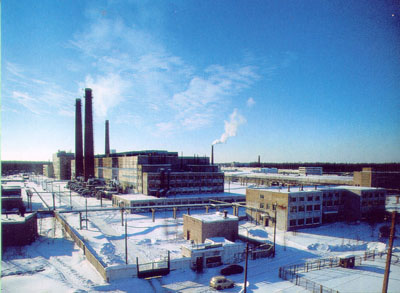

Рис. 1.1. Вид на ОАО «ОСВ Стекловолокно»

Предприятие относится к химической нефтяной промышленности. Общество является юридическим лицом, имеет печать со своим наименованием, фирменный знак, расчетный и иные счета в рублях и иностранной валюте. Юридический адрес: Владимирская область, г.Гусь-Хрустальный, ул.Калинина,16.

ОАО «Стекловолокно» является Российским лидером в производстве стекловолокна. В 1998 году предприятие получило Международный Сертификат Системы Качества ИСО 9001.

ОАО «Стекловолокно» выпускает:

стеклоровинги (однопроцессные и трощеные) от 280 до 4800 тексов, применяемые при производстве стеклопластиковых труб методом намотки, строительных конструкций (балки, фермы, опоры), при прошиве стекло- и минераловатных матов, а также для армирования и упрочнения материалов полученных методом пультрузии (профиль, оконные и дверные блоки и др.); для производства гидростеклоцементной изоляции и стеклонаполненных гранулятов на основе различных смол.
рубленые стеклоровинги (чопсы) длиной 3, 4.5, 6, 12, 18, а также произвольной длины по желанию заказчика, используемые для армирования термопластов (полиамиды, полипропилен, полихлорпропилен и др).
стеклонити (с диаметром волокна от 6 мкм и выше)
стеклоткани различных марок из бесщелочного ("Е") и высокомодульного ("ВМ") стекла, шириной от 70 до 160 см, плотностью от 30 до 850 г/кв.м , с рабочим диапазоном температур от -200 до + 750oС
строительные стеклосетки, широко используемые в строительстве для армирования штукатурки, теплоизоляции стен.

Рис. 1.2. Продукция предприятия

Вот уже более 60-ти лет предприятие выпускает стекловолокно и изделия на его основе. Стекловолокнистые материалы, обладая ценными свойствами – негорючестью, стойкостью к коррозии, высокой прочностью при растяжении, сравнительной малой плотностью, прекрасными оптическими электро-, тепло- и звукоизоляционными свойствами, стойкостью к биологическому воздействию – находят все большее и разнообразное применение в различных областях. ОАО «Стекловолокно» является ведущим предприятием по производству тканей для обшива теплоизоляционных матов, применяемых при изоляции теплового оборудования ТЭЦ.

1.2. Организационная структура

Структура ОАО «Стекловолокно» показана на рисунках 3(краткая) и 4 (полная).

Рис. 1.3. Краткая организационная структура ОАО «Стекловолокно»

Рис. 1.4. Полная структура ОАО «Стекловолокно»

1.3. Функциональная структура

Функции организации можно отобразить при помощи следующей функциональной декомпозиции:

F0 – Обеспечение потребителей изделиями из стекловолокна

F1 – Производственные процессы

F11 –Производство стекловолокна

F111 – Обеспечение производства

F1111 – Закупка сырья

F1112 – Закупка энергии

F1113 – Закупка технической базы

F1114 – Создание технологий производства

F1115 – Закупка технологий производства

F112 – Процесс создания стекловолокна

F1121 – Вытяжка стекловолокна

F1122 – Создание изделий из стекловолокна

F1123 – Упаковка готовой продукции

F113 – Контроль продукции

F1131 – Контроль качества готовой продукции

F1132 – Учет брака

F1133 – Контроль качества закупаемого сырья и изделий

F12 – Сбыт продукции

F121 – Обеспечение реализации продукции

F1211 – Изучение рынка сбыта

F1212 – Организация рекламы

F1213 – Планирование ассортимента продукции

F122 – Складирование готовой продукции

F1221 – Организация работы складов

F1222 – Разработка нормативов запасов

F1223 – Автоматизация транспортно-складских операций

F123 – Работа с заказчиками

F1231 – Оформление договоров на сбыт

F1232 – Оформление различной отгрузочной документации

F1233 – Поставка продукции

F2 –Управление предприятием

F21 – Управление персоналом

F211 – Обеспечение кадрами

F2111 – Планирование комплектования предприятия кадрами

F2112 – Подбор кадров

F2113 – Оформление приема, увольнения и перевода работников

F2114 – Учет личного состава

F2115 – Инструктаж

F2116 – Повышение квалификаций работников

F212 – Управление заработной платой

F2121 – Нормирование заработной платы

F2122 – Премирование работников

F2123 – Начисление заработной платы

F213 – Организация труда

F2131 – Нормирование затрат труда

F2132 – Предложения по улучшению рабочего времени

F2133 – Выявление причин потерь рабочего времени

F2134 – Мотивация

F22 – Управление финансами

F221 – Организация учета финансово-хозяйственной деятельности предприятия

F2211 – Учет основных фондов

F2212 – Учет оборотного капитала

F2213 – Бухгалтерский учет

F222 – Взаимоотношения с внешними финансовыми органами

F2221 – Оформление кредитов, ссуд и денежных средств извне

F2222 – Выполнение финансовых обязательств перед кредиторами

F23 – Планирование работы предприятия

F231 – Стратегическое планирование

F2311 – Составление планов по производству

F2312 – Составление планов по капитальному строительству

F232 – Тактическое планирование

F2321 – Технико-экономическое планирование работы производственных подразделений

F2322 – Создание финансовых планов на периоды

F24 – Поддерживающие процессы

F241 – Обеспечение безопасности

F2411 – Охрана объекта

F2412 – Обеспечение безопасности труда

F2413 – Охрана коммерческой тайны

F242 – Юридическое обеспечение

F2421 – Проверка документов на юридическую правильность

F2422 – Лицензирование деятельности

F2423 – Защита стороны при правовых конфликтах

F243 – Энергетическая и механическая поддержка

F2431 – Капитальный ремонт оборудования

F2432 – Планово-предупредительный ремонт

F2433 – Текущий ремонт

Рис. 1.5. Декомпозиция функций организации

1.4. Информационная структура

Потоки информации между отделами насыщены и разнообразны. Все они прописаны в общих положениях каждого отдела.

Так, например, отдел кадров обменивается информацией с другими отделами следующей информацией, представленной в таблице 1.

Таблица 1.1

Информационные потоки между отделом кадров с другими подразделениями организации

1	2	3	4	5	6
		Получает от подразделения, указанного в графе 2	Представляет подразделению, указанному в графе 2
		Наименование документа	Срок получения информации	Наименование документа	Срок представле-ния информации
1	Производ-ственные цеха ОАО	Предложения по проектам штатных расписаний	По мере пересмотра	Ежемесячный план по труду	До 1 числа следующего за отчетным периодом
		Предложения по совершенствованию организации и оплаты труда	По мере пересмотра	Штатные расписания рабочих и специалистов	До 20 января следующего за отчетным года и по мере пересмотра
		Справки о средней заработной плате рабочих основных профессий	Ежемесячно до 15 числа	Положения и приказы о премировании	По мере пересмотра
		Справки о выполнении показателей премирования	Ежемесячно до 10 числа	Утвержденные нормы выработки и зоны обслуживания	По мере пересмотра
		Заявки на рабочих и специалистов	По мере необходи-мости	Приказы об изменении форм организации и оплаты труда	По мере издания и утверждения
		Характеристики на работников, представляемых к поощрению и награждению	По мере необходи-мости	Приказы и распоряжения по труду и оплате	По мере издания
		Материалы на нарушителей трудовой дисциплины и правил внутреннего распорядка	По мере необходи-мости	Копии приказов по приему, увольнению и перемещению работников	По мере издания
		Графики отпусков работников подразделений	Не позднее 15 декабря текущего года	Копии приказов по вопросам трудовой дисциплины	По мере издания
1	2	3	4	5	6
		Другие сведения и справки, необходи-мые для выполнения возложенных на отдел обязанностей	По требованию ОТР	Приказы по обучению персонала	По мере издания
2.	Производ-ственно-техничес-кий отдел	Плановые нормы производительности оборудования	По мере утверждения и по требованию ОТР	Положения о премировании, приказы по оплате	По мере издания
		Приказы и программы оргтехмероприятий	По мере издания	Сведения, необходимые для работы ПТО	По требованию
3.	Сектор финансового планирова-ния	План производства продукции по ассортиментам	Ежемесячно до 25 числа текущего месяца	Расчет численности и фонда оплаты труда по профессиям и структурным подразделениям	В сроки и по требованию СФП
		Итоги работы цехов за отчетный месяц	Ежемесячно до 10 числа следующего за отчетным месяца	Справки и приказы по изменению структуры предприятия и наименованию цехов	В сроки и по требованию СФП
4.	Юрискон-сульт	Завизированные проекты приказов, распоряжений и др. документов право-вого характера и замечания и предложения по несоответствию отдельных документов законодательству, если это уместно	Оперативно и по мере подготовки проектов приказов	Проекты приказов, распоряжений и других документов для проверки их требованиям законодательства и визирования	По мере подготовки приказов и документов
5.	Отдел охраны труда и техники безопас-ности	Справки и данные об условиях труда и наличии вредных факторов в производстве	При составле-нии статотчет-ности и по требованию ОТР	Данные о численности работников, занятых на работах с вредными условиями труда	При составлении статотчетности и по запросу ООТиТБ

1.5. Внешние информационные взаимодействия

Организация обменивается информацией со следующими внешними объектами:

С Банком по поводу перечисления заработной платы, оформления кредитов на производственные нужды;
Со страховыми компаниями;
С различными социальными организациями, в том числе с Пенсионным Фондом и Центром занятости населения;
С Налоговой инспекцией;
С Аудиторскими компаниями;
Со строительскими организациями;
С партнерами по бизнесу;
Со сторонними специалистами;
и т.д.

1.6. Техническая оснащенность

ОАО «ОСВ Стекловолокно» так же как и остальные предприятия компании Owens Corning использует оригинальные компьютеры фирмы DELL. На каждый компьютер устанавливается операционная система Windows XP Professional Serves Pack 2, а так же пакет программ Microsoft Office 2003 с пакетом MUI, затем устанавливаются специализированные программы, необходимые для работы персонала. В каждом отделе имеются все необходимые средства оргтехники: принтеры, сканеры, копировальные аппараты, факсы. В отделе проектирования есть плоттер. Практически все компьютеры имеют источники бесперебойного питания.

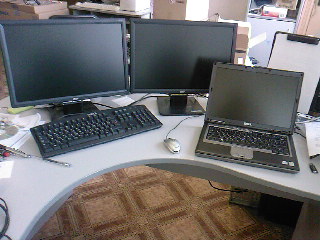

Рис. 1.6. Рабочее место системного администратора

1.7. Потребность в ЛВС

Организация имеет следующие потребности, которые бы решала ЛВС:

U0 – потребность в компьютерной сети

U1 – коммуникационная потребность

U11– потребность в электронной почте для связи со специалистами

U12 – потребность в средствах быстрой связи между работниками разных отделов

U2 – информационная потребность

U21– потребность в средствах общего доступа для обмена документами

U22 – потребность в доступе к мировым информационным ресурсам, в том числе к Интернет

U23– потребность в доступе к нормативным документам

U24 – потребность в средствах массовой рассылки информации всем сотрудникам предприятия

U3 – потребность в специализированных программах, обрабатывающих данные

U31 – потребность в средствах, необходимых для оформления документов

U32 – потребность в средствах расчета и анализа данных

U4 – потребность в технических средствах ввода-вывода и хранения информации в сети

U41 – потребность в средствах ввода и вывода информации

U42– потребность в средствах хранения массивов данных

Рис. 1.7. Декомпозиция потребностей организации, решаемых ЛВС

Пусть необходимо спроектировать локальную сеть, которая бы объединяла отдел бухгалтерии, еще 3 отдела: кадров, финансового планирования и информационных технологий, а так же был подключен руководитель организации.

2. Выбор проектных решений по структуре ЛВС

2.1. Исходные данные

Проектируемая ЛВС организации будет состоять из 5 сегментов:

Бухгалтерия содержит: сервер бухгалтерии, ПК главного бухгалтера, 3 рабочих места и принтер (расстояние до роутера 500 м)
Отдел кадров: ПК начальника отдела, 6 рабочих мест и принтер (расстояние до роутера 100 м)
Отдел финансового планирования: ПК начальника отдела, 8 рабочих мест и принтер (расстояние до роутера 80м)
Отдел информационных технологий: ПК системного администратора, 4 рабочих места и принтер (расстояние до роутера 10 м)
Сегмент общедоступных серверов (расстояние до роутера 15 м)

А так же напрямую к роутеру должен быть подключен руководитель организации (расстояние до роутера 40 м).

2.2. Топология сети

При построении ЛВС организации будем использовать древовидную структуру на основе топологии звезда. Это одна из наиболее распространенных топологий, поскольку проста в обслуживании.

Достоинства топологии:

выход из строя одной рабочей станции не отражается на работе всей сети в целом;
хорошая масштабируемость сети;
лёгкий поиск неисправностей и обрывов в сети;
высокая производительность сети (при условии правильного проектирования);
гибкие возможности администрирования.

Недостатки топологии:

выход из строя центрального концентратора обернётся неработоспособностью сети (или сегмента сети) в целом;
для прокладки сети зачастую требуется больше кабеля, чем для большинства других топологий;
конечное число рабочих станций в сети (или сегменте сети) ограничено количеством портов в центральном концентраторе.

Эта топология выбрана в связи с тем, что является наиболее быстродействующей. С точки зрения надежности она не является наилучшим решением, так как выход их строя центрального узла приводит к остановке всей сети, но в то же время проще найти неисправность.

Абоненты каждого сегмента сети будут подключены к соответствующему коммутатору (Switch). А связывать в единую сеть эти сегменты будет управляемый коммутатор – центральный элемент сети.

2.3. Сетевая технология

Сетевая технология – это набор стандартов, определяющий минимальный состав программно-аппаратных средств, достаточный для организации взаимодействия компьютеров в сети. Как правило, сетевая технология определяет топологию сети, а также протокол канального уровня (формат кадра, порядок обмена кадрами, MTU).

В настоящее время существует большое количество сетевых, но наиболее популярная в настоящее время технология – это технология локальных сетей Ethernet. Эта популярность обеспечивается простыми, надежными и недорогими технологиями.

Будем использовать более быструю технологию – Fast Ethernet/IEEE802.3u, которая позволяет осуществлять передачу данных по сети со скоростью до 100 Мбит/с, в отличие от обычного Ethernet (10 Мбит/с).

Стандарт определяет три типа сегментов, отличающихся типами среды передачи:

100BASE-T4 (счетверенная витая пара);
100BASE-TX (сдвоенная витая пара);
100BASE-FX (оптоволоконный кабель).

Таким образом, эта сетевая технология имеет необходимые модификации, чтобы удовлетворить требования по длине кабелей до сегментов. Так, самое больше расстояние от маршрутизатора до коммутатора имеет сегмент бухгалтерии – 500 м. Поэтому для соединения с этим сегментов будем использовать среду передачи 100BASE-FX, которая поддерживает передачу на расстояние до нескольких км в полнодуплексном режиме при использовании одномодового оптоволокна (ODT). Расстояние до остальных сегментов не превышает 100 м, поэтому для них будем использовать 100BASE-TX.

Так же эта технология определяет метод доступа - CSMA/CD (Carrier Sense Multiple Access with Collision Detection) - множественный доступ с контролем несущей и обнаружением коллизий. Обнаружение коллизий используется для улучшения производительности CSMA с помощью прерывания передачи сразу после обнаружения коллизии и снижения вероятности второй коллизии во время повторной передачи.

2.4. Среда передачи

Средой передачи информации называются те линии связи (или каналы связи), по которым производится обмен информацией между компьютерами.

Для сегментов сети, расстояние которых до роутера не превышает 100 м, будем использовать стандарт 100BASE-TX.

Схема объединения компьютеров в сеть 100BASE-TX показана на рисунке 2.1 и практически ничем не отличается от схемы по стандарту 10BASE-T . Однако, в этом случае необходимо применение кабелей с неэкранированными витыми парами (UTP) категории 5 или выше, что связано с требуемой пропускной способностью кабеля.

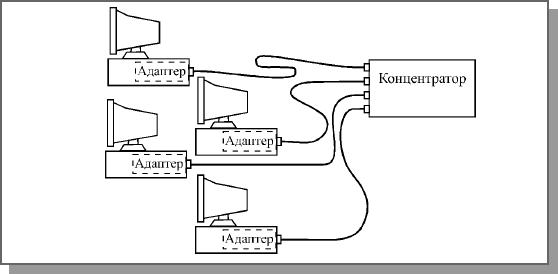

Рис. 2.1. Схема объединения компьютеров по стандарту 100BASE-TX

Кабель категории 5 (см. рис. 2.2) – в настоящее время самый совершенный кабель, рассчитанный на передачу данных в полосе частот до 100 МГц. Состоит из витых пар, имеющих не менее 27 витков на метр длины. Кабель тестируется на все параметры и имеет волновое сопротивление 100 Ом.

Рис. 2.2. Витая пара UTP, 5 категория

Кабеля оснащены разъемами RJ-45 (см. рис. 2.3), которые похожи на увеличенный телефонный разъем. С помощью обжимных инструментов RJ-45 обжимается в соответствии с цветовой схемой расположения проводников по стандарту T568B. Схема разводки проводов кабеля показана на рис. 2.4.

Рис. 2.3. Разъем RJ-45

Рис. 2.4. Схема разводки проводов кабеля

Назначение контактов разъема представлено в таблице 2.1.

Таблица 2.1

Назначение контактов разъёма MDI/MDI-X (TIA/EIA-568-B/A) кабеля UTP 100Base-TX

Контакт	Сигнал	Цвет
		MDI (TIA/EIA-568-B)
1	Передача +	Белый/оранжевый
2	Передача -	Оранжевый
3	Приём +	Белый/зелёный
4	Не используется	Синий
5	Не используется	Белый/синий
6	Приём -	Зелёный
7	Не используется	Белый/коричневый
8	Не используется	Коричневый

В качестве передающей среды для линии, соединяющей роутер с коммутатором бухгалтерии, будем использовать оптоволоконный кабель по стандарту 100BASE-FX.

100BASE-FX — вариант Fast Ethernet с использованием оптоволоконного кабеля. В данном стандарте используется длинноволновая часть спектра (1300 нм) передаваемая по двум жилам, одна для приёма (RX) и одна для передачи (TX). Длина сегмента сети может достигать нескольких км в полнодуплексном режиме (с гарантией обнаружения коллизий) при использовании одномодового оптоволокна.

Оптоволоконный (он же волоконно-оптический) кабель – это такой тип кабеля, по которому информация передается не электрическим сигналом, а световым. Главный его элемент – это прозрачное стекловолокно, по которому свет проходит на огромные расстояния (до десятков километров) с незначительным ослаблением.

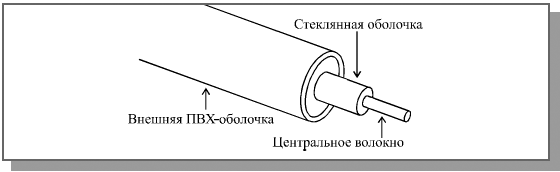

Рис. 2.5. Структура оптоволоконного кабеля

Оптоволокно будет использоваться только в одном участке – это 500 м от роутера до коммутатора бухгалтерии. Поэтому необходимы медиаконверторы которые бы преобразовывали из электрический сигнал стандарта 100BASE-TX в оптический стандарта 100BASE-FX на выходе из центрального коммутатора и обратно перед входом в коммутатор, который стоит в бухгалтерии.

2.5. Сетевое оборудование

На рис. 2.6. и в приложении 1 представлена графическая модель ЛВС с указанием необходимого сетевого оборудования.

Рис. 2.6. Графическая модель ЛСВ организации

Необходимо следующее сетевое оборудование:

1. Устройство соединения сегментов сети (Router) – 1 шт.— сетевое устройство, на основании информации о топологии сети и определённых правил принимающее решения о пересылке пакетов сетевого уровня (уровень 3 модели OSI) между различными сегментами сети. Должен быть порт для 100BASE-FX

2. Сетевые коммутаторы или свитчи (Switch) - 5 шт. — устройство, предназначенное для соединения нескольких узлов компьютерной сети в пределах одного сегмента. В отличие от концентратора, который распространяет трафик от одного подключенного устройства ко всем остальным, коммутатор передаёт данные только непосредственно получателю, исключение составляет широковещательный трафик всем узлам сети. Это повышает производительность и безопасность сети, избавляя остальные сегменты сети от необходимости (и возможности) обрабатывать данные, которые им не предназначались.

3. Серверы (server) - 5 шт. — аппаратное обеспечение, выделенное и/или специализированное для выполнения на нем сервисного программного обеспечения без непосредственного участия человека.

4. Принтеры (в т.ч. многофункциональные устройства) (Printer) – 9 шт. - устройство печати цифровой информации на твёрдый носитель, обычно на бумагу. Относится к терминальным устройствам компьютера. Общедоступные устройства должны иметь встроенные принт-серверы.

5. Медиаконвертеры (MKa и MKb)– 1 пара – устройство, которое используется в сети для преобразования оптической среды в электрическую и наоборот.

6. Сетевые адаптеры (сетевые карты) на рабочие компьютеры — периферийные устройства, позволяющие компьютеру взаимодействовать с другими устройствами сети. Предположим, что они присутствовали в базовой комплектации закупленных ранее рабочих станций.

3. Выбор сетевых устройств

Политика компании Овенс Корнинг, в которую входит ОАО «ОСВ Стекловолокно», предполагает использование оригинальных компьютеров, в том числе и серверов, фирмы DELL.

Компания Dell является одним из ведущих мировых производителей компьютерной техники, поставщиком решений и услуг в сфере информационных технологий. Пользователи ценят компанию Dell за высокое качество продукции, лучшее ценовое предложение, гибкую производственную политику, экономичность и наивысшую в отрасли скорость производства заказных решений. Продукты Dell отличаются высокой эффективностью и надежностью, а также имеют возможность интеграции дополнительных функций в соответствии с потребностями заказчиков (Custom Factory Integration). Данная услуга позволяет осуществлять предварительную настройку типовых решений Dell под задачи конкретной компании, в том числе снабжать их дополнительными опциями, осуществлять предварительную установку и настройку компьютерного программного обеспечения и приложений, что существенно облегчает процесс их внедрения.

Сервисный центр находится в Москве, Дмитровское ш., д. 9, корп. Б.

Не смотря на то, что центр находится далеко от организации (около 250 км), выбор этой компании оправдывается надежностью ее продукции.

Сетевое оборудование выбирается на основе продукции фирмы D-Link. D-Link предлагает законченные сетевые и коммуникационные решения для построения "цифрового дома", предприятий малого и среднего бизнеса, сетей масштаба рабочих групп и предприятий и провайдеров услуг Интернет. Кроме этого, компания производит полный спектр оборудования для создания проводных и беспроводных сетей, широкополосного доступа, IP-телефонии и мультимедиа-устройств. Оборудование D-Link, представленное на российском рынке, имеет все необходимые сертификаты, включая сертификаты в области связи, Госстандарта России и Санитарно-эпидемиологической службы РФ.

Организация пользуется услугами этой компании в офисе в Москве по адресу Графский переулок, 14, 3-й этаж.

Принтеры и многофункциональные устройства производства Hewlett-Packard (HP). Эта компания предоставляет решения в области ИТ-инфраструктуры, персональных вычислительных систем и устройств доступа, услуги по системной интеграции, сервисной поддержке и аутсорсингу, а также устройства печати и средства вывода изображения для крупных предприятий, организаций малого и среднего бизнеса и конечных пользователей.

Благодаря легендарному качеству и развитой сети сервисного обслуживания, принтеры HP являются бессменными лидерами на Российском рынке.

Сервисный центр находится в г.Владимир по адресу: ул. Балакирева, д. 47а

3.1. Серверы

Серверы - это самые незаметные системы в целой сети компьютеров. Идеальный сервер - система, которая стоит в серверной, и не требует к себе постоянного внимания. Этим он отличается от обычных ПК или рабочей станции. И подход к выбору сервера гораздо более жесткий и прагматичный, чем к любой другой системе. При этом специфика сервера - преднамеренная избыточность основных компонентов. Главными критериями выбора серверной платформы являются специфика решаемых сервером задач и количество автоматизированных рабочих мест, которые объединяются в сеть.

Серверы являются наиболее распространенными вычислительными системами в современных офисах. Они быстро и надежно справляются с повседневными бизнес-процессами любого офиса, такими как хранение и архивация файлов, прием и сортировка электронной почты, организация совместного доступа в Интернет, печать документов, работа с различными базами данных. Существует ошибочное мнение, что в качестве сервера на малом предприятии можно использовать более-менее мощный персональный компьютер. Такое заблуждение не дает возможности предприятиям в полной мере воспользоваться всеми преимуществами настоящих серверных технологий: не обеспечивает необходимую степень защищенности данных, негативно отражается на работоспособности информационных систем и из-за низкой способности к наращиванию (масштабируемости) тормозит дальнейшее развитие компании, а зачастую приводит и к материальным потерям из-за выхода такого «сервера» из строя. Сервер по определению должен быть высоконадежной отказоустойчивой системой с поддержкой многопроцессорных архитектур, возможностью резервирования данных, систем питания и охлаждения и имеющей функции удаленного мониторинга или управления. Архитектура таких серверов, как правило, многопроцессорная, работая 24 часа в сутки они позволяют проводить "горячую замену" большинства узлов, обладают повышенной надежностью и вычислительной мощностью, снабжаются улучшенной системой автономного питания.

3.1.1. Сервер корпоративных баз данных

Сервер Dell PowerEdge R900 - сервер для установки в стойку с четырьмя разъемами для четырехъядерных процессоров и форм-фактором 4U. Идеален для поддержки баз данных, требующих высокой производительности и отказоустойчивости приложений, создания серверных кластеров и виртуализации.

Рис. 3.1. Сервер Dell PowerEdge R900

Dell PowerEdge R900 - это эффективная и стабильная работа критически важных корпоративных приложений.

Разработанный специально для мощных приложений и баз данных, сервер PowerEdgeR900 является:

Самым мощным на сегодняшний день сервером Dell на процессорах Intel
Лучшим выбором для работы с ПО Oracle® , SQL® и другими важнейшими бизнес-приложениями
Стабильным и производительным сервером. Блоки питания Energy Smart® обеспечивают экономию энергии до 90% при большей производительности.

Упрощенное управление. Сервер PowerEdgeTM R900 поможет упростить информационную инфраструктуру:

Улучшенные функции мониторинга с помощью простого в управлении пакета ПО Dell OpenManageTM для мониторинга и управления энергоемкими и виртуальными средами
Для защиты критически важных данных в сервере R900 имеются расширенные функции безопасности, в том числе модуль TPM (отраслевой стандарт), заблокированный внутренний USB-порт и датчик открытия корпуса.
Быстрая настройка с помощью устройств резервного питания и жестких дисков с функцией горячего подключения, а также различных технологий RAID, включая поддержку RAID 6.

Таблица 3.1

Характеристики сервера Dell PowerEdge R900

Основные характеристики
Тип	сервер / высокой производительности
Корпус	монтируемый в шкаф-стойку корпус высота в стойке 4U
Процессор	2 x Intel Xeon MP X7350 (макс. 4) - socket 604 - 2.93 ГГц - системная шина: 1066 МГц - Tigerton (4 ядра) кэш память: - уровень 1 • 128 кБ - уровень 2 • 8 МБ особенности архитектуры: - Enhanced Halt State - Execute Disable Bit - Streaming SIMD (SSE) - Streaming SIMD Extensions 2 (SSE2) - Streaming SIMD Extensions 3 (SSE3) - Thermal Monitor 2 - Virtualization Technology - технология 64-разрядной адресации памяти (EM64T) - технология MMX - технология SpeedStep
Материнская плата	• Intel 7300 • 266 МГц (FSB)
Оперативная память	PC5300 DDR2 SDRAM • 16 ГБ (макс. 256 ГБ) • 32 x 240-конт. DIMM (28 не занято) • 667 МГц • полностью буферизованн.
Контроллер устройств хранения	контроллер устройства хранения • Dell PERC 6/i • встроен. предоставляемый интерфейс: Serial Attached SCSI
Жесткие диски	2 x 1 TБ • внутр. • Serial Attached SCSI • 10000 об./мин.
Оптическое устройство хранения	DVD/CD-RW • размер: 5.25" • способ установки: внутр. • интерфейс: ATAPI
Видео	• ATI ES1000 • (макс. 32 МБ) VRAM
Сеть	4 x сетевых адаптера • встроен. • Broadcom NetXtreme II • Broadcom BCM5708 • PCI Express x1 1 - портовый тип сети: - Ethernet • (10 Мбит/сек.) - Fast Ethernet • (100 Мбит/сек.) - Gigabit Ethernet • (1000 Мбит/сек.) ____________________________ • контроллер удаленного доступа • внутр. • Dell DRAC 5 1 - портовый тип сети: - Ethernet • (10 Мбит/сек.) - Fast Ethernet • (100 Мбит/сек.)
Дополнительные характеристики
Отсеки расширения	1 x 5.25" (доступ спереди) (занят) 5 x 3.5" x 1" (hot-swap) (3 не занято)
Слоты	4 x PCI Express x8 (4 не занято) 3 x PCI Express x4 (3 не занято)
Интерфейсы	2 x USB 2.0 • Тип A (задняя панель) 1 x последовательный • DB-9M (задняя панель) 1 x VGA • HD-15F (задняя панель) 4 x Ethernet 10/100/1000BaseT • RJ-45 (задняя панель) 1 x управление • RJ-45 (задняя панель) 2 x USB 2.0 • Тип A (передняя панель) 1 x VGA • HD-15F (передняя панель)
Поддерживаемые сетевые стандарты	- IEEE 802.3 (Ethernet) - IEEE 802.3u (Fast Ethernet) - IEEE 802.3ab (TP Gigabit Ethernet) - IEEE 802.3 (Ethernet) - IEEE 802.3u (Fast Ethernet)
Технические характеристики
Электропитание	1 x резервный источник питания • hot-swap • 1570 Вт • 200 - 240 В (перемен. ток)
Размеры, вес	44.7 x 17.3 x 70.1 см, 41.73 кг
Сертификаты	BSMI Class A (Тайвань), C-Tick, CCC, CE Mark, CSA-C22.2 No. 60950, EN 55022 Class A, EN 55024, EN 60950, EN 61000-3-2, EN 61000-3-3, FCC Класс А, ICES-003 Class A, IEC 60950-1, ISO 7779, ISO 9241-3, ISO 9241-7, ISO 9241-8, MIC, UL-60950, VCCI класс А

Цена - $11355 ~ 331 560 руб.

3.1.2. Файловый сервер

В требованиях к файловому серверу главным показателем стоит хороший процессор и достаточный объем оперативной памяти. Данный параметр напрямую влияет на скорость загрузки/выгрузки. Хотя в основном у большинства NAS (англ. network attached storage — сетевая система хранения данных) страдает именно данная характеристика.

На скорость работы NAS влияют 4 показателя: скорость сетевого порта, скорость винчестера, мощность процессора и объем оперативной памяти.

Рис. 3.2. Сервер Dell PowerVault NX300

Dell PowerVault NX300 - это простая устанавливаемая в стойку система для организации общего доступа к файлам. Простой выделенный сервер для общего доступа к файлам на основе Windows Storage Server 2008

Быстрая установка и настройка: ПО в комплекте, простой инструмент настройки, прилагаются клиентские лицензии для неограниченного числа клиентов

PowerVault NX300 с операционной системой Microsoft Windows Storage Server 2008 представляет собой сетевую систему хранения данных начального уровня, которая специально создана для повышения скорости доступа к файлам и объединения растущего числа файлов в организациях малого размера, Сокращение повторяющихся файлов и упорядочение данных с помощью технологии одноэкземплярного хранения (SIS), которая позволяет находить дубликаты файлов, сохранять одну копию и заменять все остальные версии указателями на нее.

Общий доступ к файлам в клиентских системах как с Windows, так и с другими операционными системами, с протоколом CIFS (SMB 2.0) и NFS.
- Быстрый доступ и защита хранящихся файлов по локальной или глобальной сети WAN с распределенными файловыми системами (DFS и DFS-R).
  - Доступ к файловой системе, где бы вы ни находились с функциями удаленного управления контроллера iDRAC и протокола удаленного рабочего стола Java.

Хранение до 4 Тбайт (общая емкость) файлов, что позволяет справиться с будущим ростом объема данных.

Компактные размеры системы PowerVault NX300 и форм-фактор 1U позволяют сохранить пространство в стойке для установки другого важного оборудования. Опциональная оболочка позволяет установить устройство на столе, если это необходимо.

Простое расширение общего пространства совместной работы путем установки нескольких объединенных между собой устройств NX300 по мере роста вашего предприятия.

Таблица 3.2

Характеристики сервера Dell PowerVault NX300

Операционная система
Microsoft® Windows Storage Server® 2008 Standard Edition
Протоколы доступа к файлам
CIFS, NFS, FTP
Форм-фактор
Установка в стойку с форм-фактором 1U
Количество процессоров
1
Процессор
двухъядерный, 80 Вт Intel® Xeon® E5504, 2,00 ГГц/4 Мбайт
Внутренняя система хранения данных
Диски 4 Максимальная внутренняя емкость 4 Тбайт при установке четырех дисков по 1 Тбайт (SATA или NL SAS)
Поддержка дисков
SAS, SATA, Near-line SAS: 3,5-дюймовые диски SATA: 250 Гбайт, 500 Гбайт, 750 Гбайт, 1 Тбайт 3,5-дюймовые диски Near-line SAS (7200 об/мин): 500 Гбайт, 750 Гбайт, 1 Тбайт
Тип RAID
Уровни RAID, аппаратный RAID-массивы уровней 0, 1, 5, 6, 10
Сетевые подключения
Одна двухпортовая плата Broadcom BCM 5716
Питание
Без резервирования, 480 Вт (эффективность более 80%, BRONZE) Опциональный резервный, 500 Вт (эффективность 80%) Автонастройка (100 В~240В)
Вентиляторы
Стандартная система охлаждения с резервированием
Доступность
Жесткие диски с поддержкой горячего подключения Источник резервного питания с возможностью горячего подключения Вентилятор охлаждения с возможностью горячего подключения Память ECC
Управление
Dell OpenManage с консолью управления Dell с технологией iDRAC Express
Удаленное управление
Опциональный контроллер iDRAC Enterprise или подключаемый модуль протокола удаленного рабочего стола Java
Средства защиты данных
Технология одноэкземплярного хранения (SIS) Да Репликация распределенной файловой системы (DFS-R) Да
Моментальные копии
Встроенные моментальные копии VSS для CIFS/NFS. Может существовать поддержка дополнительных моментальных копий в зависимости от внешнего массива хранения данных.
Размеры
4,3 см * 43,4 см * 62,71 см
Совместимость со стойками
Скользящие направляющие ReadyRailsTM для четырехсекционных стоек Стационарные направляющие ReadyRailsTM для четырех- и двухсекционных стоек

Цена $7200 ~ 208 800 руб.

3.1.3. Почтовый сервер

Почтовый сервер (post server, mail server, почтовик) предназначен для работы и обслуживания почтовых баз и сервисов организации.

Задача почтового сервера - обеспечение работы и надежное хранение почтовый базы, поэтому по функционалу и комплектации аппаратный почтовый сервер – это гибрид сервера баз данных и файл-сервера. Почтовые серверы или интернет-серверы разработаны с учетом основных требований: скорости обработки данных, надежности и масштабируемости.

DELL Dell PowerEdge 1950 III – сверхтонкий сервер на базе процессора Intel с двумя процессорными разъемами и форм-фактором 1U обеспечивает максимальную производительность при малых размерах и низком потреблении электроэнергии, сокращая расходы на энергию и снижая затраты центров обработки данных.

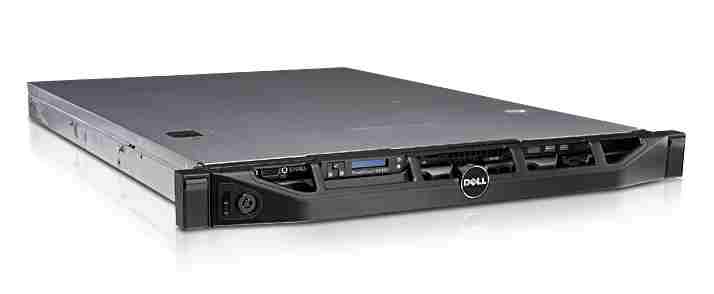

Рис. 3.3. Сервер DELL Dell PowerEdge 1950 III

Высокая концентрация вычислительной мощности и возможностей резервирования превращает сервер PowerEdge 1950 III в идеальную систему для высокопроизводительных вычислительных кластеров (HPCC), клиентской части сетей хранения данных, веб-приложений и инфраструктурных приложений, в особенности при наличии ограниченных площадей, отводимых под размещение оборудования.

Таблица 3.3

Характеристики сервера DELL Dell PowerEdge 1950 III

Процессоры	До двух процессоров Intel® Xeon™ 5000 серии с частотой до 3.73ГГц и кэш-памятью 4МБ, FSB 667/1066МГц или Intel® Xeon™ 5100 серии с частотой до 3.0ГГц и кэш-памятью 4МБ, FSB 1066/1333МГц
Набор микросхем	Intel® 5000X
Память	До 32Гб оперативной памяти Fully Buffered DIMMs (FBD) 533/667МГц
Слоты PCI	2 слота PCI: 2xPCI Express x8 или 2x64-бит/133МГц PCI-X
Жесткие диски	До 2-х жестких дисков SAS 3.5 c возможностью "горячей замены" или 2-х жестких дисков SATA с возможностью "горячей замены" , до 4-х жестких дисков SAS 2.5 c возможностью "горячей замены"
Интегрированный SCSI контроллер	Встроенный двухканальный контроллер SAS 5/i - 4 порта SAS
RAID контроллер	Опционально встроенный контроллер PERC 5/i SAS, кэш 256Mб. Опционально PERC 4e/DC SCSI U320, PERC 5/E SAS
Сетевой контроллер	Два встроенных сетевых адаптера Broadcom® NetXtreme II™ 5708 Gigabit Ethernet
Стандартные порты вывода/ввода	Два сетевых порта RJ-45, один Serial, четыре порта USB 2.0, видео
Видеоподсистема	ATI ES1000 с 16МБ SDRAM
Корпус	Корпус «1U Rack»: Высота = 4,26см, Ширина = 42,6см, Глубина = 77,2см
Устройства резервного копирования	Нет
Внешние запоминающие устройства	Опционально внешние: PowerVault 114T, 124T, 132T, 136T и ML6000
Источники питания	Одинарный или сдвоенный блок питания 670Вт с возможностью «горячей замены»

Цена $3650 ~ 106 560 руб.

3.1.4. Интернет сервер

Dell PowerEdge SC1435 – это сервер для установки в стойку (1U), который может иметь до 2 процессоров AMD серии Opteron 2200. Сервер может быть применен в качестве web-сервера, сервера инфраструктуры, локальной сети, для построения высокопроизводительных дешевых кластерных систем.

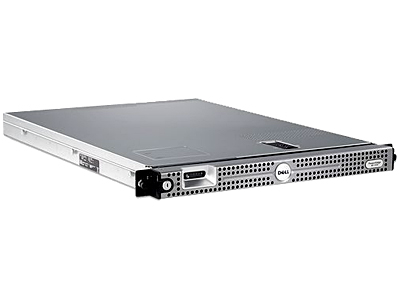

Рис. 3.4. Сервер Dell PowerEdge SC1435

Таблица 3.4

Характеристики сервера Dell PowerEdge SC1435

Основные характеристики
Тип	сервер / базовой производительности
Корпус	монтируемый в шкаф-стойку корпус высота в стойке 1U
Процессор	2 x AMD Opteron 2220 (макс. 2) - socket F - 2.8 ГГц - системная шина: 1.0 ГГц - Santa Rosa (2 ядра) кэш память: - уровень 1 • 128 кБ - уровень 2 • 1 МБ
Материнская плата	• Broadcom HT1000 • 200 МГц (FSB)
Оперативная память	PC5300 DDR2 SDRAM • 4 ГБ (макс. 32 ГБ) • 8 x 240-конт. DIMM • код исправления ошибок • 667 МГц
Контроллер устройств хранения	контроллер устройства хранения • встроен. предоставляемый интерфейс: Serial ATA II • 2 канала
Жесткие диски	80 ГБ • внутр. • Serial ATA 1.0 • 7200 об./мин.
Оптическое устройство хранения	DVD/CD-RW • размер: 5.25" • способ установки: внутр. • интерфейс: ATAPI
Видео	встроен. • ATI ES1000 • 16 МБ DDR SDRAM
Сеть	2 x сетевых адаптера • встроен. • Broadcom Gigabit 1 - портовый тип сети: - Ethernet • (10 Мбит/сек.) - Fast Ethernet • (100 Мбит/сек.) - Gigabit Ethernet • (1000 Мбит/сек.)
Дополнительные характеристики
Отсеки расширения	1 x 5.25" (доступ спереди) (занят) 2 x 3.5" (внутр.) (2 не занято)
Слоты	1 x PCI Express x8 (полноразмерн.) (1 не занят) 1 x 64-бит. 133МГц PCI-X (полуразмерн.) (1 не занят)
Интерфейсы	2 x Ethernet 10/100/1000BaseT • RJ-45 (задняя панель) 1 x VGA • HD-15F (задняя панель) 2 x USB • Тип A (задняя панель) 1 x последовательный • DB-9M (задняя панель)
Поддерживаемые сетевые стандарты	- IEEE 802.3 (Ethernet) - IEEE 802.3u (Fast Ethernet) - IEEE 802.3ab (TP Gigabit Ethernet)
Технические характеристики
Электропитание	1 x блок питания • 600 Вт • 90 - 264 В (перемен. ток) (макс. 1)
Размеры, вес	42.5 x 4.3 x 60.8 см, 14.1 кг
Сертификаты	BSMI Class A (Тайвань), CE Mark, CSA-C22.2 No. 60950, EN 55022 Class A, EN 55024, EN 60950, EN 61000-3-2, EN 61000-3-3, FCC Класс B, ICES-003 Class A, IEC 60950, UL-60950, VCCI класс А

Цена $2870 ~ 83 800 руб.

3.1.5. Сервер для бухгалтерии

Так как этот сервер будет стоять в отделе бухгалтерии, то лучше, чтобы это был сервер формы Tower.

Выбор - сервер DELL PowerEdge T300.

Рис. 3.5. Сервер DELL PowerEdge T300

Превосходная производительность. В сервере PowerEdge T300 используется усовершенствованная однопроцессорная системная плата, а также специально разработанные процессоры, обеспечивающие высокую производительность и отказоустойчивость. Производительность сервера PowerEdge T300 на 31% выше, чем у сервера HP ML310 G5, что делает его самым производительным однопроцессорным сервером в своем классе. Для упрощения процесса инсталляции сервер T300 собирается и настраивается на заводе DELL с одновременной записью системного образа.

Высочайшая надежность для предприятия. Благодаря компонентам, обеспечивающим высокую доступность, например жестким дискам с возможностью «горячего» подключения и резервным блокам питания, сервер PowerEdge T300 обеспечивает защиту данных и высокую производительность. Наличие объема памяти 24 Гбайт, что в три раза выше, чем у конкурирующих серверов с одним разъемом для процессоров x86, а также четырехъядерного процессора Intel® позволяет серверу T300 обеспечить стабильную работу в приложениях, интенсивно использующих память. Расширенное количество диагностических тестов перед поставкой обеспечивает высокую надежность, и повышает производительность сервера с момент его включения.

Безопасность уже в стандартной комплектации. Учитывая важность защиты информации, сервер PowerEdge T300 обеспечивает конфиденциальность, целостность и доступность данных. Новые серверы PowerEdge являются самыми безопасными по сравнению со всеми предыдущими моделями. К стандартным компонентам относятся внутренний блокируемый порт USB, датчик вскрытия корпуса, закрываемая лицевая панель и встроенный модуль TPM, который обеспечивает аутентификацию в системе, осуществляет поддержку шифрования и помогает предотвратить фальсификацию доступа и данных.

Таблица 3.5

Характеристики сервера DELL PowerEdge T300

Физические
Тип шасси	Tower
Габаритные размеры	45,6 х 21,0 х 61,0 см
Вес	25,4 кг
Электротехнические
Тип блока питания	1 блок питания 528 Вт
Резервирование по питанию	До 2-х блоков питания с горячей заменой
Процессор
Тип процессора	Четырехъядерный Intel® Xeon® X3323
Частота процессора	2,5 ГГц
Количество процессоров, шт.	1
Обновление процессора	нет
Чипсет	Intel® 5100
Внутренняя кэш-память, Мб	2х3
Системная шина	1333 МГц
Видеоподсистема
Видео	ATI ES1000 (32MB)
Оперативная память
Тип памяти	PC2-5300 DDR2 SDRAM FBD ECC (667 МГц)
Количество слотов оперативной памяти, шт.	6
Макс. размер оперативной памяти, Гб	24
Объём памяти, Гб	2x512MB
Средства защиты памяти	ECC
Внутреннее устройство хранения
FDD	нет
HDD	"2 x 160 (7,2К) 3,5"" SATA "
RAID-контроллер	SAS 6/iR
Внутренние дисковые отсеки	До 4 дисков 3,5'' SAS/SATA
Оптический привод	DVD-ROM
Сетевой интерфейс	2 встроенных адаптера Broadcom® GbE NIC
Элементы отказоустойчивости	Горячая замена: жесткие диски. Резервирование: блоки питания
Средства управления	"BMC с поддержкой IPMI 2.0; Dell™ OpenManage™. Опционально: DRAC 5 "
Средства индикации	ЖК-экран, светодиоды
Слоты расширения	5 слотов: 2 х PCIe x4, 2 х PCIe x8, 1 х PCI-X (64/133)
Порты ввода-вывода	5 х USB 2.0, 2 х RJ-45, 1 последовательный, 2 видеопорта

Цена $1325 ~ 38 710 руб.

3.1.6. Серверная стойка

PowerEdge 2420 с форм-фактором 24U. Серверная стойка выдерживает статическую нагрузку 680 кг и в большинстве случаев не нуждается в дополнительном усилении. Дополнительные планки для крепления стойки к полу.

Рис. 3.6. Серверная стойка Dell PowerEdge 2420

Запираемые передние и задние дверцы обеспечивают безопасность при размещении стойки в центрах обработки данных, удаленных офисах, коммутационных шкафах, производственных помещениях и других местах.

Надежная и гибкая в использовании серверная стойка Dell PowerEdge 2420 с форм-фактором 24U обеспечивает новые возможности питания, охлаждения и коммутации.

Таблица 3.6

Характеристики Серверной стойки Dell PowerEdge 2420

Основные особенности:

Больше возможностей для распределения питания

Эффективное охлаждение – перфорированные на 80% дверцы

Дополнительные возможности кабельной коммутации

Дополнительные особенности конструкции:

Двойные задние дверцы

Переставляемая на обе стороны передняя дверца

Съемные передние и задние дверцы

Поворотные задние колесики

Легко доступные опоры для выравнивания корпуса

Технические характеристики

Высота: 1202 мм, Ширина: 605 мм, Глубина: 1071 мм

Цена $690 ~ 20 000 руб.

3.2. Соединение сегментов сети

Коммутатор D-Link DES-3010F

Рис. 3.7. Коммутатор D-Link DES-3010F

Коммутаторы серии DES-3000 – это высокопроизводительные управляемые коммутаторы второго уровня, являющиеся идеальным решение для провайдеров услуг и предприятий малого и среднего бизнеса. Устройства предоставляют оптические порты для подключения к общей сети небольших групп пользователей, находящихся на больших расстояниях, например, в другом здании или объединения сетей отделов, находящихся в разных комнатах в пределах одного здания

Высокопроизводительная коммутация 2-го уровня. Благодаря высокопроизводительной коммутационной фабрике и большой оперативной памяти коммутаторы серии DES-3000 обеспечивают высокую производительность для рабочих групп и отделов. Коммутаторы поддерживают функцию сегментации сетевого трафика, которая изолирует порты друг от друга и обеспечивает конфиденциальность передаваемых данных. Также коммутаторы поддерживают аутентификацию на основе протокола 802.1х, позволяя управлять доступом пользователей к сети.

Расширенные функции уровня предприятия. Коммутаторы серии DES-3000 предоставляют расширенные функции уровня предприятия: 802.1p, QoS/CoS на основе портов, развитые функции безопасности и управления, такие как аутентификация 802.1x на основе портов/MAC-адресов и управление полосой пропускания. Также коммутаторы поддерживают множество функций, характерных для более дорогих управляемых коммутаторов – IGMP snooping, агрегирование каналов 802.3ad, 255 виртуальных локальных сетей VLAN, сегментация трафика, мониторинг трафика и SYSLOG.

Таблица 3.7

Характеристики коммутатора D-Link DES-3010F

Тип устройства	коммутатор для офиса
Корпус	настольный / монтируемый в шкаф-стойку корпус - цвет: коричневый
Тип сети	Gigabit Ethernet Fast Ethernet Ethernet
Кол-во базовых портов	10
Буфер памяти (на один порт)	256 кБ
Поддерживаемые стандарты	- IEEE 802.1 (Spanning Tree) - IEEE 802.1D (Transparent Bridging) - IEEE 802.1p (Prioritizing) - IEEE 802.1Q (VLAN) - IEEE 802.1w (Rapid Convergence Spanning Tree) - IEEE 802.1X - IEEE 802.3 (Ethernet) - IEEE 802.3ad (Link Aggregation) - IEEE 802.3u (Fast Ethernet) - IEEE 802.3z (Gigabit Ethernet)
Дополнительные характеристики
Размер таблицы MAC адресов (L2)	8000
Методы коммутации	store-and-forward
Протоколы удаленного управления	- HTTP - SNMP - Telnet
Пропускная способность	5.6 Гбит/сек.
Устройство хранения	SDRAM - 32 МБ флэш - 4 МБ
Комментарий	11 inch rack-mount width
Сертификаты	C-Tick, CE Mark, CSA, FCC Класс А
Технические характеристики
Среда передачи	Ethernet 10baseT - категория 3/4/5 НВП - скорость передачи до 10 Мбит/сек. - длина сегмента до 100 м Ethernet 100BaseTX - категория 5 НВП - скорость передачи до 100 Мбит/сек. - длина сегмента до 100 м Ethernet 1000BaseT - категория 5 НВП - скорость передачи до 1000 Мбит/сек. - длина сегмента до 100 м Ethernet 100baseFX - MMF - скорость передачи до 1000 Мбит/сек. - длина сегмента до 2 км
Интерфейсы	8 x Ethernet 10/100BaseT • RJ-45 Ethernet 1000BaseT • RJ-45 Ethernet 100baseFX • SC RS-232 • DB-9 (консольный порт)
Электропитание	внутренний блок питания - 100 - 120 / 200 - 240В (перемен. ток) - потребляемая мощность 220 ВА
Габариты (ВысотаХ ШиринаХ Глубина), Вес	28 x 4.4 x 18 см, 1.5 кг

Цена $206.00 ~ 5 970руб.

3.3. Коммутаторы

В отделе бухгалтерии: 3 рабочих места, ПК начальника, сетевой принтер и сервер + 1 место на расширение, что в сумме дает 7 абонентов сети.

В отделе кадров: 6 рабочих мест, ПК начальника и принтер + 2 места на расширение – 10 абонентов сети.

В отделе финансового планирования: 8 рабочих мест, ПК начальника и принтер + 2 места на расширение – 12 абонентов сети.

В отделе информационных технологий: 4 рабочих места, ПК начальника и принтер + 1 место на расширение + 4 сервера – 11 абонентов сети. И еще должны быть дополнительные порты в коммутаторе, что связано со спецификой работы отдела.

Поэтому необходимо закупить три 16-портовых и один 8-портовый коммутатор для сети Ethernet для среды UTP (витая пара).

Коммутатор с 8 портами 10/100Base-T D-Link DES-1008D является неуправляемым коммутатором 10/100 Мбит/с предназначенным для повышения производительности работы малой группы пользователей, обеспечивая при этом высокий уровень гибкости. Мощный и одновременно с этим простой в использовании, DES-1008D позволяет пользователям без труда подключить к любому порту сетевое оборудование, работающее на скоростях 10 Мбит/с или 100 Мбит/с, понизить время отклика и удовлетворить потребности в большой пропускной способности сети.

Рис. 3.8. Коммутатор D-Link DES-1008D

Таблица 3.8

Характеристики коммутатора D-Link DES-1008D

Стандарты:	IEEE 802.3 10Base-T Ethernet IEEE 802.3u 100Base-TX Fast Ethernet Автосогласование ANSI/IEEE 802.3 NWay Управление потоком IEEE 802.3x
Протокол	CSMA/CD
Скорость передачи	Ethernet: 10 Mбит/с (полудуплекс) 20 Мбит/с (полный дуплекс) Fast Ethernet: 100 Мбит/с (полудуплекс) 200 Мбит/с (полный дуплекс)
Топология	Звезда
Сетевые кабели	10BASE-T: UTP категории 3, 4, 5 (100 м) EIA/TIA-568 STP (100 м) 100BASE-TX: UTP категории 5 (100 м) EIA/TIA-5681 STP (100 м)
Количество портов	8 портов 10/100 Мбит/с
Индикаторы На устройство:	Power
Индикаторы На порт:	10 Мбит/с, 100 Мбит/с Full-duplex, Collision
Метод коммутации	Store-and-forward
Таблица MAC адресов	1K записей на устройство (версии G1, G2, H1)
Буфер памяти	64K на устройство (версии G1, G2, H1)
Скорость передачи/фильтрации пакетов	10BASE-T: 14,880 pps на порт (полудуплекс) 100BASE-TX: 148,800 pps на порт (полудуплекс)
Физические параметры
Питание	7.5В, 1A постоянного тока Через внешний адаптер питания переменного тока
Потребляемая мощность (макс.)	3.3 Вт (только устройство) 5.45 Вт (устройство + адаптер питания, от сети 220В)
Рабочая температура	0oC to 50o С
Температура хранения	-10oC to 70oC
Рабочая влажность	От 10% до 90% без конденсата
Влажность хранения	От 5% до 90% без конденсата
Размер	192 x 118 x 32 mm
Вес	301 г.
Сертификаты:	FCC Class B CE Mark VCCI Class B Сертификат по системе Связь № ОС-СПД-444

Цена $20,54 ~ 600 руб.

Коммутатор с 16 портами 10/100Base-TX DES-1016D снабжен 16 портами 10/100 Мбит/с, позволяющими небольшой рабочей группе гибко подключаться сетям к Ethernet и Fast Ethernet, а также интегрировать их. Это достигается благодаря свойству портов автоматически определять сетевую скорость, согласовывать стандарты 10Base-T и 100Base-TX, а также режим передачи полу/полный дуплекс.

Рис. 3.9. Коммутатор D-Link DES-1016D

Коммутатор может быть использован для непосредственного подключения компьютеров к нему, так как обладает малой стоимостью подключения на порт. Это предотвращает возможность образования "узких мест", так как каждый компьютер имеет выделенную полосу пропускания сети.

Функция управления потоком предотвращает потерю (пакетов) данных при передаче пакетов(данных), посредством передачи сигнала о возможном переполнении порта, буфер которого полон. Приостановка передачи пакетов продолжается до тех пор, пока буфер порта не будет готов принимать новые данные. Управление потоком реализовано для режимов полного и полудуплекса.

Таблица 3.8

Характеристики коммутатора D-Link DES-1016D

Характеристики:

16 портов 10/100 Мбит/с с автоопределением MDI|MDX

Все порты поддерживают полу/полнодуплексный режим

Управление потоком для предотвращения потерь данных (полный дуплекс)

Динамический буфер данных для каждого порта

Автообучение конфигурации сети

Схема коммутации "store-and-forward"

Авто коррекция обратной полярности витой пары

Стандарты:

IEEE 802.3 10Base-T

IEEE 802.3u 100Base-TX

ANSI/IEEE 802.3 автоопределения NWay

100 Ом Категории 3,4,5 (для 10Base-T) и Кат 5 (для 100Base-TX) кабеля неэкранированной витой пары

EIA/TIA-568 100 Ом кабеля экранированной витой пары

Протоколы:

IEEE 802.3 Ethernet CSMA/CD

IEEE 802.3u Fast Ethernet CSMA/CD

IEEE 802.3x Flow Control

Производительность (скорость фильтрации пакетов в секунду по порту):

10Base-T, полный дуплекс = 14,880

100Base-TX, полный дуплекс = 148,800

10Base-T, полудуплекс = 14,880

100Base-TX, полудуплекс = 148,800

Пропускная способность внутренней магистрали: 3,2 Гбит/с

Метод коммутации: Store-and-Forward

Размер таблицы МАС-адресов: 8K

Размер буфера данных: 512kB, динамическое выделение буфера для каждого порта

Физические параметры

Вес 1,2

280 x 180 x 44 мм

Высота 1U, для установки в 11” стойку

Потребляемая мощность 5,68 Вт

Цена $50,56 ~ 1480 руб.

3.4. Принтеры

Лучше всего использовать лазерные принтеры, несмотря на их большую стоимость по сравнению со струйными принтерами, они гораздо экономичнее в эксплуатации и качество печати значительно лучше.

Руководителю и начальникам каждого отдела необходимо поставить иметь отдельные принтеры (5 шт.), т.к. они нуждаются в них постоянно, то оперативный доступ к ним будет более разумным. Причем руководителю и начальнику отдела информационных технологий лучше будет приобрести цветные принтеры. В каждый необходимо поставить общедоступные многофункциональные устройства (4 шт.), чтобы выполнялись функции не только печати, но и ксерокопирования и сканирования документов.

Принтер HP LaserJet P1505

Рис. 3.10. Принтер HP LaserJet P1505

Таблица 3.10

Характеристики принтера HP LaserJet P1505

Тип устройства	черно-белый лазерный принтер
Тип печати	лазерная печать
Формат (макс.)	A4
Разрешение	600 x 600 dpi
Скорость печати (макс.)	23 стр/мин
Ёмкость	260 листов (не больше)
Выход первой страницы	6.5 сек
Принт-сервер	опция
Режим двусторонней печати	отсутствует
Ежемесячная нагрузка	до 8000 страниц
Система команд / эмуляция	- HP PCL 5
Процессор	266 МГц
Оперативная память	2 МБ (не более)
Скорость печати	23 стр/мин • ч/б • A4 (стандартн. (обычн.))
Податчики / лотки	многоцелевой лоток на 250 листов - A4 одноцветная печать многоцелевой лоток ручной подачи на 10 листов - A4 одноцветная печать приемный лоток на 150 листов - A4 одноцветная печать
Размеры поддерживаемых материалов	A4 • 210 x 297 мм A5 • 148 x 210 мм A6 • 105 x 148 мм B5 • 176 x 250 мм C5 • 162 x 229 мм DL • 110 x 220 мм
Тип подключения	USB 2.0
Интерфейсы	USB 2.0 • Тип Б
Программное обеспечение	набор драйверов и утилит
Технические характеристики
Электропитание	встроенный блок питания - 110 - 127 / 220 - 240 В - 300 Вт в режиме работы - 3.9 Вт в режиме ожидания
Размеры, вес	37.9 x 24.3 x 22.5 см, 5.9 кг

Цена $267 ~ 7 727 руб.

Многофункциональное устройство HP LaserJet M1522nf

Рис. 3.11. Многофункциональное устройство HP LaserJet M1522nf

Таблица 3.11

Характеристики многофункционального устройства HP LaserJet M1522nf

Тип	многофункциональное устройство
Принтер	одноцветный лазерный принтер - первая страница за 9.5 сек - скорость печати: 23 стр/мин - поддерживает: HP PCL 5, HP PCL 6, HP Postscript 3 emulation - нагрузка в месяц до 8000 страниц
Скорость печати	23 стр/мин - A4 - обычное качество • монохром.
Копировальное устройство	одноцветный электрографич. копир формата Legal - скорость копирования: 23 стр/мин в одноцветном режиме - первая страница за 9.5 сек - масштабирование: 25 - 400% - тиражирование до 99 копий
Скорость копирования	23 стр/мин - A4 • монохром.
Сканер	планшетный сканер - для светоотражающих оригиналов - однопроходное сканирование - сканируемая область: 216 x 297 мм - разрешение: 1200 x 1200 dpi (до 19200 dpi) - глубина цвета: 24-бит. - глубина градации серого: 8-бит.
Факс	одноцветный лазерный факс для обычной бумаги - скорость передачи до 33.6 Кбит/сек. - режимы работы: одноцветный (300 dpi) специальные функции: - отложенная передача
Сетевой адаптер	Ethernet, Fast Ethernet скорость передачи: - 10 Мбит/сек. - 100 Мбит/сек. поддерживаемые сетевые стандарты: - IEEE 802.3 (Ethernet) - IEEE 802.3u (Fast Ethernet)
Ёмкость	310 листов (максимум 310 листов)
Принт-сервер	есть
Дополнительные характеристики
Дисплей	ЖК дисплей
Процессор	1 x Motorola ColdFire V5e • 450 МГц
Оперативная память	ОЗУ 64 МБ, максимум 64 МБ
Разрешение	600 x 600 dpi
Поддерживаемые материалы	обычная бумага A4, A5, C5, DL, Legal бумага для лазерного принтера конверт. цветная бумага бумага из переработанных материалов прозрачная пленка наклейка плотная бумага Legal (оригинал) • Legal (копия)
Податчики / лотки	подающий лоток на 250 листов обычной бумаги подающий лоток на 10 листов обычной бумаги автоматический податчик оригиналов на 50 листов обычной бумаги приемный лоток (изображением вниз) на 125 листов обычной бумаги - максимальный формат: Legal
Тип подключения	USB
Картриджи / барабаны	тонер-картридж • черного цвета • 1000 страниц (1 шт. в комплекте)
Интерфейсы	USB 2.0 • Тип Б Ethernet 10/100BaseT • RJ-45 телефонная линия • RJ-11
Программное обеспечение	HP Toolbox FX, HP LaserJet Scan, Readiris PRO, драйверы
Технические характеристики
Электропитание	блок питания • встроен. • 110 - 127 / 220 - 240 В (перемен. ток) 410 Вт (рабочая) / 11 Вт (в режиме сна)
Размеры, вес	49.6 x 40.2 x 40.6 см • 11 кг

Цена $515 ~ 15 040 руб.

Цветной принтер HP Color LaserJet CP1518ni

Рис. 3.12. Цветной принтер HP Color LaserJet CP1518ni

Таблица 3.12

Характеристики принтера HP Color LaserJet CP1518ni

Устройство	принтер
Тип печати	цветная
Технология печати	лазерная
Количество страниц в месяц	30000
Принтер
Максимальный формат	A4
Максимальное разрешение для ч/б печати	600x600 dpi
Максимальное разрешение для цветной печати	600x600 dpi
Скорость печати	12 стр/мин (ч/б А4), 8 стр/мин (цветн. А4)
Время выхода первого отпечатка	25.50 c (ч/б)
Расходные материалы
Плотность бумаги	60-220 г/м2
Печать на:	карточках, пленках, этикетках, глянцевой бумаге, конвертах, матовой бумаге
Шрифты и языки управления
Поддержка PostScript	есть
Поддержка	PostScript 3, PCL 6
Лотки
Подача бумаги	250 лист. (стандартная)
Вывод бумаги	125 лист. (стандартный)
Емкость лотка ручной подачи	1 лист.
Память/Процессор
Объем памяти	96 Мб
Процессор	Motorola Coldfire V5x
Частота процессора	450 МГц
Интерфейсы
Интерфейсы	Ethernet (RJ-45), USB 2.0
Дополнительная информация
Потребляемая мощность (при работе)	295 Вт
Потребляемая мощность (в режиме ожидания)	12 Вт
Габариты (ШхВхГ)	399x254x453 мм
Вес	18.2 кг

Цена $400 ~ 11 650 руб.

3.5. Медиаконвертер

Медиаконвертеры DMC-920Т и DMC-920R осуществляют преобразование интерфейсов «витая пара - одномодовый оптический кабель по одному волокну» для сетей Ethernet 10/100BASE-TX и 100BASE-FX. Устройства DMC-920Т и DMC-920R позволяют одновременно передавать и получать сигналы на длинах волн 1310 нм и 1550 нм по одному оптическому волокну на расстояние до 20 км.

Рис. 3.13. Медиаконвертеры DMC-920Т и DMC-920R

Медиаконвертеры DMC-920Т и DMC-920R устанавливаются на разных концах линии связи. Медиаконвертер DMC-920R использует длину волны 1550 нм для приема данных и 1310 нм - для передачи. А DMC-920T использует длину волны 1310 нм для приема данных и 1550 нм - для передачи.

Также медиаконвертер DMC-920Т может работать в паре с коммутатором DES-1008FR/PRO.

Каждый медиаконвертер помещен в прочный металлический корпус и оснащен 1 портом RJ-45 для витой пары и 1 портом для оптического кабеля (SC-коннектор) и может использоваться, как отдельное устройство либо устанавливаться в универсальное 16-слотовое шасси для медиаконвертеров - DMC-1000. Медиаконвертеры поддерживают «горячую» установку при использовании в составе шасси.

DMC-920Т и DMC-920R поддерживают функции управления, такие как LLCF (Link Loss Carry Forward, Link Pass Through) и LLR (Link Loss Return) для порта FX. При установке DMC-920Т и DMC-920R в шасси DMC-1000, его специальный модуль управления (DMC-1002) позволяет отслеживать состояние канала связи, режим работы, значения скорости и счетчиков принятых и переданных пакетов для обеих сред передачи данных через SNMP. Этот модуль также позволяет устанавливать режим работы, скорость передачи, включать и выключать функции LLCF и LLR для каждой физической среды.

Таблица 3.13

Характеристики медиаконвертеров DMC-920Т и DMC-920R

Стандарты	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX, 100BASE-FX
Интерфейсы	Порт 10/100BASE-TX Порт 100BASE-FX одноволоконный FX (разъем SC)
Длины волн	TX: 1550 нм; RX: 1310 нм
Скорость передачи	148,800 pps макс.
Индикаторы На устройство:	Power Speed (100Mбит/с)
Индикаторы На порт:	Full Duplex/Collision LINK/ACT
Питание на входе	7.5В 1.5A Через внешний адаптер питания
Мощность	7,2 Ватт (макс)
Размеры	120 x 88 x 25 мм
Вес	305 г.
Рабочая температура	От 0 до 40 C
Температура хранения	От -25 до 75 C
Влажность	От 10% до 90% без образования конденсата
Сертификат EMI	FCC Class B CISPR Class B VCCI Class B CE Class B

Цена за пару $89,08 ~ 2 600 руб.

3.6. Сетевые адаптеры

Сетевая плата, также известная как сетевая карта, сетевой адаптер, Ethernet-адаптер, NIC (англ. network interface controller) — периферийное устройство, позволяющее компьютеру взаимодействовать с другими устройствами сети.

Все рабочие станции в своей комплектации уже имеют сетевую карту Fast Ethernet, поэтому их не надо закупать.

Рис. 3.14. Сетевая карта Fast Ethernet

4. Выбор программных средств

4.1. Программное обеспечение рабочих станций

4.1.1 Операционная система

На всех рабочих станциях установлена ОС Windows XP SP2. Выбор обоснован тем, что операционные системы линейки Windows наиболее знакомы сотрудникам организации, просты в управлении с места, и очень большое количество специализированных программ выпускаются под эти системы.

Windows XP - быстрая и надежная операционная система с расширенными возможностями в области защиты информации, работы в сети и офисных приложениях.

4.1.2. Антивирусная защита

Все предприятия компании Owens Corning обязаны пользоваться антивирусной программой McAfee Security, это прописано в политике компании.

На рабочие станции устанавливается данная программа, а антивирусная база хранится и обновляется на сервере. Отчеты о проверках и атаках на компьютеры поступают к администратору сети. Семейство McAfee Security предназначено для комплексной антивирусной защиты любого уровня: от карманного и персонального компьютера до распределенной корпоративной сети. Пользователи антивирусных продуктов McAfee - более 70 миллионов человек по всему миру. Кроме того, антивирусная защита McAfee является корпоративным стандартом для 80% компаний, входящих в "Fortune 100" (100 ведущих мировых компаний). Продукты McAfee Security обеспечивают полную защиту для всех распространенных операционных систем и приложений, обнаруживая и корректно удаляя более 60 тысяч вирусов и враждебных программ.

В состав McAfee Security входят мощные инструменты, позволяющие распространять антивирусное и другое программное обеспечение на рабочие места и серверы сети, задавать единую политику безопасности для всего предприятия или отдельных его частей, своевременно обновлять антивирусные базы и версии программного обеспечения, получать графические отчеты о текущем состоянии и работе защиты.

4.1.3. Офисные программы

Компания Owens Corning для работы с документами использует только лицензионное программное обеспечение Microsoft Office 2003. Данный продукт имеет англоязычный интерфейс пользователя, что не совсем удобно для сотрудиков, решение этой проблемы является установка пакета MUI (Multilingual User Interface — многоязычный интерфейс пользователя).

Возможности MUI:

1. Установить единую версию Office, которая позволит каждому пользователю работать с интерфейсом и справкой на родном языке (независимо от используемого в документах языка).

2. Установить единую версию Office, которая позволит каждому пользователю работать с интерфейсом и справкой на одном или нескольких языках (независимо от используемого в документах языка), а также даст пользователям возможность просматривать и редактировать документы на других языках.

3. Принять англоязычный интерфейс в качестве стандартного для организации, дать пользователям возможность просматривать и редактировать документы на других языках.

Для просмотра электронной почты используется Microsoft Outlook — персональный информационный менеджер с функциями почтового клиента и Groupware компании Майкрософт, входящий в пакет офисных программ Microsoft Office.

Помимо функций почтового клиента для работы с электронной почтой, Microsoft Outlook является полноценным органайзером, предоставляющим функции календаря, планировщика задач, записной книжки и менеджера контактов. Кроме того, Outlook позволяет отслеживать работу с документами пакета Microsoft Office для автоматического составления дневника работы.

4.1.4. Web-браузер

В качестве Web-браузера используется Opera 10, использующая технологию Opera Turbo. Opera Turbo — технология, которая позволяет увеличить скорость загрузки веб-страниц в браузере Opera 10, Opera Mobile 10 beta. Принцип работы приложения основан на сжатии данных (до 80 %), направляемых на компьютер или мобильный телефон.

Использование данного браузера позволяет ускорить загрузку web-страниц и немного уменьшить трафик.

4.1.5. Специализированные программы

Список специализированных программ, которыми пользуются сотрудники в разных отделах, очень велик. Так, отдел кадров пользуется программой «Документы ПУ 5». Программа «Документы ПУ 5» предназначена для формирования документов индивидуального (персонифицированного) учета страхователем, в соответствии с инструкцией по заполнению форм документов индивидуального (персонифицированного) учета в системе Государственного пенсионного страхования, утвержденной постановлением Правления ПФ РФ и подготовки их для сдачи в электронном виде в территориальный орган ПФ РФ.

4.2. Программное обеспечение серверов

В качестве программных продуктов для серверов будем использовать продукты компании Microsoft. Это связано с тем, что компания Owens Corning, в которую входит ОАО «ОСВ Стекловолокно», тесно сотрудничает Microsoft.

Во-первых, продукты данной компании являются более привычными для российского потребителя на данный момент.

Во-вторых, компания Dell, у которой закупаются рабочие станции и серверы, также сотрудничает с Microsoft.

В-третьих, Microsoft проводит курсы повышения квалификации системных администраторов сети. Системные администраторы и инженеры-программисты ОАО «Стекловолокно» периодически выезжают на семинары, проводимые Microsoft, и имеют сертификаты.

4.2.1. Операционная система

На серверах будет стоять ОС Windows Server 2003 — операционная система семейства Windows NT от компании Microsoft, предназначенная для работы на серверах.

10 причин использовать данную ОС:

Простота развертывания, управления и использования
Безопасная инфраструктура
Надежность, доступность, масштабируемость и производительность на уровне организации
Снижение совокупной стоимости владения (TCO) за счет объединения и использования новейших технологий
Легкость разработки динамических узлов сети интранет и интернета
Быстрая разработка при помощи встроенного сервера приложений
Простой поиск, совместное и повторное использование веб-служб XML
Надежные средства управления
Расширение полномочий пользователей при одновременном снижении затрат на поддержку
Опыт сети партнеров и сертифицированных специалистов по всему миру

Другие продукты Microsoft, работающие на основе данной ОС:

На сервере корпоративных баз данных будет работать Microsoft SQL Server — система управления реляционными базами данных (СУБД), разработанная корпорацией Microsoft. Основной используемый язык запросов — Transact-SQL, создан совместно Microsoft и Sybase.
На файловом сервере - Microsoft Windows Storage Server - серверный программный продукт для хранения и резервного копирования данных в локальной сети, представляющий собой дальнейшее развитие популярного продукта Windows Powered NAS. Microsoft Windows Storage Server 2003 представляет собой выделенный файловый сервер и сервер печати на основе операционной системы Microsoft Windows Server 2003, поддерживает новейшие аппаратные платформы и обеспечивает отличную масштабируемость, надежность и производительность для бизнес-приложений. Windows Storage Server 2003 обладает множеством новых свойств, в том числе - поддерживает кластеризацию NAS-устройств, момент времени копирования и файловую репликацию, используя это внутри Windows Server System.
На почтовом сервере - Microsoft Exchange Server – надежная система обмена сообщениями и совместной работы со встроенными средствами защиты от нежелательной почты, вирусов и шифрованием информации.

Корпоративный почтовый сервер на базе Dell и ПО Microsoft, позволяет:

организовать связь внутри компании
организовать связь между клиентом и продавцом
организовать техническую поддержку через почту
создавать встречи и события в календаре и оповещать об этом по почте
обеспечить доступ (чтение, отправка писем) к корпоративному почтовому серверу из Интернета
осуществить хранение контактной информации (почта, ФИО, контактные телефоны, название организации) на почтовом сервере
осуществить хранение писем и файлов на почтовом сервере
реализовать мгновенные оповещения технического отдела о критическом состоянии центральных серверов
возможность получать факс и голосовые сообщения - при интеграции в систему сервера IP-телефонии
экономить трафик и уменьшить загрузки канала интернет-провайдера
настраивать white и black листы для блокировки нежелательной почты, а так же добавления spam-серверов с базой данных «спамеров».
реализовать возможность создания нескольких хранилищ почтовых ящиков
и многое другое
На интернет сервере - Microsoft Internet Information Services, который представляет собой Web-сервер, входящий в состав операционных систем Windows 2000 и Windows XP и ныне широко используемый для создания современных Web-решений.

4.2.2. Брандмауэр

Kerio WinRoute Firewall - это программный межсетевой экран, разработанный компанией Kerio Technologies и Tiny Software. Основными функциями программы являются: организация безопасного пользовательского доступа в Интернет, надежная сетевая защита ЛВС, экономия трафика и рабочего времени сотрудников за счет ограничения нецелевого доступа к различным категориям веб-контента.

Особенности программы

Многоязычный интерфейс (16 языков, включая русский)
Встроенный прокси-сервер
Интегрированный антивирус от McAfee
Возможность двойной антивирусной фильтрации[уточнить]
Контроль пропускной полосы канала
Балансировка нагрузки на каналы
Реализован собственный VPN
Мониторинг и протоколирование пользовательской активности в Интернет
Интеграция с Active Directory

Настраиваемый межсетевой экран. Сертифицированный ICSA Labs брандмауэр Kerio WinRoute Firewall обеспечивает возможность определения детализированных правил доступа для блокировки и проверки протоколов и соединений входящего и исходящего интернет-трафика. Специальный мастер настройки правил помогает быстро установить и произвести первоначальную настройку межсетевого экрана.

Сервер и клиент Kerio VPN. Встроенный VPN-сервер на базе SSL работает как в режиме клиент-сервер, так и в режиме сервер-сервер, позволяя удаленным офисам и мобильным пользователям подключаться к корпоративной сети по защищенному каналу. Clientless SSL VPN позволяет удаленным пользователям безопасно подключаться к сетевым ресурсам с любого компьютера через обычный браузер.

Антивирусная защита на уровне шлюза. Kerio WinRoute Firewall предоставляет опциональную возможность сканировать входящий и исходящий трафик - почтовый, FTP и HTTP. Кроме версии с интегрированным антивирусом McAfee, доступны также варианты подключения антивирусов от других производителей.

Защита web-серфинга. Интегрированный фильтр ISS Orange Web Filter (опционально) запрещает пользователям доступ к выбранным категориям сайтов из 58 возможных, снижая потенциальную вероятность юридических последствий в корпоративных и образовательных сетях.

Фильтрация контента. Kerio WinRoute Firewall предлагает различные опции по фильтрации контента. Средство P2P Eliminator автоматически обнаруживает и блокирует пиринговые сети, такие как Kazaa. Kerio WinRoute Firewall может фильтровать потенциально опасные или нежелательные типы файлов - исполняемые файлы, музыка в формате MP3 и т.п. Фильтрация http позволяет блокировать надоедающие всплывающие рекламные окна.

Управление доступом на уровне пользователей. Имеется возможность потребовать от пользователей регистрироваться на шлюзе Kerio WinRoute Firewall до предоставления доступа к ресурсам интернет. Это позволяет настроить политику доступа отдельно для каждого пользователя, а не по IP-адресам машин, подключающихся к серверу.

Администрирование и уведомления. Консоль управления может быть установлена удаленно для обеспечения безопасной настройки параметров из любой точки сети. О каждом важном событии администратор уведомляется по электронной почте. Графики и статистические данные помогают быстро обнаружить и устанить возможные проблемы.

4.2.3. ПО сервера бухгалтерии

Для повышения эффективности управления в марте 2008 было принято решение о внедрении корпоративной информационной системы на базе конфигурации «1С:Предприятие 8. Управление производственным предприятием».

Внедрение автоматизированной системы было поручено компании «Инрэко ЛАН».

В ходе проекта внедрения была проведена адаптация системы, обучение пользователей, выработаны оптимальные бизнес-процессы.

На данный момент автоматизированы следующие участки учета:

Управление производством
Управление запасами
Управление закупками
Управление продажами
Управление денежными средствами

1С:Предприятие — программный продукт компании 1С, предназначенный для быстрой разработки прикладных решений. Технологическая платформа «1С:Предприятие» не является программным продуктом для использования конечными пользователями, которые обычно работают с одним из многих прикладных решений (конфигураций), использующих единую технологическую платформу. Платформа и прикладные решения, разработанные на её основе, образуют систему программ «1С:Предприятие», которая предназначена для автоматизации различных видов деятельности, включая решение задач автоматизации учёта и управления на предприятии (КИС).

Средства быстрой разработки представлены визуальным «конфигурированием», которое позволяет разработчику сосредоточиться на создании бизнес-логики приложения и не заниматься технологическими подробностями, такими как организация взаимодействия с базой данных, обработка транзакционных блокировок, нюансы программирования экранных форм и т. п. Конфигурирование частично заменяет кодирование и, таким образом, снижает требования к квалификации разработчиков 1С. Тем не менее имеет встроенный язык для реализации произвольной бизнес-логики.

5. Система адресации для всех участников сети

Число участников сети не превышает 255 узлов, поэтому проектируемая сеть будет иметь класс С.

Определим маску подсети как стандартную 255.255.255.0

Используем IP-адреса, которые рекомендованы в стандартах Internet для автономного использования из диапазона: начальный адрес – 192.168.0.0, конечный адрес – 192.168.0.255.

Разделим IP-адреса на группы, чтобы системному администратору было легче ориентироваться:

Группа 0-го порядка – те, кто напрямую подключен к управляемому коммутатору, сам коммутатор и серверы;

Группа 1-го порядка – узлы отдела бухгалтерии;

Группа 2-го порядка – узлы отдела кадров;

Группа 3-го порядка – узлы отдела финансового планирования;

Группа 4-го порядка – узлы отдела информационных технологий.

Таблица 5.1

IP-адресация узлов сети

Название узла	IP-адрес
Группа 0-го порядка
Управляемый коммутатор	192.168.0.1
ПК Руководителя	192.168.0.2
Сервер корпоративных баз данных	192.168.0.3
Файловый сервер	192.168.0.4
Почтовый сервер	192.168.0.5
Интернет сервер	192.168.0.6
Группа 1-го порядка
Сервер бухгалтерии	192.168.0.10
Принт-сервер	192.168.0.11
Руководитель отдела	192.168.0.12
Компьютер 1	192.168.0.13
Компьютер 2	192.168.0.14
Компьютер 3	192.168.0.15
Группа 2-го порядка
Принт-сервер	192.168.0.20
Руководитель отдела	192.168.0.21
Компьютер 1	192.168.0.22
Компьютер 2	192.168.0.23
Компьютер 3	192.168.0.24
Компьютер 4	192.168.0.25
Компьютер 5	192.168.0.26
Компьютер 6	192.168.0.27
Группа 3-го порядка
Принт-сервер	192.168.0.30
Руководитель отдела	192.168.0.31
Компьютер 1	192.168.0.32
Компьютер 2	192.168.0.33
Компьютер 3	192.168.0.34
Компьютер 4	192.168.0.35
Компьютер 5	192.168.0.36
Компьютер 6	192.168.0.37
Компьютер 7	192.168.0.38
Компьютер 8	192.168.0.39
Группа 4-го порядка
Принт-сервер	192.168.0.40
Руководитель отдела	192.168.0.41
Компьютер 1	192.168.0.42
Компьютер 2	192.168.0.43
Компьютер 3	192.168.0.44
Компьютер 4	192.168.0.45

6. Расчет стоимости оборудования

Рассчитаем стоимость необходимого сетевого оборудования.

Таблица 6.1

Стоимость сетевого оборудования

Наименование	Количество	Цена за единицу (руб.)	Итого (руб.)
Сервер Dell PowerEdge R900	1	331 560	331560
Dell PowerVault NX300	1	208 800	208800
DELL Dell PowerEdge 1950 III	1	106 560	106560
Dell PowerEdge SC1435	1	83 800	83800
DELL PowerEdge T300	1	38 710	38710
Серверная стойка Dell PowerEdge 2420	1	20 000	20000
Управляемый Коммутатор D-Link DES-3010F	1	5 970	5970
Коммутатор D-Link DES-1008D	1	600	600
D-Link DES-1016D	4	1480	5920
Принтер HP LaserJet P1505	3	7 727	23181
Многофункциональное устройство HP LaserJet M1522nf	4	15 040	60160
Цветной принтер HP Color LaserJet CP1518ni	2	11 650	23300
Медиаконвертеры DMC-920Т и DMC-920R	1	2 600	2600
Всего:	911161

Для расчета стоимости кабелей примем, что среднее расстояние между компьютерами в отделе и соответствующим коммутатором равно 6 метрам, тогда понадобится примерно 200 м кабеля UTP 5e.

Для покрытия расстояния от коммутаторов до центрального управляемого коммутатора (+ подсоединить руководителя) понадобится 245 м кабеля UTP 5e и 500 м кабеля ODT.

Увеличим расходы на кабель UTP 5e на 10% (для отходов и брака при монтаже) и получим примерно 500 м.

Всего понадобится 40 отрезков витой пары, для которой потребуется 80 коннекторов RJ-45. С учетом брака - 100

Таблица 6.2

Стоимость кабелей для прокладки сети

Наименование	Количество (м)	Цена за единицу (руб./м)	Итого (руб.)
Кабель UTP 5e	500	7	3500
Кабеля ODT	500	65	32500
Коннектор RJ-45 (8P8C)	100 шт.	5 руб./шт.	500
Всего:	36500

Всего на сетевое оборудование и соединяющие кабели понадобится 947 661 руб.

Заключение

В рамках данной работы была спроектирована ЛВС для организации ОАО «ОСВ Стекловолокно» компании Owens Corning. На основе исходных данных о структуре организации, ее функциях, а также базовом техническом обеспечении были приняты решения о структуре будущей сети, средах передачи данных, а также о необходимом сетевом оборудовании. Была произведена адресация всех узлов сети. А также был произведен выбор необходимого программного обеспечения, которое могло бы повысить эффективность управления на всех уровнях.

Список литературы

Теория:

1. Олифер В.Г., Олифер Н.А. Компьютерные сети: принципы, технологии, протоколы. –Спб.: «Питер», 2001.

2. Соловьева Л.Ф. Сетевые технологии. Учебник-практикум. – СПб.: БХВ-Петербург, 2004.

3. http://www.intuit.ru/ - Курс Основы локальных сетей

4. http://ru.wikipedia.org

Выбор оборудования и цены:

1. http://www.d-link.ru

2. http://www.003.ru/

3. http://active.4lan.com.ua/

4. http://www.dell.ru/

Проектирование локальной вычислительной сети ОАО ОСВ Стекловолокно
