СЕТЬ NGN

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

1 ОРГАНИЗАЦИИ СЕТИ СВЯЗИ (ОПИСАЕИЕ СХЕМЫ ПОСТРОЕНИЯ СЕТИ СВЯЗИ ГТС, ВИДЫ СИСТЕМ КОММУТАЦИИ, ИХ ЁМКОСТЬ И НУМЕРАЦИЯ, ПЕРСПЕКТИВЫ РАЗВИТИЯ СЕТИ).

2 СЕТЬ NGN

2.1 Характеристика и архитектура сети

2.2 Состав оборудования

2.2.1 Коммутатор SoftX

2.2.2 Универсальный шлюз доступа UA5000

2.2.3 Универсальный медиашлюз UMG8900

2.3 Услуги сети NGN

2.4 Системное и прикладное программное обеспечение

3 ОБОРУДОВАНИЕ КРОССА

4 ХАРАКТЕРИСТИКИ ИСПОЛЬЗУЕМЫХ КАБЕЛЕЙ

5 ОБОРУДОВАНИЕ ЭЛЕКТРОПИТАНИЯ

6 ИНДИВИДУАЛЬНОЕ ЗАДАНИЕ

ЛИТЕРАТУРА

ВВЕДЕНИЕ

Развитие телефонной связи нашей страны связано с созданием коммутационной техники трех поколений.

К первому поколению относятся автоматические телефонные станции декадно-шаговой системы (АТС ДШ) в процессе эксплуатации которых выявился ряд серьезных недостатков.

Наличие этих недостатков явилось серьезным препятствием для значительного увеличения емкости ГТС и автоматизации телефонной связи.

Ко второму поколению систем коммутации относятся автоматические телефонные станции координатного типа (АТС КУ). Станции этого типа обладают рядом преимуществ по сравнению с АТС ДШ. Однако, несмотря на эти улучшения АТС КУ все же имеют ряд недостатков, присущих АТС ДШ. Это и явилось предпосылкой для создания третьего поколения телефонных станций.

Третье поколение систем коммутации - квазиэлектронные и электронные телефонные станции. Квазиэлектронные станции устранили ряд недостатков присущих АТС ДШ и АТС КУ и используются во многих странах мира. Создание же полностью электронных систем стало возможным лишь после применения в них принципа коммутации информации в цифровом виде (импульсно-кодовая модуляция). Цель создания нового поколения коммутационной техники на основе цифровых систем передачи (ЦСП) заключается в повышении гибкости и экономичности системы, сокращение затрат и трудоемкости эксплуатации, упрощение и удешевление в производстве, а так же предоставление новых видов услуг абонентам.

Цифровая техника коммутации с управлением по записанной программе (SPC) для передачи текстов и данных была создана на фирме Siemens уже в начале 70-х годов. В начале 80-х годов на смену электромеханическим коммутационным системам пришла цифровая электронная коммутационная система EWSD. С самого начала в основу системы EWSD была заложена концепция, позволяющая ее дальнейшее развитие, как, например, использование EWSD в качестве коммутационной станции в сетях ISDN (цифровая сеть интегрального обслуживания).

EWSD - это уникальная система на все случаи применения с точки зрения размеров телефонных станций, их производительности, диапазона предоставляемых услуг и окружающей сеть среды. Благодаря своей унифицированной системной архитектуре EWSD идеально отвечает требованиям различных областей применения. Система EWSD может в равной мере использоваться как небольшая сельская телефонная станция минимальной емкости, так и в качестве большой местной или транзитной станции максимальной емкости, например, в плотно населенных городских зонах.

Предпосылками универсального использования системы EWSD является, с одной стороны, структура программного обеспечения и аппаратных средств, ориентированная на выполнение определенных функций, с другой стороны, модульный принцип построения механической конструкции. Одним из факторов, способствующих гибкости EWSD, является использование распределенных процессоров с функциями локального управления.

В состав предприятия РУП ВФ «Белтелеком» входят такие цеха как: ГТС, МТТС, ИВЦ, СЭС/ЗЦУ.

К ГТС относятся станционная служба, линейная служба, абонотдел.

Станционная служба ГТС предназначена для ведения профилактических работ по исправности аппаратуры.

Линейная служба производит контроль за состоянием линии.

Абонотдел обслуживает и коммутирует абонентов, т.е. предоставляет им услуги связи.

МТС – междугородняя телефонная сеть. Обеспечивает абонентам выход на межгород. К МТС относятся УВСЭ, EWSD, ЛАЦ, СЭП, абонотдел и комзал.

УВСЭ предоставляет услуги связи абонентам.

EWSD – современная телефонная станция, которая может быть использована в качестве узла сети связи. Кроме того, она может предоставлять новейшие услуги для систем с операторским обслуживанием, интеллектуальных сетей и сетей подвижной связи.

ЛАЦ – линейно-аппаратный цех – делится на ЛАЦ-СТ, в котором располагается каналообразующая аппаратура и аппаратура линейного тракта; ЛАЦ-СК, в котором находится оборудование индивидуального преобразования, стойки служебной связи и оборудование КРОСС. ЛАЦ предназначен для организации внутриобластной и региональной связи.

СЭП – служба электропитания. Осуществляет подачу электропитания ко всем установкам предприятия.

Комзал используется для коммутации абонентов, также может быть использован для коммутации в аварийном режиме через оператора.

Телеграф представляет собой электронную станцию из четырех модулей, канального оборудования городского уплотнения (ТМУ-15, ТВР) и аппаратного зала (на сегодняшний день компьютерного). В телеграф входят ЦКИ и БелПАК.

БелПАК – национальная сеть передачи данных, имеющая узлы в областных центрах и ряде районных городов республики. Сеть БелПАК решает проблемы по организации обмена внутренней информации между головными офисами и их представительствами в любом городе республики и за рубежом.

ЦКИ – центр контроля и измерений. Осуществляет контроль за оборудованием телеграфа.

ИВЦ – информационно-вычислительный центр. Там ведется подсчет звонков абонентов и длительность разговора каждого. Затем начисляется плата за телефон.

Структура предприятия представлена на рисунке 1.

Рисунок 1 – Структура предприятия

Витебский филиал РУП "Белтелеком" предоставляет услуги:

- междугородной и международной телефонной связи;

- телеграфной связи;

- передача данных и доступа в сеть Интернет;

- городской телефонной связи;

- и других новых услуг электросвязи.

На телефонных сетях страны эксплуатируются свыше 4 тыс. км волоконно-оптических линий связи (ВОЛС), которые связывают все областные центры, а также обеспечивают качественную связь с соседними странами (Польшей, Украиной, Россией, Латвией, Литвой) и выход на международные магистрали TEL, ITUR, TAE.

Для организации междугородных каналов спутниковой связи эксплуатируется комплекс наземных станций спутниковой связи «Телепорт». Одна станция работает на регион Атлантического океана и Средиземноморья, вторая – на регион Индийского океана.

Телефонная сеть республики оснащена цифровыми коммутационными системами типа EWSD, AXE-10, SI-2000, C-12. На местных телефонных сетях активно внедряется отечественное оборудование АТСЭФ, БЕТА.

Проводится постоянное техническое развитие национальной сети «БелПак», которая начала зарождаться в 1992 году. Республиканская сеть «БелПак» сегодня – это 18 узлов связи в областных центрах и крупных выделенных городах.

Продолжается работа по внедрению новых услуг электросвязи на базе Интеллектуальной платформы (ИП). Оборудование ИП стало вводиться в эксплуатацию в 2001 году. Основная идея Интеллектуальной сети связи состоит в отделении процесса традиционной коммутации вызовов от процесса введения новых услуг. Модернизация услуг благодаря этому производится лишь с помощью обновления программного обеспечения ИП. Интеллектуальная платформа – это программно-аппаратный комплекс, позволяющий предоставлять широкий спектр услуг на базе существующей телефонной сети. На базе ИП предоставляются следующие услуги:

- в 2001г. была реализована услуга «Интерактивный опрос» - она предназначена для проведения опросов, выяснения общественного мнения посредством телефона;

- с 1 сентября 2001 г. оказываются услуги «Сервисная телефонная карта», «Карточный счет», «Абонентский счет».

Сервисная телефонная карта – это бесконтактная пластиковая карта, приобретая которую абонент как бы открывает себе банковский счет. Она содержит числовой пароль (пин-код), который вводится при наборе номера и означает путь к счету абонента. В процессе разговоров «проговоренные» суммы списываются со счета.

«Карточный счет» - это телефонный счет, покупаемый абонентом на свое имя. Пин-код вручается заказчику в запечатанном конверте после оплаты аванса. Счет пополняется абонентом. Позвонить можно с любого телефона.

Услуга «Абонентский счет» аналогична «Карточному счету», но абонент заключает договор на использование этой услуги с определенного номера телефона.

- с 15.02.2002г. оказывается услуга «Телефония по IP-протоколу». В IP – телефонии голосовое сообщение представляет собой пакет-файл. Пакеты всех говорящих двигаются в одном потоке, и не нужно каждой паре абонентов резервировать отдельный канал, как в традиционной телефонной связи. В настоящее время эти услуги предоставляются на многие страны Европы, Москву и Московскую область, Санкт-Петербург, Ленинградскую область;

- Минская ГТС предоставляет новые информационные услуги «Киноафиша», «Ночные дискотеки», «Ночные магазины», «Гороскоп», «Прогноз погоды», «Сказка», «Именины».

В республике развиваются сети подвижной связи. С 1993г. совместное предприятие «БелСел» предоставляет услуги сети радиотелефонной сотовой связи. Сеть охватывает около 52% территории страны.

В 1999г. на территории Республики начало коммерческую деятельность СП ООО «Мобильная цифровая связь» (торговая марка «VELKOM»).

В 2002г. начало свою коммерческую деятельность СООО «Мобильные ТелеСистемы» (МТС). В целях обеспечения ускоренного покрытия перспективных для экономики государства территорий и направлений Министерством связи и информатизации совместно с операторами МЦС и МТС разработана Программа перспективного развития сетей GSM. Количество абонентов действующих в стране операторов сотовой связи стремительно растет.

2 СЕТЬ NGN

2.1 Характеристика и архитектура сети

NGN – это мультисервисные сети связи, ядром которых являются опорные IP-сети, поддерживающие полную или частичную интеграцию услуг передачи речи, данных и мультимедиа. В NGN используется открытая интегрированная сетевая архитектура.

С помощью разнообразных функций предоставления услуг сеть NGN может поддерживать множество услуг, например, услуги передачи речи, данных и мультимедиа, или интегральные услуги. В соответствии с решением U-SYS, предложенным компанией Huawei, NGN содержит четыре плоскости: плоскость граничного доступа, плоскость базовой коммутации, плоскость управления сетью и плоскость управления услугами. Архитектура сети показана на схеме (см. графический раздел, лист2).

2.2 Состав оборудования

2.2.1 Коммутатор SoftX

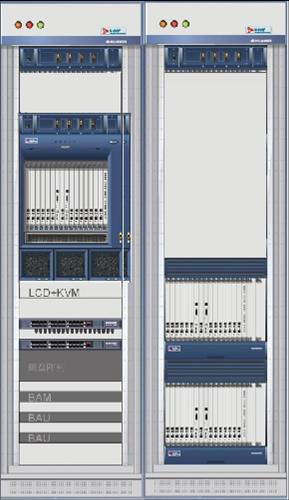

Внешний вид коммутатора SoftX представлен на рисунке 2.

Рисунок 2 – Коммутатор SoftX

Являясь изделием большой емкости и высокой производительности, SoftX3000 может применяться на уровне управления сетью NGN и обеспечивает управление вызовами и управление соединениями для услуг передачи речи, данных и мультимедийных услуг на основе IP-сети.

SoftX3000 поддерживает разнообразные функции предоставления услуг и мощные функции организации сети. В процессе развития и интеграции традиционных сетей ТфОП в сеть NGN оборудование SoftX3000 может использоваться в качестве оконечной станции (станции C5), транзитной станции, междугородной станции (станции C4), международной станции и т. д.

Система SoftX3000 полностью совместима со всеми сервисными функциями станций ТфОП и поддерживает множество протоколов, в частности, протокол управления медиашлюзом (MGCP; MediaGatewayControlProtocol), H.248, систему сигнализации №7 (ОКС №7), цифровую абонентскую сигнализацию №1 (DSS1; DigitalSubscriberSignalingNo. 1), SIP и H.323. К оборудованию SoftX3000, которое может предоставлять разнообразные услуги, например, передачи речи, данных и мультимедиа, могут подключаться традиционные телефонные терминалы ТфОП, терминалы ISDN, пакетные терминалы MGCP, пакетные терминалы H.248, пакетные терминалы SIP и пакетные терминалы H.323. Следовательно, SoftX3000 может использоваться в качестве мультимедийной оконечной станции.

Максимальное значение числа попыток вызовов в час наибольшей нагрузки (BHCA; BusyHourCallAttempt) одного модуля обработки услуг – 400 K. Каждый модуль поддерживает 9000 соединительных линий с мультиплексированием с разделением времени (TDM; TimeDivisionMultiplexing) или, эквивалентно, 50 000 абонентских линий. При полной комплектации система SoftX3000 поддерживает максимум 40 модулей обработки услуг; значение BHCA всей системы – 16000 K; SoftX3000 поддерживает максимум 360 000 соединительных линий TDM или, эквивалентно, 2 000 000 абонентских линий.

SoftX3000 поддерживает черный и белый списки, аутентификацию вызовов, перехват вызовов и т. д. SoftX3000 может действовать в качестве международной станции.

SoftX3000 поддерживает подсистему передачи сообщений (MTP; MessageTransferPart) и протокол M3UA (Messagetransferpart 3 – UserAdaptation; Подсистема передачи сообщений, уровень 3 – Уровень адаптации пользователей), что позволяет использовать SoftX3000 в качестве интегрированного шлюза сигнализации.

Оборудование SoftX3000 поддерживает прикладной протокол интеллектуальной сети (INAP; IntelligentNetworkApplicationProtocol). Поэтому оно может применяться в качестве SSP в системе IN.

SoftX3000 поддерживает протокол H.323 и может функционировать в качестве привратника (GK; GateKeeper) или шлюза (GW; Gateway) в традиционной сети передачи речи поверх IP (VoIP; Voiceover IP).

SoftX3000 поддерживает RAS, Q.931 и H.245 и может работать в качестве видеошлюза взаимодействия (VIG; VideoInterworkingGateway) вместе с оборудованием UMG8900 компании Huawei.

SoftX3000 не только наследует различные сервисные функции от традиционныхТфОП и IN, но и предоставляет дополнительные услуги на основе архитектуры NGN. SoftX3000 поддерживает следующие функции предоставления услуг:

Полностью наследует функции речевых услуг от станции C&C08 компании Huawei, что позволяет системе SoftX3000 предоставлять основные речевые услуги и дополнительные услуги.

Поддерживает протоколы T.38 и T.30 и предоставляет IP-услуги высококачественной факсимильной и модемной связи.

Поддерживает INAP. Взаимодействуя с интеллектуальной платформой SCP, система SoftX3000 полностью наследует такие традиционные услуги IN, как услуга связи по картам (CCS; CardCallingService), усовершенствованная услуга с предоплатой (APS; AdvancedPrepaidService), услуга семейного бесплатного телефона (FFPH; FamilyFreePhone) и услуга виртуальной частной сети (VPN; VirtualPrivateNetwork).

Поддерживает SIP. Взаимодействуя с сервером приложений SIP и сервером приложений третьей стороны или виртуального оператора, система SoftX3000 предоставляет абонентам разнообразные дополнительные услуги, сторонние услуги и заказные услуги, например, услугу унифицированной связи (UC; UnifiedCommunication).

Система SoftX3000 имеет открытые интерфейсы стандартных протоколов. Она поддерживает не только множество протоколов сигнализации NGN, включая MGCP, H.248, SIP, SIGTRAN, но и ряд традиционных систем сигнализации ТфОП, например, ОКС7, R2, DSS1 и V5. SoftX3000 имеет мощные и гибкие функции организации сети.

Так как в системе SoftX3000 использованы усовершенствованные технологии проектирования аппаратных средств и программного обеспечения, данная система имеет не только модульную архитектуру аппаратных средств, но и характеризуется высокой производительностью и большой емкостью на уровне операторского класса.

SoftX3000 характеризуется также высокой степенью интеграции. При полной комплектации требуется только 5 шкафов. Рабочая потребляемая мощность шкафов – менее 12 кВт.

В соответствии с достоверным прогнозом среднее время наработки на отказ (MTBF; MeanTimeBetweenFailures) системы SoftX3000 достигает 53 лет, и ежегодное время прерывания работы системы составляет в среднем лишь 0,89 минуты.

2.2.2 Универсальный шлюз доступа UA5000

Универсальный шлюз доступа UA5000 делятся на шлюзы станционного и наружного исполнения, рисунки 3,4 соответственно.

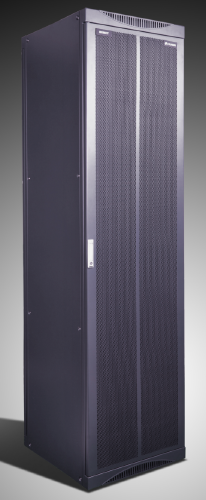

Рисунок 3 - Шлюз станционного исполнения

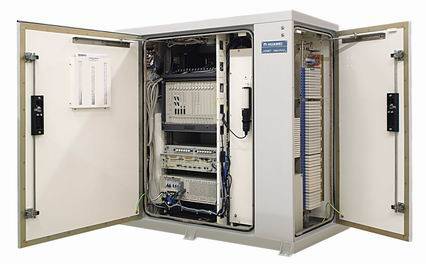

Рисунок 4 – Шлюз наружного исполнения

UA5000 сконструирован по принципу «универсальной корзины», обеспечивающей практически все, известные на сегодняшний день, типы абонентского доступа с использованием как стандартной (64 кбит/с), так и широкой полосы пропускания. Многообразие поддерживаемых интерфейсов позволяет использовать оборудование для построения узлов досупа как в ТфОП, в качестве модуля сети абонентского доступа, так и в составе сетей NGN.

Линейка шлюзов доступа делится на шлюзы станционного и наружного исполнения. Последние, в свою очередь, имеют варианты исполнения на 384, 960 и 1408 абонентских линий (максимально). Оборудование наружного исполнения поставляется в специализированных стативах с трехсторонним доступом, полностью оборудованных всей необходимой инфраструктурой – системой электропитания, аккумуляторами, кроссовым оборудованием и интеллектуальной системой контроля климата, позволяющей поддерживать необходимые шлюзу параметры окружающей среды вне зависимости от внешних погодных условий.

UA5000 оснащен также встроенным коммутационным полем TDM, что позволяет коммутировать голосовой трафик между абонентами одного шлюза без выхода в пакетную сеть, избегая таким образом многократной перекодировки, ухудшения качества передачи голоса, а также экономя ресурсы IP сети.

2.2.3 Универсальный медиашлюз UMG8900

Шлюз нового поколения UMG8900 разработан компанией Huawei. Он осуществляет преобразование и обработку базовых услуг различных сетей, имеет встроенную платформу для коммутации широкополосных и узкополосных услуг. UMG8900 имеет высокую степень интеграции и большую производительность, является важным элементом сети следующего поколения (NGN). Совместно с контроллером медиашлюза (MGC) он образует коммутатор нового поколения, который предоставляет все услуги ТфОП и обеспечивает плавный переход к сети NGN.

При пакетной передаче услуг система поддерживает приоритеты передачи паке-тов услуг по IP-сети. Производится иерархическая передача разных потоков услуг, при взаимодействии с несущей сетью, обеспечивающей надежную защиту услуг.

UMG8900 занимает лидирующее положение в промышленности по показателям улучшения качества передачи речи. Используемая технология обеспечивает ка-чество передачи речи, лучшее, чем имеющееся в сетях ТфОП.

Логическая архитектура UMG8900 приведена на рисунке 5.

Рисунок 5 - Логическая архитектура системы

UMG8900 обеспечивает доступ и коммутацию потоков услуг TDM уровня несущей с помощью модуля обработки TDM, доступ к пакетной передаче услуг с помощью модуля обработки пакетов. Шлюзом производится преобразование форматов потоков услуг, выполняемое модулем ресурсов услуг. Также предоставляются функции проигрывания сообщений, прием цифр и другие ресурсы услуг. Модуль адаптации сигнализации обеспечивает анализ и адаптацию общеканальной сигнализации. Модуль управления шлюзом управляет ресурсами шлюза.

Кроме названных модулей, UMG8900 включает модули эксплуатации и техобслуживания, синхронизации (предоставляющий синхросигналы для модуля обработки TDM) и каскадные соединения на случай использования нескольких полок в режиме каскадного подключения.

UMG8900 может выступать в качестве шлюза обмена данными сети NGN, передавая традиционные услуги сети ТфОП сети NGN.

Если UMG8900 работает как шлюз обмена данными, он управляется устройством SoftX3000. UMG8900 взаимодействует с SoftX3000 при помощи протокола H.248.

UMG8900, при взаимодействии с SoftX3000, может работать как транзитная станция традиционной сети ТфОП. Схема применения UMG8900 и SoftX3000 в сети приведена в графическом разделе на листе 3.

Несколько UMG8900, используемых в качестве транзитных станций, поддерживают взаимосвязь при помощи IP-пакетов на уровне базовой сети. Такой подход позволяет постепенно преобразовывать сети в NGN. Также они могут быть соединены с помощью имеющейся транспортной сети TDM, что сберегает инвестиции оператора.

Сигнализация управления вызовом может передаваться от местной станции с помощью транзитного пункта сигнализации (STP) или к SoftX3000 с помощью встроенного шлюза сигнализации UMG8900.

2.3 Услуги сети NGN

Сеть NGN позволяет через одну абонентскую линию предоставлять ряд современных цифровых услуг, включая интерактивное телевидение (ip-tv), высокоскоростной доступ в интернет, от 1G до 10G, качественную телефонную связь, и дополнительные услуги, включая такие, как:

- «Сокращённый набор номера» (создание виртуальной записной книжки);

- «Детский вызов» - соединение с заданным номером происходит после снятия телефонной трубки, если в течение 5 секунд не начат набор любого другого номера;

- «Временный запрет некоторых видов исходящей и входящей связей»;

- «Услуга вызова-побудки (до 10 записей) »;

- «Услуга "Не беспокоить"»;

- «Переадресация входящих вызовов при занятости или отсутствии ответа абонента»;

- «Уведомление о поступлении нового вызова (индикация входящего вызова)» с указанием номера вызывающего абонента, т.е. определитель номера;

- «Конференцсвязь с тремя абонентами»;

- CLIP во время «Вызова на ожидании» (дополнительно должна быть подключена услуга "Вызов на ожидании");

- «Трассировка злонамеренных вызовов».

2.4 Системное и прикладное программное обеспечение

На период прохождения практики я был назначен на должность практиканта в отделе обслуживания сети NGN. Рабочее место достаточно комфортабельно и оснащено современными компьютерами с новейшим программным обеспечением.

Основными программами, которыми я пользовалась во время работы, являются АСКРЭ (автоматическая система комплексных расчетов за услуги электросвязи) и ManagerN2000 Client.

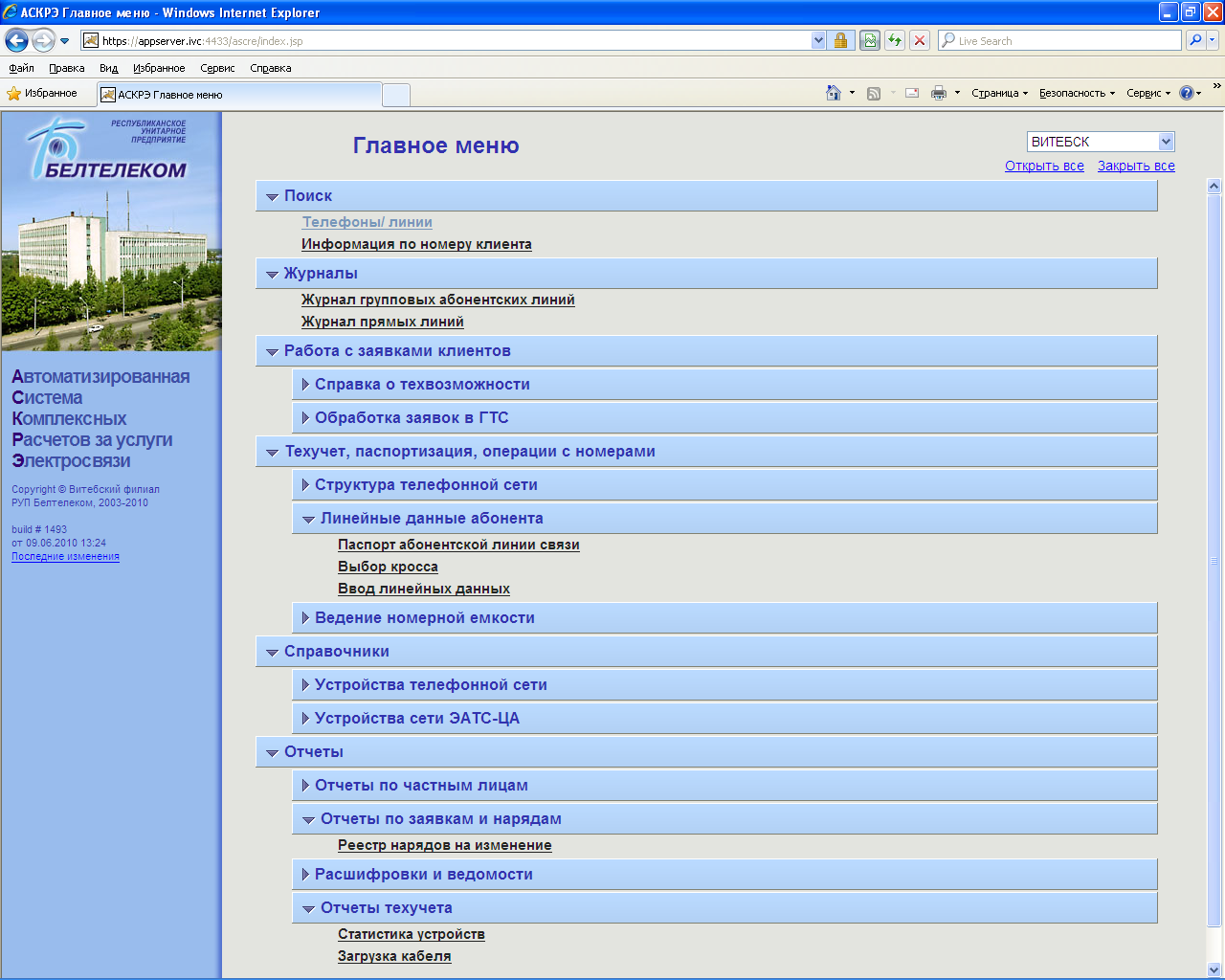

Система АСКРЭ имеет свой внешний вид, представленный на рисунке 6.

Рисунок6 – Внешний вид АСКРЭ

Как видно из рисунка 6 АСКРЭ представляет собой систему, имеющую удобный интерфейс и предоставляющую различные возможности, такие как:

- Информация об абоненте;

- Расширенный поиск клиента;

- Регистрация заявок.

АСКРЭ предоставляет доступ к журналу открытых заявок, общему журналу заявок, журналу нарядов, журналу заявок по монтерам, журналу прямых линий. Система может отображать работы с нарядами и различные виды отчетов.

Отчет, с которого начинался каждый рабочий день, – это реестр нарядов на изменение. В нем отображался полный список выполненных операций и операций, которые требовалось выполнить.

Из данного списка выбирались абоненты, которым необходимо было установить ту или иную услугу. Для установки услуг абоненту, требовалось открыть ManagerN2000 Client.

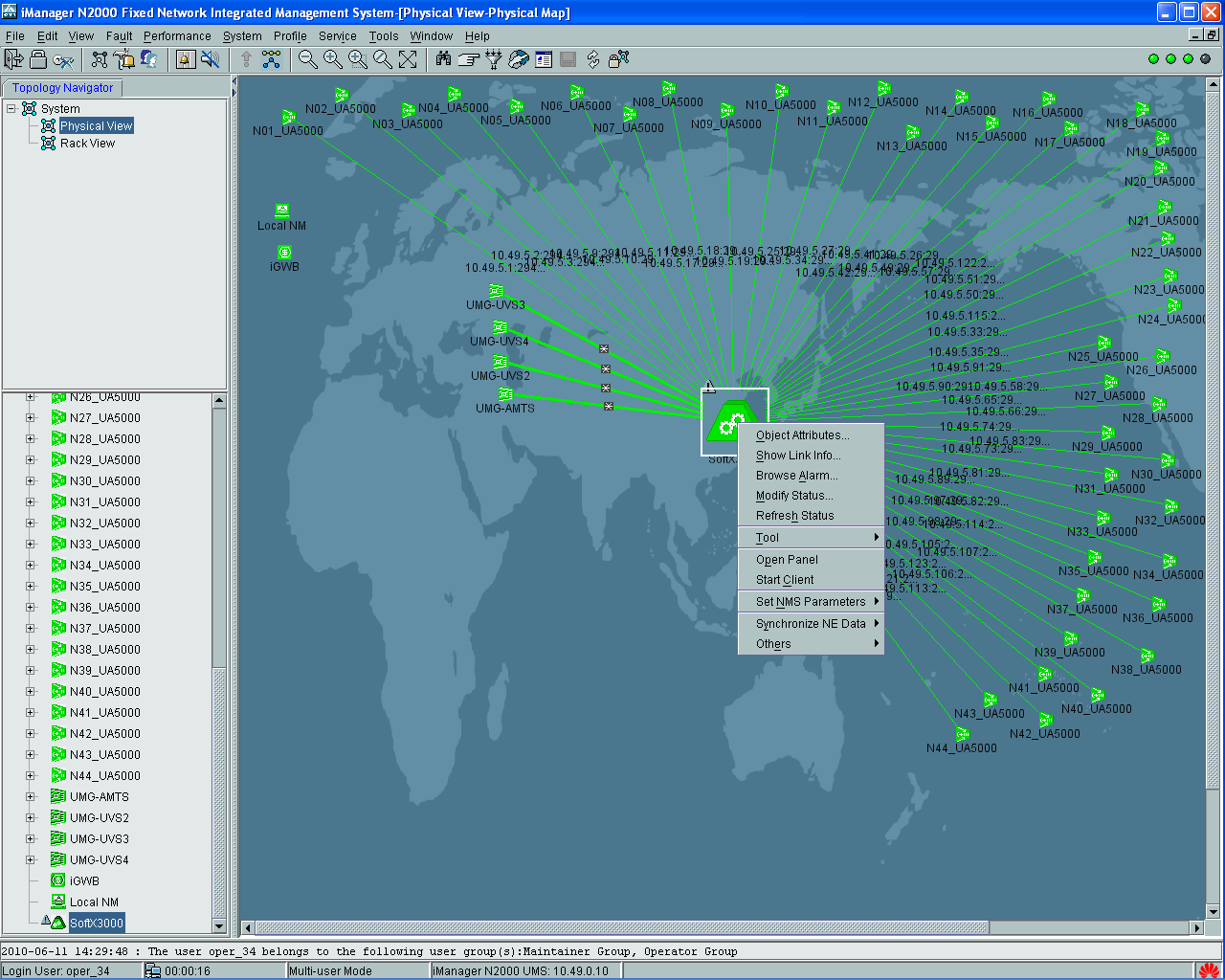

В появившемся окне требовалось кликнуть правой кнопкой мыши и выбрать в контекстном меню StartClient – рисунок 7.

Рисунок 7 – Окно ManagerN2000 Client с контекстным меню

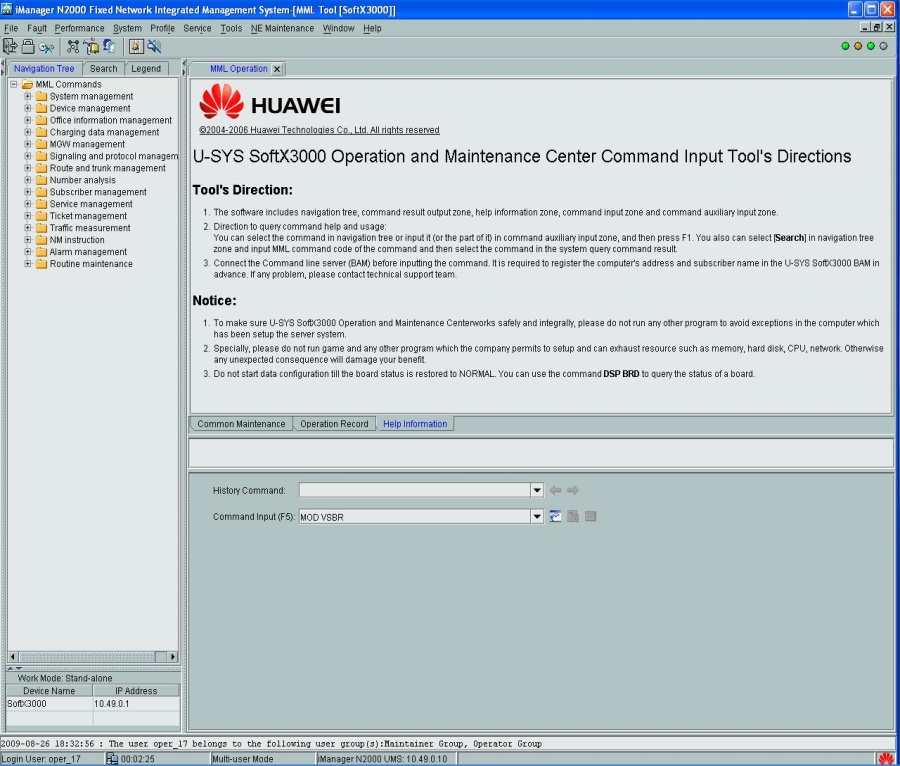

В следующем окне находится 2 строки, в строку CommandInput нужно ввести команду в (зависимости от вида услуги), после чего нажать F9 – рисунок 8.

Рисунок 8 – Окно со строкой для ввода команды

Далее появится окно с множеством строк. В строку Subscribernumber вводим номер абонента, которому устанавливается услуга, в строке LocalDNSet ставится 0, в строке Supplementaryserviсe нажимаем на стрелку и из появившегося перечня выбираем ADI (ставим галочку), после чего нажимаем выполнение.

После выполнения в верхней части окна появлялся отчет о том, что услуга завершена успешно либо нет.

Существует ряд других задач, которые необходимо было решать по мере их возникновения. Только эти работы поступали либо от абонентов либо от центрального бюро ремонта.

Перечень работ и способы их выполнения:

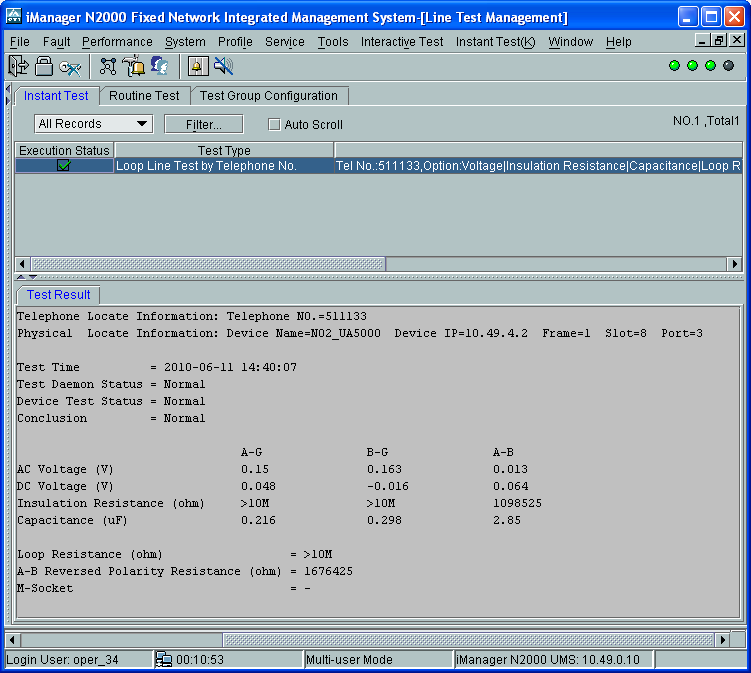

- Тестирование абонента – в главном меню выбирается Tools, TestLine, кликаем правой кнопкой по верхнему полю, в контекстном меню выбирается LoopLineTest, вводим номер абонента и выполняем. После чего смотрим результат. Один из результатов приведён на рисунке 9.

Рисунок 9 – Варианты результатов тестирования абонента

- Отключение абонента за неуплату – команда SETOWSBR, далее номер абонента.

- Подключение отключенного за неуплату – команда RMVOWSBR, далее номер абонента.

- Опросить какие виды ДВО установлены у абонента – команда MODSS, далее номер абонента.

3 ОБОРУДОВАНИЕ КРОССА

Оборудование кросса состоит из станционной части и линейной. В универсальных телекоммуникационных шкафах UA 5000 кроссовое оборудование находится в правой части шкафа. Если рассмотреть кросс, то центральная часть кросса является станционной, которая состоит из 16-ти парных плинтов, которые разделяются на станционные порты ADSLannexA и annexB и порты департамента охраны. С левой и правой стороны располагаются гром-полосы (абонентское распределение), 10-ти парные с функцией защиты по току и по напряжению. Плинты для UA 5000 производятся фирмой Huawei. Так же оборудование располагается в блок-контейнерах в которых находится оборудование кросса, который состоит из линейной и станционной части. Построен кросс на стойках SU-2, которая разделена на две части: нижняя – линейная и верхняя – станционная. Плинты используемые для подключения абонентских портов и гром-полос производятся белоруской компанией “Лёсс”.

Существует несколько видов кроссировок абонентов:

- Абоненту представляется только телефония – осуществляется кроссировка до абонентского распределителя;

- Абоненту предоставляется ШПД по технологии ADSLannexA – абонентский порт кроссируется на станции с портом ADSLannexA и на абонентский распределитель;

- Абонент с услугой ШПД и услугой департамента вневедомственной охраны – для подключения используется порт ADSLannexB. Кроссировка выполняется с абонентского порта на порт ADSLannexB, департамента охраны.

Так же существуют выделенные линии для предоставления услуг либо для ADSL либо департамента охраны. В данном случае линия порта услуги ШПД или департамента охраны кроссируется на абонентский распределитель.

4 ХАРАКТЕРИСТИКИ ИСПОЛЬЗУЕМЫХ КАБЕЛЕЙ

КАБЕЛИ И ПРОВОДА

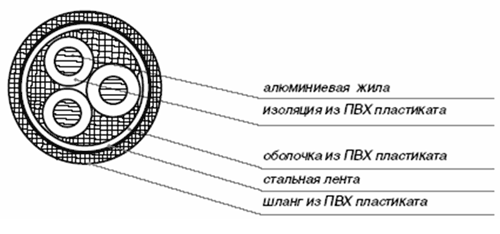

АВББШВ (КАБЕЛЬ СИЛОВОЙ В ПЛАСТМАССОВОЙ ИЗОЛЯЦИИ АВББШВ, АВББШВНГ)

Кабель силовой АВБбШв общего назначения без оболочки, предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение с неограниченной разностью уровней и в сетях постоянного напряжения.

Кабель силовой имеет рабочее напряжение 0,66 или 1 кВ, рабочую температуру от -50 до +50°С при относительной влажности до 98% (при t до +35°C). Длительно допустимая температура нагрева жил не должна превышать 70°С. максимально допустимая температура жил кабелей с изоляцией из ПВХ пластиката не должна превышать +80°С.

Кабель силовой двух и трехжильный изготавливают с основными жилами одинакового сечения и они могут иметь жилу заземления меньшего сечения. Кабель силовой четырехжильный изготовляют с максимальным сечением жил 185 мм2, их выпускают с жилами одинакового сечения или с одной нулевой жилой меньшего сечения.

Конструкция кабеля АВБбШв:

жилы - алюминиевая или мягкая медная проволока;
- изоляции - ПВХ пластикат или полиэтилен;
- защитного покрова - защитный слой из двух лент ПЭТФ пленки и двух лент ПВХ пленки, две стальные оцинкованные ленты или покрытые битумом и лентами ПЭТФ пленки;
- оболочка - ПВХ пластикат.

Кабель силовой в пластмассовой изоляции АВБбШв допускается прокладывать (без дополнительного прогрева) при температуре окружающего воздуха не ниже -15°С.

Кабель данного вида должен прокладываться при минимальном радиусе изгиба, равном 7,5D.

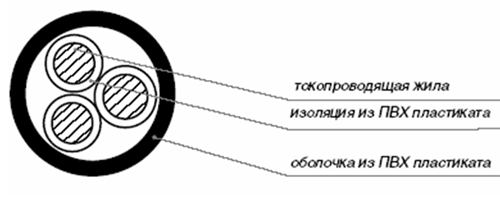

АВВГ (КАБЕЛЬ СИЛОВОЙ АЛЮМИНИЕВЫЙ АВВГ)

Кабель силовой, с алюминиевыми жилами с изоляцией и оболочкой из поливинилхлоридного пластиката, без защитного покрова. Предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1,0 кВ частотой 50 Гц. Кабель применяется на электростанциях, в местных сетях, в промышленных, распределительных, осветительных устройствах, а также в качестве электропроводки в жилых и хозяйственных помещениях.

Прокладка кабеля осуществляется без предварительного подогрева, при температуре не ниже 15°С с неограниченной разницей уровней на трассе прокладки кабеля. Кабель прокладывают в земле, в кабельных каналах, в помещениях, под открытым небом - во всех случаях должна быть исключена возможность механического повреждения и больших растягивающих усилий.

Конструкция кабеля АВВГ:

1 - ТПЖ - однопроволочная или скрученная многопроволочная алюминиевая жила секторного или круглого профиля, I или II класса по ГОСТ 22483-77.
2 - Изоляция жил - ПВХ пластикат изоляционный.
3 - Сердечник кабеля - концентрическая скрутка изолированных жил разной расцветки с обмоткой ПВХ пленкой.
4 - Оболочка - ПВХ пластикат шланговый. Оболочка кабеля устойчива к солнечному излучению и не распространяет горение.

Кабель изготавливают 1-, 2-, 3-, 4-жильным, с заземляющей, с нулевой жилами или без них.

Производимые типоразмеры кабеля АВВГ, число токопроводящих жил (ТПЖ), их сечение (мм2):

5 ОБОРУДОВАНИЕ ЭЛЕКТРОПИТАНИЯ

Шкафы сети NGNвключены потретей категории, установлены преобразователи фирмы Emerson, которые состоят из выпрямителей и блока мониторинга.

Для электроприемников третьей категории электроснабжение может выполняться от одного источника питания при условии, что перерывы электроснабжения, необходимые для ремонта или замены поврежденного элемента системы электроснабжения, не превышают 1 суток. По данной категории могут быть включены вспомогательные цеха, цеха, в которых технологический процесс допускает кратковременные остановки оборудованиятак как оборудования сети NGNоснащено АКБ которые позволяют при пропадании электро питания проработать от 3х до 5 часов в зависимости от количества абонентов.

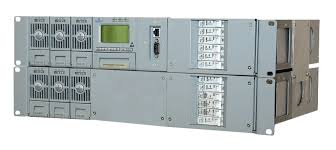

В шкафах используется выпрямитель EmersonR48, который изображен на рисунке 11:

Рисунок 11 - Выпрямитель EmersonR48

В зависимости от абонентской нагрузки в шкафах сети NGNиспользуются выпрямители EmersonR48разный моделей:

- EmersonR48-400/800 – при малой абонентской нагрузке;

-EmersonR48-3200 – при большой абонентской нагрузке.

Выпрямитель R48 преобразует стандартное напряжение сети переменного тока в стабилизированное напряжение -48В постоянного тока, уровень которого можно настраивать зависимости от потребностей нагрузки в каждом конкретном случае. Выпрямитель R48с постоянной выходной мощностью построен по современной запатентованной технологии двойного импульсного преобразования с использованием процессора цифровой обработки сигналов (DSP - DigitalSignalProcessor).

Так же на сети NGNиспользуются блоки мониторинга (рис. 12).

Рисунок 12 – Блок мониторинга ACTURA® Optima 48310

Блок мониторинга выполняет следующие функции: уведомление о событиях происходит по протоколу SNMP используя в качестве трансорта TCP/IP сеть, расширенные возможности по мониторингу и управлению системой позволяют оператору территориально находиться в другом месте, а так же встроенная сетевая поддержка включает в себя web-сервер не требующий дополнительного программного обеспечения.

6 ИНДИВИДУАЛЬНОЕ ЗАДАНИЕ

В кабельном производстве применяются различные материалы, предназначенные для изолирования проводных элементов. Главное условие изоляции кабелей и проводов - она не должна проводить ток, поэтому в качестве материалов здесь традиционно применяют: резину, ПВХ, полиэтилен, фторопласт или бумагу. В некоторых случаях в качестве изоляционных материалов также применяют: окись магния, лак, шёлк или полистирол.

Тип изоляции кабелей выбирается на основании конструктивных особенностей кабеля и сетевого напряжения, при котором он будет эксплуатироваться:

- для оболочных кабельных изделий при показателях постоянного напряжения не более 700 Вольт, и номинального переменного тока не более 220 Вольт для однофазных сетей (380 Вольт в случае с трёхфазными);

- для безоболочных кабелей с показателями постоянного напряжения не выше 700 Вольт, и номинального переменного тока до 220 Вольт (380 вольт для трёхфазных сетей);

- для оболочных и безоболочных кабелей с показателями постоянного тока не более 700 - 1000 Вольт, и переменного от 220 до 400 Вольт (для трёхфазных сетей на 380 и однофазных на 220 Вольт);

- для кабелей с постоянным напряжением до 3600 Вольт и показателями переменного тока от 400 до 1800 Вольт;

- для кабелей, эксплуатируемых в условиях постоянного напряжения в 1000 - 6000 Вольт при показателях переменного тока в 400 - 1800 Вольт.

Изоляционные материалы на основе резины, использующиеся в кабельном производстве, могут быть как природного, так и синтетического происхождения. Немаловажным преимуществом резиновой изоляции проводки и кабелей является достаточно высокая гибкость, что даёт возможности для монтажа сетей в любых условиях. Но, со временем, резиновая изоляционная оплётка теряет свои защитные свойства и подвергается изменению химических свойств материала, что негативно сказывается на надёжности изоляционного слоя.

Кабель с резиновой изоляцией КГ (изоляция из резины на основе натурального и бутадиенового каучуков)

Изоляция из полиэтиленов высокой или низкой плотности отличается высокой стойкостью к воздействию химической или иной агрессивной среды. Вулканизированный полиэтилен не боится и перепадов температур, а вот обычные виды полиэтиленовой изоляции при нагревании нестабильны. Именно поэтому они не рекомендуются для использования в условиях повышенных температур.

Силовой кабель с изоляцией из сшитого полиэтилена

Изоляционные материалы на основе ПВХ - это производные полимеров, со всеми их достоинствами и недостатками. ПВХ-изоляция обходится производителю дешевле любых других видов изоляционных материалов. Но, при добавлении пластификаторов, оплётка провода или кабеля немного теряет в своих защитных свойствах, да и химическая стойкость материала снижается. При этом изоляция на основе ПВХ отличается высокой эластичностью, а при подборе правильных добавок можно придать ей дополнительные свойства: термостойкость и сохранение эластичности в низкотемпературных условиях.

Силовые кабели с ПВХ изоляцией

Изоляция на бумажной основе, при обилии современных материалов, сегодня используется довольно ограниченно. Допустимое напряжение для такого типа проводки - не более 35 кВ. Если бумажная изоляция применяется при производстве силовых кабелей - необходимо использовать бумажную основу, пропитанную специальным составом, включающим в себя воск, масло и канифоль. В итоге бумага приобретает несвойственные ей характеристики. Высоковольтные сети изолируют материалом, созданным из многослойной целлюлозной основы. Среди явных минусов такой изоляции - нестойкость бумаги к любым внешним воздействиям.

Силовой кабель с бумажной изоляцией

Фторопластовая изоляционная прослойка проводов и кабелей - одна из самых надёжных. Однако, применение этого материала требует определённых усилий, ведь фторопласт в лентах наматывают на кабельные жилы, а затем подвергают затеканию под воздействием высоких температур. Полученное в итоге покрытие отличается высокой стойкостью к любым внешним воздействиям: его непросто повредить механическим, химическим или любым другим способом.

ЛИТЕРАТУРА

Бакланов И.Г. NGN. Принципы построения и организации. – М.: Метротек, 2008.
Столингс В. Современные компьютерные сети. – СПб.: Питер, 2003.
Гольдштейн А.Б., Гольдштейн Б.С. Softswitch. – СПб.: БВХ-Санкт-Петербург, 2006.
Шнепс-Шнеппе М.А. Лекции по NGN. – М., 2005.
www.huawei.com

Дата_________________ Подпись

PAGE \* MERGEFORMAT 3

СЕТЬ NGN
