Проектирование полносборного жилого дома

Проектирование полносборного жилого дома


ОГЛАВЛЕНИЕ

1. Исходные данные …........................................................................................................... 4

2. Объемно-планировочное решение

2.1. Форма и размеры здания. Этажность............................................................................ 4

2.2. Количество и состав квартир………………………………………………………….. 4

2.3. Освещение помещений и ориентация здания………………………………………... 5

2.4. Организация входной группы…………………………………………………………. 5

2.5. Выполнение требований пожарной безопасности. Пути эвакуации…………………5

2.6. Описание фасадов……………………………………………………………………… 6

3. Конструктивные решения

3.1. Строительная система, конструктивная система и конструктивная схема здания .

3.2. Фундаменты ................................................................................................................ 6

3.3. Стены

3.3.1. Наружные стены...……………………................................................................. 6

3.3.2. Внутренние несущие стены. .................................................................................... 8

3.4. Перекрытия, балконы, лоджии, галереи.................................................................... 9

3.5. Крыша, кровля ............................................................................................................. 9

3.6. Лестницы и лифты ..................................................................................................... 10

3.7. Заполнения оконных и дверных проемов ................................................................. 11

3.8. Перегородки ................................................................................................................ 12

3.9. Полы .............................................................................................................................. 12

3.10. Санитарно- техническое оборудование…………………………………………… 12

3.11. Вентиляция ……………………………………………………….……………….... 13

3.12. Солнцезащитные устройства ………………………………………………………. 13

4. Инженерное оборудование ............................................................................................... 14

5. Расчеты (расчеты 5.2 -5.4 на усмотрение студента заочника)

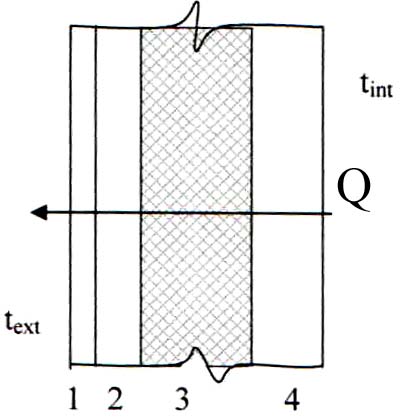

5.1. Расчет сопротивления теплопередаче наружной стены ............................................. 14

5.2. Расчет теплоустойчивости наружной стены...........................................… 16

5.3. Расчет теплоусвоения полов ............................................................. 17

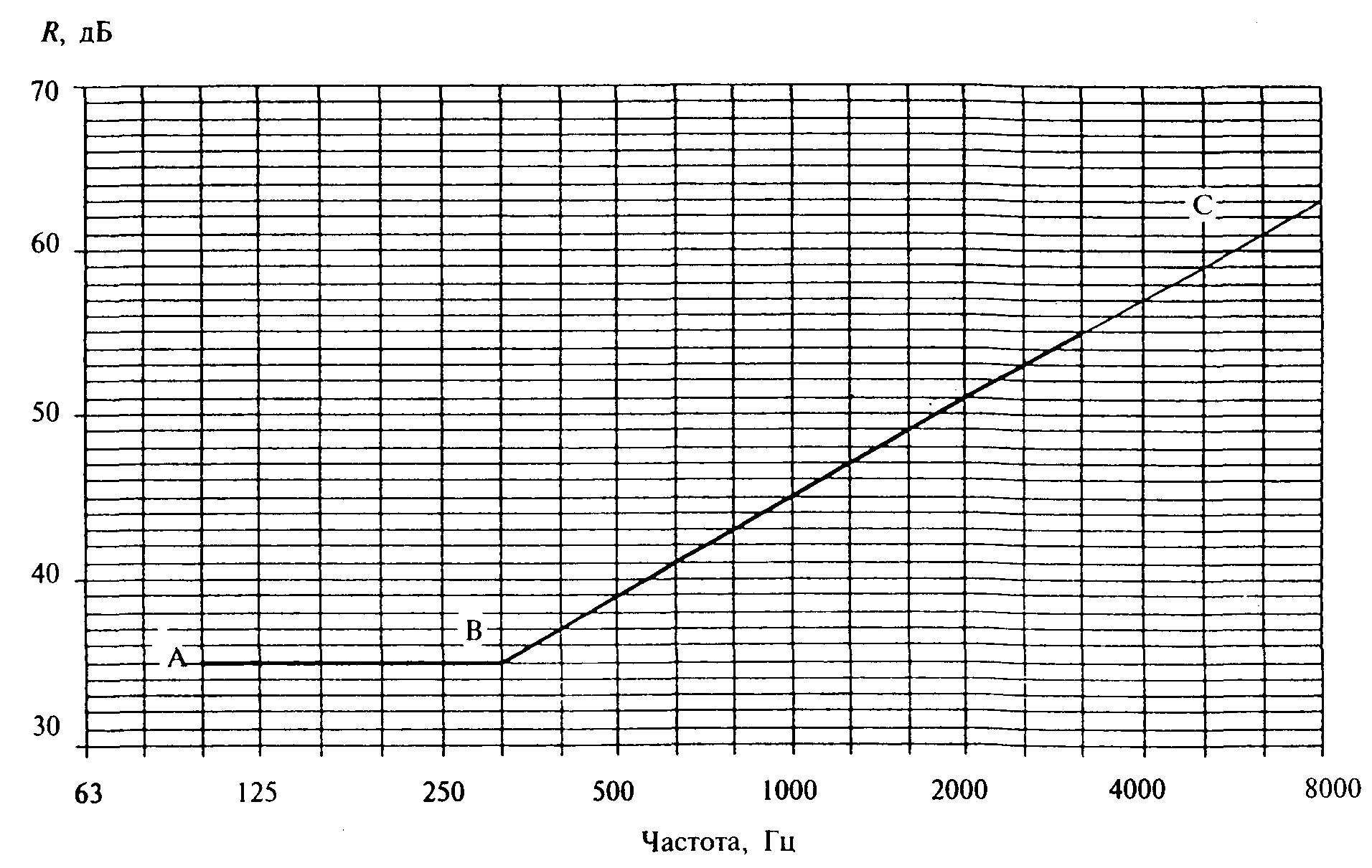

5.4. Расчет звукоизоляции межквартирных стен ............................................................. 18

6. Технико-экономические показатели ................................................................................ 20

Список литературы …………………………………………………….……………………..


ЛИТЕРАТУРА

Основная литература:

1.Шерешевский И.А. Конструирование гражданских зданий и сооружений. -М.: Архитектура-С, 2005.

2. Архитектура гражданских и промышленных зданий. т.3, Жилые здания., под.ред.К.К.Шевцова -М.: Стройиздат, 1983.

3. Архитектура гражданских и промышленных зданий. Том 2, Основы проектирования, под редакцией В.М.Предтеченского -М.: Стройиздат, 19….

4. СНиП 31-01-2003. Здания жилые многоквартирные.

5. СП 23-103-2003. Проектирование звукоизоляции…..

6.СНиП 21-01-97. Пожарная безопасность зданий и сооружений

7.СНиП 23-01-99. Строительная климатология

8.СНиП 23-02-2003. Тепловая защита зданий (в замен II-3-79* Строительная теплотехника)

Дополнительно:

9. Т.Г.Маклакова. Архитектура гражданских и промышленных зданий. – М.: Стройиздат, 1981.


1. ИСХОДНЫЕ ДАННЫЕ ДЛЯ ПРОЕКТИРОВАНИЯ.

Требуется разработать проект жилого 12 этажного здания на 72квартиры.

Объемно-планировочная схема – центрическая схема здания.

Строительная система – панельная

Конструктивная система – блочно стеновая

Место строительства – г. Невинномысск (IIIб климатический район).

Климатические условия:

Средняя температура наиболее холодной пятидневки – -18 град. С,

Зона влажности – I

Продолжительность отопительного периода – 168 сут.

Средняя температура отопительного периода – -0.1 град.С.

Геологические и гидрогеологические условия:

грунт – супесь высокой несущей способности,

уровень грунтовых вод – 2м от поверхности земли,

расчетная глубина промерзания грунта – 0.85м.

Инженерное оборудование здания:

Водопровод – от городской сети,

Канализация – в городскую сеть,

Горячее водоснабжение – от городской сети,

Отопление – водяное, от городской сети,

Вентиляция – естественная вытяжная,

Электроснабжение – переменный трехфазный ток 380/220В подземным кабелем от трансформаторной подстанции.

Радиофикация и телефонизация – от городских сетей.

2. ОБЪЕМНО ПЛАНИРОВОЧНОЕ РЕШЕНИЕ ЗДАНИЯ.

2.1. Форма и размеры здания. Этажность.

Объемно-планировочная схема здания – анфиладная - центрическая.

Этажность – 12 этажный дом. Высота этажа 3,0м. Высота здания …………. м.

Здание имеет форму сложную форму.

В курсовом проекте разработана торцевая секция с размерами в осях А-К 18,7м в осях 1-8 19,40м.

Имеется непроходной подвал высотой 2,5м, теплый полупроходной чердак высотой 2,5 м.

2.2. Количество и состав квартир.

Общее количество квартир в здании – 72.

Состав квартир на типовом этаже секции1-2-1-1-1-1.

№

Кол-во

комнат

Площадь

реком. СНиП

Общая площадь

квартиры, м.кв.

Жилая площадь

квартиры, м.кв.

1

1

28-38

20,7

9,2

2

2

44-53

33,6

20,8

3

1

28-38

29,3

14,1

4

1

28-38

31,8

14,1

5

1

28-38

31,8

14,1

6

1

28-38

29,3

14,1

Вывод о соответствии площадей квартир нормативным показателям: в 1-й и 2-й квартире площадь меньше нормативной на 26% и 24% соответственно. В 3 - 6 квартирах площади попадают в нормативный диапазон.

Площади помещений квартир, м.кв.:

№

Кол-во

комнат

Площадь

кухни

Площадь

общей

жилой ком.

Площадь

жилой ком.

Площадь

жилой ком.

Площадь

жилой ком.

Тип и количество

сан.узлов

Наличие

балконов/лоджий

их площадь

1

1

3,8

-

9,0

-

-

совмещенный

-

2

2

4,0

14,1

6,7

-

-

совмещенный

-

3

1

5,5

-

14,1

-

-

совмещенный

-

4

1

6,9

-

14,1

-

-

совмещенный

-

5

1

6,9

-

14,1

-

-

совмещенный

-

6

1

5,5

-

14,1

-

-

совмещенный

-

Для организации входной группы количество и состав квартир на 1 этаже отличается от типового этажа:

№

Кол-во

комнат

Площадь

реком. СНиП

Общая площадь

квартиры, м.кв.

Жилая площадь

квартиры, м.кв.

1

1

28-38

20,7

9,2

2

1

28-38

26,9

14,1

3

1

28-38

29,3

14,1

4

1

28-38

31,8

14,1

5

1

28-38

31,8

14,1

6

1

28-38

29,3

14,1

Площади помещений квартир, м.кв.:

№

Кол-во

комнат

Площадь

кухни

Площадь

общей

жилой ком.

Площадь

жилой ком.

Площадь

жилой ком.

Площадь

жилой ком.

Тип и количество

сан.узлов

Наличие

балконов/лоджий

их площадь

1

1

3,8

-

9,0

-

-

совмещенный

-

2

1

4,0

-

14,1

-

-

совмещенный

-

3

1

5,5

-

14,1

-

-

совмещенный

-

4

1

6,9

-

14,1

-

-

совмещенный

-

5

1

6,9

-

14,1

-

-

совмещенный

-

6

1

5,5

-

14,1

-

-

совмещенный

-

2.3. Освещение помещений и ориентация здания.

Все комнаты в квартирах и кухни имеют естественное освещение. Отношение площади световых проемов к площади жилых помещений в пределах 1: 5, в кухнях – 1:9

Поэтажные коридоры также имеют естественное освещение через окно.

В проекте предусмотрены солнцезащитные устройства (смотри раздел 3.11).

2.4. Организация входной группы.

Главный вход предусмотрен с фасада в осях 8-1.

Для организации входной группы предусмотрены помещения:

Входной вестибюль с тамбуром – 2,5м.кв. (глубина тамбура 0,9м.)

Помещения консьержа – 2,1м.кв. Уборной с рукомойником – 1,0 м.кв.

Помещение для хранения уборочного инвентаря с рукомойником – 1,2м.кв.

Колясочная – 3,2м.кв.

Лифтовой холл – 5,7м.кв.

Освещение лифтового холла на 1 этаже предусмотрено с помощью ламп накаливания.

2.5. Выполнение требований пожарной безопасности. Пути эвакуации.

Пожарная безопасность обеспечивается в соответствии с требованиями СНиП 21-01-97 п.5.21.

Степень огнестойкости здания – II, класс конструктивной пожарной опасности – С0. Площадь этажа 202м2. Общая площадь квартир на этаже 176,5м2.

Межсекционные стены и перегородки, а также отделяющие внеквартирные коридоры от других помещений, имеют предел огнестойкости не менее EI 45, межквартирные ненесущие стены и перегородки имеют предел огнестойкости не менее EI 30 и класс пожарной опасности К0. (СНиП 31-01-2003 п. 7.1.7)

Эвакуация жильцов обеспечивается с каждого этажа через коридоры и через лестницы.

Эвакуационные лестницы. Поскольку общая площадь квартир на этаже 176,5 м2, предусмотрен выход на одну лестничную клетку. Так как высота здания 38,88 м., то лестница являются –незадымляемой. (Н1) (СНиП 21-01-97 п.5.15)

Эвакуационные лестницы, расположены в средней части здании, в лестничных клетках со стенами и перекрытиями с пределом огнестойкости R45.

Незадымляемость лестниц обеспечивается проходом к лестнице через воздушную зону. Эвакуационные лестницы на первом этаже имеют выход в вестибюль, связанный с главным входом и ведущий на улицу. В соответствии с требованиями к путям эвакуации предусмотрено: ширина маршей 2,25 метра, ширина этажных площадок – 1,5 метр, междуэтажных – 1.2 метра, количество ступенек в марше 17, уклон маршей – 1:3, на каждом этаже лестницы имеется световой проем площадью 1.80 м2.

Поэтажные коридоры шириной 1.5 м и длиной 7,3 м сообщаются с лифтовым холлом и с незадымляемыми лестницами. Поэтажные коридоры имеют естественное освещение через проемы в торцах площадь проема 2.00 м2. Расстояние от дверей самой удаленной квартиры до выхода в воздушную зону незадымляемой лестничной клетки 3,7м.

Из поэтажных коридоров предусмотрено удаление дыма через специальные шахты с принудительной вытяжкой и клапанами, устраиваемыми на каждом этаже из расчета одна шахта на 30 м длины коридора. Отдельные вентиляционные установки при пожаре обеспечивают подпор воздуха в шахты лифтов.

2.6. Описание фасадов.

Фасады с выступами ризалитов чередующихся на две квартиры .

Размеры и форма окон установлены исходя из необходимой освещенности помещений и архитектурной композиции фасада.

3. КОНСТРУКТИВНОЕ РЕШЕНИЕ ЗДАНИЯ.

3.1. Строительная система здания - панельная

Конструктивная система – блочно стеновая

Конструктивная схема здания - безкаркасное

3.2. Фундаменты – ленточные, из сборных железобетонных элементов: подушек и цокольных панелей.

Глубина заложения фундамента – 3,0 м. Пол подвала на отметке -2.8 м.

Противокапиллярная гидроизоляция из цементного раствора состава 1:2 устраивается в уровне опирания плит перекрытия над подвалом. Блоки ниже поверхности спланированной земли обмазываются снаружи горячим битумом за два раза.

Попадание в подвал по стильному трапу через отдельную дверь с дворцового крыльца. А так же есть отдельный вход в подвал с бокового фасада. Пол подвала – цементный.

3.3. Сены.

3.3.1. Наружные стены - из несущих трехслойных панелей на жестких связях. Разрезка вертикальная из панелей размером "на 1-2 комнату и простеночных панелей и межоконных и оконных панелей. Опирание панелей осуществляется на ленточный фундамент.

На этаже шесть типов размеров панелей с номинальными размерами:

- 3.0 х 5,2 глухая и с окном, - 3.0 х 3,2 с окном,

- 3.0 х 3,6 с окном, - 3.0 х 5,6 глухая и с двумя окнами

А также:

- две доборные панели 2.1 х 2.9, и 1.2 х 2.9,

- две торцевые панели 3.0 х 5,6 – левая и правая.

Материал трехслойной панели содержат наружный и внутренний слои из тяжелого бетона и заключенный между ними утепляющий слой. Для утепляющего слоя использован минераловатные плиты объемным весом 280кг/м3 толщиной 80 м .Бетонные слои панели объединяются жесткими связями. Толщина внутреннего бетонного слоя 0,12м, наружного – 0,25 м. Соотношение толщин внутреннего и наружного слоя составляет 1:3

Для наружной отделки панели применяется фактурный слой из декоративной штукатурки

Стыки.

Вертикальные стык – жесткий монолитныйстык. Тепло- , воздухо- и влогоизоляция стыков обеспечивается укладыванием минераловатного вкладыша, обернутого полиэтиленовой пленкой, или из пенопласта.

 рис. 1 Жесткий вертикальный стык трехслойных стеновых панелей:

1 — герметик, 2 — рубероид или гидроизол, 3 — термовкладыш (минераловатный пакет, обернутый пленкой), 4 — термоизоляционный слой панели, 5 — тяжелый бетон.

Горизонтальный стык – верхнюю стеновую панель укладывают на нижнюю на цементном растворе. При этом через горизонтальный шов, плотно заполненный раствором, дождевая вода может проникать главным образом вследствие капиллярного подсоса воды через раствор. В нем устраивают барьер или зуб в виде гребня, идущего сверху вниз. На наклонной части раствор прерывают и создают воздушный зазор, в пределах которого подъем влаги по капиллярам прекращается.

рис. 2 Конструкция горизонтального стыка:

1 — железобетонная панель перекрытия, 2 — цементный раствор, 3 — стеновая панель, 4 — противодождевой барьер, 5 — герметизирующая мастика (тиоколовая или полиизобутиленовая УМС-50), 6 — пороизол или гернит, 7 — термовкладыш в гидроизоляционной оболочке.

Плиты перекрытий укладываются на несущие стены с опиранием 0,14м. Толщина швов: 10 мм под перекрытием и 15 мм над перекрытием.

рис. 3 Конструкция горизонтального платформенного стыка панелей внутренних поперечных несущих стен:

1 — панель внутренней стены, 2 — панель перекрытия, 3 — цементно-песчаная паста.

Связи. Между наружными и внутренними панелями бескаркасных зданий свззт осуществляется путем сварки соединительных стержней диаметром 12 мм к закладным деталям по верху панели. Вертикальные швы между панелями заполняют упругими прокладками из антисептированных мягких древесноволокнистых плит, обернутых толем, а вертикальный канал заполняют мелкозернистым бетоном или раствором.

Связи устанавливаются в одном уровне по верху панелей.

рис. 4 Конструкция стыка внутренних стен:

а — на уровне перекрытий, б — на уровне сечения панелей; 1 — соединительные стержни диаметром 12 мм, 2 — закладные детали, 3 — монолитный бетон, 4 — панель продольной внутренней стены, 5 — упругая прокладка (антисептированная мягкая древесноволокнистая плита, обернутая толем), 6 — цементный раствор.

3.3.2. Внутренние несущие стены.

Внутренние несущие стены из шлакопемзобетона имеют разрезку по высоте этажа и размер «на комнату». На типовом этаже 3 типоразмеров – …………………………………………………………………………………. Панели с дверными проемами П-образные.

Панели формуются в вертикальных кассетных машинах из конструктивного бетона класса В12.5 толщиной межкомнатные 0,2м, межквартирные 0,4м. Панели конструктивно армируются двусторонними сетками из стержней 4 с ячейкой 400х400 мм.

Стыки. Горизонтальные стыки внутренних стен выполнены жесткими с заведением плиты перекрытия в стык на 100 мм. В зазоре между плитами в 20 мм проходят штыревые фиксаторы. Вертикальные стыки панелей снабжены бетонными шпонками.

Связи. Стальные связи между внутренними панелями – стержней диаметром 12 только в верхнем уровне.

3.4. Перекрытия, балконы, лоджии, галереи

Плиты перекрытий с круглыми пустотами диаметром 126мм, высотой 0,22мм формуются из бетона марки 200. В здании 5типов размеров: П1-5100х1200мм; П2- 3200х1200мм и т.д. Плиты заармированы в растянутой зоне высокопрочной проволокой периодического профиля диаметром 8 мм с высаженными анкерными головками, по контурным плоскостям — стальными каркасами из сварных сеток. Предварительное натяжение проволоки выполнено электротермическим способом. Защитный слой до низа рабочей арматуры принят20 мм, обеспечивающий требуемый предел огнестойкости.

Номинальное расстояние между центрами пустот в плитах 80мм.

Глубина опирания плит на стены 140мм.

Плиты изготовлены с углублениями, пазами диаметром 80 мм с шагом 250 мм на боковых гранях для образования после замоноличивания прерывистых шпонок, обеспечивающих совместную работу плит перекрытий на сдвиг в горизонтальном и вертикальном направлениях. Появляющиеся при раскладке зазоры между стеной и плитой, между соседними плитами заполняются цементным раствором марки 100, бетоном марки 200, армированным свар-ными каркасами.

Плиты имеют открытые, утопленные в нишах строповочные петли, которые частично используются для крепления анкеров при монтаже перекрытия.

Анкеры выполняются из круглой арматурной стали диаметром 12 мм: для наружных стен из одного стержня, для внутренних — составные. Перед заделкой, сваркой анкеры плотно подтягиваются к строповочным петлям. После установки они накрываются для защиты от коррозии слоем цементного раствора 30 мм.

Анкерные связи плит с наружными и внутренними стенами устанавливаются цепочкой через все здание в каждой 2плите ряда. Расстояние между образующимися связевыми поясами до 1,2 м. При не имеющих самостоятельной устойчивости панельных стенах анкеровка усиливается перекрестными связями, соединяющими соседние в ряду плиты и расширяющие связевые пояса.

Балконные плиты с выносом 0,9м, длиной 3,0 м имеют 2 зуба длиной 0,9 м каждый, заводимые в пазы стеновых панелей на 200 мм. Стык фиксируется сваркой закладных элементов зуба с приставными уголками, полки которых накрываются плитой перекрытия. Эвакуационный спуск проходит по стальным стремянкам сквозь люки в балконных плитах. В ограждение балконов введены железобетонные экраны в рамке из уголков.

3.5 Крыша, кровля

Крыша - чердачная железобетонная крыша с теплым проходным чердаком h=2,5м рулонной кровлей.

Крыша собрана из железобетонных предварительно напряженных ребристых плит размером 5100х1200 мм h=200 мм и т.д. накрывающих ризалиты.

Кровельные плиты опираются на уложенную на поперечные несущие чердачные панели и на продольные несущие чердачные панели толщиной 400мм. Стыки элементов крыши накрываются парапетными плитами, фартуками из оцинкованной кровельной стали, пристрелянными дюбелями через 500 мм с прокладкой резиновых шайб, выполняются внахлестку. Стыки герметизируются с применением пористых резиновых прокладок на мастике КН-3.

Несущие чердачные панели имеют отверстия для пропуска коммуникаций и снабжены закладными деталями для сварки с примыкающими конструкциями, формуются из бетона марки 200. Плотность установки на плиты перекрытия обеспечивается применением пасты, точность — штыревыми фиксаторами.

Кровельные плиты и лотки утеплены подклеенным снизу пенополистирол-цементом (ПРЦ). Плиты разложены в настиле таким образом, что все прорезающие крышу элементы пропускаются вне их ребер.

Для вентиляции чердачного пространства во фризовых панелях предусмотрены продухи общей площадью 1/400 площади пола, равномерно расположенные по периметру наружных стен. Площадь одного продуха составляет 0,6 м2.

Вентиляционные блоки доводятся до верха чердачного перекрытия. Для стимулирования тяги над вентиляционными стояками установлены направляющие воздушный поток железобетонные диффузоры высотой 600 мм. Вентиляционные блоки прорезают чердачное пространство и возвышаются над кровлей на0,6 м. Для стимулирования тяги вентиляционные блоки и канализационные стояки в пределах чердака утепляются.

В чердачном пространстве собирается удаляемый из помещений воздух и выбрасывается наружу через вытяжные шахты размером 1200х600 высотой 600мм, которые устанавливаются на чердачное перекрытие по 40-мм слою полужестких минераловатных плит. Чердачный элемент вентиляционной шахты имеет днище и окна для забора воздуха. Верхний крышный элемент накрыт предохранительной сеткой. В здании предусмотрено 4 шахт по одной на секцию.

Водосток внутренний через размещенные в лотках водоприемники, водоприемную воронку диаметром 400 мм. Количество воронок в здании 2 шт. Уклон кровельных плит 3% в лотках 1%.

Кровля малоуклонная рубероидная на битумной мастике наклеенная на основание виде выровненной виброрейкой стяжки из цементно-песчаного раствора марки 50, толщиной 15 мм по плите покрытия, плитному утеплителю, марки 100, толщиной от 25 мм по уплотненному сыпучему утеплителю. Стяжка разрезается 10 мм температурными швами на карты размером в плане 0,3X0,3 м. У мест примыкания кровель к парапетам, стенам, вентшахтам основанием для наклейки водоизоляционного ковра служат ровные, выровненные цементно-песчаной штукатуркой вертикальные поверхности и переходные валики к ним с уклоном 1:1, шириной 100 мм из материала стяжки. Основной ковер заводится на валик и обрывается. Его накрывают три поднятых на вертикальную поверхность дополнительных, плавнообрываемых ниже валика слоя рубероида. Дополнительные слои поднимаются на высоту 300 мм, подводятся под выступ выдры, парапетной плиты, козырька и накрываются стальным, пристрелянным дюбелями к стене фартуком.

Перед наклейкой ковра производится огрунтовка основания раствором битума в керосине, каменноугольного пека в бензоле.

У водоприемника кровля усиливается тремя дополнительными слоя-ми рубероида и в радиусе 1 м — воротником из пропитанной битумом мешковины. Гидроизоляционный ковер зажимается между фланцами воронки и сливного патрубка.

Над швами настила укладываются две дополнительные полосы рубероида. Нижняя полоса шириной 200 мм уложена насухо, верхняя шириной 330 мм приклеена на мастике с двух сторон на ширину 50 мм.

Вдоль линий водораздела в ендове, на коньке над ковром наклеиваются две дополнительные полосы рубероида: нижняя — 800 мм, верхняя— 1000 мм шириной.

В здании предусмотрено один выход на крышу через люк размером в плане от 0,6X0,8м горловиной с крышкой.

Для защиты каналов от дождя и снега крышные вентиляционные блоки накрываются зонтом из кровельной стали, приваренным лапками к окайм-ляющему уголку; железобетонными плитами, приваренными через посредник из уголков к арматурным П-образным выпускам; железобетонным козырьком с разделяющими каналы ребрами.

3.6. Лестницы и лифты

3.6.1. Конструкция лестниц

Лестницы двухмаршевые, из крупных сборных железобетонных элементов – маршей и площадок опирающихся на продольные стены.

Марши плитной конструкции (П -образного сечения) полнотелые без фризовых ступеней. Размеры ступеней (проступь х подступенок) 280х160 для уклона марша 1:1.75. Количество ступеней в марше 9, ширина марша 1,0м. ширина этажных площадок 1,5м, междуэтажных площадок 1,2 м.

Площадки ребристой конструкции. Этажные площадки опираются на поперечные стены в уровне перекрытий. Междуэтажные площадки опираются на приливы в поперечных стенах 80 мм.

Ограждение марша высотой 900 /1200 мм. Ограждения устаиваются из стальных звеньев, привариваемых к закладным элементам в боковой плоскости марша. Звенья ограждения заполняются стальными решетками, поручень выполняется из пластмассы.

Для подъема на отметку 1 этажа предусмотрен цокольный марш. Количество ступеней 5 Ширина цокольного марша 1,0м. Конструкция цокольного марша аналогично рядовому.

Для попадания с верхней площадки на чердак, а оттуда - на крышу используется стальная наклонная стремянка с ограждением шириной 0,6 м. Она сваривается в виде стальных тетив и ступеней из стержней диаметром 16 мм с интервалом 300 мм. Стремянка стационарная, приваривается к закладным уголкам в железобетонных ступенях и плитах. Уклон стремянки в рабочем положении1:4.

3.6.2. Лифты

В здании предусмотрено 2 пассажирских лифта грузоподъемностью500кг. Скорость движения лифтов 0,63м/с. Размер кабин лифтов 1,1х1,4м и 1,1х1,0м.

Лифты расположены смежно с лестничными клетками, в средней части здания Лифтовой холл – шириной 1.50 м (см. СНиП 31-01-2003 п.4.9), естественное освещение лифтового холла предусмотрено вторым светом через остекленную дверь.

Фундамент под шахту лифта –массивная монолитная плита.

Шахты лифтов – в монолитные. Шахта лифта является самонесущей конструкцией. Состоит шахта из нижнего, этажных и верхнего элементов, швы заполняются цементно-песчаной раствором. Габариты шахты лифта: 1930х1780 и 1550х1700, высотой в этаж, толщина стенок 200мм. Стенки бетонной шахты лифта имеют предел огнестойкости 1 час.

Фундаментная плита и стенки шахты отделены от примыкающих фундаментов и конструкций зазорами не менее 20 мм для звукоизоляции. Расположение противовесов в шахтах – сзади. Машинное отделение располагается над шахтами лифтов. Звукоизоляция машинного помещения достигается устройством «плавающего пола».

3.7. Заполнения оконных и дверных проемов

3.7.1. Окна.

Площади световых проемов приняты в пределах 1/8-1/6 площади пола. Оконные проемы размерами 1500х1500 и 1000х1500.

Окна с двойным остеклением в спаренных деревянных переплетах из двух створок с боковой подвеской. Открывание окон в вертикальной плоскости внутрь помещений. Проветривание помещений осуществляется через открывающиеся форточки с боковой подвеской.

Чтобы предотвратить восприятие давления от осадки стен между коробками и гранями стеновых проемов предусматриваются зазоры по 20 мм сверху и сбоку и 30 мм снизу. Подоконная доска выполняется из дерева. Она заводится в паз оконной коробки и концами заделывается в стену. Снаружи нижняя грань оконного проема накрывается фартуком из оцинкованной кровельной стали по цементному раствору. Продольный край фартука заводится в паз коробки, а боковые края отгибаются кверху во избежание увлажнения углов проема.

3.7.2. Двери.

Входные в здание – двупольные распашные стальные глухие.

Двери лестниц и коридоров, тамбурные –деревянные остекленные армированным стеклом.

Квартирные двери – с замками и запорными устройствами однопольные, неостекленные щитовые из массива дерева.

Межкомнатные и в санузлах –филенчатые, облагороженные шпоном дерева ценных пород.

Служебные двери для прохода в чердаки, подвалы и др. служебные помещения – стальные из листа на каркасе из уголков.

Дверные полотна высотой до 2 м навешиваются в дверных коробках на две петли, высотой более 2.2 м – на три петли.

3.8. Перегородки.

Гипсобетонные панели перегородок изготовляются в кассетных формах. Гипсобетон принимается плотностью 1800 кг/м, марки 35, с заполнителем из шлакопемзобетона обеспечивающим малую массу и достаточную звукоизоляционную способность панелей.

Выполняются панели в обойме из деревянных треугольных брусков с нижним опорным брусом армируются каркасом из реек. Толщина панелей 200 мм; высота на 50 мм более высоты помещения и составляет 2750 мм. Строповочные петли из стержней диаметром 6 мм пропускаются сквозь всю высоту панели и заводятся в опорный брус.

Дверные проемы располагаются на расстоянии более 0,3 м от боковой грани во избежание повреждения панели при перевозке и монтаже. Проемы фиксируются рамой из брусков с монтажными раскосами.

3.9. Полы

В связи с малой толщиной плит перекрытия звукоизоляция и теплоизоляция в первом этаже обеспечиваются слоистой конструкцией пола. Основание пола образовано минераловатными плитами толщиной 80 мм, уложенными на ленточные звукоизоляционные подкладки ,а в первом этаже — на дополнительный сплошной слой из вспененного пенопласта. Покрытие пола в коридорах, кухне из линолеума. Полы в жилых помещениях из паркетных досок по лагам.

Покрытие выполнено в жилых комнатах, коридорах, кухнях из линолеума по выравнивающей стяжке; утепленного на синтетической основе (тапифлекс), поливинилхлоридной плитки, штучного и наборного щитового паркета приклеиваемого мастиками по лагам и черному полу, паркетных досок ламинированных твердыми породами дерева, строганых досок, наливные; в санузлах — из линолеума керамической плитки.

Подстилающий слой пустотный. Это несколько сокращает расход звукоизоляционных прокладок, но требует при покрытии из линолеума применения армированных легкобетонных плит. Легкобетонные плиты основания пола толщиной 40 мм изготовлены из керамзитобетона, плотностью 1000 кг/м3 и армируются стальными сварными сетками. Ленточные звукоизоляционные прокладки выполнены из минваты. До укладки подстилающего слоя настилы железобетонных плит перекрытия тщательно замоноличиваются с устранением мелких поверхностных дефектов - трещин, отверстий.

Слоистые перекрытия благоприятны в акустическом отношении и позволяют значительно снизить расход конструктивного бетона, лимитируемый только прочностными требованиями.

При примыкании полов к стенам особое внимание уделяется звукоизоляции. Полы отделены от стен, перегородок и трубопроводов упругими прокладками из того же материала, что и звукоизоляционные прокладки подстилающего слоя. Зазоры около 10 мм в примыкании полов к стенам перекрыты деревянными плинтусами. В полах мокрых помещений гидроизоляционный ковер подстилающего слоя заводится на стену на высоту 0,3 м. Поверх него устанавливается плинтус из керамических плиток.

3.10. Санитарные узлы

Во всех квартирах используются совмещенные санитарные кабины. Кабины размещены в объемных железобетонных элементах типа «стакан» с внешними размерами 2,2х1,7 м накрытых с днищем толщиной 200мм. Кабины изготовляются из бетона марки 200, со стенками толщиной 200мм, армированного сварными сетками. Приборы и трубы крепятся к заложенным в стены и пол кабины деревянным антисептированным пробкам и стальным пластинам. Электропроводка проходит в отформованных штрабах.

Вентиляционные отверстия размещены в потолке кабины. Присоединение к вентиляционным блокам предусматривается коробом, из кровельной стали, размещенным над крышкой кабины. Поворотный патрубок над вентиляционным отверстием позволяет варьировать размещение кабины относительно вытяжных каналов.

Стены ванной и уборной облицовываются керамической плиткой, снаружи подготавливаются под оклейку обоями. Щель между кабиной и потолком накрывается щитком из доски.

Кабины устанавливаются на друг на друга. Канализационные трубы в стояках соединяются путем выдвижения из компенсационного патрубка, водопроводные — монтажными вставками.

3.11. Вентиляция

Вентиляция - естественная вытяжная. На каждую квартиру устраивается один вентиляционных стояка, которые включает в себя два канала-спутника и один транзитный канал-сборник увеличенного сечения. В квартирах два вентиляционных отвода - из санитарной кабины и кухни в отдельные каналы-спутники.

По каналам-спутникам воздух поднимается на два этажа. Эта высота рассечки между каналами гарантирует невозможность проникновения воздуха из нижележащих квартир при ослаблении тяги. В интервале из двух этажей каналы-спутники снабжены отверстием для перепуска воздуха в канал-сборник, заглушкой и «вафлями» — контурными углублениями для пробивки отверстия в квартиру. В блоке один из двух каналов-спутников имеет указанные устройства для обслуживания четных этажей, остальные каналы-спутники обслуживают нечетные этажи. Каналы-спутники двух верхних этажей не включаются в сборник, а выводятся в крышный блок напрямик.

В стояках этажные блоки соединяются швами толщиной 5—10 мм на цементном растворе. Соосность каналов обеспечивается заводимыми в подрезку строповочными петлями-фиксаторами. В швах между блоками должны быть гарантированы герметичность и полная проходимость каналов. Спаренные блоки и блоки, расположенные рядом с несущими стенами соединяются сваркой закладных пластин.

Вентиляционные стояки доводятся до верха чердачного перекрытия, и венчается чердачной трубой, для стимуляции тяги над стояком. Теплый чердак собирает удаляемый из помещений воздух и выбрасывает иго наружу через вытяжные шахты.

3.12 Солнцезащитные устройства

Солнцезащитные устройства — конструктивные средства защиты зданий и сооружений от неблагоприятного действия инсоляции. Защите помещений от теплового действия солнечных лучей способствуют теплопоглощающие конструкции стен и покрытий, окраска внутренних поверхностей помещений и солнцезащитные устройства в холодные тона для создания благоприятного психофизиологического восприятия внутреннего пространства.

Постоянными солнцезащитными устройствами в доме являются: горизонтальные козырьки, теплопоглощающие и светорассеивающие стекла.

Регулируемые солнцезащитными устройствами в доме являются: поворачивающиеся и раздвижные жалюзи, шторы.

Горизонтальные регулируемые устройства защищают здания также от дождя, пыли и прочих осадков.

Наибольшей эффективностью обладают наружные(постоянные) солнцезащитными устройствами. Они должны способствовать проветриванию помещения, иметь светлую окраску и легкое конструктивное решение, изолированное от основных конструкции здания, улучшать распределение света и не снижать ниже нормы уровень освещения помещений, защищать светопроемы от косых дождей, не препятствовать обозрению из помещения и доступу в него необходимого количества солнечных лучей в зависимости от назначения помещения и р-на строительства. Материалы для солнцезащитных устройств должны быть стойкими к большим колебаниям суточных температур в условиях сухого жаркого климата.

Пределы рационального применения различных видов солнцезащитных устройств определяются в зависимости от ориентации фасада и климатических условий местности. Предусматриваем горизонтальный козырек выносом 1,5 м на верхних этажах и два козырька по 75 см на этажах ниже 5.

Наиболее эффективным средством защиты от теплового и светового дискомфортного действия инсоляции являются наружные регулируемые горизонтальные жалюзи светлых тонов.

4 ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ

Отопление - водяное от городской сети. Система теплоснабжения двухтрубная, тупиковая с нижней разводкой. В помещениях установлены чугунные радиаторы типа МС 140-98.

Водопровод - от городской сети

Канализация – в городскую сеть

Горячее водоснабжение – от городской сети

Вентиляция - вытяжная, естественная.

Электроснабжение – переменный трехфазный ток 380/220В подземным кабелем от трансформаторной подстанции.

Радиофикация и телефонизация – от городских сетей.

5 РАСЧЕТЫ

5.1 Расчет сопротивления теплопередаче наружной панели

5.1.1 Исходные данные: место строительства – г. Невиномысск

по СНиП 23-02-2003

Зона влажности – 1 - влажная

Влажностный режим помещений здания – нормальный

Условия эксплуатации ограждающей конструкции – Б

по СНиП 23-01-99

  • температура воздуха наиболее холодной пятидневки C, с обеспеченностью 0,92:
  • text= - 18C
  • продолжительность периода со среднесуточной температурой воздуха меньше 8C:
  • znt = 168 сут.
  • средняя температура воздуха периода со среднесуточной температурой меньше 8C: tnt=-0,1C

5.1.2 Определение требуемого приведенного сопротивления теплопередаче элементов ограждающей конструкции Rотр

а) Определение Rотр исходя из санитарно – гигиенических и комфортных условий

Rотр=

(tint–text)·n

int·tn

int – коэффициент теплопередачи внутренней поверхности - int =8,7 (по СНиП 23-02-2003)

n – коэффициент, учитывающий зависимость положения ограждающей конструкции по отношению к наружному воздуху - n=1 – для наружных стен.

tn – нормируемый температурный перепад между температурами внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции - tn = 4C

tint – температура внутреннего воздуха.

tint= 20C - согласно СНиП 31-01-2003

Rотр=

(20+18)·1

= 1,1

м2·С

8.7·4

Вт

б) Определение приведенного сопротивления теплопередаче по табл. 1б* СНиП II-3-79* из условий энергосбережения Rreg в зависимости от значения градусососуток отопительного периода Dd:

Dd = (tint – tnt.)·znt =(8,7-0,1)*168=1445C·сут.от.пер., где tht, zht — соответственно средняя температура, °С, и продолжительность, сутки, отопительного периода со среднесуточной температурой воздуха не более 8°С.

Для стен:

a = 0,00035

b = 1,4

Rreq = а х Dd + b

Dd = 1445; Rreg =1,91

Dd = 1166; Rreg = 1,8

Dd =1432; Rreg = 1,9

В качестве расчетного значения принимаем большее значение: Rreg = 1,91

5.1.3 Расчет

1. Расчет фактического сопротивления теплопередаче однослойной панели и определение толщины панели.

Слой

Материал

Толщина слоя , м

Удельный вес

кг/м3

Коэффициент теплопроводности , м2·С/Вт

1

Штукатурка

0,01

2400

1,4

2

Шлакопемзобетон

2

1800

0,41

Roф = RВ + R1 + R2 + RН =

1

+

1

+

2

+

1

=

int

1

2

ext

=

1

+

0,01

+

2

+

1

=

2

+

0,166 = Rreg = 1,91

м2·С

8.7

1,4

0,41

23

0,41

Вт

Толщина утеплителя: 2 =0,71м = 750м, с округлением кратно 5 мм.

Толщина однослойной панели данной конструкции: = 750м м .

2. Расчет фактического сопротивления теплопередаче двухслойной панели и определение толщины панели.

Слой

Материал

Толщина слоя , м

Удельный вес

кг/м3

Коэффициент теплопроводности , м2·С/Вт

1

Штукатурка

0,01

2400

1,4

2

Утеплитель

2

280

0,039

3

Шлакопемзобетон

0,20

1800

0,41

Roф = RВ + R1 + R2 + R3 + RН =

1

+

1

+

2

+

3

+

1

=

int

1

2

3

ext

=

1

+

0,01

+

2

+

0,2

+

1

=

2

+

0,66 = Rreg = 1,91

м2·С

8.7

1,4

0,039

0,41

23

0,039

Вт

Толщина утеплителя: 2 = 0,05 м = 50м м, с округлением кратно 5 мм.

Толщина двуслойной панели данной конструкции: = 260 м .

3. Расчет фактического сопротивления теплопередаче трехслойной панели с утеплителем из пенополеуретана и определение толщины панели.

Схема конструкции стены и распределения температуры по слоям

Слой

Материал

Толщина слоя , м

Удельный вес

кг/м3

Коэффициент теплопроводности , м2·С/Вт

1

Штукатурка

0,01

2400

1,4

2

Шлакопемзобетон

0,12

1800

0,41

3

Утеплитель

3

280

0,039

4

Шлакопемзобетон

0,20

1800

0,41

Roф = RВ + R1 + R2 + R3 +R4 + RН =

1

+

1

+

2

+

3

+

4

+

1

=

int

1

2

3

4

ext

=

1

+

0,01

+

0,12

+

3

+

0,2

+

1

=

3

+

0,936 = Rreg =1,91

м2·С

8.7

1,4

0,41

0,039

0,41

23

0,039

Вт

Толщина утеплителя: 3 =0,04 м = 70мм, с округлением кратно 5 мм.

Толщина трехслойной панели данной конструкции: = 0,38м .

5.1.4. Вывод.

Толщина однослойной панели данной конструкции: = 750 м .

Толщина двухслойной панели данной конструкции: = 260м .

Толщина трехслойной панели данной конструкции: = 0,40м .

С точки зрения сопротивления теплопередачи, возможно использовать все три конструкции панели. Используем трехслойную панель.

5.2 Расчет теплоустойчивости наружной стены

5.2.1 Исходные данные:

  • среднемесячная температура наиболее жаркого месяца согласно СНиП 23-01-99 text=22,8С
  • максимальная амплитуда суточных колебаний температуры наружного воздуха согласно приложению Г СП 23-101-2000 At,ext=14,6С
  • максимальное и среднее значение суммарной солнечной радиации для вертикальных поверхностей западной ориентации согласно приложению Ц СП 23-101-2000 Imax=756 Вт/м2 , Iav=180 Вт/м2
  • расчетная скорость ветра согласно СНиП 23-01-99 V=0
  • теплотехнические характеристики материалов панели выбираются по условиям эксплуатации Б согласно приложению Е СП 23-101-2000 для керамзитобетона 1= 3=0,79 Вт/м2*С , s1=s3=10,77 Вт/м2*С для пенополиуретана (п. 149) 2=0,04 Вт/м2*С, s2=0,42 Вт/м2*С
    1. Термическое сопротивление отдельных слоев стеновой панели

внутренний слой: R1=0,13/0,79=0,164 Вт/м2*С

слой пенополиуретана: R2= 0,02/0,04=0,5 Вт/м2*С

наружный слой: R3=0,07/0,79=0,09 Вт/м2*С

  1. Тепловая инерция каждого слоя и самой панели

внутренний слой: D1=0,164*10,77=1,77 > 1

слой пенополиуретана: D2=0,5*0,42=0,21 < 1

наружный слой: D3=0,09*10,77=0,97 < 1

всей панели Di=2,95

Т.к. инерция стеновой панели D < 4, требуется расчет панели на теплоустойчивость

  1. Требуемая амплитуда колебаний температуры внутренней поверхности

Aregint ограждающей конструкции

Aregint =2,5 – 0,1*(text – 21)=2,5 – 0,1*(22,8 – 21)=2,32 С

  1. Коэффициент теплоотдачи наружной поверхности e ограждающей конструкции по летним условиям

e=1,16*(5+10V)=1,16*5=5,8 Вт/м2*С

  1. Расчетная амплитуда колебаний температуры наружного воздуха

Adestext =0,5*Atext +*(Imax – Iav)/ e

=0,3 – коэффициент поглощения солнечной радиации материалами наружной поверхности ограждающей конструкции (принимается по прил.7 СНиП II-3 79*)

Adestext =0,5*14,6 + 0,3*(756 – 180)/5,8=37С

  1. Коэффициент теплоусвоения наружной поверхности слоя

а) для внутреннего слоя D1 > 1 коэффициент теплоусвоения наружной поверхности слоя принимаем равным коэффициенту теплоусвоения материала 1=s1=10,77 Вт/м2*С

b) для слоя из пенопоулеретоля D2 < 1

2=(R2* s22+ 1 )/(1+ R2* 1)= (0,5*0,422+10,77)/(1+0,5*10,77)=0,55 Вт/м2*С

c) для наружного слоя

3=(R3* s32+ 2)/(1+R3* 2)=(0,09*10,772+0,55)/(1+0,09*0,55)=10,47 Вт/м2*С

  1. Величина затухания расчетной амплитуды колебаний температуры наружного воздуха, в ограждающей конструкции

=0,9eD/2 *

(s1+int)*(s2+1)*( e+ 3)*( s3+2)

(s1+ 1)*( s2+ 2)*(s3+3)* e

= 0,9e2,1 *

(10,77+8,7)*(0,42+10,77)*(10,77+0,55)*(5,8+10,47)

(10,77+10,77)*(0,42+0,56)*(10,77+10,47)*5,8

=103

5.2.9 Амплитуда колебаний температуры внутренней поверхности стеновой панели

Aint= Adestext / =37/103=0,36< Aregint

  1. Расчет теплоусвоения полов

5.3.1 Исходные данные:

  1. линолеум поливинилхлоридный, многослойный

1=0,002 м, 1=1800 кг/м3, 1=0,38 Вт/м*С, s1=8,56 Вт/м2*С, R1=0,0053 м2*С/ Вт

  1. стяжка из шлакобетона

2=0,02 м, 2=1200 кг/м3, 2=0,44 Вт/м2*С, s2=6,73 Вт/м2*С, R2=0,045 м2*С/ Вт

  1. толь – пароизоляция

3=600 кг/м3, 3=0,17 Вт/м*С, s3=3,53 Вт/м2*С, R3=0,018 м2*С/Вт

  1. утеплитель - жесткие минераловатные маты

4=100 кг/м3, 4=0,07Вт/м*С, s4=0,73 Вт/м2*С, R4=2,286 м2*С/ Вт

  1. плита перекрытия

5=2500 кг/м3, 5=1,92 Вт/м*С, s5=17,98 Вт/м2*С, R5=0,114 м2*С/ Вт

5.3.2 Определим тепловую инерцию пола

Di = Ri * si

D1=0,0053*8,56=0,045

D2=0,045*6,73=0,3

D3=0,018*3,53=0,064

D4=2,286*0,73=1,669

D5=0,114*17,98=2,049

Т.к. суммарная тепловая инерция первых трех слоев меньше 0,5 , но суммарная тепловая инерция четырех слоев больше 0,5 , то показатель теплоусвоения поверхности пола определим последовательно с учетом четырех слоев конструкции пола, начиная с третьего

3=(2*R3*s32+s4)/(0,5+R3*s4)=(2*0,018*3,532+0,73)/(0,5+0,018*0,73)=2,3 Вт/м2*С

2=(4*R2*s22+3)/(1+R2*3)=(4*0,045*6,732+2,3)/(1+0,045*2,3)=9,47 Вт/м2*С

1=(4*R1*s12+2)/(1+R2*2)=(4*0,0053*8,562+9,47)/(1+0,0053*9,47)=11,58Вт/м2*С<12Вт/м2*С

Данная конструкция пола в отношении теплоусвоения удовлетворяет нормативным требованиям СНиП II-3-79*
  1. Расчет звукоизоляции
5.4.1 Расчет звукоизоляции воздушного шума перегородки между санузлом и комнатой одной квартиры.

Построение частотной характеристики изоляции воздушного шума перегородки (стенки сантех. кабины) из тяжелого бетона плотностью 1800 кг/м3 и толщиной 200 мм.

Построение частотной характеристики производим в соответствии с рисунком 1, СП 23-103-2003. . Находим частоту, соответствующую точке В, по таблице 8, СП 23-103-2003.:

Гц.

Округляем до среднегеометрической частоты -октавной полосы, в пределах которой находится fВ.

Определяем поверхностную плотность ограждения т = gh, в данном случае т = 18000,1 = 180 кг/м2.

Определяем ординату точки В по формуле (5, СП 23-103-2003.), учитывая, что в нашем случае К = 1:

RB = 20 lgmэ - 12 = 20 lg180 - 12 = 33,1 » 35 дБ.

Из точки В влево проводим горизонтальный отрезок ВА, вправо от точки В - отрезок ВС с наклоном 6 дБ на октаву до точки С с ординатой 65 дБ. Точка С соответствует частоте 10 000 Гц, т.е. находится за пределами нормируемого диапазона частот.

Рассчитанная частотная характеристика изоляции воздушного шума рассмотренной перегородкой приведена на рисунке:

Рисунок - Расчетная частотная характеристика перегородки

В нормируемом диапазоне частот изоляция воздушного шума составляет:

f, Гц

100

125

160

200

250

315

400

500

R, дБ

35

35

35

35

35

35

37

39

Продолжение

f, Гц

630

800

1000

1250

1600

2000

2500

3150

Л, дБ

41

43

45

47

49

51

53

55

Определение индекса изоляции воздушного шума Rw перегородкой из тяжелого бетона g = 1800 кг/м3 толщиной 200 мм, расчетная частотная характеристика которой приведена в таблице ниже (п. 1), СП 23-103-2003.

Расчет проводится в таблице. Вносим в таблицу значения R оценочной кривой и находим неблагоприятные отклонения расчетной частотной характеристики от оценочной кривой (п. 3). Сумма неблагоприятных отклонений составила 120 дБ, что значительно больше 32 дБ. Смещаем оценочную кривую вниз на 7 дБ и находим сумму неблагоприятных отклонений уже от смещенной оценочной кривой. На этот раз она составляет 28 дБ, что менее 32 дБ. За величину индекса изоляции воздушного шума принимаем значение смещенной оценочной кривой в -октавной полосе 500 Гц, т.е. Rw = 52 дБ.

№ п. п.

Параметры

Среднегеометрическая частота 1/3-октавной полосы, Гц

100

125

160

200

250

315

400

500

630

800

1000

1250

1600

2000

2500

3150

1

Расчетная частотная характеристика R, дБ

35

35

35

35

35

35

37

39

41

43

45

47

49

51

53

55

2

Оценочная кривая, дБ

33

36

39

42

45

48

51

52

53

54

55

56

56

56

56

56

3

Неблагоприятные отклонения, дБ

-

-

4

7

10

13

14

13

12

11

10

9

7

7

3

-

4

Оценочная кривая, смещенная вниз на 8 дБ

25

28

31

34

37

40

43

44

45

46

47

48

48

48

48

48

5

Неблагоприятные отклонения от смещенной оценочной кривой, дБ

-

-

-

-

2

5

6

5

4

3

2

1

-

-

-

-

6

Индекс изоляции воздушного шума Rw, дБ

52

Вывод о соответствии требований звукоизоляции воздушного шума перегородки между санузлом и комнатой одной квартиры.

Нормативные значения индекса изоляции воздушного шума Rw для категорий зданий Б - комфортные условия согласно таблице 1, СП 23-103-2003: для перегородки между санузлом и комнатой одной квартиры Rwтреб=52 дБ.

Следовательно, стенка сантех.кабины из тяжелого бетона g = 1800 кг/м3 толщиной 200 мм требованиям звукоизоляции удовлетворяет.

5.4.2 Расчет звукоизоляции воздушного шума несущей части перекрытия.

Определить индекс приведенного уровня ударного шума под междуэтажным перекрытием, состоящим из:

- несущей железобетонной плиты =2500 кг/м толщиной 220 мм

- стяжки из цементного раствора =1800 кг/м толщиной 30 мм

- теплозвукоизоляционного поливинилхлоридного линолеума на основе лубяных волокон толщиной 3,5 мм.

Индекс приведенного уровня ударного шума Lnw , дБ, под перекрытием без звукоизоляционного слоя с полом из рулонных материалов следует определять по формуле

Lwn = Lnwo - Lnw , дБ,

где Lnwo – индекс приведенного уровня ударного шума для несущей плиты перекрытия, дБ, принимаемой;

Lnw – индекс снижения приведенного уровня ударного шума, дБ.

1. Определяем поверхностную плотность несущей плиты перекрытия

m=25000,22=550кг/м2

2. Определяем поверхностную плотность цементной стяжки

m=18000,03=54кг/м2

3. Находим по таблице (18) для плиты перекрытия индекс приведенного уровня ударного шума:

Lnwo=73 Дб - определяется исходя из поверхностной плотности плиты перекрытия (m = 604 кг/м)

4. Устанавливаем по таблице (9) индекс снижения приведенного уровня ударного шума в зависимости от материала покрытия пола

Lnw=16Дб

5. Определяем по формуле (11) индекс приведенного уровня ударного шума Lnw, Дб, под междуэтажным перекрытием

Lnw=73-16=57 Дб

6. Нормируемое значение индекса изоляции ударного шума Lnw (дБ) определяется по той же таблице:

L= 55 дБ L= 57 дБ L< L удовлетворяет

6. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ
Площадь застройки:
общая площадь:
жилая площадь:
полезная площадь:
периметр наружных стен:
конструктивная площадь:
Строительный объем здания:
Коэффициент рациональности планировочного решения:
Коэффициент рациональности объемного решения:
Коэффициент компактности формы плана:
Коэффициент рациональности конструктивной схемы здания:

PAGE 3

Разработал – студент

Пояснительная записка.

Крупнопанельный 12-ти этажный жилой дом

Лист

Проектирование полносборного жилого дома
