Поверка технических приборов
|
СПУ-12н
|
Отчет о лабораторной работе №1
|
Хмара А.О.
|
|
Поверка технических приборов
|
|
1. Цель работы
Ознакомление с методикой поверки технических амперметров, вольтметров и определение их основных характеристик.
2. Оборудование и приборы
Перечень использованных приборов
Таблица 1.1
|
|
Наименование
|
Тип
|
Заводской номер
|
Система
|
Класс точности
|
Род тока
|
Диапазон измерения
|
Цена деления
|
Рабочее положение
|
Испытательное напряжение, кВ
|
|
|
|
|
Название
|
Условное обозначение
|
|
|
|
|
|
|
|
1. Мегомметр
М4100/3
350449
МЭ
1,0
0-500 МОм
-
1,5
2. Амперметр
Д566
129869
ЭД
0,2
0,75-2,5 А
1,5-5 А
0,025 А/дел
0,05 А/дел
2
3. Вольтметр
В7-16
-
-
-
0,2/0,2
0-1 В
0,000001 В
2
4. Амперметр
Э378
816395
ЭМ
1,5
~
0-5 А
0,2 А/дел
2
3. Содержание работы
- Определение основных погрешностей.
- Определение времени установления показаний.
- Определение потребляемой прибором мощности.
- Определение сопротивления изоляции прибора.
- Схемы испытаний.
- Результаты измерений и вычислений.
- График поправок.
- Анализ полученных результатов и краткие выводы.
|
|
|
|
Подпись
|
Дата
|
Листов
|
|
Выполнил
|
Хмара А.О.
|
|
19.03.2014
|
1
|
|
Проверил
|
Мнускин Ю.В.
Москвина И.И.
|
|
|
|
3.1. Определение основных погрешностей.
- формула для определения абсолютной погрешности
- формула для определения относительной погрешности
- формула для определения приведённой погрешности
- формула для определения вариации показаний
На основе данных формул ниже приведён расчёт первого значения каждой из погрешностей, а также вариации показаний:
3.2. Определение времени установления показаний.
tср=7,08с (получено ,как среднее арифметическое трёх показаний t: t1=6,22c;t2=7,98c;t3=7,04c).
3.3. Определение потребляемой прибором мощности.
52*0,036=1Вт.
3.4. Определение сопротивления изоляции прибора.
Rиз>500МОм (измерено мегаомметром).
3.5. Схемы испытаний.
Рисунок 1.1 - Схема поверки прибора
3.6. Результаты измерений и вычислений.
Расчет основных погрешностей
Таблица 1.2
|
Показания поверяемого амперметра, IП, А
|
Показания образцового амперметра, А
|
Абсолютные погрешности, А
|
Относитель-ные погрешности, %
|
Приве-денная погреш-ность, , %
|
Вариация показаний ,%
|
Поправка -D, А
|
|
|
I0 возр
|
I0 убыв
|
|
убыв
|
|
|
|
|
|
|
1
|
1,025
|
1,025
|
-0,025
|
-0,025
|
-2,44
|
-2,44
|
-0,5
|
0
|
0,025
|
|
2
|
2
|
2
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
|
3
|
3
|
3
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
|
4
|
3,9
|
4
|
0,1
|
0
|
2,56
|
0
|
2
|
2
|
-0,1
|
|
5
|
4,95
|
4,95
|
0,05
|
0,05
|
1
|
1
|
1
|
0
|
-0,05
|
Определение характеристик прибора
Таблица 1.3
|
Время успокоения, с
|
Сопротивление и потребляемая мощность поверяемого прибора
|
Сопротивление изоляции, МОм
|
|
t1
|
t2
|
t3
|
tcр
|
I, A
|
U, B
|
Rпр, Ом
|
Pпр, Вт
|
|
|
6,22
|
7,98
|
7,04
|
7,08
|
5
|
0,178
|
0,036
|
1
|
>500
|

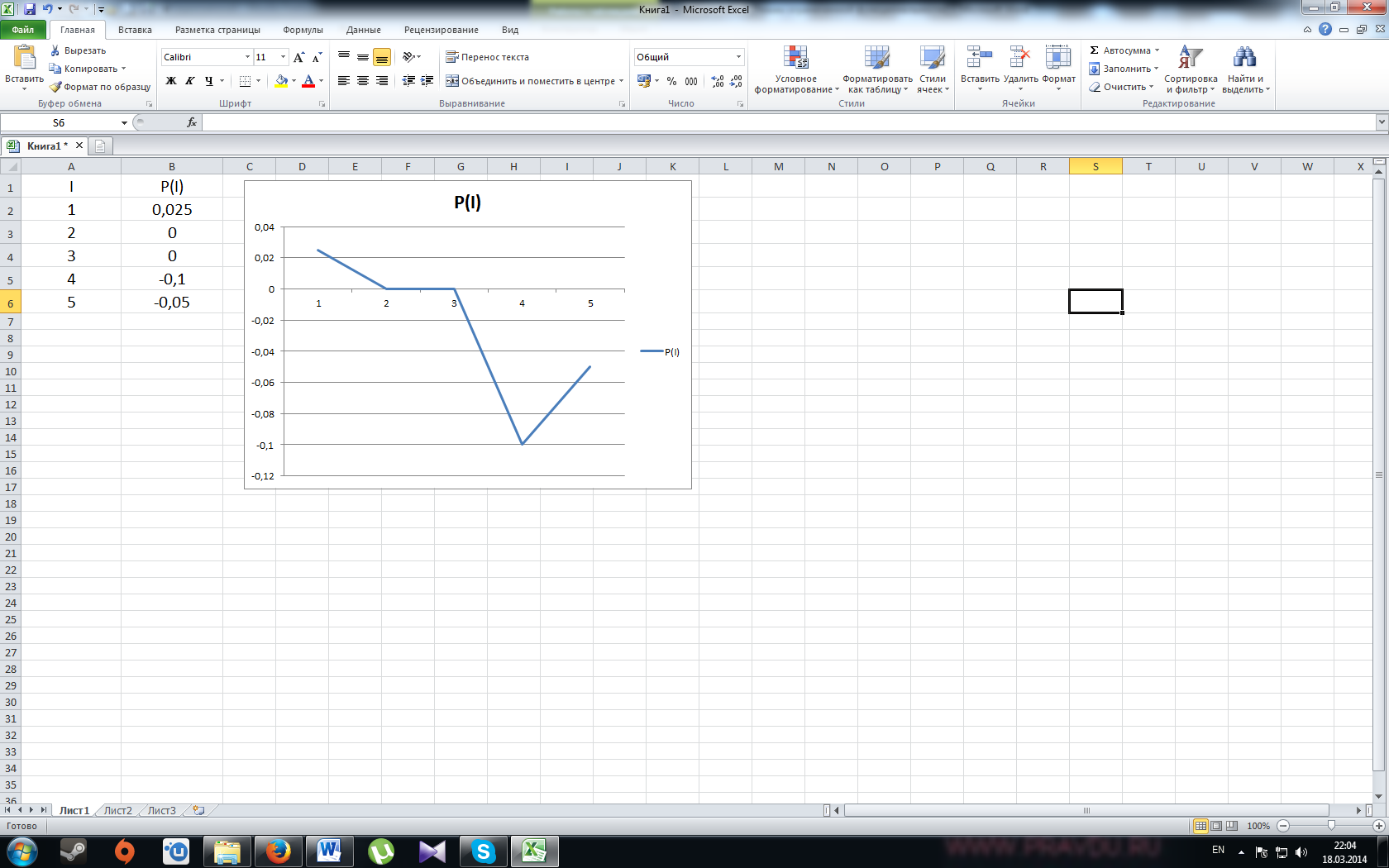

3.7. График поправок.
3.8. Анализ полученных результатов и краткие выводы.
Вывод:
