Ответы на экзаменационные вопросы

9-мм ПИСТОЛЕТ МАКАРОВА ПМ

Назначение и боевые свойства ПМ-9.

Пистолет Макарова является личным оружием нападения и защиты, предназначенным для поражения противника на коротких расстояниях. Стрельба из пистолета ведется 9мм. патронами одиночными выстрелами, боевая скорострельность составляет 30 выстрелов в минуту. Огонь из пистолета наиболее эффективен на дальностях до 50 метров. убойная сила пули сохраняется до 350 метров.

Пистолет принят на вооружение армии СССР в 1951 году, затем поступил на вооружение милиции.

Пистолет является самозарядным оружием. Его автоматика работает на принципе использования энергии свободного затвора. Затвор со стволом сцепления не имеет. Надежность запирания канала ствола при выстреле достигается за счет большой массы затвора и силы возвратной пружины. Благодаря наличию в пистолете само-взводного ударно-спускового механизма куркового типа можно быстро открывать огонь непосредственным нажатием на спусковой крючок без предварительного взведения курка. Это повышает боеготовность оружия, не снижая безопасности его переноски. Флажковый предохранитель на левой стороне в тыльной части затвора запирает одновременно курок и затвор с рамкой выключение предохранителя можно производить большим пальцем руки, удерживающей оружие, т.е. управление пистолетом можно осуществлять одной рукой.

Плоский однозарядный магазин на 8 патронов размещается в рукоятке. После израсходования патронов затвор, с помощью подавателя магазина и затворной задержки, останавливается в крайнем заднем положении.

Имеется модернизированный вариант пистолета под новый патрон повышенной мощности. При сохранении прежних габаритов пистолета емкость магазина увеличена до 12 патронов, начальная скорость пули повысилась до 415 м/с. Этот вариант имеет обозначение ПММ. Разработан также вариант с магазином на 8 патронов (ПММ-8), а также изменена конструкция патронника- на поверхности выполнены 3 винтовые канавки, обеспечивающие торможение отката затвора и сглаживание разницы в динамике автоматики при стрельбе стандартными и высокоимпульсными патронами.

Чистка пистолетов производится:

учений, нарядов и занятий в поле без стрельбы немедленно в боевой обстановке , на маневрах и длительных учениях в поле – ежедневно во время затишья боя или в перерывах между занятиями.

после по окончании учений, нарядов или занятий

после стрельб: по возвращению со стрельб произвести полную чистку пистолета; в течении последующих 3-4 дней повторить чистку пистолета.

если пистолет находится без употребления чистка производится не реже одного раза в 7дней.

Чистка и смазка пистолетов производится офицерами самостоятельно.

Основные части 9-мм пистолета Макарова и их назначение.

Пистолет состоит из следующих основных частей и механизмов:

- рамки со стволом и спусковой скобой;

- затвора с ударником, выбрасывателем и предохранителем;

- возвратной пружины;

- ударно-спускового механизма;

- рукоятки с винтом;

- затворной задержки;

- магазина.

К каждому пистолету придается принадлежность: запасной магазин, протирка, кобура, пистолетный ремешок.

Рамка со стволом и спусковой скобой

Ствол служит для направления полета пули. Внутри ствол имеет канал с четырьмя нарезами, вьющимися слева вверх направо. Нарезы служат для сообщения пуле вращательного движения. Промежутки между нарезами называются полями. Расстоянием между двумя противоположными полями (по диаметру) определяется калибр канала ствола; он равен 9 мм. С казенной части канал ствола гладкий и большего диаметра; он служит для помещения патрона и называется патронником. Патронник имеет уступ.

На казенной части ствола имеются прилив для крепления ствола в стойке рамки и отверстие для штифта ствола. На приливе и в нижней части патронника имеется скос для направления патрона из магазина в патронник. Наружная поверхность ствола гладкая. На ствол надевается возвратная пружина.

Ствол соединяется с рамкой прессовой посадкой и закрепляется штифтом.

Рамка служит для соединения всех частей пистолета. Рамка с основанием .рукоятки составляет одно целое.

В передней части рамка имеет: сверху — стойку для крепления ствола, снизу—окно для размещения спускового крючка и гребня спусковой скобы. На боковых стенках этого окна—цапфенные гнезда для цапф спускового крючка. Стойка рамки имеет: в верхней части — отверстие, в котором закрепляется ствол; снизу — окно для размещения головки спускового крючка; справа—кривой паз для размещения и движения передней цапфы спусковой тяги.

В задней части рамка имеет: сверху—выступы с цапфенными гнездами для цапф курка и шептала и с пазами для направления движения затвора (цапфенные гнезда для цапф курка и правое цапфенное гнездо для цапфы шептала имеют прорези); снизу—окно для перьев боевой пружины.

В средней части рамка имеет окно для выхода верхней части магазина и вырез на левой стенке для затворной задержки.

Примечание. В некоторых пистолетах для облегчения массы в рамке просверлены отверстия.

Спусковая скоба служит для предохранения хвоста спускового крючка от нечаянного нажатия на него. Она имеет на переднем конце гребень (прилив) для ограничения хода затвора при движении назад. Спусковая скоба удерживается в рамке в верхнем положении пружиной и гнетком, расположенными в гнезде на передней стенке основания рукоятки.

Затвор служит для подачи патрона из магазина в патронник, запирания капала ствола при выстреле, удержания гильзы (извлечения патрона) я постановки курка на боевой взвод.

Снаружи затвор имеет: мушку для прицеливания; поперечный паз для целика; насечку между мушкой и целиком для исключения отсвечивания поверхности затвора при прицеливании; на правой стороне—окно для выбрасывания гильзы (патрона); паз для выбрасывателя; гнездо для гнетка с пружиной выбрасывателя;

с левой стороны — гнездо для предохранителя и две выемки для фиксатора предохранителя; верхнюю — для положения флажка “предохранение” и нижнюю — для положения флажка “огонь”; рядом с верхней выемкой — красный кружок, который открывается при постановке флажка в положение “огонь” и закрывается флажком при включения предохранителя; с обеих сторон—насечку для удобства отведения затвора рукой; на заднем конце затвора— паз для прохода курка.

Внутри затвор имеет: канал для помещения ствола с возвратной пружиной; продольные выступы для направления движения затвора по рамке; зуб для постановки затвора на затворную задержку; гребень; паз для отражателя; паз для разобщающего выступа рычага взвода; чашечку для помещения дна гильзы, досылатель для досылания патрона из магазина в патронник; выступ для разобщения рычага взвода с шепталом; выем для помещения разобщающего выступа рычага взвода при нажатом спусковом крючке; на правой стороне гребня затвора имеется выем, предназначенный для разобщения шептала с рычагом взвода при снятии затвора с затворной задержки при нажатом спусковом крючке; канал для помещения ударника.

Ударник служит для разбития капсюля. Он имеет: в передней части — боек, в задней части — срез для предохранителя, который удерживает ударник в канале затвора.

Ударник изготавливается трехгранным в целях уменьшения его массы и уменьшения трущихся поверхностей.

Выбрасыватель служит для удержания гильзы (патрона) в чашечке затвора до встречи с отражателем. Он имеет зацеп, который заскакивает в кольцевую проточку гильзы и удерживает гильзу (патрон) в чашечке затвора, и пяточку для соединения с затвором; в задней части пяточки выбрасывателя сделан уступ для помещения головки гнетка. В задней части выбрасывателя находится выемка для удобства утапливания гнетка выступом протирки при отделении выбрасывателя от затвора. Выбрасыватель вставляется в паз в затворе.

Гнеток в головной части утолщен. В утолщенную часть упирается передний конец пружины выбрасывателя, надетой на заднюю часть гнетка (меньшего диаметра).

Гнеток с пружиной выбрасывателя вставляется в гнездо в затворе. Под действием пружины зацеп выбрасывателя все время наклонен к чашечке затвора.

Предохранитель служит для обеспечения безопасности обращения с пистолетом.

Он имеет: флажок для перевода предохранителя из положения “огонь” в положение “предохранение” и обратно; фиксатор для удержания предохранителя в приданном ему положении; ось, на которой сделан уступ с полочкой для поворота шептала и освобождения курка от боевого взвода при переводе предохранителя в положение “предохранение”; ребро для запирания затвора с рамкой при постановке предохранителя в положение “предохранение”; зацеп для запирания курка; выступ для воспринятия удара курка при включении предохранителя.

Предохранитель вставляется в гнездо затвора. Целик вместе с мушкой служит для прицеливания. Своим основанием он вставляется в поперечный паз затвора.

Возвратная пружина

Возвратная пружина служит для возвращения затвора в переднее положение после выстрела. Крайний виток одного из концов пружины имеет меньший диаметр по сравнению с другими витками. Этим витком пружина при сборке надевается на ствол, чтобы обеспечить ее надежное удержание на стволе при разборке пистолета. Пружина, надетая на ствол, помещается вместе с ним в канале затвора.

Ударно-спусковой механизм

Ударно-спусковой механизм состоит из курка, шептала с пружиной, спусковой тяги с рычагом взвода, спускового крючка, боевой пружины и задвижки боевой пружины.

Курок служит для нанесения удара по ударнику. Он имеет: сверлу—головку с насечкой для взведения курка рукой; на передней плоскости — вырез для обеспечения свободного хода курка при спуске его с боевого взвода; выем для зацепа предохранителя; в основании курка — два уступа: взвод, нижний — боевой которых вращается курок верхний — предохранительный взвод; по бокам - цапфы, на в цапфенных гнездах рамки, и кольцевой выем.

Шептало служит для удержания курка на боевом и предохранительном взводе. Оно имеет: носик для сцепления с уступами курка; цапфы, на которых вращается шептало в цапфенных гнездах рамки; слева—зуб для подъема шептала полочкой уступа предохранителя при переводе предохранителя в положение На левой цапфе шептала надета пружина. Соединение пружины шептала с шепталом сделано разъемным—конец пружины входит в специальное отверстие в стойке шептала. Свободный конец пружины изогнут в виде крючка для соединения с затворной задержкой. Пружина прижимает носик шептала к курку. Цапфы шептала имеют лыски для свободного отделения шептала от рамки.

Спусковая тяга с рычагом взвода служит для спуска курка с боевого взвода и взведения курка при нажиме на хвост спускового крючка.

Спусковая тяга имеет па концах цапфы. Передней цапфой она соединяется со спусковым крючком, а задней—с рычагом взвода.

Рычаг взвода имеет: разобщающий выступ, с помощью которого он расцепляется с щепталом при движении затвора назад;

вырез для выступа шептала;

выступ самовзвода, который взводит курок при нажиме на хвост спускового крючка; пяточку, на которую опирается узкое перо боевой пружины. Пяточка рычага взвода помещается в кольцевом выеме курка.

Спусковой крючок служит для спуска курка с боевого взвода и взведения курка при стрельбе самовзводом. Он имеет: цапфы, которые помещаются в цапфенные гнезда рамки; отверстие для соединения со спусковой тягой и хвост. Спусковой крючок своей головкой вставляется в окно стойки рамки.

Боевая пружина служит для приведения в действие курка, рычага взвода и спусковой тяги. Она имеет: широкое перо для действия на курок; узкое перо для действия на рычаг взвода и спусковую тягу; в средней части — отверстие для надевания пружины на прилив с резьбовым отверстием основания рукоятки. Нижний конец боевой пружины является защелкой магазина. Конец широкого пера боевой пружины изогнут для обеспечения “отбоя” курка, т. е. для постановки курка на предохранительный взвод в спущенном положении. Боевая пружина крепится на основании рукоятки задвижкой.

Рукоятка с винтом

Основание рукоятки служит для крепления рукоятки, боевой пружины и для помещения магазина. Оно имеет боковые окна (правое и левое) для уменьшения массы пистолета; нижнее окно для вставления магазина; на задней стенке—прилив с резьбовым отверстием для крепления боевой пружины с помощью задвижки и рукоятки с помощью винта; внизу—вырез для защелки магазина;

в передней стенке — прилив с гнездом для крепления спусковой скобы к рамке с помощью оси.

Затворная задержка

Затворная задержка удерживает затвор в заднем положении по израсходовании всех патронов из магазина. Она имеет: в передней части—выступ для удержания затвора в заднем положении; кнопку с насечкой для освобождения затвора нажатием руки; в задней части—отверстие для соединения с левой цапфой шептала; в верхней части—отражатель для отражения наружу гильз (патронов) через окно в затворе.

Затворная задержка передней частью вставляется в вырез в левой стенке рамки.

Магазин

Магазин служит для помещения восьми патронов. Он состоит из корпуса, подавателя, пружины подавателя и крышки. Магазин вставляется в основание рукоятки через нижнее окно.

Корпус магазина соединяет все части магазина. Верхние края боковых стенок корпуса загнуты внутрь для удержания патронов и подавателя, а также для направления патронов при подаче их в патронник затвором. Он имеет: в боковых стенках—окна для уменьшения массы магазина и для определения количества находящихся в магазине патронов; внизу—загнутые ребра для - крышки магазина, выступ для защелки магазина, вырез для свободного прохода левой стенки крышки магазина, желоб для прохода зуба подавателя.

Подаватель служит для подачи патронов. Он имеет .два. отогнутых конца, которые направляют движение его в корпусе магазина. На одном из отогнутых концов подавателя с левой стороны имеется зуб для включения затворной задержки по израсходовании всех патронов из магазина.

Пружина подавателя служит для подачи вверх подавателя с патронами при стрельбе. Нижний конец пружины отогнут для запирания крышки магазина.

Крышка магазина имеет отверстие для отогнутого (нижнего) конца пружины подавателя и пазы, которыми она надевается на загнутые ребра корпуса магазина.

Меры безопасности (категорически запрещается).

1. Извлекать оружие из кобуры без разрешения руководителя стрельбы.

2. Направлять оружие независимо от того, заряжено оно или нет, в сторону, где находятся люди или в места их возможного появления.

3. Заряжать оружие без команды руководителя стрельбы.

4. Открывать и вести огонь без команды руководителя стрельбы, из неисправного оружия, за пределы границ стрельбища, при поднятом белом флаге (фонаре) на командном пункте стрельбища.

5. Оставлять заряженное оружие без присмотра на рубеже открытия огня или где бы то ни было, а также передавать его другим лицам.

Смазку пистолета производить в следующем порядке:

1. Подготовить протирочные и смазочные материалы.

2. Осмотреть принадлежность.

3. Разобрать оружие.

4. Прочистить канал ствола.

5. Вычистить рамку со стволом и спусковой скобой.

6. Вычистить затвор, возвратную пружину, затворную задержку и части ударно-спускового механизма.

7.Смазать остальные металлические части и механизмы пистолета.

8. Обтереть рукоятку.

9. Вычистить магазин.

10. Обтереть кобуру.

11. Обтереть насухо протирку.

12. По окончании смазки собрать пистолет.

Пистолет, внесенный с мороза в теплое помещение, нельзя смазывать, пока он не отпотееет; когда появятся капли воды, нужно, не дожидаясь высыхания влаги, насухо протереть части и механизмы пистолета и смазать их.

Пистолет, сдаваемый на длительное хранение, должен быть тщательно вычищен.

Тактико-технические данные 9 мм Пистолет Макарова ( ПМ )

Калибр	9 мм
Патрон	9 х 18
Вес оружия:
- без патронов	0,73 кг.
- со снаряженным магазином	0,81 кг.
Длина оружия	161 мм
Высота оружия	126 мм
Число нарезов	4
Система автоматики	Отдача свободного затвора
Скорострельность	30 выстрл./мин.
Режим огня	Одиночный
Прицельная дальность	50 м.
Емкость	8 патронов
Начальная скорость пули	315 м/с

Задержки при стрельбе из ПМ и способы их устранения.

Задержки

Причины задержек

Способы устр. задержек:

1. Осечка. Затвор в крайнем переднем положении, курок спущен, но выстрела не последовало.

2. Недокрытие патрона затвором. Затвор остановился, не дойдя до крайнего переднего положения; спуск курка произвести нельзя.

3. Неподача или непродвижение патрона из магазина в патронник.

Затвор находится в переднем положении, но патрона в патроннике нет;

затвор остановился в среднем положении вместе с патроном, не дослав его в патронник.

4. Прихват (ущемление) гильзы затвором. Гильза не выброшена наружу через окно в затворе и заклинилась между затвором и казенным срезом ствола.

5. Автоматическая стрельба.

1. Капсюль патрона неисправен.

2. Сгущение смазки или загрязнение канала под ударник.

3. Мал выход ударника или забоины на бойке.

1. Загрязнение патронника, пазов рамки и чашечки затвора.

2. Затруднительное движение выбрасывателя из-за загрязнения пружины

выбрасывателя или гнетка.

1. Загрязнение магазина и подвижных частей пистолета.

2. Погнутость верхних краев корпуса магазина.

1. Загрязнение подвижных частей пистолета.

2. Неисправность выбрасывателя, его пружины или отражателя.

1. Сгущение смазки или загрязнение частей ударно-спускового механизма.

2. Износ боевого взвода курка или носика шептала.

3. Ослабление или излом пружины шептала.

4. Касание полочки уступа предохранителя зуба шептала.

1. Перезарядить пистолет и продолжить стрельбу.

2. Осмотреть и прочистить пистолет.

3. Отправить пистолет в мастерскую.

1. Дослать затвор вперед толчком руки и продолжить стрельбу.

2. Осмотреть и прочистить пистолет.

1. Перезарядить пистолет и продолжить стрельбу. Прочистить пистолет и магазин.

2. Заменить неисправный магазин.

1. Выбросить прихваченную гильзу и продолжить стрельбу.

2. При неисправности выбрасывателя с пружиной или отражателя отправить пистолет в мастерскую.

1. Осмотреть и прочистить пистолет.

2. Отправить пистолет в мастерскую.

Приведение 9-мм ПМ к нормальному бою.

При смещении Средней точки попадания (СТП) влево - целик следует смещать вправо, и наоборот.

Мушку опиливать категорически запрещено.

Приведение пистолета к нормальному бою считается законченным, когда пистолет как в отношении кучности, так и в отношении положения средней точки попадания удовлетворяет требованиям нормального боя.

После приведения пистолета к нормальному бою целик с помощью керна закрепляется; старая метка на целике зачищается, а вместо нее набивается новая метка.

Порядок неполной разборки и сборки ПМ, нормативы 1,2,3,4.

1. Извлечь магазин из основания рукоятки.

2. Отделить затвор от рамки.

3. Снять со ствола возвратную пружину.

Сборку после неполной разборки производить в обратном порядке.

Нормативы:

1. Изготовка к стрельбе для ПМ Стоя 6 сек. 8 сек. 10 сек.

Колено 7 9 11

Лежа 8 10 12

2. Неполная разборка ПМ 8 10 12

3. Сборка после неп. разб. ПМ. 8 10 12

4. Снаряжение магазина ПМ 17 20 23

5,45мм автомат Калашникова

Автомат Калашникова является индивидуальным оружием преднозначен для уничтожения живой силы и поражения огневых средств противника. Для поражения противника в рукопашном бою к автомату присоединяется штык-нож.

Из автомата ведется автоматический или одиночный огонь. Автоматический огонь является основным видом огня (он ведется короткими очередями до 5 выстрелов длинными очередями до 10 выстрелов и непрерывно до израсходования патронов в магазине. Подача при стрельбе производится из корбчатого магазина емкостью 30 патронов Боевая скорострельность при стрельбе очередями до 100 выстрелов в минуту; одиночными до 40 выстрелов в минуту. Наиболее действенный огонь по наземным целям до 500м (грудная до 450м ростовая до 650 м) прицельная дальность 1000м. Темп стрельбы около 600 выстрелов в минуту (т.е. к автомату присоеденяется магазин на максимальное количество патронов; боевая скорострельность это стандартные магазины по 30 патронов.)

Автомат разработан на базе автомата АКМ под малокалиберный патрон 5,45х39 мм. Он повторяет основные конструктивные решения своего предшественника и унифицирован с ним по деталям на 53%. Новым элементом является двухкамерное дульное устройство, выполняющее функции дульного тормоза, компенсатора и пламегасителя.

Кроме основной модели АК-74, выпускалась также модель со складным металлическим прикладом АКС-74. Обе модели имели модификации, приспособленные для крепления бесподсветочных ночных прицелов (АК-74Н и АКС-74Н). С 1991 года серийно выпускается модернизированный автомат АК-74М.

Модернизированный автомат имеет складной пластмассовый приклад, превосходящий по прочности металлический, планку для крепления ночных и оптических прицелов; приспособление для установки подствольного гранатомета. Коэффициент теплопередачи нового материала не выше, чем у дерева, поэтому ожог руки при длительной стрельбе исключается. Продольные ребра на цевье позволяют прочнее удерживать оружие при стрельбе. На АК-74М установлен стандартный узел крепления (планка) для ночных приборов прицеливания. Таким образом отпадает необходимость выпуска модификации с индексом «Н».

Если раньше на всех четырех типах автомата 1974 года для установки подствольного гранатомета требовались ряд дополнительных деталей и помощь войсковой мастерской, то теперь стреляющий может установить гранатомет сам.

У АК-74М упрочена крышка ствольной коробки, устранена опасность сколов и расщепления приклада, цевья и ствольной накладки, что уменьшило вероятность ее повреждения при ударах, особенно в рукопашном бою. Более прочная конструкция позволяет вести стрельбу из подствольного гранатомета без установки дополнительного крепления крышки и шомпола, что было необходимо на предыдущей модели.

Автоматика оружия работает за счет энергии отводимых из канала ствола пороховых газов. Запирание ствола осуществляется поворотом затвора. Переводчик режима огня одновременно является и предохранителем, осуществляя блокировку спускового крючка. Кроме того, флажок переводчика в положении «Предохранение» закрывает прорезь в ствольной коробке, по которой перемещается рукоятка взведения затвора, что исключает попадание грязи внутрь автомата, а также ограничивает длину хода затворной рамы.

Принцип работы автомата.

Автоматическое действие автомата основано на использовании энергии пороховых газов, отводимых из канала ствола к газовому поршню затворной рамы.

При выстреле часть пороховых газов, следующих за пулей, устремляется через отверстие в стенке ствола в газовую камеру, давит на переднюю стенку газового поршня и отбрасывает поршень и затворную раму с затвором в заднее положение. При отходе назад затвор открывает канал ствола, извлекает из патронника гильзу и выбрасывает её наружу, а затворная рама сжимает возвратную пружину и взводит курок (ставит его на взвод автоспуска).

В переднее положение затворная рама с затвором возвращается под действием возвратного механизма, затвор при этом досылает очередной патрон из магазина в патронник и закрывает канал ствола, а затворная рама выводит выступ (шептало) автоспуска из-под взвода автоспуска курка.

Запирание затвора осуществляется его поворотом вправо и захождением боевых выступов затвора за боевые упоры ствольной коробки.

Если переводчик установлен на одиночный огонь, при нажатии на спусковой крючок произойдет только один выстрел; для производства следующего выстрела необходимо отпустить спусковой крючок и снова нажать на него.

Устройство автомата.

Автомат состоит из следующих основных частей и механизмов:

- ствол со ствольной коробкой, прицельным приспособлением и прикладом;

- крышка ствольной коробки ;

- затворная рама с газовым поршнем;

- затвор;

- возвратный механизм;

- газовая трубка со ствольной накладкой;

- ударно-спусковой механизм;

Части ударно-спускового механизма АК-74М.

1. Курок с боевой пружиной.

2. Замедлитель курка.

3. Спусковой крючок.

4. Шептало одиночного огня.

5. Автоспуск с пружиной.

6. Переводчик.

- цевье;

- магазин;

- штык-нож.

В комплект автомата входят: принадлежность, ремень и сумка для магазинов.

Порядок неполной разборки и сборки АК-74М.

1. Отделить магазин.

2. Вынуть пенал с принадлежностью.

3. Отделить шомпол.

4. Отделить крышку ствольной коробки.

5. Отделить возвратный механизм.

6. Отделить затворную раму с затвором.

7. Отделить затвор от затворной рамы.

8. Отделить газовую камеру со ствольной накладкой.

Сборка после неполной разборки выполняется в обратном порядке.

Назначение и боевые свойства автомата.

1. 5,45 мм модернизированный автомат Калашникова является индивидуальным оружием и предназначен для уничтожения живой силы противника. Для поражения противника в рукопашном бою - к автомату присоединяется штык-нож.

2. Для стрельбы из автомата применяются патроны с обыкновенными (со стальным сердечником), трассирующими пулями.

Из автомата ведется автоматический огонь или одиночный огонь (стрельба одиночными выстрелами). Автоматический огонь является основным видом огня из автомата; он ведется короткими (до 5 выстрелов) и длинными (до 10 выстрелов) очередями и непрерывно.

Калибр	5,45 мм
Патрон	5,45х39
Вес оружия:
- без патронов	3,4 кг.
- со снаряженным магазином	3,9 кг.
Длинна оружия	942 мм
Длинна со сложенным прикладом	704 мм
Длинна ствола	415 мм
Число нарезов	4
Начальная скорость пули	900 м/с
Система автоматики	Отвод пороховых газов
Темп стрельбы	600 в/мин.
Скорострельность	40 /100 выстрл./мин.
Режим огня	Одиночный /непрерывный
Прицельная дальность	1000 м.
Емкость	30 патронов

Задержки при стрельбе из АК-74м и способы их устранения.

Задержки

Причины

Способы устранения.

Неподача патрона. Затвор в переднем положении, но выстрела не произошло в патроннике нет патрона.

Утыкание патрона. Патрон пулей уткнулся в казенный срез ствола, подвижные части остановились в среднем положении.

Осечка. Затвор в переднем положении, патрон в патроннике, курок спущен -выстрела не произошло.

Неизвлечение гильзы.

Гильза в патроннике, очередной патрон уткнулся в нее пулей, подвижные части остановились в среднем положении.

Прихват или неотражение гильзы. Гильза не выброшена из ствольной коробки, а осталась в ней впереди затвора или дослана затвором обратно в патронник.

1. Загрязнение или неисправность магазина.

2. Неисправность защелки

магазина.

1. Погнутость загибов боковых стенок магазина.

1. Неисправность патрона.

2. Неисправность ударника или ударно-спускового механизма; загрязнение или застывание смазки.

1. Грязный патрон или загрязнение патронника.

2. Загрязнение или неисправность выбрасывателя или его пружины.

1. Загрязнение трущихся частей, газовых путей или патронника.

2. Загрязнение или неисправность выбрасывателя.

1. Перезарядить и продолжить стрельбу.

2. Заменить магазин. При неисправности защелки магазина отправить автомат в ремонтную мастерскую.

Удерживая рукоятку затворной рамы, удалить уткнувшийся патрон и продолжать стрельбу. При повторении задержки заменить магазин.

Перезарядить автомат и продолжать стрельбу.

При повторении задержки

осмотреть и прочистить ударник и ударно-спусковой механизм; при их поломке или износе автомат отправить в ремонтную мастерскую.

Отвести рукоятку затворной рамы назад и, удерживая ее в заднем положении, отделить магазин и извлечь уткнувшийся патрон. Извлечь затвор или шомполом гильзу из патронника. Продолжить стрельбу. При повторении задержки прочистить патронник и патроны. Осмотреть и очистить от грязи выбрасыватель и продолжить стрельбу. При неисправности выбрасывателя автомат отправить в ремонтную мастерскую.

Отвести рукоятку затворной рамы назад, выбросить гильзу и продолжать стрельбу.

При повторении задержки прочистить газовые пути, трущиеся части смазать.

При неисправности выбрасывателя автомат отправить в ремонтную мастерскую.

Устройство гранаты

Ручная осколочная граната Ф-1 состоит из корпуса, разрывного заряда и запала.

Корпус гранаты служит для помещения разрывного заряда и запала, а также для образования осколков при взрыве гранаты. Корпус гранаты чугунный, с продольными и поперечными бороздами, по которым граната обычно разрывается на осколки. В верхней части корпуса имеется нарезное отверстие для ввинчивания запала. При хранении, транспортировании и переноске гранаты в это отверстие ввернута пластмассовая пробка.

Разрывной заряд заполняет корпус и служит для разрыва гранаты на осколки.

Запал гранаты УЗРГМ предназначается для взрыва разрывного заряда гранаты. Его устройство и работа частей и механизмов гранаты изложены в ст. 8—11.

Работа частей механизмов гранат.

Перед метанием гранаты. Достать гранату из сумки, вывинтить пробку из трубки, на ее место ввернуть до отказа запал. Части ударного механизма запала находятся в следующем положении: ударник взведен и удерживается в верхнем положении вилкой спускового рычага, соединенного с трубкой ударного механизма предохранительной чеки. Концы предохранительной чеки разведены и прочно удерживают ее в запале.

При метании гранаты. Граната для метания берется в руку так, чтобы спусковой рычаг пальцами был прижат к корпусу гранаты. Не отпуская рычага, выдергивается предохранительная чека и граната бросается в цель. После выдергивания чеки положение частей запала не меняется, ударник во взведенном положении удерживается спусковым рычагом, который освобождается от соединения с трубкой ударного механизма, но прижимается к ней пальцами руки. В момент броска гранаты спусковой рычаг отделяется от гранаты и освобождается ударник. Ударник под действием боевой пружины наносит удар (накол) по капсюлю-воспламенителю и воспламеняет его. Луч огня от капсюля-воспламенителя воспламеняет замедлитель (дистанционную часть запала) и, пройдя его, передается капсюлю-детонатору. Капсюль-детонатор взрывается и взрывает разрывной заряд гранаты. Корпус гранаты разрывается, и осколки корпуса и запала разлетаются в разные стороны.

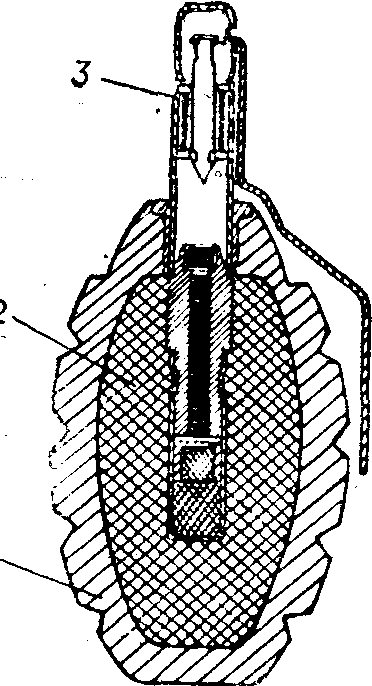

Устройство ручной осколочной гранаты Ф-1:

/ — корпус: 2 — разрывной заряд; 3 — запал

Назначение и боевые свойства ручной осколочной гранаты Ф-1.

Ручная осколочная граната Ф-1—граната дистанционного действия, предназначенная для поражения живой силы преимущественно в оборонительном бою. Метать гранату можно из различных положений и только из-за укрытия, из бронетранспортера или танка (самоходно-артиллерийской установки). Радиус разлета убойных осколков при взрыве гранаты—около 200 м. Средняя дальность броска гранаты—35—45 м.

Масса снаряженной гранаты—600 г.

Время горения замедлителя запала—3,2—4,2 с.

Устройство ручной осколочной гранаты РГД-5:

/ — разрывной заряд; 2 — корпус; 3 — колпак; 4 — вкладыш колпака; 5—трубка для запала; 6 — манжета; 7—запал; 8—поддон; 9— вкладыш поддона

Назначение и боевые свойства, устройство РГД-5.

Назначение и боевые свойства гранаты

Ручная осколочная граната РГД-5—граната дистанционного действия, предназначенная для поражения живой силы противника в наступлении и в обороне. Метание гранаты осуществляется из различных положений при действиях в пешем порядке и на бронетранспортере (автомобиле). Радиус разлета убойных осколков гранаты — около 25 м. Средняя дальность броска гранаты — 40—50 м.

Масса снаряженной гранаты— 310 г.

Время горения замедлителя запала—3,2— 4,2 с.

Ручная осколочная граната РГД-5, состоит из корпуса с трубкой для запала, разрывного заряда и запала.

Корпус гранаты служит для помещения разрывного заряда, трубки для запала, а также для образования осколков при взрыве гранаты. Он состоит из двух частей — верхней и нижней. Верхняя часть корпуса состоит из внешней оболочки, называемой колпаком, и вкладыша колпака. К верхней части с помощью манжеты присоединяется трубка для запала. Трубка служит для присоединения запала к гранате и для герметизации разрывного заряда в корпусе. Для предохранения трубки от загрязнения в нее ввинчивается пластмассовая пробка. При подготовке гранаты к метанию вместо пробки в трубку ввинчивается запал.

Нижняя часть корпуса состоит из внешней оболочки, называемой поддоном, и вкладыша поддона.

Разрывной заряд заполняет корпус и служит для разрыва гранаты на осколки.

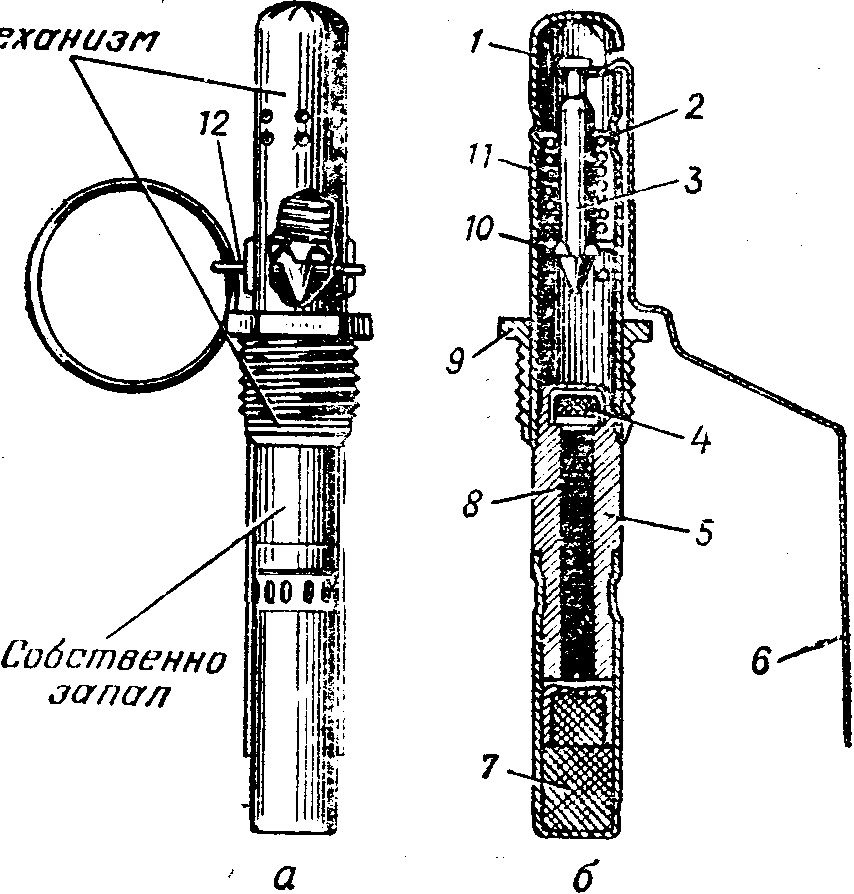

Запал гранаты УЗРГМ:

а — общий вид; б—в разрезе; I — трубка ударного механизма; 2 —.направляющая шайба; 3— ударник; 4 — капсюль-воспламенитель; 5 — втулка замедлителя; 6 — спусковой рычаг; 7 — капсюль-детонатор; 8 — замедлитель: 9 — соединительная втулка; /О—шайба ударника; 11— боевая пружина; 12 — предохранительная чека

Запал гранаты УЗРГМ (унифицированный запал ручной гранаты модернизированный) предназначается для взрыва разрывного заряда (рис. 4). Он состоит из ударного механизма и собственно запала.

Ударный механизм служит для воспламенения капсюля-воспламенителя запала. Он состоит из трубки ударного механизма, соединительной втулки, направляющей шайбы, боевой пружины, ударника, шайбы ударника, спускового рычага и предохранительной чеки с кольцом.

Трубка ударного механизма является основанием для сборки всех частей запала.

Соединительная втулка служит для соединения запала с корпусом гранаты. Она надета на нижнюю часть трубки ударного механизма.

Направляющая шайба является упором для верхнего конца боевой пружины и направляет движение ударника. Она закреплена в верхней части трубки ударного механизма.

Боевая пружина служит для сообщения ударнику энергии, необходимой для накола капсюля-воспламенителя. Она надета на ударник и своим верхним концом упирается в направляющую шайбу, а нижним—в шайбу ударника.

Ударник служит для накола и воспламенения капсюля-воспламенителя. Он помещается внутри трубки ударного механизма. Шайба ударника надета на нижний конец ударника и является упором для нижнего конца боевой пружины.

Спусковой рычаг служит для удержания ударника во взведенном положении (боевая пружина сжата). На трубке ударного механизма спусковой рычаг удерживается предохранительной чекой.

Предохранительная чека проходит через отверстия проушины спускового рычага и стенок трубки ударного механизма. Она имеет кольцо для ее выдергивания.

Собственно запал служит для взрыва разрывного заряда гранаты. Он состоит из втулки замедлителя, капсюля-воспламенителя, замедлителя и капсюля-детонатора.

Втулка замедлителя в верхней части имеет резьбу для соединения с трубкой ударного механизма и гнездо для капсюля-воспламенителя, внутри—канал, в котором помещается замедлитель, снаружи—проточку для присоединения гильзы капсюля-детонатора.

Капсюль-воспламенитель предназначен для воспламенения замедлителя.

Замедлитель передает луч огня от капсюля-воспламенителя к капсюлю-детонатору. Он состоит из запрессованного малогазового состава.

Капсюль-детонатор служит для взрыва разрывного заряда гранаты. Он помещен в гильзе, закрепленной на нижней части втулки замедлителя.

Запалы всегда находятся в боевом положении. Разбирать запалы и проверять работу ударного механизма категорически запрещается.

Угол, заключенный между линией возвышения и горизонтом оружия, называется углом возвышения.

Прямая линия, являющаяся продолжением оси канала ствола в момент вылета пули, называется линией бросания.

Угол, заключенный между линией бросания и горизонтом оружия, называется углом бросания.

Обращение с гранатами, уход и сбережение.

Запалы с трещинами или с зеленым налетом к применению непригодны.

1. Оберегать гранаты и запалы от сильных толчков, ударов, огня, грязи и сырости. Если они были загрязнены или подмочены, при первой возможности гранаты обязательно обтереть и просушить на солнце или в теплом помещении, но не около огня. Просушить гранаты обязательно под наблюдением.

2. Гранаты, хранящиеся длительное время в гранатных сумках, должны периодически осматриваться. Неисправные гранаты и запалы сдаются на склад для уничтожения.

3. Заряжать гранату (вставлять запал) разрешается только перед ее метанием.

4. Боевые гранаты выдавать только обученным обращению с ними.

Разбирать боевые гранаты и устранять в них неисправности, переносить гранаты вне сумок (подвешенными за кольцо предохранительной чеки), а также трогать неразорвавшиеся гранаты запрещается.

К метанию боевых гранат допускаются обучаемые, успешно выполнившиеся упражнения по метанию учебных и учебно-имитационных гранат.

При обучении метанию боевых гранат соблюдать следующие меры безопасности.

1) обучаемые должны быть в стальных шлемах;

2) перед заряжанием осмотреть гранаты и запалы; в случае обнаружения неисправностей доложить командиру;

3) метание осколочной оборонительной и противотанковой гранат

производить из окопа или из-за укрытия, не пробиваемого осколками, под руководством офицера.

4) при метании одним обучаемым нескольких гранат каждую последующую гранату бросать по истечении не менее 5 сек. после взрыва предыдущей;

5) если граната не была брошена (предохранительная чека не вынимались), разряжение ее производить только по команде и под непосредственным наблюдением командира;

6) вести учет неразорвавшихся гранат и отмечать места их падения красными флажками; по окончании метания неразорвавшиеся гранаты

уничтожить подрывом на месте падения согласно правилам, изложенным в Руководстве по хранению и сбережению артиллерийского вооружения и боеприпасов в войсках; подрыв гранат (запалов) организует командир части;

7) район метания гранат оцеплять в радиусе не менее 300 м;

8) личный состав, не занятый метанием гранат, отвести в укрытие или на безопасное удалении от огневого рубежа (не ближе 350 м.);

9) исходное положение для метания гранат обозначать белыми флажками, огневой рубеж - красными;

10) пункт выдачи гранат и запалов оборудовать в укрытии не ближе

25 м от исходного положения.

Меры безопасности при заряжании и разряжении ручных гранат.

Запалы с трещинами или с зеленым налетом к применению непригодны.

3. Заряжать гранату (вставлять запал) разрешается только перед ее метанием.

4. Боевые гранаты выдавать только обученным обращению с ними сотрудникам.

При обучении метанию боевых гранат соблюдать следующие меры безопасности.

1) обучаемые должны быть в стальных шлемах;

2) перед заряжанием осмотреть гранаты и запалы; в случае обнаружения неисправностей доложить командиру;

3) метание осколочной оборонительной и противотанковой гранат

производить из окопа или из-за укрытия, не пробиваемого осколками, под руководством офицера.

4) при метании одним обучаемым нескольких гранат каждую последующую гранату бросать по истечении не менее 5 сек. после взрыва предыдущей гранаты;

5) если граната не была брошена (предохранительная чека не вынималась), разряжение ее производить только по команде и под непосредственным наблюдением командира;

6) вести учет неразорвавшихся гранат и отмечать места их падения красными флажками; по окончании метания неразорвавшиеся гранаты. Уничтожить подрывом на месте падения согласно правилам, изложенным в Руководстве по хранению и сбережению артиллерийского вооружения и боеприпасов в войсках; подрыв гранат (запалов) организует командир части;

7) район метания гранат оцеплять в радиусе не менее 300 м;

8) личный состав, не занятый метанием гранат, отвести в укрытие или на безопасное удаление от огневого рубежа (не ближе 350 м.);

9) исходное положение для метания гранат обозначать белыми флажками, огневой рубеж - красными;

10) пункт выдачи гранат и запалов оборудовать в укрытии не ближе

25 м от исходного положения.

Назначение и боевые свойства СВД.

СВД - является оружием снайпера и предназначена для уничтожения различных появляющихся, движущихся, открытых и маскированных целей.

Наиболее эффективный огонь.......................................................... до 800 м

Приц. дальн. с опт. приц. ................................................................. 1300 м

с откр. приц. ................................................................ 1200 м.

Дальн. прям. выстр. по грудн. фигуре............................................. 430 м

по бегущ. фигуре .......................................... 640 м

Боевая скорострельность ............................................. до 30 выстр. в мин.

Масса без штык-ножа с опт. приц., неснар. магазином............ 4,3 кг.

Емкость магазина........................................................................ 10 патр.

Пуля со стальным сердечником пробивает: - на дистанции 200м- кирпич 10-12 см. -на дистанции 500м- стальную плиту 0,5 см. -на дистанции 600м- глину 25см -на дистанции 1000м- бруствер земляной 25-30 см; дерево 20см; снежную насыпь70-80см -на дистанции 1200м-бронежилет ЗЖТ -на дистанцию 1700м-каску.

Основные части и механизмы СВД.

СВД состоит:

- ствол со ствольной коробкой, открытым прицелом и прикладом;

- крышка ствольной коробки;

- возвратный механизм;

- затворная рама;

- затвор;

- газовая трубка с регулятором, газового поршня и толкателя с пружиной;

- ствольные накладки (правая и левая);

- ударно-спусковой механизм;

- предохранитель;

- магазин;

- щека приклада;

- оптический прицел;

- штык-нож.

В комплект СВД входят: принадлежность, ремень, чехол для оптического прицела, сумка для переноски оптического прицела и магазинов, сумочка для переноски зимнего устройства освещения сетки, запасных батареек и масленки.

Порядок неполной разборки и сборки СВД.

1. Отделить магазин.

2. Отделить оптический прицел.

3. Отделить щеку приклада.

4. Отделить крышку ствольной коробки с возвратным механизмом.

5. Отделить затворную раму с затвором.

6. Отделить затвор от затворной рамы.

7. Отделить ударно-спусковой механизм.

8. Отделить ствольные накладки.

9. Отделить газовый поршень и толкатель с пружиной.

Приведение СВД к нормальному бою.

Если при проверке боя средняя точка попадания отклонилась от контрольной точки в какую-либо сторону более, чем на 3 см.. то соответственно этому нужно изменить положение мушки по высоте или ее предохранителя по боковому направлению. Если средняя точка попадания ниже контрольной точки, мушку надо ввинтить, если выше - вывинтить. Если средняя точка попадания левее контрольной, предохранитель мушки передвинуть влево, если правее - вправо.

Задержки при стрельбе из СВД и способы их устранения.

Задержки

Причины

Способы устранения:

Неподача патрона. Затвор в переднем положении, но выстрела не произошло-в патроннике нет патрона.

Осечка. Затвор в переднем положении, патрон в патроннике, курок спущен -выстрела не произошло.

Неизвлечение гильзы.

1. Загрязнение или неисправность магазина.

2. Неисправность защелки

магазина.

1. Погнутость загибов боковых стенок магазина.

1. Неисправность патрона.

2. Неисправность ударника или ударно-спускового механизма; загрязнение или застывание смазки.

1. Грязный патрон или загрязнение патронника.

2. Загрязнение или неисправность выбрасывателя или его пружины.

1. Загрязнение трущихся частей, газовых путей или патронника.

2. Загрязнение или неисправность выбрасывателя.

1. Перезарядить и продолжить стрельбу.

2. Заменить магазин. При неисправности защелки магазина отправить автомат в ремонтную мастерскую.

Перезарядить автомат и продолжать стрельбу.

При повторении задержки

Отвести рукоятку затворной рамы назад и, удерживая ее в заднем положении, отделить магазин и извлечь уткнувшийся патрон. Извлечь затворо или шомполом гильзу из патронника. Продолжить стрельбу.При повторении задержки прочистить патронник и патроны. Осмотреть и очистить от грязи выбрасыватель и продолжить стрельбу. При неисправности выбрасывателя автомат отправить в ремонтную мастрескую.

Отвести рукоятку затворной рамы назад, выбросить гильзу и продолжать стрельбу.

При повторении задержки прочистить газовые пути, трущиеся части смазать.

При неисправности выбрасывателя автомат отправить в ремонтную мастерскую.

Чистка и смазка стрелкового оружия.

Стрелковое оружие всегда должно содержаться в чистоте и исправности.

Чистка производится :

- в боевой обстановке, на маневрах и длительных учениях в поле - ежедневно во время затишья боя или в перерывах между занятиями;

- после учений, нарядов и занятий в поле без стрельбы - немедленно по окончании учений, нарядов или занятий;

- после стрельбы - немедленно по окончании стрельбы необходимо очистить и смазать канал ствола и патронник; окончательную чистку произвести по возвращении со стрельбы; в последующие 3-4 дня чистку производить ежедневно;

- если оружие находится без употребления, - не реже одного раза в 7 дней.

Смазку наносить только на хорошо очищенную и сухую поверхность металла.

Чистка производится в специально отведенных местах.

Чистку оружия производить в следующем порядке:

1. Подготовить протирочные и смазочные материалы.

2. Осмотреть принадлежность.

3. Разобрать оружие.

4. Прочистить канал ствола.

5. Вычистить рамку со стволом и спусковой скобой.

6. Вычистить затвор, возвратную пружину, затворную задержку и части ударно-спускового механизма.

7. Обтереть рукоятку.

8. Вычистить магазин.

Угол вылета и угол падения.

Угол, заключенный между линией возвышения и линией бросания, называется углом вылета. (у)

Угол, заключенный между касательной к траектории в точке падения и горизонтом оружия, называется углом падения.

40 мм. ПОДСТВОЛЬНЫЙ ГРАНАТОМЕТ ГП-25

40 мм подствольный гранатомет ГП-25 является индивидуальным оружием стрелка и предназначен для поражения открыто расположенной живой силы противника, а также живой силы, находящейся в открытых окопах, траншеях и на обратных скатах высот, в складках местности, для временного лишения противника способности к активным действиям в боевой обстановке или при проведении специальной операции (гранатой раздражающего действия «гвоздь»).

Гранатомет применяется в комплексе с автоматом ( с АКМ по АК-74, кроме АКС-74У).

Крепление гранатомета к автомату осуществляется передней и задней стойками кронштейна.

Фиксируется ГП-25 на АК защелкой, размещенной на кронштейне.

Стрельба из ГП-25, не присоединенного к АК невозможна.

УСМ гранатомета самовзводного типа. Гранатомет снабжен предохранителем, исключающим случайные выстрелы.

Заряжание ГП-25 производится с дульной части ствола.

Стрельба из ГП-25 ведется по настильной или навесной траектории. ГП-25 не мешает вести огонь из АК.

Для стрельбы из ГП-25 применяются выстрелы ВОГ-25 и ВОГ-25П с осколочной гранатой, «гвоздь» граната раздражающего действия.

В комплект ГП-25 входят сумка для гранатомета, сумка для выстрелов и групповой комплект ЗИП, принадлежность, затыльник с ремнем, направляющий стержень возвратной пружины с защелкой.

Тактико-технические характеристики:

Калибр	40 мм
Масса ГП-25 без затыльника	1,5 кг.
Длинна	323 мм
Прицельная дальность стрельбы
- максимальная	400 м.
- минимальная при навесной траектории	200 м.
Скорострельность	4 - 5 выстр. мин.
Носимый боекомплект	10 выст.
Начальная скорость полета гранаты	76 м/с
Время работы самоликвидатора	14 с.
Радиус сплошного поражения	До 7 м.
Вес гранаты	255 гр.

ГП-25 состоит из:

Ствола с прицельным приспособлением и кронштейном;

Казенника;

Корпуса УСМ с рукояткой.

Переводчик.

Ось корпуса.

Чека.

ПОРЯДОК НЕПОЛНОЙ РАЗБОРКИ.

1.Отделить ствол- взяться левой рукой за ствол гранатомета, нажать большим пальцем правой руки на замыкатель, повернуть ствол относительно корпуса ударно-спускового механизма в любую сторону на 60°.

2.Отделить чеку – пальцами правой руки оттянуть вверх.

3.Извлечь ось корпуса.

4.Отделить переводчик – для удобства поставить его в положение ПР.

5.Отделить казенник.

Сборка после неполной разборки производится в обратном порядке.

ЗАДЕРЖКИ ПРИ СТРЕЛЬБЕ ИЗ ГРАНАТОМЕТА.

ОСЕЧКА	Выстрел не полностью дослан в канал ствола	Проверить дослан ли выстрел, повторно нажать на спуск.
	Неисправный капсюль	Перезарядить оружие, продолжить стрельбу.
Тугое вхождение выстрела в канал ствола.	Ударник загрязнен. Канал ствола или выстрел загрязнен.	Почистить ударник. Протереть канал ствола и выстрел.
Тугое извлечение выстрела из канала ствола	Деформация выстрела. Деформация выстрела.	Заменить выстрел продолжить стрельбу. Извлечь выстрел, ударяя по экстрактору, или отделив гранатомет от автомата.

40мм ВЫСТРЕЛЫ к ГП-25

Выстрел ВОГ-25 и ВОГ-25П осколочного действия предназначен для поражения живой силы противника, расчетов огневых средств осколками.

Состоит:

1.Корпус.

2.Обтекатель.

3.Разрывной заряд.

4.Дно (гранаты)

5.Сетка (картонная)

6.Прокладки

7.Гильза

8.Капсюль (КВМ-3)

9.Пороховой заряд.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Масса выстрела, г. …………………….. 255

Масса ВВ разрывного заряда, г. ……………..48

Дальность взведения взрывателя

от дульного среза, м. ……………………10-40

Радиус сплошного поражения убойными осколками до, м. ………….7

Радиус эффективного действия, м. ………………2,5

Граната «гвоздь»: предназначена для создания газового облака с непереносимо-допустимой концентрацией раздражающего вещества, применяется в боевой обстановке, так и при проведении специальных операций.

Состоит: 1.Травмобезопасный наконечник

2.Корпус

3.Воспламенительный заряд

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Масса, г. ……………140

Условный объем с непереносимой

концентрацией раздражающего вещества, м. …………200

Тип раздражающего вещества …………………С3

Время активного газа выделения, с. ……………….12

Время замедления, с. ………………..4

ЗАПРЕЩАЕТСЯ:

Стрельба из ГП-25, если на автомат не поставлен узел фиксации крышки и затыльник с ремнем;

Стрельба при углах возвышения более 80 градусов;

Стрельба при сложенном прикладе автомата;

Стрельба с присоединенным к автомату штыком;

Использовать для стрельбы выстрелы, имеющие дефекты;

Разбирать или исправлять в войсках выстрелы и их элементы;

Трогать неразорвавшиеся после стрельбы выстрелы;

Заряжать гранатомет при наличии в стволе посторонних предметов.

40 мм Ручной противотанковый

гранатомет ( РПГ – 7 )

Предназначен для борьбы с танками , САУ и другими бронированными средствами противника, также для уничтожения живой силы противника находящейся в легких полевых укрытиях а также в сооружениях городского типа , для разрушения ДОТа, ДЗОТа , допускается ведение огня по зависшим вертолетам Используются выстрелы : Бронепробиваемые – ПГ-7В до 300мм ; ПГ-7ВМ до 400мм; ПГ-7 ВС до 500мм ; ПГ-7ВЛ до 600 мм ; ПГ-7ВР до 700 мм;

Поражение живой силы противника используются выстрелы : ТБГ-7В площадь поражения до 300 кв. м ; ОГ-7В площадь до 150 кв.м в бронежилетах. При стрельбе , между казенным срезом ствола и стенкой окопа или другого укрытия , а также нахождение людей должно быть расстояние не менее 2 м .

Калибр	40 мм
Длинна в походном положении	755 мм
Длинна в боевом положении	850 мм
Масса	6,3-6,7 кг.
Начальная скорость полета	133 м/с
Эффективная дальность выстрела по бронецели высотой 2 м.	150- 300 м.
Прицельная дальность	200- 500 м.
Время перевода в боевое положение	8 - 10 с.

ОСНОВНЫЕ ЧАСТИ И МЕХАНИЗМЫ РПГ-7

1. Ствол с механическим (открытым) прицелом.

2. Ударно-спусковой механизм с предохранителем.

3. Бойковый механизм.

4. Оптический прицел(ПГО-7Б3).

5. Сошка.

ОСНОВНЫЕ ЧАСТИ СТВОЛА.

6. Вырез для фиксатора гранаты.

7. Ушки для фиксации сошок.

8. Основание с гнездом для бойкового механизма.

9. Рукоятка ствола.

10. Планка для крепления оптического прицела.

11. Уширение.

12. Сопло.

13. Раструб.

14. Тарель.

15. Накладки.

16. Хомутики.

17. Антабка.

МЕХАНИЧЕСКИЙ ПРИЦЕЛ.

Основная мушка.
Дополнительная мушка.
Прицельная планка.
Хомутик с защелкой.

Понятие о работе РПГ-7В

В корпусе пускового устройства размещен запал. При выстреле пламя от запала передается по трубке (газоводу) к воспламенителю реактивного двигателя гранаты.

Граната выстреливается с помощью реактивного двигателя, пороховой заряд которого полностью сгорает за время движения гранаты в стволе пускового устройства.

При встрече головной части гранаты с целью (преградой) образуется кумулятивная (сосредоточенная, направленная) струя, которая пробивает броню (преграду). Струя и образовавшиеся осколки поражают экипаж и оборудование, а также воспламеняют горючее и боеприпасы.

Для предотвращения перемещения гранаты в стволе ПУ при транспортировании в походном положении и для удержании гранаты от выпадения при углах склонения (возвышения) в боевом положении служит узел крепления гранаты.

Ударно-спусковой механизм служит для производства выстрела.

УСМ состоит из корпуса, трубки и основания. В них размещены ударный механизм, шептало, стойка с взводителем и тяга с удлинителем и предохранителем.

Граната используемая для стрельбы из РПГ-7 состоит из головной части, реактивного двигателя и взрывателя.

Головная часть состоит из корпуса с ввинченной в него упорной втулкой, обтекателя, токопроводящего конуса, поджимного кольца, изолятора, воронки с проводником, экрана с втулкой, разрывного заряда и кольца.

В обтекатель ввинчивается головная часть взрывателя с прокладкой, а в донное очко вставляется донная часть взрывателя, которая поджимается кольцом.

Реактивный двигатель служит для сообщения гранате начальной скорости. Он состоит из переходного дна с центральным резьбовым отверстием для крепления порохового заряда. Камеры, насадка, четырех перьев с пружинами, узла форсирования, запала, капсюля-воспламенителя и пороховой таблетки.

Пороховой заряд состоит из трубчатых пороховых элементов, скрепленных с одной стороны герметиком с металлическим диском.

ПОРЯДОК НЕПОЛНОЙ РАЗБОКИ

1.Снять чехлы сначала с казенной, а затем с дульной части .

2.Отделить ударно-спусковой механизм: нажать на разрезную часть чеки; вытолкнуть ее выколоткой.

3.Отделить бойковый механизм; вывинтить ключом-отверткой ниппель; извлечь из гнезда боек, пружину и опорную втулку.

4.Отделить крышку корпуса ударно-спускового механизма: открутить четыре винта.

ТРЕБОВАНИЯ БЕЗОПАСТНОСТИ ПРИ СТРЕЛЬБЕ.

К стрельбе допускаются лица, изучившие материальную часть гранатомета, выстрелов, приспособления учебной стрельбы (ПУС) , усвоившие приемы и правила стрельбы и сдавшие зачет по требованиям безопасности.
При выборе огневой позиции гранатометчик обязан проверить возможность ведения огня в заданном секторе (направлении).
При стрельбе лежа гранатометчик располагается по отношению к стволу гранатомета так, чтобы избежать поражении себя струей пороховых газов, истекающей из казенной части.
Между казенным срезом ствола и стенкой окопа или другого укрытия должно быть расстояние не менее 2 м.

- при заряжании, стрельбе и разряжении сзади гранатомета на удалении 30 м. в секторе 90° не должны находится люди, боеприпасы, взрывчатые и горючие вещества;

- расстояние между дульной частью гранатомета и укрытием или поверхностью должно быть не менее 20 см., чтобы исключить задевание перьев стабилизатора за землю или укрытие.

5. При заряжании и движении в атаку гранатомет должен быть поставлен на предохранитель со спущенным с боевого взвода курком.

6. В учебной обстановке стрельбу боевыми выстрелами по бронированным целям вести только из окопа или другого укрытия, так как отдельные фрагменты гранаты и осколки брони летят до 150м. Люди вне укрытия не должны находится ближе 300м.

ЗАПРЕЩАЕТСЯ:

- УПИРАТЬ КАЗЕННУЮ ЧАСТЬ СТВОЛА БЕЗ НАДЕТОГО НА НЕЕ ЧЕХЛА В КАКИЕ-ЛИБО ПРЕДМЕТЫ ИЛИ ГРУНТ.

- ВЕСТИ ОГОНЬ ИЗ ГРАНАТОМЕТА, СТВОЛ КОТОРОГО ЗАСОРЕН ГРЯЗЬЮ, СНЕГОМ ИТ.П.;

- ОСТАВЛЯТЬ ПОСЛЕ СТРЕЛЬБЫ КУРОК НА БОЕВОМ ВЗВОДЕ.

- ТРОГАТЬ НЕРАЗОРВАВШИЕСЯ ПОСЛЕ СТРЕЛЬБЫ ГРАНАТЫ.

- ПРИМЕНЯТЬ ДЛЯ СТРЕЛЬБЫ ВЫСТРЕЛЫ, ИМЕЮЩИЕ НАРУЖНЫЕ ПОВРЕЖДЕНИЯ НА ГЛОВНОЙ ЧАСТИ ГРАНАТЫ, СОПЛОВОМ БЛОКЕ, РЕАКТИВНОМ ДВИГАТЕЛЕ, ПОРОХОВОМ ЗАРЯДЕ ИЛИ УПАВШИЕ С ВЫСОТЫ БОЛЕЕ 1,5М.

Реактивная противотанковая граната РПГ – 22

Назначение и боевые свойства РПГ - 22

РПГ - 22 предназначена для борьбы с танками, самоходно-артиллерийскими установками и другими бронированными средствами противника. Кроме того, РПГ - 22 может быть использована для подавления живой силы противника, находящейся в легких укрытиях, а также в сооружениях городского типа.

РПГ - 22 является индивидуальным оружием одноразового применения, включающим в себя:

пусковое устройство (ПУ) с прицельным приспособлением и ударно - спусковым механизмом (УСМ);

гранату, состоящую из кумулятивной головной части, реактивного двигателя и взрывателя;

узел крепления гранаты в ПУ, состоящий из крышки, кружка и кольца с кольцом.

РПГ - 22 калиберная, кумулятивного действия, может быть десантируема на парашютисте - десантнике, а также на штатных парашютно-десантных средствах.

Основные тактико-технические данные РПГ – 22

Калибр	72,5 мм
Длинна в походном положении	755 мм
Длинна в боевом положении	850 мм
Масса	2,7 кг.
Начальная скорость полета	133 м/с
Дальность прямого выстрела по цели высотой 2 м.	160 м.
Прицельная дальность	250 м.
Время перевода в боевое положение	8 - 10 с.

Наилучшие результаты стрельбы достигаются в пределах дальности прямого выстрела.

Понятие о работе РПГ-22

При стрельбе гранатой отсутствует отдача. Безоткатность при выстреле обеспечивается истечением пороховых газов назад через ствол пускового устройства.

В корпусе пускового устройства размещен запал, закрытый затворной пластиной с резиновым уплотнителем. При выстреле пламя от запала передается по трубке (газоводу) к воспламенителю реактивного двигателя гранаты.

Пусковое устройство служит для производства выстрела и направления полета гранаты, а также является контейнером для хранения и транспортировки гранаты.

ПУ состоит из трубы, насадка, ударно-спускового механизма, прицельного приспособления (мушки и диоптра), плечевого ремня. Труба изготовлена из стеклоткани.

Ударно-спусковой механизм служит для производства выстрела.

Прицельное приспособление служит для наведения РПГ-22 в цель. Оно состоит из мушки и диоптра. Подпружиненная мушка с помощью оси закреплена на корпусе УСМ. На мушке имеются прицельные марки, под которыми нанесены цифры 5, 15, 25, соответствующие дальностям стрельбы 50, 150, 250 м.

Диоптр, через отверстие которого производится прицеливание, установлен на стойке и удерживается фиксатором. На диоптре нанесены знаки "+" и "-" для введения температурных поправок при прицеливании. При температуре окружающей среды от 0 до +50 С знак "+" на диоптре необходимо совместить с белой точкой на стойке. При температуре от 0 до -50 С диоптр установить на знак "-".

Фиксатор фиксирует диоптр в требуемом положении.

Для стрельбы ночью прицельное приспособление имеет выступ на мушке и паз на стойке.

Граната размещена в ПУ и состоит из головной части, реактивного двигателя и взрывателя.

Взрыватель ВП-22 предназначен для обеспечения детонации разрывного заряда головной части гранаты при встрече с преградой.

Взрыватель ВП-22 головодонный, пьезоэлектрический, ударно-мгновенного действия, предохранительного типа, с дальним взведением и самоликвидацией.

Взрыватель состоит из двух частей:

Головной части ВП-16ГЧ;
Донной части ВП-22ДЧ.

Дистанция дальнего взведения взрывателя от 2,5 до 15 метром от дульного среза ПУ.

Самоликвидация взрывателя (и гранаты) происходит по истечении 3,5 - 6,5 секунд после выстрела.

Взрыватель безопасен в служебном обращении, при транспортировании любым видом транспорта, при выстреле и на полете до дистанции дальнего взведения.

Производство выстрела реактивной противотанковой гранатой РПГ-22.

Гранаты РПГ-22 выпускаются с завода и хранятся в походном положении.

Для производства выстрела необходимо перевести РПГ-22 из походного положения в боевое, произвести прикладку, прицелиться и нажать спусковой рычаг шептала.

РПГ-22 позволяет произвести выстрел только после перевода ее из походного положения в боевое.

Для перевода РПГ-22 из походного положения в боевое необходимо произвести следующие операции:

Выдернуть чеку;
Выдвинуть насадок вперед до упора;
Сдвинуть тягу назад до упора;
Повернуть стойку вверх до упора (взведение УСМ).

Для производства выстрела необходимо нажать на заднее плечо шептала, окрашенное в красный цвет.

Приемы стрельбы РПГ-22

Общие положения

При обращении с РПГ-22 необходимо строго соблюдать следующие меры безопасности:

Не допускать к обращению с гранатой лиц, не изучивших устройство РПГ-22, а также не усвоивших требований мер безопасности;
Хранить в войсках РПГ-22 в соответствии с правилами хранения и сбережения боеприпасов;
Транспортировать РПГ-22 только в укупорке и не допускать их падения;
Не наносить удары и механические повреждения, не погружать в воду;
Категорически запрещается производить в войсках разборку РПГ-22 или какие-либо ремонтные работы, а также извлекать гранату из пускового устройства, без надобности переводить РПГ-22 из боевого положения в походное и обратно.

Меры предосторожности при стрельбе гранатой РПГ-22:

Не допускать (без надобности) перевода ПУ из походного положения в боевое;
Позади огневых позиций РПГ в секторе 90 градусов и ближе 30 метров не должны располагаться люди, боеприпасы, взрывчатые вещества и горючие, сзади казенного среза ПУ не должны находится какие-либо преграды на расстоянии 2 метров. Позади огневых позиций РПГ, оборудуемых в окопах и траншеях, бруствер не делается. В направлении стрельбы также не должно быть местных предметов, которые могла бы задеть граната при полете;
В случае неизрасходования гранаты необходимо разряжать РПГ-22 выстрелом в сторону противника.

Категорически запрещается:

Переводить неизрасходованную РПГ-22 из боевого положения в походное;
Упирать казенную часть ПУ в какие-либо предметы или грунт;
Вести стрельбу, если труба ПУ засорена грязью, снегом и т.п.;
Допускать к стрельбе лиц, не имеющих практических навыков в выполнении приемов стрельбы;
Трогать неразорвавшиеся после стрельбы гранаты.

Правила стрельбы.

Для прицеливания надо приложить правую щеку к трубе так, чтобы удаление правого глаза от диоптра составляло 10 - 15см. Зажмурить левый глаз, а правым смотреть через диоптрическое отверстие так, чтобы вершина нужной прицельной марки располагалась в центре отверстия, т. е. взять ровную мушку и совместить ее с точкой прицеливания.

Дальность до цели определяется глазомерно или с помощь горизонтальных штрихов мушки прицельного приспособления. При видимой ширине контура танка, равной ширине между внешними концами горизонтальных штрихов, дальность до танка соответствует 150 метрам.

Ветер сдувает гранату.

7,62мм ПУЛЕМЕТ КАЛАШНИКОВА ПКМ, ПКМС.

Пулемет Калашников (ПКМ – модернизированный, ПКМС – станковый) является мощным автоматическим оружием и предназначен для уничтожения живой силы и огневых средств противника.

Основные части и механизмы ПКМ, ПКМС

1.Затвор. 2.Ударник. 3.Затворная рама, с извлекателем и газовым поршнем. 4.Направляющий стержень с возвратно – боевой пружиной. 5.Крышка ствольной коробки с прицелом. 6.Основание приемника. 7.Ствольная коробка, приклад. 8.Трубка газового поршня. 9.Сошка. 10.Ствол. 11.Пламягаситель.

Порядок неполной разборки

Установить пулемет на сошку.
Отделить коробку с лентой (проверить нет ли патрона в патроннике).
Вынуть пенал с принадлежностями.
Отделить звенья шомпола от ноги сошки.
Отделить направляющий стержень с возвратно-боевой пружиной, снять возвратно-боевую пружину с направляющего стержня.
Отделить затворную раму с затвором.
Отделить затвор от затворной рамы.
Отделить ударник от затвора.
Отделить ствол.

Сборка пулемета производится в обратном порядке.

Характеристики	ПК, ПКС
Прицельная дальность	1500 м.
Дальность прямого выстрела
по грудной мишени (высота 50 см.)	420 м.
по бегущей мишени	640 м.
Дальность действительного огня м	До 1000
Темп стрельбы	650 в/мин.
Боевая скорострельность	250 в/мин.
Начальная скорость пули	825 м/с.
Масса пулемета	9 и 16,7 кг.
Масса коробки на 100 патр. снаряженной патрон.	3,9 кг.
На 200-250 патронов	6,2-9,4
Калибр	7,62 мм
Число нарезов	4
Масса станка	7,5 кг.
Общая масса со станком	16,5 кг.
Масса патрона	21,8 г.
Масса пули	9,6 г.
Масса порохового заряда	3,1 г.
