Система видеонаблюдения. Дистанционное управление. Основные неисправности электрических машин и причины их возникновения

УПРАВЛЕНИЕ ОБРАЗОВАНИЯ ГОМЕЛЬСКОГО ОБЛИСПОЛКОМА

УО «ГОМЕЛЬСКИЙ ГОСУДАРСТВЕННЫЙ ПРОФЕССИОНАЛЬНО – ТЕХНИЧЕСКИЙ КОЛЛЕДЖ ЭЛЕКТРОТЕХНИКИ»

Специальность: Техническое обслуживание и ремонт Радиоэлектронных средств. Техническая эксплуатация

электрооборудования

Квалификация: Радиомеханик по ремонту и обслуживанию радиотелевизионной аппаратуры. Радиомонтер по обслуживания сетей и радиовещания. Электромонтер по ремонту и обслуживанию электрооборудования

ПИСЬМЕННАЯ

ЭКЗАМЕНАЦИОННАЯ РАБОТА

Тема: «Система видеонаблюдения. Дистанционное управление. Основные неисправности электрических машин и причины их возникновения»

Учащийся гр. РМ-24 Е.С. Кузьменков

Руководитель И.М. Юдин

Н.А. Супрунова

Гомель2015

Содержание

Введение……………………………………………………...……...……4

система видеонаблюдения. Дистанционное управление………….5

2. Основные неисправности электрических машин и причины их возникновения……………………………………………………………………8

3. Охрана труда……………………………………………..……….…..14

Литература…………………………………………………....…….……18

Введение

Для дистанционного управления камерами используются поворотные устройства. Они позволяют увеличить обзор камеры посредством ее поворота в двух плоскостях. Управление поворотными устройствами может осуществляться джойстиком.

Электрические машины чаще всего повреждаются из-за недопустимо длительной работы без ремонта (износ), из-за плохого хранения и обслуживания, из-за нарушения режима работы, на который они рассчитаны. Все отказы можно разделить на две категории (по причине, повлекшей отказ) — электрические, механические.

система видеонаблюдения. Дистанционное управление.

Поворотные устройства предназначены для телекамер с дистанционным управлением.. Они обеспечивают поворот в горизонтальной и в вертикальной плоскостях либо только в горизонтальной.

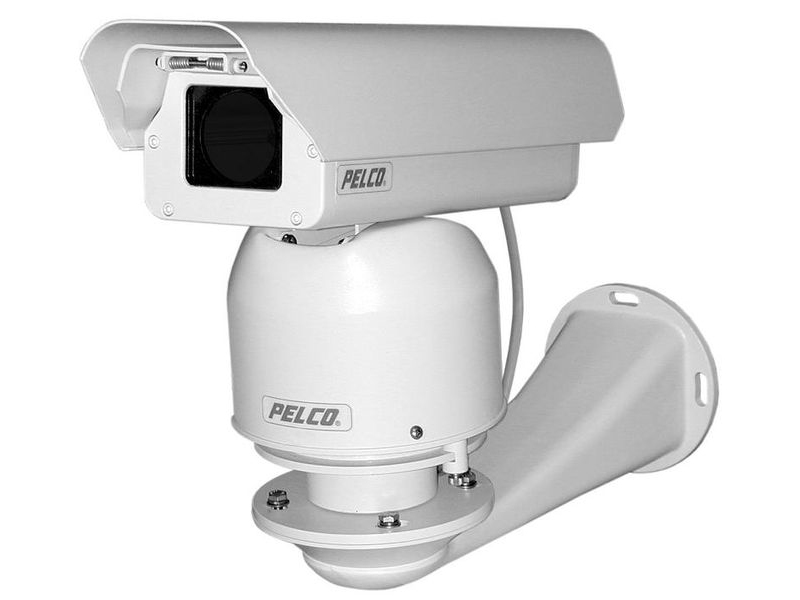

Пример поворотной видеокамеры:

Сигналы управления камерами преобразуются в заданные механические перемещения с помощью приемников телеметрических сигналов управления.
Как правило, вместе с поворотными устройствами поставляются пульты управления, с помощью которых можно манипулировать также трансфокаторами объективов, если требуется получить укрупненное изображение.

Поворотные устройства состоят: Кронштейна, пульта дистанционного управления, инфракрасной подвески
1.1 Устройства инфракрасной подсветки. Для обеспечения работоспособности камеры в полной темноте используются устройства местной ИК-подсветки и ИК-прожекторы, осуществляющие облучение

наблюдаемого объекта инфракрасными лучами. Однако эти устройства дают небольшой угол подсветки, что не позволяет качественно контролировать всю зону. Кроме этого, ИК-прожекторы достаточно дороги.

1.2 Кронштейны служат для крепления камер к стенам, панелям и другим несущим конструкциям и позволяют точно ориентировать поле зрения камеры в нужном направлении. Различают кронштейны для горизонтальной поверхности, для вертикальной поверхности, телескопические и т.п. Исполнение кронштейнов определяется, главным образом, эстетическими требованиями и нагрузкой: на кронштейнах для внутреннего применения крепятся камеры в несколько сотен граммов, на кронштейнах для уличного применения - массой несколько килограммов.

1.3 Устройство беспроводного управления поворотным устройством видеокамеры снабжено пультом дистанционного управления и цифровым индикатором номера управляемой в данный момент видеокамерой.

Управление видеокамерой осуществляется с пульта дистанционного управления.

Устройство управления поворотным устройством видеокамеры по радиоканалу позволяет управлять как направлением слежения, так и трансфокатором (зависит от типа камеры).
В состав устройства беспроводного управления поворотным устройством видеокамеры входит передатчик с пультом дистанционного управления; антенны; приёмники, подключаемые к сервоприводам боксов видеокамер.

Приёмники системы выполнены в пыле- , влагозащищённом корпусе стандарта IP56, что позволяет использовать приёмники при, практически, любых климатических условиях.

Для одновременного получения нескольких изображений (до 16) на экране одного монитора используются квадраторы ("делители экрана"). Квадраторы преобразуют сигналы от нескольких видеокамер в изображение, которое отображается на одном мониторе. При этом изображение от любой камеры можно оперативно развернуть на весь экран. Квадраторы получили свое название из-за того, что первые модели делили экран на 4 окна и в каждом отображалась одна из камер. Для последовательного вывода на экран изображения от нескольких камер в системах телевизионного наблюдения используются мультиплексоры (коммутаторы).

В режиме просмотра они последовательно подключают камеры к монитору. Для оперативной работы оператор имеет возможность вывести на экран любое изображение или исключить любую камеру. Периодичность переключения и время наблюдения изображения задается для всех камер одновременно. Hа крупных объектах число камер может составлять несколько десятков. Для повышения эффективности работы оператора используют матричные коммутаторы. Запись видеоизображения может осуществляться на специализированные видеомагнитофоны в традиционных системах или в цифровой форме при помощи компьютера.

1.5 Специализированные видеомагнитофоны позволяют записывать изображение через несколько кадров (старт-стопный режим).

Все устройства объединяются в систему, которая обеспечивает возможность оперативного наблюдения. Управление системами телевизионного наблюдения в зависимости от их сложности и обстановки на объекте может быть автоматическим или ручным. Компьютерные системы телевизионного наблюдения обладают рядом особенностей, которые в различных ситуациях могут играть как положительную, так и отрицательную роль. Перераспределение функций между программными и аппаратными средствами приводит к тому, что компьютерные системы не всегда могут обеспечить быстрое переключение режимов. Кроме того, повышаются требования к оператору - умение работать с компьютером и графическим интерфейсом.
Камеры IP – Системы дистанционного наблюдения. Существует много способов создания сетей видеонаблюдения, использующих специальные технические устройства и софт. IP видеонаблюдение – один из распространенных методов с современных системах наблюдения и охраны. Все крупные производители электроники стараются сделать свою технику ip совместимой. IP – это протокол (Internet Protocol) межсетевого взаимодействия. Он позволяет устройствам подключаться к сети и взаимодействовать при помощи программ с компьютером. Для всех IP камер существуют специальные программки поиска камер в локальной сети. После её запуска, вы получаете список доступных вам камер. Если у вас стоит DHCP сервер, то адрес новой камере может быть присвоен автоматически, теперь только нужно зайти в её сетевые настройки и убрать галочку напротив DHCP.

Основные неисправности электрических машин и причины их возникновения

К электрическим отказам относятся отказы по причине пробоя изоляции на корпус и между фазами, обрыва проводников в обмотке, замыкания между витками обмотки, нарушения контактов и соединений (паяных и сварных), недопустимого снижения сопротивления изоляции вследствие ее старения или чрезмерного увлажнения, нарушения меж листовой изоляции магнит проводов, чрезмерного искрения в коллекторных машинах.

К механическим отказам относятся отказы по причине выплавки баббита в подшипниках скольжения, разрушения сепаратора, шариков или роликов в подшипниках качения, деформации вала ротора, образования глубоких дорожек на поверхности коллектора или контактных колец, ослабления крепления сердечников полюсов и статоров к станине, обрыва бандажей или их сползания, ослабления прессовки сердечников, ухудшения охлаждения машины из-за засорения охлаждающих каналов.

Неисправности и повреждения электрических машин, вызывающие отказ, не всегда удается обнаружить путем внешнего осмотра, так как некоторые из них (в основном электрические) носят скрытый характер и могут быть обнаружены только после соответствующих испытаний и разборки машины. Работа по пред ремонтному выявлению неисправностей и повреждений электрических машин называется дефекацией.

Рассмотрим характерные причины отказа электрических машин.

Номер n/n	Неисправность	Возможные причины
двигатель переменного тока с короткозамкнутым ротором
1	Двигатель плохо развивает скорость у гудит, ток во всех трех фазах различен и даже на холостом ходу превышает номинальный	Неправильно соединены обмотки и одна из фаз оказалась «перевернутой»
2	Ротор не вращается или вращается медленно, двигатель гудит	Оборвана фаза обмотки статора
3	Двигатель перегревается при номинальных нагрузках	Витковое замыкание в обмотке статора

4	У двигателя низкое сопротивление изоляции обмоток статора	Увлажнение или загрязнение обмоток
5	Двигатель вибрирует	Нарушена центровка соединительных полумуфт
	двигателя переменного тока с фазным ротором
6	Двигатель медленно развивает скорость (даже при небольшой нагрузке ротор сильно нагревается)	Часть обмотки ротора замкнута на заземленный корпус двигателя
7	Двигатель не развивает скорости под нагрузкой, гудит, ток статора «пульсирует»	Нарушен контакт в местах пайки обмотки ротора, соединениях ее с контактными кольцами или в соединительных проводах
8	Образование пятен на поверхности контактных колец резервных двигателей	Электрохимическое взаимодействие между щеткой и кольцом, обусловленное влажностью воздуха, а также материалами щетки и контактного кольца, образующих гальванический элемент
	машины постоянного тока
9	Пробой на корпус изоляции электромагнитной системы машины	Механическое повреждение или старение изоляции катушек
10	Замыкание пластин коллектора	Образование электрического соединения пластин коллектора вследствие замыканий медной пылью или заусенцами медных пластин
11	Уменьшение зазоров между якорем и наконечниками полюсов катушек	Проседание вала якоря в результате износа подшипников скольжения или прогиба вала
	Асинхронные двигатели с короткозамкнутым ротором
12	Двигатель не разворачивается	Отсутствует ток в статоре из-за перегорания предохранителя или выключения неисправного автоматического выключателя

13	Двигатель не разворачивается сам, но при разворачивании от руки работает толчками и сильно гудит	Обрыв в одной фазе сети или внутренний обрыв в обмотке статора при соединении фаз «звездой»
14	Двигатель вращается вхолостую, но при нагрузке останавливается	Если обмотка соединена «треугольником», то, вероятно, имеется обрыв в цепи одной из фаз обмотки статора
15	Двигатель нагревается при номинальной нагрузке	Витковое замыкание в обмотке статора, ухудшение условий вентиляции в результате загрязнения вентиляционных каналов

16	Недопустимо низкое сопротивление изоляции обмотки статора	Увлажнение или сильное загрязнение изоляции обмотки статора; старение или повреждение изоляции
17	Двигатель медленно увеличивает скорость, ротор сильно нагревается даже при небольшой нагрузке	Замыкание части обмотки ротора на заземленный корпус двигателя; нарушение изоляции между контактными кольцами и валом ротора
18	Двигатель начинает вращаться при разомкнутой цепи ротора без нагрузки. При пуске под нагрузкой медленно разворачивается и сильно нагревается	Межвитковые замыкания в обмотке ротора; заземление обмотки ротора в двух местах; замыкание между контактными кольцами в результате их загрязнения пылью от щеток
	Синхронные машины
19	Генератор дает низкое напряжение на холостом ходу	Скорость генератора ниже синхронной; неисправность возбудителя; неправильное соединение обмотки статора
20	Генератор дает низкое напряжение при нагрузке	Большая индуктивность нагрузки; снижение скорости генератора
21	Неодинаковое напряжение в фазах генератора при нагрузке	Несимметричная нагрузка фаз; распайка соединений фаз обмотки статора
22	Машина сильно вибрирует	Нарушение балансировки ротора, замыкание витков в одной из катушек ротора; «блуждающие» замыкания витков в обмотке ротора

3. Охрана труда

Оказание первой помощи при поражении электрическим током

При поражении электрическим током необходимо быстро освободить пострадавшего от действия тока, немедленно отключить ту часть электроустановки, которой касается пострадавший.
Когда невозможно отключить электроустановку, следует принять иные меры по освобождению пострадавшего, соблюдая надлежащую предосторожность.
Для отделения пострадавшего от токоведущих частей или провода напряжением до 1000 В следует воспользоваться канатом, палкой, доской или каким-либо другим сухим предметом, не про водящим электрический ток. Можно оттянуть пострадавшего за одежду (если она сухая и отстает от тела), избегая при этом прикосновения к окружающим металлическим предметам и частям тела пострадавшего, не прикрытым одеждой.
Для изоляции своих рук следует воспользоваться диэлектрическими перчатками или обмотать руку шарфом, надеть на нее суконную фуражку, натянуть на руку рукав пиджака или пальто, накинуть на пострадавшего сухую материю.
Действовать рекомендуется одной рукой, другая должна находиться в кармане или за спиной.
На линии электропередачи, когда невозможно быстро отключить ее на пунктах питания, можно произвести замыкание проводов накоротко, набросив на них гибкий неизолированный провод достаточного сечения, заземленный за металлическую опору, заземляющий спуск и Т.д. Для удобства на свободный конец проводника прикрепляют груз. Если пострадавший касается одного провода, то достаточно заземлить только один провод.

Все, о чем говорилось выше, относится к установкам напряжением до 1000 В. Для отделения пострадавшего от токоведущих частей, находящихся под напряжением выше 1000 В, следует применять диэлектрические боты, перчатки и изолирующие штанги, рассчитанные на соответствующее напряжение. Такие действия может производить только обученный персонал.
После освобождения пострадавшего от действия электрического тока или атмосферного электричества (удара молнии) необходимо провести полный объем реанимации. Пострадавшему обеспечить полный покой, не разрешать двигаться или продолжать работу, так как возможно ухудшение состояния

из-за ожогов внутренних органов и тканей по ходу протекания

электрического тока. Последствия внутренних ожогов могут проявиться В течение первых суток или ближайшей недели.

Прежде чем приступить к реанимации, проверяют состояние пострадавшего (пульс, состояние зрачков). Если зрачки расширены, на свет не реагируют, отсутствуют пульсации на сонных артериях, то необходимо приступить к ре анимации.

Пострадавший должен находиться на жестком основании - на полу, на земле (грунте), на досках и пр. Грудь и живот освобождают от стесняющей одежды, проверяют, нет ли перелома шейных позвонков, повреждения черепа (затылочной части).
Реанимация начинается с восстановления проходимости дыхательных путей, затем проводится искусственное дыхание методом «изо рта в рот» или «изо рта в нос».
Второй важнейшей составной частью реанимационных действий является наружный массаж сердца, который обеспечивает искусственное сокращение мышц сердца и восстановление кровообращения.
Проведением искусственного дыхания следует заниматься людям, которые обучены приемам оказания экстренной реанимационной, первой медицинской помощи. Неумелое оказание первой помощи может привести к ухудшению состояния пострадавшего.
Поражение молнией. При грозе нельзя начинать или продолжать работы на установках, находящихся на открытом воздухе и напрямую подсоединенных к воздушным линиям электропередач.
В грозовых разрядах присутствует много электричества: одна из трех жертв грозовых разрядов погибает. Последствия ударов молнии – ожоги и клиническая смерть - сравнимы с последствиями производственных поражений электричеством.
При поражении молнией следует руководствоваться рекомендациями, которые применяются к пострадавшим от электрического тока. Характерные признаки электротравмы при поражении молнией выражены более отчетливо, а пострадавший может выглядеть «как мертвый».
Поражения молнией можно избежать, если во время грозы не выходить на открытые участки местности, лечь на землю, избегать приближения к мачтам, опорам, деревьям, расположенным на открытой местности. При приближении грозового фронта необходимо быстро покинуть воду (озеро, море) и удалиться от берега как можно дальше.
Шаговое напряжение. Если человек будет стоять на поверхности земли в зоне растекания электрического тока, то на длине шага возникает напряжение, и через тело будет проходить электрический ток. Величина этого напряжения, называемого шаговым, зависит от ширины шага и места расположения человека. Чем ближе человек стоит к месту замыкания, тем больше величина шагового напряжения.

Величина опасной зоны шаговых напряжений зависит от величины напряжения воздушной линии электропередачи (далее - ВЛ). Чем выше напряжение ВЛ, тем больше опасная зона. Считается, что на расстоянии 8 м от места замыкания электрического провода напряжением выше 1000 В опасная зона шагового напряжения отсутствует. При напряжении

электрического провода ниже 1000 В величина зоны шагового напряжения составляет 5м.

Чтобы избежать поражения электрическим током, человек должен выходить из зоны шагового напряжения короткими шажками, не отрывая одной ноги от другой.

При наличии защитных средств из диэлектрической резины (боты, галоши) можно воспользоваться ими для выхода из зоны шагового напряжения.
Запрещается выпрыгивать из зоны шагового напряжения на одной ноге. В случае падения человека (на руки) значительно увеличится величина шагового напряжения, а, следовательно, и величина электрического тока, который будет проходить через его тело и через жизненно важные органы - сердце, легкие, головной мозг.
Бригада рабочих получила задание выгрузить железобетонные кольца из кузова автомобиля с помощью крана CMK-I0. Место установки не было точно указано, и крановщик установил его под проводами действующей ВЛ 10 кВ. Кран не был заземлен, сигнализатор опасного напряжения был отключен.
При выводе стрелы из транспортного положения в рабочее она коснулась провода электролинии. Стропальщик, державшийся за стропы, был смертельно поражен электрическим током, а рабочий, устанавливавший дополнительные опоры, получил ожоги. Машинист крана, не опуская стрелы, выпрыгнул из кабины, и при попытке оказать помощь стропальщику был поражен шаговым напряжением
Если в результате соприкосновения с токоведущими частями или при возникновении электрического разряда механизм или грузоподъемная машина окажутся под напряжением, прикасаться к ним и спускаться с них на землю или подниматься на них до снятия напряжения не разрешается.
Условия внешней среды. Риск, связанный с электрическими установками, увеличивается, если оборудование попадает в суровые эксплуатационные условия, чаще всего связанные с опасностью влажной или мокрой среды.
Тонкие проводящие слои жидкости, которые образуются на металлических и изолирующих поверхностях во влажной или мокрой среде, создают новые причудливые и опасные траектории тока. Просачивание воды ухудшает качество изоляции, и, рели вода проникает в нее, возможны утечки тока и короткие замыкания, что не только влечет за собой порчу электрических

установок, но и значительно увеличивает опасность для людей. Поэтому разработаны специальные правила работы в трудных условиях: на открытых площадках, сельскохозяйственных установках, строительных площадках, шахтах, в подвалах и в условиях некоторых производств.
Существует оборудование, обеспечивающее необходимую защиту от дождя, боковых брызг или полных погружений в воду. В идеале оборудование должно быть закрытым, изолированным и устойчивым к коррозии. Металлические части должны быть заземлены. Мелкая пыль, которая проникает в машины и электрическое оборудование, вызывает стирание (абразию), особенно движущихся частей. Токопроводящая пыль может также вызывать короткие замыкания, а изолирующая пыль может прерывать поток электрического тока и увеличивать контактное сопротивление. Сухая пыль является тепловым изолятором, уменьшающим рассеивание тепла и увеличивающим локальную температуру. Она может нарушать электрические цепи и вызывать пожары и взрывы.
На промышленных и сельскохозяйственных производственных площадях, где осуществляются процессы, связанные с пылеобразованием, должны устанавливаться водозащитные и взрывобезопасные системы.
Взрывы, в том числе в средах, содержащих взрывоопасные газы и пыль, могут быть вызваны включением или выключением электрических цепей, находящихся под током, или каким-либо другим кратковременным процессом, способным вызвать искры достаточной энергии.
Там, где есть подобная опасность, количество электрических цепей и обо¬рудования должно быть сокращено до минимума, например, за счет удаления электрических моторов и трансформаторов или их замены на пневматическое оборудование. Если существует вероятность взрыва, необходимо использовать электрооборудование во взрывозащищенном исполнении и применять пожаробезопасные электрические кабели.
По степени опасности поражения людей электрическим током все производственные помещения подразделяют на три категории:
1) помещения с повышенной опасностью - при наличии одного из следующих условий: сырость (относительная влажность превышает 75 процентов), токопроводящая пыль, токопроводящие полы, высокая температура (более 35 ос длительное время), возможность одновременного касания заземленных частей корпуса электрооборудования и токоведущей части;
2) особо опасные помещения - наличие особой сырости (относительная влажность близка к 100 процентам), химически активной или органической среды, двух или более условий повышенной опасности;
3) помещения без повышенной опасности - отсутствуют условия, указанные выше. В зависимости от категории помещения применяют то или иное оборудование и средства защиты.
