ДИПЛОМНЫЙ ПРОЕКТ

СТУДЕНТА:

НА ТЕМУ: «Ветеренарно-сонитарная станция »

Состав дипломного проекта:

1. Расчетно-пояснительная записка на ,,,,,, страницах

2. Графическая часть на 5 листах

РАСЧЕТНО-ПОЯСНИТЕЛЬНАЯ ЗАПИСКА К

ДИПЛОМНОМУ ПРОЕКТУ

Консультанты:

Архитектурно-строительная часть: А.Н. Громыко

Расчетно-конструктивная часть: Е.И. Дроздова

Организационно-строительная часть: М.В. Романова

Технико-экономическая часть: Е.А. Даргевич

Нормоконтроль: Л.К. Макарченко

Дипломант: А.И.Пациенок

Руководитель дипломного проекта: А.Н. Громыко

Проект защищен_________________________________________________________

(отметка) (дата)

Бобруйск 2013

СОДЕРЖАНИЕ.

Введение……………………………………………………………………………….

5

1 Архитектурно-строительная часть…………………………………………………

6

1.1 Объемно-планировочные решения здания………………………………………

6

1.2 Конструктивное решение здания………………………………………………..

7

1.2.1. Фундаменты…………………………………………………………………….

7

1.2.2. Стены……………………………………………………………………………

8

1.2.3. Перекрытия……………………………………………………………………...

8

1.2.4. Лестницы………………………………………………………………………..

9

1.2.5. Перегородки…………………………………………………………………….

9

1.2.6. Крыша …………...………………………………………………………………

9

1.2.7. Полы……………………………………………………………………………..

9

1.2.8. Окна, двери и ворота……………………………………………………………

10

1.2.9. Наружная и внутренняя отделка……………………………………………..

10

1.3 Спецификация и ведомости………………………………………………………

11

1.3.1 Спецификация элементов заполнения проёмов………………………………

11

1.3.2. Спецификация сборных и железобетонных конструкций…………………..

12

1.3.5.Спецификация элементов стропильной крыши ……………………………...

1.4 Генеральный план………………………………………………………………14

13

1.5 Технико-экономические показатели объёмно-планировочного решения

зданий и генерального плана………………………………………………………..

15

1.5.1. Технико-экономические показатели генерального плана ………………………………………………………………………………….…….15

1.6. Экология…………………………………………………………………………

16

1.7. Энергосбережение …………………………………………………………17-18

2. Расчётно-конструктивная часть……….………………………………………..19

2.2. Определение нагрузок и усилий……………………………………………….

19

2.4. Расчет прочности плиты по нормальным сечениям …………………………

20

2.5. Проверка прочности плиты с продольной арматурой ……………………….

21

2.6. Расчет прочности продольных ребер по наклонным сечениям на действие поперечной силы …………………………….……………………………………. 22

16

2.7. Расчет на монтажные и транспортные усилия ……………………………………………………………………………………..…23

2.2. Расчет брусков обрешетки …………………………………………………..

24

2.1.1. Исходные данные …………………………………………………………..

24

2.1.2. Сбор нагрузок ……………………………………………………………….

24

2.1.3 Определение расчетных параметров ………………………………………….

24

ДП 2 70 02 01.04.16280.ПЗ

Должность

Фамилия

Роспись

Дата

Стадия

Лист

Листов

Разработал

Пациенок А.И.

У

3

85

Консультант

Громыко А.Н.

БГСПТК

Руководитель

Громыко А.Н.

Н. контр.

Макарченко Л.К.

2.2.4. Расчет брусков обрешетки (проверка размеров)……………………….. ..25

2.3. Расчет наслонных стропил …………………………………………………..26

2.3.1. Исходные данные …………………………………………………………..26

2.3.2. Сбор нагрузок ………………………………………………………………26

2.4. Расчет ригеля и соединений ………………………………………………....27

2.4.1. Определение расчетных характеристик …………………………………..27

3 Организационно-строительная часть………………………………………………

28

3.1 Подсчет объемов работ………………………………………….. ………...29-35

3.2 Выбор монтажных механизмов…………………………………………………..

35

3.3 Технологическая карта……………………………………………………………

36

3.3.1. Область применения……………………………………………………………

37

3.3.2. Организация и технология строительного процесса…………………………

38

3.3.3. Требования качества и приемки работ………………………………………..

39

3.3.4. Численный и квалификационный состав бригады рабочих………………...

40

3.3.5. Производство работ в зимнее время………………………………………….

40

3.3.6. Указания по техники безопасности……………………………………...41-45

3.4 Календарный план………………………………………………………………..

46

3.4.1. Выбор методов производства основных СМР и их

технико-экономическое обоснование…………………………………………47-54

3.4.2. Определение технико-экономических показателей календарного плана……………………………………………………………………………..55-56

3.4.3. Описание календарного плана………………………………………………..

57

3.5 Строительный генеральный план……………………………………………….

57

3.5.1. Краткое описание строительного генерального плана………………………

58

3.5.2. Организация складского хозяйства и расчет площадей

открытых складов………………………………………………………………58-59

3.5.3. Определение потребности во временных зданиях и сооружениях…………

60

3.5.4. Организация временного водоснабжения……………………………61-62

3.5.5. Расчет временного электроснабжения………………………………………..

63

3.6 Основные указания по охране труда, технике безопасности, противопожарной и электробезопасности, энергосберегающим технологиям и охране окружающей среды…………………………………………………………..

65

4 Технико-экономическая часть……………………………………………………..

61

4.1. Локальная смета………………………………………………………………..

68

4.2. Объектная смета………………………………………………………………..

74

4.3. Сводный сметный расчет строительства……………………………………..

77

4.4. Предварительный расчет стоимости материалов к смете …………… 78-82

4.5. Расчет средств, связанных с применением прогнозных индексов в строительстве к свободному сметному расчету …………………………………83

5. Список используемой литературы ………………………………...……… 84-85

Изм.

Лист

№ докум.

Подп.

Дата

ДП 2 70 02 01.04.16280.ПЗ

Лист

4

Введение

Строительная деятельность является одной из важнейших отраслей материального производства, обеспечивающей формирование среды обитания и деятельности людей, улучшение условий их жизни. Строительная деятельность включает работы по возведению и конструктивным изменениям зданий и сооружений, капитальный и текущий ремонт, а также изготовление сборных элементов на строительной площадке. При этом должно обеспечиваться качество работ, безопасность объектов строительства для жизни и здоровья граждан, сохранность имущества и окружающей среды.

За счет прогрессивной организации труда, были сокращены рациональные приспособления и инвентарь, а также средства механизации можно добиться высокого качества работ, сокращения продолжительности и улучшения качества строительства, снижения затрат труда, полностью исключить потери раствора, кирпича, камней и других материалов. В конечном счете это обеспечит повышение конкурентоспособности на рынке труда. При разработке проекта были применены современные строительные материалы.

Изм.

Лист

№ докум.

Подп.

Дата

ДП 2 70 02 01.04.16280.ПЗ

Лист

5

1 АРХИТЕКТУРНО-СТРОИТЕЛЬНАЯ ЧАСТЬ

1.1 Объёмно-планировочное решение здания

Проектируемое здание – компактный мансардный дом . Дом усадебного типа. Здание имеет форму сложного прямоугольника с размерами в осях 14700х11140мм. Здание одноэтажное. Высота этажа 3 м. Высота мансардного этажа 3 м. Здание бес подвальное.

Планировочное решение - ячейкового типа.

При пожаре эвакуация людей из здания будет осуществляться через главный вход в осях 2-3и через ворота в гараже в осях 1-2. Конструктивная система здания бескаркасная. Конструктивная схема здания с поперечным расположением несущих стен и продольным расположением плит перекрытия. Пространственная жёсткость и устойчивость здания обеспечивается совместной работай продольных и поперечных стен и плит перекрытия. По долговечности здание относится к II степени, так как его конструктивные элементы рассчитаны на срок службы 50-100 лет. По огнестойкости здание относится ко II степени, так как в нём запроектированы стены из керамического кирпича, перегородки из керамического кирпича, перекрытия – из сборных железобетонных пустотных плит. Класс ответственности здания II.

Изм.

Лист

№ докум.

Подп.

Дата

ДП 2 70 02 01.04.16280.ПЗ

Лист

6

1.2 Конструктивное решение здания.

1.2.1 Фундаменты.

Район строительства: г. Полоцк.

Уровень грунтовых вод: УГВ- 4,2 м

Глубина заложение фундамента -1,800мм

Грунты: суглинки.

Фундаменты запроектированы сборные железобетонные ленточные.

Отметка подошвы фундамента -2,7 м.

Ширина плит ленточных фундаментов назначено конструктивно:

под несущие внутренние стены 1400мм

под несущие и самонесущие наружные стены-1200мм

Всего запроектировано 5 типоразмеров плит.

Плиты ленточных фундаментов укладывать на тщательно спланированную и

утрамбованную поверхность основания. Монолитные участки выполнять из бетона

класса С8/10.

Блоки стен подвалов под внутренние стены запроектированы шириной-400мм,под

наружные стены -500мм Их укладывают на цементный раствор М50 с обязательной перевязкой швов. Всего запроектировано-10 типов.

Горизонтальная гидроизоляция выполняется на отметке -2,400 м из двух слоев гидроизола на битумной мастике. Наружная сторона блоков соприкасается с грунтом, промазано 2 слоями битумной мостики. Для защиты фундаментов от поверхностных вод по периметру здания выполняется асфальтобетонная на отмостки толщиной 150мм, шириной 700 мм. Отмостка устраивается по щебеночному основанию толщиной 150 мм с уклоном от здания 3%.

Изм.

Лист

№ докум.

Подп.

Дата

ДП 2 70 02 01.04.16280.ПЗ

Лист

7

1.2.2 Стены

В здании запроектированы комбинированные стены толщиной 510мм . Наружная верста толщиной 120мм выполнена из лицевого керамического эффективного кирпича размерами 250x120х65мм. Внутренняя верста выполнена толщиной 250мм из керамического эффективного камня с размерами 250х120х138мм. Кладка ведется на цементном растворе М75.Между наружной и внутренней верстой запроектирован утеплитель (минераловатные плиты) толщиной 100мм и воздушная прослойка 40м. Толщина внутренних стен-380мм из керамического эффективного кирпича ГОСТ 530-80 марки 150 на растворе М75 с размерами 250х120х138.

Привязка стен

Наружные-510 Внутренние -380

1.2.3 Перекрытие

Над проемами в стенах укладывают брусковые усиленные перемычки.

В здании запроектированы сборные железобетонные перекрытия из многопустотных плит толщиной 220мм .

Швы между плитами заполнены бетоном класса С 8/10 на мелком заполнителе.

Плиты перекрытия опирать на несущие стены по слою цементного раствора М100.

Анкерные связи выполняют из гладкой арматурной стали диаметром 10AI. Для

наружных стен –из одного стержня , для внутренних –составные. Анкера

заделываются в кирпичную кладку наружных стен. Длина сварного шва > 50 мм. Всего запроектировано 3 типа плит покрытия. Участок плиты возле деревянной лестницы монолитится, размером 1200х3600. Отверстием для пропускания сантехнических труб допускается пробивать по месту в плитах покрытия размером 150х150 мм по привязкам , указанным в графической части , отверстия должны попадать в пустоты.

Изм.

Лист

№ докум.

Подп.

ДП 2 70 02 01.04.16280.ПЗ

Лист

8


При анкеровки плит друг с другом анкера свариваются между собой.

После установки анкеров подъемные петли загибают, анкера и петли покрывают для защиты слоем цементно-песчаного раствора толщиной 30мм. Анкерные связи устанавливают цепочкой через все здание в каждой 2-3 плите ряда. Первую плиту у стены не анкеруют.

1.2.4 Лестницы

В здании запроектирована деревянная лестница с забежными ступеньками.

Расчёт лестницы:

Определяем количество подъёмов на этаж.

3000/175=17 подъёмов

Ширина лестничного марша 1000 мм. Ширина проступи 265мм.

Крыльца выполнено из монолитного бетона марки С25/30 с размерами 2800*1800; 1800х1500 с 6 ступенями; 1200*1400мм с 4 ступенями, ширина проступи 265, высота подступенка 175мм. Спецификация деревянных элементов лестниц приведена в разделе 1.3 в таблице 1.3.5.

1.2.5 Перегородки

Перегородки в здании запроектированы из керамического одинарного кирпича толщиной 120 мм. Перегородки устраиваются по плите покрытия . Кирпичи укладываются на раствор марки М50 с перевязкой швов. Над проемами в перегородках следует уложить брусковую перемычку сечением 120х140 мм на слой цементного раствора. Армирование перегородок осуществляется проволокой 3 ВрI через 3-4 ряда. Перегородки не доходят до потолка на 20 мм, шов заделать монтажной пеной, оштукатуривается с 2 сторон.

1.2.7 Крыша

Крыша скатная с мансардным этажом. Несущим элементом является висячие стропила. Сечения стропил 100100мм, шаг стропильных ферм 1200мм , висячая стропила опирается на мауэрлат с сечением 180х200мм, обрешётка сечением 50х50 с шагом 330-370 мм под кровельное покрытия из металочерепицы.

Водосток наружный неорганизованный. Узлы приведены в графической части на листе 2.

Мансардный этаж утепляется минерало ватными плитами толщиной 150мм.

Спецификация элементов стропильной крыши приведена в разделе 1.3 в таблице 1.3.5.

1.2.8 Полы

В проектируемом здании запроектировано 4 типа полов: по плитам перекрытия. Конструкции полов (см. графическую часть лист №1).

Изм.

Лист

№ докум.

Подп.

Дата

ДП 2 70 02 01.04.16280.ПЗ

Лист

9

1.2.9 Окна, двери

Окна запроектированы с двойным остеклением, со спаренными переплётами, пластиковые заводского изготовления. Устраивается слив из оцинкованной стали.

Всего 4 типа окон.

Оконные и дверные коробки крепятся к стенам с помощью распорных дюбелей. Зазор между коробкой и стеной тщательно заполняется монтажной пеной. Дверную коробку антисептируют и обкладывают по периметру слоем гидроизоляционного материала. Внутренние и наружные откосы штукатурятся. Для входа в дом служат металлические двери. Коробка усиленная, навеска на 3 петли, имеется порог. Внутренние двери в комнаты и кухню имеют глухие полотна, дверные коробки без порогов. Навеска на 2 петли Балконные двери имеют спаренный переплёт. Запроектировано 7 типов дверей.

1.2.10 Наружная и внутренняя отделка

Наружная отделка:

Наружные стены облицованы керамического кирпичом 250*120*65 с расшивкой швов.

Внутренняя отделка:

Санузлы – стены оштукатуриваются улучшенной штукатуркой и облицовываются плиткой на высоту 3 м. Потолок из ПВХ с точечными светильниками.

Прихожая, гостиная, спальня- стены оштукатуриваются известковым раствором (улучшенная штукатурка), шпаклюются, грунтуются и оклеиваются виниловыми обоями в 2 цвета. Потолок окрашивается водоэмульсионным составам. Пол из однослойного паркетного щита .

Кухню –стены шпатлюются, грунтуются, оштукатуриваются известковым раствором 1:3 (улучшенная), шпаклюются, грунтуются и оклеиваются виниловыми обоями. Потолок окрашен водоэмульсионным составом.

Изм.

Лист

№ докум.

Подп.

Дата

ДП 2 70 02 01.04.16280.ПЗ

Лист

10

1.3 Спецификации и ведомости

1.3.1Спецификация перемычек.

Таблица № 1.1

ПОЗ

Обозначение

Наименование

Кол. На этаж

Всего

Масса

Примеч.

1

2

1

Б1.038.1-1Вып 1

2ПБ19-3-П

3

-

3

0,081

2

Б1.038.1-1Вып 1

3ПБ18-37-П

1

1

2

0,119

3

Б1.038.1-1Вып 1

2ПБ29-4-П

6

2

8

0,120

4

Б1.038.1-1Вып 1

3ПБ27-8-П

4

1

5

0,180

5

Б1.038.1Вып 1

2ПБЮ-1-П

2

1

3

0,043

6

Б1.038.1Вып 1

2ПБ13-1-П

4

5

9

0,054

7

Б1.038.1Вып 1

2ПБ16-2-П

2

-

2

0,065

8

Б1.038.1Вып 1

3ПБ16-37-П

-

3

3

0,102

9

Б1.038.1Вып 1

2ПБ17-2-П

1

-

1

0,071

10

Б1.038.1 Вып 1

3ПБ36-4-П

1

-

1

0,24

11

Б1.038.1 Вып 1

3ПБ23-8-П

1

-

1

0,162

1.3.2 Спецификация заполнения проемов

ПОЗ

Обозначение

Наименование

Количество по фасадам

1-4 4-1 А-Г Г-А Все

Окна

ОК1

СТБ1108-98

ОС18-18СП

1

1

1

-

3

ОК2

СТБ1108-98

ОРС15-15

-

-

-

2

2

ОК3

СТБ1108-98

ОРС9-15

3

2

3

-

8

ОК4

СТБ1108-98

ОРС6-4

3

4

-

-

7

Двери

1

СТБ1138-98

ДН СУ10-20

1

-

1

-

2

4

СТБ1138-98

ДВ ДВ13-20

1

2

-

-

3

ВР-1

ВМГ 1138-98

ДВ ДВ24-24

1

-

-

-

1

Изм.

Лист

№ докум.

Подп.

Дата

ДП 2 70 02 01.04.16280.ПЗ

Лист

11

1.3.4 Спецификация основных сборных железобетонных конструкций

Таблица № 1.2

Поз.

Обозначение

Наименование

Кол.

Масса ед.кг.

Прим.

1

2

3

4

5

6

Плиты ленточных фундаментов

ФЛ-1

Серия 1.412.1/77

ФЛ110.24-1

15

1,38

ФЛ-2

Серия 1.412.1/77

ФЛ10.12-1-4

4

0,65

ФЛ-3

Серия 1.412.1/77

ФЛ10.8-1-4

10

0,42

ФЛ-4

Серия 1.412.1/77

ФЛ12.24-М

7

1,63

ФЛ-5

Серия1.412.1/77

ФЛ12.8-1-4

4

0,5

Блоки стен фундамента

ФБ-1

Серия 1.415–1в.1

ФБС 24.5.6

15

1,63

ФБ-2

Серия 1.415–1в.1

ФБС 12.5.6

4

0,79

ФБ-3

Серия 1.415–1в.1

ФБС 24.4.6

10

1,3

ФБ-4

Серия 1.415–1в.1

ФБС 12.4.6

7

0,64

ФБ-5С

Серия 1.415-1в.1

ФБС 24.3.6

4

0,97

Плиты перекрытия

П-1

ГОСТ 26434-85

1ПК42.15

10

1,79

П-2

ГОСТ 26434-85

1ПК42.12

5

1,7

П-3

ГОСТ 26434-85

1ПК63.12

6

2,2

П-4

ГОСТ 26434-85

1ПК63.15

2

2,95

Изм.

Лист

№ докум.

Подп.

Дата

ДП 2 70 02 01.04.16280.ПЗ

Лист

12

1.3.5Спецификация элементов стропильной крыши

Таблица № 1.3

Поз.

Обозначение

Наименование

Кол.

Объём м3

Прим.

С1

ГОСТ 13580-85

Стропила7125х100х100мм

6

0,100

С2

ГОСТ 13580-85

Ригель 5175х100х100

Мм

2

0,392

С3

ГОСТ 13580-85

Мауэрлат14000х180х200 мм

10

0,20

С4

ГОСТ 13580-85

Стропила 5000х100х100 мм

4

0,132

С5

ГОСТ 13580-85

Стропила 6800х100х100 мм

8

0,580

С6

ГОСТ 13580-85

Стропила 1800х100х100 мм

6

0,162

С7

ГОСТ 13580-85

Стропила 4200х100х100 мм

2

0,162

С8

ГОСТ 13580-85

Стропила 2100х100х100 мм

4

0,126

С9

ГОСТ 13580-85

Стропила 2200х100х100 мм

4

0,132

С10

ГОСТ 13580-85

Стропила 2300х100х100 мм

4

0,140

С11

ГОСТ 13580-85

Стропила 2400х100х100 мм

4

0,180

С11

ГОСТ 13580-85

Кобылки1200х100х100мм

24

0,180

С11

ГОСТ 13580-85

Обрешётка15600х50х50 мм

150

2,43

Изм.

Лист

№ докум.

Подп.

Дата

ДП 2 70 02 01.04.16280.ПЗ

Лист

13


1.4 Генеральный план

Здание размещается на участке со спокойным рельефом. Участок прямоугольной формы . Кроме проектируемого здания на участке расположены: магазин, детская площадка, зона отдыха, спортивная площадка. Разрывы между названными зданиями запроектированы с учетом санитарных и противопожарных норм по СНиП 2-60-75.

Ширина дорог – 6 м, тротуаров – 2 м.

Выполнена координационная привязка здания к осям строительной геодезической сетки. Абсолютная отметка, соответствующая нулевой м.

Изм.

Лист

№ докум.

Подп.

Дата

ДП 2 70 02 01.04.16280.ПЗ

Лист

14

1.5 Технико-экономические показатели объёмно-планировочного решения

здания и генерального плана

1.5.1.Технико-экономические показатели объёмно-планировочного решения здания

а) Площадь застройки – 175,36 м2

б) Строительный объём – 555м3

в) Общая площадь – 250,54 м2

г) Жилая площадь – 134,25м2

д) Вспомогательная площадь- 110,53м2

е) К1 = 0,53

ж) К2 = 2,21

1.5.2. Технико-экономические показатели генерального плана

а) Площадь участка – 0.824 га

б) Площадь застройки – 0.014 га

в) Площадь дорог – 0.14 га

г) Площадь озеленения – 0.67 га

д) К3 = 0.24

е) К4 = 1.06

Изм.

Лист

№ докум.

Подп.

Дата

ДП 2 70 02 01.04.16280.ПЗ

Лист

15

1.6 Экология.

Проектируемый объект вредных выбросов в атмосферу не дает. Проектом предусмотрен сбор бытового мусора и твердых бытовых отходов на основании

«Санитарные правила содержания территории населенных мест»

Для обеспечения должного санитарного уровня населенных мест и более эффективного использования парка специальных машин, заказчиком заключается договор с ЖКХ по удалению мусора по единой централизованной системе специализированным транспортом коммунальным предприятиям исполкома.

Мероприятия по охране окружающей среды:

– при выполнении планировочных работ почвенный слой, пригодный для последующего использования, необходимо предварительно снять и складировать в специально отведенных местах.

– не допускается попадания горюча смазочных материалов в грунт и воду. Все производственные и бытовые стоки, образующиеся на строительной площадке, попадают в канализацию.

– все строительно-монтажные работы производить с максимальным сохранением существующих древесно-кустарниковых насаждений. При необходимости оградить деревянными ограждениями.

– не допускается при уборке отходов и мусора сбрасывать их с этажей зданий и сооружений без применения закрытых люков и бункеров наполнителей. Собрать мусор без желобов или других приспособлений разрешается с высоты не более 3 метров.

– запрещается хранить строительный мусор на строительной площадке, его необходимо вывозить на свалку.

– материалы, содержащие вредные или взрывоопасные растворители необходимо хранить в герметически закрытой таре.

– все механизмы, работающие от двигателей внутреннего сгорания проверить на токсичность выхлопных газов.

– применения строительных машин с электроприводом и использования для нужд строительства, электроэнергии взамен твердого или жидкого топлива.

Изм.

Лист

№ докум.

Подп.

Дата

ДП 2 70 02 01.04.16280.ПЗ

Лист

16

1.7 Энергосбережение

Развитие городов с рациональным использованием городских территорий за счет уплотнения застройки, дополнительное жилищное строительство на сложившихся территориях.
- Организация замкнутых дворов и внутриквартальных территорий для ликвидации сквозных продуваемых ветром пространств с сохранением принципов организации воздухообмена.
- Вынос технологического оборудования на открытые площадки. При этом снижение энергозатрат происходит как в процессе строительства (снижение материалоемкости), так и в процессе эксплуатации (сокращение затрат на отопление, вентиляцию продольного фасада здания).
- Осуществление при проектировании максимального блокирования зданий.
Совершенствование архитектурно-конструктивных решений:
- Минимизация отношения площади ограждающих конструкций к общей площади зданий.
- Отношение площади оконных проемов к площади наружных стен не должно превышать 18-20%.
- Надстройка этажей мансард (с применением деревянных и металлических каркасов, а также ячеистого бетона). Международная практика показывает, что стоимость строительства квадратного метра мансардного этажа на 15-30% ниже, чем при новом строительстве, а энергозатраты на 20% ниже, чем на обычный этаж.
- Применение эффективных утеплителей плотностью не более 200 кг/м 3 и lГ0,1 Вт/(м°С) с минимумом теплопроводных включений и стыковых соединений в сочетании с надежной гидроизоляцией. Тепловую изоляцию наружных стен следует проектировать непрерывной в плоскости фасада здания.
- Применение сертифицированных оконных изделий полной заводской готовности с теплосберегающим стеклом, а также со стеклопакетами, заполненными аргоном, криптоном или другим инертным газом.
- Применение энергоэффективных ограждающих конструкций. Предпочтение необходимо отдавать однослойным стенам, обеспечивающим необходимое термическое сопротивление, взамен более трудоемких и энергоемких многослойных.
- Ограничение "мокрого" утепления наружных стен при проектировании новых зданий и сооружений.
- Ограничение применения теплоизоляции с внутренней стороны.
- Строительство жилых домов из экологически чистых материалов, включая применение соломы.
- Максимальное приближение производства отдельных материалов и конструкций к

- Применение гипсокартонных листов (ГКЛ) для устройства межкомнатных и межквартирныхперегородок, а также перегородок в ванных комнатах и санузлах.
- Применение новых каркасных систем (сборно-монолитных и монолитных) при проектировании жилых и общественных зданий. Использование принципа разделения функций несущих и ограждающих конструкций, что позволяет при снижении материалоемкости сохранить все их функции

- Применение эффективных опалубочных систем многократного использования.
- Использование новых методов бетонирования в зимних условиях с применением химических добавок.

Изм.

Лист

№ докум.

Подп.

Дата

ДП 2 70 02 01.04.16280.ПЗ

Лист

17

- Применение для ограждающих конструкций калиброванных изделий из ячеистого бетона плотностью менее 400 кг/м 3 с укладкой их "на клею". При этом повышение термического сопротивления ограждающих конструкций увеличивается на 15-20%.
- Применение эффективных герметиков и гидроизоляционных материалов, уменьшающих воздухопроницаемость столярных изделий.

- Устройство вентиляции с рекуперацией тепла уходящего из помещения воздуха.
- Применение материалов с повышенной долговечностью, что позволяет увеличить межремонтные сроки, сократить затраты на капитальные ремонты.
- Использование потенциальной энергии грунта.
- Использование нетрадиционных источников энергии, таких как энергия солнца, ветра и др.
- Управление теплофизическими характеристиками ограждающих конструкций (вентилируемые воздушные прослойки и др.)

При строительстве здания для утепления наружных стен применялись минераловатные плиты, толщиной 140 мм. Мансардный этаж утеплялся минераловатными плитами, толщиной 150 мм. Цоколь утеплялся пенополистирольными плитами, толщиной 100 мм. Полы первого этажа утеплялись пенополистирольными плитами, толщиной 100 мм. Окна в здании применялись деревянные с тройным остеклением (стеклопакет и стекло снаружи).

Изм.

Лист

№ докум.

Подп.

Дата

ДП 2 70 02 01.04.16280.ПЗ

Лист

18

2. Расчетно-конструктивная часть.

2. 1.Расчет пустотной предварительно напряжённой плиты перекрытия по первой группе предельных состояний.

2.1.1. Исходные данные.

Требуется рассчитать сконструировать сборную ж/б плиту общественного здания при следующих данных:
Временная нагрузка на перекрытие 2000Н/М, коэффициент надежности n=1; Несущими элементами перекрытия являются пустотная плита, имеющая номинальную ширину 1,5 м. Плита опирается на стены сверху.

2.1.2. Определение нагрузок и усилий.

Нагрузка на один квадратный метр перекрытия.

Таблица 2.1

Вид нагрузки

Нормативная

нагрузка Н/м

Коэф-т надежности

Расчетная

нагрузка Н/м

1

2

3

4

Постоянная

- от плитки керамической

t=0,007 м, р=1800 кг/м.

126

1,35

170,1

- от подстил. слоя:

t=0,05 м, р=2200 кг/м.

1100

1,35

1485

-от ж/б плиты:

t=0, 11 м, р=2500 кг/м.

2750

1,35

3712,5

Итого:

3976

1,35

5367,6

Временная

-кратковременная

1000

1,5

1500

-длительная

1000

1,5

1500

Итого:

2000

-

1950

Всего полная:

5976

-

8367

Нагрузка на один метр погонный плиты при ширине В=1,5 м и n=1.

Нормативная нагрузка: gn=(gn+ pn)·b· n=59761,5·1= 8,964 кН/м

Временная нагрузка: g=(g+ p)·b· n=8367·1,5·1= 12,55 кН/м

ДП 2 70 02 01.04.16280.ПЗ

Должность

Фамилия

Роспись

Дата

Ветеренарно-сонитарная станция

Стадия

Лист

Листов

Разработал

Пациенок.А.И

У

19

20

Консультант

Дроздова Е.И.

БГСПТК

Руководитель

Громыко А.Н.

Н. контр.

Макарченко Л.К.

2.2 Определение расчетного пролета

и конструктивной длины плиты:

  1. n =-210= 6000-210=5980 мм.

2) 0=-bр/2 = 5980-200/2-200/2=5780 мм, где bр - ширина опирания.

3) Изгибающий момент, действующий в плите:

Msd=g·о/8= 12,55 ·5,78/8=53,3 кН·м.

4) Поперечная сила действующая в плите:

Vsd=g·/2= 12,55 ·5,78/2=36,26 кН

5)В расчете поперечное сечение плиты приводим к эквивалентному тавровому сечению. Площадь круглых пустот заменяем прямоугольниками той же площади и того же момента инерции. Вычисляем: h1=0,9d=0,915,9=14,3 см

hf=(h-h1)/2=(22-14,3)/2=3,85 см

Приведенная толщина ребра равна:

bw=bf-nh1=146-714,3=45,9 см,где

ширина полки эквивалентного таврового сечения:bf=149-3=146 см, а n- количество пустот n=bf/(159+26)=1460/(159+26)=7

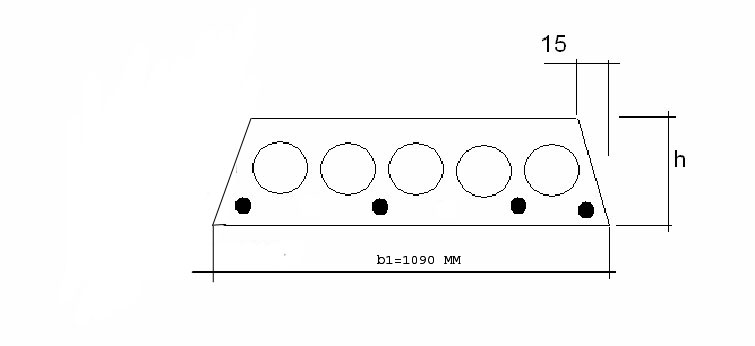

Проектируем плиту семипустотную, диаметр пустоты d=159 мм, толщина средних ребер равна 26 мм, тогда крайних будет равна:

(1490-7159-626)/2=110,5мм

2.3. Определение расчетных характеристик материалов.

Плиту армируют термически упрочненной стержневой арматурой периодического профиля S500 со следующими расчетными характеристиками: fyd=450 МПа. Бетон плиты класса С25/35; fcd=16,67МПа; fctd=1,2 МПа; Ес=29,5ГПа; fywd=295МПа; Еs=170ГПа; w=5. Полку плиты армируют сварными сетками из проволоки класса S500, каркасы изготавливаются из проволоки класс S500.

2.4 Расчет прочности плиты по нормальным сечениям (алгоритм 5)

Расчет продольной арматуры ведем из условия обеспечения прочности таврового сечения, нормального к продольной оси: Рабочая высота равна:

1) hf=3,85 см- высота полки,

2) d=h-с=22-3=19 см- рабочая высота сечения,

3) bf=bw+12hf= 45,9 +123,85=92,1 см – расчетная ширина полки таврового сечения.

Устанавливаем расчетный случай для таврового сечения по условию, характеризующему расположение нейтральной оси в полке:

4) MRd=fcdbfhf(d-0,5hf)=1,6792,1 3,85(19-0,53,85)=101,11кНм

Условие удовлетворяется: Msd=46,6 < MRd=101,11

Вычисляем а0:

5)а0= Мsd/( bfd2fcd)= 5330 /(92,1 1921,67)=0,096

Изм.

Лист

№ докум.

Подп.

Дата

ДП 2 70 02 01.04.16280.ПЗ

Лист

20

6) Вычисляем характеристику сжатой зоны сечения по формуле :w=0,85-0,008* fcd **=0,85-0,008*16,67=0,72.

7) Вычисляем напряжения в арматуре :

G S1= fyd =450 МПа

8)Граничная высота сжатой зоны бетона :

lim = w/(1+ G S1/500)*(1-w/1,1))=0,72/(1+450/500)*(1-0,72/1,1))=0,55

9) < lim ;0,096<0,55 – условие удовлетворяется,

10) при o=0,03 находим = 1-1-2 o=1-1-2 *0,096=0,089; =1-0,5* =1-0,5* 0,089=0,954

11) As1=Мsd/( d fyd)= 5330 /(0,9541945)=6,5 см2

Принимаем 612 S 500 с As=6,7 см2

2.5. Проверка прочности плиты с продольной арматурой (алгоритм 6)

1) Исходные данные: Msd= 53,3 кНм; fcd=1,67кН/см; fyd=450МПа; bf=92,1 см; bw=45,9 см; h'f=3,85CM; h=22 см; с=3 см; lim=0,55; As1=6,7 см.

2) d=h-c=22-3=19 см

3) Находим = fyd·As1/(fcd·bw·d)=45·5,6,79/(1,67·45,9·19)=0,209

4) =0,209 < lim=0,55

5) а0=·(1-0,5·)=0,209·(1-0,5·0,209)=0,186.

6) Момент внешних сил: MRd=fcdbf·d2·a0=1,67·92,1·19·0,186=103,27кН·м.

7) Делаем проверку: Msd= 53,3 < MRd=103,27 - условие удовлетворяется, несущая способность обеспечена.

Изм.

Лист

№ докум.

Подп.

Дата

ДП 2 70 02 01.04.16280.ПЗ

Лист

21

2.5 Расчет прочности продольных рёбер по наклонным сечениям на действие поперечной силы

(алгоритм 7)

  1. Исходные данные: Vsd= 32,25 кН; fcd=16,67 МПа; fctd=1МПа; Ес=29,5 ГПа; fywd=295МПа; Es=170 ГПа; bw= 45,9 см; bf=92,1 см; h'f=3,85 CM; h=22 см; с= 3 см; d=19 см; W=/3,5=12/3,5=4 мм; S-500; S=10 см;

( В соответствии с нормами [1] расстояние между поперечными стержнями в элементах, не имеющих отогнутой арматуры, в случаях, когда они ставятся по расчету или по конструктивным соображениям, принимают: а) на приопорных участках (равных при равномерной нагрузке пролета) для балок h450 мм — не более h/2 и не более 150 мм, а для балок h>450 мм — не более h/3 и не более 500 мм; б) на остальной части пролета при h>300 мм — не более 3h/4 и не более 500 мм.); nw=4; Asw= nw·As W= 4·0,126 =0,501см2; 4 = 0,01; с2=2,0; с3=0,6.

2) с1=1-4*fcd=1-0,01·16,67=0,833;

3) ae=Es/Ec=170/29,5=5,76

4) psw=Asw/(bw·S)=0,501/(45,9·10)=0,001– коэффициент армирования поперечной арматурой;

5) nw1=1+5aе·psw=1+5·5,76·0,001=1,0288;

6) 1,029 < 1,3;

7) VRd,max=0,3·w1·c1fcd·bw·d=0,3·0,833·1,029·1,67·45,9 ·19=374,8 ;

8) Vsd=36,26 < VRd,max=374,8 ;

9) bf < 3·h'f+bw; 92,1 < 3·3,85+45,9; 92,1< 57,45 - условие не выполняется

10) Принимаем bf = 57,45 cm;

11) f=0,75·(bf-bw)·h'f/bw·d=0,75·(57,45 – 45,9)·3,85/57,45 ·19=0,03;

12) f=0,03 < f=0,5 – условие выполняется;

13) Поперечная сила, воспринимаемая бетоном без арматуры:

Vcd= с3·(1+f)·fctd·bw·d=0,6·(1+0,03)·0,1·45,9 ·19=53,92;

13) Vsd=32,25 < Vcd=53,92 кH; Условие удовлетворяется, поперечная арматура не требуется по расчету. Поэтому ставим ее конструктивно. Принимаем поперечную арматуру w =4 мм; S500; S =100 мм.

Чтобы обеспечить прочность полок плиты на местные нагрузки в пределах пустот в верхней полке устанавливают сетку С1 марки(3S-500-200)/ (3S-500-200)в нижней части на приопорных участках сетку С2 (3S-500-200)/ (3S-500-200) и в середине пролета сетку (3S-500-200)/ (3S-500-200).

2.6. Расчет на монтажные и транспортные усилия

Плита имеет 4 монтажные петли из арматуры класса S-240, расположенных на расстоянии 35 см от концов плиты. С учетом коэффициента динамичности kd=1.4, рассчитываем нагрузку от собственного веса плиты:

q= kd fqb=1,41,127501,49=6310 Н/м

где: q= hпрр=0,1125000=2750 Н/м2 – собственный вес плиты, b - конструктивная ширина плиты.

При подъеме плиты вес ее может быть передан на 2 петли, тогда усилия на одну петлю составит:

N=qln/2=63105,98/2=18867Н=18,87 кН

Площадь сечения арматуры петли:

As=N/ fyd =18,87/21.8=0,865 см2

Принимаем: 112 S240 с As=1,313см2

2.2 Расчёт ленточного фундамента

Требуется рассчитать ленточный фундамент под наружные несущие стены общественного здания с подвалом. Стены кирпичные толщиной в два кирпича со штукатуркой со внутренней стороны. Грунт основания суглинок, показатель текучести УL = 0,коэффициент пористости е=0,7. Расчётное сопротивление грунта R0= 0,25 МПа .

Подошва фундамента заложена на отметку – 2,1м. Район строительства 3.

2.2.1. Сбор нагрузок:

Нагрузка на один метр квадратный п0крытия

Таблица2. 2

Виды нагрузки

Нормативная Н/м

Коэф-т надёжности

Расчётная

1

2

3

4

Постоянная

1)Водоизол. ковра-биполикрин

t=0.02 м. =2200 кг/М3

50

1,35

67,5

2)от цементно-песчанойстяжки t=0.05 =1800кг/м3

900

1.35

1215

3.Плитный утеплит.- пенополистирол

t=0,1 м; =500 кг/м3

100

1,35

135

5.от пароизоляции

t=0,002м; =500 кг/м3

15

1,35

20,2

-от ж/б плиты приведенной толщины

tприв=0.11;=2500кг/м3

2750

1.35

3712,5

Всего 3815 5150,2

Временная

Длительная

300

1.5

450

Кратковременная

700

1.5

1050

Всего

1000

1400

Полная нагрузка: 4815 6650,2

Нагрузка от перекрытия (таблица 2.1).

За расчётный участок принимаем стену длиной 6м. Нагрузку на 1м длины стены от междуэтажных перекрытий и покрытий собираем с площади А=1*5,8/2=2,9м2

Так как стена несущая, то нагрузка от стены:

  1. парапетная часть толщиной 38см, высотой 1 м

N1n=h**m=0,4*18000*1=7200 Н/м

2) Стена с отметкой +0,00 до отметки 6,0

N2n=h**н=0,51*15000*6,8*1+0,02*6*17000*1=52020+2040=54060 Н/м

где 0,02-толщина штукатурки.

3) Вес подземной части стены из блоков:N3n=h*н*=1,5*0,6*24000=21600 Н/м

Подсчёт суммарной нагрузки на 1м стены:

-нормативная:

Nsdn=q1n*An+p1n *An+N1n+

N2n+N3n=(3,976+3,815+ 0,935+1,85)*2,9+6,84+47,94+21,6=107,05 КН/М

Где np-число междуэтажных перекрытий;

где p1n= 0,3*0,9+0,7*0,95=0,935кН/м2 ; p2n=1,0*0,9+1,0*0,95=1,85 кН/м2

-временная нагрузка;0,9 и 0,95- коэффициенты, учитывающие две кратковременные нагрузки.

Расчётная : Nsd=(8,367+5150,2+4,8+1,402)*2,9+6,84*1,1+47,94*1,1+21,6*1,1=44,91+84,018=

=150,61 кН/м

p1=1,5*0.9+1,5*0.95=4,2 кН/м

p2=0,45*0.9+1,05*0.95=1,1,402 кН/м

2.2.2. Определение ширины фундаментных блоков

Принимаем расположение блоков в плане в плотную один к одному, расчётное сопротивление грунта, принимаем R0=0,25 МПа

При длине блока l=1м требуемая ширина с учётом n=0,95

где R0=25H/см2; mf=20 H/см2=0.02 H/см2

Принимаем из архитектурной части:

В=1200мм, кратно 200мм

2.2.3. Определение площади сечения арматуры

Изгибающий момент в консоли у грани стены от расчётных нагрузок:

Nsd=150,61 кн; Мsd=0,5*р*с2=0,5*125,5*0,32=56,4кн*м, где

Минимальная рабочая высота фундамента:

Назначаем окончательно h=30см ,d=30-4=26 см

Площадь сечения арматуры:

As=Msd/0.9*d*fyd=564/(0,9*26*21,8)=1,105см2

Принимаем рекомендуемый минимальный шаг стержней 200мм, тогда по длине блока в 1м укладывают 6 стержней диаметром 6 мм S-240 с Аs=1.7см2

Процент армирования:

ps=As/l*d*100=1.7*100/(100*26)=0.06%>psmin=0.05%

Изм.

Лист

№ докум.

Подп.

Дата

ДП 2 70 02 01.04.16280.ПЗ

Лист

27

3 ОРГАНИЗАЦИОННО-СТРОИТЕЛЬНАЯ ЧАСТЬ

3.1 Подсчет объемов работ

Ведомость подсчета объемов работ

Таблица № 3.1

Наименование

Схемы и формулы подсчета

Ед. изм.

Кол-во

1

2

3

4

1. Строительный объем здания

м3

555

2. Срезка растительного слоя грунта

Fср = (a + 20)*(b + 20)

м2

733.6

3.Объем ленточного фундамента

Vфл=((Вфл*0,3+Вб*(Нв-0,3))*Lф

м

148.9

4. Объем фундамента для определение обратной засыпки пазух

Vфс=(Vт*Vфл)/кор

м3

381.84

5.Обратная засыпка пазух фундаментов

м3

143.16

6. Разработка грунта с погрузкой в транспортное средство

=Vт –Vоз

м3

381.84

7. Доработка грунта вручную на 0,1м.

Vрд = Lт*Вт *0,1

м3

27.3

8. Уплотнение грунта в пазухах фундамента при засыпке.

м2

212.13

9. Вертикальнаягидроизоля-ция по ленточным фундаментам

Fвг = Lф*Нвг

м2

446.61

10. Горизонтальная гидроизоляция

Fггл = Lфл*Bв

м2

37.22

11. Бетонирование монолитных участков фундаментов

Vму=(Вфп*0,3+Вб*H)*Lму

м3

11.18

12. Подсыпка под фундаменты

Vпсф=Lф*(Впф+0,2)*Нпс

м3

14.89

13.Площадь монолитных участков перекрытия

Vмуп=Lплт*Hплт*Вму

м3

2.67

14.Обработка потолков

По экспликации полов

м2

232.72

ДП 2 70 02 01.04.16283.ПЗ

Должность

Фамилия

Роспись

Дата

Мансардный жилой дом с эркером

Стадия

Лист

Листов

Разработал

Рыбченко К.М.

У

28

Консультант

Романова М.В.

БГСПТК

Руководитель

Громыко А.Н.

Н. контр.

Макарченко Л.К.

Продолжение таблицы № 3.1

1

2

3

4

15. Устройство перегородок

Fпер = Lпер*Hпер–Fпр

м2

156.35

16. Устройство кровли

Fк = Lк*Bс

м2

212.38

17. Устройство паркетных полов

По экспликации полов

м2

140.81

18. Устройство плиточных полов

По экспликации полов

м2

38.08

19. Устройство вентшахт прямоугольного сечения

Fвш = Авш*Вв

м2

11

20. Утепление кровли рулонным утеплителем

Uу=Fп*Hу

м2

212,38

21. Устройство отмостки

Fот = Вот*(П–Lк)

м2

27,32

22. Площадь крылец

Fк = Lк*Bк

м2

49,50

23. Отделка цоколя

Fц = П*Нц

м2

116,28

24.Площадь окон и дверей

м2

(шт)

61,57

16

25. Объём кирпичной кладки

м3

286,36

Подсчет объема котлована

Таблица № 3.2

Ширина котлована по дну Вт, м

Длина траншей Lт, м

Глубина траншей Нт, м

Показа-телькрутиз-ны откоса

Схемы и формулы подсчета

Объем, м

1

2

3

4

5

6

14,7

14,14

1,6

1

Vк=h/6[(ab+cd+(a+c)(b+a)];

C=a+2 mh;

D=b+2 mh;

Итого

252,0

Изм.

Лист

№ докум.

Подп.

Дата

ДП 2 70 02 01.04.16283.ПЗ

Лист

29

Подсчет объёмов сборных железобетонных конструкций.

Таблица № 3.3

Наименование

Марка

элемента

Размеры, мм

Объём элемен-тов, м3

Кол-во

Общий объём

м3

Масса элемен-тов, кг

Эскиз

Дли-на

Ши-рина

Вы-сота

1

2

3

4

5

6

7

8

9

10

Плиты ленточных фундаментов

ФЛ10.24-1

2380

1000

300

0,72

15

10,8

1380

ФЛ10.12-1

1180

1000

300

0,36

4

1,44

650

ФЛ10.8-1-4

780

1000

300

0,24

11

2,64

420

ФЛ12.24-м

2380

1200

300

0,864

7

6,048

1630

ФЛ12.8-1-4

780

1200

300

0,28

4

1,12

500

Блоки стен фундамента

ФБС 24.5.6

2380

500

580

0,696

15

10,44

1630

ФБС 9.4.6

1180

500

580

0,348

4

1,392

500

Плиты перекрытия

1ПК63.15

6280

1490

220

2,07

16

31,05

2950

1ПК63.10

6280

990

220

1,24

7

8,68

1100

Плиты балконные

1ПБ27-5А

1200

973

Перемычки

2ПБ19-3-П

1940

120

140

0,033

15

0,495

1215

3ПБ23-8-П

1810

120

220

0,048

9

0,432

1071

3ПБ18-37-П

2200

120

140

0,037

20

0,74

1840

3ПБ36-4-П

1290

120

65

0,01

5

0,05

125

2ПБ17-2-П

1030

120

140

0,017

10

0,17

430

2ПБ16-2-П

1550

120

140

0,026

5

0,13

325

2ПБ13-1-П

1290

120

140

0,022

11

0,242

594

2ПБ29-4-П

2590

120

140

0,044

3

0,132

327

3ПБ27-8-П

2720

120

220

0,072

1

0,072

180

2ПБ29-4-П

1550

120

220

0,041

2

0,082

204

Лестничные площадки и марши

1ЛМ271.14

2720

1050

140

0,607

2

1
21

3040

ЛПФ31.13-5

3100

1290

320

0,526

1

0,526

1320

Изм.

Лист

№ докум.

Подп.

Дата

ДП 2 70 02 01.04.16283.ПЗ

Лист

30

Подсчет площадей столярных изделий и их окраски

Таблица № 3.4

Наименование изделия

Марка изделия

Размеры, мм

Пло-щадь
зделия

Коли-чество

Общая пло-щадь м2

Перевод-нойкоэф. К окраске

Площадь окраски

Ширина

Высота

1

2

3

4

5

6

7

8

9

Окна

ОК-1

ОП2С 12.15

1210

1510

1,82

4

5,46

Заводская готовность

–

ОК-2

ОП2С 21.23

2110

1510

3,18

4

6,36

–

ОК-3

ОПС2С 76-15

760

1510

1,14

7

7,98

ОК-4

ОПС2С 9-15

910

1510

1,37

5

6,85

Всего окна:

–

–

–

–

20

26,65

–

Дверные блоки в наружных стенах

1

ДНПГ10.20 Н

1010

2070

2,09

2

4,18

–

1

ДНПГ13.20

1310

2070

2,71

3

8,13

Итого:

–

–

–

–

5

12,31

–

Дверные блоки во внутренних стенах

2

ДВП О 10.20

1010

2070

2,09

1

2,09

–

2

ДВП О 19.20

1900

2070

3,93

1

3,93

2

ДВП О 31.20

3100

2070

6,41

1

6,41

2

ДВП О 9.20

910

2070

1,88

1

1,88

Итого:

–

–

–

–

3

14,31

–

Дверные блоки в перегородках

2

ДВПО 9.20

910

2070

1,88

5

9,4

–

3

ДВПГ 9.20

710

2070

1,47

2

2,94

–

Итого:

–

–

–

–

7

12,34

–

Всего двери:

–

–

–

–

15

30,62

–

Изм.

Лист

№ докум.

Подп.

Дата

ДП 2 70 02 01.04.16283.ПЗ

Лист

31

Подсчет объемов кирпичной кладки

Ось

Учас-ток

Длина, м

Высота м

Тол-щи-на

Площадь, м2

Объем, м3

Брутто (с прое-мами)

Проемов

Нетто (без прое-мов)

Окно

Двери, ворота

проемы

1

2

3

4

5

6

7

8

9

10

1 этаж наружные стены

1

А-В

11,4

3,0

0,51

33,42

5,24

-

28,18

14,37

3

А-Б

6,3

3,0

0,51

18,9

1,37

-

17,53

8,94

4

А-Г

14,14

3,0

0,51

42,42

1,37

3,18

37,87

19,31

Б

1-4

14,7

3,0

0,51

44,1

1,14

6,25

36,71

18,72

В

2-4

7,35

3,0

0,51

22,05

5,02

-

17,03

8,68

Г

2-4

7,35

3,0

0,51

22,05

1,82

-

20,23

10,31

Итого

-

-

-

182,94

15,96

9,43

157,55

80,33

Внутренние стены

2

Б-В

11,4

3,0

0,38

33,42

-

2,09

31,33

11,90

3

Б-Г

12,64

3,0

0,38

37,92

-

10,34

27,58

10,48

Итого

-

-

-

71,34

-

12,43

58,91

22,38

2 этаж наружные стены

2

Б-В

11,14

3,0

0,51

33,42

-

2,09

31,33

15,98

4

Б-В

11,14

3,0

0,51

33,42

3,18

-

30,24

15,42

В

2-4

10,5

3,0

0,51

31,5

5,42

-

26,08

13,30

Б

2-3

4,2

3,0

0,51

12,6

2,28

-

10,32

5,26

Б

3-4

6,3

3,0

0,51

18

1,37

2,71

13,92

7,1

Итого

-

-

-

128,94

12,25

4,8

111,9

57,06

Внутренние стены

3

Б-В

11,4

3,0

0,38

33,42

-

1,88

62,83

23,88

Итого

-

-

-

33,42

-

1,88

62,83

23,88

Итого кладки наружных стен по 1 и 2этажам

28,21

14,23

269,45

137,39

Итого кладки внутренних стен по 1 и 2этажам

-

14,31

121,73

46,26

Таблица 3.5

Изм.

Лист

№ докум.

Подп.

Дата

ДП 2 70 02 01.04.16283.ПЗ

Лист

32

5 СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ

1. Буга П.Г. Гражданские, промышленные и сельскохозяйственные здания. – М.:

Высш. Шк., 1987.-351 с.

2. Неелов В.А. Гражданские здания: Учеб. Пособие для ССУЗ.-М.: Строиздат.,

1988.-300 с.

3. Шерешевский И.А. Конструктирование гражданских зданий: Учеб. Пособие

для техникумов. – М: «Архитектура - С»., 170с., Ил.

4. Территориальный каталог индустриальных конструкций и изделий для жилищно-

гражданского строительства в Белорусской ССР. Сборник ТК-40-2.86. (в четырех томах).

Дополнение №1. изделия деревянные. Изделия металлические. – Мн., 1990.-186с.

5. ГОСТ 21.508-93. Правила выполнения рабочей документации генеральных планов,

предприятий, сооружений и жилищно-гражданских объектов/МНТКС. – Мн., 1995.-27с.

6. ГОСТ 21.101 – 93 СПДС. Основные требования к рабочей документации/

МНТКС. – Мн., 1995. – 42 с.

7. ГОСТ 21.501–93 СПДС. Правила выполнения архетектурно-строительных

рабочих чертежей / МНТСК. – Мн.,1995. – 46 с.

8. СНБ 1.03.02 – 96. Состав, порядок разработки и согласования проектной

документации в строительстве / Министерство архитектуры и

строительства Республики Беларусь. – Мн., 1996. – 24 с.

9. СТБ 939 – 93. Окна и балконные двери для зданий и сооружений.

Общие технические условия / Министерство архитектуры и

строительства Республики Беларусь. – Мн., 1999. – 40 с.

10. СТБ 1138 – 98. Двери и ворота для зданий и сооружений.

Общие технические условия / Министерство архитектуры и

строительства Республики Беларусь. – Мн., 1999. – 58 с.

11. СНБ 2.02.01 – 98. Пожарно – техническая классификация зданий,

строительных конструкций и материалов / Министерство архитектуры

и строительства Республики Беларусь. – Мн., 2001. – 7 с.

12. ГОСТ 21.204 – 93 СПДС. Условные графические обозначения и

изображения элементов генеральных планов и сооружений транспорта /

МНТСК. Мн., 1995. – 24 с.

13. СНБ 2.04.01 – 97. Строительная теплотехника / Министерство архитектуры

и строительства Республики Беларусь. – Мн., 1998. – 32 с.

14. СНиП 1.01.01 – 82 Основные положения

15. СНиП 2.01.07 – 85 Нагрузки и воздействия

16. СНиП 2.03.01 – 84 Бетонные и железобетонные конструкции

17. ГОСТ 21.503 – 80 Бетонные и железобетонные конструкции

18. Цай Т.Н. Строительные конструкции, т.2, М., Стройиздат, 1985., 94с.

22. Хамзин С.К., Карасев А.А. Технология строительного производства

Курсовое и дипломное проектирование. – М.: Высш. Шк. – 1989. – 216 с.

23. Методические указания по разработке типовых технологических карт в

строительстве. – М.: ЦНИИОМТП Госстроя СССР, 1987.

ДП 2 70 02 01.04.16283.ПЗ

Должность

Фамилия

Роспись

Дата

Стадия

Лист

Листов

Разработал

Рыченко К.М.

У

84

85

Консультант

Даргевич Е.А.

БГСПТК

Руководитель

Н. контр.

Макарченко Л.К.

24. СНиП. Часть 3. Организация, производства и приёмка работ.

25. СНиП III – 4 – 80. Техника безопасности в строительстве / Госстрой СССР,- М.:

Строиздат, 1981. – 255 с.

26. Масюк С.В., Отрепьев В.А, “Технология и организация строительного

производства “. – М.: Стройиздат. 1977.

27. ЕНиР на строительные, монтажные, и ремонтностроительные работы. /

Госстрой СССР,- М.: Строиздат.

28. Голубев Б.И. Определение объемов строительных работ:

Справочник - М.: Строиздат, 1991. – 63 с.

29. Барч И.З. и др. Строительные краны. Справочное пособие.

Киев. Будивельник 1984 – 336 с.

30. “Строительные краны”. Справочник. Под ред. В.П. Станевского.

Киев. Будивельник 1989 – 296 с.

31.Методические указание по определению стоимости строительства предприятий, зданий и

сооружений и составлении сметной документации. РДС 8.01.101-2000., - Мн: 2001.

32. Сборник 1, 6,7,8,9,10,11,12,14,15,27.СНБ 8.03.107-2000. Ресурсно-сметные нормы на

строительные конструкции и работы. –Мн.2001

33. Сборник сметных цен на материалы, изделие и конструкции для условия строительства В

РБ. Часть I. Строительные материалы. Госстрой РБ. Минский научно – технический

центр А. П “Белпроект” – Мн.1993.

34.Сборник сметных цен на материалы, изделия и конструкции для условия

строительства в РБ. Часть II. Строительные материалы. Госстрой РБ. Минский научно –

технический центр А. П “Белпроект” – Мн.1993.

35.Каталог – кодификатор типовых сборных бетонных и Ж –Б , конструкций и изделий для

строительства в РБ. Госстрой РБ. Минский научно – технический центр А. П

“Белпроект” – Т1,2,3, - Мн.1993.

36. Сборник ресурсно-сметных норм затрат на строительство временных зданий и

сооружений РДС 8.01.101 -02., - Мн.2003

37. Сборник ресурсно-сметных норм затрат дополнительных затрат при производстве

строительно-монтажных работ в зимнее время. РДС 8.01.102 -02., - Мн.2003

38. Газета «Строительство и недвижимость», журнал «Налоговый вестник».

Изм.

Лист

№ докум.

Подп.

Дата

ДП 2 70 02 01.04.16283.ПЗ

Лист

85

Ветеренарно-сонитарная станция
