Проектирование сети абонентского доступа на абонентском участке АТС-21 г. Шымкент
ВВЕДЕНИЕ
В настоящее время провайдеры услуг связи отмечают огромный рост потребности в количестве телефонных соединений, но подчас испытывают ограничения в связи с недостаточным количеством выносного оборудования, существующие сети связи начинают тормозить дальнейшее развитие всей телекоммуникационной системы. В последние годы меняется не только роль сети доступа. В большинстве случаев расширяется и территория, в границах которой создается сеть доступа. Ключевым моментом деятельности современных операторов является приближение оптических сетей вплотную к клиентам. Рост потребностей в широкополосных услугах вызывает необходимость введения оптических технологий в сеть доступа. Основной концепцией становится не только передача технологий базовой сети к сети доступа для использования гибкости и эффективности оптических устройств.
Высокоскоростная система доступа могла бы обеспечить полный диапазон всех известных в настоящее время и ожидаемых в будущем услуг для существующих абонентов и бизнес потребителей. Разнообразные услуги предъявляют различные требования к сетям доступа по битовым скоростям, симметрии/асимметрии потоков информации в прямом и обратном направлении, допустимой задержке, взаимосоединении сетей доступа и.т.д.
В настоящее время лучшим вариантом представляется решение строить сети доступа частично или полностью на волоконно-оптическом кабеле, они соответствуют предъявляемым требованиям и ожидаемому направлению развития в Казахстане. Построенные на волоконно-оптической технологии сети доступа смогут обеспечить широкополосные услуги на протяженности до 40 км.
Исторически сложилось так, что современные сети электросвязи и их транспортные подсистемы характеризуются очень узкой специализацией. Для каждого вида услуг потребитель должен обращаться к различным сетям. Важным следствием этого явления является наличие большого количества выделенных сетей, каждая из которых требует отдельных этапов разработки, производства и технического обслуживания.
Интенсивное развитие технологий цифровой передачи и коммуникаций, компьютерных технологий привели к изменению характера нагрузки и запросов абонентов к качеству и количеству предоставляемых услуг.
Достижения в области волоконно-оптических систем, ежегодное увеличение произведения расстояние–трасса в два раза наряду со стабильным уменьшением стоимости являются важными факторами, определяющими возможности их широкого применения в сетях доступа.
Целью данного дипломного проекта является проектирование сети абонентского доступа на абонентском участке АТС-21 г. Шымкент. Необходимо будет провести оценку качества существующей медной сети т.к. некоторые изношенные медные кабели не годятся даже для телефонного трафика. Полностью занятая система канализации на некоторых участках требует значительных затрат на расширение для нового спроса.
В проекте предусмотрена замена медного кабеля и размещение удаленных модулей соединенных между собой при помощи волоконно-оптического кабеля.
1 АНАЛИЗ СУЩЕСТВУЮЩЕЙ ГОРОДСКОЙ ТЕЛЕФОННОЙ СЕТИ г. ШЫМКЕНТ
- Структурная схема ГТС. Характеристика станционных сооружений
Южно-Казахстанская областная дирекция телекоммуникаций (ЮК ОДТ);
Головное предприятие г. Шымкент является структурным подразделением ЮК ОДТ, общая монтированная емкость на 01.03.06 г. составляет 97754 номера, задействованная емкость – 93985, свободная емкость – 3769. г.Шымкент является областным центром Южно-Казахстанской области и одним из ключевых центров экономики Республики, особенно ее южного региона. Население города по официальным данным составляет 525,3 тысяч человек (по неофициальным данным около 700,0 тыс. человек). Плотность телефонизации – 17,8 телефона на 100 жителей. На 01.03.06 г. в городе установлено 329 универсальных таксофонов. Наблюдается ежемесячный рост пользователей Интернет, в феврале месяце количество пользователей составило 8493 единицы.
Телефонная сеть города построена на основе станций типа S-12, М-200 и DRX-4.
- На 1.03.2005 года монтированная емкость АТС-531 (RSU) составляет – 976 №№, а задействованная емкость – 975 №№. Данная АТС работает на сети с 1997 года.
- В настоящее время в микрорайоне «Нурсат» сеть телекоммуникаций АО «Казахтелеком» не имеется. Согласно проекту по расширению сетей телекоммуникаций в г. Шымкент на 2080 №№(включенного в РБКВ 2005 года), в 2005 году планируется установка периферийного блока на 944 №№ и 8 портов ADSL.
- Микрорайон «Наурыз» телефонизирован от АТС-221. На 1.03.2005 года монтированная емкость АТС-221 (типа SSA) составляет – 3840 №№, а задействованная емкость – 3826 №№.Данная АТС работает на сети с 2001 года.
- Микрорайон «Самал-3» телефонизирован от АТС-552. Данная АТС (типа RSU) работает в северо-западной части города с 1997 года, включена в опорную АТС-53. Монтированная емкость RSU-552 составляет 1464 №№, задействованная емкость – 1462№№.
- В настоящее время в с. Бадам-1 имеются 29 абонентов (физические лица), которые телефонизированы от АТС-533 (типа RSU) посредством Радана-2 (два ИКМ-15). Расстояние от АТС-533 до села составляет 6 км. Существующая АТС работает с 1998 года, находится в пригородном поселке Ворошиловка. Монтированная емкость составляет 488, которая полностью задействована.
- Существующая АТС - 53 (типа MLE) работает с 1996 года. На 1.03.2005 года монтированная емкость АТС-53 составляет 11392 №№, задействованная – 11355.
- Существующая АТС - 56 (типа MLE) работает с 1996 года. На 1.03.2005 года монтированная емкость АТС-56 составляет 11000 №№, задействованная – 10894.
- Существующая АТС - 57 (типа MLE) работает с 1996 года. На 1.03.2005 года монтированная емкость АТС-57 составляет 13144 №№, задействованная – 13140.
- Монтированная емкость АТС-538 (RSU) составляет – 976 №№, задействованная – 971 №№. Данная АТС работает в сети с 1997 года.
- Монтированная емкость АТС-553 (RSU) составляет – 1464 №№, задействованная – 1415 №№. Данная АТС работает в сети с 1997 года.
- Монтированная емкость АТС-557 (RSU) составляет – 488 №№, задействованная – 488 №№. Данная АТС работает в сети с 1997 года.
В настоящее время на телефонной сети города Шымкент принята шестизначная нумерация. На сети завершен процесс цифровизации. В Шымкенте функционирует межстанционная сеть построенная с применением технологий SDH. Используется сеть сигнализации с применением ОКС7. Сведения о станционных сооружениях города Шымкент приведены в таблице 1.1
Таблица 1.1- Сведения о станционных сооружениях города Шымкент
|
Номер АТС
|
Нумерация
|
Тип АТС
|
Монтируемая емкость
|
Задействованная емкость
|
|
АТС-21
|
21хххх
|
S-12
|
4607
|
4586
|
|
SSA-221
|
221ххх
|
S-12
|
3840
|
3835
|
|
SSA-231
|
231ххх
|
S-12
|
1960
|
1953
|
|
SSA-541
|
541ххх
|
S-12
|
3840
|
3821
|
|
MLE-53
|
53хххх
|
S-12
|
11392
|
11320
|
|
RSU-531
|
531ххх
|
S-12
|
976
|
973
|
|
RSU-538
|
538ххх
|
S-12
|
976
|
976
|
|
RSU-533
|
533ххх
|
S-12
|
488
|
458
|
|
RSU-553
|
553ххх
|
S-12
|
1464
|
1400
|
|
RSU-552
|
552ххх
|
S-12
|
1464
|
1455
|
|
RSU-556
|
556ххх
|
S-12
|
1464
|
1459
|
|
RSU-557
|
557ххх
|
S-12
|
488
|
482
|
|
RSU-5334
|
5334хх
|
S-12
|
488
|
488
|
|
MLE-57
|
57хххх
|
S-12
|
13144
|
13142
|
|
SSA-513
|
531ххх
|
S-12
|
3840
|
3838
|
|
SSA-525
|
525ххх
|
S-12
|
3840
|
3800
|
|
SSA-521
|
521ххх
|
S-12
|
2048
|
2035
|
|
RSU-321
|
321ххх
|
S-12
|
4392
|
4390
|
|
RSU-554
|
554ххх
|
S-12
|
488
|
487
|
|
RSU-529
|
529ххх
|
S-12
|
512
|
478
|
|
ATC-511
|
511ххх
|
Квант
|
256
|
253
|
|
ATC-5114
|
5114хх
|
М-200
|
256
|
250
|
|
MLE-56
|
56хххх
|
S-12
|
10752
|
10750
|
|
RSU-501
|
501ххх
|
S-12
|
976
|
970
|
|
RSU-502
|
502ххх
|
S-12
|
1464
|
1458
|
|
RSU-505
|
505ххх
|
S-12
|
976
|
970
|
|
RSU-506
|
506ххх
|
S-12
|
976
|
973
|
|
ATC-972
|
972ххх
|
АТСК
|
300
|
290
|
|
AMTC
|
|
S-12
|
512
|
407
|
|
Итого
|
|
|
78179
|
77767
|
1.2 Характеристика линейных сооружений. Проблемы существующие на ГТС и способы их решения
В настоящее время в городе Шымкенте с успехом завершилось процесс цифровизации. Установлены станции фирмы ALCATEL S-12. Общая ёмкость монтированных электронных станций составляет 65564 номера. Реконструкция станций позволит видеть сеть города Шымкент, как сеть интегрированную в сети ISDN (цифровая сеть интегрального обслуживания).
К телефонным сетям во всем мире в настоящее время предъявляются следующие требования:
- повышение емкости ТФОП (телефонная сеть общего пользования) до того уровня, когда все заявки на подключение к местным телефонным се тям будут удовлетворены в приемлемое для потенциальных абонентов вре мя;
- доведение показателей качества обслуживание вызовов до общепри нятых норм за счет повышения пропускной способности ТФОП и введение услуг, ориентированных на снижение интенсивности повторных попыток;
- улучшение показателей качества речи и другой информации, ис пользующей ТФОП как транспортную систему;
- повышение надежности телефонной связи, несмотря на отказы ее отдельных элементов;
- расширение спектра предоставляемых (платных и бесплатных) услуг;
- постепенное снижение тарифов на услуги всех видов связи.
Все эти требования, предъявляемые к телефонным сетям, сможет удовлетворить только цифровые ТФОП. А для этого необходимо модернизиро вать сеть так, чтобы каждый тенге вложенный в реконструкцию, окупился и приносил прибыль.
Современный этап развития электросвязи характерен рядом качественных преобразований, наиболее серьезные из которых происходят на абонентской сети. Использование цифровых систем передачи, выносных модулей современных АТС, а также новых сред распространения сигналов существенно меняет принципы подключения к ТфОП. Изменилась даже терминология. Вместо термина “абонентские сети ” в настоящее время применяют понятия “сеть абонентского доступа” (САД). Методы реализации абонентских линий, принятых для электромеханических АТС и первых поколений цифровых коммутационных станций. Сеть доступа для цифровой коммутационной станции должна отвечать, как требованиям цифровой телефонии, так и задачам реализации перспективных телекоммуникационных технологий.
Для организации на одной абонентской линии нескольких каналов телефонной связи и канала высокоскоростной передачи данных, в сеть должно быть интегрировано дополнительное оборудование (рисунок 1.2).
Рисунок 1.2 – Возможное использование на сети г. Шымкент САД с
мультиплексорами
На абонентской стороне линии, идущие от телефонных аппаратов и, например, компьютеров, подключаются к устройству интегрированного доступа, позволяющего преобразовать аналоговый сигнал телефонной связи в цифровую форму, объединить его с данными, поступающими от компьютеров, и все это передать в виде цифрового высокочастотного сигнала на телефонную станцию.
На телефонной станции сигнал проходит через оборудование, позволяющее обеспечить контроль и управление использованием абонентской линии, и попадает на мультиплексор доступа цифровой абонентской линии. Мультиплексор доступа цифровой абонентской линии объединяет трафик большого количества абонентских телефонных линий. С мультиплексора доступа данные в виде пакетов передаются в сеть Интернет и поступают по назначению[8].
Одной из важнейших проблем телекоммуникационных сетей города Шымкент продолжает оставаться проблема абонентского доступа к сетевым услугам. Актуальность этой проблемы определяется в первую очередь бурным развитием сети Интернет, доступ к которой требует резкого увлечения пропускной способности сетей абонентского доступа.
Необходимость дальнейшего развития сети абонентского доступа.
Данным проектом предполагается развитие сети телекоммуникаций на 6792 №№ и установка 112 портов ADSL путем установки двух центральных блоков оборудования мультисервисного абонентского доступа (МСАД) в здании АТС-21, и периферийных блоков в мкр. Нурсат, мкр. Наурыз, мкр. Самал-1, с. Тельмана, с. Карабастау, с. Бадам-1, с. Чапаевка, в районе МЖК, «Промышленной зоне» общей емкостью 6792 №№:
- на 3464№№+80 ADSL с установкой центрального блока в здании АТС-21, а периферийных блоков в мкр. Нурсат, мкр. Самал-3, мкр. Наурыз, с. Бадам-1, АТС-553 (Тельмана), АТС-557 (Коммунизм), АТС-531 (Чапаевка), АТС-538 (МЖК).
- на 3328№№+32 ADSL с установкой центрального блока в здании АТС-21, а периферийных блоков взамен РШ-5342, 5376; РШ-5322, 5375; РШ-5611; РШ-5732а.
- В мкр. Нурсат предполагается установка удаленного блока на 896№№+32ADSL (шкаф наружного исполнения). Для чего будут использованы «темные волокна» существующей ВОЛС.
РШ-5376 и РШ-5342 расположены рядом, на перекрестке ул. Торекулова (Некрасова) и ул. Ташенова (Титова). Общая монтированная линейная емкость составляет 1000 пар (ТПП 200х2, 2 ТПП 100х2, 2 ТГ 300х2), а задействованная 838 пар. Общее количество абонентов – 934, из них 134 запитаны через аппаратуру РСМ.
В данный шкафной район предполагается установка удаленного блока оборудования мультисервисного абонентского доступа (МСАД) емкостью 1120№№ + 8 ADSL. Для чего необходима прокладка от РШ-5376, 5342 665 метров одномодового кабеля ОК-8 по существующей телефонной канализации до пересечения ул. Ташенова и ул. Г. Иляева (Полторацкого) и врезкой в существующую муфту оптического кабеля SDH-кольца. Тем самым, можно будет демонтировать кабели ТГ 300х2 магистралей М-6 и М-75а, а кабель ТПП 200х2 магистрали М-75 завернуть на РШ-5321 для замены ТГ 200х2 магистрали М-6, ТПП 100х2 магистрали М-119 и М-74 завернуть в направлении шкафа РШ-5347 для замены ТГ 100х2 магистрали М-75а и расширения магистрали данного шкафа.
- В мкр. Самал-3 предполагается установка удаленного блока на 304№№+8ADSL (шкаф наружного исполнения). Для чего будут использованы «темные волокна» существующей ВОЛС.
РШ-5322 и РШ-5375 расположены на перекрестке ул. Тауке-Хана и ул. Тимирязева общая монтированная линейная емкость составляет 700 пар (4 ТПП 100х2, 2 ТПП 50х2, 1 ТГ 200х2), а задействованная 635. Общее количество абонентов – 716, из них 107 запитаны через аппаратуру РСМ.
В данный шкафной район предполагается установка удаленного блока оборудования мультисервисного абонентского доступа емкостью 824№№+ 8 ADSL. Для чего необходима прокладка от РШ-5322, 5375 1052,5 метров одномодового кабеля ОК-8 по существующей телефонной канализации до пересечения ул. Ташенова и ул. Г. Иляева и врезкой в существующую муфту оптического кабеля SDH-кольца. Тем самым, можно будет демонтировать кабель ТГ 200х2 магистрали М-6, а вместо поврежденного кабеля ТПП 300х2 магистрали М-119 использовать высвобождаемые 3 нитки кабеля ТПП 100х2 магистралей М-73, М-95 и М-110 (один в направлении РШ-5378, а два в направлении РШ-5322а для замены 50 пар и расширения на 150 пары). Кабель ТПП 50х2 магистрали М-66 демонтируется и будет использован для построения распределительной сети.
- В мкр. Наурыз предполагается установка удаленного блока на 324№№+16ADSL (шкаф наружного исполнения). Для чего необходимо:
- проложить 0,6 км ОК-4 (по существующей канализации) от пересечения улиц Байтурсынова-Рыскулова до места расположения РК-44 РШ-22103.
РШ-5611 расположен на перекрестке пр. Республики и ул. Аскарова. Общая монтированная линейная емкость составляет 500 пар (ТПП 100х2, ТГ 400х2), а задействованная 448 пар. Общее количество абонентов – 500, из них 72 абонента запитаны через аппаратуру РСМ.
Взамен РШ-5611 предполагается установка удаленного блока оборудования мультисервисного абонентского доступа емкостью 600№№ + 8 ADSL. Для чего необходима прокладка от РШ-5611 429 метра одномодового кабеля ОК-4 по существующей телефонной канализации до пересечения пр. Республики и пр. Бейбитшилик и врезкой в существующую муфту оптического кабеля SDH-кольца.
В результате, демонтируется кабель ТГ 400х2 магистрали М-3 протяженностью 897 метра, а кабель ТПП 100х2 магистрали М-39 можно будет завернуть на РШ-5612 для расширения. Также высвободится аппаратура РСМ-4 в количестве 16 шт и РСМ-2 – 4 шт.
Проектируемые сети мультисервисного абонентского доступа будут подключены к СТОП через АТС-21/30 (S-12). Так как на АТС-21/30 отсутствуют порты для подключения по протоколу V.5.2, требуется расширение данной станции на 32 порта Е1 с протоколом V.5.2. Также, необходимо будет увеличить количество каналов МСС для АТС-21/30. Для чего, потребуется расширение АТС-21/30 на 32 порта Е1 с сигнализацией ОКС7.
1.1 Задача проектирования перспективных сетей доступа
Сеть доступа для цифровой коммутационной станции должно отвечать как требованиям цифровой телефонии, так и задачам реализации перспективных телекоммуникационных технологий. Если существующие абонентские сети стоились для обеспечения телефонной связи в полосе пропускания канала тональной частоты, то перспективные сети должны разрабатываться с учетом предоставления пользователям широкого спектра услуг, ориентированных на использование широкополосных каналов. Для того чтобы проиллюстрировать отличия в принципах построения существующей(а) перспективной (б) САД, рассмотрим модель сети абонентского доступа (рисунок 1.3)
Как видно из рисунка 1.3, при построении перспективных САД, может применяться кольцевая структура на основе мультиплексоров выделения каналов (МВК) или цифровых кроссовых узлов (ЦКУ) и оптического кабеля ОК (КР и ШР – соответственно коробка и шкаф распределительные). ОК обычно доводится до оптимальной, с точки зрения оператора и пользователя, точки. Существует несколько стратегий использования ОК на сетях доступа: до здания – FTTB (Fiber To The Building); до офиса FTTO (O - Office); до границы некой территории, названной зоной, - FTTZ (Z – Zone). При этом меняются и принципы проектирования современных САД.
Рисунка 1.3– Модель сети абонентского доступа
1.2 Анализ технологий САД (DSL).
Сокращение DSL расшифровывается как Digital Subscriber Line (цифровая абонентская линия). DSL является достаточно новой технологией, позволяющей значительно расширить полосу пропускания старых медных телефонных линий, соединяющих телефонные станции с индивидуальными абонентами. Любой абонент, пользующийся в настоящий момент обычной телефонной связью, имеет возможность с помощью технологии DSL значительно увеличить скорость своего соединения, например с сетью Интернет. В результате вы получаете круглосуточный доступ в сеть Интернет с сохранением нормальной работы телефонной связи. Благодаря многообразию технологии DSL пользователь может выбрать подходящую именно ему скорость передачи данных – от 32 Кбит/с до 50 Мбит/с. Данные технологии позволяют также использовать обычную телефонную линию для таких широкополосных систем, как видео по запросу или дистанционное обучение.
При передачи аналоговых сигналов используется только небольшая часть полосы пропускания витой пары медных телефонных проводов; при этом максимальная скорость передачи, которая может достигнута с помощью обычного модема, составляет около 56 Кбит/с. DSL представляет собой технологию, которая исключает необходимость преобразования сигнала из аналоговой формы в цифровую форму и наоборот. Цифровые данные передаются на ваш компьютер именно как цифровые данные, что позволяет использовать гораздо более широкую полосу частот телефонной линии. При этом существует возможность одновременно использовать и аналоговую телефонную связь, и цифровую высокоскоростную передачу данных по одной и той же линии, разделяя спектры этих сигналов.
К современному семейству xDSL относятся следующие достаточно широко применяющиеся технологии:
- HDSL (High data rate Digital Subscriber Line) – высокоскоростная цифровая абонентская линия; симметричная линяя передачи данных на скорости 1,5 Мбит/с по двум парам, 2,048 Мбит/с по трем парам;
- SDSL (Single line Digital Subscriber Line) – высокоскоростная цифровая линия по одной физической паре. Максимальное расстояние 3 км.
- ADSL (Asymmetric data rate Digital Subscriber Line) – асимметричная цифровая абонентская линия; скорость «нисходящего» потока в пределах от 1,5 Мбит/с до 8 Мбит/с и скорость «восходящего» потока данных от 640 Кбит/с до 1,5 Мбит/с.
Оборудование, базирующееся на технологии HDSL, на телекоммуникационном рынке появилось ранее других технологий xDSL. Оно обеспечивает одинаковую скорость в обоих направлениях, которая обычно не превышает 2 Мбит/с. Чаще всего для организации линии HDSL используются две пары медных жил. Дальность связи составляет до 7 км. Наиболее широко данная технология применяется в корпоративных сетях (для объединения локальных сетей или подключения УАТС к городским телефонным сетям), а также для организации связи между базовыми станциями сотовых сетей.
Технология SDSL сродни HDSL как по скорости, так и по назначению. Единственное, но очень значимое отличие заключается в числе используемых пар: в SDSL скорость 2 Мбит/с обеспечивается по одной медной паре. Сейчас оборудование HDSL постепенно заменяет технология SDSL.
Наибольший интерес вызывает технология ADSL, так как область ее применения гораздо шире, чем у HDSL и SDSL. Благодаря заложенной в ней асимметричности (до 8 Мбит/с в сторону абонента и до 1 Мбит/с в сторону сети) эта технология идеально подходит для подключения к Internet и применения в других системах типа клиент-сервер.

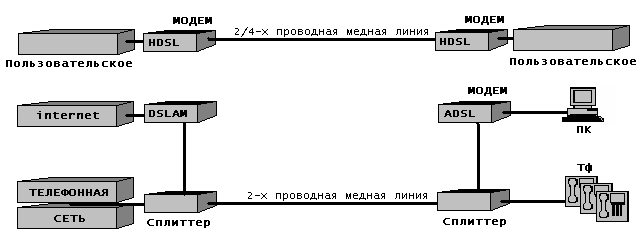

Рисунок 1.4 – Схемы организаций линий связи с помощью HDSL и ADSL
В случае применения модемов ADSL требуется дополнительное оборудование – сплиттеры (они представляют собой фильтры и служат для разделения каналов данных и голоса) и используемые для подключения к сетям передачи данных мультиплексоры DSLAM (Digital Subscriber Loop Access Multiplexer).
Если скорости 8 Мбит/с недостаточно, можно попытаться прибегнуть к помощи технологии сверхвысокоскоростной цифровой линии — VDSL (Very high data rate Digital Subscriber Line). Она поддерживает передачу к абоненту на скорости до 52 Мбит/с, а в обратном направлении – до 2 Мбит/с. Правда, в отличие от своих «сестер», VDSL способна работать лишь на малых дистанциях, от 300 до 1200 метров. Сферой ее применения могут стать абонентские участки комбинированных сетей «оптоволокно-медь», расположенные в пределах здания.
Такие характеристики устройств xDSL, как скорость передачи и дальность действия, во многом определяются используемыми методами линейного кодирования. В устройствах HDSL применяется модуляция 2B1Q (т. е. каждое значение амплитуды несущей соответствует двум передаваемым битам).
Если абонентская линия прокладывается прямо до квартиры или дома пользователя, т.е. когда по нему будет организовано максимум два или три канала передачи данных, такое удовольствие становится слишком дорогим. Оптоволоконная сеть должна прокладываться до тех пор, пока остается выгодной благодаря использованию всего частотного спектра (например, до многоквартирного или офисного здания с большим количеством потенциальных пользователей), а дальнейшая разводка должна выполняться с использованием медных носителей (коаксиальных кабелей или кабелей, состоящих из витых пар проводов) с использованием соответствующих технологий (например, xDSL).
1.4 Строительство ВОЛС на абонентском участке
Строительство волоконно-оптических линий связи на участке «последней мили» имеет ряд преимуществ. ВОЛС имеет огромный запас по полосе пропускания, которой достаточно не только для предоставления всех традиционных телекоммуникационных услуг, но и для передачи программ телевидения, создания различных интерактивных систем и т.д. Ценовые показатели также благоприятны – стоимость оптического кабеля неуклонно снижается. Во-первых, необходимостью строительства, то есть трудовых и временных затрат на прокладку кабеля, а также дефицитом специалистов. Во-вторых, в отличие от медных линий, оптический кабель должен быть оборудован оконечным оборудованием приема-передачи и мультиплексирования, что увеличивает стоимость линии.
Рисунок 1.5 - Использование ВОЛС для предоставления услуг
телефонной связи с аналоговым подключением к АТС
Преимуществами данной схемы включения являются простота согласования интерфейсов (абонентский интерфейс с сигнализацией по шлейфу в высшей степени прост и стандартизован) и универсальность по отношению к типу коммутационной станции. В последние годы предприняты попытки жесткой стандартизации интерфейсов и систем сигнализации, применяемых на стыках АТС и оборудования сети доступа. Разработанные для этого стандарты получили название V.5.1 и V.5.2. Однако внедрение стандартов серии V.5 производителями АТС идет крайне медленно. Кроме того, подавляющее большинство уже установленных АТС не имеет интерфейсов V.5.
Пример организации абонентского доступа с применением оптоволокна на базе открытого интерфейса V 5.1 и V 5.2 и многофункциональных цифровых концентраторах показан на рисунке 1.6

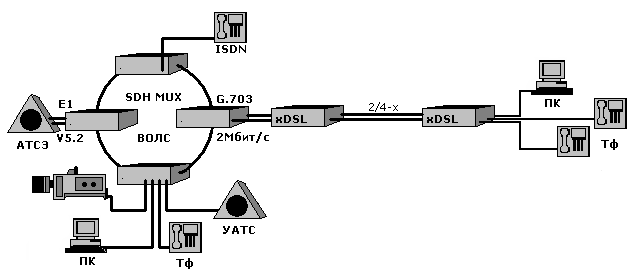

Рисунок 1.6 – Пример построения САД с комбинированной средой
1.5 Постановка задачи на проектирование САД
Необходимо модернизовать сеть абонентского доступа АТС- ГТС . Тип коммутационной станции - цифровая. Согласно принципам проектирования сетей абонентского доступа может использоваться инфраструктура существующей абонентской сети.
Эксплуатируемые кабели ТПП. Предпочтителен уход от наложенной сети и применение СЦИ на транспортной сети абонентского доступа. План пристанционного участка приведен.
НАИБОЛЕЕ ПЕРСПЕКТИВНЫЕ ТЕХНОЛОГИИ ДЛЯ СЕТИ ДОСТУПА.
Учитывая основные тенденции на современном рынке телекоммуникационных услуг, можно предположить, что наиболее рациональными решениями для организации сетей доступа в крупных развитых населенных пунктах, во вновь строящихся районах или районах проживания населения с высокими уровнями дохода, будет комбинированное использование технологии FTTx и технологий на базе медных проводов. При этом оптоволокно будет доходить до дома или до группы домов (с использованием протокола Ethernet и скоростями 100/1000 Мбит/с), а внутреннее распределение будет осуществляться по обычным телефонным парам с использованием HPNA или LRE или по категорийным кабелям с использованием Ethernet оборудования. То есть в этом случае, на уровне доступа будут применяться MetroEthernet решения, что в содружестве с MPLS ядром создает самую современную на сегодняшний день структуру.
Большую роль будут играть и xDSL технологии, главным образом ADSL для обычных пользователей и VDSL или SHDSL для корпоративных пользователей. Эти технологии необходимо развивать в старых районах, в районах проживания среднего класса, в частном секторе. В некоторых района страны применение этой технологии требует ремонта или обновления линейно-кабельного хозяйства, так как она очень требовательна к качеству кабеля.
Технологии беспроводного доступа (DECT и Wi-MAX системы) найдут свое применение в сельских районах для замены межстанционных соединений (соединение удаленных выносов, сельских АТС с центральными станциями), предоставление услуг телефонии и ПД для сильно удаленных населенных пунктов и отдельных объектов, для предоставления широкополосных услуг корпоративным клиентам в промышленных районах, для создания сетей связи на протяженных объектах (трубопроводы, линии электропередач и пр.) и для распределенных сетей охраны и видеонаблюдения. Такие системы могут стать дублирующими для проводных и кабельных систем в случаях необходимости временного или быстрого подключения клиентов (при отсутствии других возможностей). И в перспективе для создания сети доступа для мобильных клиентов в пределах зоны обслуживания.
Создание сетей Wi-Fi удовлетворит спрос на подключения к Интернет и корпоративным сетям для клиентов находящихся на отдыхе, в ресторанах, транзитных и ожидающих пассажиров в аэропортах, позволит создавать локальных беспроводные сети для корпоративных клиентов с географически распределенным площадками или офисами. Удобно развертывание Wi-Fi сетей в бизнес-центрах, для залов заседаний, для организации презентаций и временных рабочих мест.
Технологии абонентского доступа.
